Презентация, доклад к уроку по черчению на тему Виды
Содержание
- 1. Презентация к уроку по черчению на тему Виды
- 2. Видом называют ортогональную проекцию обращенной к наблюдателю
- 3. Классификация видов: 1. Основные 2. Дополнительные 3. МестныеНазвания видов на чертежах надписывать не следует.
- 4. 1. Основные виды Стандарт устанавливает
- 5. Слайд 5
- 6. Вид спереди (главный вид) размещается на месте
- 7. Слайд 7
- 8. Названия видов на чертежах надписывать не следует.
- 9. Выбор главного вида (вида спереди): главный вид
- 10. Если основные виды не находятся в непосредственной
- 11. Слайд 11
- 12. В строительных чертежах независимо от взаимного расположения
- 13. 2. Дополнительный вид. Если какую-либо часть поверхности
- 14. Дополнительный вид должен быть отмечен на чертеже
- 15. Слайд 15
- 16. Когда дополнительный вид расположен в непосредственной проекционной
- 17. Дополнительный вид допускается повертывать, но с сохранением,

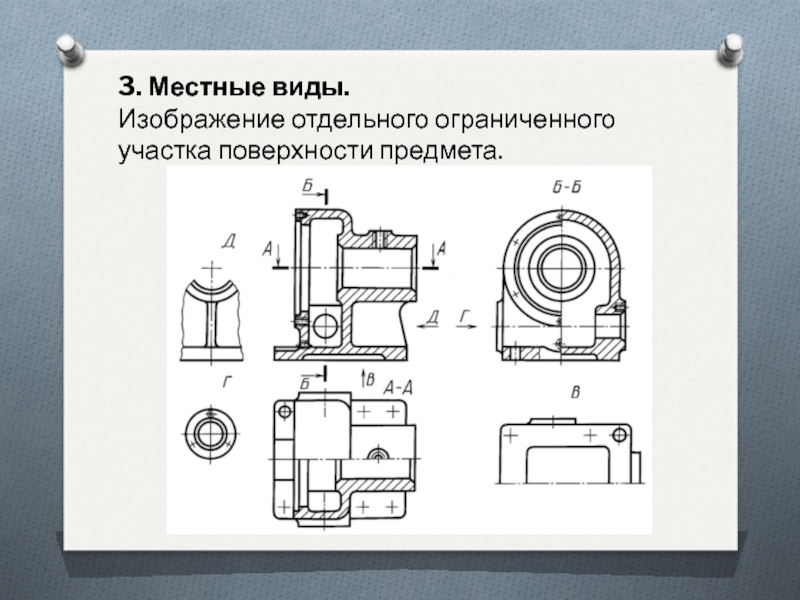

- 18. 3. Местные виды. Изображение отдельного ограниченного участка поверхности предмета.
- 19. Местный вид ограничивается линией обрыва. Если местный
Видом называют ортогональную проекцию обращенной к наблюдателю видимой части поверхности предмета.В строительных чертежах в видам допускается присваивать специальные названия, например «Фасад»
Слайд 2Видом называют ортогональную проекцию обращенной к наблюдателю видимой части поверхности предмета.
В
строительных чертежах в видам допускается присваивать специальные названия, например «Фасад»
Слайд 3 Классификация видов:
1. Основные
2. Дополнительные
3. Местные
Названия видов на чертежах надписывать не следует.

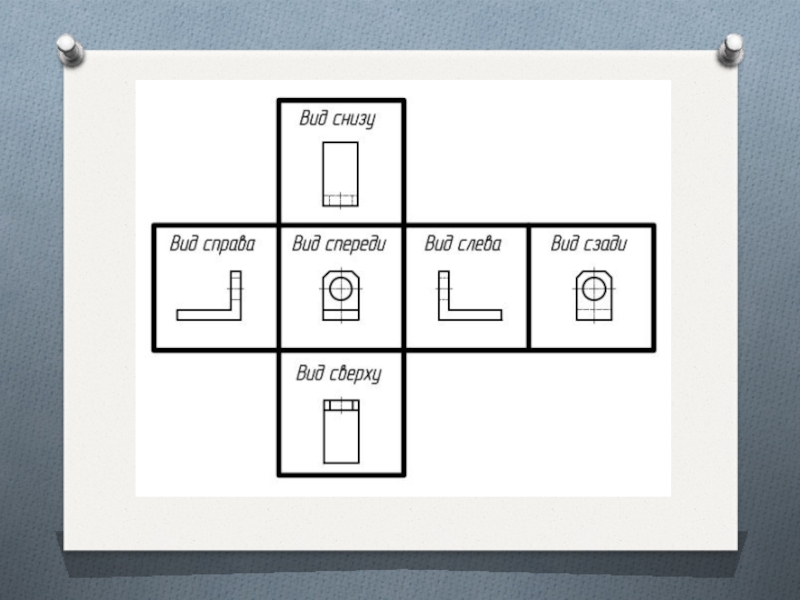

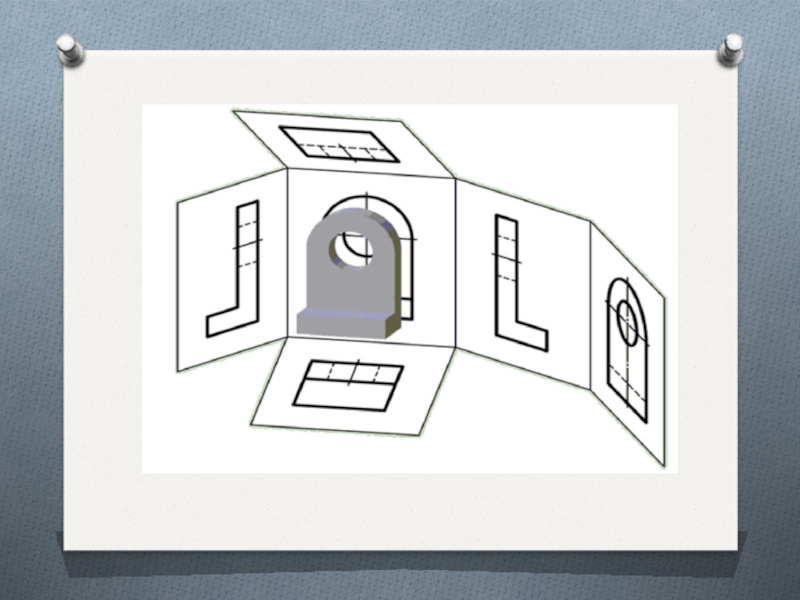

Слайд 41. Основные виды Стандарт устанавливает шесть основных видов, которые получаются при
проецировании предмета, помещенного внутрь куба, шесть граней которого принимают за плоскости проекций.
Спроецировав предмет на эти грани, их разворачивают до совмещения с фронтальной плоскостью проекций.

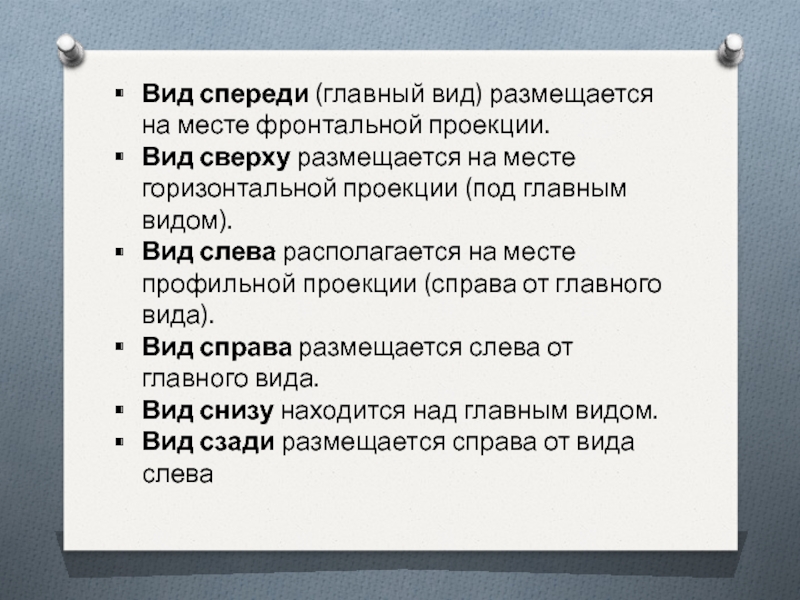

Слайд 6Вид спереди (главный вид) размещается на месте фронтальной проекции.
Вид сверху
размещается на месте горизонтальной проекции (под главным видом).
Вид слева располагается на месте профильной проекции (справа от главного вида).
Вид справа размещается слева от главного вида.
Вид снизу находится над главным видом.
Вид сзади размещается справа от вида слева
Вид слева располагается на месте профильной проекции (справа от главного вида).
Вид справа размещается слева от главного вида.
Вид снизу находится над главным видом.
Вид сзади размещается справа от вида слева

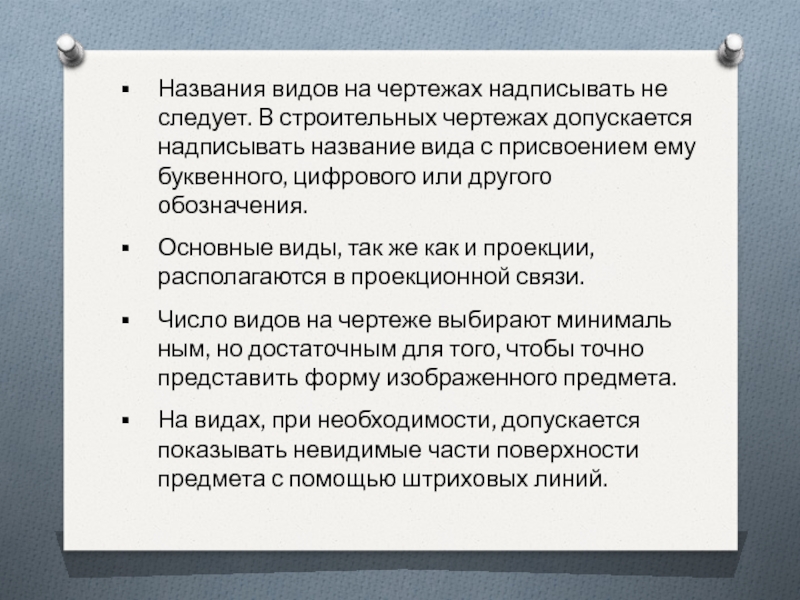

Слайд 8Названия видов на чертежах надписывать не следует. В строительных чертежах допускается
надписывать название вида с присвоением ему буквенного, цифрового или другого обозначения.
Основные виды, так же как и проекции, располагаются в проекционной связи.
Число видов на чертеже выбирают минимальным, но достаточным для того, чтобы точно представить форму изображенного предмета.
На видах, при необходимости, допускается показывать невидимые части поверхности предмета с помощью штриховых линий.
Основные виды, так же как и проекции, располагаются в проекционной связи.
Число видов на чертеже выбирают минимальным, но достаточным для того, чтобы точно представить форму изображенного предмета.
На видах, при необходимости, допускается показывать невидимые части поверхности предмета с помощью штриховых линий.
Слайд 9Выбор главного вида (вида спереди):
главный вид должен содержать наиболее полную
информацию о форме и размерах детали;
необходимо учитывать рабочее положение детали;
на главном виде деталь располагается в соответствии с технологией её изготовления.
необходимо учитывать рабочее положение детали;
на главном виде деталь располагается в соответствии с технологией её изготовления.

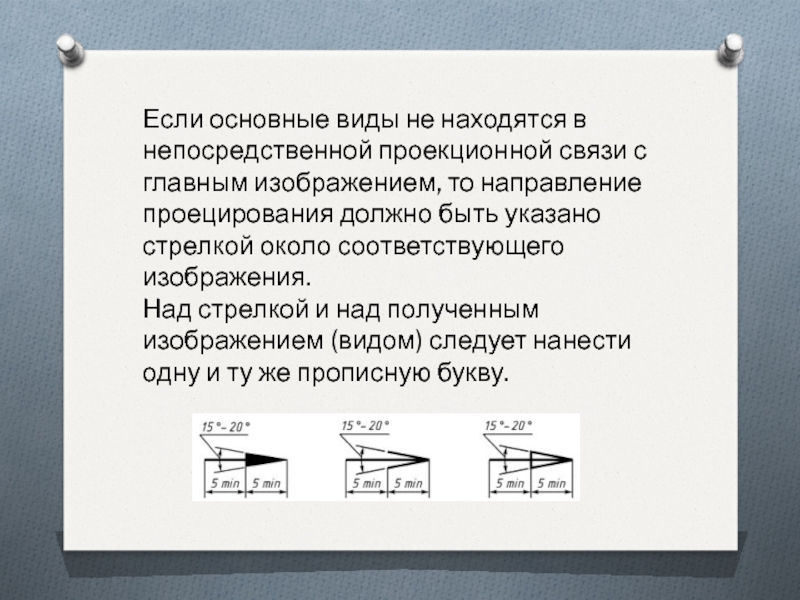

Слайд 10Если основные виды не находятся в непосредственной проекционной связи с главным
изображением, то направление проецирования должно быть указано стрелкой около соответствующего изображения.
Над стрелкой и над полученным изображением (видом) следует нанести одну и ту же прописную букву.
Над стрелкой и над полученным изображением (видом) следует нанести одну и ту же прописную букву.
Слайд 12В строительных чертежах независимо от взаимного расположения видов допускается надписывать название
и обозначение вида без указания направления взгляда стрелкой, если направление взгляда определяется названием или обозначением вида.

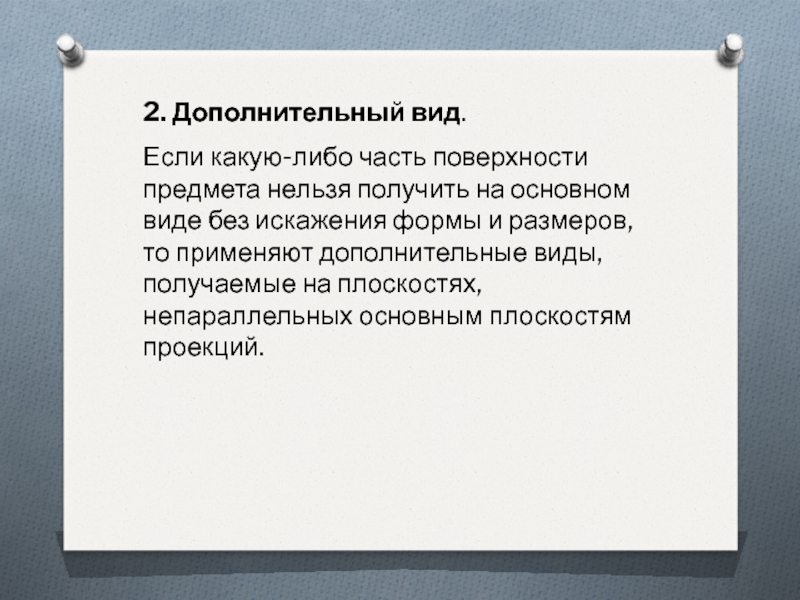

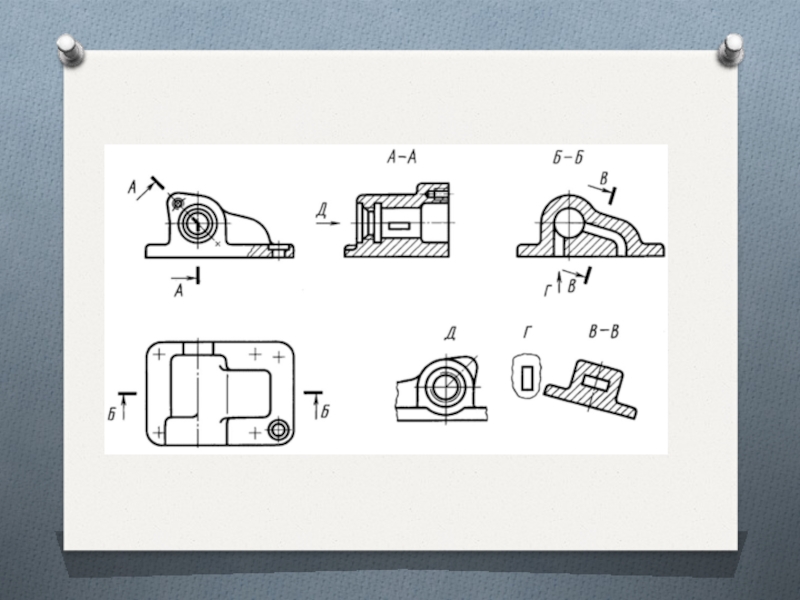

Слайд 132. Дополнительный вид.
Если какую-либо часть поверхности предмета нельзя получить на
основном виде без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, непараллельных основным плоскостям проекций.
Слайд 14Дополнительный вид должен быть отмечен на чертеже прописной буквой, а у
связанного с дополнительным видом изображения предмета должна быть поставлена стрелка, указывающая направление взгляда, с соответствующим буквенным обозначением.

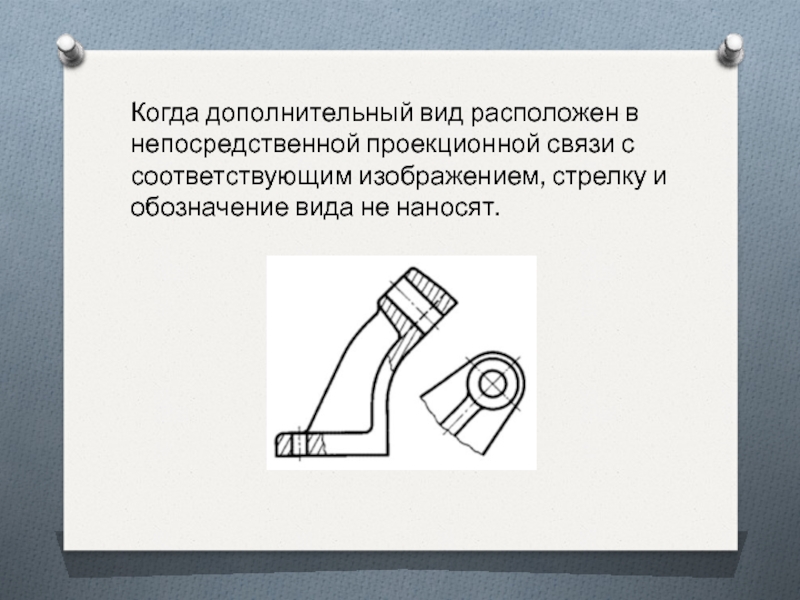

Слайд 16Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением,
стрелку и обозначение вида не наносят.

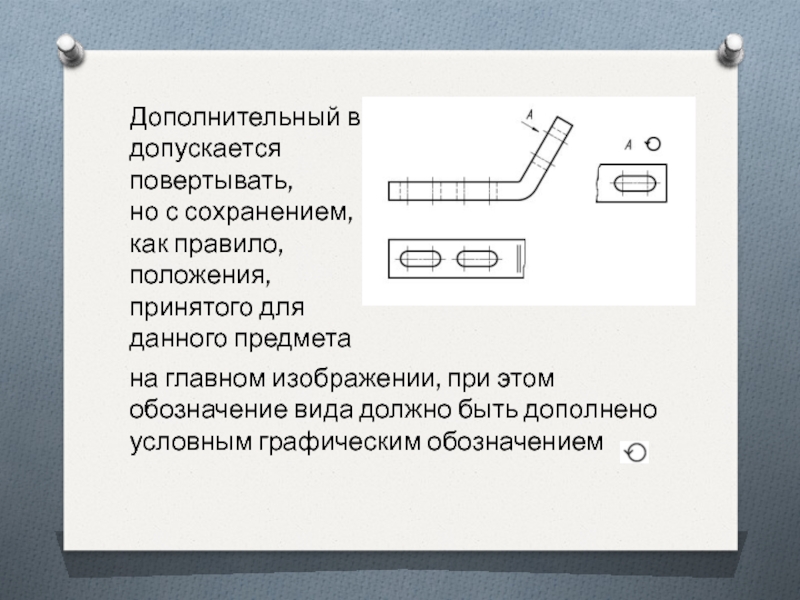

Слайд 17Дополнительный вид допускается повертывать,
но с сохранением,
как правило, положения, принятого
для данного предмета
на главном изображении, при этом обозначение вида должно быть дополнено условным графическим обозначением

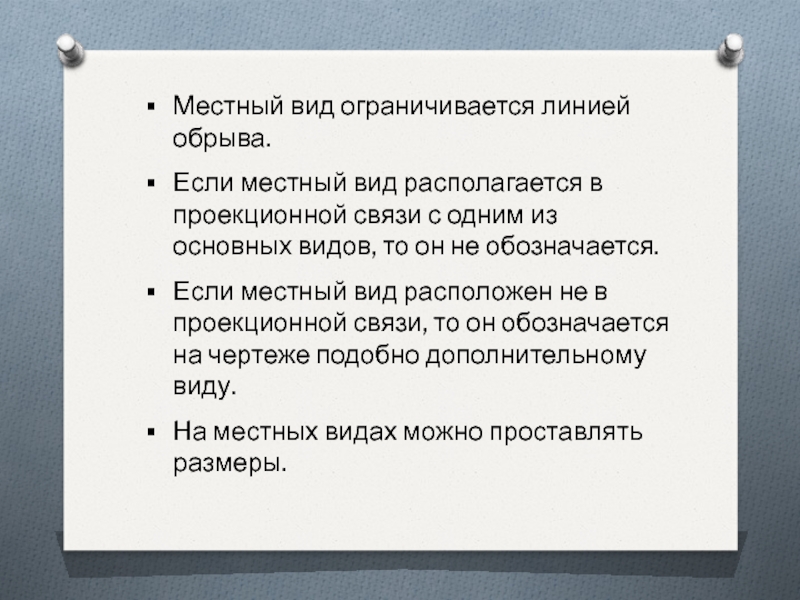

Слайд 19Местный вид ограничивается линией обрыва.
Если местный вид располагается в проекционной
связи с одним из основных видов, то он не обозначается.
Если местный вид расположен не в проекционной связи, то он обозначается на чертеже подобно дополнительному виду.
На местных видах можно проставлять размеры.
Если местный вид расположен не в проекционной связи, то он обозначается на чертеже подобно дополнительному виду.
На местных видах можно проставлять размеры.
