Презентация, доклад к уроку черчения на тему Заполнение основной надписи на форматах в Компас3D
Содержание
- 1. Презентация к уроку черчения на тему Заполнение основной надписи на форматах в Компас3D
- 2. Дальше нам надо заполнить основную надпись на
- 3. Сначала мы заполним основную надпись на горизонтальном
- 4. Фиксируем курсор мышки на то место, где
- 5. В данном случае все слова мы писали
- 6. Дальше рассмотрим, как заполнить основную надпись, когда формат находится вертикальном положении, т. е.Ориентация вертикальная.
- 7. Все данные для формата A4 мы заложили, когда
- 8. На этот раз все надписи мы выполнили
- 9. Источники:http://tehkd.ru/leson_kompas/2_otkr_soh_doc.html http://mysapr.com/pages/chertezhi-korpusa-kryshki-gaiki-shtoka-v-kompase-2.phphttp://mysapr.com/pages/1_interface_kompas.phphttp://seniga.ru/index.php/uchmat/55-kompas/186-unit2.htmlhttps://autocad-lessons.ru/uroki-kompas-3d/Баранова и. в.Б24 КОМПАС-3D для школьников.

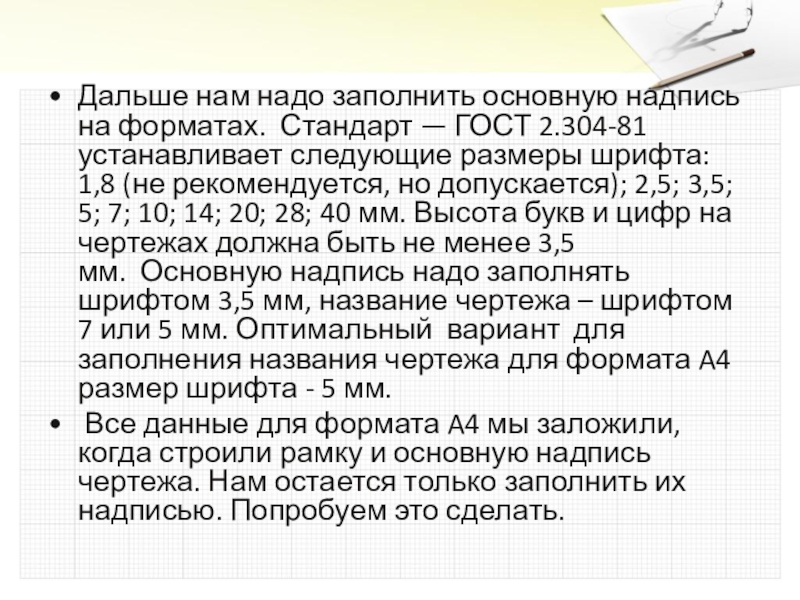

Дальше нам надо заполнить основную надпись на форматах. Стандарт — ГОСТ 2.304-81 устанавливает следующие размеры шрифта: 1,8 (не рекомендуется, но допускается); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40 мм. Высота букв и цифр на чертежах должна
Слайд 2Дальше нам надо заполнить основную надпись на форматах. Стандарт — ГОСТ 2.304-81
устанавливает следующие размеры шрифта: 1,8 (не рекомендуется, но допускается); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40 мм. Высота букв и цифр на чертежах должна быть не менее 3,5 мм. Основную надпись надо заполнять шрифтом 3,5 мм, название чертежа – шрифтом 7 или 5 мм. Оптимальный вариант для заполнения названия чертежа для формата A4 размер шрифта - 5 мм.
Все данные для формата A4 мы заложили, когда строили рамку и основную надпись чертежа. Нам остается только заполнить их надписью. Попробуем это сделать.
Все данные для формата A4 мы заложили, когда строили рамку и основную надпись чертежа. Нам остается только заполнить их надписью. Попробуем это сделать.
Слайд 3 Сначала мы заполним основную надпись на горизонтальном формате. Ориентация Горизонтальная. Для этого
мы активируем инструментальную панель Обозначения > инструмент Ввод текста. На Панели свойств набираем угол текста 270°

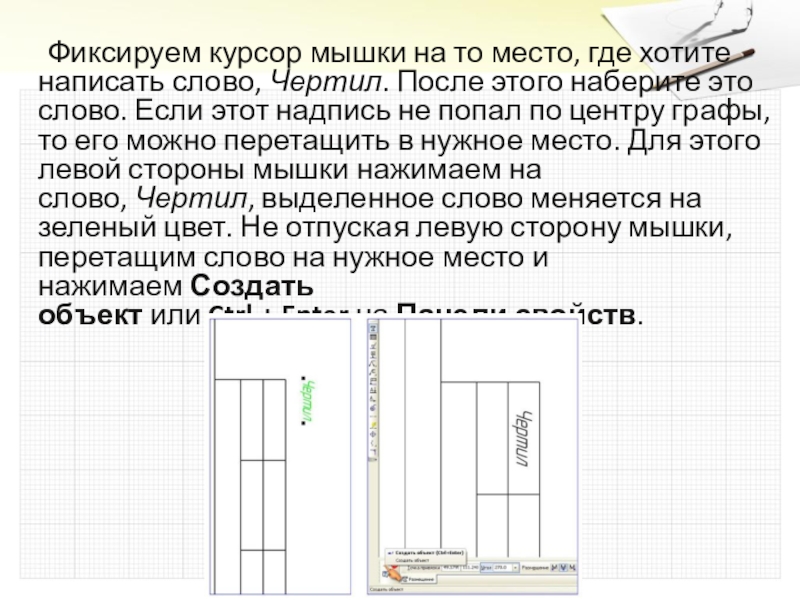

Слайд 4 Фиксируем курсор мышки на то место, где хотите написать слово, Чертил. После этого
наберите это слово. Если этот надпись не попал по центру графы, то его можно перетащить в нужное место. Для этого левой стороны мышки нажимаем на слово, Чертил, выделенное слово меняется на зеленый цвет. Не отпуская левую сторону мышки, перетащим слово на нужное место и нажимаем Создать объект или Ctrl + Enter на Панели свойств.

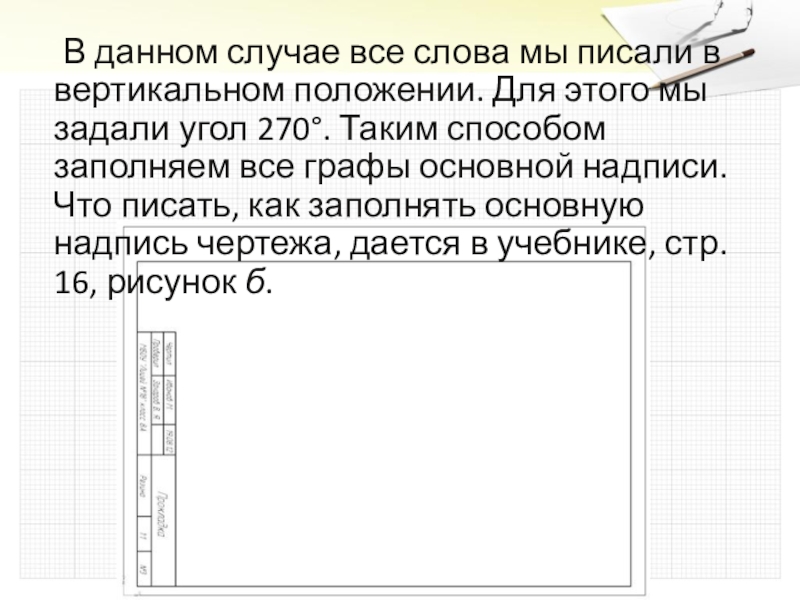

Слайд 5 В данном случае все слова мы писали в вертикальном положении. Для
этого мы задали угол 270°. Таким способом заполняем все графы основной надписи. Что писать, как заполнять основную надпись чертежа, дается в учебнике, стр. 16, рисунок б.
Слайд 6Дальше рассмотрим, как заполнить основную надпись, когда формат находится вертикальном положении,
т. е.Ориентация вертикальная.
Слайд 7 Все данные для формата A4 мы заложили, когда строили рамку и основную
надпись формата. Нам только остается заполнить основную надпись. Для этого мы активируем инструментальную панель Обозначения > инструмент Ввод текста. На Панели свойств угол по умолчанию оставляем 0°.

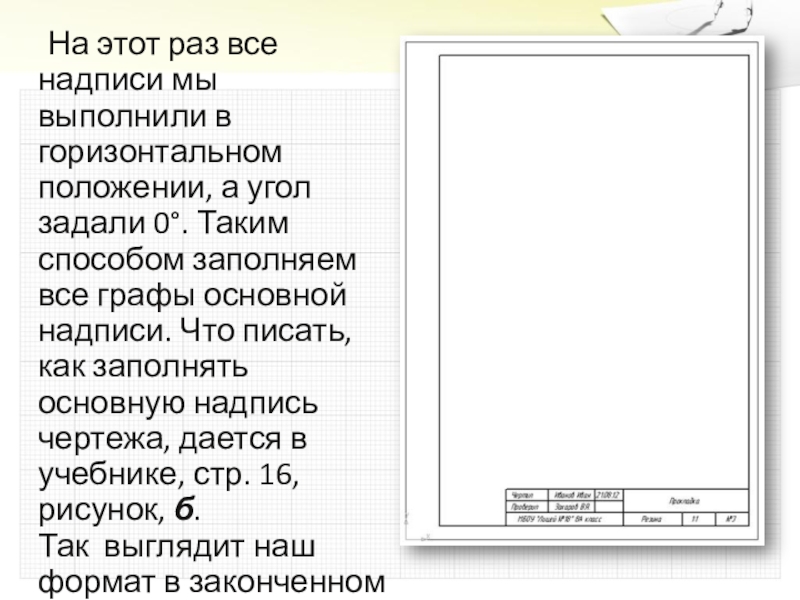

Слайд 8 На этот раз все надписи мы выполнили в горизонтальном положении, а
угол задали 0°. Таким способом заполняем все графы основной надписи. Что писать, как заполнять основную надпись чертежа, дается в учебнике, стр. 16, рисунок, б. Так выглядит наш формат в законченном виде.
Слайд 9Источники:
http://tehkd.ru/leson_kompas/2_otkr_soh_doc.html
http://mysapr.com/pages/chertezhi-korpusa-kryshki-gaiki-shtoka-v-kompase-2.php
http://mysapr.com/pages/1_interface_kompas.php
http://seniga.ru/index.php/uchmat/55-kompas/186-unit2.html
https://autocad-lessons.ru/uroki-kompas-3d/
Баранова и. в.
Б24 КОМПАС-3D для школьников. Черчение и компьютерная графика.
Учебное пособие для учащихся общеобразовательных
учреждений. – М.: ДМК Пресс, 2009. – 272 с., ил.
ISBN 978-5-94074-519-8
https://zaharovvj.blogspot.com/2017/03/blog-post_31.html
