Презентация, доклад к уроку черчения.Форматы,рамка,основная надпись чертежа.
Содержание

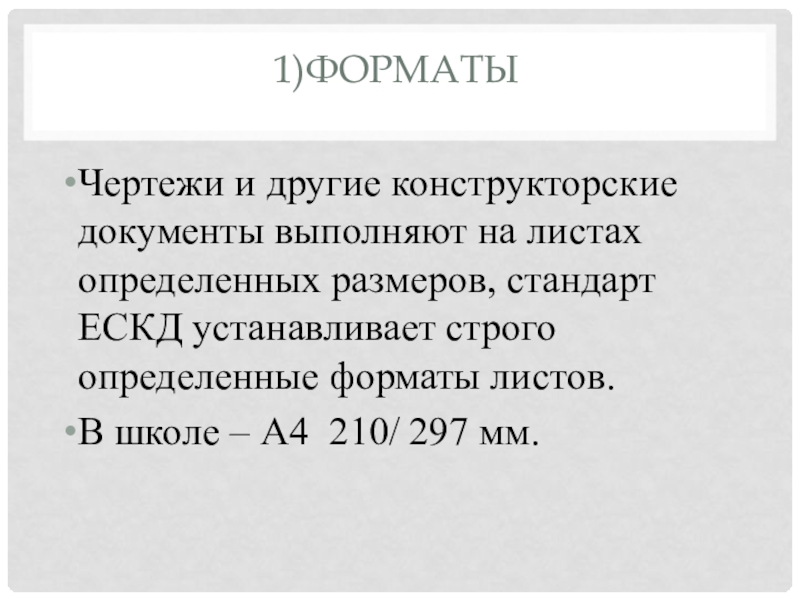

1)форматыЧертежи и другие конструкторские документы выполняют на листах определенных размеров, стандарт ЕСКД устанавливает строго определенные форматы листов.В школе – А4 210/ 297 мм.
Слайд 21)форматы
Чертежи и другие конструкторские документы выполняют на листах определенных размеров, стандарт
ЕСКД устанавливает строго определенные форматы листов.
В школе – А4 210/ 297 мм.
В школе – А4 210/ 297 мм.
Слайд 32)РАМКА
Каждый чертеж должен иметь рамку, которая ограничивает его поле. Линии рамки
проводят сверху, справа и снизу на расстоянии 5 мм от края листа, слева- в 20 мм от края листа.
Слайд 43)Основная надпись
На чертежах в правом нижнем углу помещается основная надпись .
В школе – 145/ 22 мм.
рис. 19 (а) – в тетрадь;
выполнить рамку и основную надпись на горизонтальном формате А4, графическая работа № 1 «Линии чертежа»
