Презентация, доклад к уроку черчения, 10 класс по теме Нанесение размеров с учетом формы предмета

линиями.

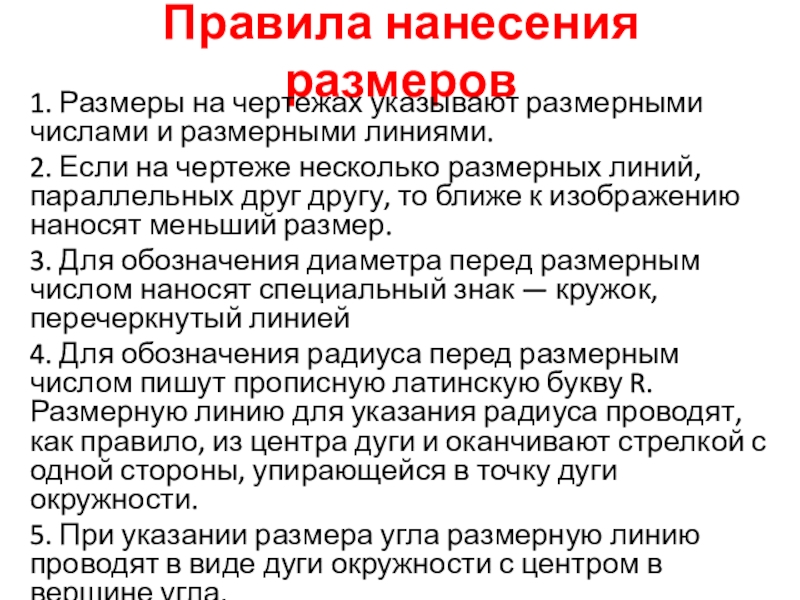

2. Если на чертеже несколько размерных линий, параллельных друг другу, то ближе к изображению наносят меньший размер.
3. Для обозначения диаметра перед размерным числом наносят специальный знак — кружок, перечеркнутый линией
4. Для обозначения радиуса перед размерным числом пишут прописную латинскую букву R. Размерную линию для указания радиуса проводят, как правило, из центра дуги и оканчивают стрелкой с одной стороны, упирающейся в точку дуги окружности.
5. При указании размера угла размерную линию проводят в виде дуги окружности с центром в вершине угла.

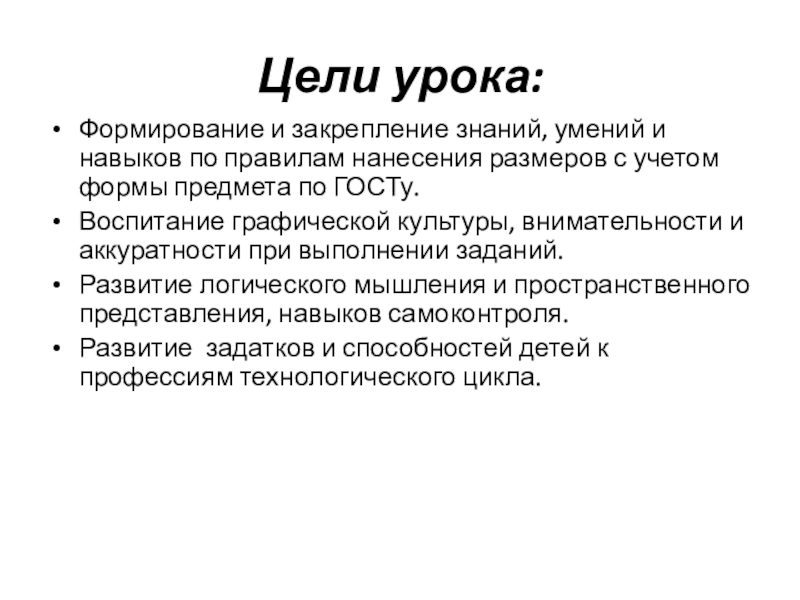

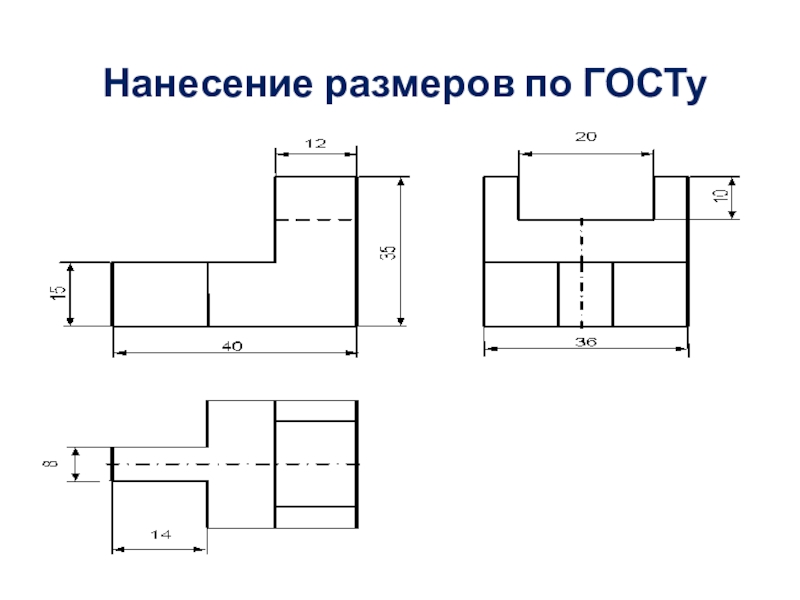

нанесения размеров с учетом формы предмета по ГОСТу.
Воспитание графической культуры, внимательности и аккуратности при выполнении заданий.
Развитие логического мышления и пространственного представления, навыков самоконтроля.
Развитие задатков и способностей детей к профессиям технологического цикла.

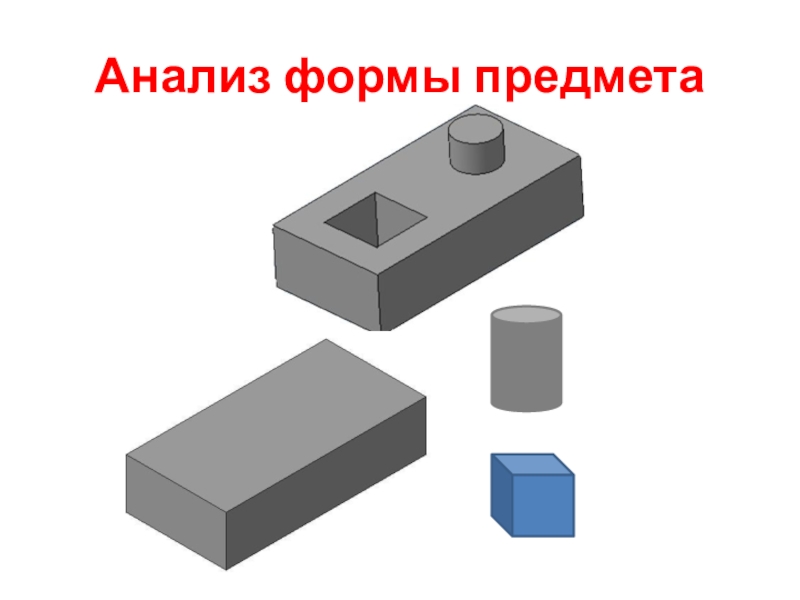

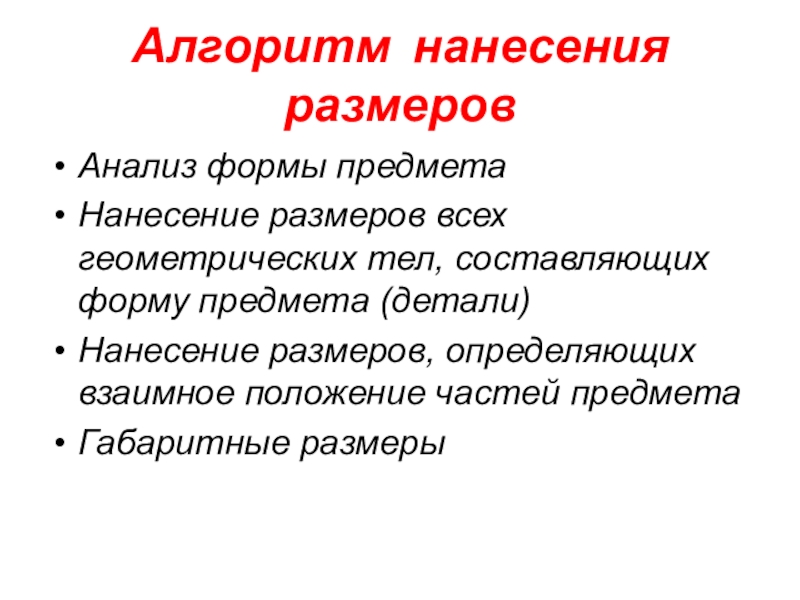

предмета (детали)

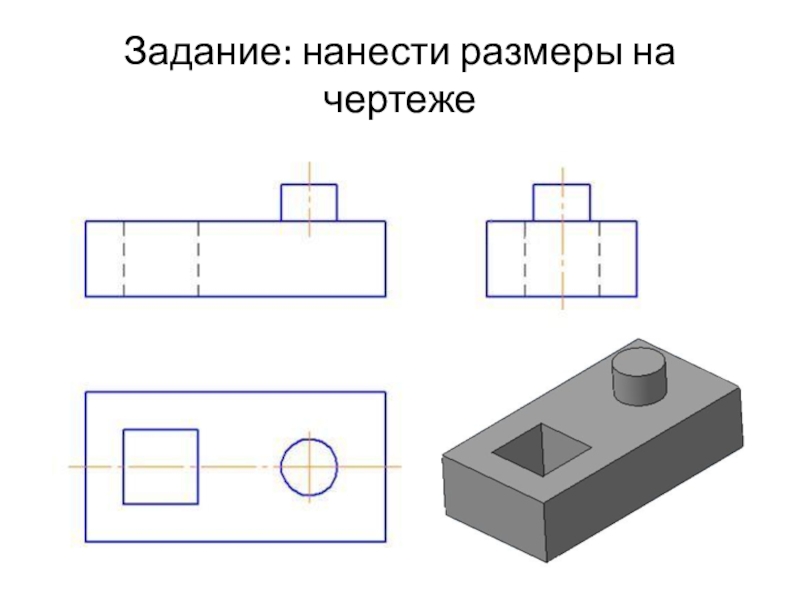

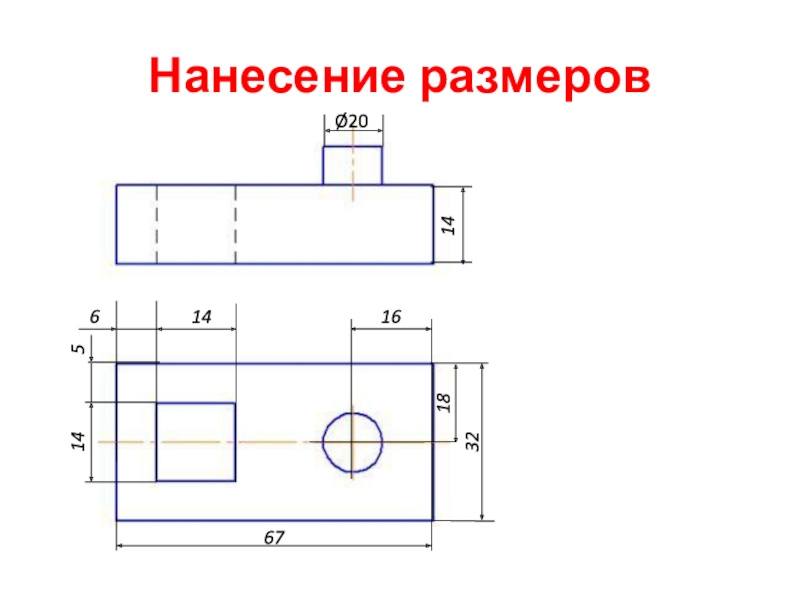

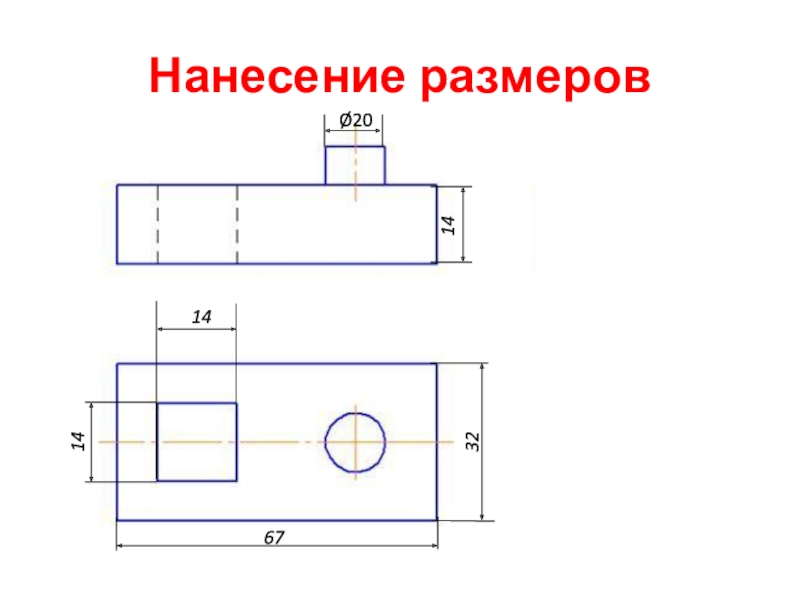

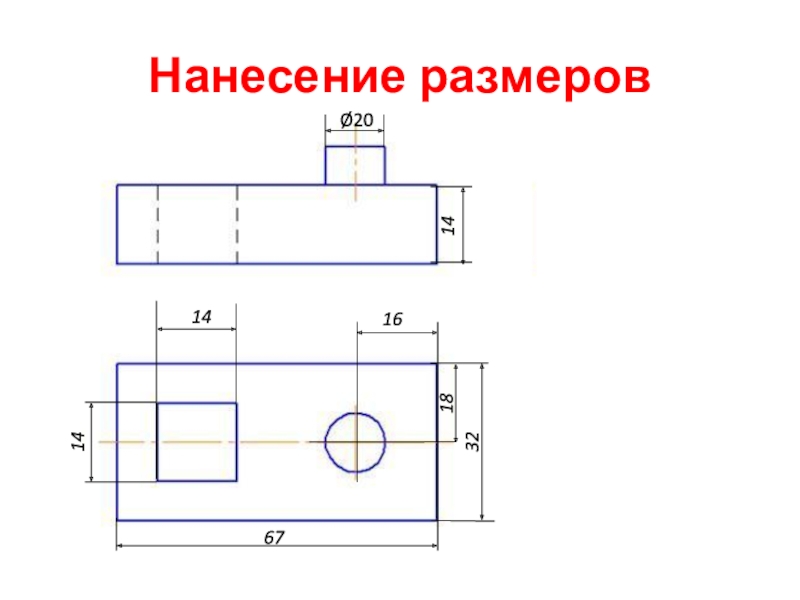

Нанесение размеров, определяющих взаимное положение частей предмета
Габаритные размеры

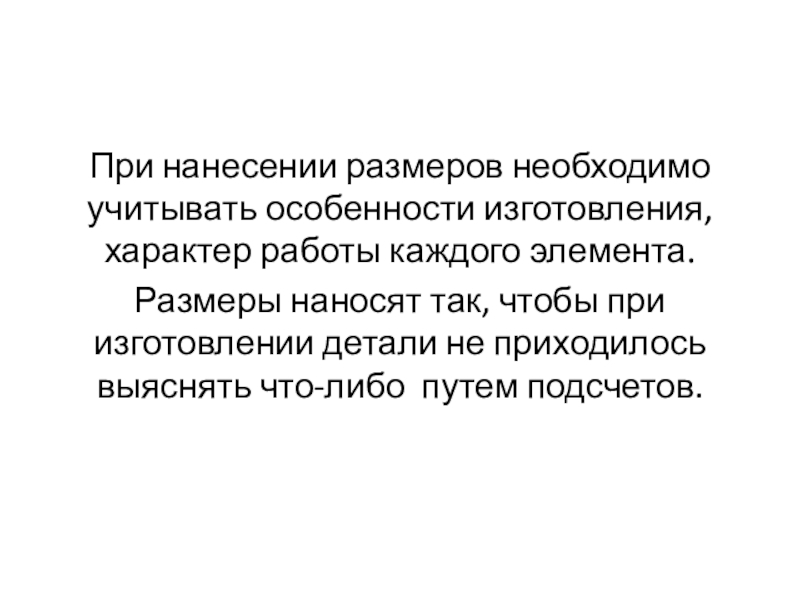

наносят так, чтобы при изготовлении детали не приходилось выяснять что-либо путем подсчетов.

содержать все размеры, необходимые для изготовления детали.
На чертеже обязательно наносят габаритные размеры

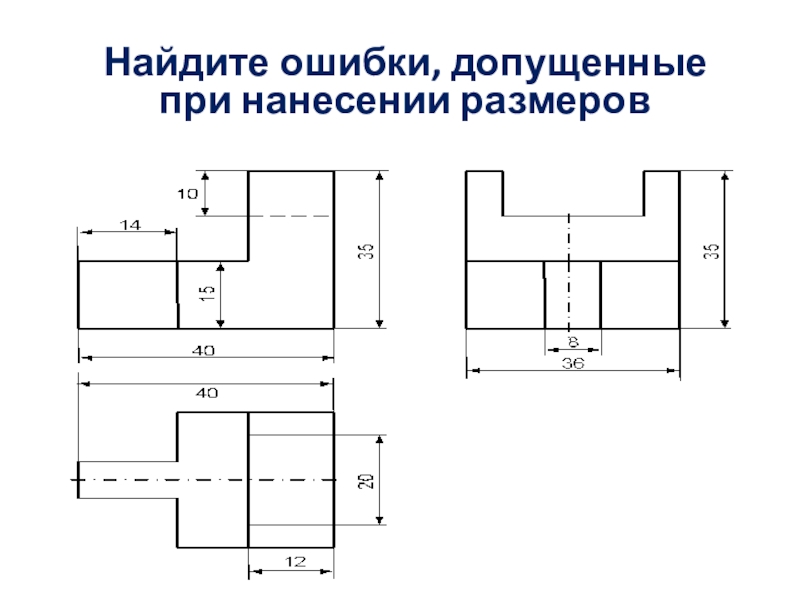

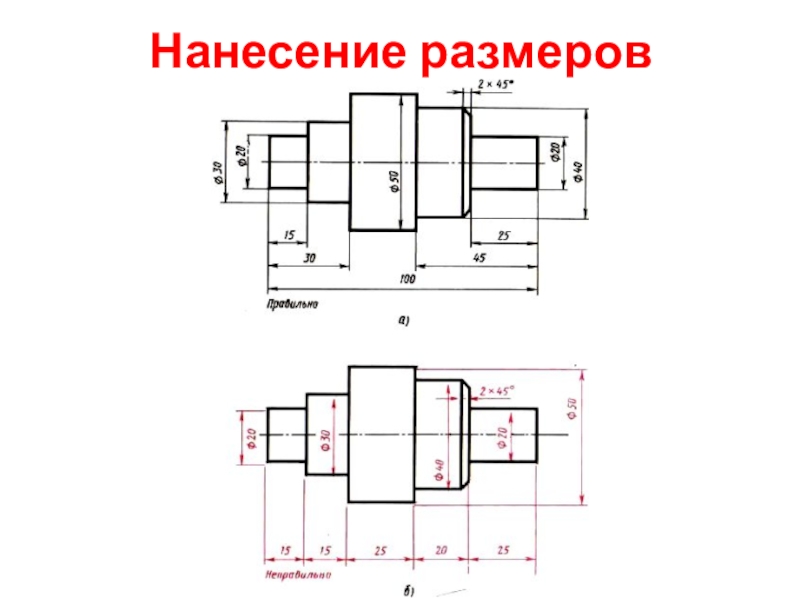

Меньшие размеры располагают ближе к изображению, а большие дальше.

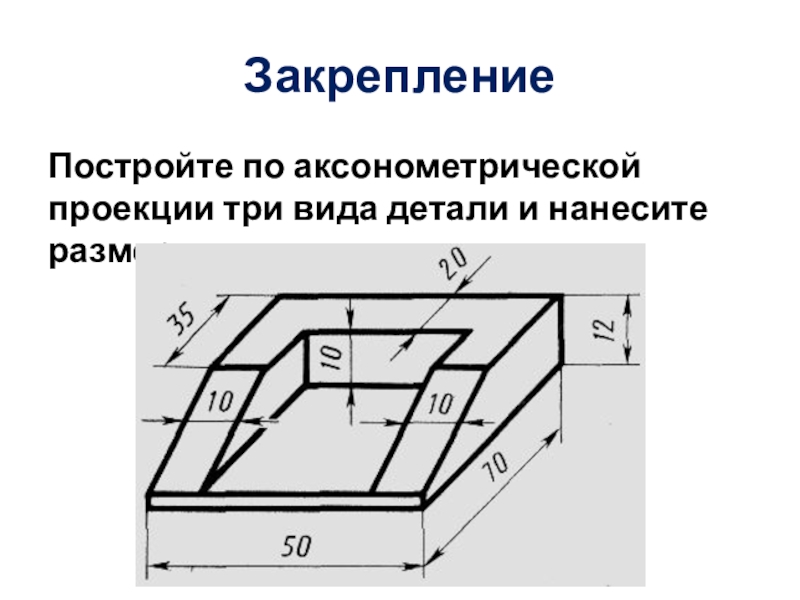

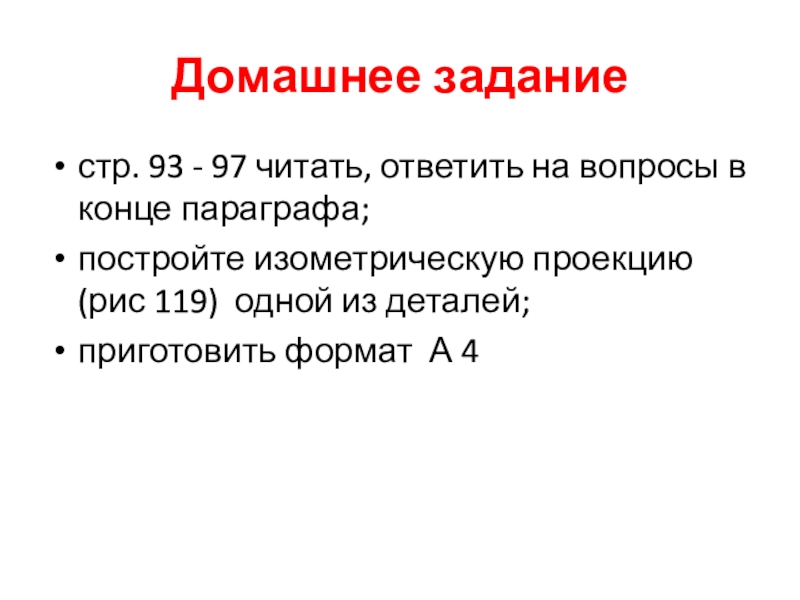

параграфа;
постройте изометрическую проекцию (рис 119) одной из деталей;
приготовить формат А 4
