1 ДЕТАЛИРОВАНИЕДеталирование – это процесс разработки и выполнения рабочих чертежей или эскизов деталей, входящих в изделие, по чертежу общего вида.

Слайд 1
КОНСПЕКТ(электронный)

«Инженерная графика»

КОНСПЕКТ(электронный) «Инженерная графика»

Слайд 21 ДЕТАЛИРОВАНИЕ
Деталирование – это процесс разработки и выполнения рабочих чертежей или

эскизов деталей, входящих в изделие, по чертежу общего вида.
1 ДЕТАЛИРОВАНИЕДеталирование – это процесс разработки и выполнения рабочих чертежей или эскизов деталей, входящих в изделие, по

Слайд 31.1. ОБЩИЕ ТРЕБОВАНИЯ К РАБОЧИМ ЧЕРТЕЖАМ
Рабочим чертежом называется изображение детали, на

котором нанесены все размеры, необходимые для ее изготовления и контроля, указаны материал, шероховатости поверхностей и приведены технические требования.
1.1. ОБЩИЕ ТРЕБОВАНИЯ К РАБОЧИМ ЧЕРТЕЖАМРабочим чертежом называется изображение детали, на котором нанесены все размеры, необходимые для

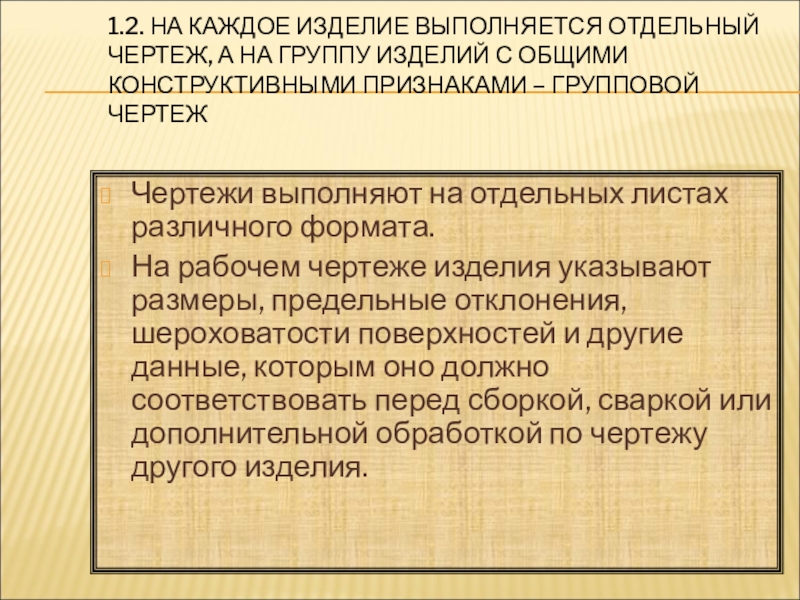

Слайд 41.2. НА КАЖДОЕ ИЗДЕЛИЕ ВЫПОЛНЯЕТСЯ ОТДЕЛЬНЫЙ ЧЕРТЕЖ, А НА ГРУППУ ИЗДЕЛИЙ

С ОБЩИМИ КОНСТРУКТИВНЫМИ ПРИЗНАКАМИ – ГРУППОВОЙ ЧЕРТЕЖ

Чертежи выполняют на отдельных листах различного формата.
На рабочем чертеже изделия указывают размеры, предельные отклонения, шероховатости поверхностей и другие данные, которым оно должно соответствовать перед сборкой, сваркой или дополнительной обработкой по чертежу другого изделия.

1.2. НА КАЖДОЕ ИЗДЕЛИЕ ВЫПОЛНЯЕТСЯ ОТДЕЛЬНЫЙ ЧЕРТЕЖ, А НА ГРУППУ ИЗДЕЛИЙ С ОБЩИМИ КОНСТРУКТИВНЫМИ ПРИЗНАКАМИ – ГРУППОВОЙ

Слайд 51.3. ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ РАБОЧИХ ЧЕРТЕЖЕЙ ДЕТАЛЕЙ
Для каждой детали намечают число изображений

(должно быть минимальным) и масштаб.
Главный вид должен давать наиболее полное представление о формах деталей и их размерах.
Небольшие проточки, углубления, выступы желательно изображать в виде выносных элементов в большем масштабе.
Выбирается формат.
Изображения строятся тонкими линиями, выполняются штриховки ив разрезах.
Наносятся размеры и шероховатость (учитывается ГОСТ «Нормальных линейных размеров»).
Обводка чертежа после просмотра.
Заполняется основная надпись.
1.3. ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ РАБОЧИХ ЧЕРТЕЖЕЙ ДЕТАЛЕЙДля каждой детали намечают число изображений (должно быть минимальным) и масштаб.Главный вид

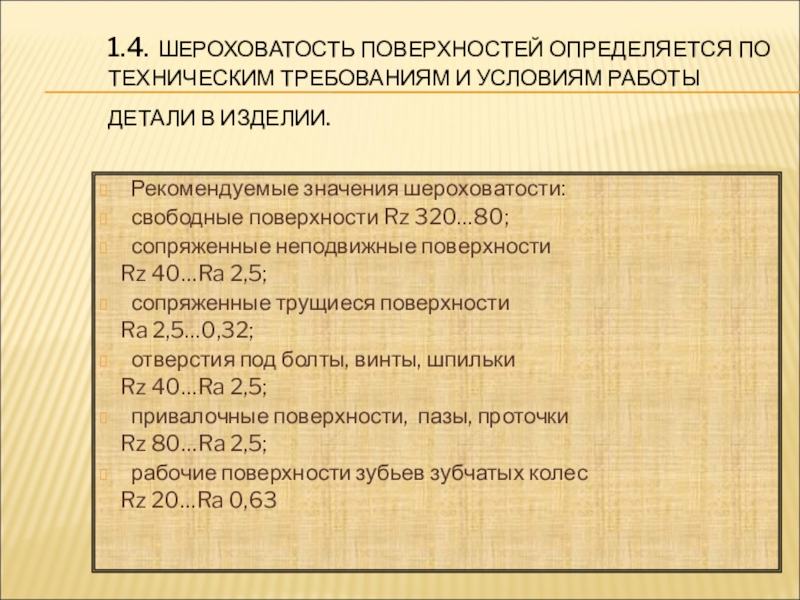

Слайд 61.4. ШЕРОХОВАТОСТЬ ПОВЕРХНОСТЕЙ ОПРЕДЕЛЯЕТСЯ ПО ТЕХНИЧЕСКИМ ТРЕБОВАНИЯМ И УСЛОВИЯМ РАБОТЫ ДЕТАЛИ

В ИЗДЕЛИИ.

Рекомендуемые значения шероховатости:
свободные поверхности Rz 320…80;
сопряженные неподвижные поверхности
Rz 40…Ra 2,5;
сопряженные трущиеся поверхности
Ra 2,5…0,32;
отверстия под болты, винты, шпильки
Rz 40…Ra 2,5;
привалочные поверхности, пазы, проточки
Rz 80…Ra 2,5;
рабочие поверхности зубьев зубчатых колес
Rz 20…Ra 0,63

1.4. ШЕРОХОВАТОСТЬ ПОВЕРХНОСТЕЙ ОПРЕДЕЛЯЕТСЯ ПО ТЕХНИЧЕСКИМ ТРЕБОВАНИЯМ И УСЛОВИЯМ РАБОТЫ ДЕТАЛИ В ИЗДЕЛИИ. Рекомендуемые значения шероховатости:свободные поверхности

Слайд 71.5. РАБОЧИЙ ЧЕРТЕЖ КОРПУСА

1.5. РАБОЧИЙ ЧЕРТЕЖ КОРПУСА

Слайд 81.6. ВАРИАНТЫ СКЛАДЫВАНИЯ ЧЕРТЕЖЕЙ

1.6. ВАРИАНТЫ СКЛАДЫВАНИЯ ЧЕРТЕЖЕЙ

Слайд 9КОНТРОЛЬНЫЕ ВОПРОСЫ
Что понимается под деталированием чертежа общего вида?
Как изображаются на рабочем

чертеже детали, элементы которых не выявлены на чертеже общего вида (фаски, проточки, уклоны и т. п.)?
Какова последовательность процесса деталирования чертежа общего вида?
КОНТРОЛЬНЫЕ ВОПРОСЫЧто понимается под деталированием чертежа общего вида?Как изображаются на рабочем чертеже детали, элементы которых не выявлены

Слайд 102. СПЕЦИФИКАЦИЯ
По ГОСТ 2.102-68 основным конструкторским документом для сборочной единицы является

спецификация.
Спецификация (ГОСТ 2.108-68) – документ, определяющий состав изделия, необходима для изготовления, комплектования конструкторских документов и планирования запуска изделия в производство.

2. СПЕЦИФИКАЦИЯПо ГОСТ 2.102-68 основным конструкторским документом для сборочной единицы является спецификация.Спецификация (ГОСТ 2.108-68) – документ, определяющий

Слайд 112.1. СПЕЦИФИКАЦИЯ СОСТАВЛЯЕТСЯ В ТАБЛИЧНОЙ ФОРМЕ НА ФОРМАТЕ А4 (ПО РАЗМЕРАМ)
Наличие

в спецификации тех или других разделов определяется составом проектируемого изделия.
2.1. СПЕЦИФИКАЦИЯ СОСТАВЛЯЕТСЯ В ТАБЛИЧНОЙ ФОРМЕ  НА ФОРМАТЕ А4 (ПО РАЗМЕРАМ)Наличие в спецификации тех или других

Слайд 122.2. РАЗДЕЛЫ СПЕЦИФИКАЦИИ РАСПОЛАГАЮТСЯ В ПОРЯДКЕ

2.2. РАЗДЕЛЫ СПЕЦИФИКАЦИИ РАСПОЛАГАЮТСЯ В ПОРЯДКЕ

Слайд 132.2. ГРАФЫ СПЕЦИФИКАЦИИ
«Формат» - обозначение формата;
«Зона» - зона чертежа;
«Поз.» - порядковый

номер составных частей;
«Обозначение» - обозначение документа;
«Наименование» - разделы;
«Кол.» - число составных частей;
«Примечание» - различные дополнительные сведения.
Подробно – ГОСТ 2.108-68 и 2.105-95.
2.2. ГРАФЫ СПЕЦИФИКАЦИИ«Формат» - обозначение формата;«Зона» - зона чертежа;«Поз.» - порядковый номер составных частей;«Обозначение» - обозначение документа;«Наименование»

Слайд 142.3. ДОПУСКАЕТСЯ СОВМЕЩЕНИЕ СБОРОЧНОГО ЧЕРТЕЖА И СПЕЦИФИКАЦИИ
Чертеж данной сборочной
единицы выполнен

на А4,
то по ГОСТ 2.108-68
спецификация может быть
помещена вместе со
сборочным чертежом
2.3. ДОПУСКАЕТСЯ СОВМЕЩЕНИЕ СБОРОЧНОГО ЧЕРТЕЖА И СПЕЦИФИКАЦИИЧертеж данной сборочной единицы выполнен на А4, то по ГОСТ 2.108-68спецификация

Слайд 15КОНТРОЛЬНЫЕ ВОПРОСЫ
Какой чертеж называется сборочным (СБ)?
Что должен содержать сборочный чертеж?
Какие упрощения

допускаются на СБ?
Какие основные требования при нанесении номеров позиций деталей на СБ?
КОНТРОЛЬНЫЕ ВОПРОСЫКакой чертеж называется сборочным (СБ)?Что должен содержать сборочный чертеж?Какие упрощения допускаются на СБ?Какие основные требования при

Слайд 163. СХЕМЫ
Схемой называется конструкторский документ (чертеж), на котором в виде условных

изображений показаны составные части изделия, их взаимное расположение и связи между ними.
При составлении схем используются термины:
- элемент, устройство, функциональная группа, функциональная часть, функциональная цепь, линия связи.
3. СХЕМЫСхемой называется конструкторский документ (чертеж), на котором в виде условных изображений показаны составные части изделия, их

Слайд 173.1. ГОСТ 2.701-84 УСТАНАВЛИВАЕТ
Виды и типы схем, их обозначение и общие

требования к выполнению.
Виды схем обозначаются:
Кинематические (К);
Гидравлические (Г);
Пневматические (П);
Электрические (Э) и др.
Перечень элементов помещают на первом листе схемы или в отдельном документе
3.1. ГОСТ 2.701-84 УСТАНАВЛИВАЕТВиды и типы схем, их обозначение и общие требования к выполнению.Виды схем обозначаются:Кинематические (К);Гидравлические

Слайд 183.2. ЧТЕНИЕ СХЕМ
Читаем основную надпись.
Читаем спецификацию.
Определяем состав устройства, разбираем линии связи.


Разбираемся в работе устройства.

3.2. ЧТЕНИЕ СХЕМЧитаем основную надпись.Читаем спецификацию.Определяем состав устройства, разбираем линии связи. Разбираемся в работе устройства.

Слайд 19КОНТРОЛЬНЫЕ ВОПРОСЫ
Что называется схемой?
Какие термины используются при составлении схем?
Какова последовательность чтения

принципиальных схем?
КОНТРОЛЬНЫЕ ВОПРОСЫЧто называется схемой?Какие термины используются при составлении схем?Какова последовательность чтения принципиальных схем?
