Выполнил:
Студент группы 12-4 ТМ М.Р. Гришечкин
Консультант от предприятия Т.В. Кожина
Старший консультант М.Д. Степанова
Консультант-переводчик Н.Х. Орлова
Зам. Директора по УПР А.Н. Спирин
Нижний Новгород
2016
- Главная
- Разное
- Образование
- Спорт
- Естествознание
- Природоведение
- Религиоведение
- Французский язык
- Черчение
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, фоны, картинки для презентаций
- Экология
- Экономика
Презентация, доклад на тему Пример презентации к Дипломному проекту 2
Содержание
- 1. Пример презентации к Дипломному проекту 2
- 2. Снижение рекламаций по износу

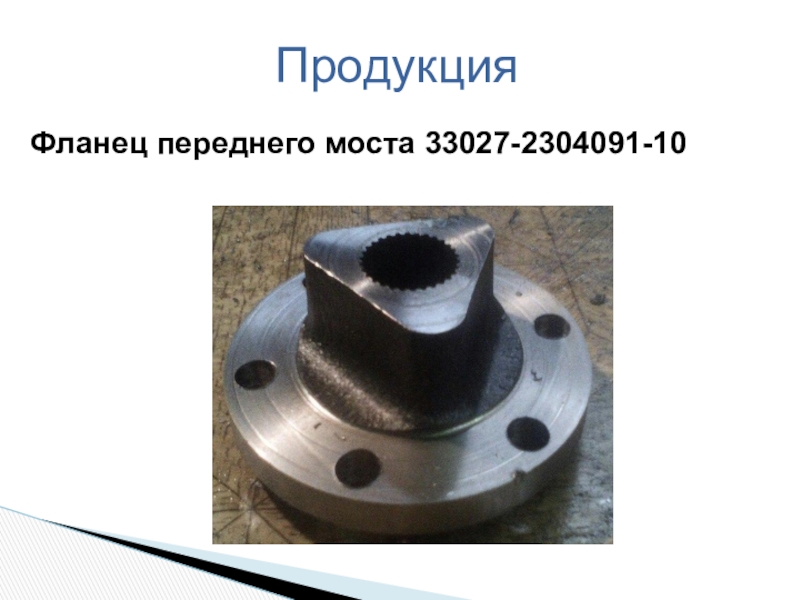

- 3. Фланец переднего моста 33027-2304091-10Продукция
- 4. Детали «Фланец переднего
- 5. В качестве заготовки была
- 6. 1. Большое число рекламаций, вызванных износом шлицев.2.
- 7. Во время дипломного проектирования был изучен старый
- 8. Кайзен 1 Изменил конструкцию шлиц с
- 9. Кайзен 2 Заменил резцы с напайными пластинами
- 10. Кайзен 3 Заменил агрегатный станок модели

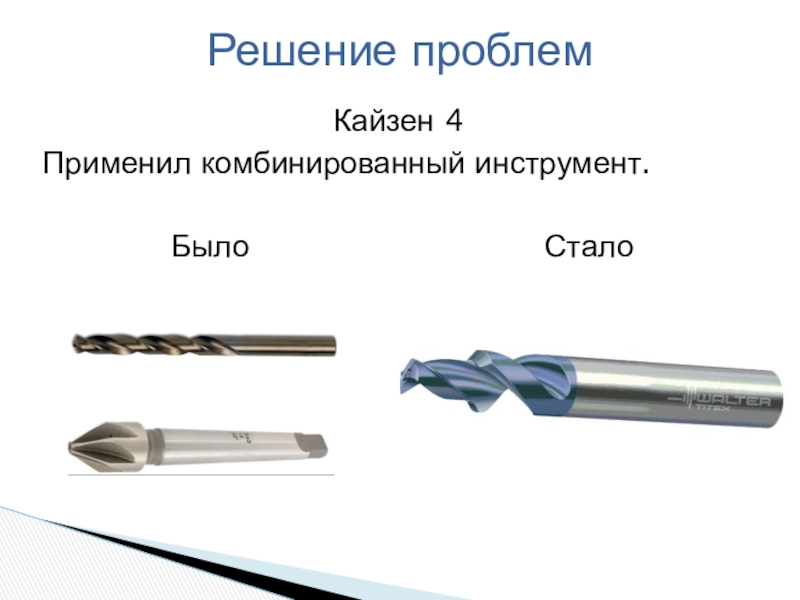

- 11. Кайзен 4 Применил комбинированный инструмент.
- 12. В организационной части проекта
- 13. Техника безопасности
- 14. Результирующая часть 1. Высвобождено 8
- 15. The state budget professional
- 16. The aim of the
- 17. The flange of the front axle 33027-2304091-10Products
- 18. The part «The flange
- 19. 1. A great number of claims,
- 20. Кaizen 1 Changing of splines design
- 21. Кaizen 2 To replace cutters with brazed
- 22. Кaizen 3 To replace the
- 23. Кaizen 4 To reduce the number of

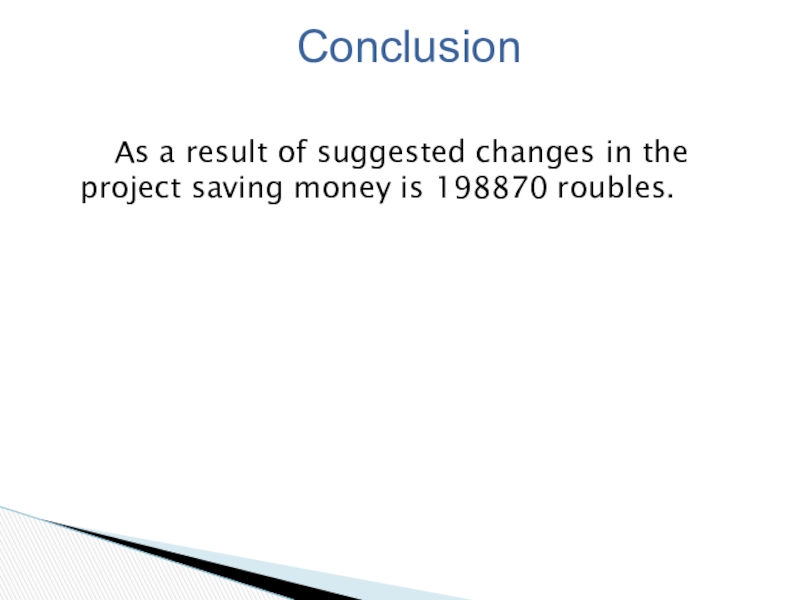

- 24. Conclusion As a result of
- 25. Thank you for attention!
Снижение рекламаций по износу шлиц детали «Фланец».Задачи:Анализ конструкции деталиВыявить проблемы в процессе изготовления деталиПредложить способы устранения проблем, позволяющие снизить рекламации и себестоимость изготовления деталиЦель:
Слайд 1 Государственное бюджетное профессиональное образовательное учреждение «Нижегородский автомеханический техникум» Тема дипломного
проекта:
Усовершенствование технологического процесса изготовления детали
«Фланец переднего моста»

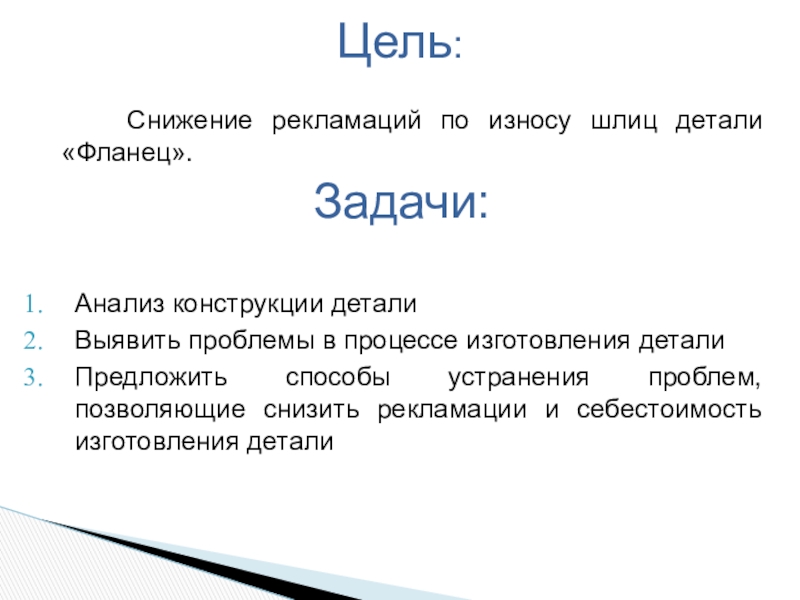

Слайд 2 Снижение рекламаций по износу шлиц детали «Фланец».
Задачи:
Анализ конструкции
детали
Выявить проблемы в процессе изготовления детали
Предложить способы устранения проблем, позволяющие снизить рекламации и себестоимость изготовления детали
Выявить проблемы в процессе изготовления детали
Предложить способы устранения проблем, позволяющие снизить рекламации и себестоимость изготовления детали
Цель:

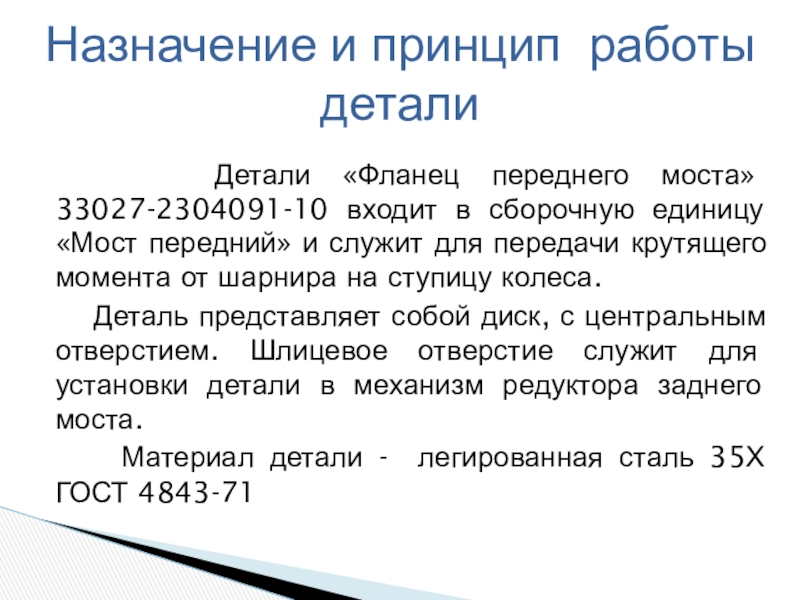

Слайд 4 Детали «Фланец переднего моста» 33027-2304091-10 входит в
сборочную единицу «Мост передний» и служит для передачи крутящего момента от шарнира на ступицу колеса.
Деталь представляет собой диск, с центральным отверстием. Шлицевое отверстие служит для установки детали в механизм редуктора заднего моста.
Материал детали - легированная сталь 35Х ГОСТ 4843-71
Деталь представляет собой диск, с центральным отверстием. Шлицевое отверстие служит для установки детали в механизм редуктора заднего моста.
Материал детали - легированная сталь 35Х ГОСТ 4843-71
Назначение и принцип работы детали

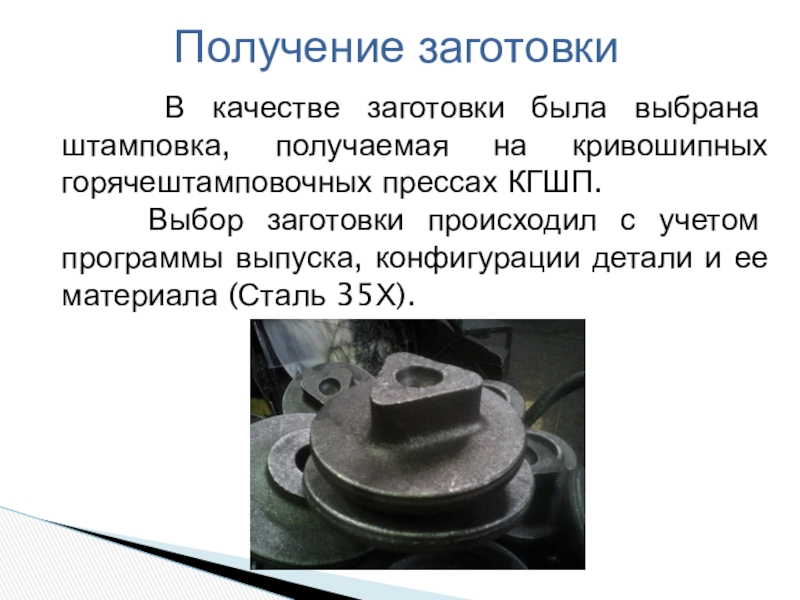

Слайд 5 В качестве заготовки была выбрана штамповка, получаемая на
кривошипных горячештамповочных прессах КГШП.
Выбор заготовки происходил с учетом программы выпуска, конфигурации детали и ее материала (Сталь 35Х).
Выбор заготовки происходил с учетом программы выпуска, конфигурации детали и ее материала (Сталь 35Х).
Получение заготовки

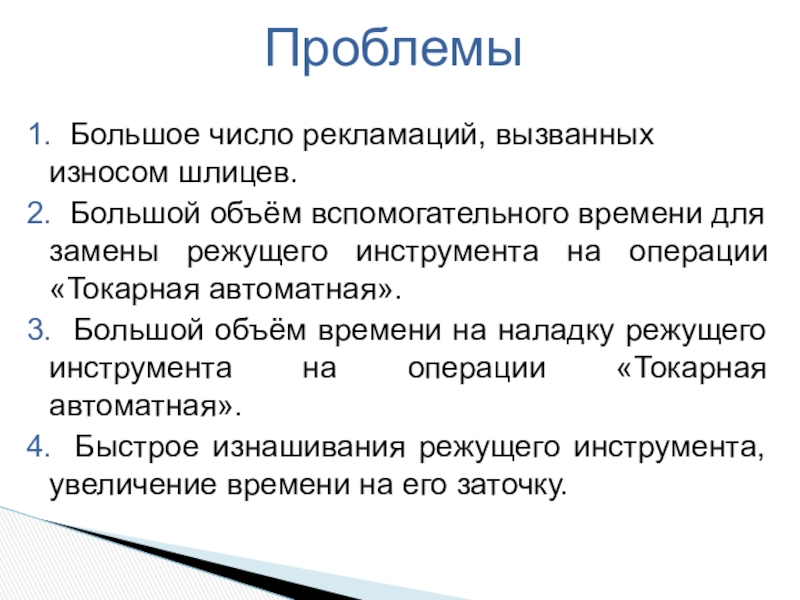

Слайд 61. Большое число рекламаций, вызванных износом шлицев.
2. Большой объём вспомогательного времени
для замены режущего инструмента на операции «Токарная автоматная».
3. Большой объём времени на наладку режущего инструмента на операции «Токарная автоматная».
4. Быстрое изнашивания режущего инструмента, увеличение времени на его заточку.
3. Большой объём времени на наладку режущего инструмента на операции «Токарная автоматная».
4. Быстрое изнашивания режущего инструмента, увеличение времени на его заточку.
Проблемы

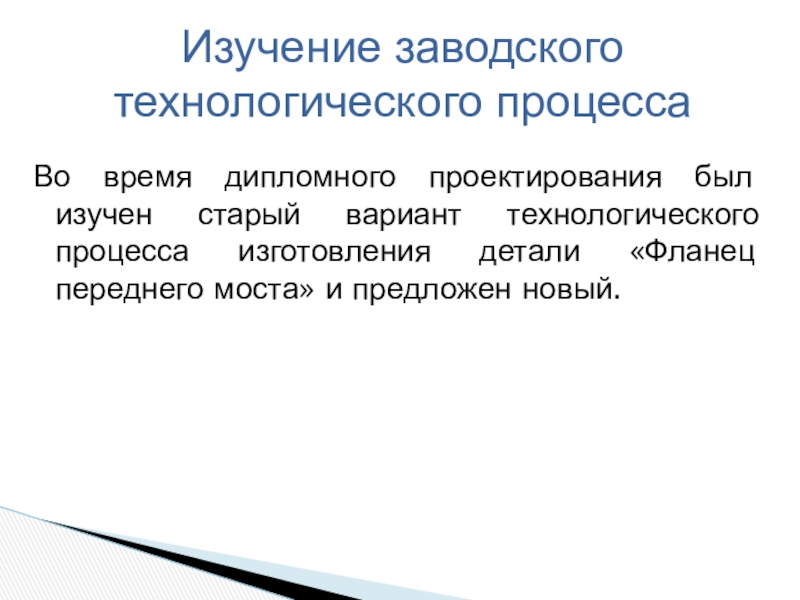

Слайд 7Во время дипломного проектирования был изучен старый вариант технологического процесса изготовления
детали «Фланец переднего моста» и предложен новый.
Изучение заводского технологического процесса

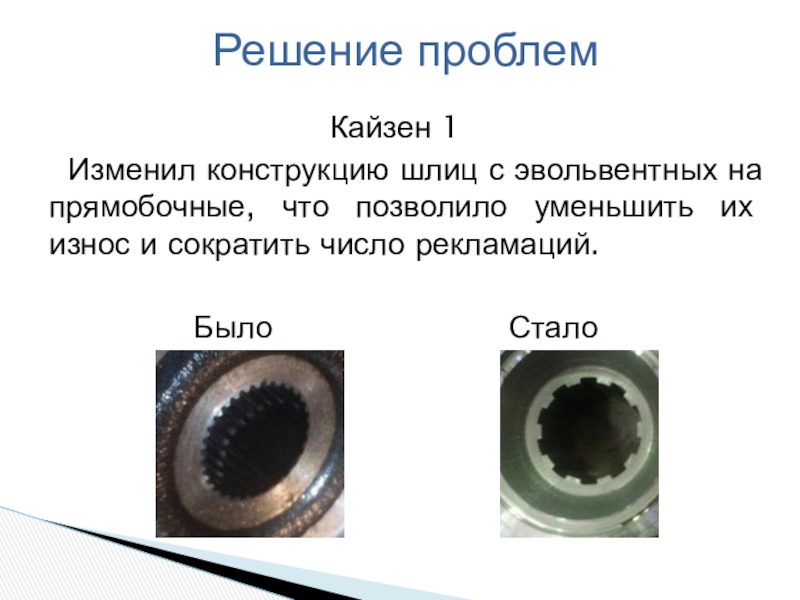

Слайд 8Кайзен 1
Изменил конструкцию шлиц с эвольвентных на прямобочные, что
позволило уменьшить их износ и сократить число рекламаций.
Было Стало
Было Стало
Решение проблем

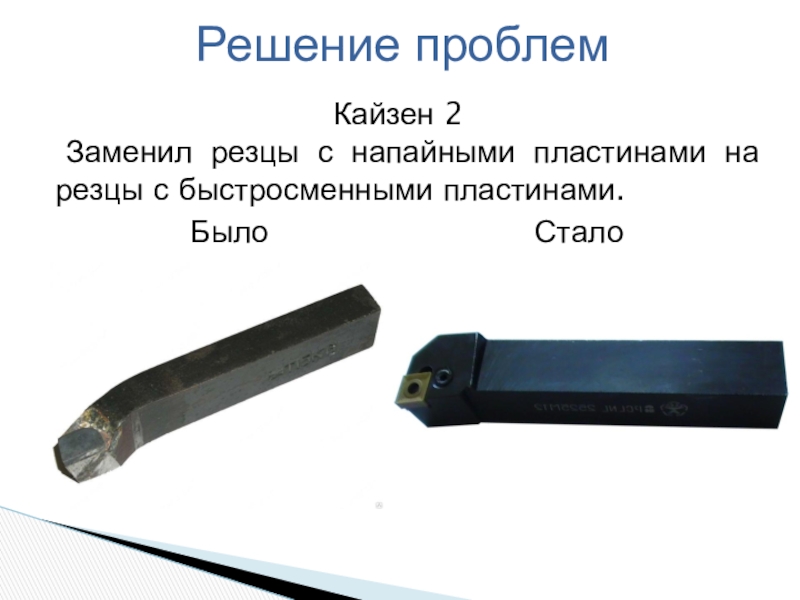

Слайд 9Кайзен 2
Заменил резцы с напайными пластинами на резцы с быстросменными
пластинами.
Было Стало
Было Стало
Решение проблем

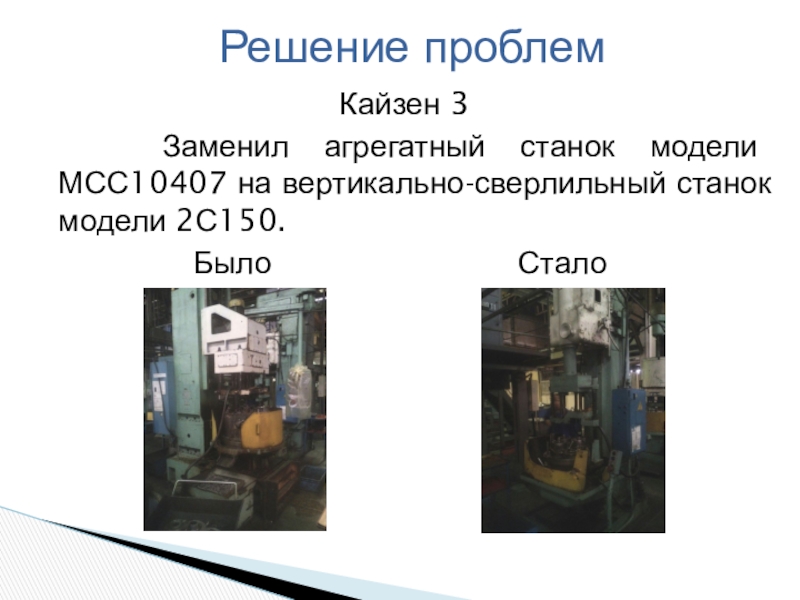

Слайд 10Кайзен 3
Заменил агрегатный станок модели МСС10407 на вертикально-сверлильный станок
модели 2С150.
Было Стало
Было Стало
Решение проблем

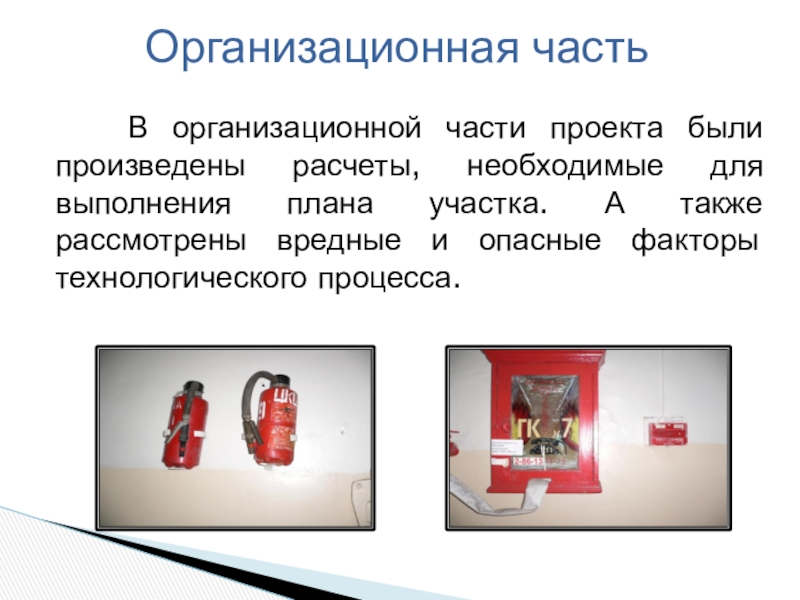

Слайд 12 В организационной части проекта были произведены расчеты, необходимые
для выполнения плана участка. А также рассмотрены вредные и опасные факторы технологического процесса.
Организационная часть

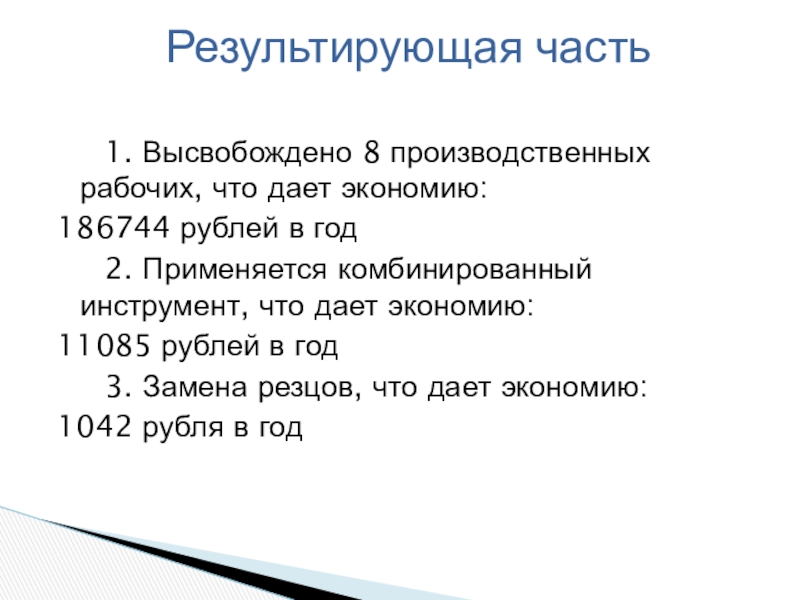

Слайд 14Результирующая часть
1. Высвобождено 8 производственных рабочих, что дает
экономию:
186744 рублей в год
2. Применяется комбинированный инструмент, что дает экономию:
11085 рублей в год
3. Замена резцов, что дает экономию:
1042 рубля в год
186744 рублей в год
2. Применяется комбинированный инструмент, что дает экономию:
11085 рублей в год
3. Замена резцов, что дает экономию:
1042 рубля в год
Слайд 15 The state budget professional educational institution «Nizhniy Novgorod Automotive Technical
College»
The real graduation project
The theme of the project:
Solving the problems of claims decrease on splines wear of the part 33027-2304091-10
«The flange of the front axle»
Written by:
the student of the group 12-4 ТМ М.R. Grishechkin
The consultant from the enterprise: Т.V. Кozhina
The senior consultant: М.D. Stepanova
The interpreter-consultant: N.H. Orlova
The deputy-director
on teaching-production work: А.N. Spirin
Nizhniy Novgorod
2016

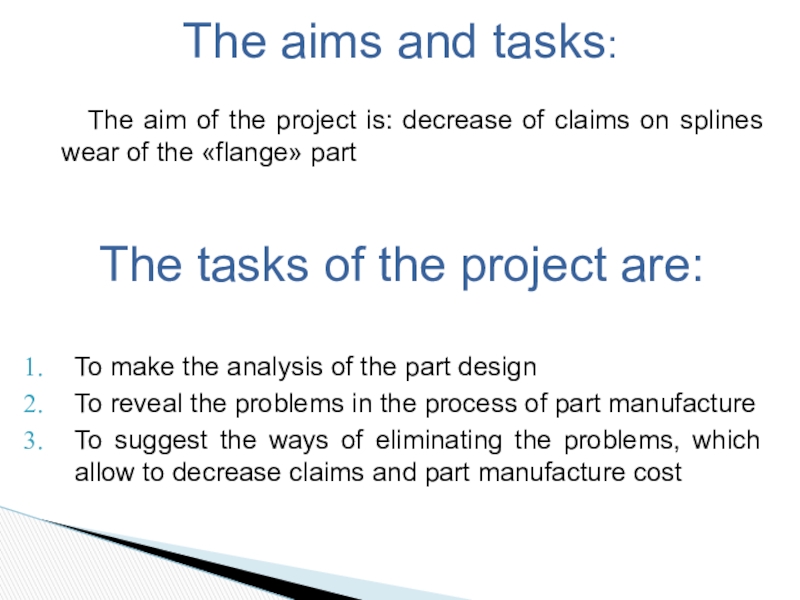

Слайд 16 The aim of the project is: decrease of
claims on splines wear of the «flange» part
The tasks of the project are:
To make the analysis of the part design
To reveal the problems in the process of part manufacture
To suggest the ways of eliminating the problems, which allow to decrease claims and part manufacture cost
The tasks of the project are:
To make the analysis of the part design
To reveal the problems in the process of part manufacture
To suggest the ways of eliminating the problems, which allow to decrease claims and part manufacture cost
The aims and tasks:

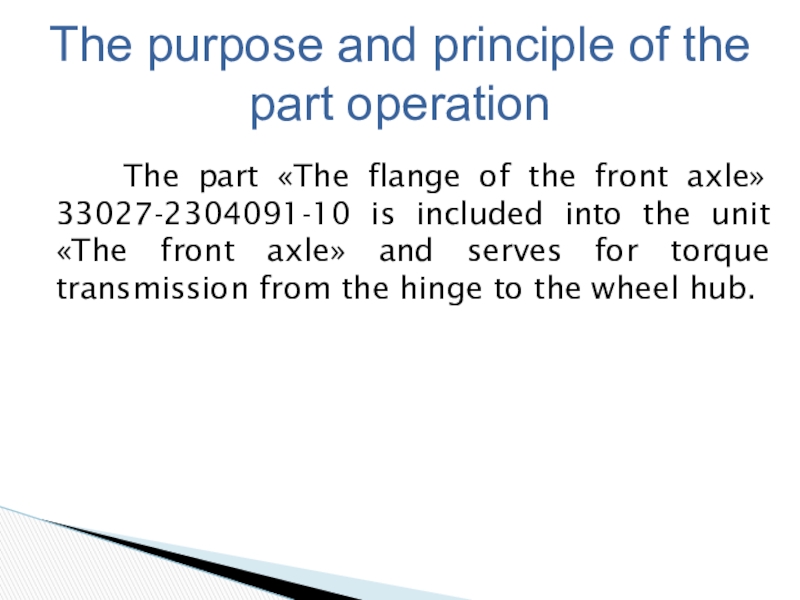

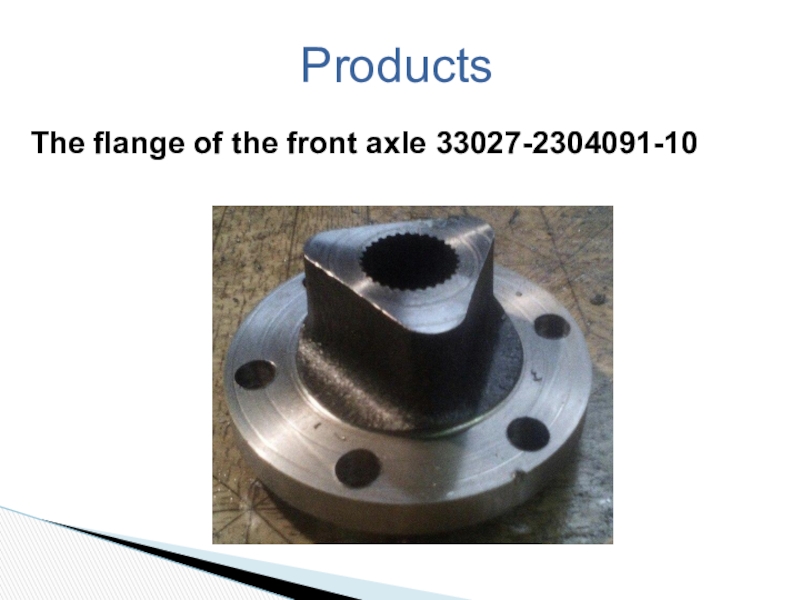

Слайд 18 The part «The flange of the front axle»
33027-2304091-10 is included into the unit «The front axle» and serves for torque transmission from the hinge to the wheel hub.
The purpose and principle of the part operation

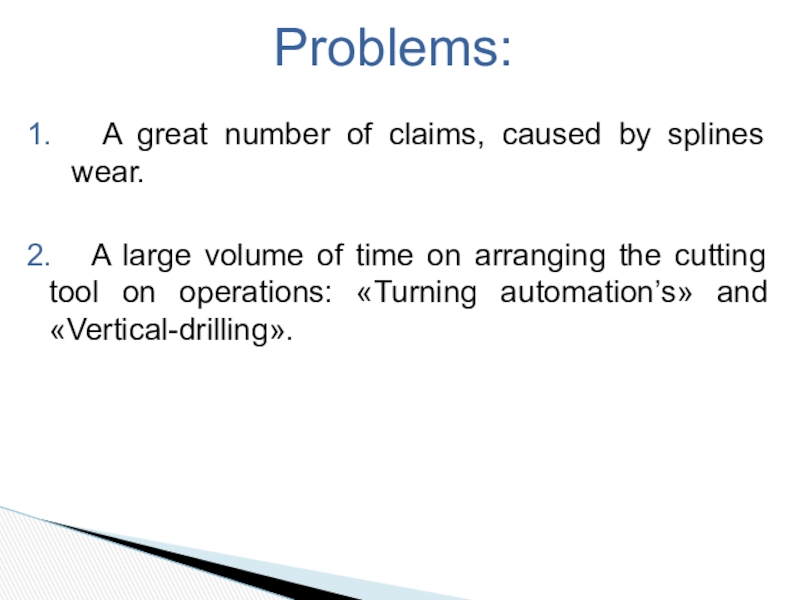

Слайд 191. A great number of claims, caused by splines wear.
2.
A large volume of time on arranging the cutting tool on operations: «Turning automation’s» and «Vertical-drilling».
Problems:

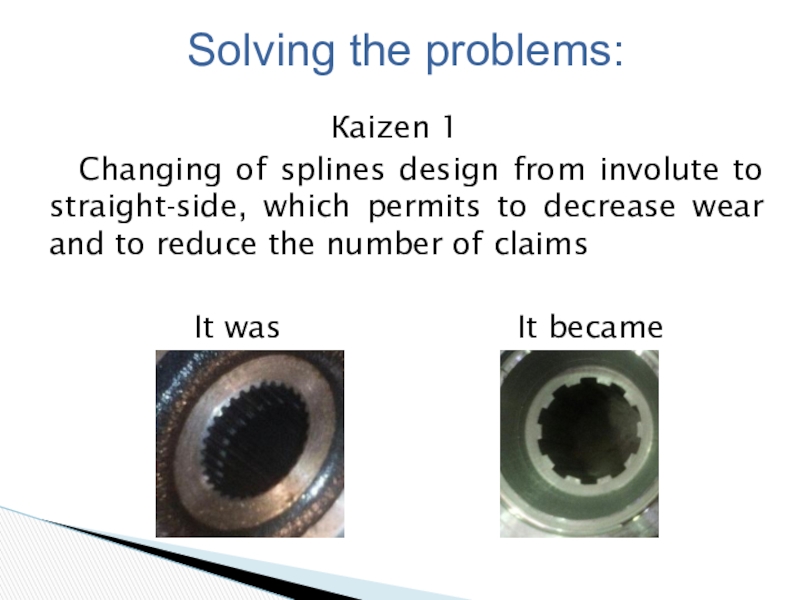

Слайд 20Кaizen 1
Changing of splines design from involute to straight-side,
which permits to decrease wear and to reduce the number of claims
It was It became
It was It became
Solving the problems:

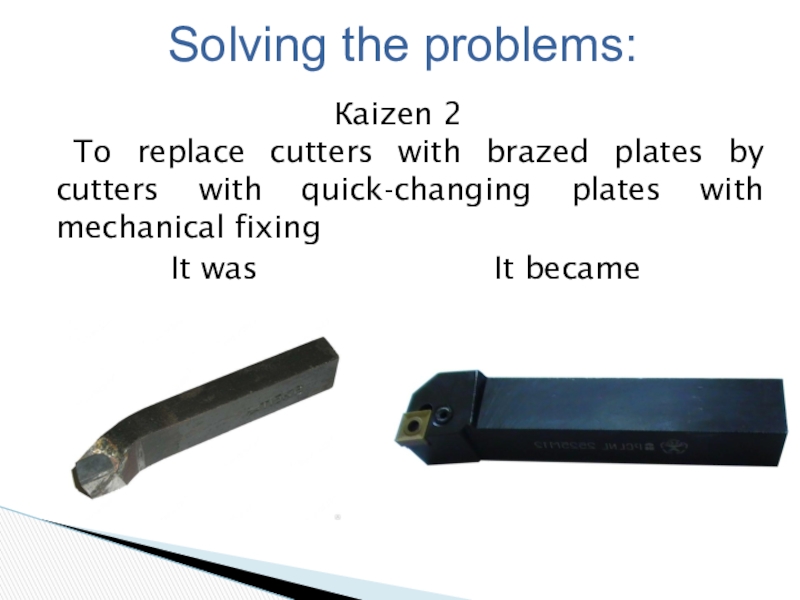

Слайд 21Кaizen 2
To replace cutters with brazed plates by cutters with
quick-changing plates with mechanical fixing
It was It became
It was It became
Solving the problems:

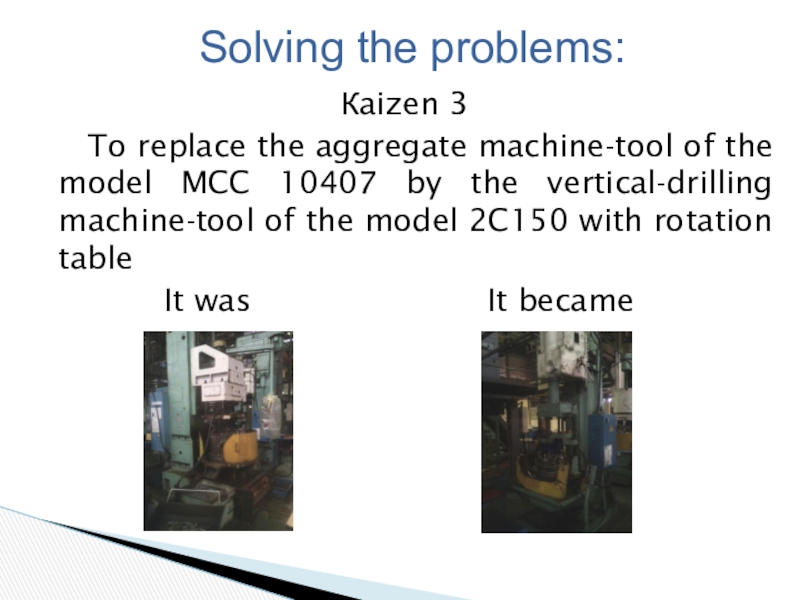

Слайд 22Кaizen 3
To replace the aggregate machine-tool of the
model MCC 10407 by the vertical-drilling machine-tool of the model 2C150 with rotation table
It was It became
It was It became
Solving the problems:

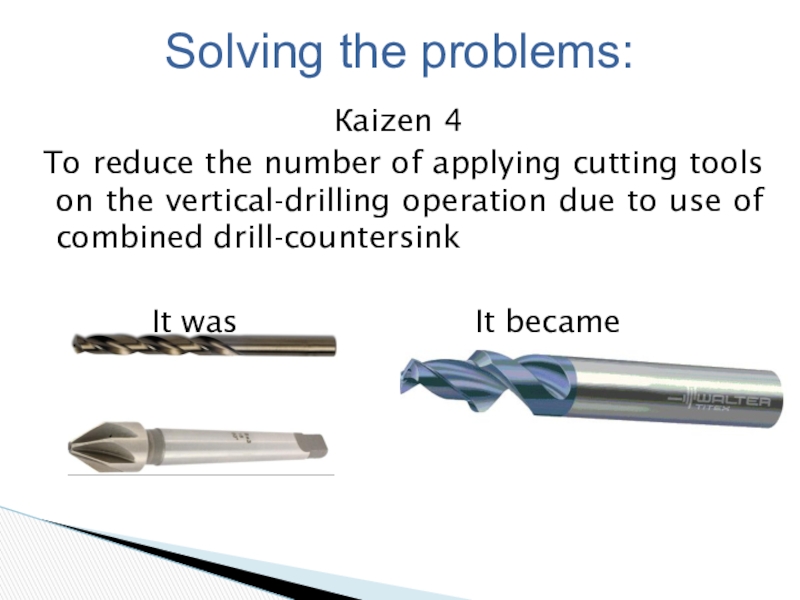

Слайд 23Кaizen 4
To reduce the number of applying cutting tools on
the vertical-drilling operation due to use of combined drill-countersink
It was It became
It was It became
Solving the problems:
