Слайд 1
Текст слайда:

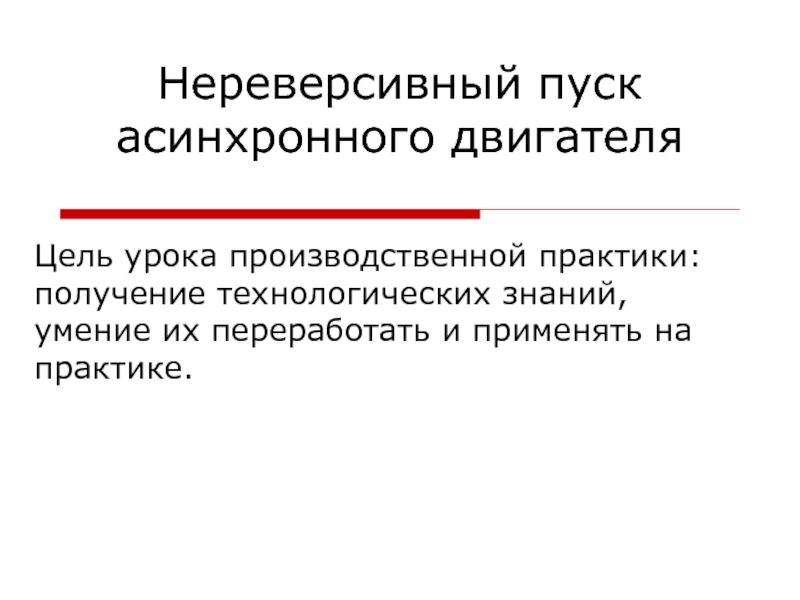

Нереверсивный пуск асинхронного двигателя

Цель урока производственной практики: получение технологических знаний, умение их переработать и применять на практике.


Слайд 2
Текст слайда:

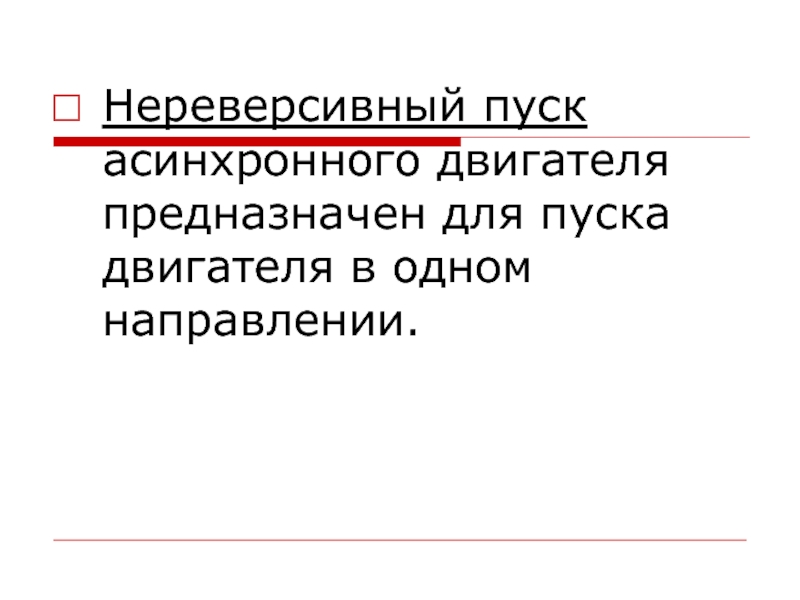

Нереверсивный пуск асинхронного двигателя предназначен для пуска двигателя в одном направлении.


Слайд 3
Текст слайда:

Аппараты, используемые в схеме:

Асинхронный двигатель

Кнопочная станция

Магнитный пускатель

Тепловое реле

Предохранители

Рубильник


Слайд 4
Текст слайда:

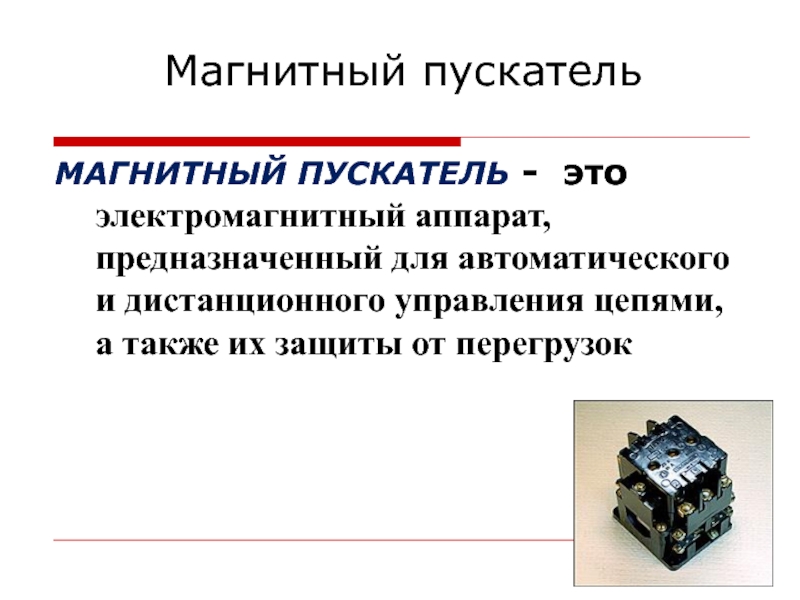

Магнитный пускатель

МАГНИТНЫЙ ПУСКАТЕЛЬ - это электромагнитный аппарат, предназначенный для автоматического и дистанционного управления цепями, а также их защиты от перегрузок


Слайд 5
Текст слайда:

Устройство магнитного пускателя:

СИЛОВЫЕ КОНТАКТЫ

НОРМАЛЬНО ЗАМКНУТЫЕ БЛОК-КОНТАКТЫ

НОРМАЛЬНО РАЗОМКНУТЫЕ БЛОК-КОНТАКТЫ

ВЫВОДЫ КАТУШКИ

КАТУШКА МАГНИТНОГО ПУСКАТЕЛЯ

СЕРДЕЧНИК

КОРОТКО-
ЗАМКНУТЫЙ ВИТОК


Слайд 6
Текст слайда:

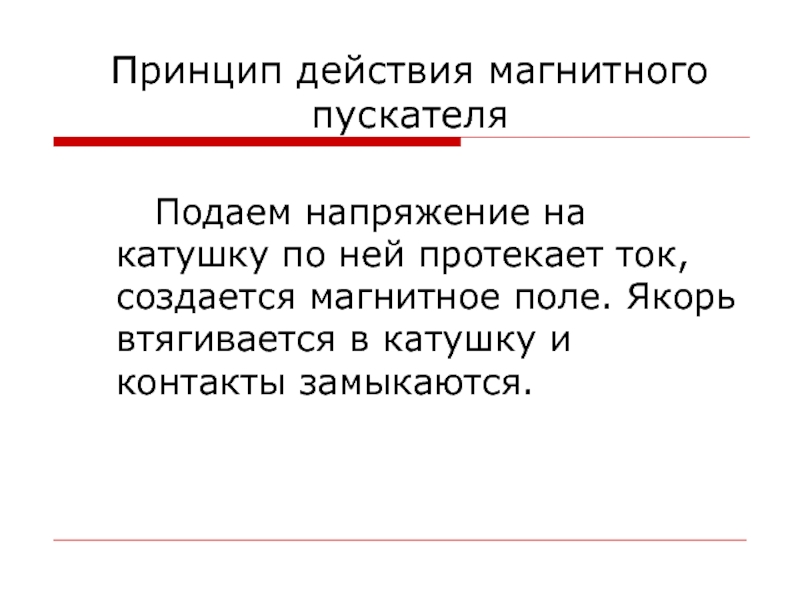

Принцип действия магнитного пускателя

Подаем напряжение на катушку по ней протекает ток, создается магнитное поле. Якорь втягивается в катушку и контакты замыкаются.


Слайд 7
Текст слайда:

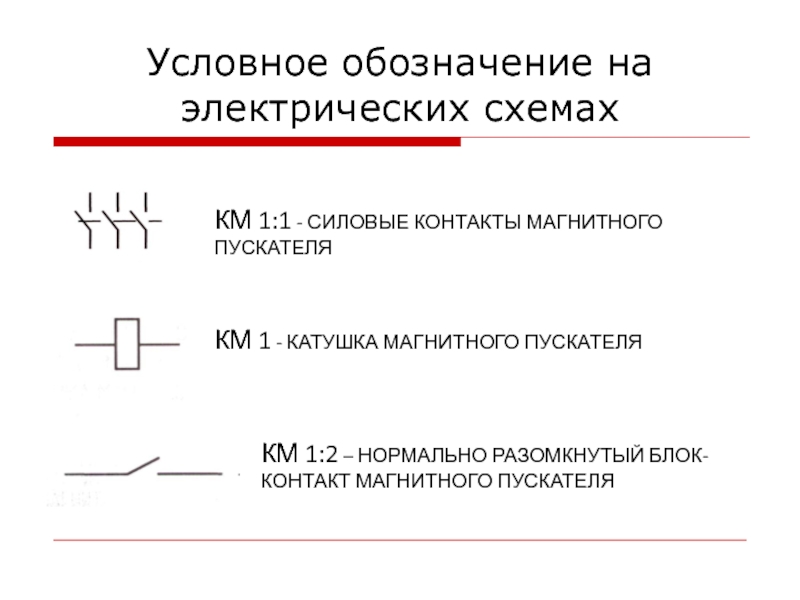

Условное обозначение на электрических схемах

КМ 1:1 - СИЛОВЫЕ КОНТАКТЫ МАГНИТНОГО ПУСКАТЕЛЯ

КМ 1 - КАТУШКА МАГНИТНОГО ПУСКАТЕЛЯ

КМ 1:2 – НОРМАЛЬНО РАЗОМКНУТЫЙ БЛОК-КОНТАКТ МАГНИТНОГО ПУСКАТЕЛЯ


Слайд 8
Текст слайда:

Тепловое реле

ТЕПЛОВОЕ РЕЛЕ - служит для защиты двигателя от перегрузок.
Тепловое реле также защищает двигатель переменного тока при обрыве одного из проводов питающей линии, т.к. в этом случае ток в двух поврежденных фазах становится выше номинального.
По этой причине нагревательные элементы теплового реле включают в две фазы электродвигателя переменного тока.


Слайд 9
Текст слайда:

Устройство теплового реле:

РЕГУЛЯТОР ТОКА СРАБАТЫВАНИЯ РЕЛЕ

НОРМАЛЬНО-ЗАМКНУТЫЙ КОНТАКТ ТЕПЛОВОГО РЕЛЕ

КНОПКА ВОЗВРАТА РЕЛЕ В ИСХОДНОЕ СОСТОЯНИЕ

БИМЕТАЛЛИЧЕСКИЕ ПЛАСТИНЫ С НАГРЕВАТЕЛЬНЫМ ЭЛЕМЕНТОМ


Слайд 10
Текст слайда:

Принцип действия теплового реле

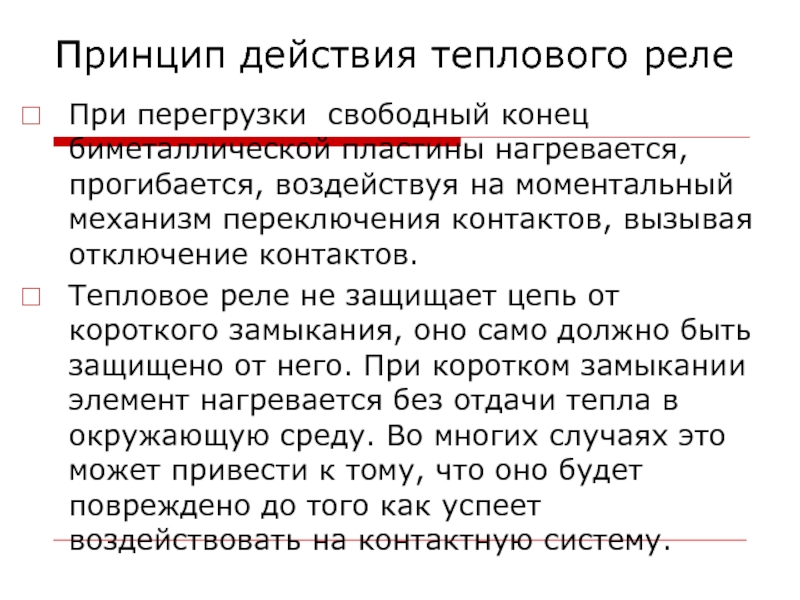

При перегрузки свободный конец биметаллической пластины нагревается, прогибается, воздействуя на моментальный механизм переключения контактов, вызывая отключение контактов.
Тепловое реле не защищает цепь от короткого замыкания, оно само должно быть защищено от него. При коротком замыкании элемент нагревается без отдачи тепла в окружающую среду. Во многих случаях это может привести к тому, что оно будет повреждено до того как успеет воздействовать на контактную систему.


Слайд 11
Текст слайда:

Условное обозначение на электрических схемах

КК - БИМЕТАЛЛИЧЕСКИЕ ПЛАСТИНЫ ТЕПЛОВОГО РЕЛЕ

КК - НОРМАЛЬНО-ЗАМКНУТЫЙ КОНТАКТ ТЕПЛОВОГО РЕЛЕ


Слайд 12
Текст слайда:

Кнопочная станция

КНОПОЧНАЯ СТАНЦИЯ – служит для ручной коммутации электрических цепей.
В схеме используется двухкнопочная станция с кнопками «ПУСК» и «СТОП».


Слайд 13
Текст слайда:

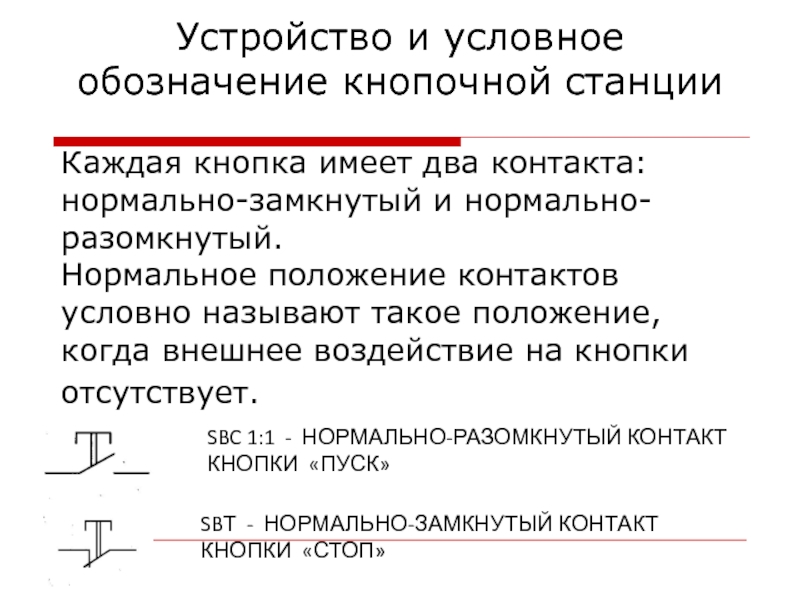

Устройство и условное обозначение кнопочной станции

Каждая кнопка имеет два контакта: нормально-замкнутый и нормально-разомкнутый.
Нормальное положение контактов условно называют такое положение, когда внешнее воздействие на кнопки отсутствует.

SBC 1:1 - НОРМАЛЬНО-РАЗОМКНУТЫЙ КОНТАКТ КНОПКИ «ПУСК»

SBТ - НОРМАЛЬНО-ЗАМКНУТЫЙ КОНТАКТ КНОПКИ «СТОП»


Слайд 14
Текст слайда:

Рассмотрим принцип работы схемы



Слайд 15
Текст слайда:

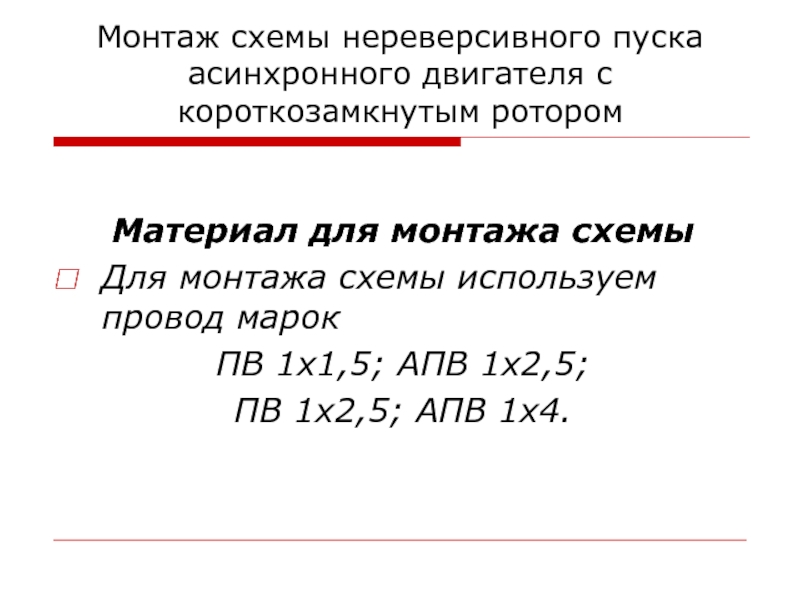

Монтаж схемы нереверсивного пуска асинхронного двигателя с короткозамкнутым ротором

Материал для монтажа схемы
Для монтажа схемы используем провод марок
ПВ 1х1,5; АПВ 1х2,5;
ПВ 1х2,5; АПВ 1х4.


Слайд 16
Текст слайда:

ПВ 1х1,5 – провод одножильный, с медной жилой, в поливинилхлоридной изоляции, сечение жилы 1,5 кв. мм.

АПВ 1х2,5 – провод одножильный, с алюминиевой жилой, в поливинилхлоридной изоляции, сечение жилы 2,5 кв. мм.


Слайд 17
Текст слайда:

Порядок сборки схемы


Монтаж схемы условно можно разделить на три этапа:

Монтаж цепи управления.
Монтаж кнопочной станции.
Монтаж силовой цепи.


Слайд 18
Текст слайда:

Монтаж цепи управления

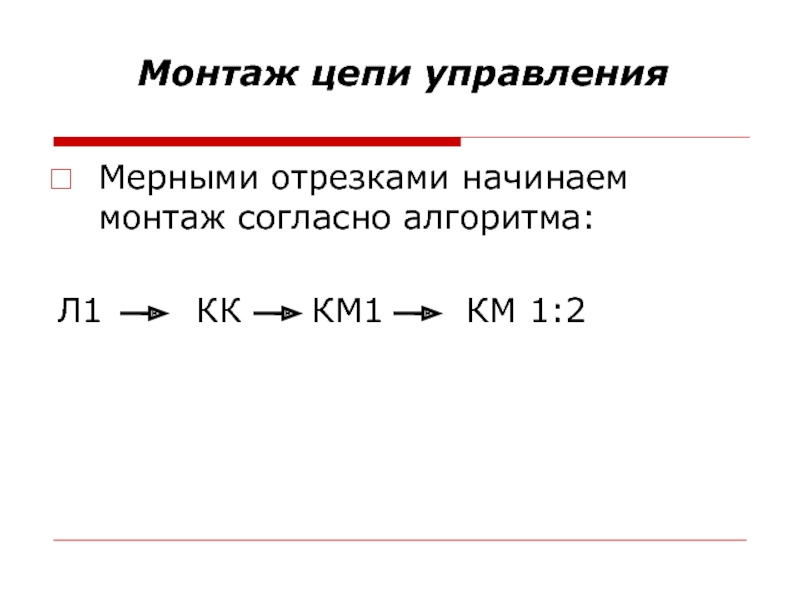

Мерными отрезками начинаем монтаж согласно алгоритма:

Л1 КК КМ1 КМ 1:2


Слайд 19
Текст слайда:

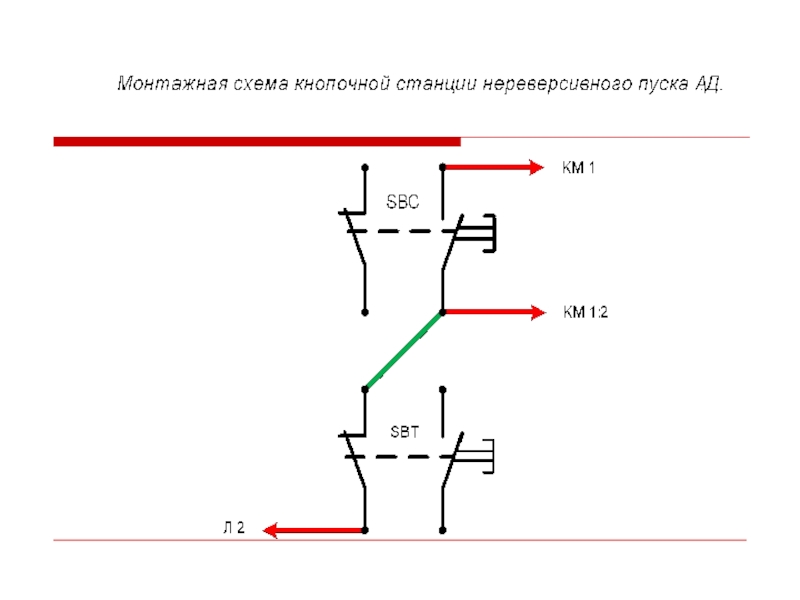

Монтаж кнопочной станции

В кнопочной станции предусмотрена одна перемычка. Из кнопочной станции выходит три провода.


Л 2 SBT SBC КМ 1

КМ 1:2


Слайд 21
Текст слайда:

Монтаж силовой цепи

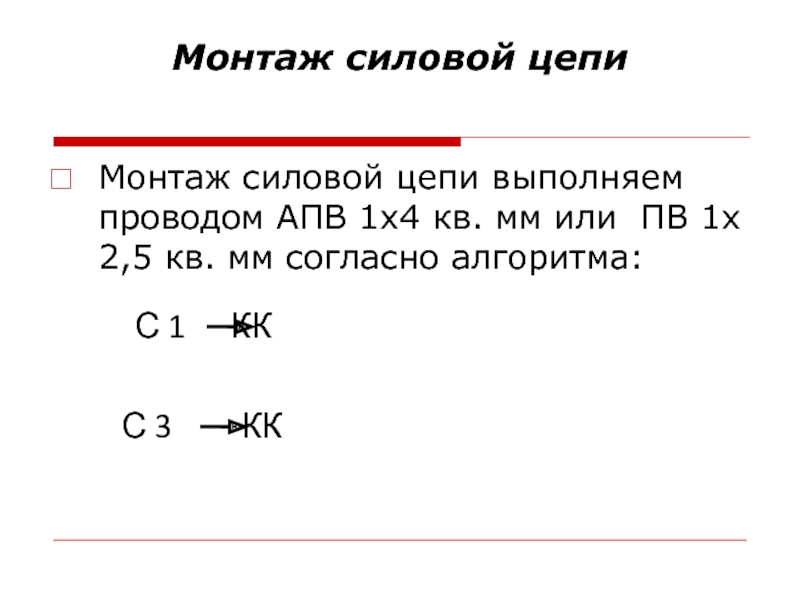

Монтаж силовой цепи выполняем проводом АПВ 1х4 кв. мм или ПВ 1х 2,5 кв. мм согласно алгоритма:

С 1 КК

С 3 КК


Слайд 22
Текст слайда:

Причины не правильной сборки схемы


Короткое замыкание – не правильное соединение токоведущих частей, где сопротивление замкнутого участка равно нулю.
Непоследовательность сборки.
Неправильный выбор блок – контактов.
Неправильное соединение в кнопочной станции.
Ненадёжное присоединение проводов.
Повышенное гудение магнитного пускателя (напряжение катушки не соответствует напряжению сети).


Слайд 23
Текст слайда:

Безопасные условия труда при монтаже схемы

Категорически запрещается производить проверку собранной схемы под напряжением без разрешения мастера.

Зачистку провода производить «от себя», нож держать под углом.

Запрещается производить проверку схемы на стенде без проверки мегомметром.
