Презентация, доклад на тему Виды заземления

Развить ответственность за выполнение требований представленных в ПУЭ

ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК

электрическом
контакте с землей непосредственно
или через промежуточную

проводящую среду.

заземлитель, специально выполняемый для целей заземления.

сторонняя

проводящая часть,

находящаяся в электрическом
контакте с

землей
через

непосредственно или промежуточную проводящую

среду, используемая для целей заземления.

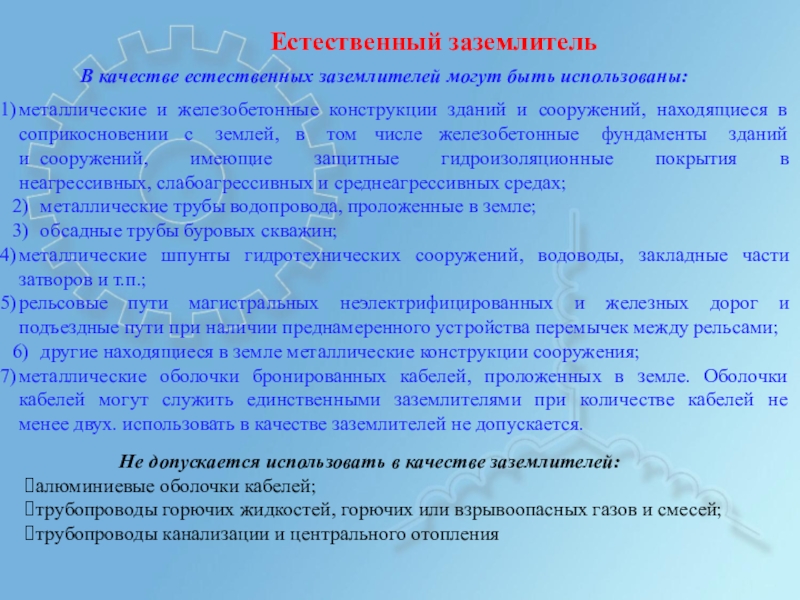

зданий и сооружений, находящиеся в соприкосновении с землей, в том числе железобетонные фундаменты зданий и сооружений, имеющие защитные гидроизоляционные покрытия в неагрессивных, слабоагрессивных и среднеагрессивных средах;
металлические трубы водопровода, проложенные в земле;
обсадные трубы буровых скважин;
металлические шпунты гидротехнических сооружений, водоводы, закладные части затворов и т.п.;
рельсовые пути магистральных неэлектрифицированных и железных дорог и подъездные пути при наличии преднамеренного устройства перемычек между рельсами;
другие находящиеся в земле металлические конструкции сооружения;
металлические оболочки бронированных кабелей, проложенных в земле. Оболочки кабелей могут служить единственными заземлителями при количестве кабелей не менее двух. использовать в качестве заземлителей не допускается.
Не допускается использовать в качестве заземлителей:
алюминиевые оболочки кабелей;
трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей;
трубопроводы канализации и центрального отопления

медными.

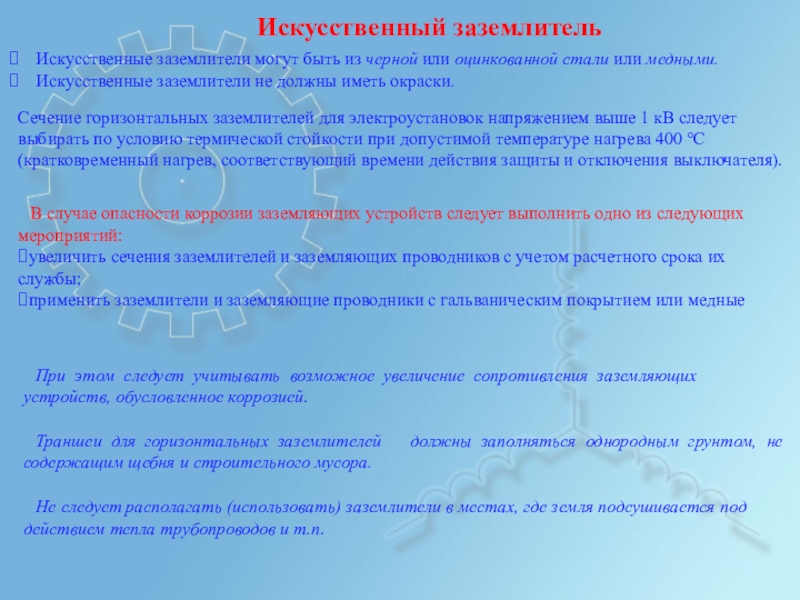

Искусственные заземлители не должны иметь окраски.
Сечение горизонтальных заземлителей для электроустановок напряжением выше 1 кВ следует выбирать по условию термической стойкости при допустимой температуре нагрева 400 °С (кратковременный нагрев, соответствующий времени действия защиты и отключения выключателя).

В случае опасности коррозии заземляющих устройств следует выполнить одно из следующих мероприятий:
увеличить сечения заземлителей и заземляющих проводников с учетом расчетного срока их службы;
применить заземлители и заземляющие проводники с гальваническим покрытием или медные


При этом следует учитывать возможное увеличение сопротивления заземляющих устройств, обусловленное коррозией.

Траншеи для горизонтальных заземлителей должны заполняться однородным грунтом, не
содержащим щебня и строительного мусора.

Не следует располагать (использовать) заземлители в местах, где земля подсушивается под действием тепла трубопроводов и т.п.

быть
выбраны такими, чтобы при протекании по ним наибольшего тока однофазного КЗ в
в не

электроустановках с эффективно заземленной нейтралью или тока двухфазного КЗ электроустановках с изолированной нейтралью температура заземляющих проводников

превысила 400 °С (кратповременный нагрев, соответствующий полному времени действия защиты
и отключения выключателя).

Для выполнения измерений сопротивления заземляющего устройства в удобном месте должна быть предусмотрена возможность отсоединения заземляющего проводника. В электроустановках напряжением до 1 кВ таким местом, как правило, является главная заземляющая шина. Отсоединение заземляющего проводника должно быть возможно только при помощи инструмента.

У мест ввода заземляющих проводников в здания должен быть предусмотрен опознавательный знак

кВ или отдельно от
него.

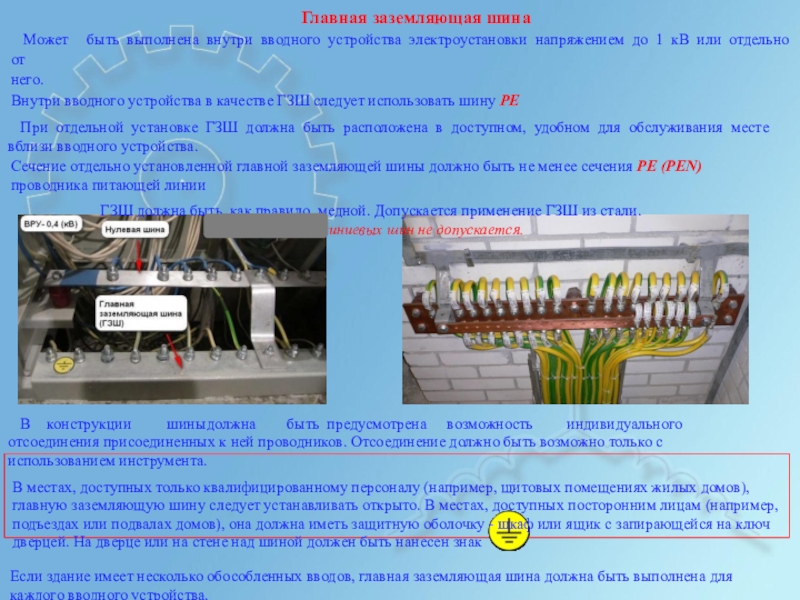

Внутри вводного устройства в качестве ГЗШ следует использовать шину РЕ
При отдельной установке ГЗШ должна быть расположена в доступном, удобном для обслуживания месте
вблизи вводного устройства.
Сечение отдельно установленной главной заземляющей шины должно быть не менее сечения РЕ (PEN)
проводника питающей линии
ГЗШ должна быть, как правило, медной. Допускается применение ГЗШ из стали.
Применение алюминиевых шин не допускается.

В конструкции шины должна быть предусмотрена возможность индивидуального отсоединения присоединенных к ней проводников. Отсоединение должно быть возможно только с использованием инструмента.
В местах, доступных только квалифицированному персоналу (например, щитовых помещениях жилых домов), главную заземляющую шину следует устанавливать открыто. В местах, доступных посторонним лицам (например, подъездах или подвалах домов), она должна иметь защитную оболочку - шкаф или ящик с запирающейся на ключ дверцей. На дверце или на стене над шиной должен быть нанесен знак

Если здание имеет несколько обособленных вводов, главная заземляющая шина должна быть выполнена для каждого вводного устройства.

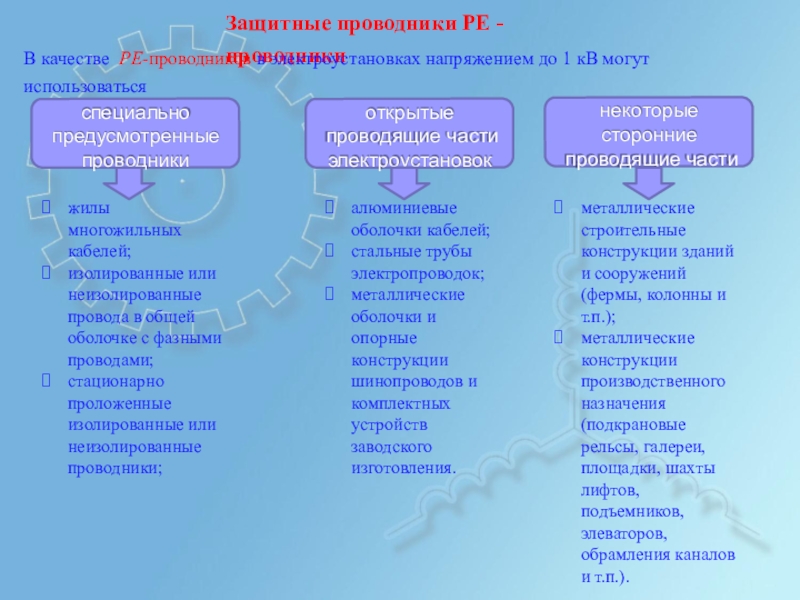

1 кВ могут использоваться

специально предусмотренные проводники

открытые проводящие части электроустановок

некоторые сторонние проводящие части

жилы
многожильных кабелей;
изолированные или неизолированные провода в общей оболочке с фазными проводами;
стационарно проложенные изолированные или неизолированные проводники;

алюминиевые оболочки кабелей;
стальные трубы электропроводок;
металлические оболочки и опорные конструкции шинопроводов и комплектных устройств заводского изготовления.

металлические строительные конструкции зданий и сооружений (фермы, колонны и т.п.);
металлические конструкции производственного назначения (подкрановые рельсы, галереи, площадки, шахты лифтов, подъемников, элеваторов, обрамления каналов и т.п.).

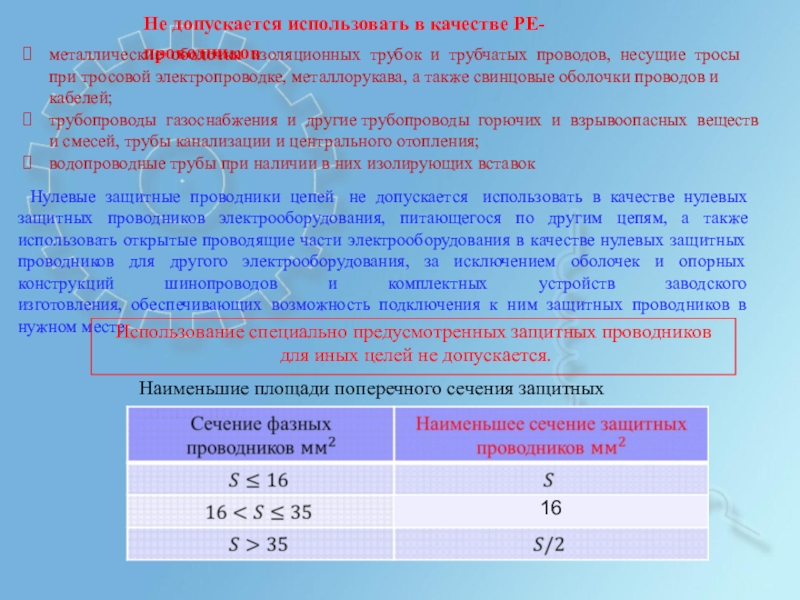

проводов, несущие тросы при тросовой электропроводке, металлорукава, а также свинцовые оболочки проводов и кабелей;
трубопроводы газоснабжения и другие трубопроводы горючих и взрывоопасных веществ и смесей, трубы канализации и центрального отопления;
водопроводные трубы при наличии в них изолирующих вставок
Нулевые защитные проводники цепей не допускается использовать в качестве нулевых защитных проводников электрооборудования, питающегося по другим цепям, а также использовать открытые проводящие части электрооборудования в качестве нулевых защитных проводников для другого электрооборудования, за исключением оболочек и опорных конструкций шинопроводов и комплектных устройств заводского изготовления, обеспечивающих возможность подключения к ним защитных проводников в нужном месте.

Использование специально предусмотренных защитных проводников
для иных целей не допускается.

Наименьшие площади поперечного сечения защитных проводников

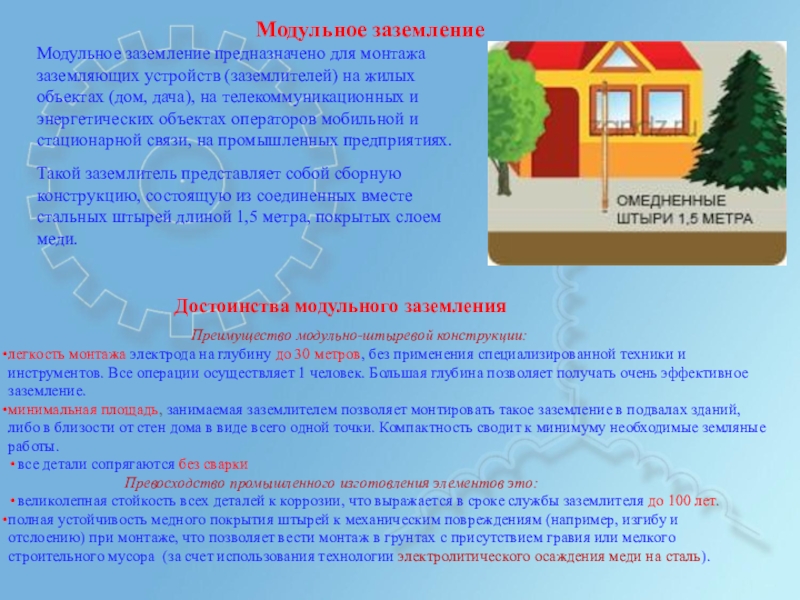

объектах (дом, дача), на телекоммуникационных и энергетических объектах операторов мобильной и стационарной связи, на промышленных предприятиях.
Такой заземлитель представляет собой сборную конструкцию, состоящую из соединенных вместе стальных штырей длиной 1,5 метра, покрытых слоем меди.

Достоинства модульного заземления
Преимущество модульно-штыревой конструкции:
легкость монтажа электрода на глубину до 30 метров, без применения специализированной техники и инструментов. Все операции осуществляет 1 человек. Большая глубина позволяет получать очень эффективное заземление.
минимальная площадь, занимаемая заземлителем позволяет монтировать такое заземление в подвалах зданий, либо в близости от стен дома в виде всего одной точки. Компактность сводит к минимуму необходимые земляные работы.
все детали сопрягаются без сварки
Превосходство промышленного изготовления элементов это:
великолепная стойкость всех деталей к коррозии, что выражается в сроке службы заземлителя до 100 лет.
полная устойчивость медного покрытия штырей к механическим повреждениям (например, изгибу и отслоению) при монтаже, что позволяет вести монтаж в грунтах с присутствием гравия или мелкого строительного мусора (за счет использования технологии электролитического осаждения меди на сталь).

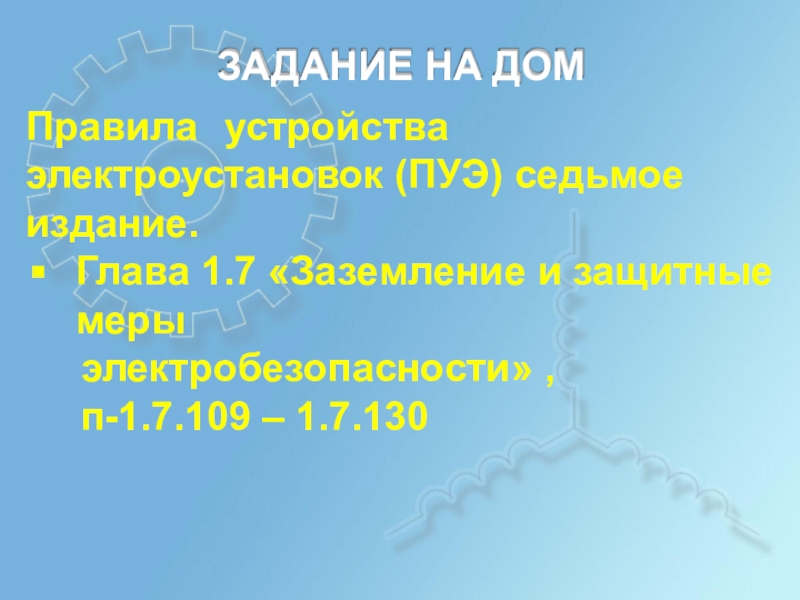

– 1.7.130
