Презентация, доклад на тему Виды, сечения, разрезы
Содержание
- 1. Виды, сечения, разрезы
- 2. Европейская система расположения изображенийГОСТ 2.305-68 устанавливает названия
- 3. Дополнительные видыДополнительный вид располагается в
- 4. Местные виды Если изображение имеет ось симметрии, то допускается показывать его половину
- 5. Горизонтальные разрезы ГОРИЗОНТАЛЬНЫМИ разрезами называются разрезы, образованные секущими плоскостями, параллельными горизонтальной плоскости проекции
- 6. Вертикальные разрезыФронтальныйразрез22Профильный разрез
- 7. Наклонные разрезы Наклонный разрез расположен в соответствии
- 8. Ступенчатые разрезы Сложный разрез, образованный двумя
- 9. Ломаные разрезы Ломаный разрез, полученный тремя
- 10. Классификация сечений Сечение, расположенное в разрыве изображенияНаложенное сечениеВынесенное сечение
- 11. Вынесенные сеченияПредпочтительны вынесенные сечения, их контур вычерчивают сплошными толстыми линиями
- 12. Различие между разрезом и сечением
- 13. Выносные элементыВЫНОСНЫМ ЭЛЕМЕНТОМ называют дополнительное изображение в
Европейская система расположения изображенийГОСТ 2.305-68 устанавливает названия основных видов:1 – вид спереди (главный вид)2 – вид сверху3 – вид слева4 – вид справа5 – вид снизу6 – вид сзади
Слайд 1МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ МОРДОВИЯ
Рузаевское отделение
Государственное бюджетное профессиональное образовательное учреждение РМ
«Саранский политехнический
техникум»
Слайд 2Европейская система расположения изображений
ГОСТ 2.305-68 устанавливает названия основных видов:
1 – вид
спереди
(главный вид)
2 – вид сверху
3 – вид слева
4 – вид справа
5 – вид снизу
6 – вид сзади
(главный вид)
2 – вид сверху
3 – вид слева
4 – вид справа
5 – вид снизу
6 – вид сзади

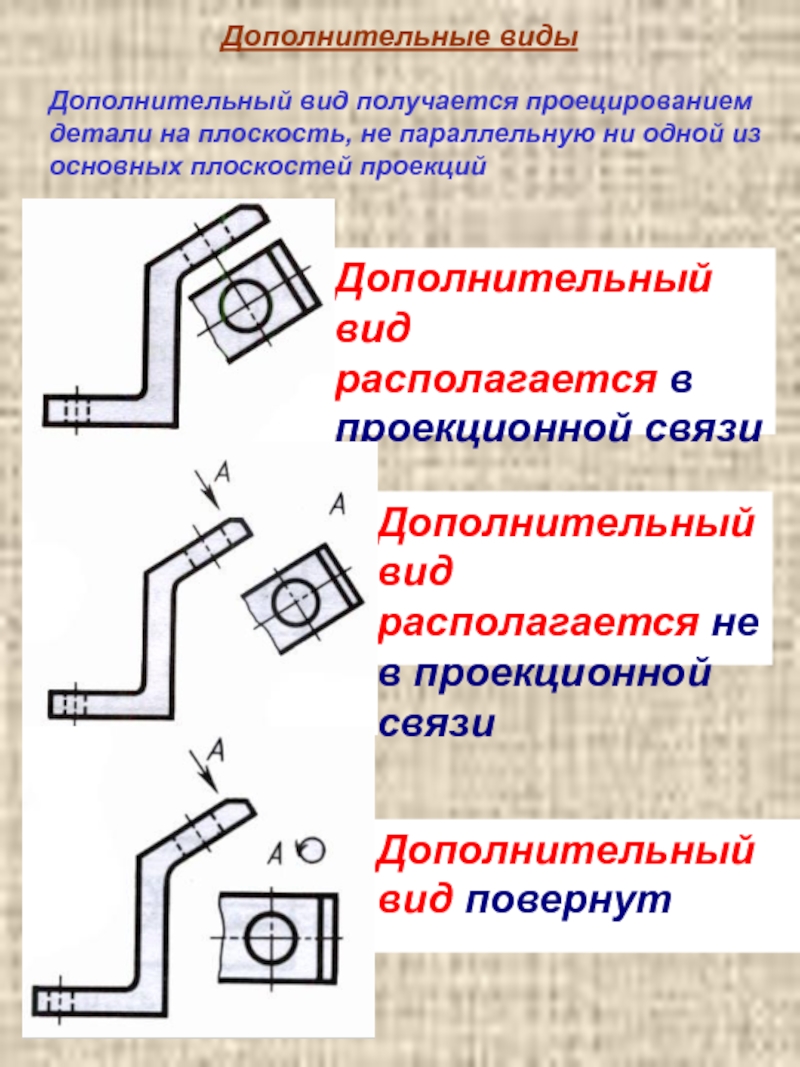

Слайд 3Дополнительные виды
Дополнительный вид располагается в проекционной связи
Дополнительный вид
располагается не в проекционной связи
Дополнительный вид повернут
Дополнительный вид получается проецированием детали на плоскость, не параллельную ни одной из основных плоскостей проекций

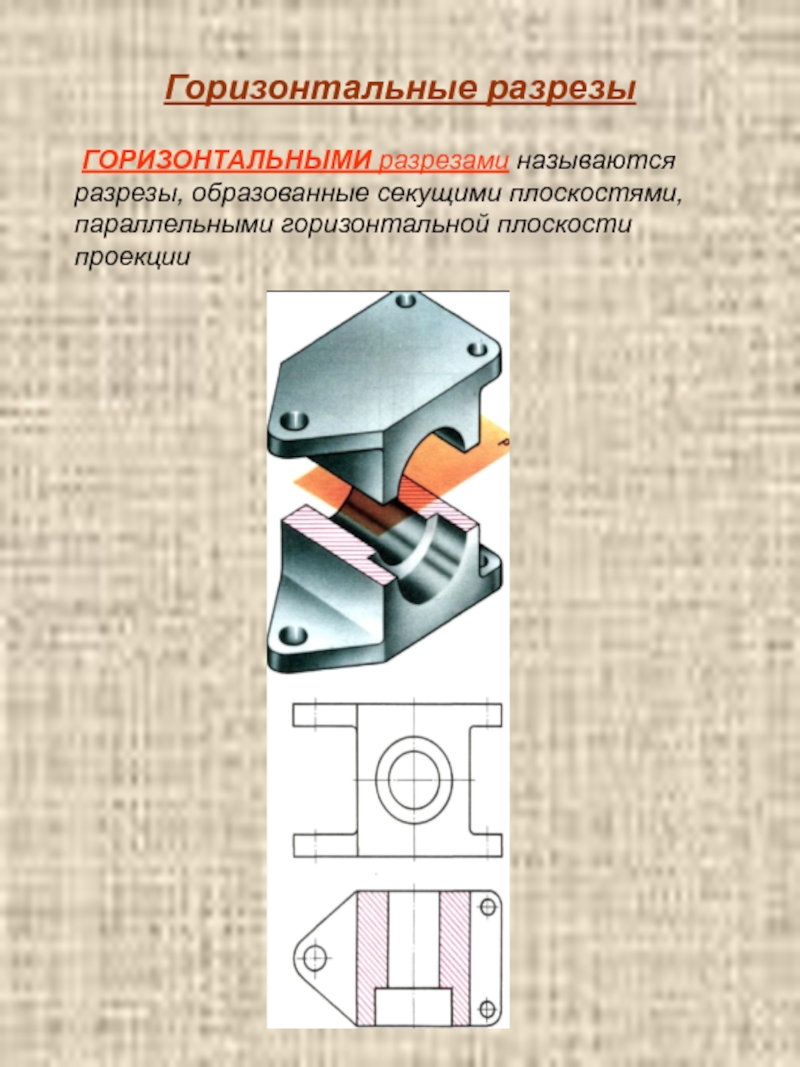

Слайд 5Горизонтальные разрезы
ГОРИЗОНТАЛЬНЫМИ разрезами называются разрезы, образованные секущими плоскостями, параллельными горизонтальной
плоскости проекции

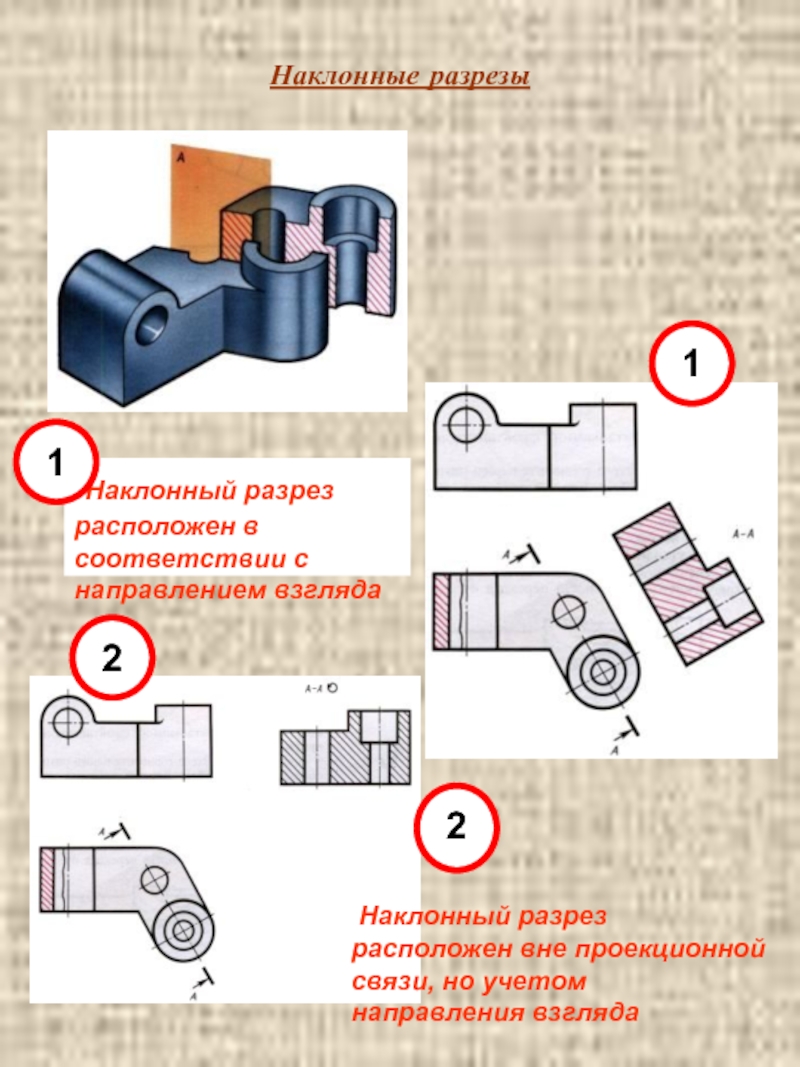

Слайд 7Наклонные разрезы
Наклонный разрез расположен в соответствии с направлением взгляда
Наклонный
разрез расположен вне проекционной связи, но учетом направления взгляда
1
2
2
1
Слайд 8Ступенчатые разрезы
Сложный разрез, образованный двумя и более параллельными секущими
плоскостями, называется ступенчатым
Ступенчатый горизонтальный разрез, образованный двумя секущими плоскостями
Допускается сложные разрезы располагать вне проекционной связи с другими изображениями
Слайд 9Ломаные разрезы
Ломаный разрез, полученный тремя секущими плоскостями
Ломаный разрез,
полученный двумя секущими плоскостями
Сложный разрез, образованный двумя и более секущими плоскостями, называется ломаным

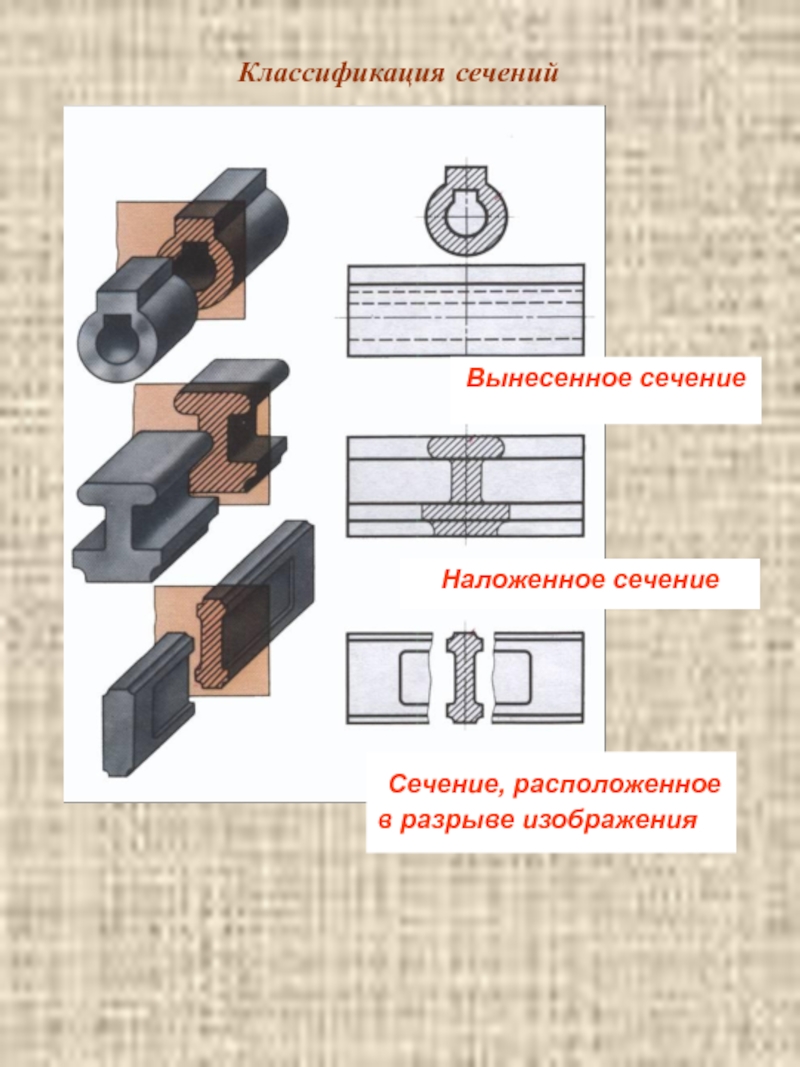

Слайд 10Классификация сечений
Сечение, расположенное в разрыве изображения
Наложенное сечение
Вынесенное сечение

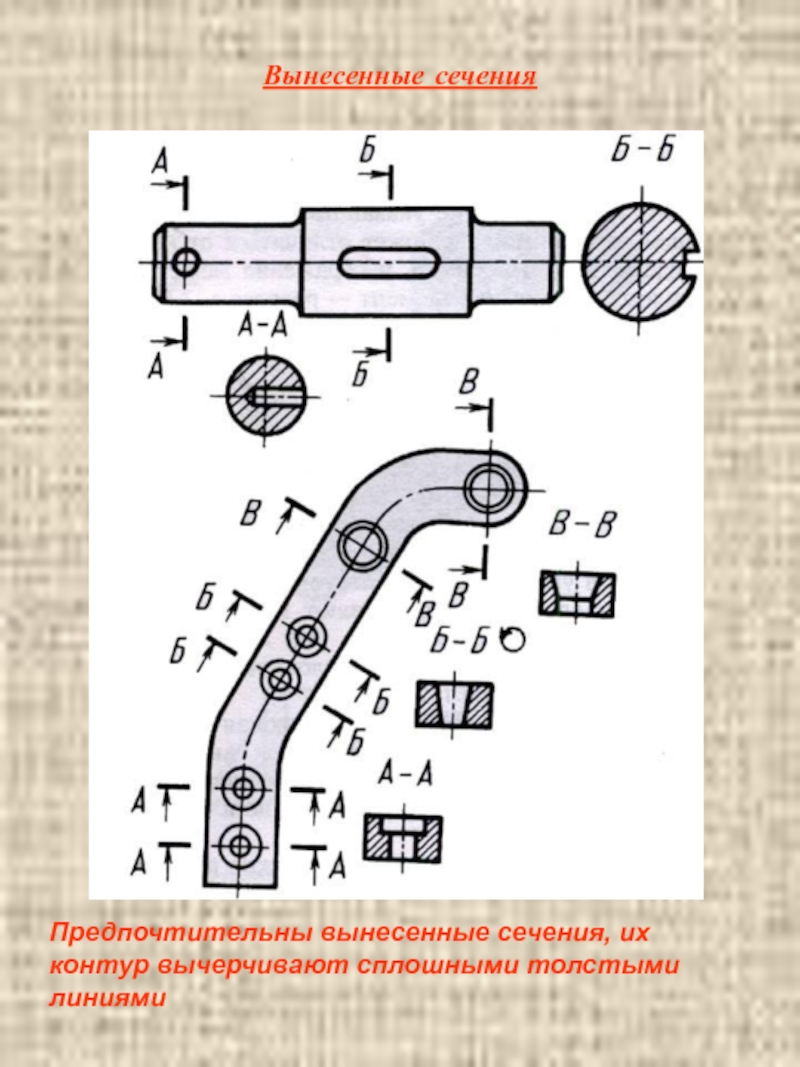

Слайд 11Вынесенные сечения
Предпочтительны вынесенные сечения, их контур вычерчивают сплошными толстыми линиями
Слайд 12Различие между разрезом и сечением
В сечении показывается только
то, что расположено в секущей плоскости
В разрезе показывается все то, что расположено в секущей плоскости и все то, что расположено за ней
1
2
2
1

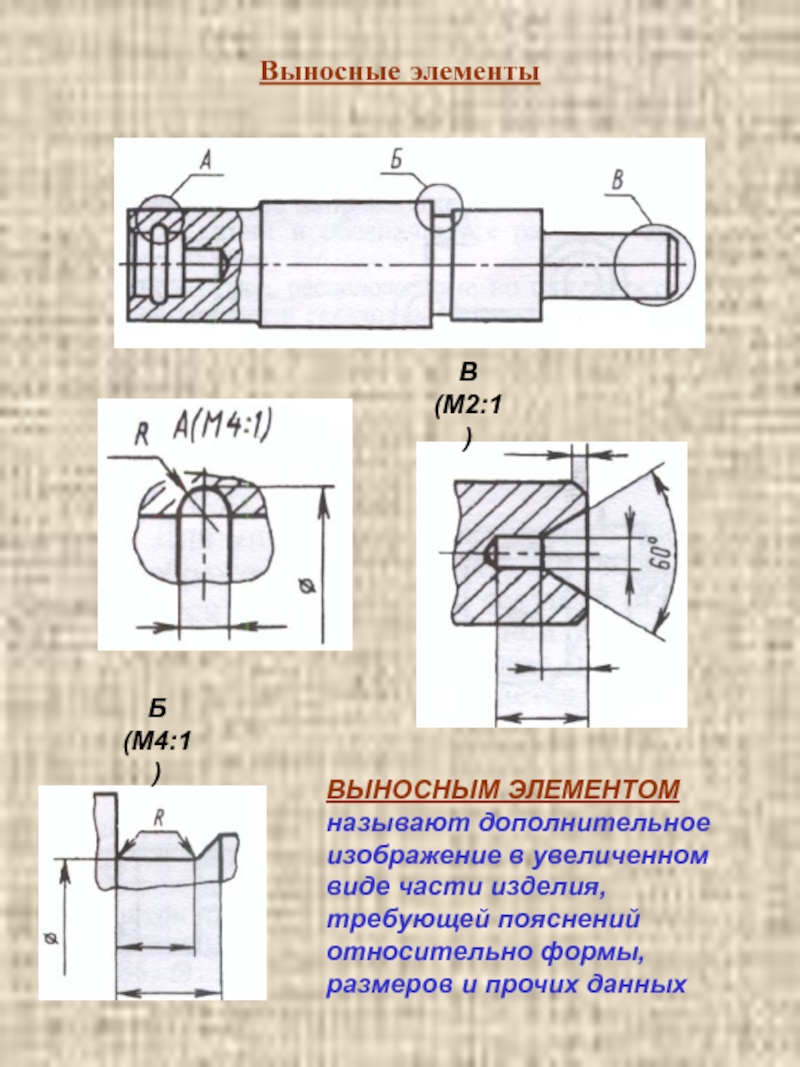

Слайд 13Выносные элементы
ВЫНОСНЫМ ЭЛЕМЕНТОМ называют дополнительное изображение в увеличенном виде части изделия,
требующей пояснений относительно формы, размеров и прочих данных
В(М2:1)
Б(М4:1)
