Презентация, доклад на тему Устройство и эксплуатация перфоратора дрели, шуруповерта

( шуруповерта, перфоратора)

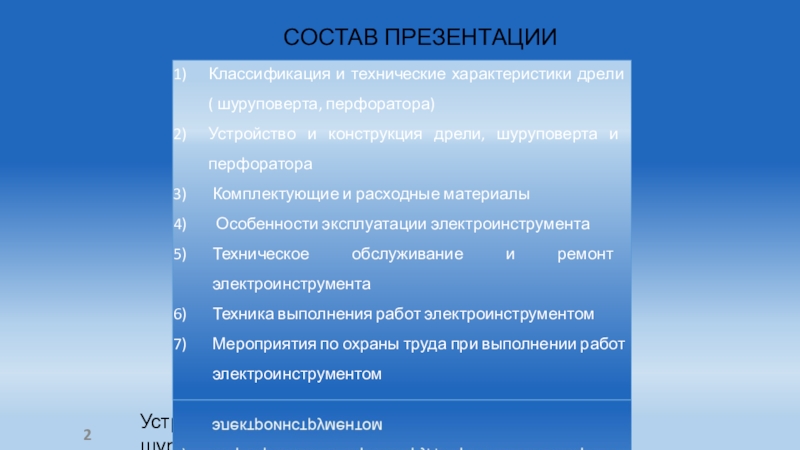

Устройство и конструкция дрели, шуруповерта и перфоратора
Комплектующие и расходные материалы
Особенности эксплуатации электроинструмента
Техническое обслуживание и ремонт электроинструмента
Техника выполнения работ электроинструментом
Мероприятия по охраны труда при выполнении работ электроинструментом

и эксплуатация перфоратора (дрели, шурупоферта)

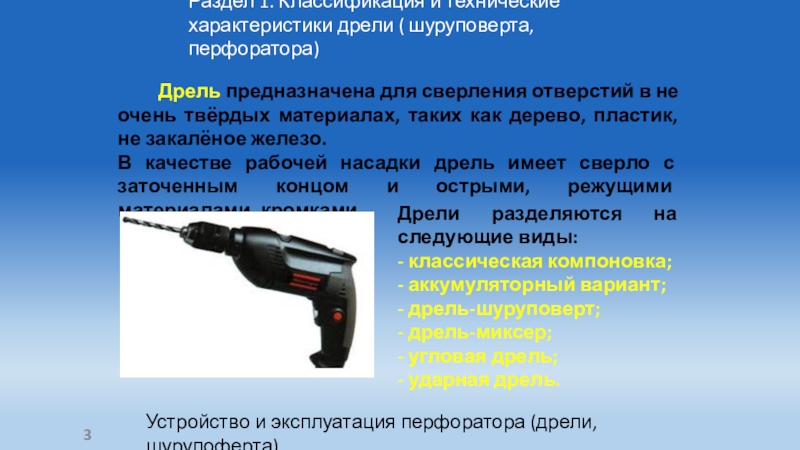

Дрель предназначена для сверления отверстий в не очень твёрдых материалах, таких как дерево, пластик, не закалёное железо.
В качестве рабочей насадки дрель имеет сверло с заточенным концом и острыми, режущими материалами, кромками.

Дрели разделяются на следующие виды:
- классическая компоновка;
- аккумуляторный вариант;
- дрель-шуруповерт;
- дрель-миксер;
- угловая дрель;
- ударная дрель.

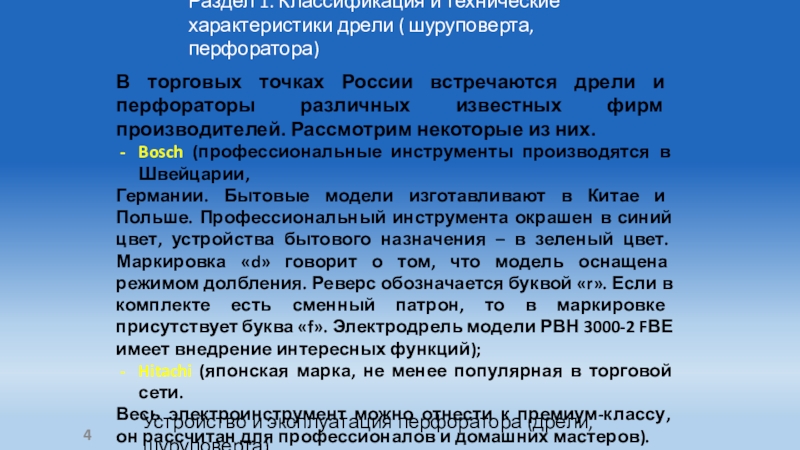

и перфораторы различных известных фирм производителей. Рассмотрим некоторые из них.
Bosch (профессиональные инструменты производятся в Швейцарии,
Германии. Бытовые модели изготавливают в Китае и Польше. Профессиональный инструмента окрашен в синий цвет, устройства бытового назначения – в зеленый цвет. Маркировка «d» говорит о том, что модель оснащена режимом долбления. Реверс обозначается буквой «r». Если в комплекте есть сменный патрон, то в маркировке присутствует буква «f». Электродрель модели РВН 3000-2 FВЕ имеет внедрение интересных функций);
Hitachi (японская марка, не менее популярная в торговой сети.
Весь электроинструмент можно отнести к премиум-классу, он рассчитан для профессионалов и домашних мастеров).

Раздел 1. Классификация и технические характеристики дрели ( шуруповерта, перфоратора)

торговле

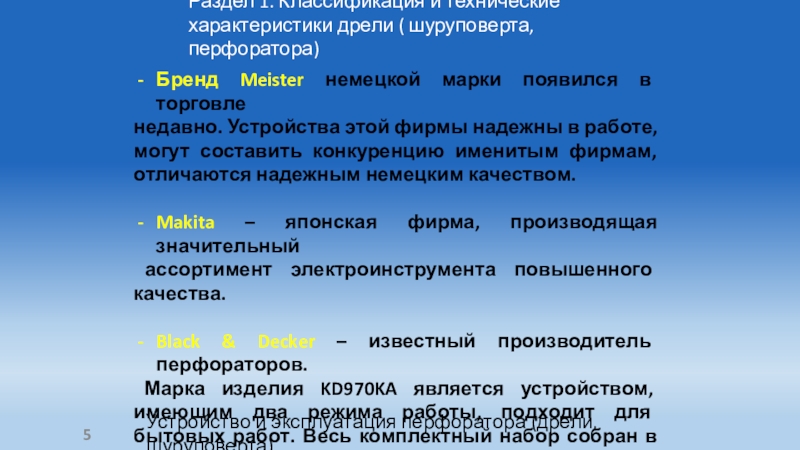

недавно. Устройства этой фирмы надежны в работе, могут составить конкуренцию именитым фирмам, отличаются надежным немецким качеством.

Makita – японская фирма, производящая значительный
ассортимент электроинструмента повышенного качества.

Black & Decker – известный производитель перфораторов.
Марка изделия KD970KA является устройством, имеющим два режима работы, подходит для бытовых работ. Весь комплектный набор собран в удобном кейсе. Мощность электромотора составляет 0,75 кВт.

Раздел 1. Классификация и технические характеристики дрели ( шуруповерта, перфоратора)

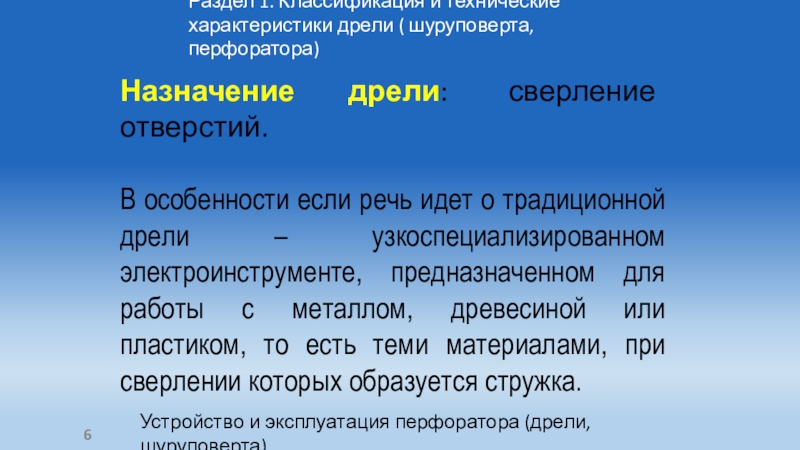

если речь идет о традиционной дрели – узкоспециализированном электроинструменте, предназначенном для работы с металлом, древесиной или пластиком, то есть теми материалами, при сверлении которых образуется стружка.

Раздел 1. Классификация и технические характеристики дрели ( шуруповерта, перфоратора)

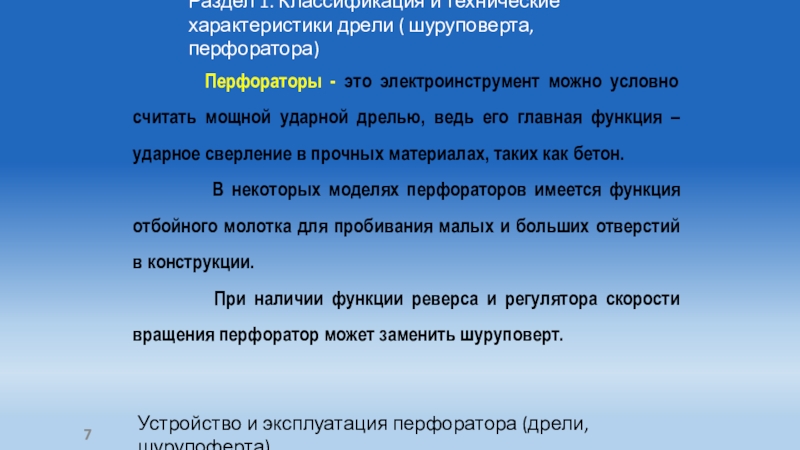

- это электроинструмент можно условно считать мощной ударной дрелью, ведь его главная функция – ударное сверление в прочных материалах, таких как бетон.
В некоторых моделях перфораторов имеется функция отбойного молотка для пробивания малых и больших отверстий в конструкции.
При наличии функции реверса и регулятора скорости вращения перфоратор может заменить шуруповерт.

Раздел 1. Классификация и технические характеристики дрели ( шуруповерта, перфоратора)

и эксплуатация перфоратора (дрели, шуруповерта)

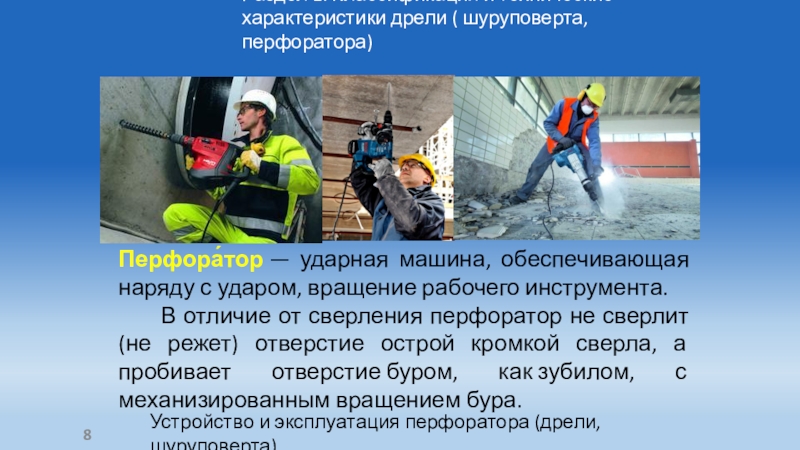

Перфора́тор — ударная машина, обеспечивающая наряду с ударом, вращение рабочего инструмента.
В отличие от сверления перфоратор не сверлит (не режет) отверстие острой кромкой сверла, а пробивает отверстие буром, как зубилом, с механизированным вращением бура.

и эксплуатация перфоратора (дрели, шуруповерта)

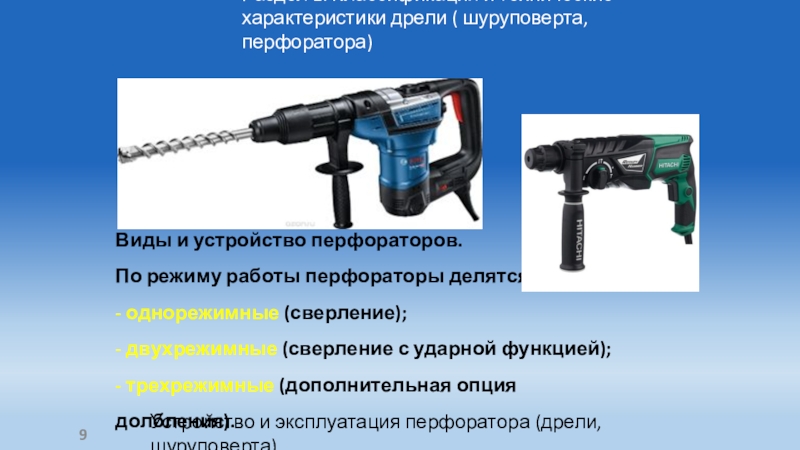

Виды и устройство перфораторов.
По режиму работы перфораторы делятся на:
- однорежимные (сверление);
- двухрежимные (сверление с ударной функцией);
- трехрежимные (дополнительная опция долбления).

и эксплуатация перфоратора (дрели, шуруповерта)

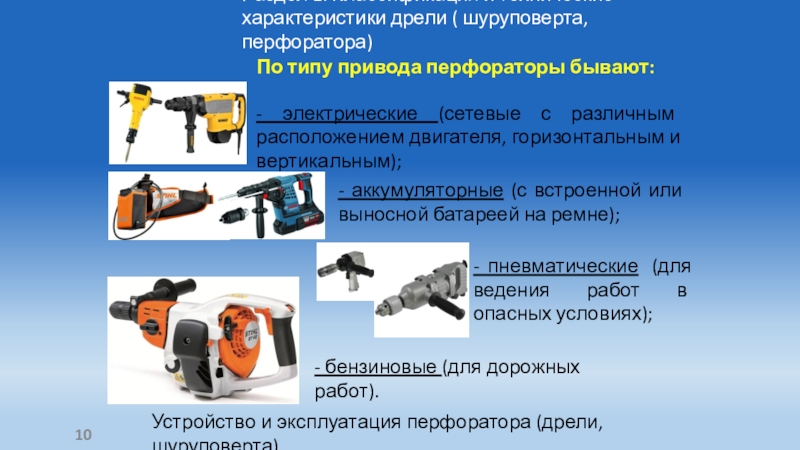

По типу привода перфораторы бывают:

- электрические (сетевые с различным расположением двигателя, горизонтальным и вертикальным);

- аккумуляторные (с встроенной или выносной батареей на ремне);

- пневматические  (для ведения работ в опасных условиях);

- бензиновые (для дорожных работ).

и эксплуатация перфоратора (дрели, шуруповерта)

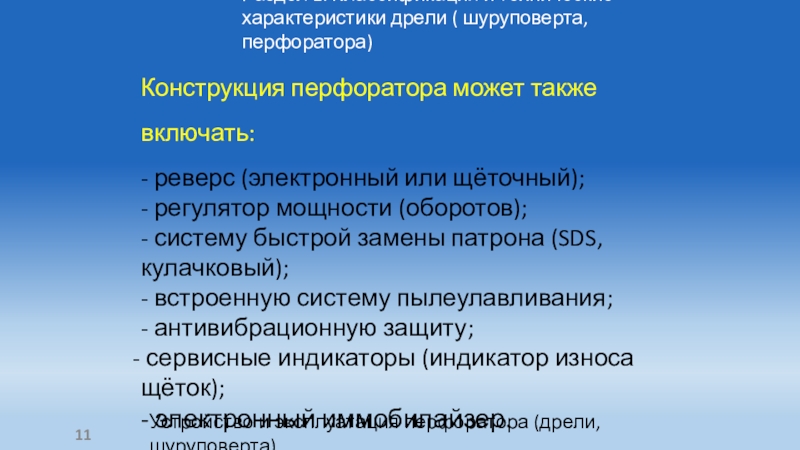

Конструкция перфоратора может также включать:
- реверс (электронный или щёточный);
- регулятор мощности (оборотов);
- систему быстрой замены патрона (SDS, кулачковый);
- встроенную систему пылеулавливания;
- антивибрационную защиту;
сервисные индикаторы (индикатор износа щёток);
- электронный иммобилайзер.

и эксплуатация перфоратора (дрели, шуруповерта)

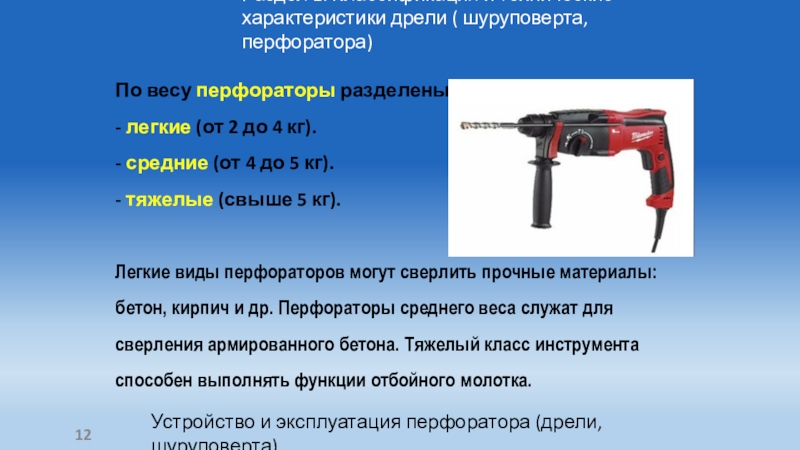

По весу перфораторы разделены на:
- легкие (от 2 до 4 кг).
- средние (от 4 до 5 кг).
- тяжелые (свыше 5 кг).

Легкие виды перфораторов могут сверлить прочные материалы: бетон, кирпич и др. Перфораторы среднего веса служат для сверления армированного бетона. Тяжелый класс инструмента способен выполнять функции отбойного молотка.

и эксплуатация перфоратора (дрели, шуруповерта)

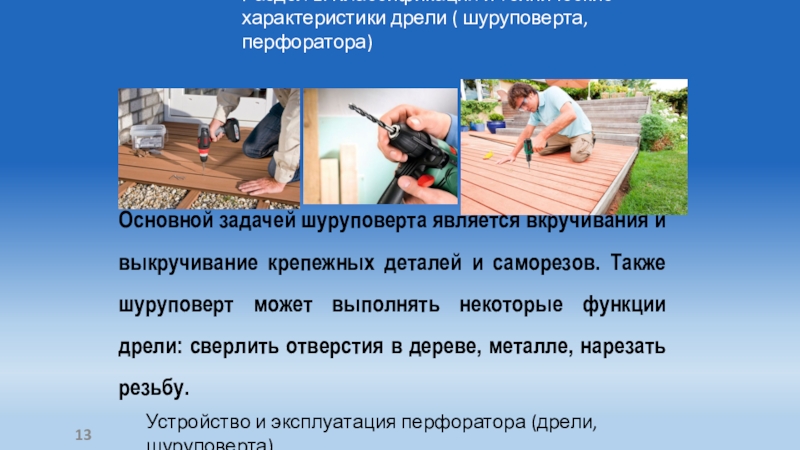

Основной задачей шуруповерта является вкручивания и выкручивание крепежных деталей и саморезов. Также шуруповерт может выполнять некоторые функции дрели: сверлить отверстия в дереве, металле, нарезать резьбу.

и эксплуатация перфоратора (дрели, шуруповерта)

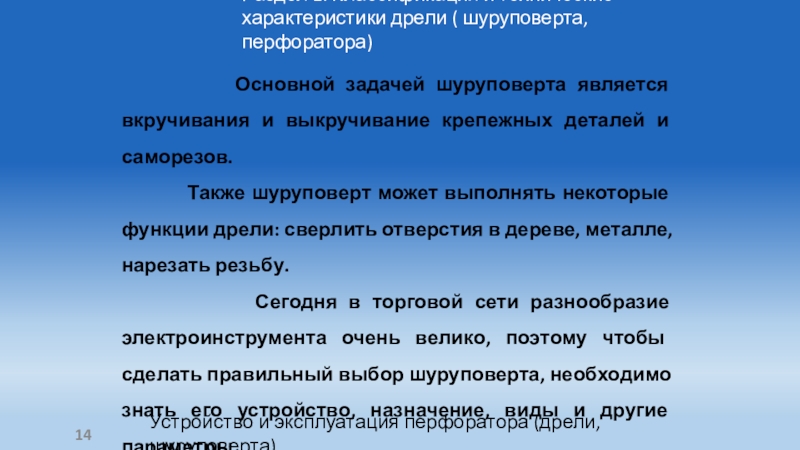

Основной задачей шуруповерта является вкручивания и выкручивание крепежных деталей и саморезов.
Также шуруповерт может выполнять некоторые функции дрели: сверлить отверстия в дереве, металле, нарезать резьбу.
Сегодня в торговой сети разнообразие электроинструмента очень велико, поэтому чтобы сделать правильный выбор шуруповерта, необходимо знать его устройство, назначение, виды и другие параметры.

и эксплуатация перфоратора (дрели, шуруповерта)

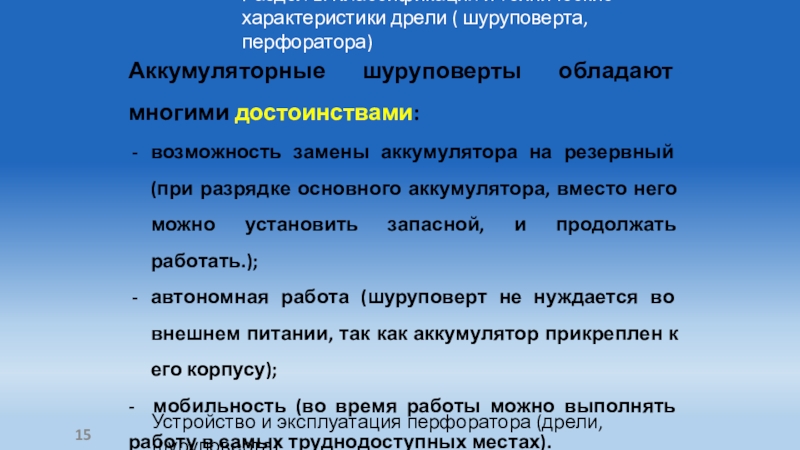

Аккумуляторные шуруповерты обладают многими достоинствами:
возможность замены аккумулятора на резервный (при разрядке основного аккумулятора, вместо него можно установить запасной, и продолжать работать.);
автономная работа (шуруповерт не нуждается во внешнем питании, так как аккумулятор прикреплен к его корпусу);
- мобильность (во время работы можно выполнять работу в самых труднодоступных местах).

и эксплуатация перфоратора (дрели, шуруповерта)

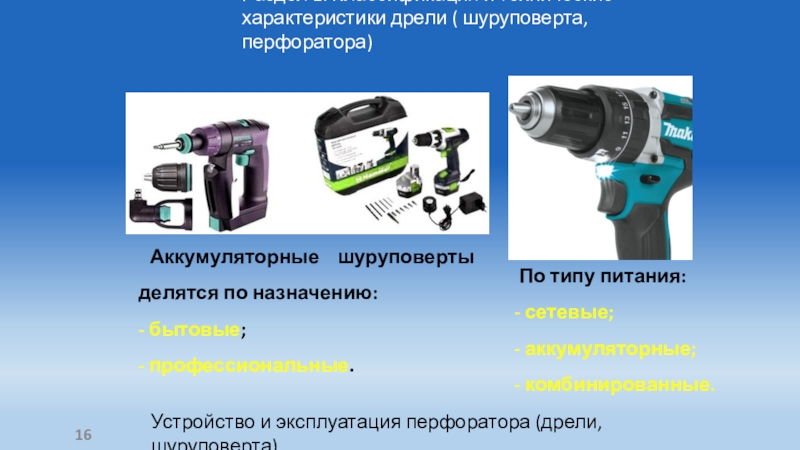

Аккумуляторные шуруповерты делятся по назначению:
- бытовые;
- профессиональные.

По типу питания:
- сетевые;
- аккумуляторные;
- комбинированные.

и эксплуатация перфоратора (дрели, шуруповерта)

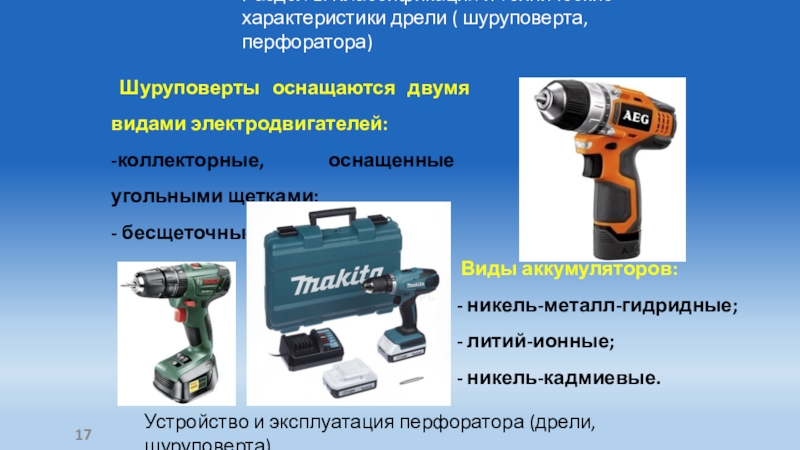

Виды аккумуляторов:
- никель-металл-гидридные;
- литий-ионные;
- никель-кадмиевые.

Шуруповерты оснащаются двумя видами электродвигателей:
-коллекторные, оснащенные угольными щетками;
- бесщеточные.

и эксплуатация перфоратора (дрели, шуруповерта)

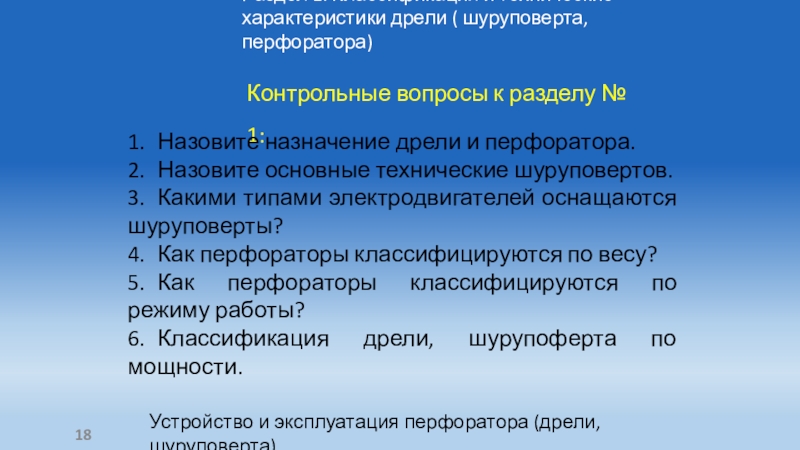

Контрольные вопросы к разделу № 1:

1. Назовите назначение дрели и перфоратора.
2. Назовите основные технические шуруповертов.
3. Какими типами электродвигателей оснащаются шуруповерты?
4. Как перфораторы классифицируются по весу?
5. Как перфораторы классифицируются по режиму работы?
6. Классификация дрели, шурупоферта по мощности.

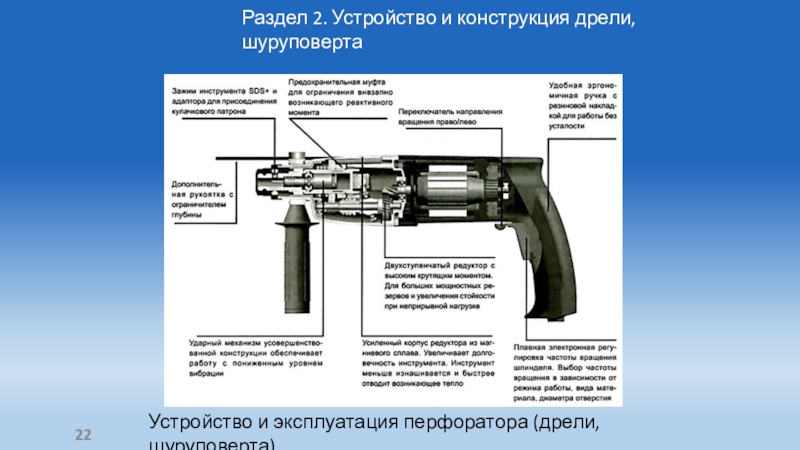

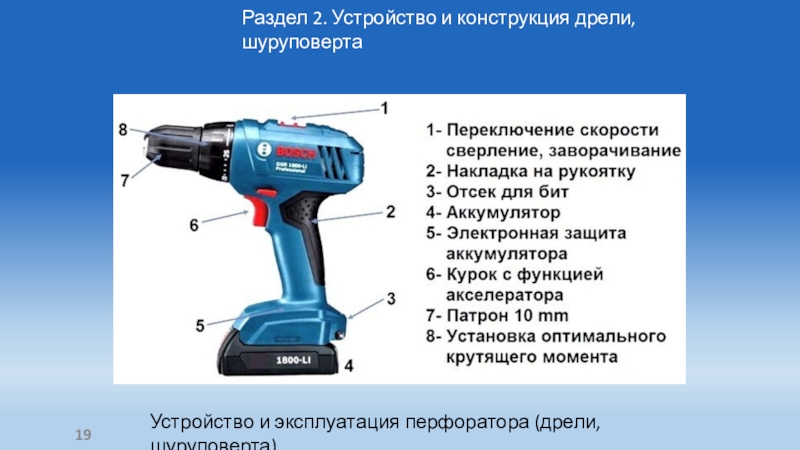

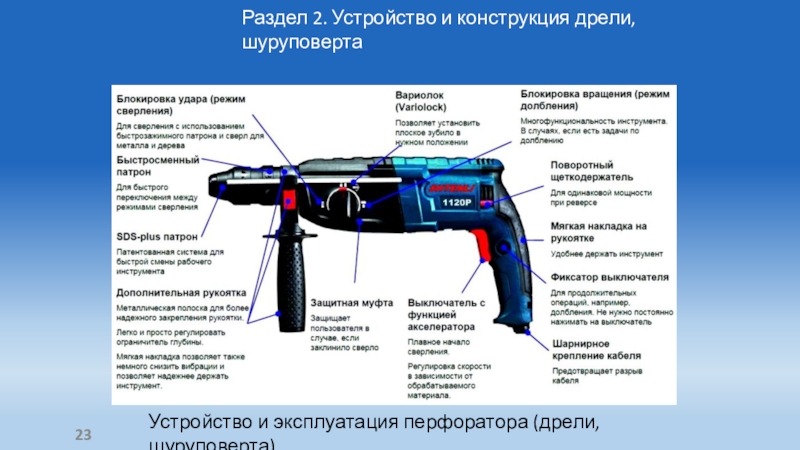

шуруповерта)

шуруповерта)

шуруповерта)

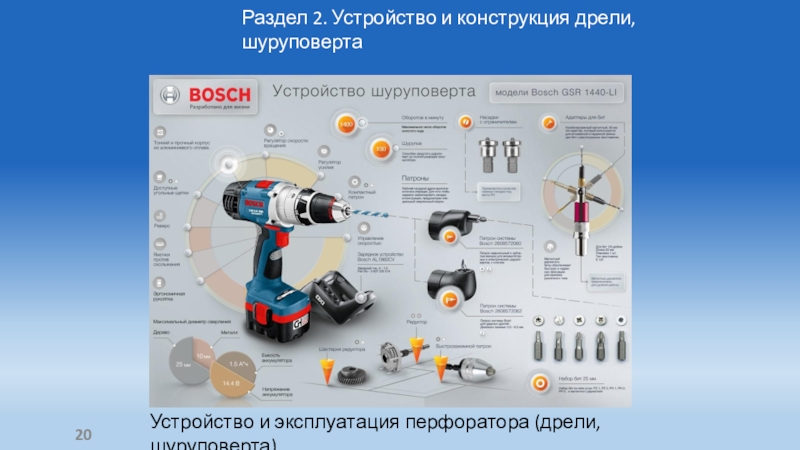

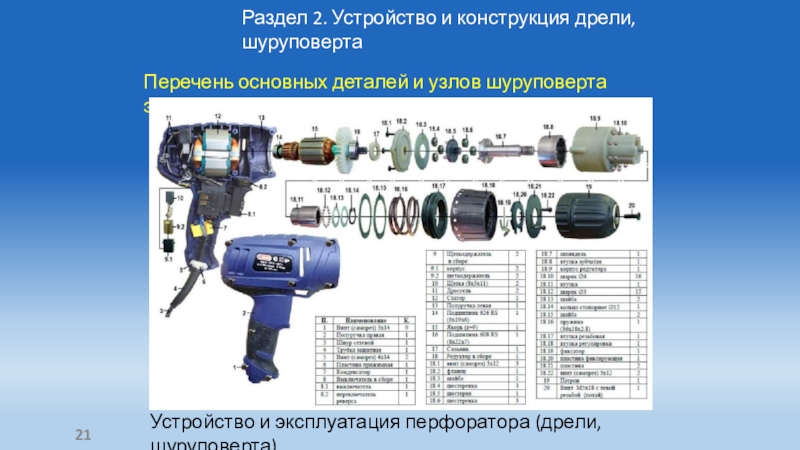

Перечень основных деталей и узлов шуруповерта электрического

шуруповерта)

шуруповерта)

шуруповерта)

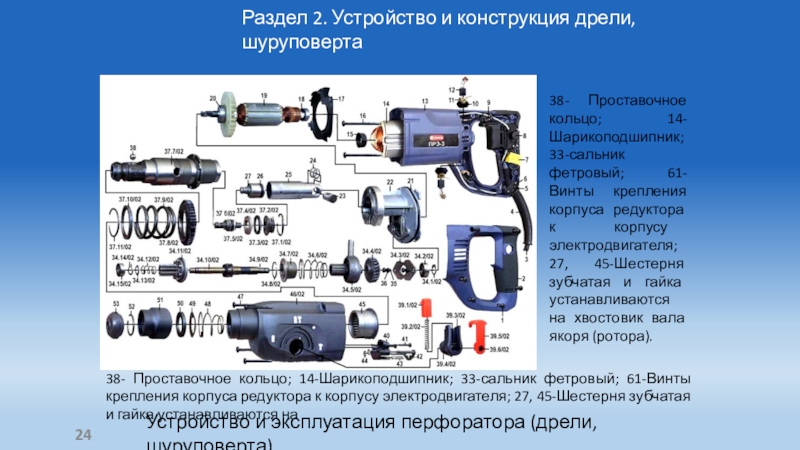

38- Проставочное кольцо; 14-Шарикоподшипник; 33-сальник фетровый; 61-Винты крепления корпуса редуктора к корпусу электродвигателя; 27, 45-Шестерня зубчатая и гайка устанавливаются на

38- Проставочное кольцо; 14-Шарикоподшипник; 33-сальник фетровый; 61-Винты крепления корпуса редуктора к корпусу электродвигателя; 27, 45-Шестерня зубчатая и гайка устанавливаются на хвостовик вала якоря (ротора).

шуруповерта)

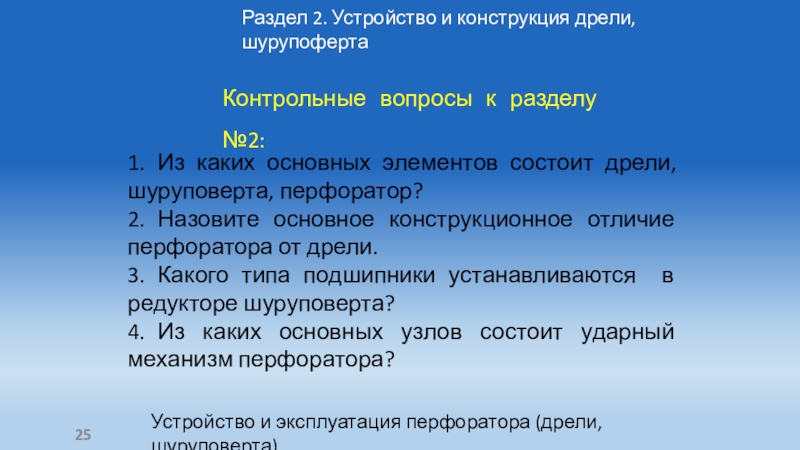

Контрольные вопросы к разделу №2:

1. Из каких основных элементов состоит дрели, шуруповерта, перфоратор?
2. Назовите основное конструкционное отличие перфоратора от дрели.
3. Какого типа подшипники устанавливаются в редукторе шуруповерта?
4. Из каких основных узлов состоит ударный механизм перфоратора?

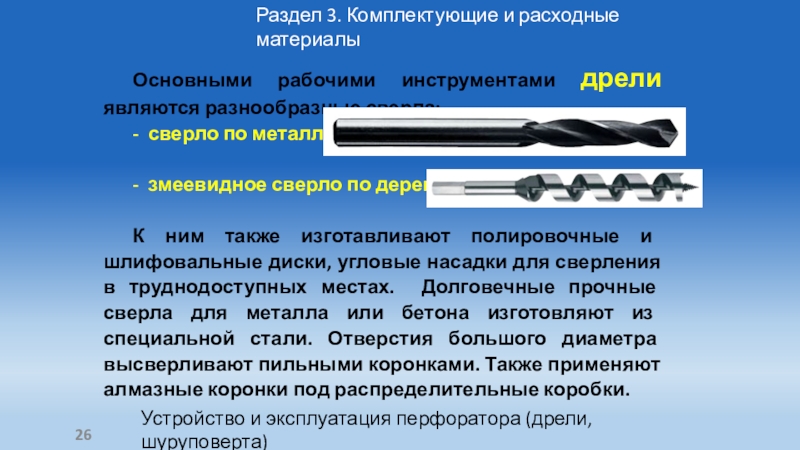

рабочими инструментами дрели являются разнообразные сверла:
- сверло по металлу;

- змеевидное сверло по дереву.

К ним также изготавливают полировочные и шлифовальные диски, угловые насадки для сверления в труднодоступных местах. Долговечные прочные сверла для металла или бетона изготовляют из специальной стали. Отверстия большого диаметра высверливают пильными коронками. Также применяют алмазные коронки под распределительные коробки.

И ФРЕЗЫ

ДОЛОТА

при использовании кулачкового патрона — все виды приспособлений, для дрелей:

МИКСЕРЫ

ТРАМБОВКИ

ЩЁТКИ

ПАТРОНЫ, ПРИСПОСОБЛЕНИЯ

С перфоратором могут применяться различные насадки:

для шуруповертов:

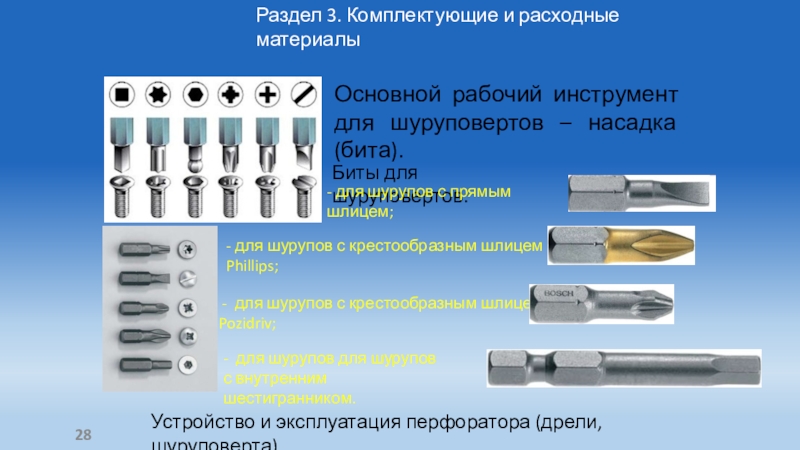

Основной рабочий инструмент для шуруповертов – насадка (бита).

- для шурупов с прямым шлицем;

- для шурупов с крестообразным шлицем Phillips;

- для шурупов с крестообразным шлицем Pozidriv;

- для шурупов для шурупов с внутренним шестигранником.

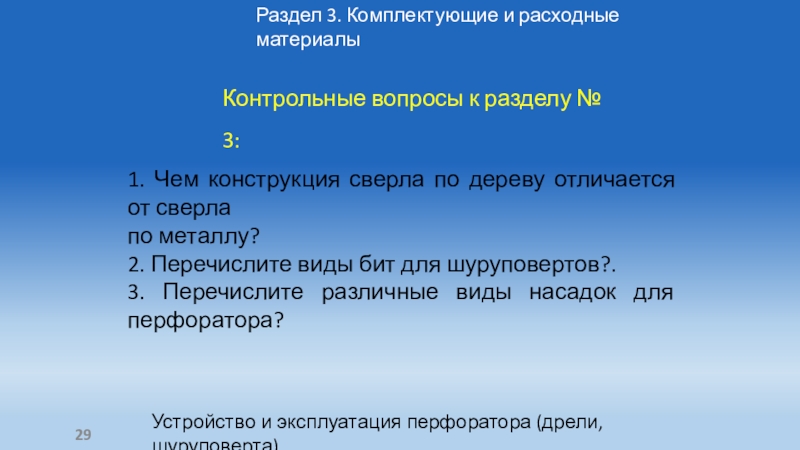

вопросы к разделу № 3:

1. Чем конструкция сверла по дереву отличается от сверла
по металлу?
2. Перечислите виды бит для шуруповертов?.
3. Перечислите различные виды насадок для перфоратора?

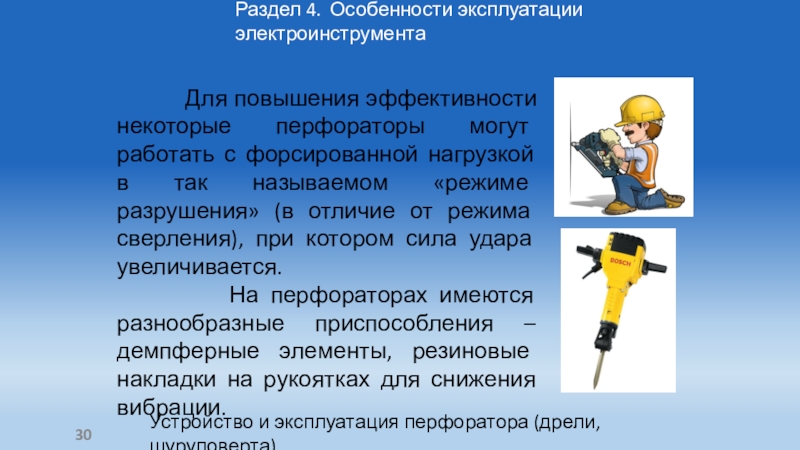

Для повышения эффективности некоторые перфораторы могут работать с форсированной нагрузкой в так называемом «режиме разрушения» (в отличие от режима сверления), при котором сила удара увеличивается.
На перфораторах имеются разнообразные приспособления – демпферные элементы, резиновые накладки на рукоятках для снижения вибрации.

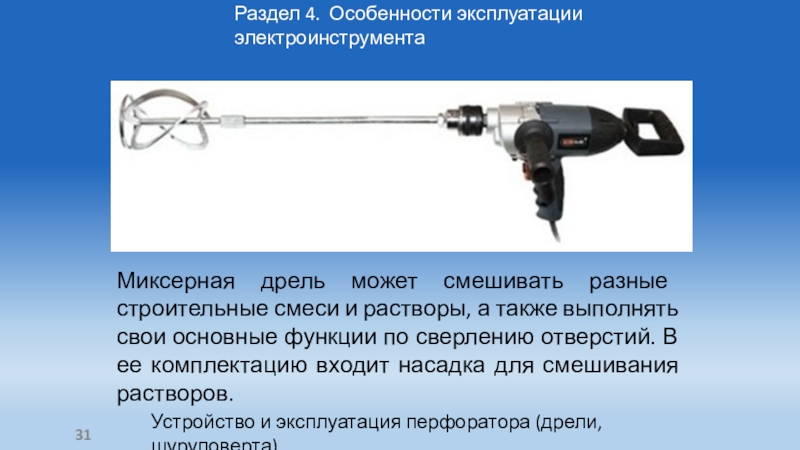

может смешивать разные строительные смеси и растворы, а также выполнять свои основные функции по сверлению отверстий. В ее комплектацию входит насадка для смешивания растворов.

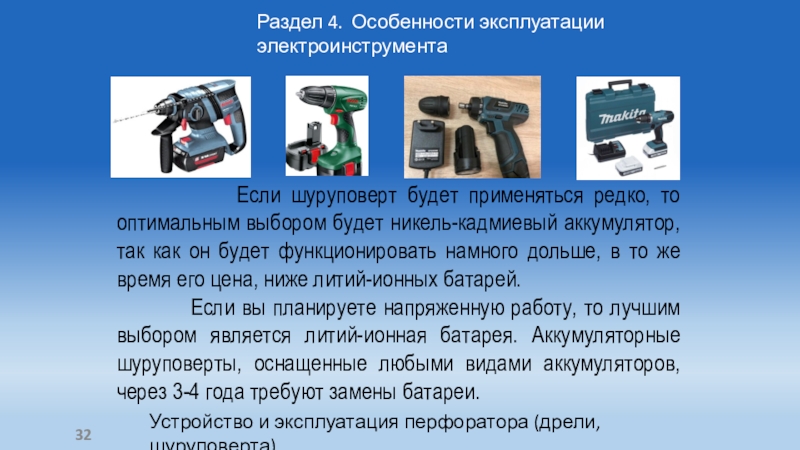

Если шуруповерт будет применяться редко, то оптимальным выбором будет никель-кадмиевый аккумулятор, так как он будет функционировать намного дольше, в то же время его цена, ниже литий-ионных батарей.
Если вы планируете напряженную работу, то лучшим выбором является литий-ионная батарея. Аккумуляторные шуруповерты, оснащенные любыми видами аккумуляторов, через 3-4 года требуют замены батареи.

к разделу №4:

1. Каким аккумуляторам следует отдать предпочтение, если планируется напряженная работа?
Как называется насадка, входящая в комплектацию перфоратора для смешивания компонентов раствора?
Какими приспособлениями оснащаются перфораторы для работы в ударном режиме?

шуруповерта)

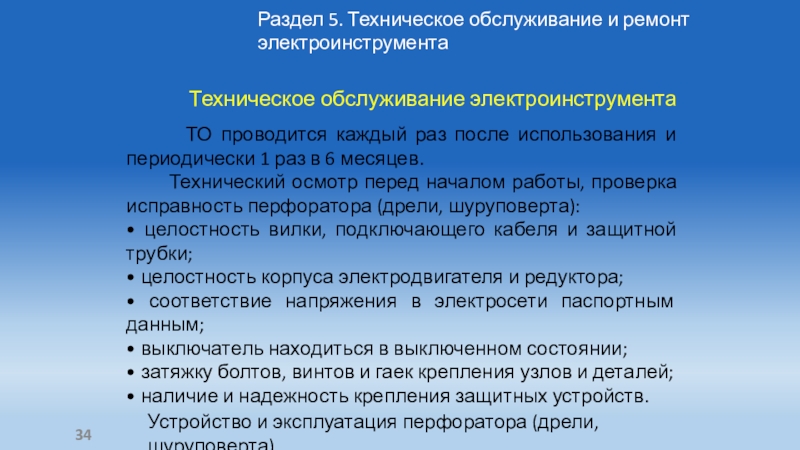

ТО проводится каждый раз после использования и периодически 1 раз в 6 месяцев.
Технический осмотр перед началом работы, проверка исправность перфоратора (дрели, шуруповерта):
• целостность вилки, подключающего кабеля и защитной трубки;
• целостность корпуса электродвигателя и редуктора;
• соответствие напряжения в электросети паспортным данным;
• выключатель находиться в выключенном состоянии;
• затяжку болтов, винтов и гаек крепления узлов и деталей;
• наличие и надежность крепления защитных устройств.

Техническое обслуживание электроинструмента

шуруповерта)

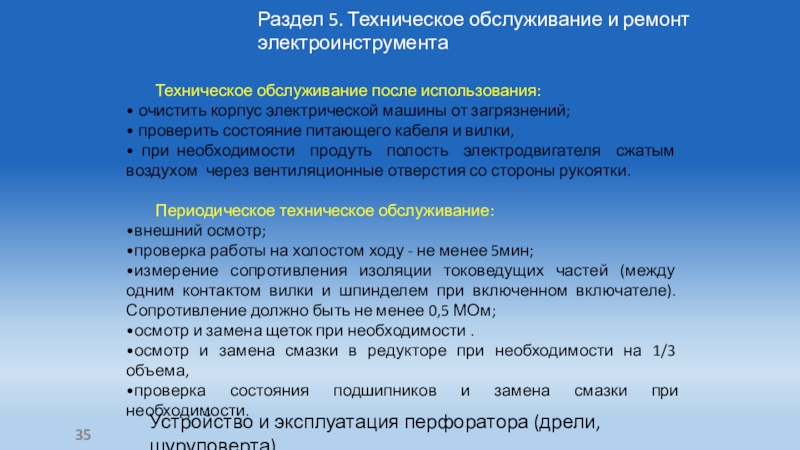

Техническое обслуживание после использования:
• очистить корпус электрической машины от загрязнений;
• проверить состояние питающего кабеля и вилки,
• при необходимости продуть полость электродвигателя сжатым воздухом через вентиляционные отверстия со стороны рукоятки.

Периодическое техническое обслуживание:
•внешний осмотр;
•проверка работы на холостом ходу - не менее 5мин;
•измерение сопротивления изоляции токоведущих частей (между одним контактом вилки и шпинделем при включенном включателе). Сопротивление должно быть не менее 0,5 МОм;
•осмотр и замена щеток при необходимости .
•осмотр и замена смазки в редукторе при необходимости на 1/3 объема,
•проверка состояния подшипников и замена смазки при необходимости.

шуруповерта)

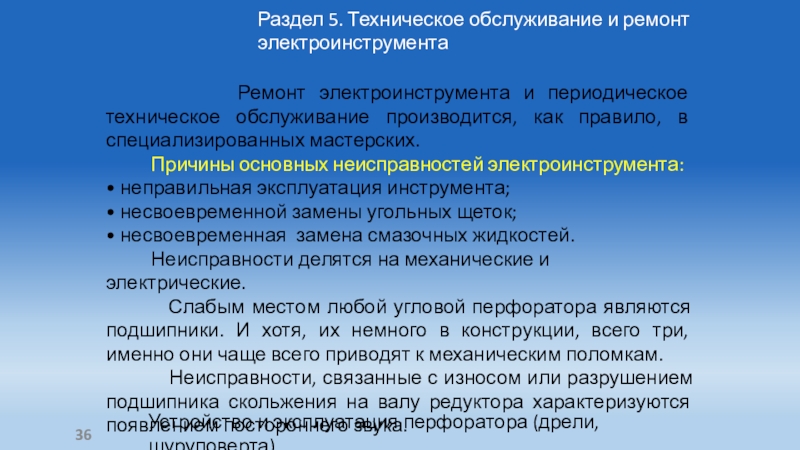

Ремонт электроинструмента и периодическое техническое обслуживание производится, как правило, в специализированных мастерских.
Причины основных неисправностей электроинструмента:
• неправильная эксплуатация инструмента;
• несвоевременной замены угольных щеток;
• несвоевременная замена смазочных жидкостей.
Неисправности делятся на механические и электрические.
Слабым местом любой угловой перфоратора являются подшипники. И хотя, их немного в конструкции, всего три, именно они чаще всего приводят к механическим поломкам.
Неисправности, связанные с износом или разрушением подшипника скольжения на валу редуктора характеризуются появлением постороннего звука.

шуруповерта)

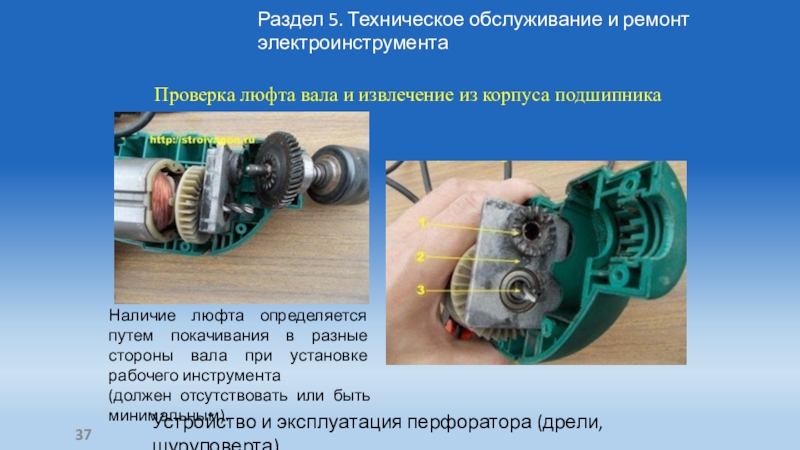

Проверка люфта вала и извлечение из корпуса подшипника

Наличие люфта определяется путем покачивания в разные стороны вала при установке рабочего инструмента
(должен отсутствовать или быть минимальным).

шуруповерта)

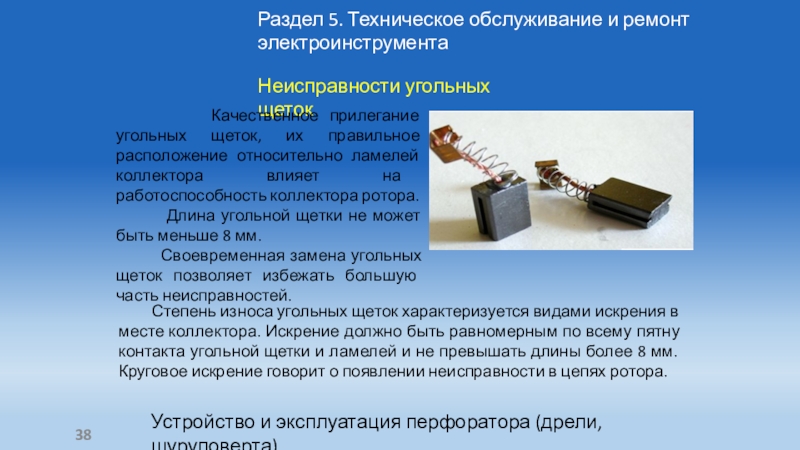

Неисправности угольных щеток

Степень износа угольных щеток характеризуется видами искрения в месте коллектора. Искрение должно быть равномерным по всему пятну контакта угольной щетки и ламелей и не превышать длины более 8 мм. Круговое искрение говорит о появлении неисправности в цепях ротора.

Качественное прилегание угольных щеток, их правильное расположение относительно ламелей коллектора влияет на работоспособность коллектора ротора.
Длина угольной щетки не может быть меньше 8 мм.
Своевременная замена угольных щеток позволяет избежать большую часть неисправностей.

шуруповерта)

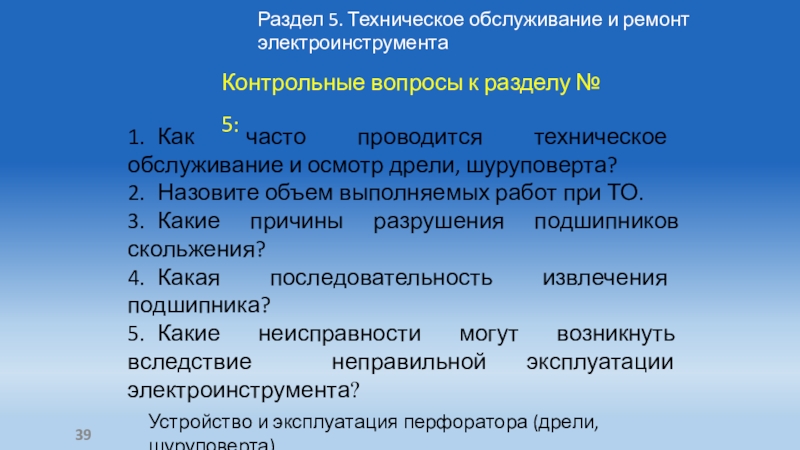

Контрольные вопросы к разделу № 5:

1. Как часто проводится техническое обслуживание и осмотр дрели, шуруповерта?
2. Назовите объем выполняемых работ при ТО.
3. Какие причины разрушения подшипников скольжения?
4. Какая последовательность извлечения подшипника?
5. Какие неисправности могут возникнуть вследствие неправильной эксплуатации электроинструмента?

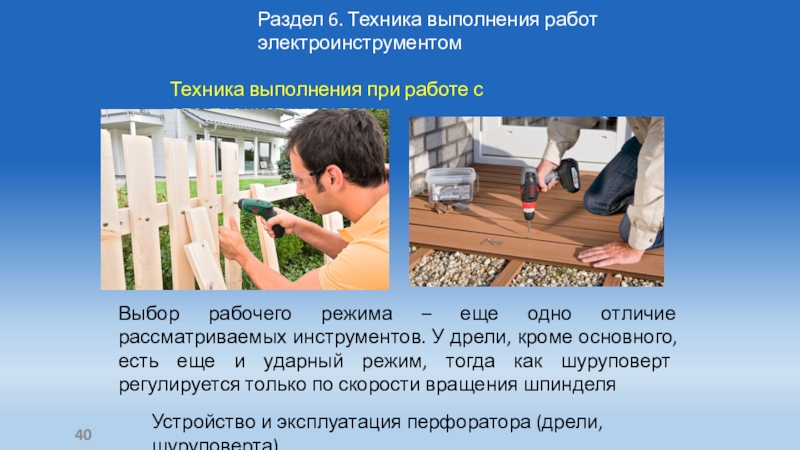

выполнения при работе с электроинструментом

Выбор рабочего режима – еще одно отличие рассматриваемых инструментов. У дрели, кроме основного, есть еще и ударный режим, тогда как шуруповерт регулируется только по скорости вращения шпинделя

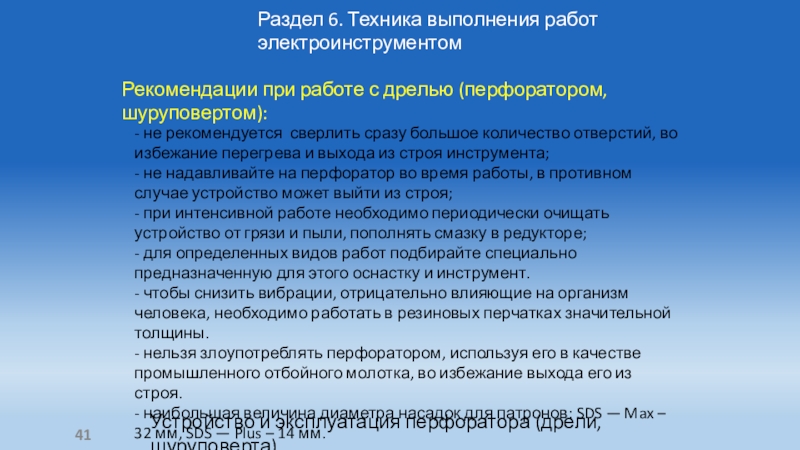

при работе с дрелью (перфоратором, шуруповертом):

- не рекомендуется сверлить сразу большое количество отверстий, во избежание перегрева и выхода из строя инструмента;
- не надавливайте на перфоратор во время работы, в противном случае устройство может выйти из строя;
- при интенсивной работе необходимо периодически очищать устройство от грязи и пыли, пополнять смазку в редукторе;
- для определенных видов работ подбирайте специально предназначенную для этого оснастку и инструмент.
- чтобы снизить вибрации, отрицательно влияющие на организм человека, необходимо работать в резиновых перчатках значительной толщины.
- нельзя злоупотреблять перфоратором, используя его в качестве промышленного отбойного молотка, во избежание выхода его из строя.
- наибольшая величина диаметра насадок для патронов: SDS — Max – 32 мм, SDS — Plus – 14 мм.

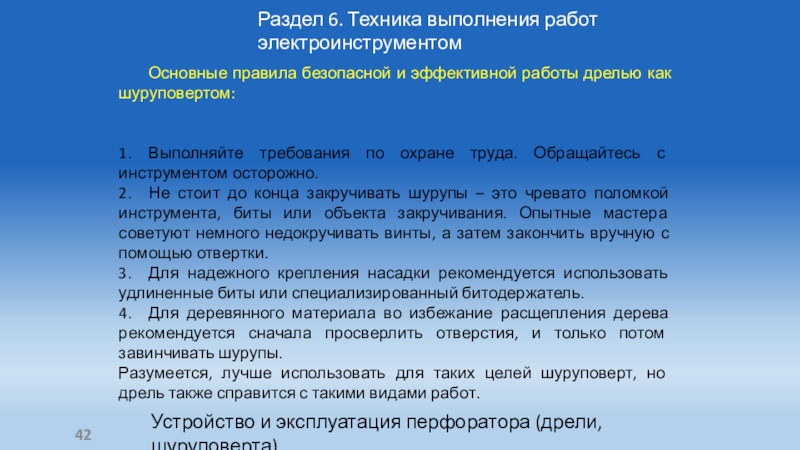

Основные правила безопасной и эффективной работы дрелью как шуруповертом:


1. Выполняйте требования по охране труда. Обращайтесь с инструментом осторожно.
2. Не стоит до конца закручивать шурупы – это чревато поломкой инструмента, биты или объекта закручивания. Опытные мастера советуют немного недокручивать винты, а затем закончить вручную с помощью отвертки.
3. Для надежного крепления насадки рекомендуется использовать удлиненные биты или специализированный битодержатель.
4. Для деревянного материала во избежание расщепления дерева рекомендуется сначала просверлить отверстия, и только потом завинчивать шурупы.
Разумеется, лучше использовать для таких целей шуруповерт, но дрель также справится с такими видами работ.

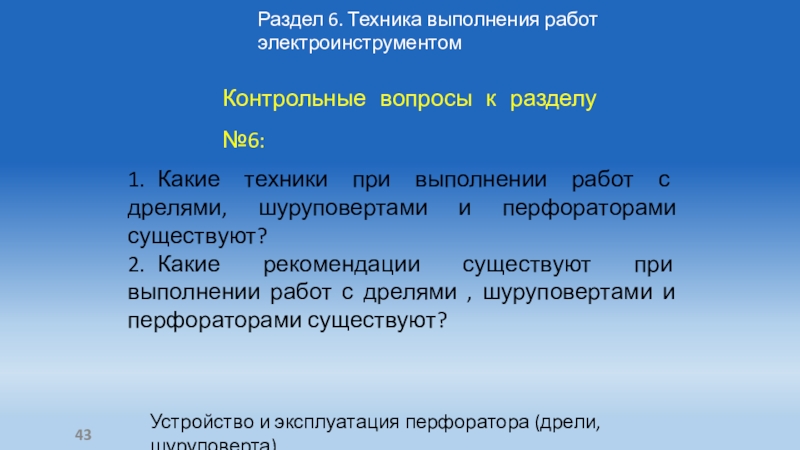

вопросы к разделу №6:

1. Какие техники при выполнении работ с дрелями, шуруповертами и перфораторами существуют?
2. Какие рекомендации существуют при выполнении работ с дрелями , шуруповертами и перфораторами существуют?

эксплуатация перфоратора (дрели, шуруповерта)

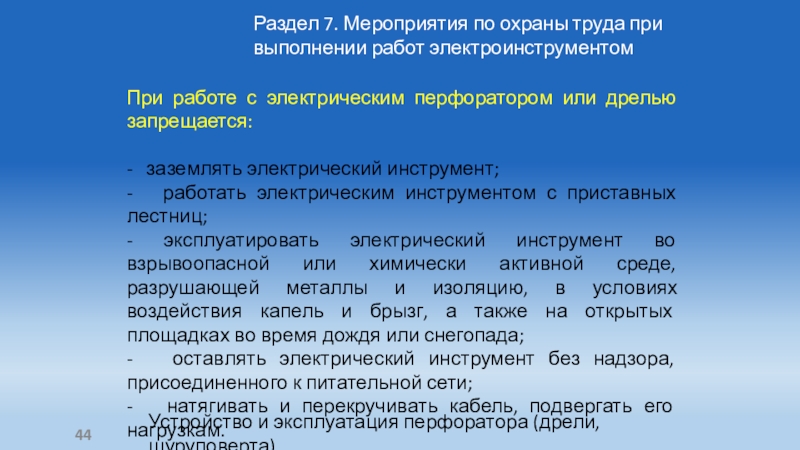

При работе с электрическим перфоратором или дрелью запрещается:

- заземлять электрический инструмент;
- работать электрическим инструментом с приставных лестниц;
- эксплуатировать электрический инструмент во взрывоопасной или химически активной среде, разрушающей металлы и изоляцию, в условиях воздействия капель и брызг, а также на открытых площадках во время дождя или снегопада;
- оставлять электрический инструмент без надзора, присоединенного к питательной сети;
- натягивать и перекручивать кабель, подвергать его нагрузкам.

эксплуатация перфоратора (дрели, шуруповерта)

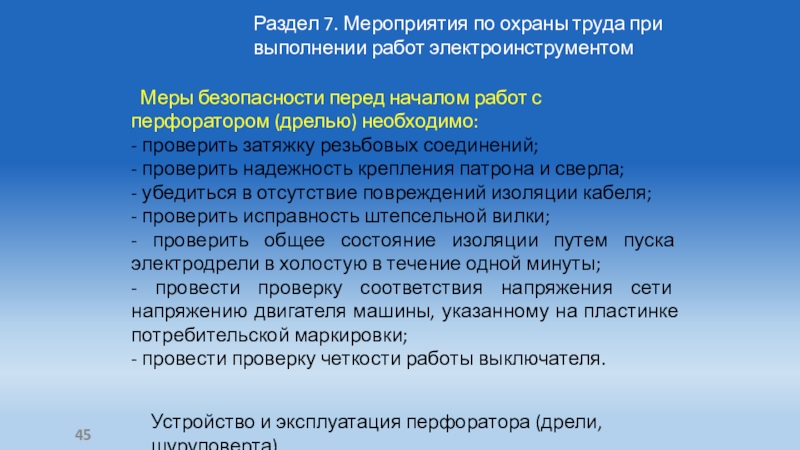

Меры безопасности перед началом работ с перфоратором (дрелью) необходимо:
- проверить затяжку резьбовых соединений;
- проверить надежность крепления патрона и сверла;
- убедиться в отсутствие повреждений изоляции кабеля;
- проверить исправность штепсельной вилки;
- проверить общее состояние изоляции путем пуска электродрели в холостую в течение одной минуты;
- провести проверку соответствия напряжения сети напряжению двигателя машины, указанному на пластинке потребительской маркировки;
- провести проверку четкости работы выключателя.

эксплуатация перфоратора (дрели, шуруповерта)

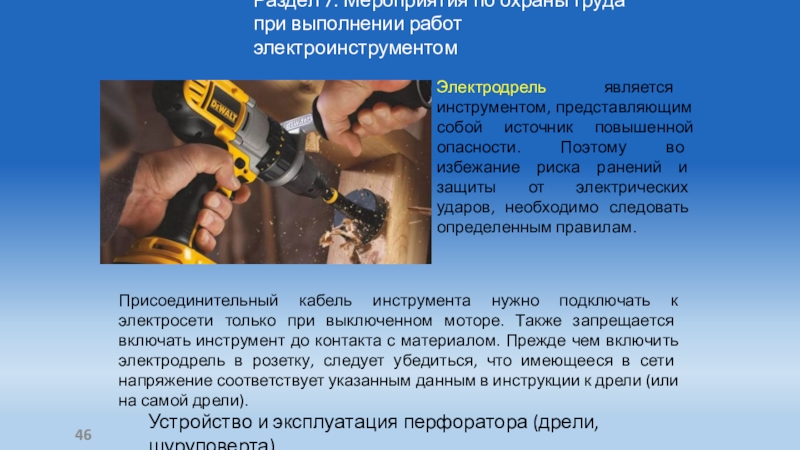

Присоединительный кабель инструмента нужно подключать к электросети только при выключенном моторе. Также запрещается включать инструмент до контакта с материалом. Прежде чем включить электродрель в розетку, следует убедиться, что имеющееся в сети напряжение соответствует указанным данным в инструкции к дрели (или на самой дрели).

Электродрель является инструментом, представляющим собой источник повышенной опасности. Поэтому во избежание риска ранений и защиты от электрических ударов, необходимо следовать определенным правилам.

эксплуатация перфоратора (дрели, шуруповерта)

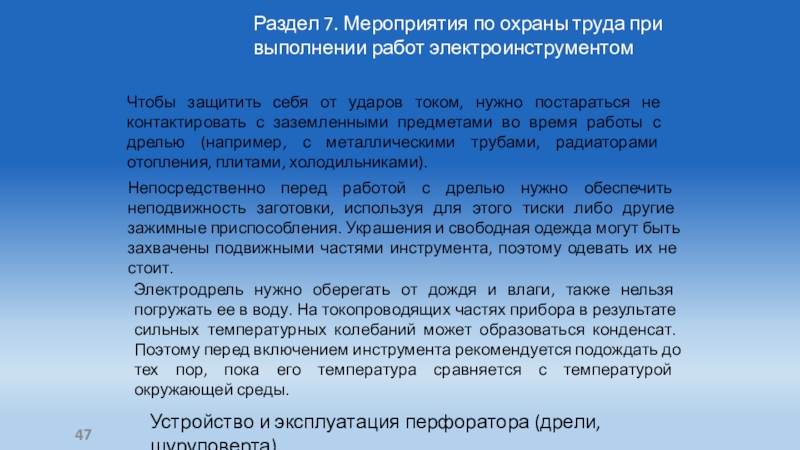

Электродрель нужно оберегать от дождя и влаги, также нельзя погружать ее в воду. На токопроводящих частях прибора в результате сильных температурных колебаний может образоваться конденсат. Поэтому перед включением инструмента рекомендуется подождать до тех пор, пока его температура сравняется с температурой окружающей среды.

Непосредственно перед работой с дрелью нужно обеспечить неподвижность заготовки, используя для этого тиски либо другие зажимные приспособления. Украшения и свободная одежда могут быть захвачены подвижными частями инструмента, поэтому одевать их не стоит.

Чтобы защитить себя от ударов током, нужно постараться не контактировать с заземленными предметами во время работы с дрелью (например, с металлическими трубами, радиаторами отопления, плитами, холодильниками).

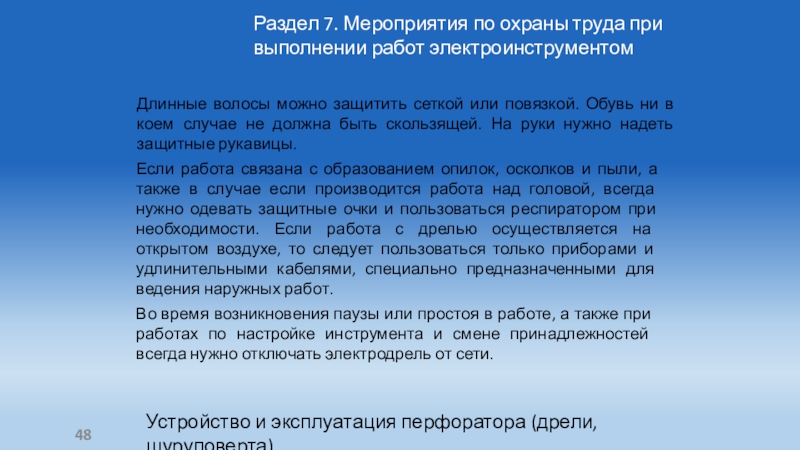

в работе, а также при работах по настройке инструмента и смене принадлежностей всегда нужно отключать электродрель от сети.

Если работа связана с образованием опилок, осколков и пыли, а также в случае если производится работа над головой, всегда нужно одевать защитные очки и пользоваться респиратором при необходимости. Если работа с дрелью осуществляется на открытом воздухе, то следует пользоваться только приборами и удлинительными кабелями, специально предназначенными для ведения наружных работ.

Длинные волосы можно защитить сеткой или повязкой. Обувь ни в коем случае не должна быть скользящей. На руки нужно надеть защитные рукавицы.

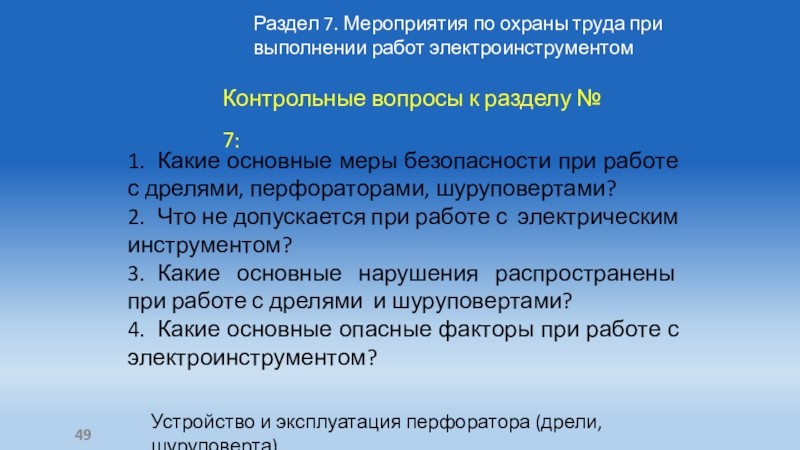

Раздел 7. Мероприятия по охраны труда при выполнении работ электроинструментом

основные меры безопасности при работе с дрелями, перфораторами, шуруповертами?
2. Что не допускается при работе с электрическим инструментом?
3. Какие основные нарушения распространены при работе с дрелями и шуруповертами?
4. Какие основные опасные факторы при работе с электроинструментом?

Раздел 7. Мероприятия по охраны труда при выполнении работ электроинструментом
