Презентация, доклад на тему Устранение прекращения подачи сырья в колонну. План действий.

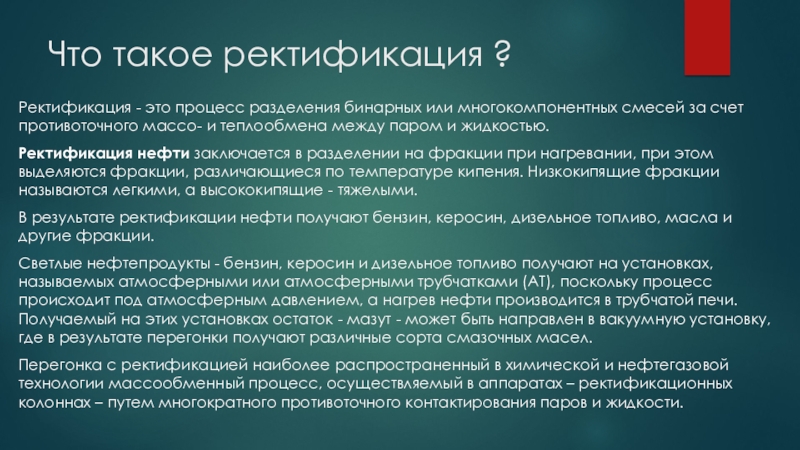

смесей за счет противоточного массо- и теплообмена между паром и жидкостью.
Ректификация нефти заключается в разделении на фракции при нагревании, при этом выделяются фракции, различающиеся по температуре кипения. Низкокипящие фракции называются легкими, а высококипящие - тяжелыми.
В результате ректификации нефти получают бензин, керосин, дизельное топливо, масла и другие фракции.
Светлые нефтепродукты - бензин, керосин и дизельное топливо получают на установках, называемых атмосферными или атмосферными трубчатками (AT), поскольку процесс происходит под атмосферным давлением, а нагрев нефти производится в трубчатой печи. Получаемый на этих установках остаток - мазут - может быть направлен в вакуумную установку, где в результате перегонки получают различные сорта смазочных масел.
Перегонка с ректификацией наиболее распространенный в химической и нефтегазовой технологии массообменный процесс, осуществляемый в аппаратах – ректификационных колоннах – путем многократного противоточного контактирования паров и жидкости.

катализатора реактора Р-201 из-за резкого повышения температуры;
· попаданию ВСГ обратным ходом в резервуары промпарка вследствие недостаточной запирающей способности обратных клапанов на насосах Н-201/1,2,3,4 и Н-202/1,2;
· резкому снижению уровней в сепараторах С-201, С-202
При уменьшении подачи сырья на установку до 130 м3/ч подается предупредительный сигнал на щит оператора.
При уменьшении подачи сырья до 100 м3/ч по схеме блокировок:
· подается аварийный сигнал на щит оператора;
· закрывается отсекатель на линии нагнетания сырьевых насосов
Н-201/1,2,3,4;
· останавливаются сырьевые насосы Н-201/1,2,3,4;
· прекращается подача топлива в печь П-201 к основным горелкам;
· дистанционно со щита оператора закрывается отсечной клапан НСАС-365 и останавливаются подпорные насосы.

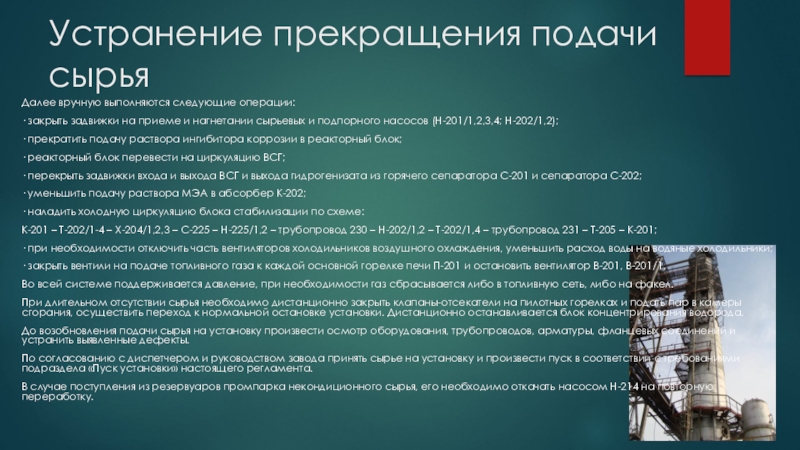

приеме и нагнетании сырьевых и подпорного насосов (Н-201/1,2,3,4; Н-202/1,2);
· прекратить подачу раствора ингибитора коррозии в реакторный блок;
· реакторный блок перевести на циркуляцию ВСГ;
· перекрыть задвижки входа и выхода ВСГ и выхода гидрогенизата из горячего сепаратора С-201 и сепаратора С-202;
· уменьшить подачу раствора МЭА в абсорбер К-202;
· наладить холодную циркуляцию блока стабилизации по схеме:
К-201 – Т-202/1-4 – Х-204/1,2,3 – С-225 – Н-225/1,2 – трубопровод 230 – Н-202/1,2 – Т-202/1,4 – трубопровод 231 – Т-205 – К-201;
· при необходимости отключить часть вентиляторов холодильников воздушного охлаждения, уменьшить расход воды на водяные холодильники;
· закрыть вентили на подаче топливного газа к каждой основной горелке печи П-201 и остановить вентилятор В-201, В-201/1.
Во всей системе поддерживается давление, при необходимости газ сбрасывается либо в топливную сеть, либо на факел.
При длительном отсутствии сырья необходимо дистанционно закрыть клапаны-отсекатели на пилотных горелках и подать пар в камеры сгорания, осуществить переход к нормальной остановке установки. Дистанционно останавливается блок концентрирования водорода.
До возобновления подачи сырья на установку произвести осмотр оборудования, трубопроводов, арматуры, фланцевых соединений и устранить выявленные дефекты.
По согласованию с диспетчером и руководством завода принять сырье на установку и произвести пуск в соответствии с требованиями подраздела «Пуск установки» настоящего регламента.
В случае поступления из резервуаров промпарка некондиционного сырья, его необходимо откачать насосом Н-214 на повторную переработку.
