Презентация, доклад на тему Усилители УМЗЧ

до необходимого уровня по мощности для работы акустических систем или динамических головок.

признакам (ламповые, транзисторные и интегральные)
По виду согласования выходного каскада с нагрузкой – трансформаторные и бестрансформаторные

усилители;

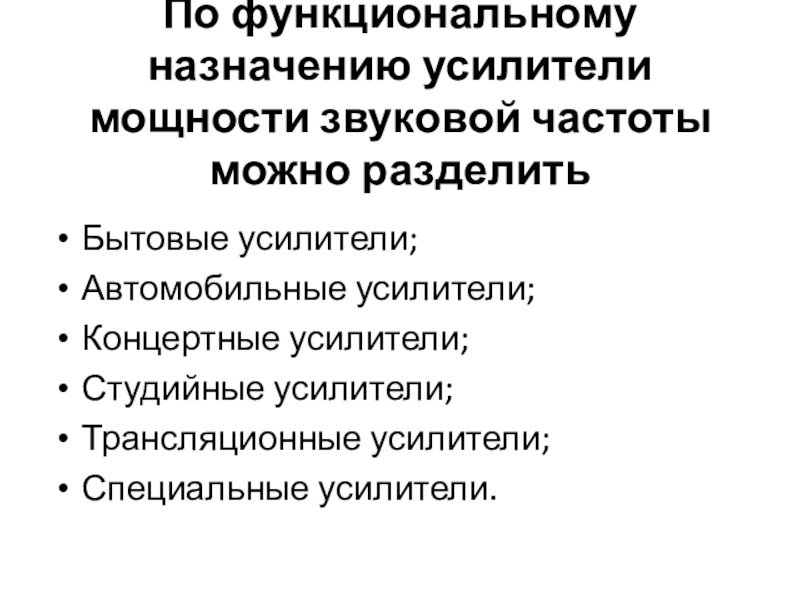

Студийные усилители;
Трансляционные усилители;
Специальные усилители.

усилители

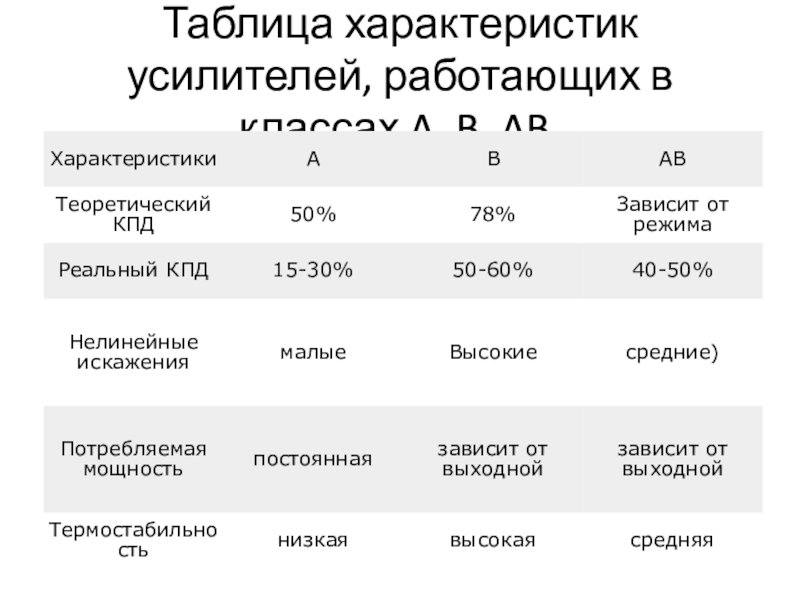

класс B, Аналоговые усилители
класс АВ, Аналоговые усилители
класс H , Аналоговые усилители
класс D, Импульсные и цифровые усилители

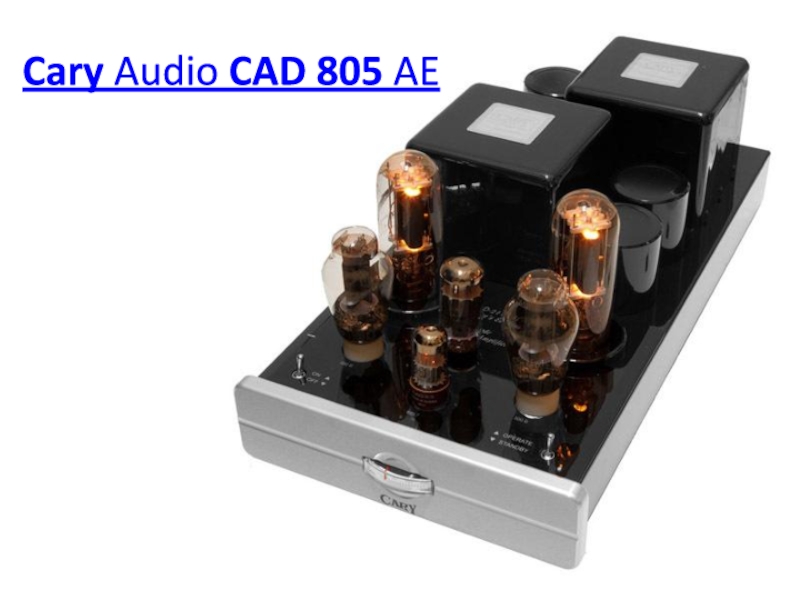

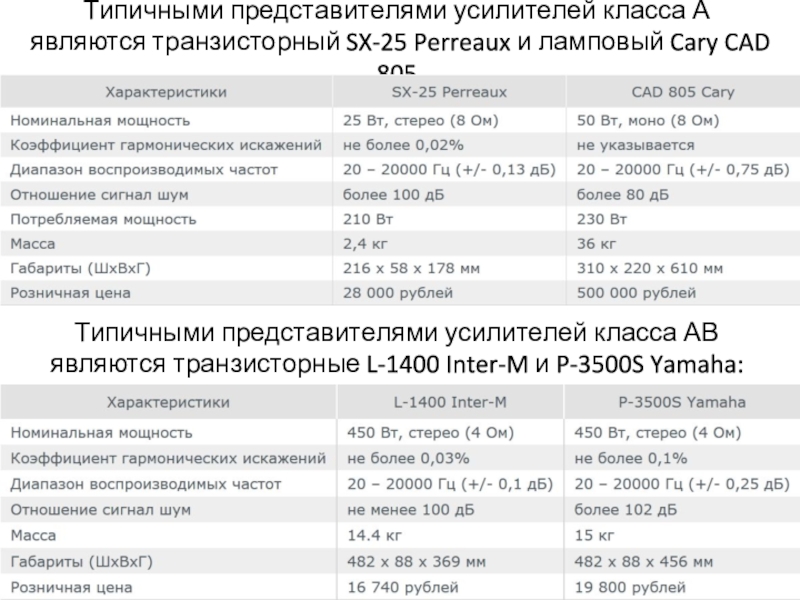

Cary CAD 805

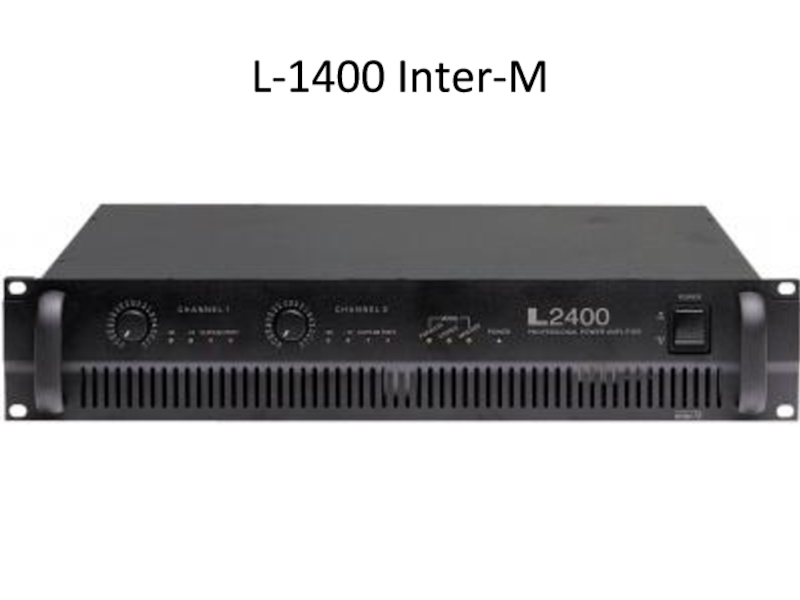

Типичными представителями усилителей класса АВ являются транзисторные L-1400 Inter-M и P-3500S Yamaha:

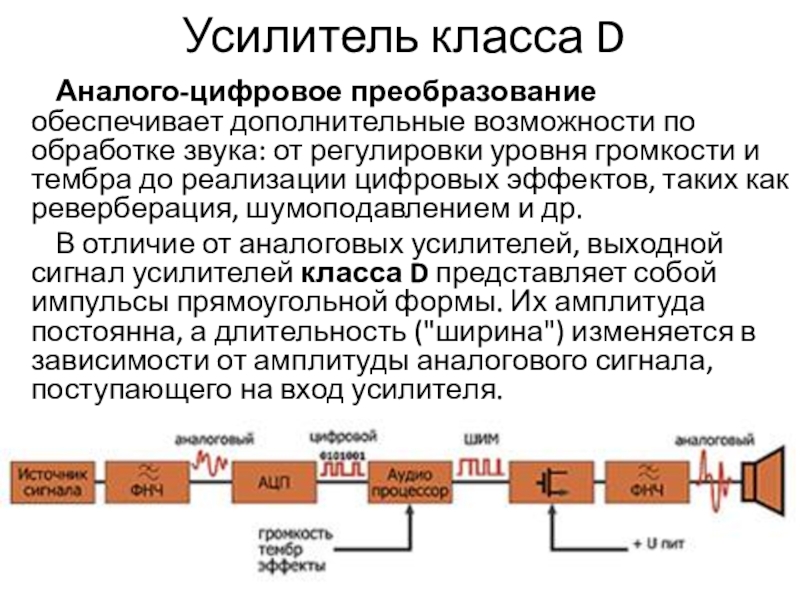

регулировки уровня громкости и тембра до реализации цифровых эффектов, таких как реверберация, шумоподавлением и др.
В отличие от аналоговых усилителей, выходной сигнал усилителей класса D представляет собой импульсы прямоугольной формы. Их амплитуда постоянна, а длительность ("ширина") изменяется в зависимости от амплитуды аналогового сигнала, поступающего на вход усилителя.

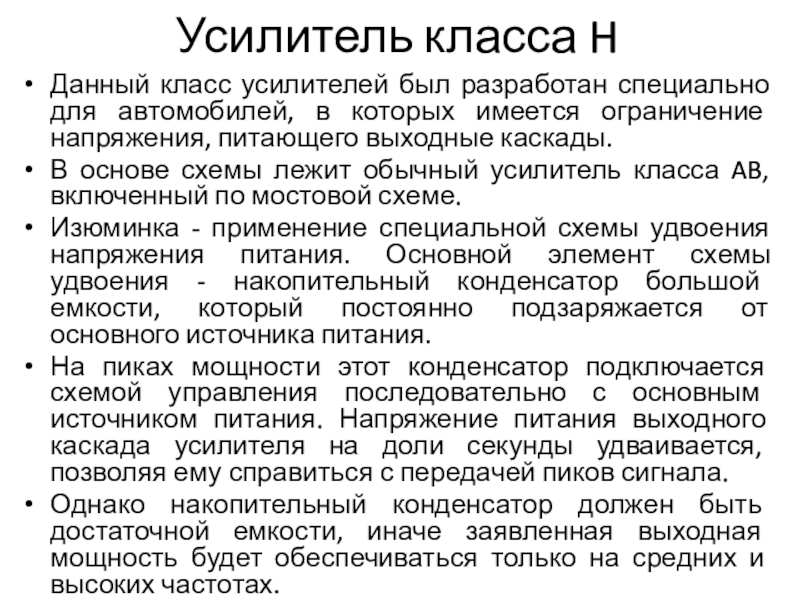

которых имеется ограничение напряжения, питающего выходные каскады.
В основе схемы лежит обычный усилитель класса AB, включенный по мостовой схеме.
Изюминка - применение специальной схемы удвоения напряжения питания. Основной элемент схемы удвоения - накопительный конденсатор большой емкости, который постоянно подзаряжается от основного источника питания.
На пиках мощности этот конденсатор подключается схемой управления последовательно с основным источником питания. Напряжение питания выходного каскада усилителя на доли секунды удваивается, позволяя ему справиться с передачей пиков сигнала.
Однако накопительный конденсатор должен быть достаточной емкости, иначе заявленная выходная мощность будет обеспечиваться только на средних и высоких частотах.

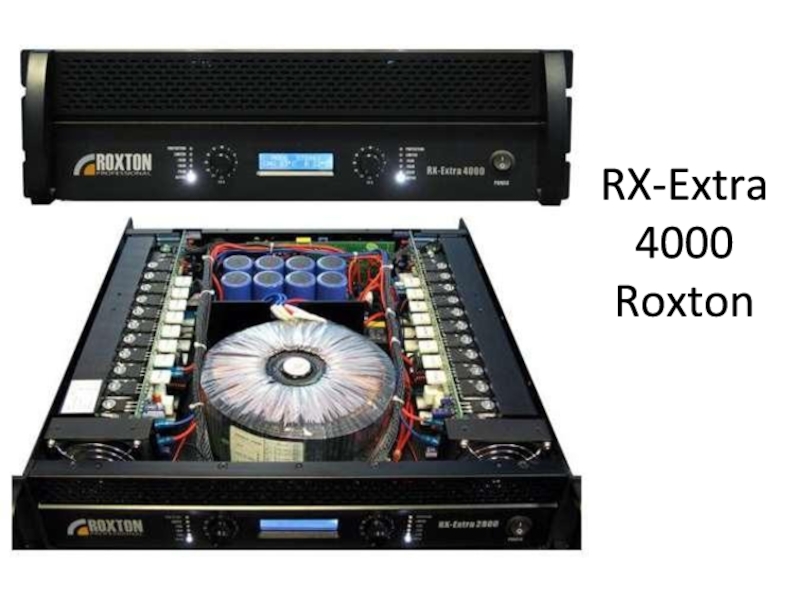

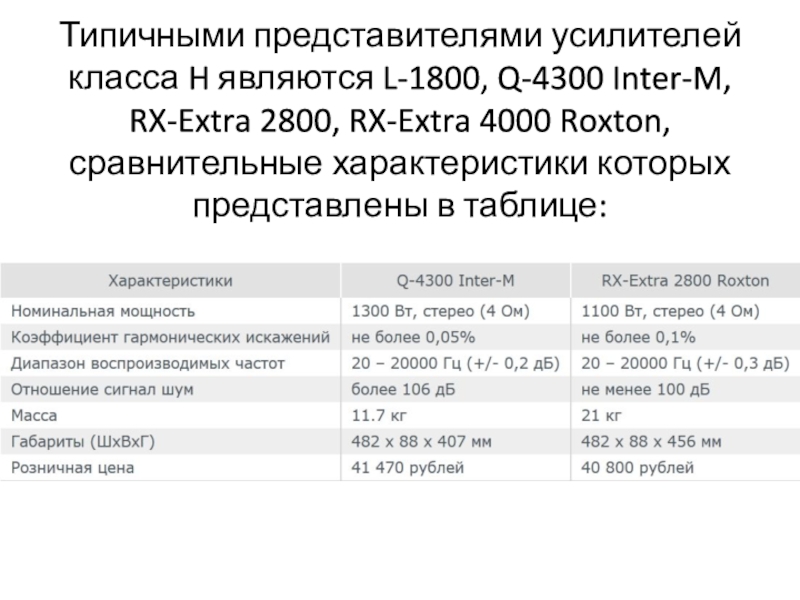

RX-Extra 4000 Roxton, сравнительные характеристики которых представлены в таблице:

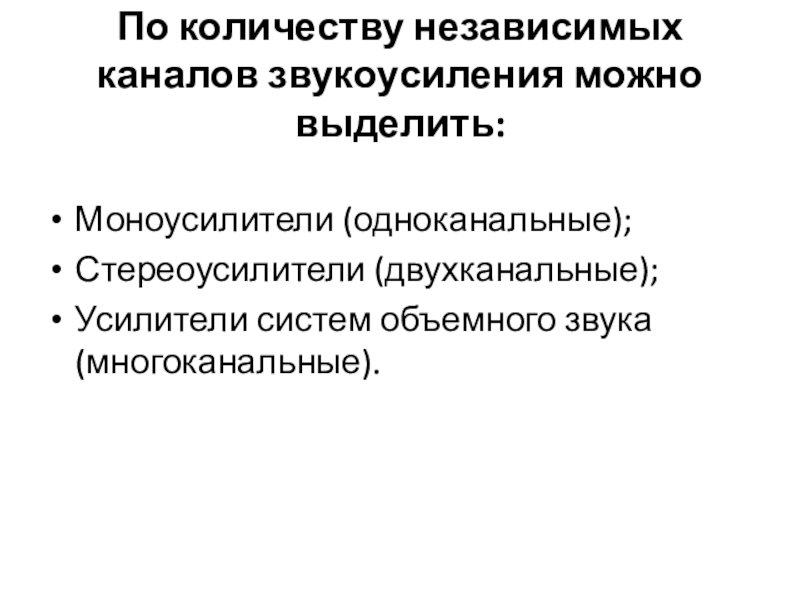

объемного звука (многоканальные).

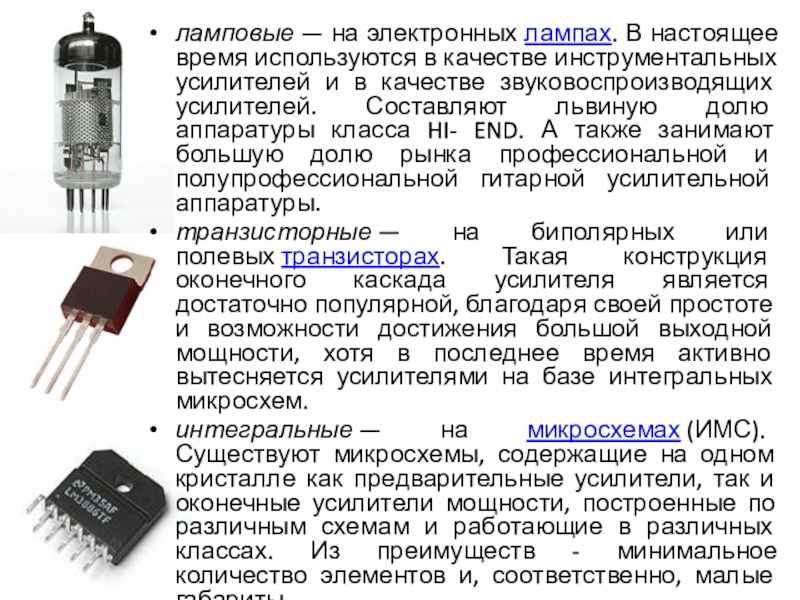

усилителей и в качестве звуковоспроизводящих усилителей. Составляют львиную долю аппаратуры класса HI- END. А также занимают большую долю рынка профессиональной и полупрофессиональной гитарной усилительной аппаратуры.

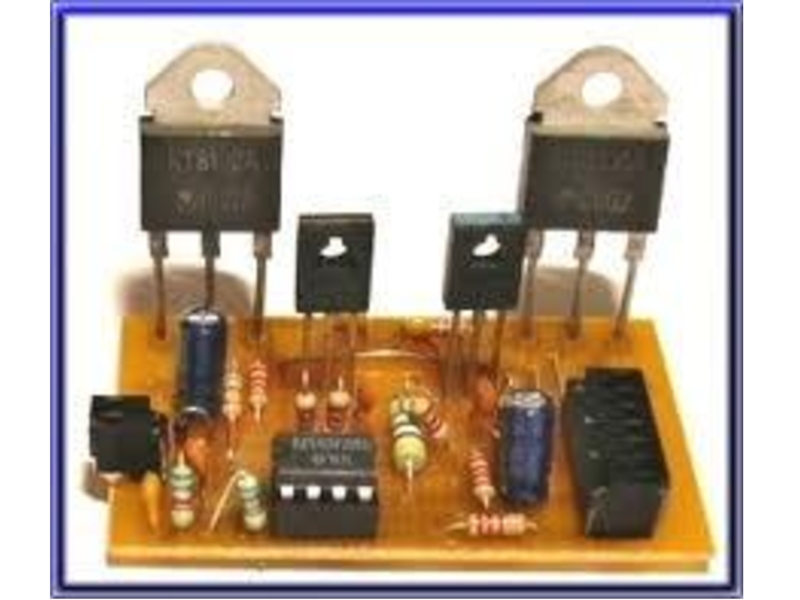

транзисторные — на биполярных или полевых транзисторах. Такая конструкция оконечного каскада усилителя является достаточно популярной, благодаря своей простоте и возможности достижения большой выходной мощности, хотя в последнее время активно вытесняется усилителями на базе интегральных микросхем.

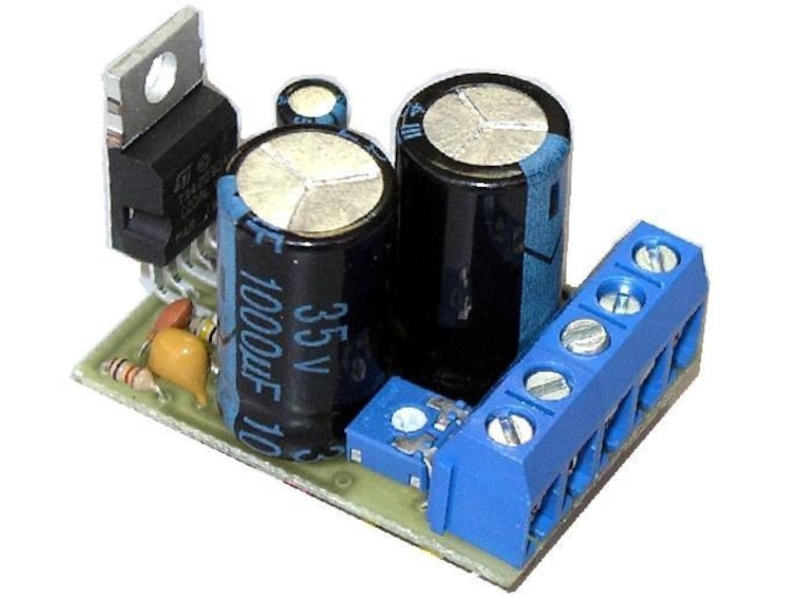

интегральные — на микросхемах (ИМС). Существуют микросхемы, содержащие на одном кристалле как предварительные усилители, так и оконечные усилители мощности, построенные по различным схемам и работающие в различных классах. Из преимуществ - минимальное количество элементов и, соответственно, малые габариты.

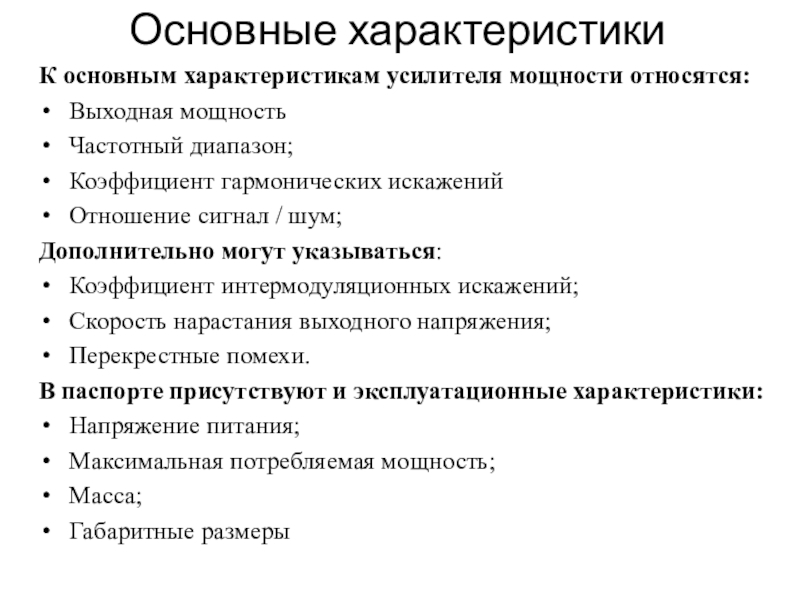

искажений
Отношение сигнал / шум;
Дополнительно могут указываться:
Коэффициент интермодуляционных искажений;
Скорость нарастания выходного напряжения;
Перекрестные помехи.
В паспорте присутствуют и эксплуатационные характеристики:
Напряжение питания;
Максимальная потребляемая мощность;
Масса;
Габаритные размеры

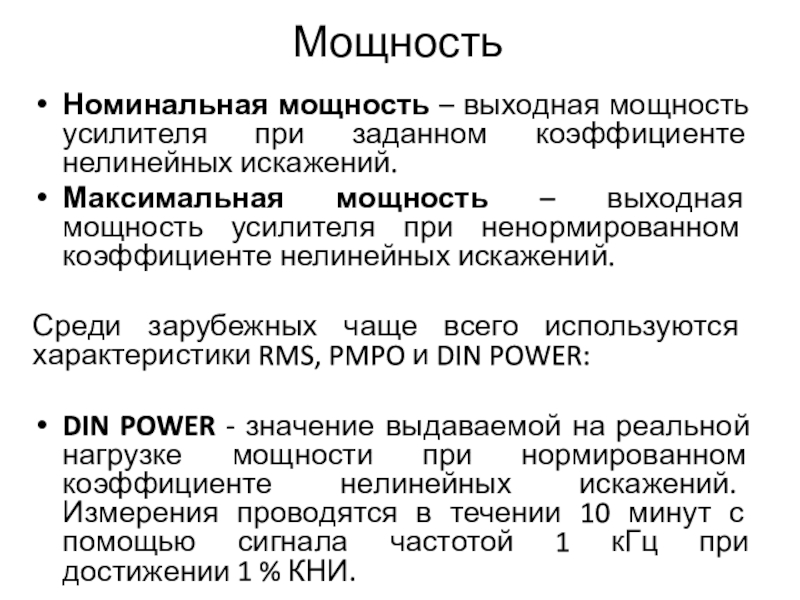

Максимальная мощность – выходная мощность усилителя при ненормированном коэффициенте нелинейных искажений.

Среди зарубежных чаще всего используются характеристики RMS, PMPO и DIN POWER:

DIN POWER - значение выдаваемой на реальной нагрузке мощности при нормированном коэффициенте нелинейных искажений. Измерения проводятся в течении 10 минут с помощью сигнала частотой 1 кГц при достижении 1 % КНИ.

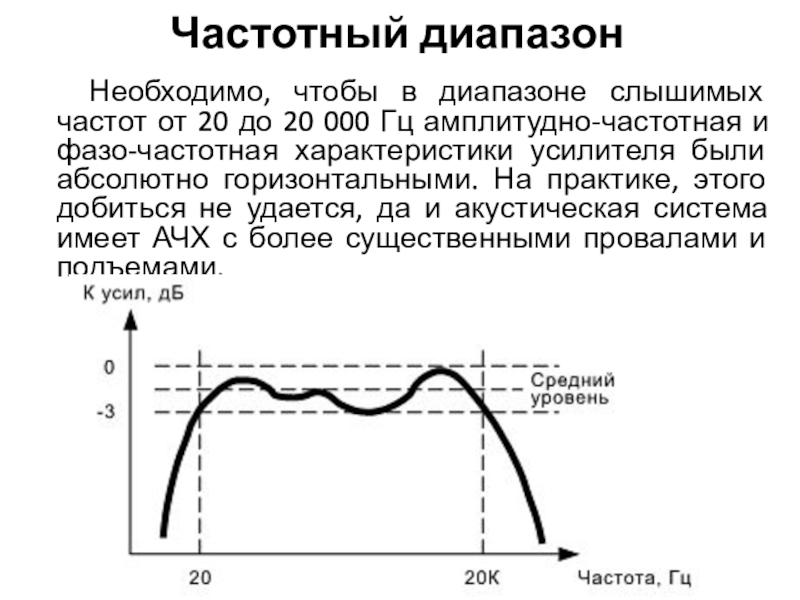

000 Гц амплитудно-частотная и фазо-частотная характеристики усилителя были абсолютно горизонтальными. На практике, этого добиться не удается, да и акустическая система имеет АЧХ с более существенными провалами и подъемами.

гармонических искажений в выходном сигнале и определяется как отношение суммарной мощности паразитных сигналов к мощности полезного гармонического сигнала. Как правило, измерения проводятся на частоте 1 кГц.

Нелинейные искажения гармонического сигнала. КНИ=0,3%.

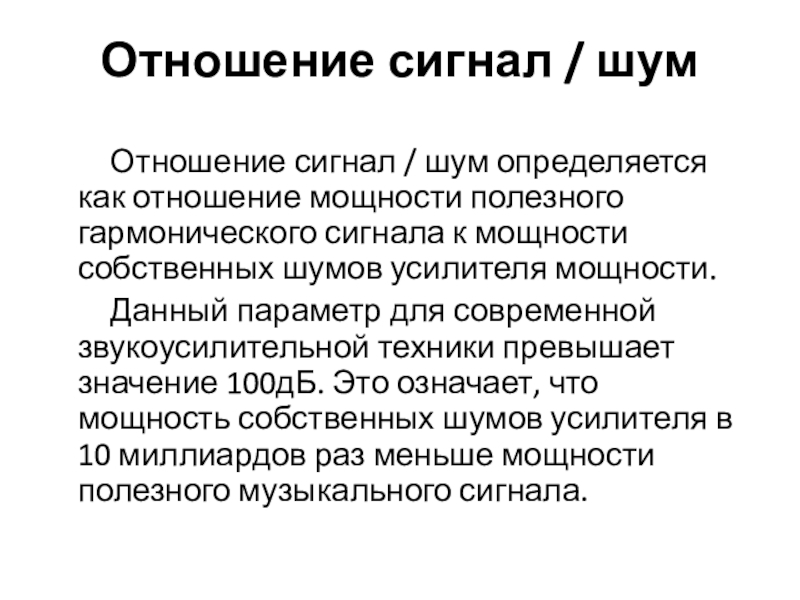

полезного гармонического сигнала к мощности собственных шумов усилителя мощности.
Данный параметр для современной звукоусилительной техники превышает значение 100дБ. Это означает, что мощность собственных шумов усилителя в 10 миллиардов раз меньше мощности полезного музыкального сигнала.

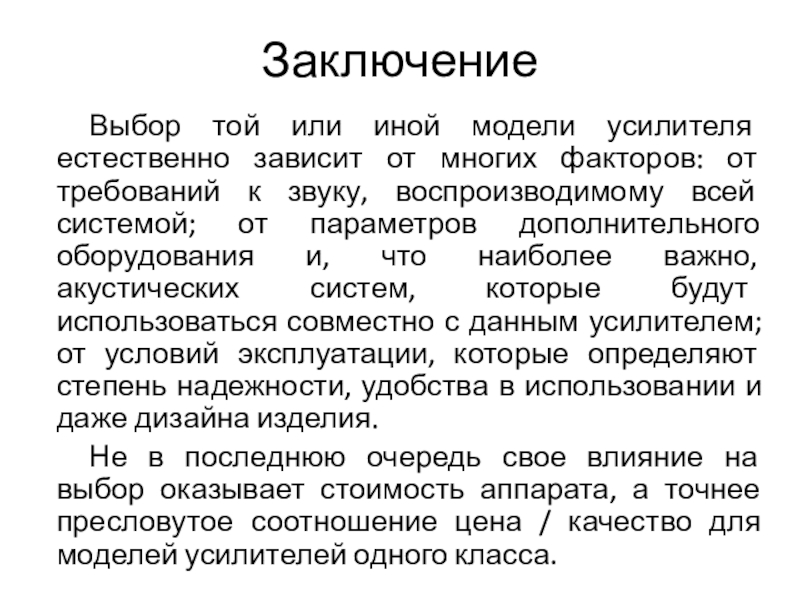

от требований к звуку, воспроизводимому всей системой; от параметров дополнительного оборудования и, что наиболее важно, акустических систем, которые будут использоваться совместно с данным усилителем; от условий эксплуатации, которые определяют степень надежности, удобства в использовании и даже дизайна изделия.
Не в последнюю очередь свое влияние на выбор оказывает стоимость аппарата, а точнее пресловутое соотношение цена / качество для моделей усилителей одного класса.

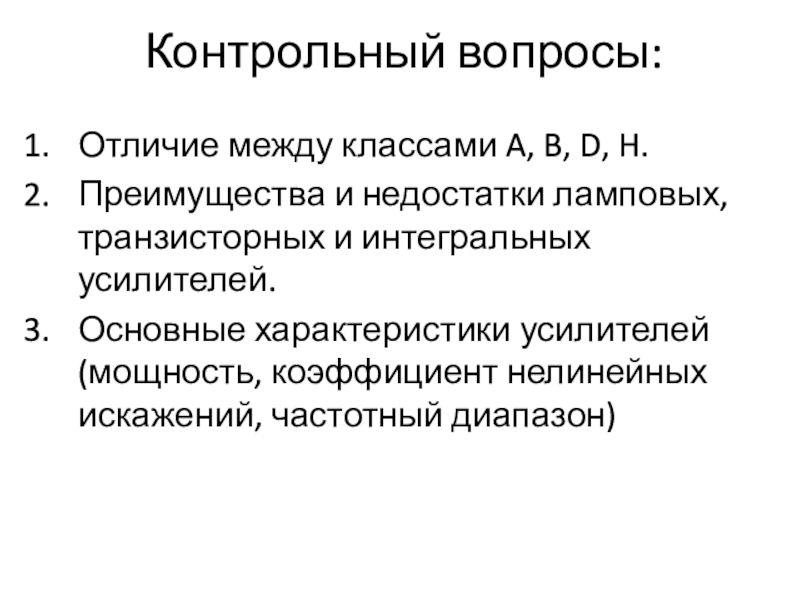

транзисторных и интегральных усилителей.
Основные характеристики усилителей (мощность, коэффициент нелинейных искажений, частотный диапазон)
