Урок, презентация, тема Способы получения проекций

Слайд 1ОБРАЗОВАНИЕ ПРОЕКЦИЙ

Слайд 2

Слайд 3

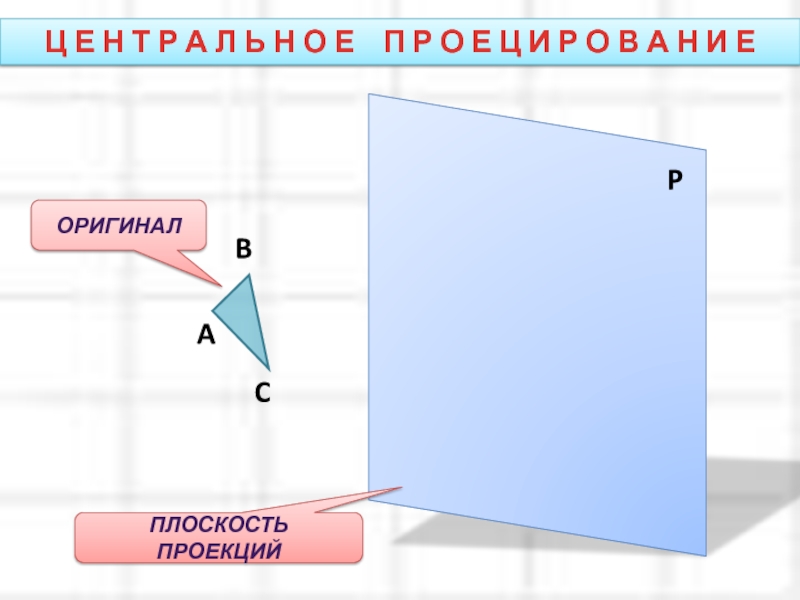

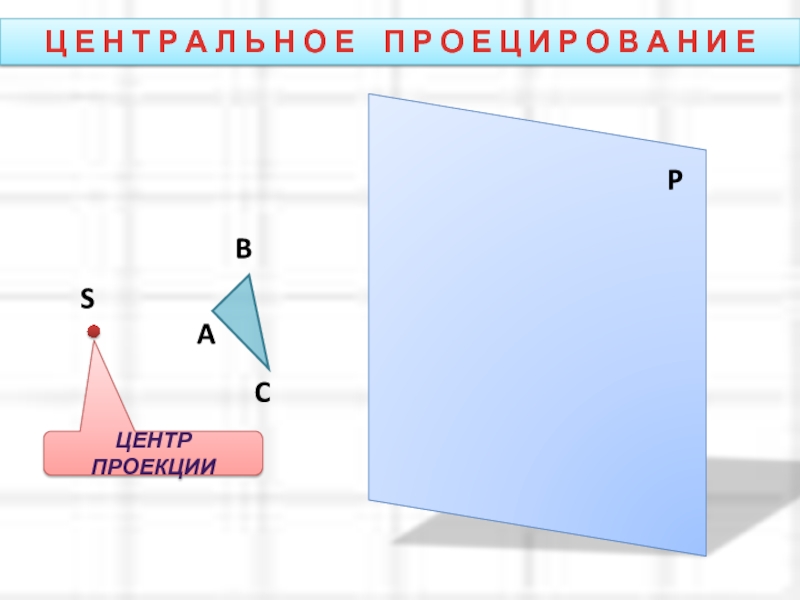

Ц Е Н Т Р А Л Ь Н О Е

П Р О Е Ц И Р О В А Н И Е

ОРИГИНАЛ

ПЛОСКОСТЬ ПРОЕКЦИЙ

Слайд 4

Ц Е Н Т Р А Л Ь Н О Е

П Р О Е Ц И Р О В А Н И Е

ЦЕНТР ПРОЕКЦИИ

Слайд 5
Ц Е Н Т Р А Л Ь Н О Е

П Р О Е Ц И Р О В А Н И Е

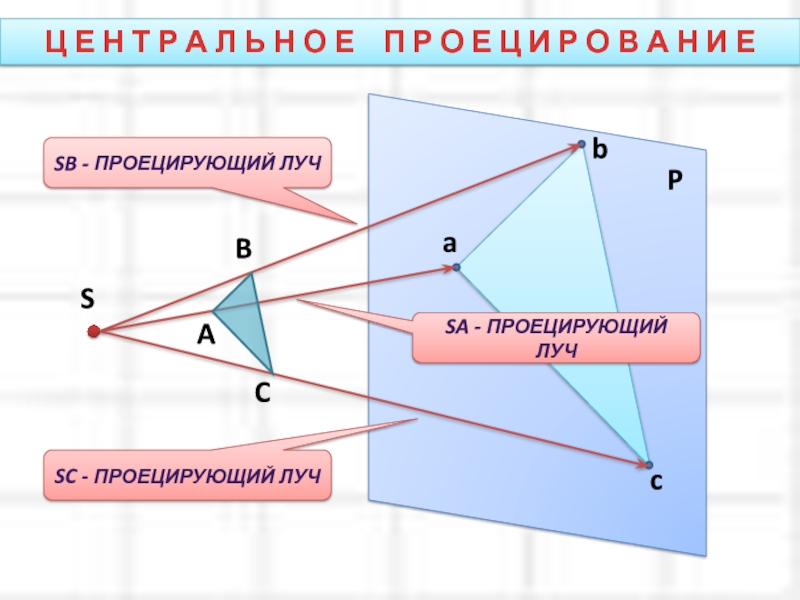

SB - ПРОЕЦИРУЮЩИЙ ЛУЧ

SA - ПРОЕЦИРУЮЩИЙ ЛУЧ

SC - ПРОЕЦИРУЮЩИЙ ЛУЧ

Слайд 6
Ц Е Н Т Р А Л Ь Н О Е

П Р О Е Ц И Р О В А Н И Е

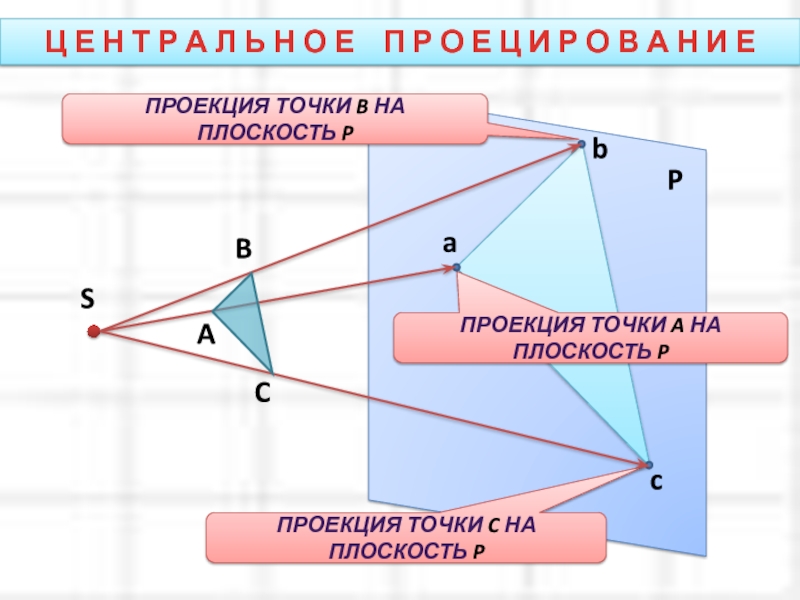

ПРОЕКЦИЯ ТОЧКИ B НА ПЛОСКОСТЬ P

ПРОЕКЦИЯ ТОЧКИ A НА ПЛОСКОСТЬ P

ПРОЕКЦИЯ ТОЧКИ C НА ПЛОСКОСТЬ P

Слайд 7
Ц Е Н Т Р А Л Ь Н О Е

П Р О Е Ц И Р О В А Н И Е

ПРОЕКЦИЯ ТОЧКИ B НА ПЛОСКОСТЬ P

ПРОЕКЦИЯ ТОЧКИ A НА ПЛОСКОСТЬ P

ПРОЕКЦИЯ ТОЧКИ C НА ПЛОСКОСТЬ P

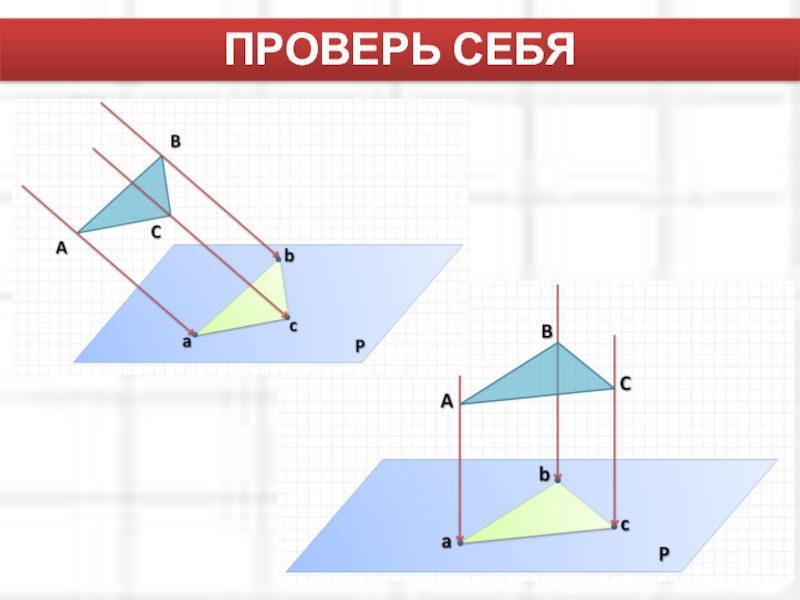

Слайд 8ПРОВЕРЬ СЕБЯ
ABC – …
P – …
S – …
SB, SA,SC –

…
a, b, c – …

ПРОВЕРЬ СЕБЯABC – …P – …S – … SB, SA,SC – …a, b, c – …

Слайд 9

Слайд 10П А Р А Л Л Е Л Ь Н О

Е П Р О Е Ц И Р О В А Н И Е

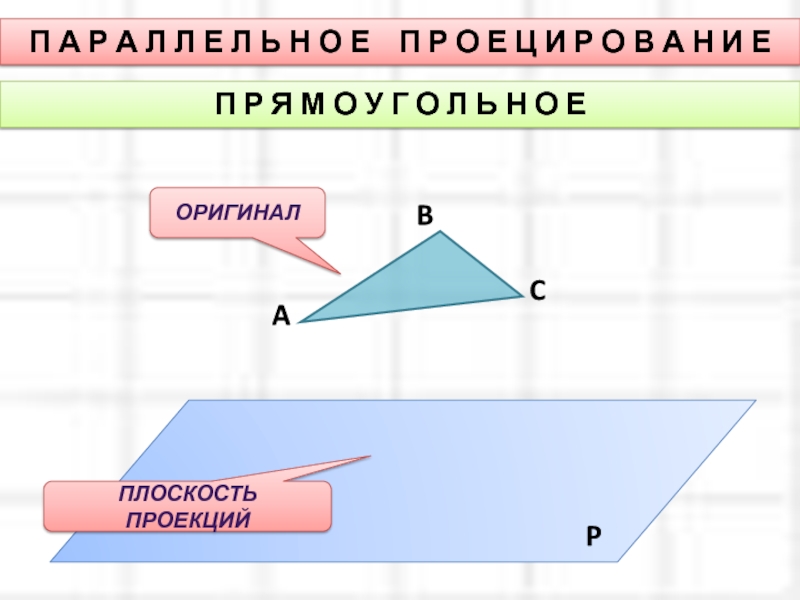

П Р Я М О У Г О Л Ь Н О Е

ОРИГИНАЛ

ПЛОСКОСТЬ ПРОЕКЦИЙ

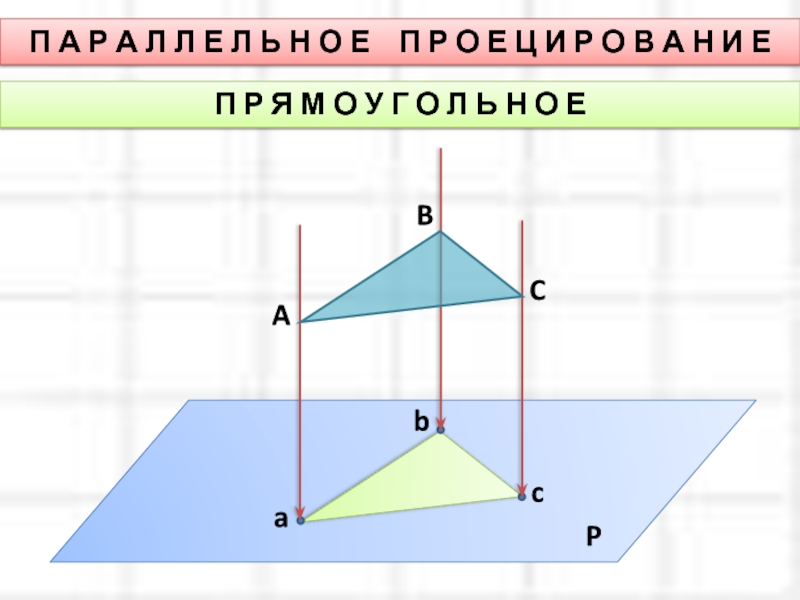

Слайд 11П А Р А Л Л Е Л Ь Н О

Е П Р О Е Ц И Р О В А Н И Е

П Р Я М О У Г О Л Ь Н О Е

Слайд 12

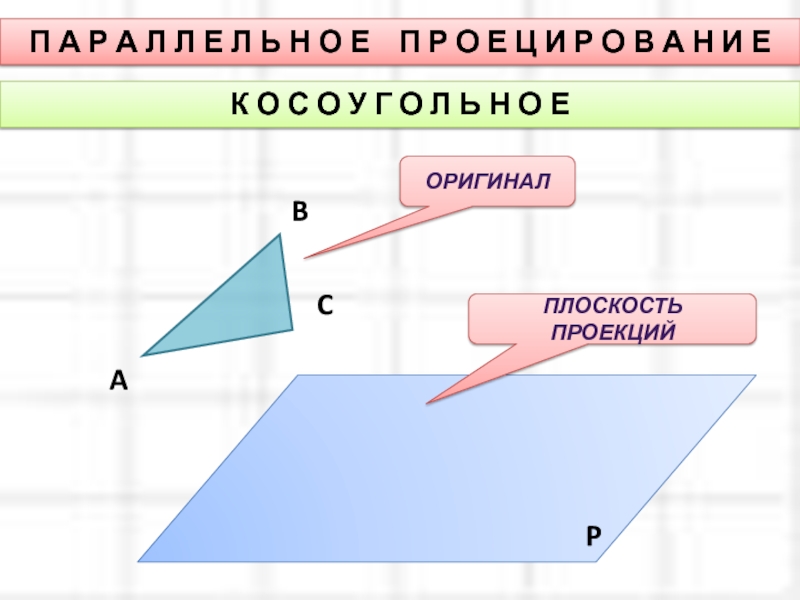

П А Р А Л Л Е Л Ь Н О

Е П Р О Е Ц И Р О В А Н И Е

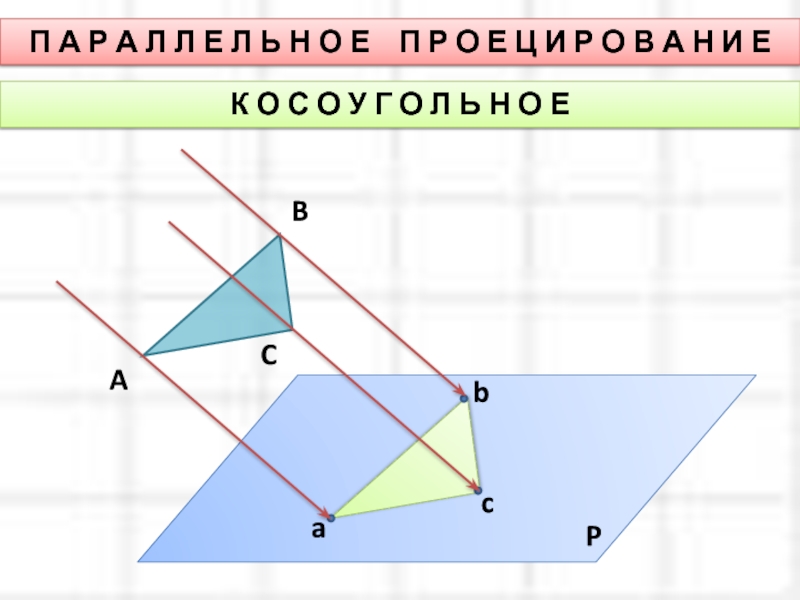

К О С О У Г О Л Ь Н О Е

ОРИГИНАЛ

ПЛОСКОСТЬ ПРОЕКЦИЙ

Слайд 13
П А Р А Л Л Е Л Ь Н О

Е П Р О Е Ц И Р О В А Н И Е

К О С О У Г О Л Ь Н О Е

Слайд 14ПРОВЕРЬ СЕБЯ

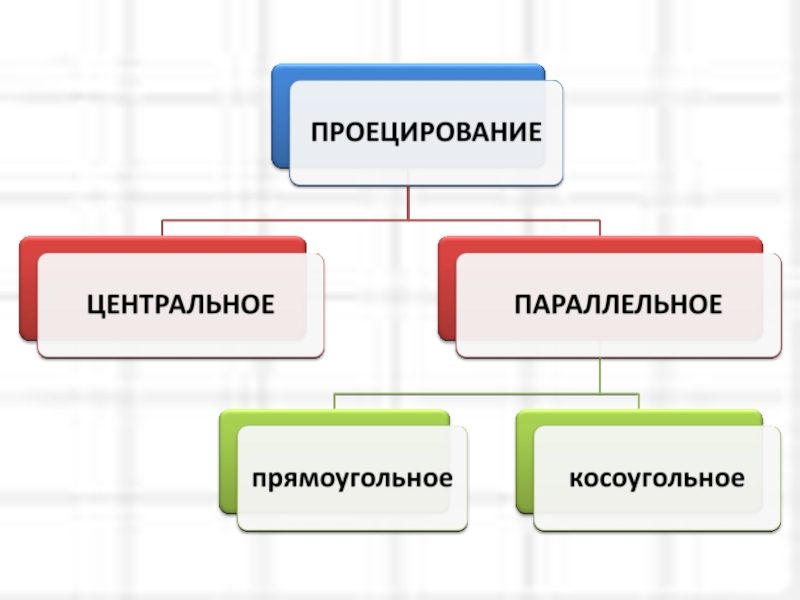

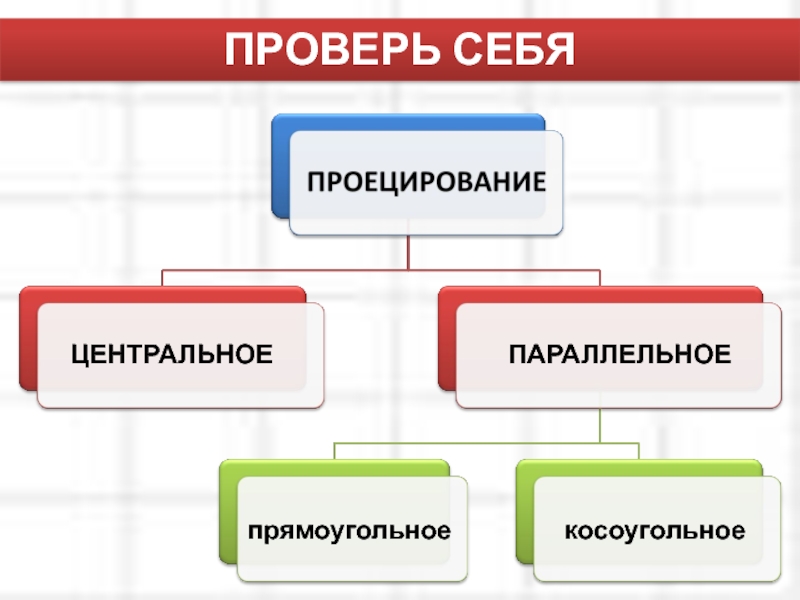

Слайд 15ЦЕНТРАЛЬНОЕ
ПАРАЛЛЕЛЬНОЕ
прямоугольное
косоугольное
ПРОВЕРЬ СЕБЯ

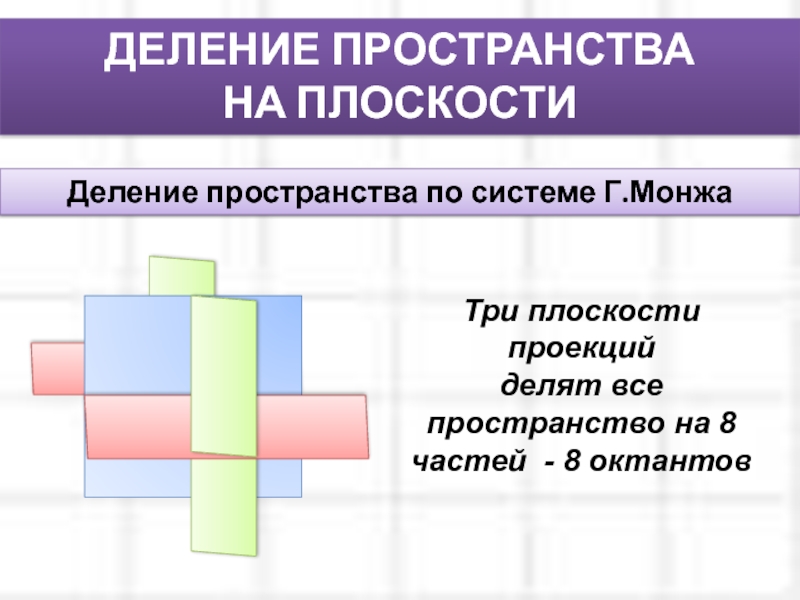

Слайд 16ДЕЛЕНИЕ ПРОСТРАНСТВА НА ПЛОСКОСТИ
Деление пространства по системе Г.Монжа
Три плоскости проекций делят

все пространство на 8 частей - 8 октантов

ДЕЛЕНИЕ ПРОСТРАНСТВА НА ПЛОСКОСТИДеление пространства по системе Г.МонжаТри плоскости проекций делят все пространство на 8

Слайд 17

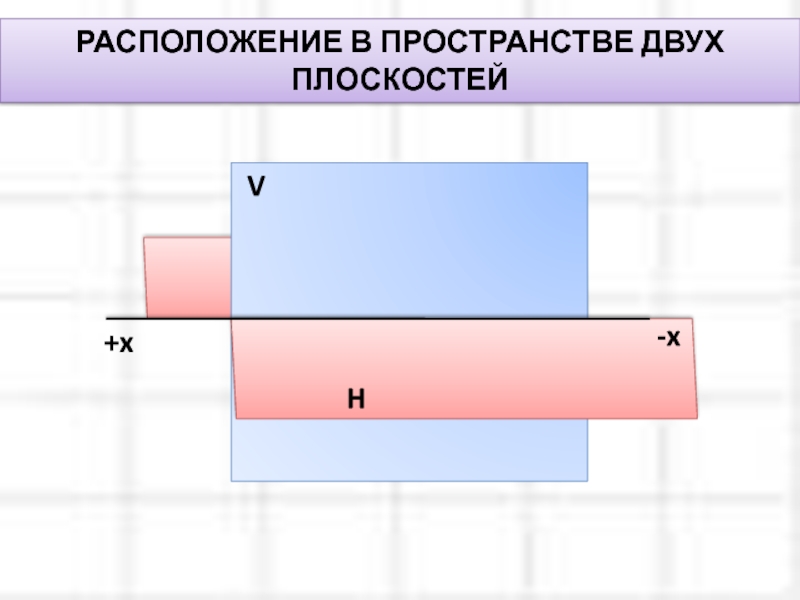

РАСПОЛОЖЕНИЕ В ПРОСТРАНСТВЕ ДВУХ ПЛОСКОСТЕЙ

V
+x
H
-x

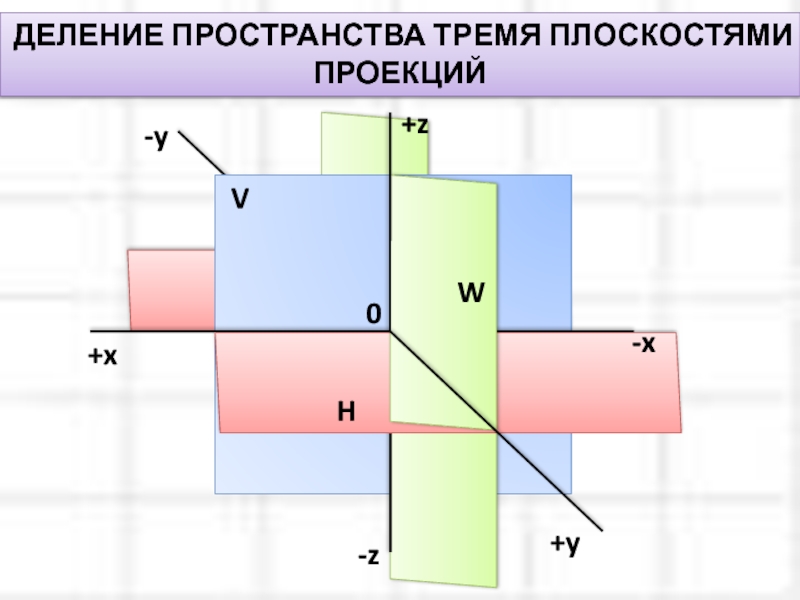

Слайд 18

ДЕЛЕНИЕ ПРОСТРАНСТВА ТРЕМЯ ПЛОСКОСТЯМИ ПРОЕКЦИЙ

V
+x

H
W
+y
+z
-y
-x
-z
0

Слайд 19

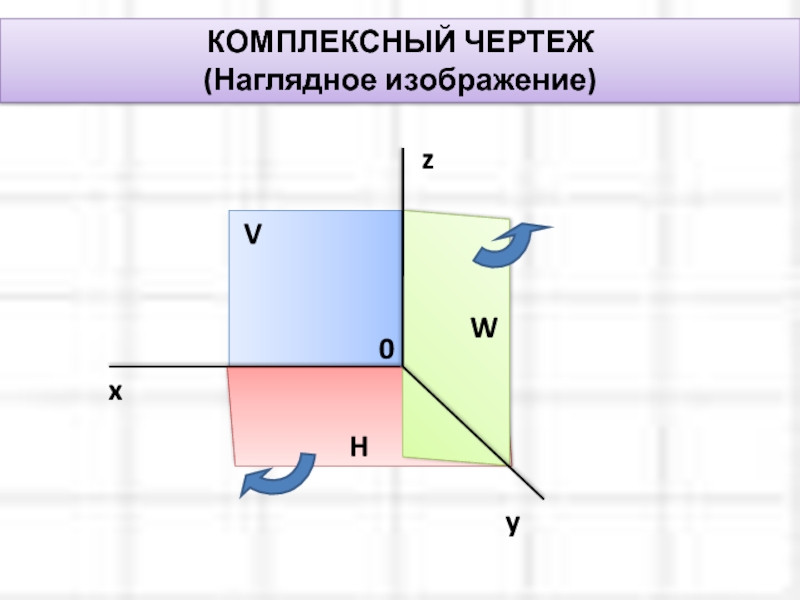

КОМПЛЕКСНЫЙ ЧЕРТЕЖ (Наглядное изображение)
V
x

H
W
y
z
0

Слайд 20
Изображение плоскостей проекций в единой плоскости – называется ЭПЮР
V

H
W
z
y
y
x
0

Слайд 21
Изображение плоскостей проекций для выполнения эпюра
V

H
W
z
y
y
x

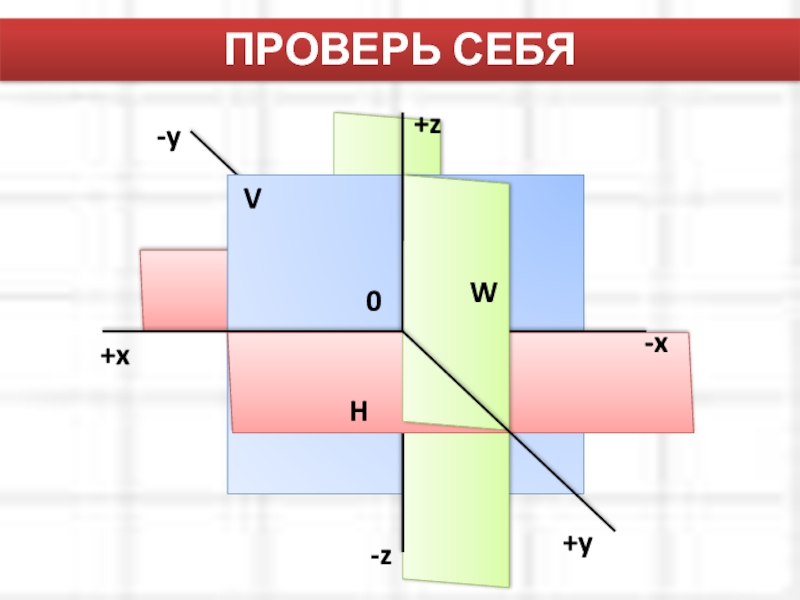

Слайд 22ПРОВЕРЬ СЕБЯ

V
+x

H
W
+y
+z
-y
-x
-z
0

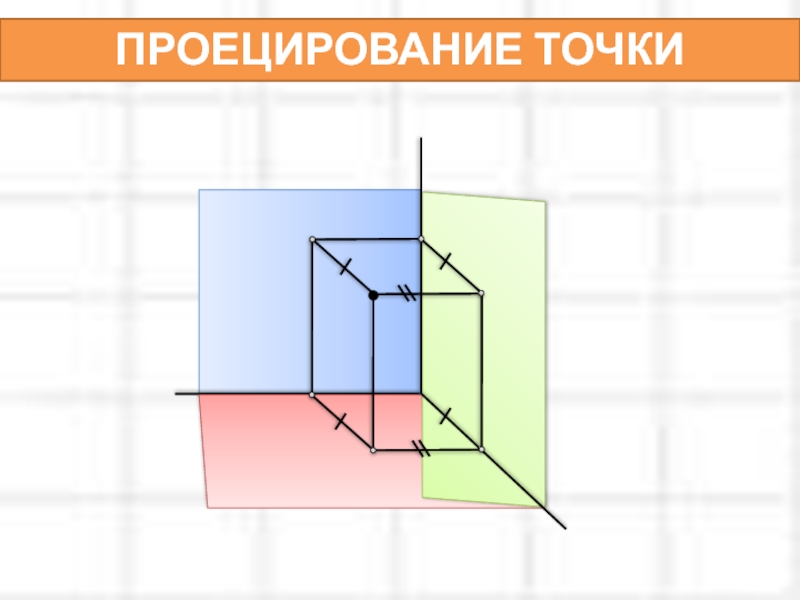

Слайд 23ПРОЕЦИРОВАНИЕ ТОЧКИ

Слайд 24x
ПРОЕЦИРОВАНИЕ ТОЧКИ НА ГОРИЗОНТАЛЬНУЮ ПЛОСКОСТЬ ПРОЕКЦИЙ

H
y

A
a

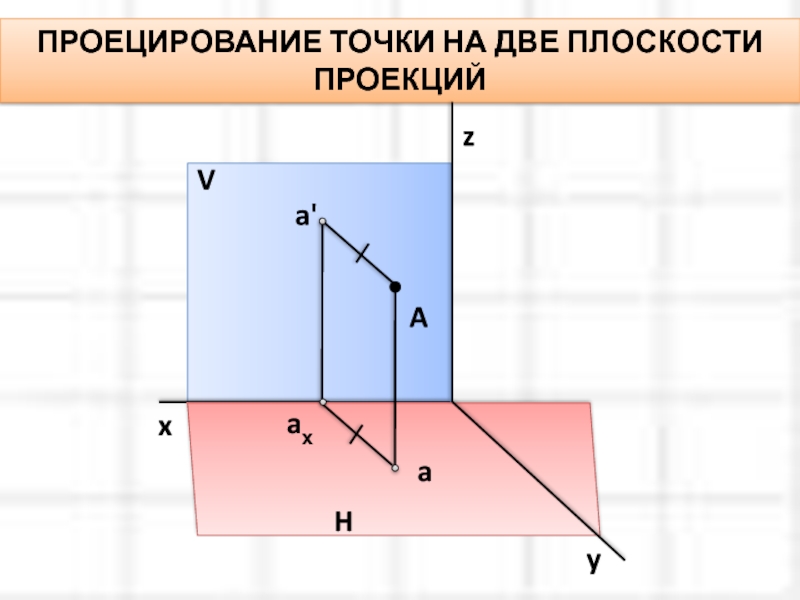

Слайд 25ПРОЕЦИРОВАНИЕ ТОЧКИ НА ДВЕ ПЛОСКОСТИ ПРОЕКЦИЙ

V
x

H
y
z

A
a

?

Слайд 26ПРОЕЦИРОВАНИЕ ТОЧКИ НА ДВЕ ПЛОСКОСТИ ПРОЕКЦИЙ

V
x

H
y
z

A
a

aх

a'

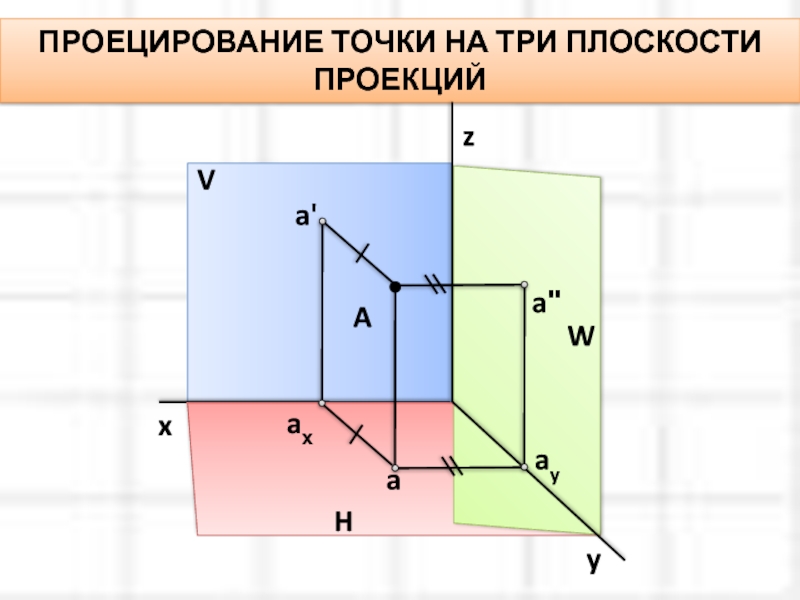

Слайд 27ПРОЕЦИРОВАНИЕ ТОЧКИ НА ТРИ ПЛОСКОСТИ ПРОЕКЦИЙ

V
x

H
W
y
z

A
a
aх

a'

ay

a''

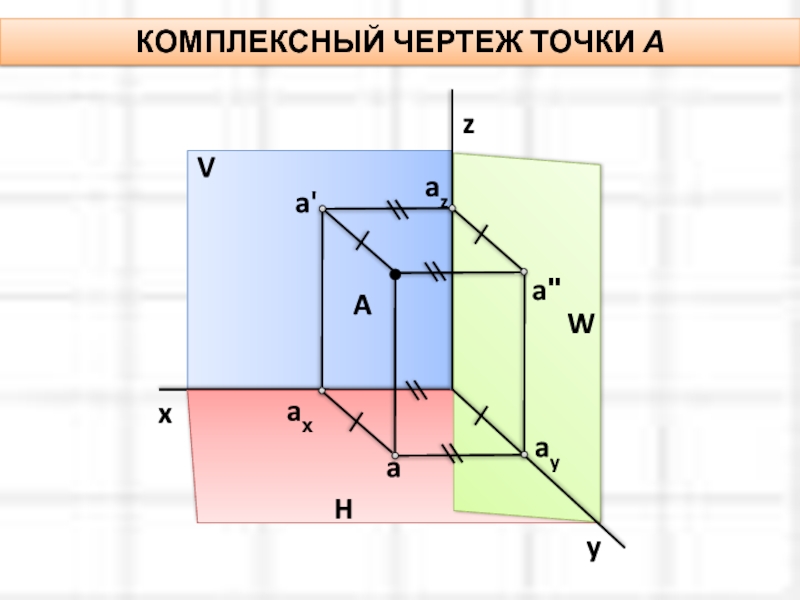

Слайд 28КОМПЛЕКСНЫЙ ЧЕРТЕЖ ТОЧКИ А

V
x

H
W
y
z

A
a
aх

a'

ay

a''

az

Слайд 29 V

W

ay

H

а'

а"

аx

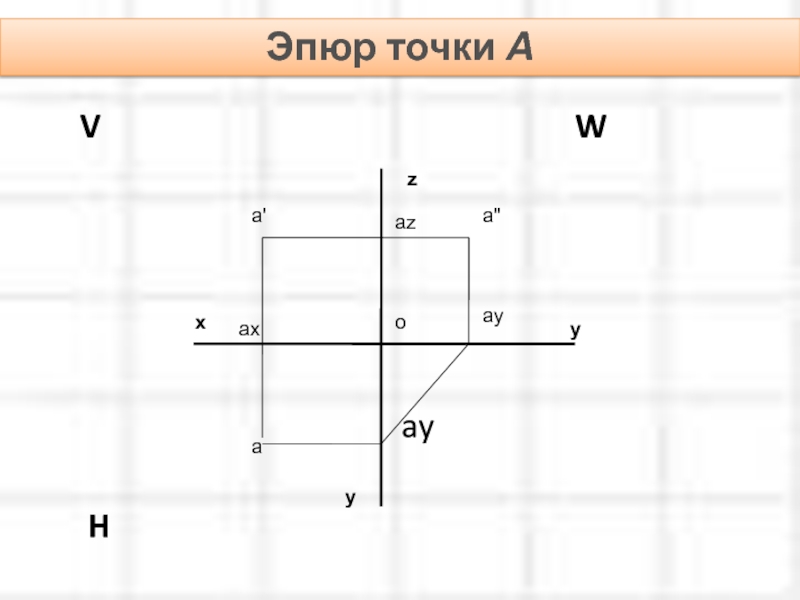

Эпюр точки А

Слайд 30ОБРАЗОВАНИЕ ПРОЕКЦИЙ
