Презентация, доклад на тему Урок-Презентация МДК-01 Слесарное дело 1-й курс Техникум механизации сельского хозяйства
Содержание
- 1. Урок-Презентация МДК-01 Слесарное дело 1-й курс Техникум механизации сельского хозяйства
- 2. Слайд 2
- 3. И решил Владимир Васильевич поделиться своим изобретением
- 4. А в ту пору в интернете ходил-бродил
- 5. Да не просто бродил-ходил, а искал выискивал,

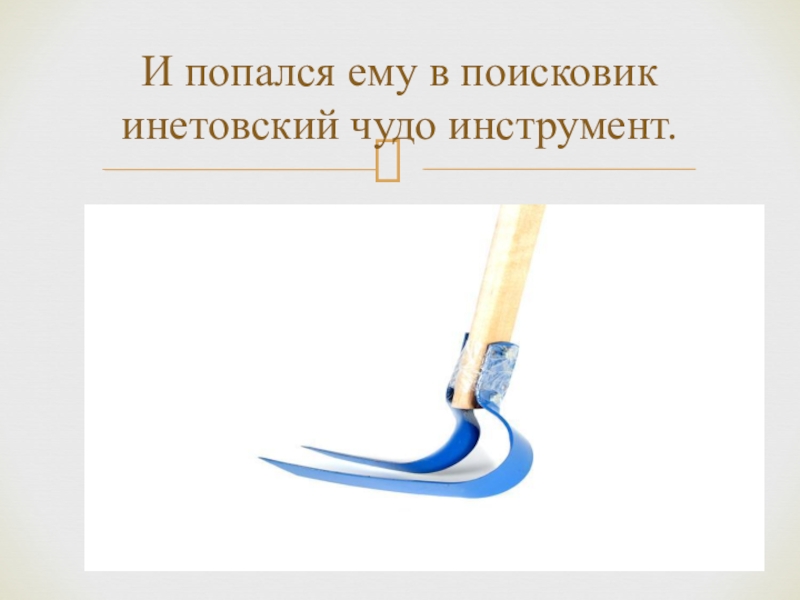

- 6. И попался ему в поисковик инетовский чудо инструмент.
- 7. Обрадовался Виктор Владимирович новой идее садово-огородного инструмента.
- 8. И понес он эту идею своим студентам

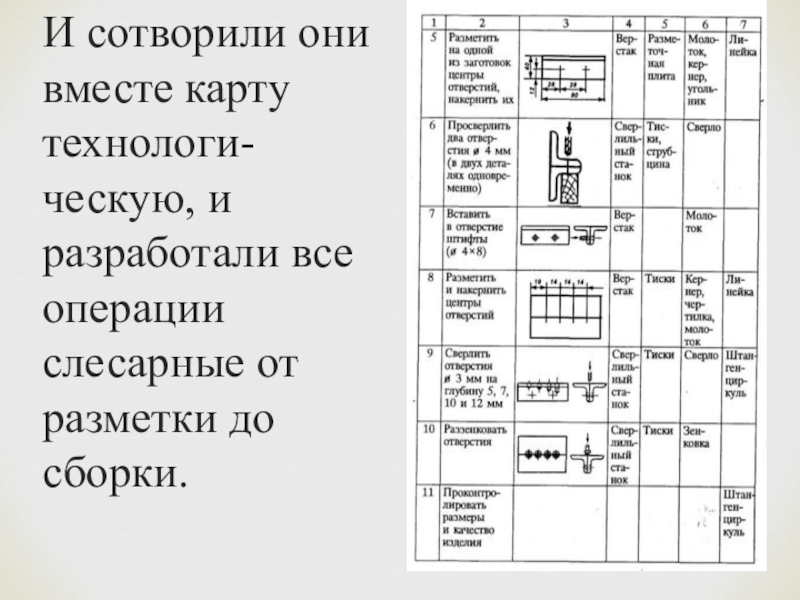

- 9. И сотворили они вместе карту технологи-ческую, и разработали все операции слесарные от разметки до сборки.

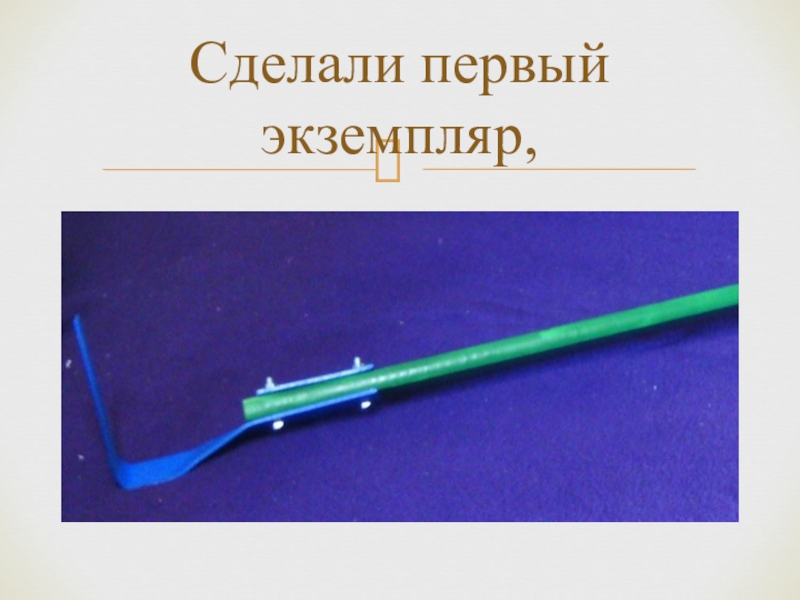

- 10. Сделали первый экземпляр,

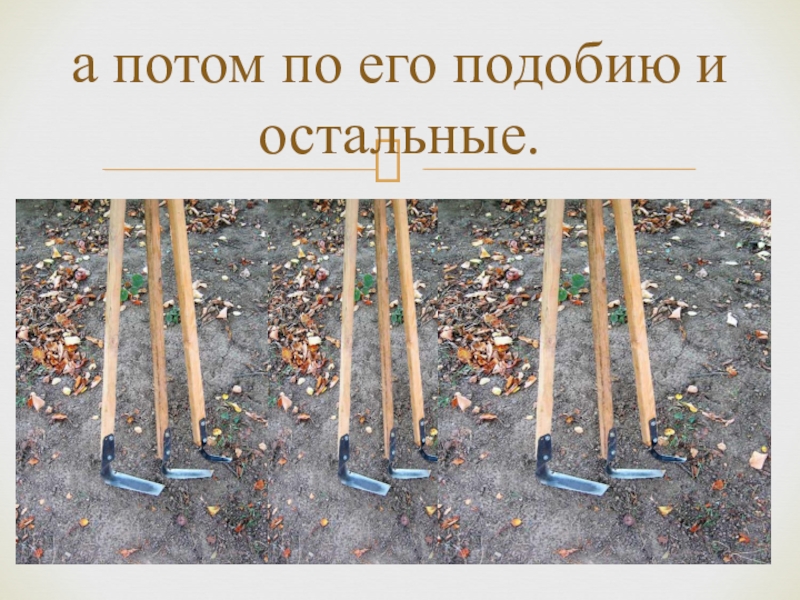

- 11. а потом по его подобию и остальные.
- 12. И понесли на суд людской – ярмарку профмастерства ежегодную.
- 13. Как увидел народ чудо такое, в очередь выстроился, разобрали все плоскорезы.

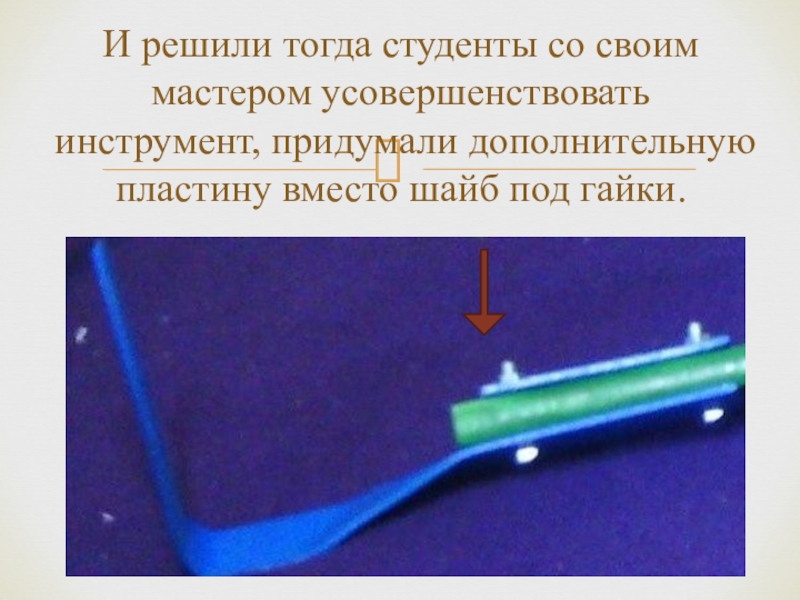

- 14. И решили тогда студенты со своим мастером усовершенствовать инструмент, придумали дополнительную пластину вместо шайб под гайки.
- 15. А еще придумали они, как улучшить качество разметки этой пластины, и плоскореза в том числе.
- 16. Идею подсказал строительный магазин и современные технологии.
- 17. А сегодня и Вам откроем этот
- 18. Разметка пластины для плоскореза Фокина.

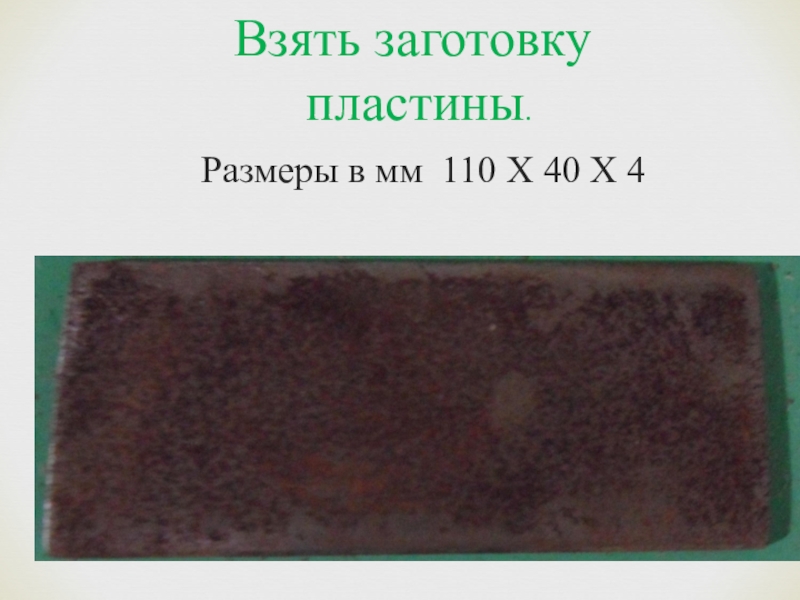

- 19. Взять заготовку пластины. Размеры в мм 110 Х 40 Х 4

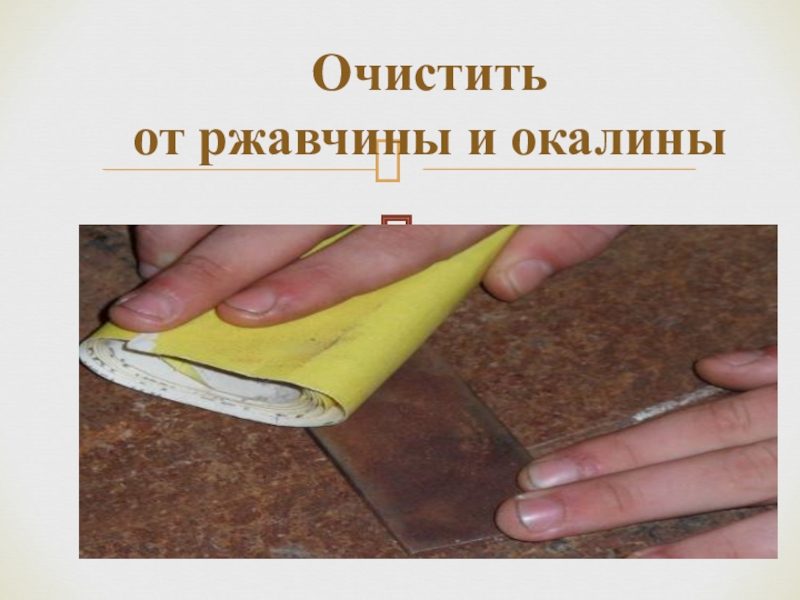

- 20. Очистить от ржавчины и окалины

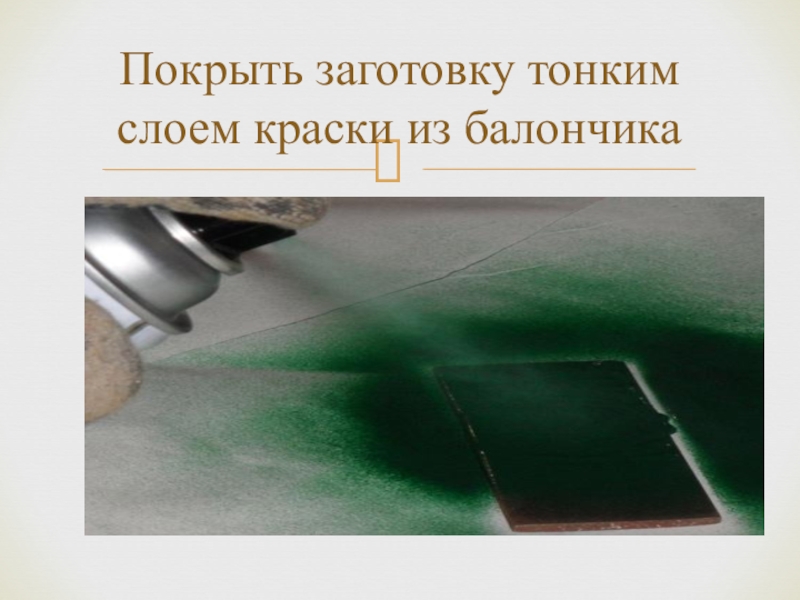

- 21. Покрыть заготовку тонким слоем краски из балончика
- 22. При помощи уголка с краю чертилкой провести

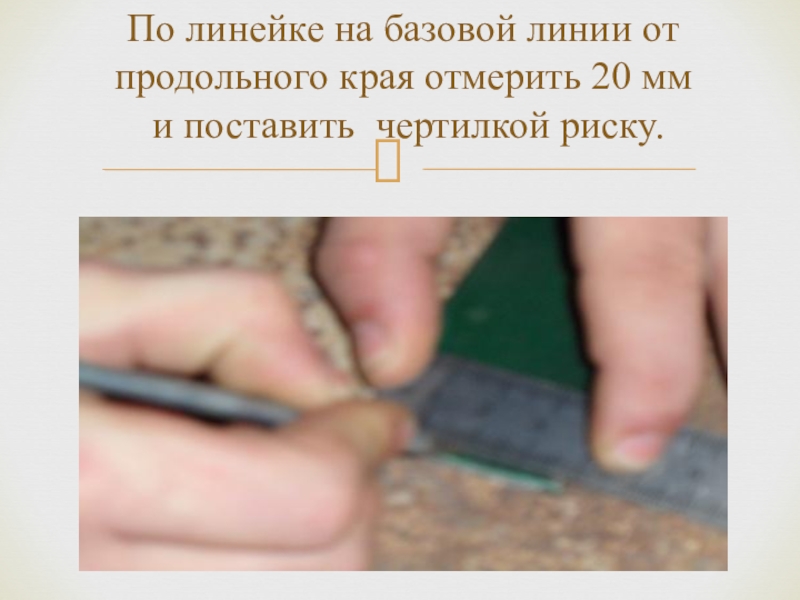

- 23. По линейке на базовой линии от продольного

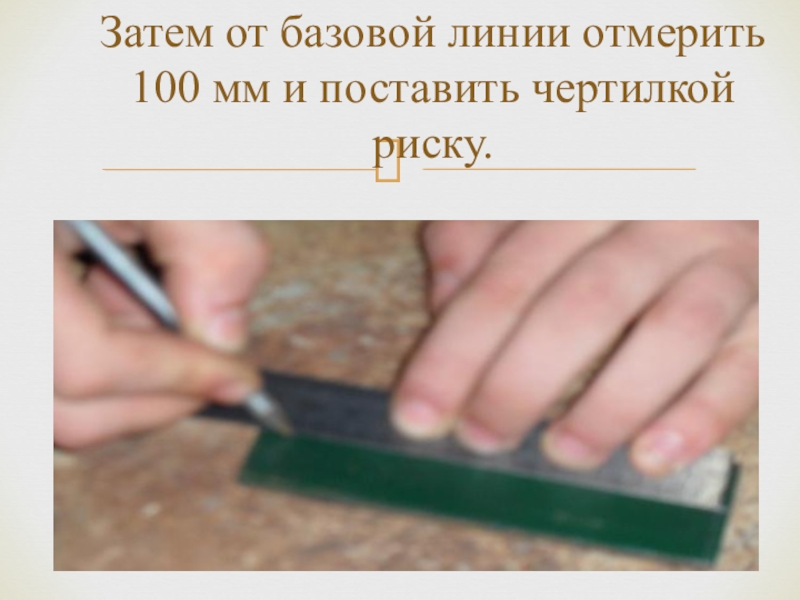

- 24. Затем от базовой линии отмерить 100 мм и поставить чертилкой риску.

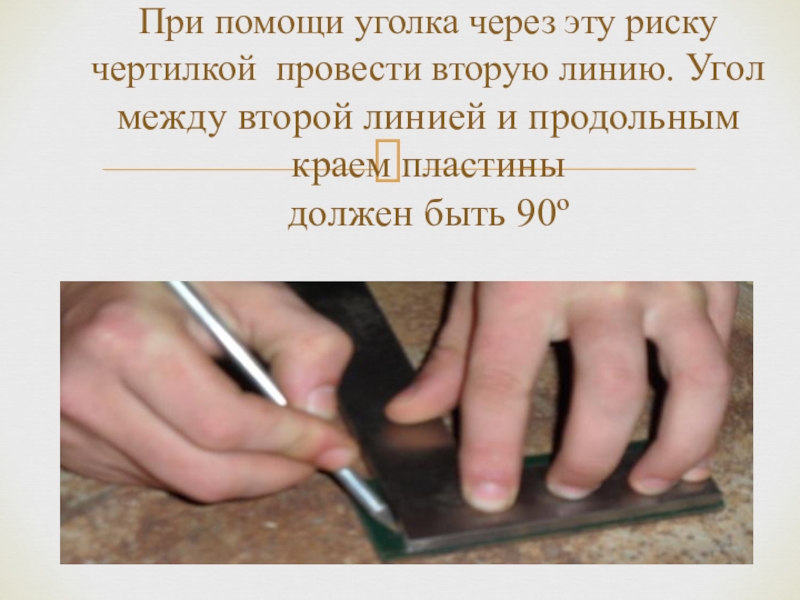

- 25. При помощи уголка через эту риску чертилкой

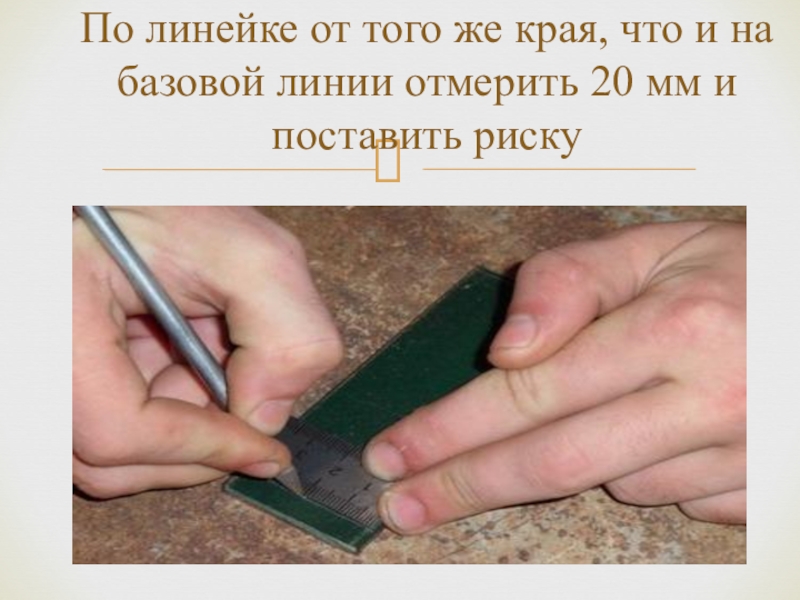

- 26. По линейке от того же края, что

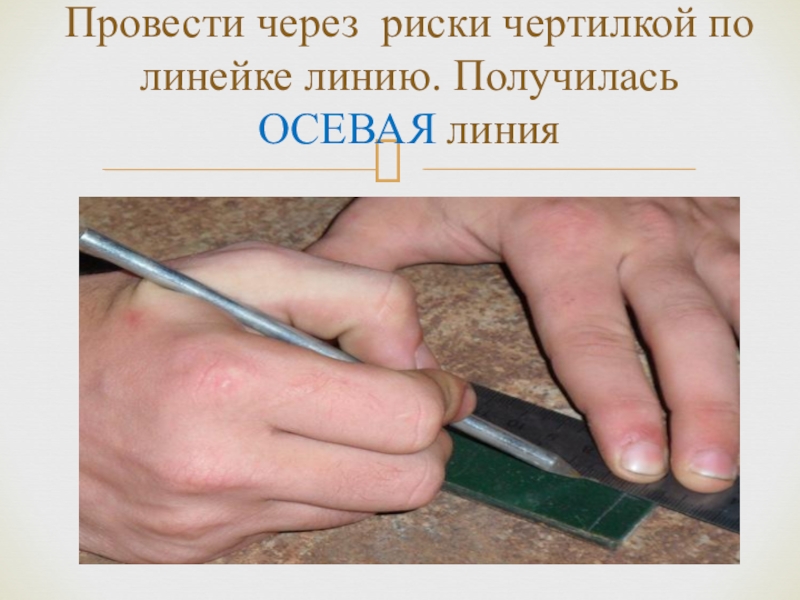

- 27. Провести через риски чертилкой по линейке линию. Получилась ОСЕВАЯ линия

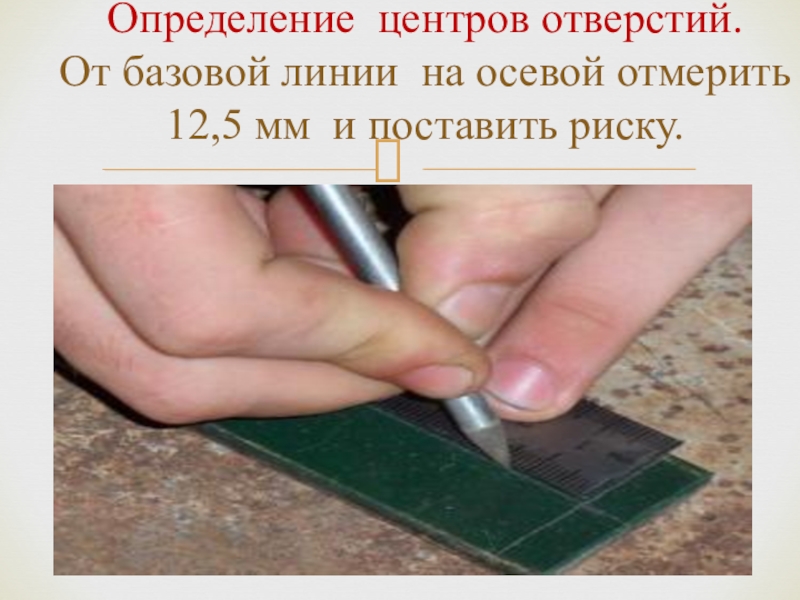

- 28. Определение центров отверстий. От базовой линии на осевой отмерить 12,5 мм и поставить риску.

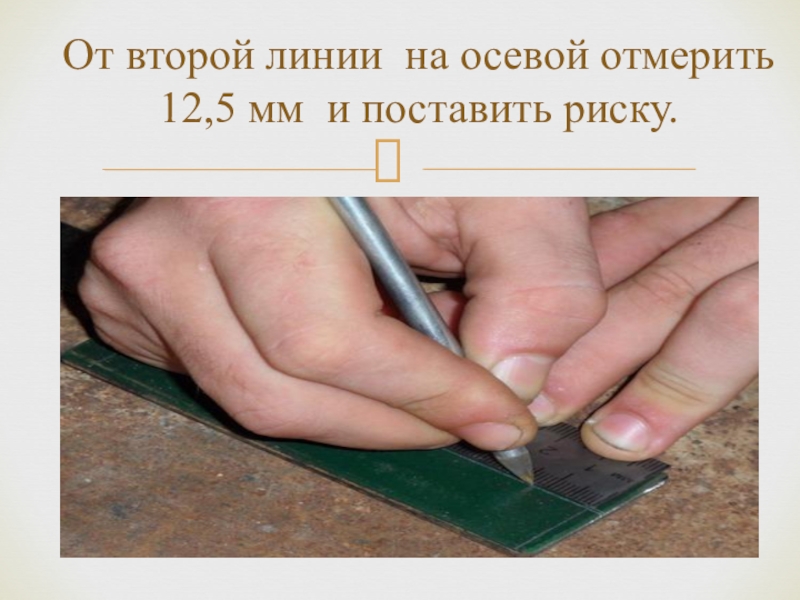

- 29. От второй линии на осевой отмерить 12,5 мм и поставить риску.

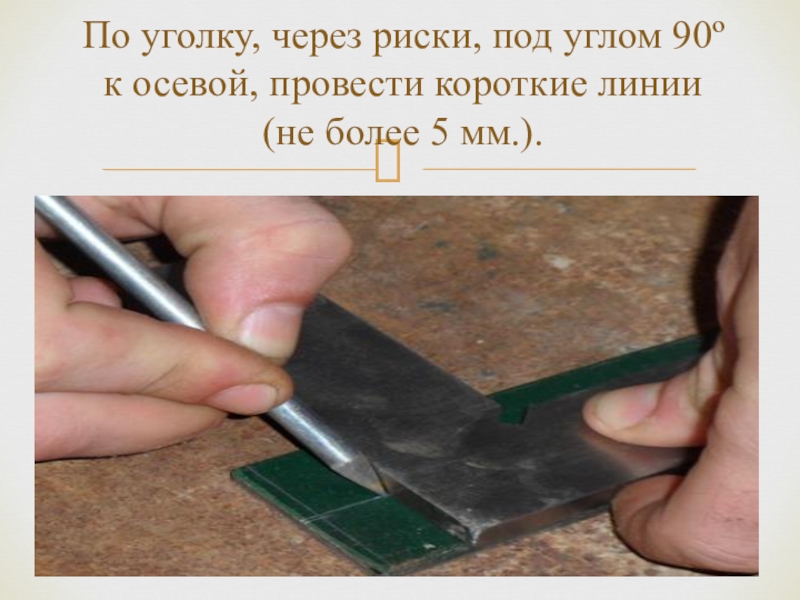

- 30. По уголку, через риски, под углом 90º

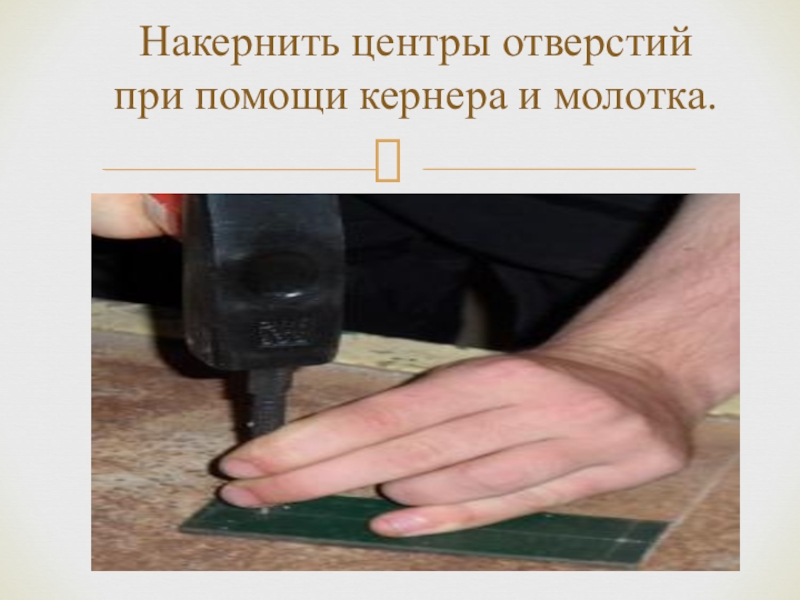

- 31. Накернить центры отверстий при помощи кернера и молотка.

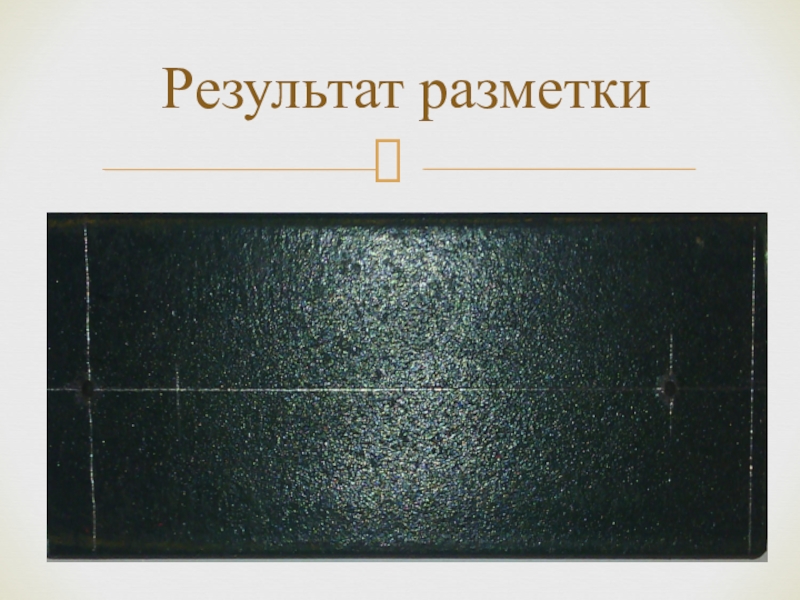

- 32. Результат разметки

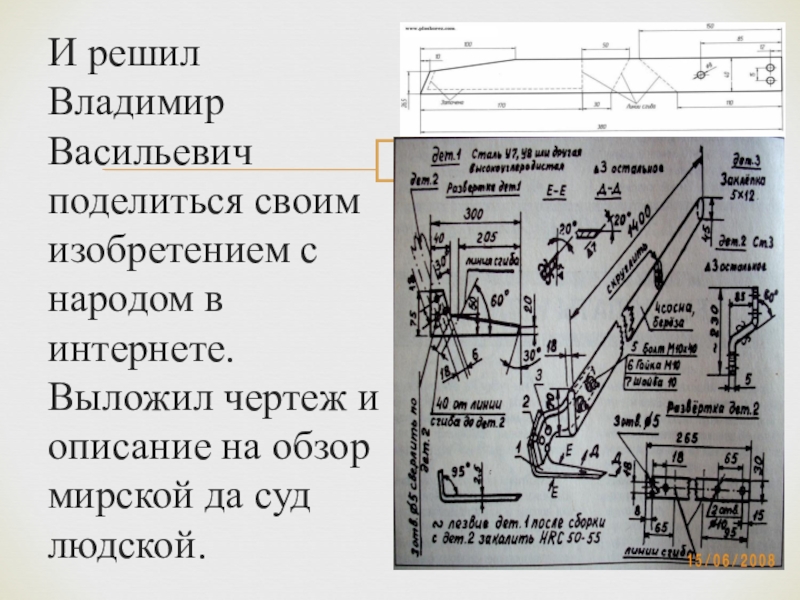

И решил Владимир Васильевич поделиться своим изобретением с народом в интернете. Выложил чертеж и описание на обзор мирской да суд людской.
Слайд 3
И решил Владимир Васильевич поделиться своим изобретением с народом в интернете.
Выложил чертеж и описание на обзор мирской да суд людской.
Слайд 4
А в ту пору в интернете ходил-бродил Виктор Владимирович Песчанский -
мастер производственного обучения Сахалинского техникума механизации сельского хозяйства.

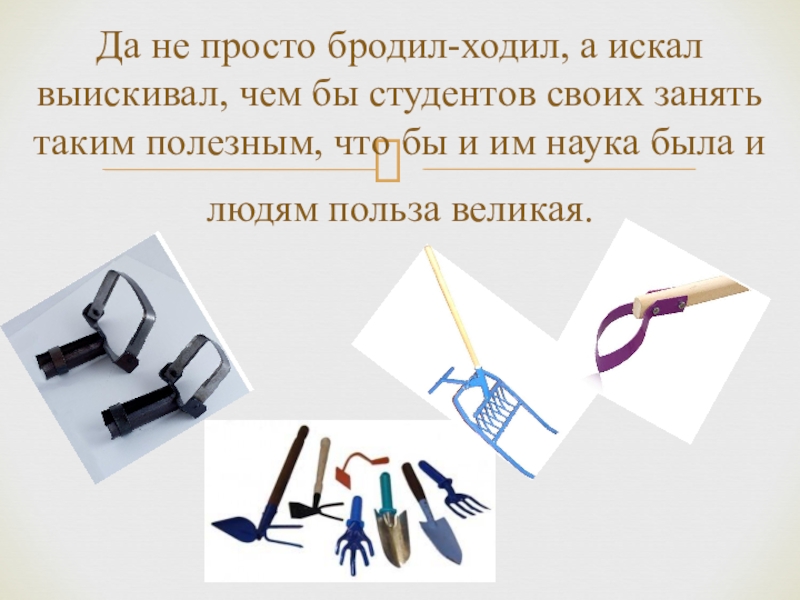

Слайд 5Да не просто бродил-ходил, а искал выискивал, чем бы студентов своих
занять таким полезным, что бы и им наука была и людям польза великая.
Слайд 7
Обрадовался Виктор Владимирович новой идее садово-огородного инструмента. Такой простой в изготовлении,
и студенты будут заняты и людям польза на огородах.
Слайд 9
И сотворили они вместе карту технологи-ческую, и разработали все операции слесарные
от разметки до сборки.
Слайд 14И решили тогда студенты со своим мастером усовершенствовать инструмент, придумали дополнительную
пластину вместо шайб под гайки.
Слайд 15А еще придумали они, как улучшить качество разметки этой пластины, и
плоскореза в том числе.

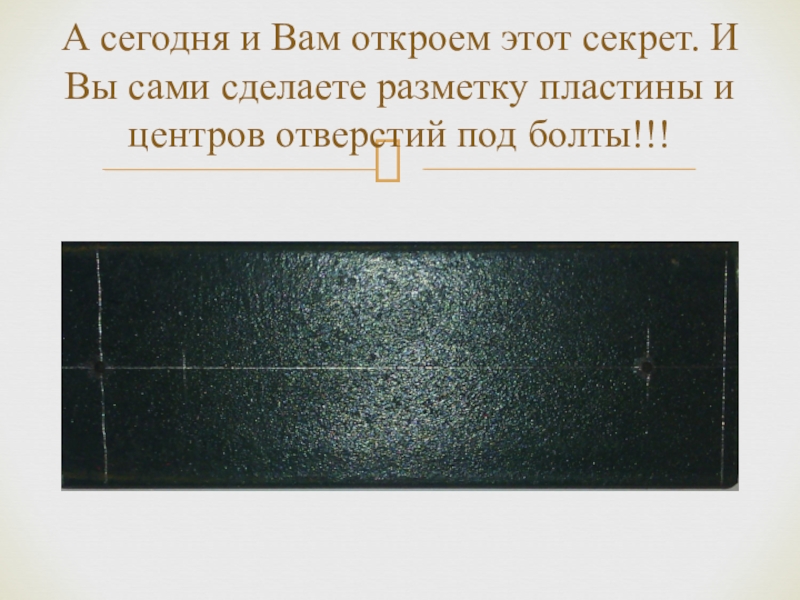

Слайд 17 А сегодня и Вам откроем этот секрет. И Вы сами сделаете
разметку пластины и центров отверстий под болты!!!

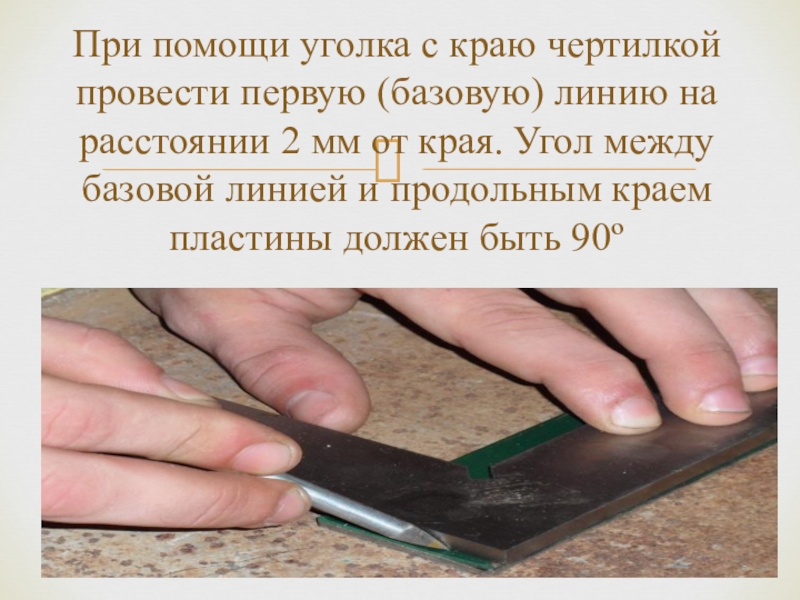

Слайд 22При помощи уголка с краю чертилкой провести первую (базовую) линию на
расстоянии 2 мм от края. Угол между базовой линией и продольным краем пластины должен быть 90º
Слайд 25При помощи уголка через эту риску чертилкой провести вторую линию. Угол
между второй линией и продольным краем пластины
должен быть 90º
Слайд 28Определение центров отверстий. От базовой линии на осевой отмерить 12,5 мм
и поставить риску.
