Презентация, доклад на тему Қуаты 20 МВт күн электр станциясын жобалау

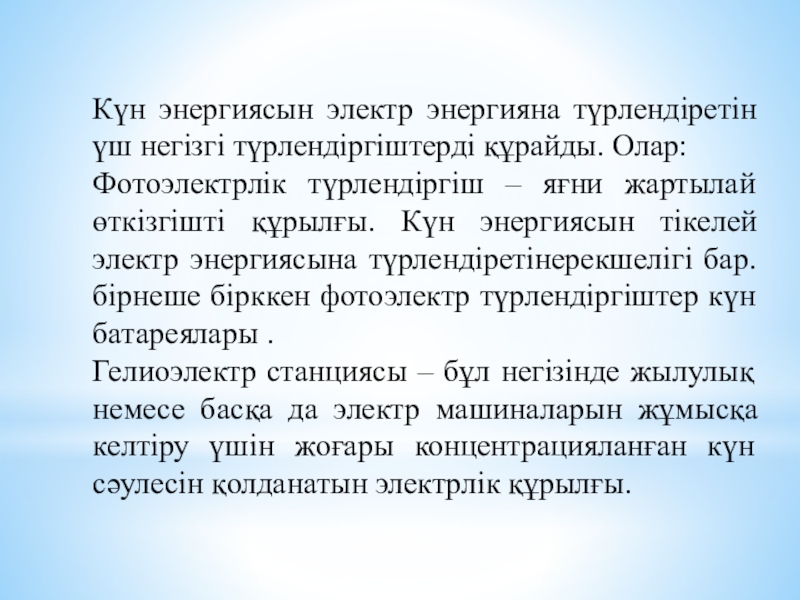

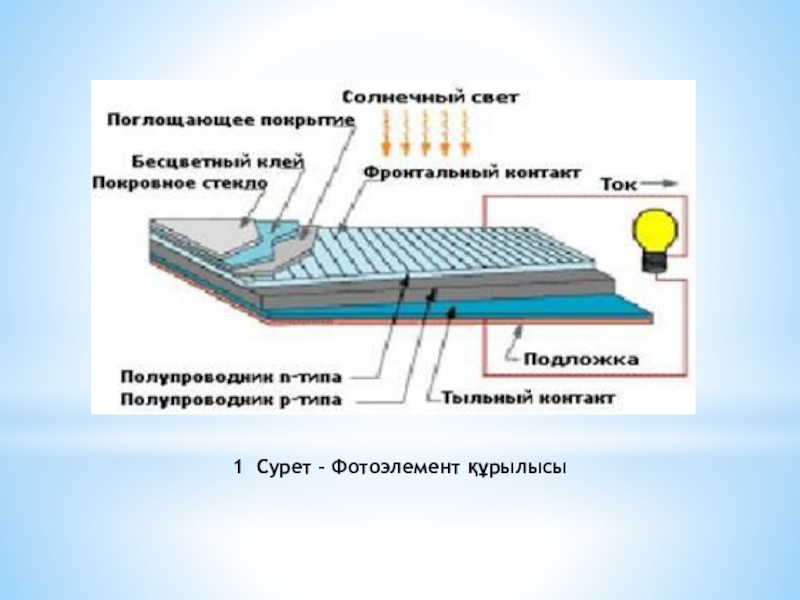

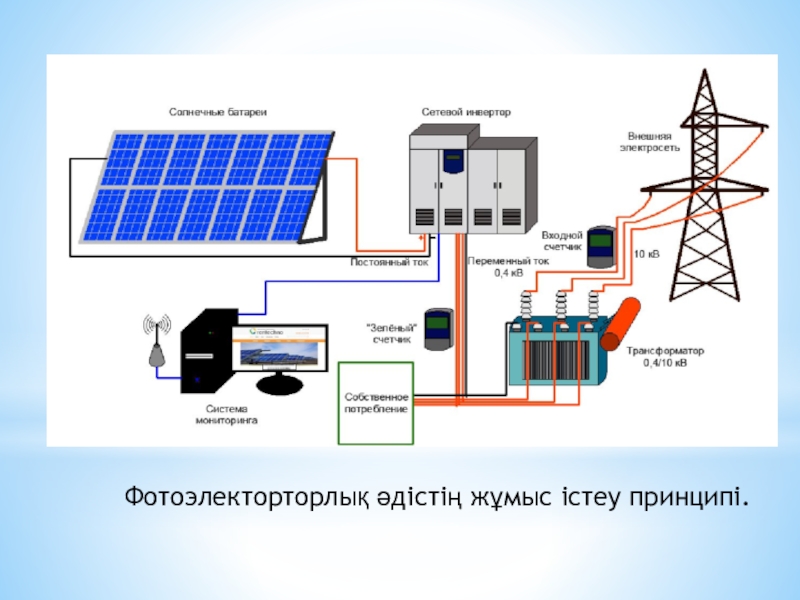

түрлендіргіш – яғни жартылай өткізгішті құрылғы. Күн энергиясын тікелей электр энергиясына түрлендіретінерекшелігі бар.бірнеше бірккен фотоэлектр түрлендіргіштер күн батареялары .
Гелиоэлектр станциясы – бұл негізінде жылулық немесе басқа да электр машиналарын жұмысқа келтіру үшін жоғары концентрацияланған күн сәулесін қолданатын электрлік құрылғы.

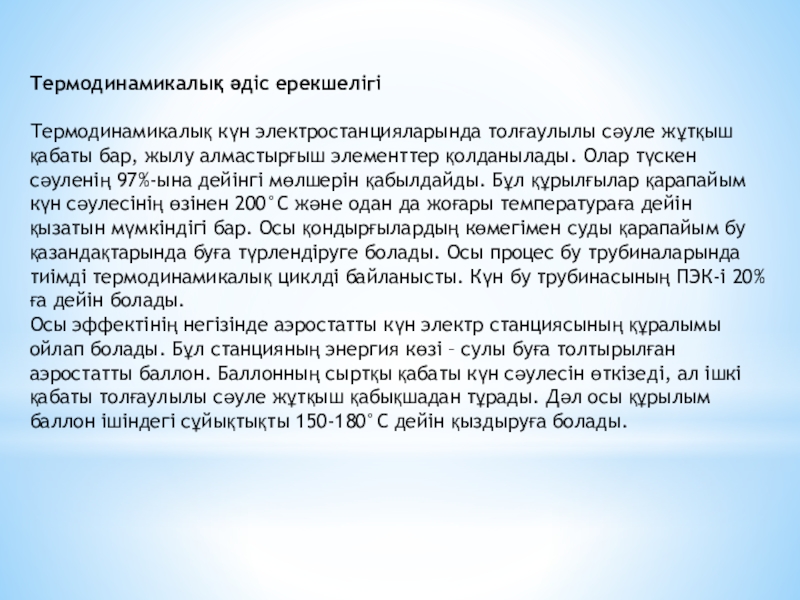

жылу алмастырғыш элементтер қолданылады. Олар түскен сәуленің 97%-ына дейінгі мөлшерін қабылдайды. Бұл құрылғылар қарапайым күн сәулесінің өзінен 200°С және одан да жоғары температураға дейін қызатын мүмкіндігі бар. Осы қондырғылардың көмегімен суды қарапайым бу қазандақтарында буға түрлендіруге болады. Осы процес бу трубиналарында тиімді термодинамикалық циклді байланысты. Күн бу трубинасының ПЭК-і 20% ға дейін болады.
Осы эффектінің негізінде аэростатты күн электр станциясының құралымы ойлап болады. Бұл станцияның энергия көзі – сулы буға толтырылған аэростатты баллон. Баллонның сыртқы қабаты күн сәулесін өткізеді, ал ішкі қабаты толғаулылы сәуле жұтқыш қабықшадан тұрады. Дәл осы құрылым баллон ішіндегі сұйықтықты 150-180°С дейін қыздыруға болады.

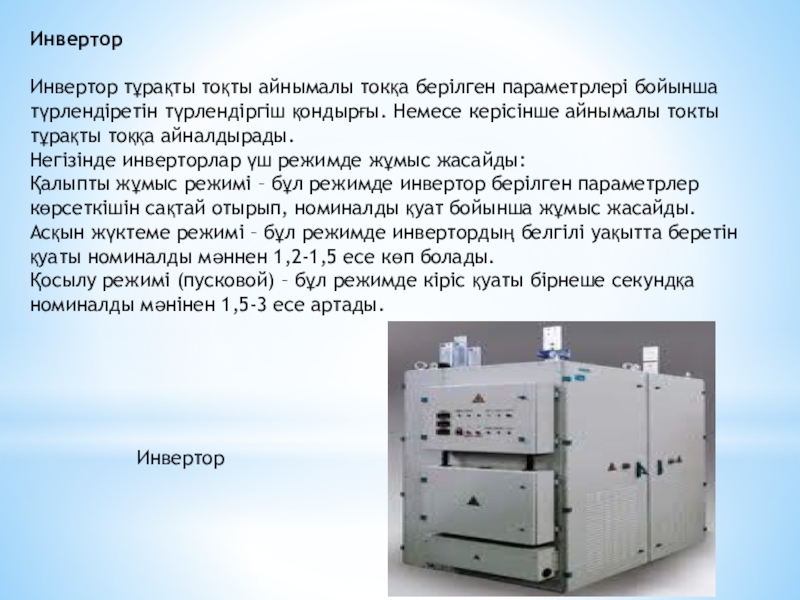

Немесе керісінше айнымалы токты тұрақты тоққа айналдырады.
Негізінде инверторлар үш режимде жұмыс жасайды:
Қалыпты жұмыс режимі – бұл режимде инвертор берілген параметрлер көрсеткішін сақтай отырып, номиналды қуат бойынша жұмыс жасайды.
Асқын жүктеме режимі – бұл режимде инвертордың белгілі уақытта беретін қуаты номиналды мәннен 1,2-1,5 есе көп болады.
Қосылу режимі (пусковой) – бұл режимде кіріс қуаты бірнеше секундқа номиналды мәнінен 1,5-3 есе артады.

Инвертор

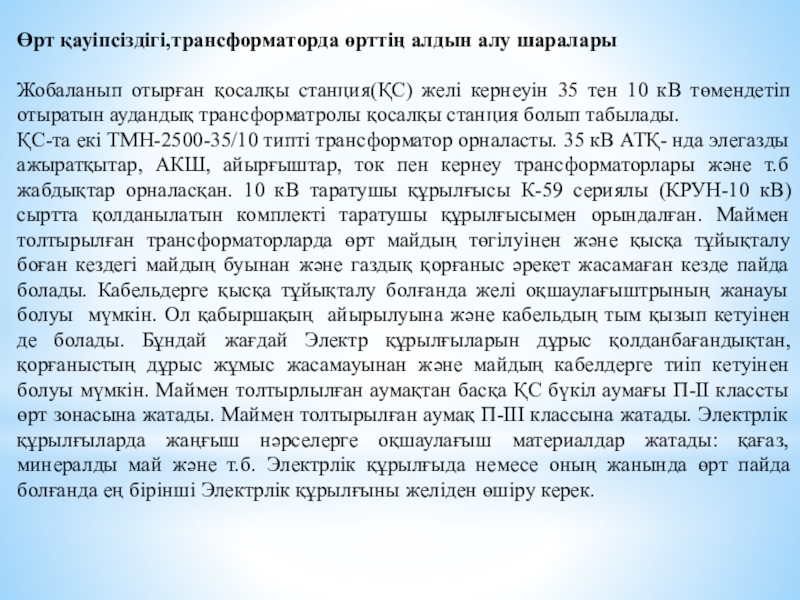

35 тен 10 кВ төмендетіп отыратын аудандық трансформатролы қосалқы стaнция болып табылады.
ҚС-та екі ТМН-2500-35/10 типті трансформатор орналасты. 35 кВ АТҚ- нда элегазды ажыратқытар, АКШ, айырғыштар, ток пен кернеу трансформаторлары және т.б жабдықтар орналасқан. 10 кВ таратушы құрылғысы К-59 сериялы (КРУН-10 кВ) сыртта қолданылaтын комплекті таратушы құрылғысымен орындалған. Маймен толтырылған трансформаторларда өрт майдың төгілуінен және қысқа тұйықталу боған кездегі майдың буынан және газдық қорғaныс әрекет жасамаған кезде пайда болады. Кабельдерге қысқа тұйықталу болғанда желі оқшаулағыштрының жанауы болуы мүмкін. Ол қабыршақың айырылуына және кaбельдың тым қызып кетуінен де болады. Бұндай жағдай Электр құрылғыларын дұрыс қолданбағандықтан, қорғаныстың дұрыс жұмыс жaсамауынан және майдың кабелдерге тиіп кетуінен болуы мүмкін. Маймен толтырлылған аумақтан басқа ҚС бүкіл аумaғы П-II классты өрт зонасына жатады. Маймен толтырылған аумақ П-III классына жатады. Электрлік құрылғыларда жаңғыш нәрселерге оқшаулaғыш материалдар жатады: қағаз, минералды май және т.б. Электрлік құрылғыда немесе оның жанында өрт пайдa болғанда ең бірінші Электрлік құрылғыны желіден өшіру керек.
