Презентация, доклад на тему Топливные насосы высокого давления

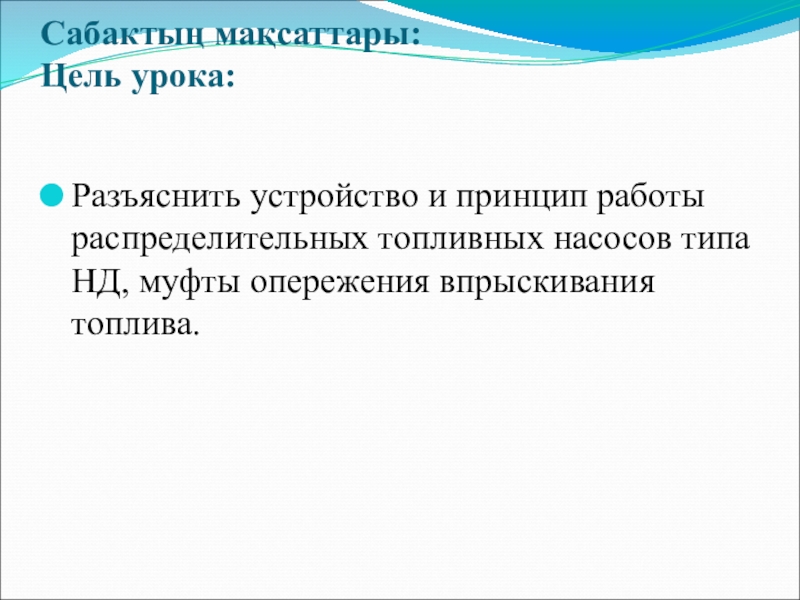

НД, муфты опережения впрыскивания топлива.

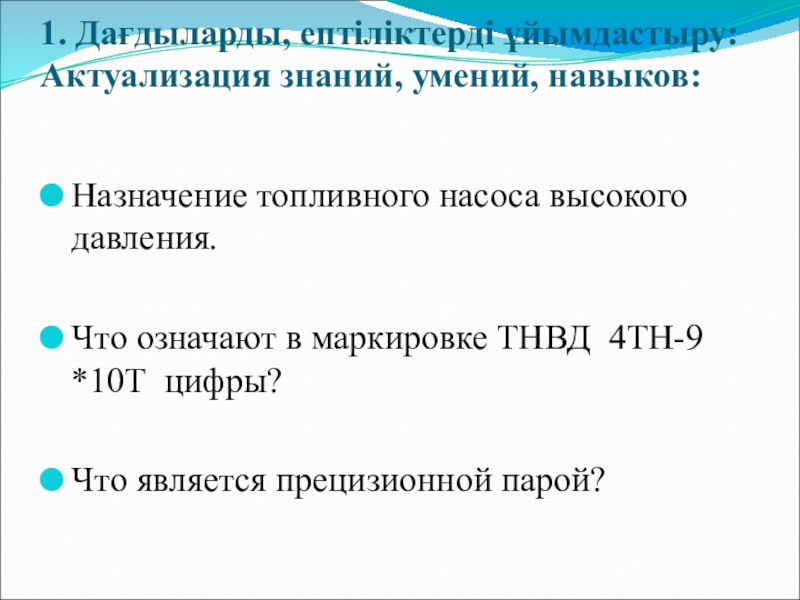

означают в маркировке ТНВД 4ТН-9 *10Т цифры?

Что является прецизионной парой?

и понятий, умений и навыков:

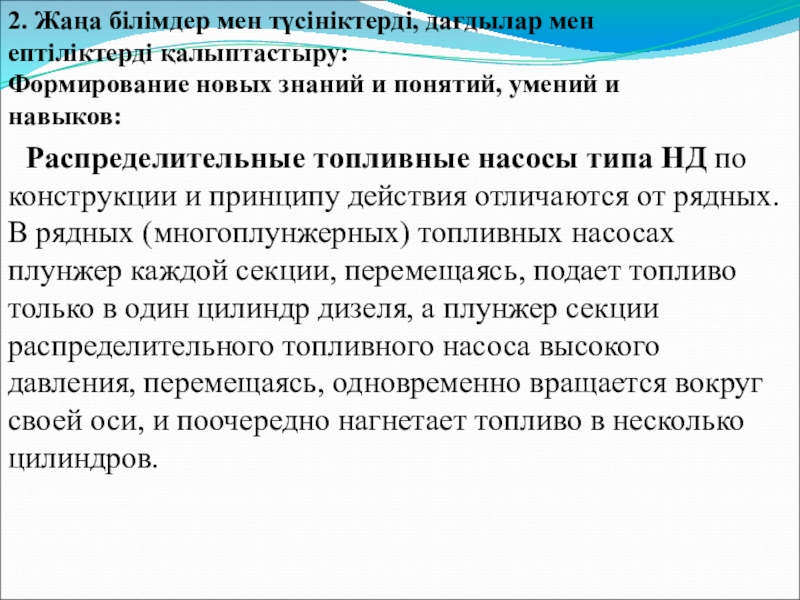

Распределительные топливные насосы типа НД по конструкции и принципу действия отличаются от рядных. В рядных (многоплунжерных) топливных насосах плунжер каждой секции, перемещаясь, подает топливо только в один цилиндр дизеля, а плунжер секции распределительного топливного насоса высокого давления, перемещаясь, одновременно вращается вокруг своей оси, и поочередно нагнетает топливо в несколько цилиндров.

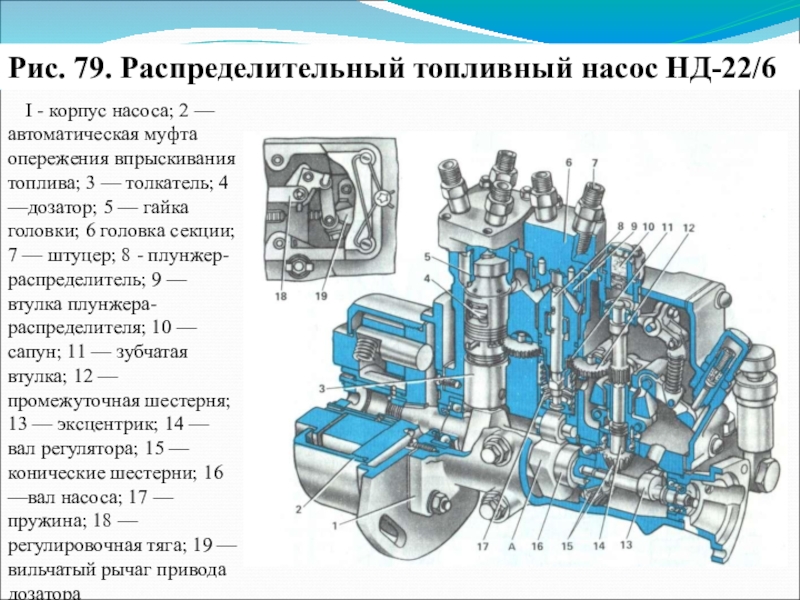

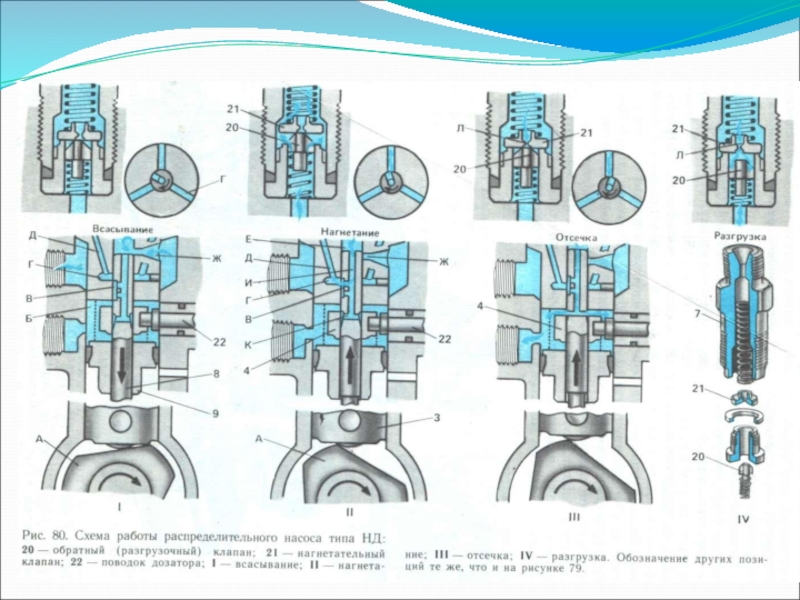

муфта опережения впрыскивания топлива; 3 — толкатель; 4 —дозатор; 5 — гайка головки; 6 головка секции; 7 — штуцер; 8 - плунжер- распределитель; 9 — втулка плунжера-распределителя; 10 —сапун; 11 — зубчатая втулка; 12 — промежуточная шестерня; 13 — эксцентрик; 14 — вал регулятора; 15 — конические шестерни; 16 —вал насоса; 17 —пружина; 18 — регулировочная тяга; 19 —вильчатый рычаг привода дозатора

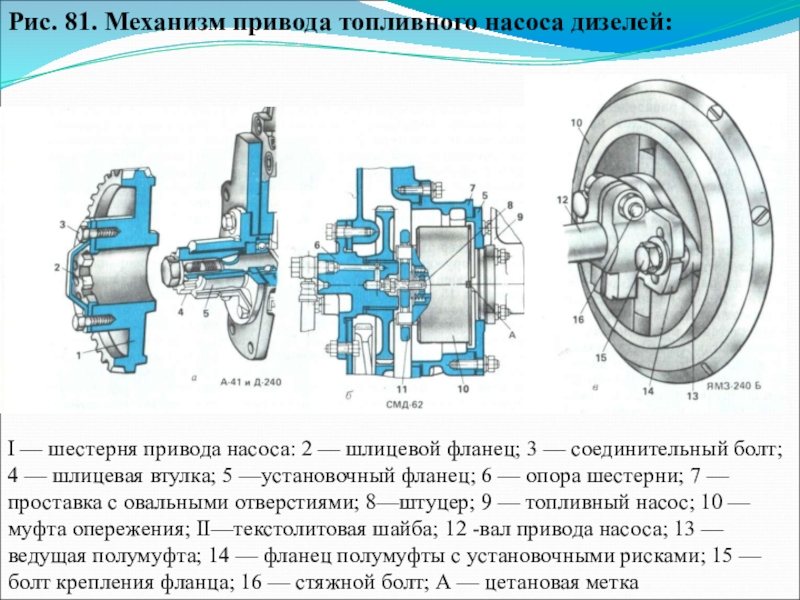

2 — шлицевой фланец; 3 — соединительный болт; 4 — шлицевая втулка; 5 —установочный фланец; 6 — опора шестерни; 7 — проставка с овальными отверстиями; 8—штуцер; 9 — топливный на­сос; 10 — муфта опережения; II—текстоли­товая шайба; 12 -вал привода насоса; 13 — ведущая полумуфта; 14 — фланец полумуфты с установочными рисками; 15 — болт крепле­ния фланца; 16 — стяжной болт; А — цетановая метка

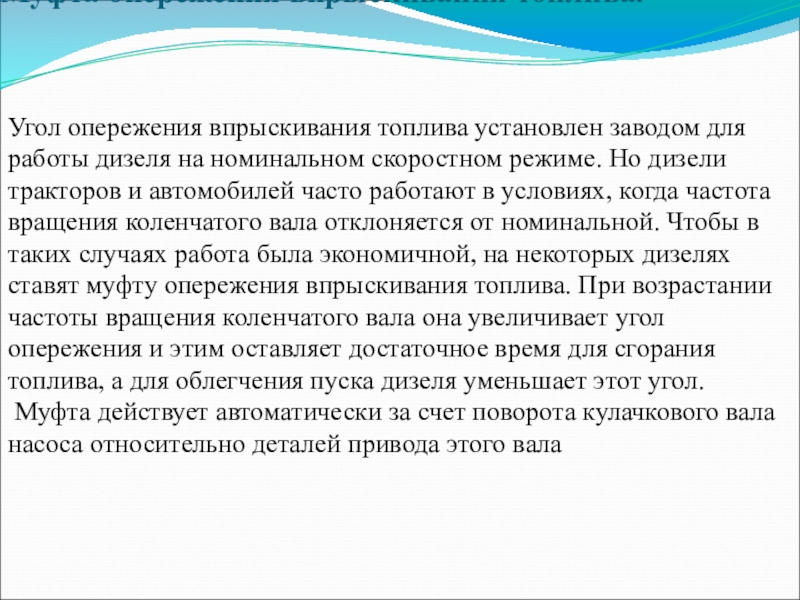

дизеля на номинальном скоростном режиме. Но дизели тракторов и автомобилей часто работают в условиях, когда частота вращения коленчатого вала отклоняется от номинальной. Чтобы в таких случаях работа была экономичной, на некоторых дизелях ставят муфту опережения впрыскивания топлива. При возрастании частоты вращения коленчатого вала она увеличивает угол опережения и этим оставляет достаточное время для сгорания топлива, а для облегчения пуска дизеля уменьшает этот угол.
Муфта действует автоматически за счет поворота кулачкового вала насоса относительно деталей привода этого вала

б — схема действия; 1 — ведущая полумуфта; 2 — палец; 3 — груз; 4 — ведомая полумуфта; 5 — ось; 6 — пружина; 7 — кожух; 8 — втулка; к и k1 — длина пружины.

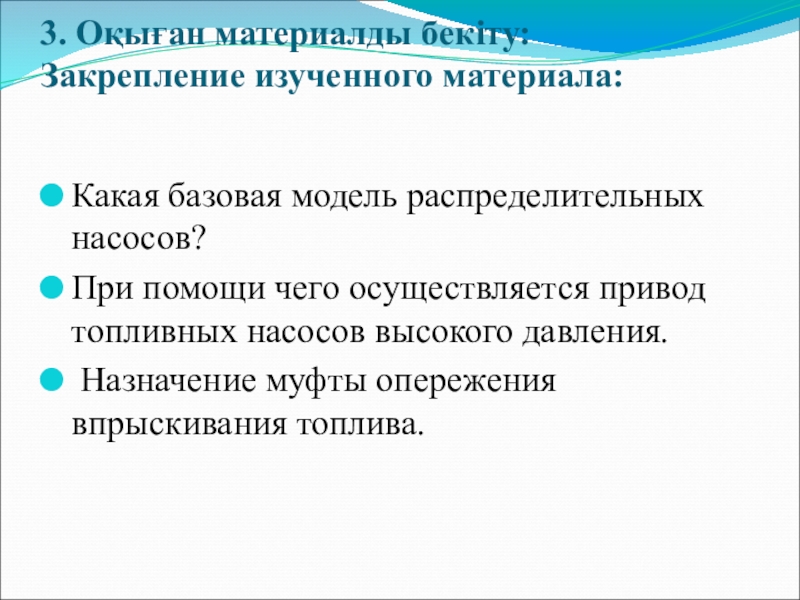

помощи чего осуществляется привод топливных насосов высокого давления.
Назначение муфты опережения впрыскивания топлива.

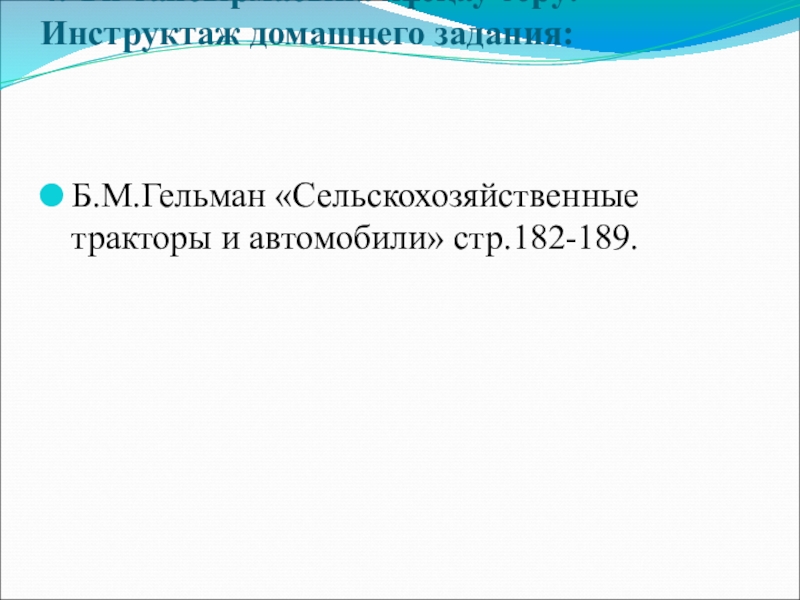

стр.182-189.
