Презентация, доклад на тему Типовые детали и сборочные единицы машиностроительных изделий и приборов
Содержание
- 1. Типовые детали и сборочные единицы машиностроительных изделий и приборов
- 2. В процессе производства машину собирают из отдельных
- 3. Деталью называют элемент конструкции,
- 4. Сборочная единица представляет собой
- 5. Комплексом называют два или более составных
- 6. Комплектом называют два или более изделия,
- 7. Типовыми называют детали, которые встречаются
- 8. Изделия общего назначения, имеющие единую методику расчета
- 9. Сварными называются конструкции, в которых неразъемные соединения выполняются при помощи сварки.

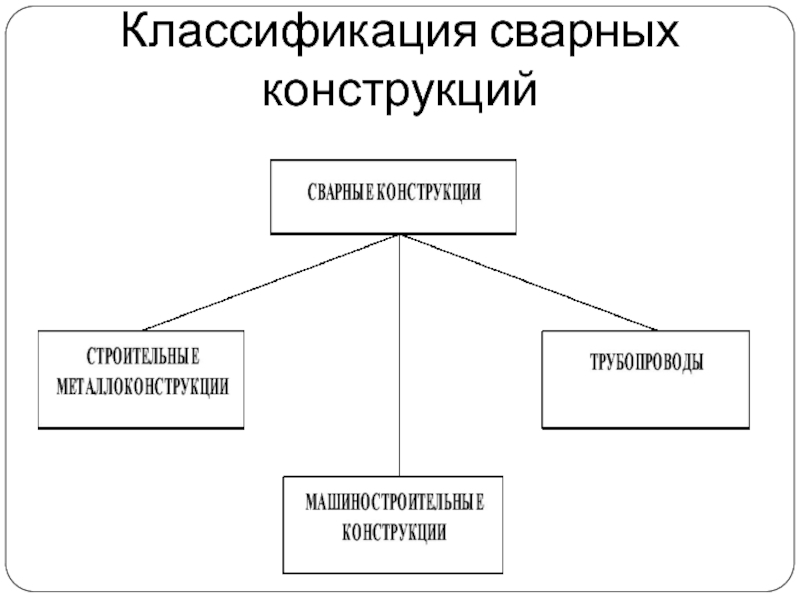

- 10. Классификация сварных конструкций

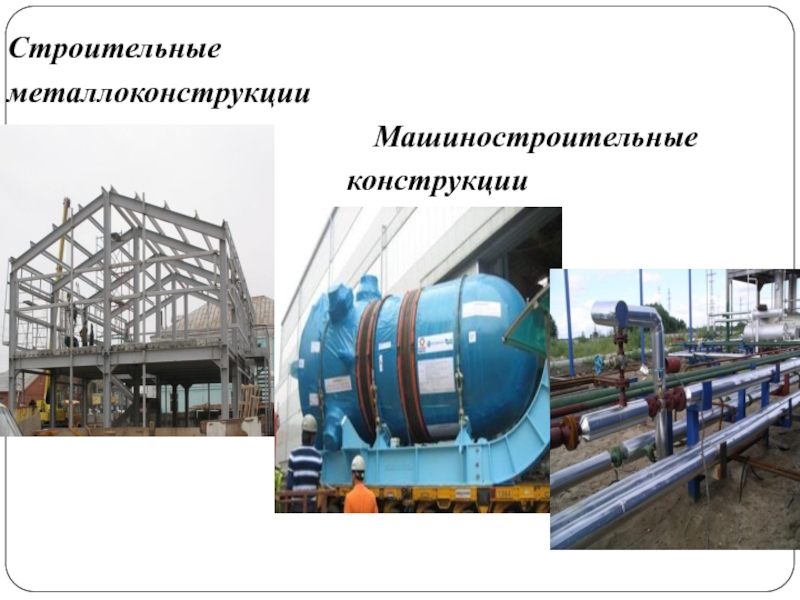

- 11. Строительныеметаллоконструкции
- 12. Классификация сварных конструкцийпо способу получения заготовок (листовые,
В процессе производства машину собирают из отдельных деталей и узлов, которые условно именуются, изделиями. Виды изделий: - деталь, - сборочная единица,
Слайд 1Разработал преподаватель
ГБПОУ РМ «Саранский политехнический техникум» И.В. Шевчук
Типовые детали

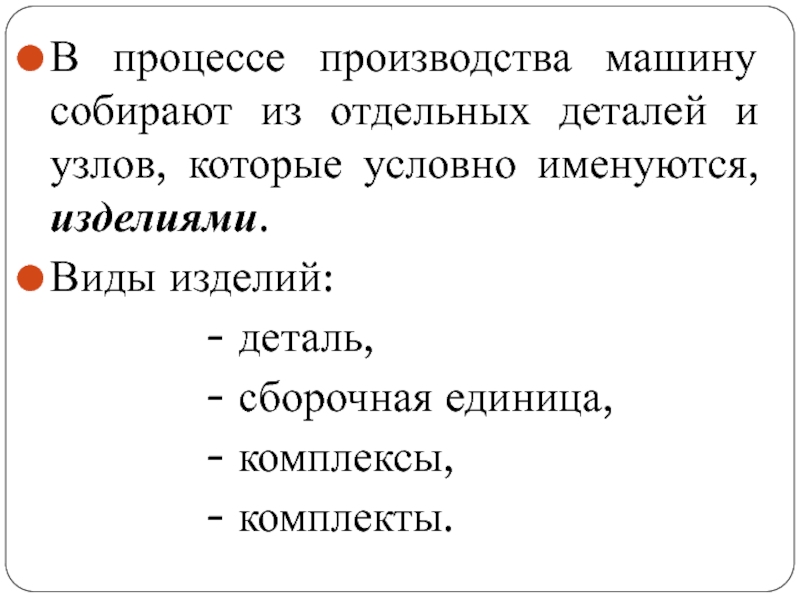

Слайд 2В процессе производства машину собирают из отдельных деталей и узлов, которые
условно именуются, изделиями.
Виды изделий:
- деталь,
- сборочная единица,
- комплексы,
- комплекты.
Виды изделий:
- деталь,
- сборочная единица,
- комплексы,
- комплекты.

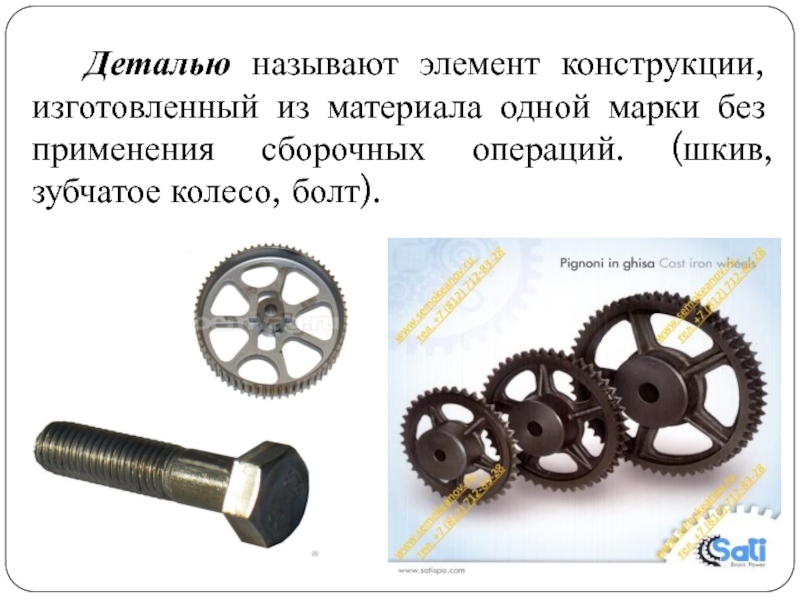

Слайд 3 Деталью называют элемент конструкции, изготовленный из материала одной
марки без применения сборочных операций. (шкив, зубчатое колесо, болт).

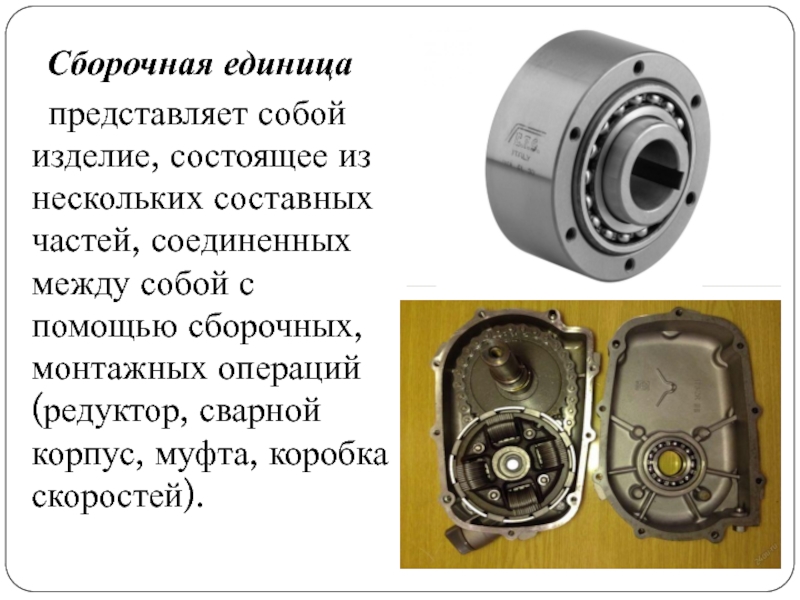

Слайд 4 Сборочная единица
представляет собой изделие, состоящее из нескольких
составных частей, соединенных между собой с помощью сборочных, монтажных операций (редуктор, сварной корпус, муфта, коробка скоростей).

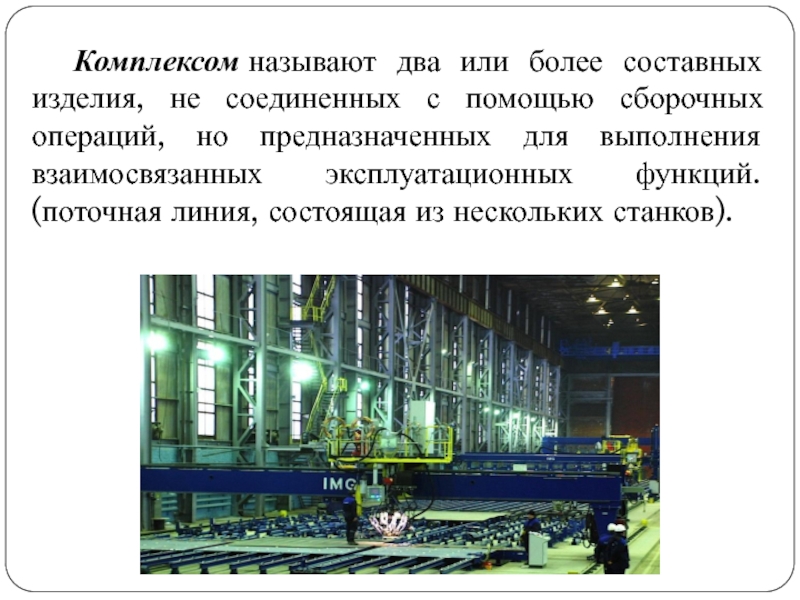

Слайд 5 Комплексом называют два или более составных изделия, не соединенных с
помощью сборочных операций, но предназначенных для выполнения взаимосвязанных эксплуатационных функций. (поточная линия, состоящая из нескольких станков).

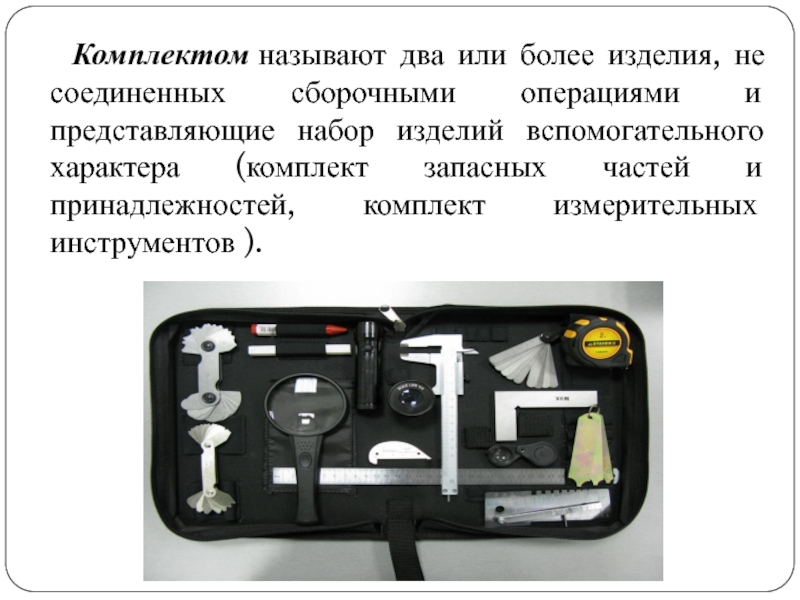

Слайд 6 Комплектом называют два или более изделия, не соединенных сборочными операциями
и представляющие набор изделий вспомогательного характера (комплект запасных частей и принадлежностей, комплект измерительных инструментов ).

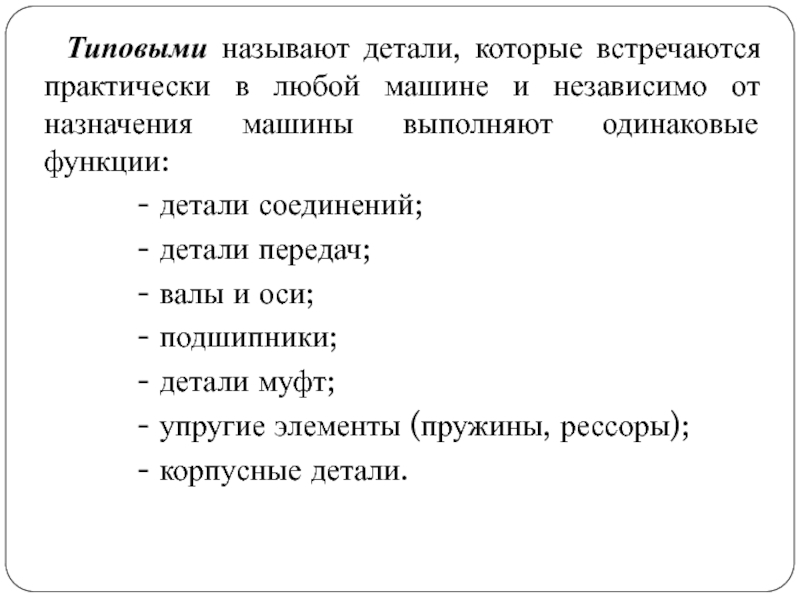

Слайд 7 Типовыми называют детали, которые встречаются практически в любой машине
и независимо от назначения машины выполняют одинаковые функции:
- детали соединений;
- детали передач;
- валы и оси;
- подшипники;
- детали муфт;
- упругие элементы (пружины, рессоры);
- корпусные детали.
- детали соединений;
- детали передач;
- валы и оси;
- подшипники;
- детали муфт;
- упругие элементы (пружины, рессоры);
- корпусные детали.

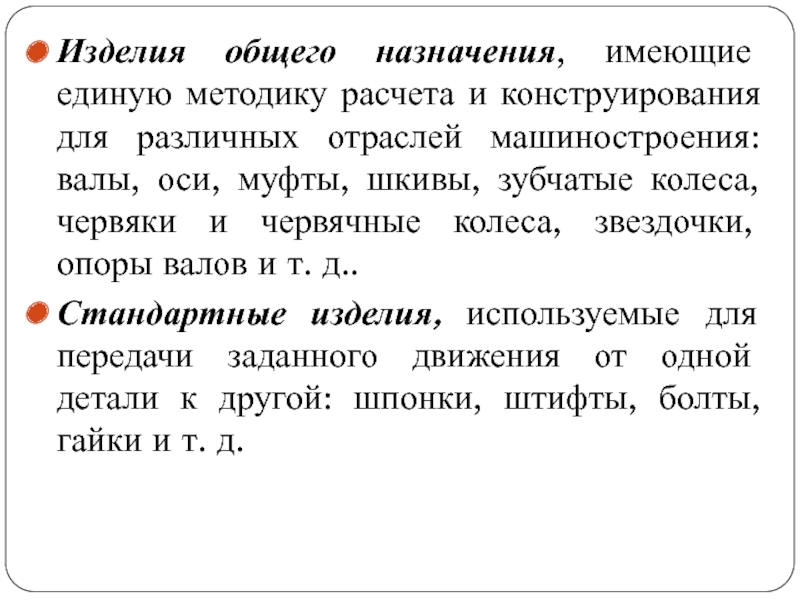

Слайд 8Изделия общего назначения, имеющие единую методику расчета и конструирования для различных
отраслей машиностроения: валы, оси, муфты, шкивы, зубчатые колеса, червяки и червячные колеса, звездочки, опоры валов и т. д..
Стандартные изделия, используемые для передачи заданного движения от одной детали к другой: шпонки, штифты, болты, гайки и т. д.
Стандартные изделия, используемые для передачи заданного движения от одной детали к другой: шпонки, штифты, болты, гайки и т. д.

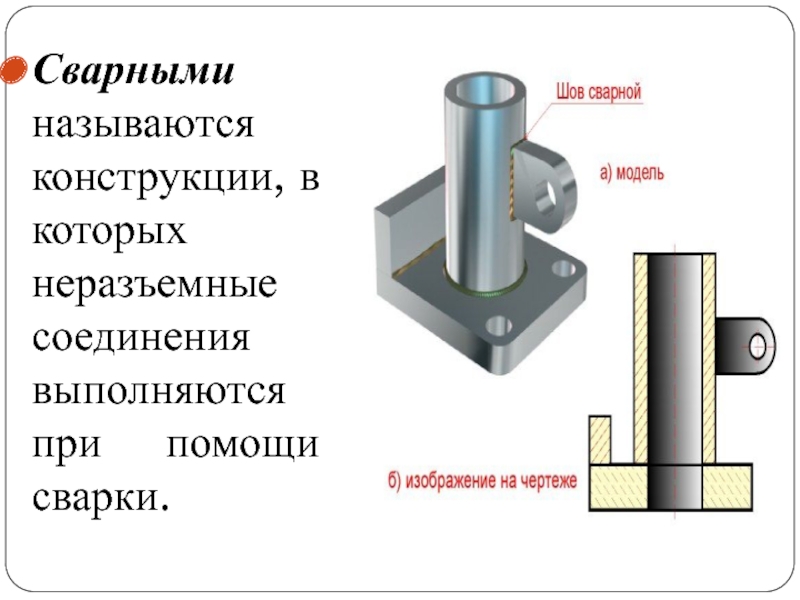

Слайд 9Сварными называются конструкции, в которых неразъемные соединения выполняются при помощи сварки.

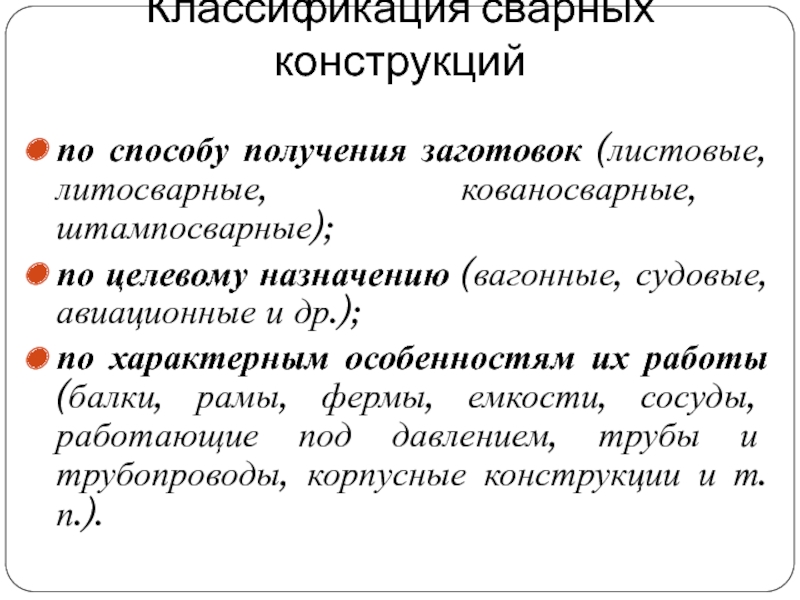

Слайд 12Классификация сварных конструкций
по способу получения заготовок (листовые, литосварные, кованосварные, штампосварные);
по целевому
назначению (вагонные, судовые, авиационные и др.);
по характерным особенностям их работы (балки, рамы, фермы, емкости, сосуды, работающие под давлением, трубы и трубопроводы, корпусные конструкции и т.п.).
по характерным особенностям их работы (балки, рамы, фермы, емкости, сосуды, работающие под давлением, трубы и трубопроводы, корпусные конструкции и т.п.).
