Презентация, доклад на тему Технология прессования
Содержание
- 1. Технология прессования
- 2. Литейная технология – это процесс получения литых
- 3. Слайд 3

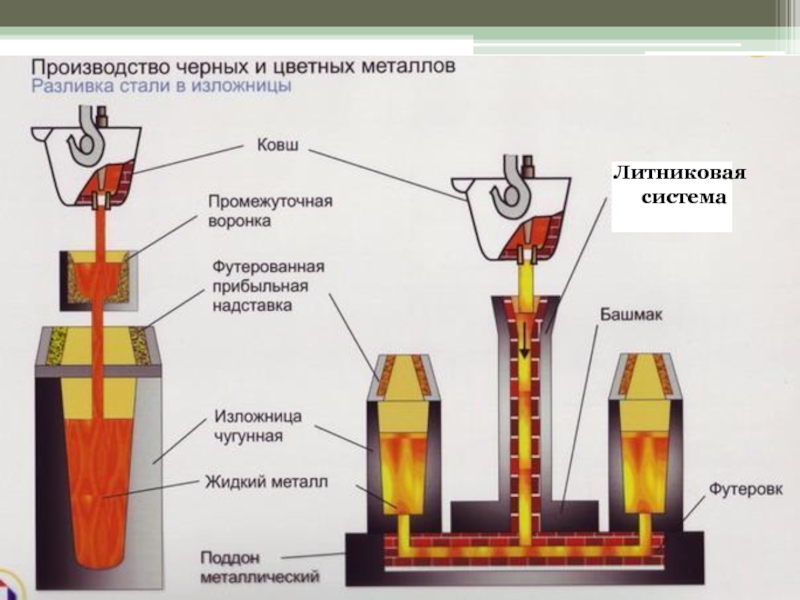

- 4. Литниковая система
- 5. Слайд 5
- 6. Слайд 6

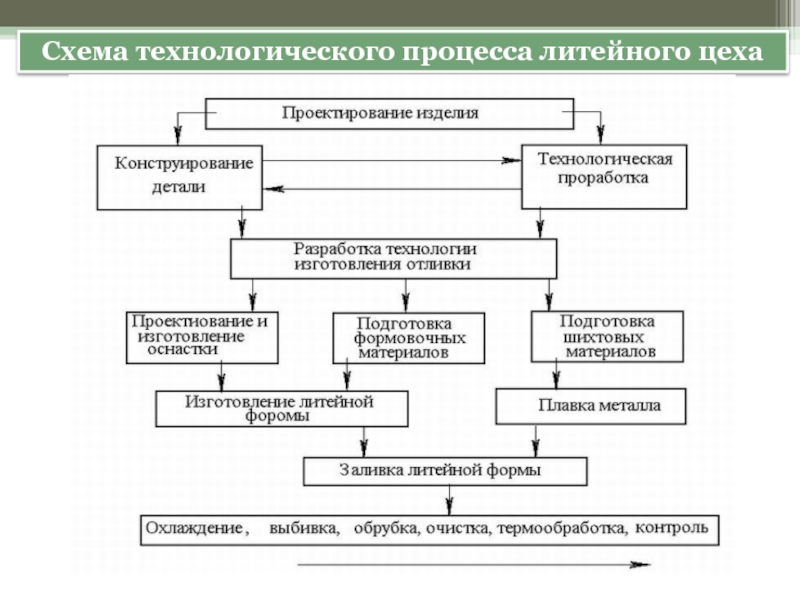

- 7. Схема технологического процесса литейного цеха
- 8. Литье в песчаные формы.Сначала, в соответствии с
- 9. Сначала, в соответствии с чертежами, делается деревянная
- 10. Затем монтируется верхняя часть формы. К нижнему
- 11. Затем корпус формы раскрывают и убирают деревянную
- 12. Деревянный лит ник и выпор убираются. Расплавленный
- 13. Литник и выпор отрезаются, а песок выбивается.
- 14. Составить маршрут технологии получения отливок
- 15. Слайд 15
Слайд 1Содержание учебного материала:
Технология получения отливок Специальные виды литья
Тема 1.3.
Литейное
производство

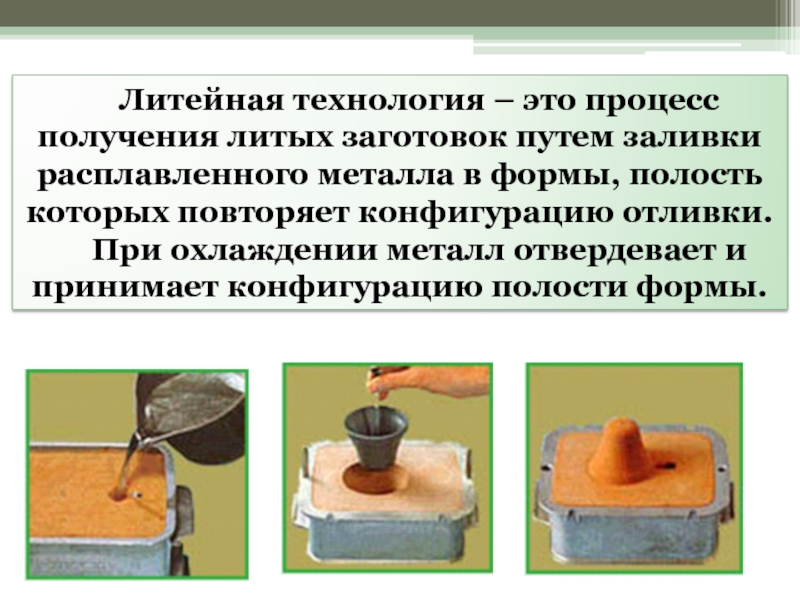

Слайд 2Литейная технология – это процесс получения литых заготовок путем заливки расплавленного
При охлаждении металл отвердевает и принимает конфигурацию полости формы.

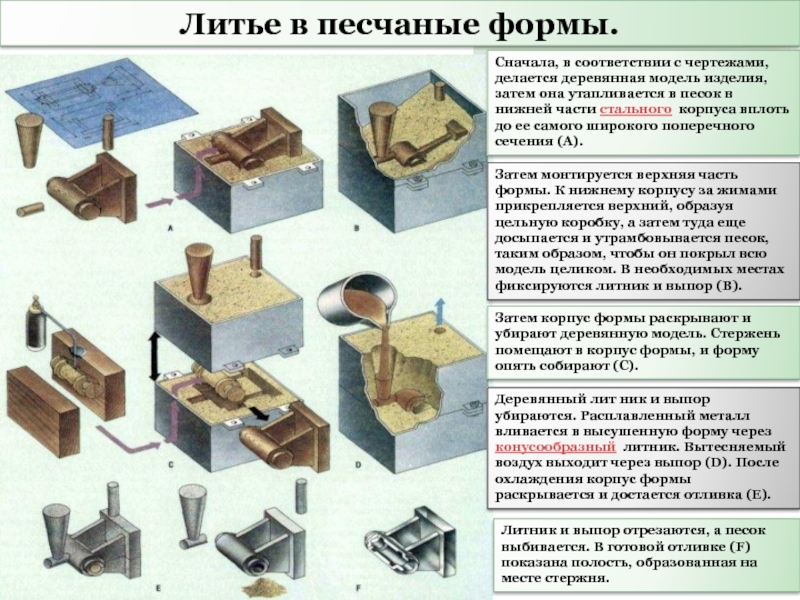

Слайд 8Литье в песчаные формы.
Сначала, в соответствии с чертежами, делается деревянная модель
Затем монтируется верхняя часть формы. К нижнему корпусу за жимами прикрепляется верхний, образуя цельную коробку, а затем туда еще досыпается и утрамбовывается песок, таким образом, чтобы он покрыл всю модель целиком. В необходимых местах фиксируются литник и выпор (В).
Затем корпус формы раскрывают и убирают деревянную модель. Стержень помещают в корпус формы, и форму опять собирают (С).
Деревянный лит ник и выпор убираются. Расплавленный металл вливается в высушенную форму через конусообразный литник. Вытесняемый воздух выходит через выпор (D). После охлаждения корпус формы раскрывается и достается отливка (Е).
Литник и выпор отрезаются, а песок выбивается. В готовой отливке (F) показана полость, образованная на месте стержня.
Слайд 9Сначала, в соответствии с чертежами, делается деревянная модель изделия, затем она
А

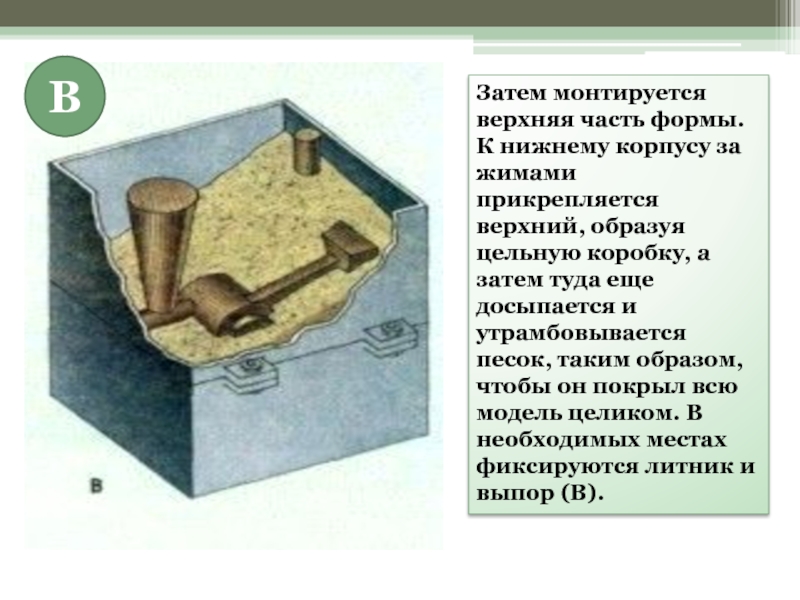

Слайд 10Затем монтируется верхняя часть формы. К нижнему корпусу за жимами прикрепляется
В
Слайд 11Затем корпус формы раскрывают и убирают деревянную модель. Стержень помещают в
С

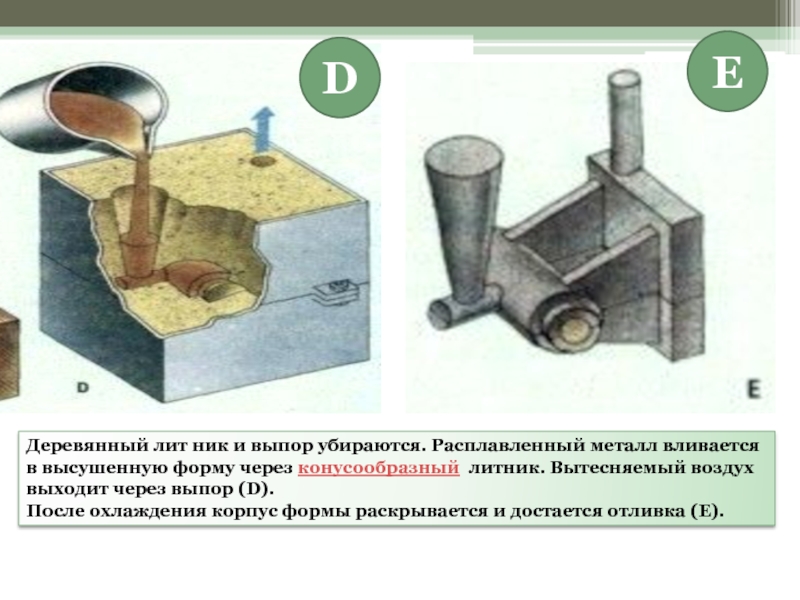

Слайд 12Деревянный лит ник и выпор убираются. Расплавленный металл вливается в высушенную
После охлаждения корпус формы раскрывается и достается отливка (Е).
D
E

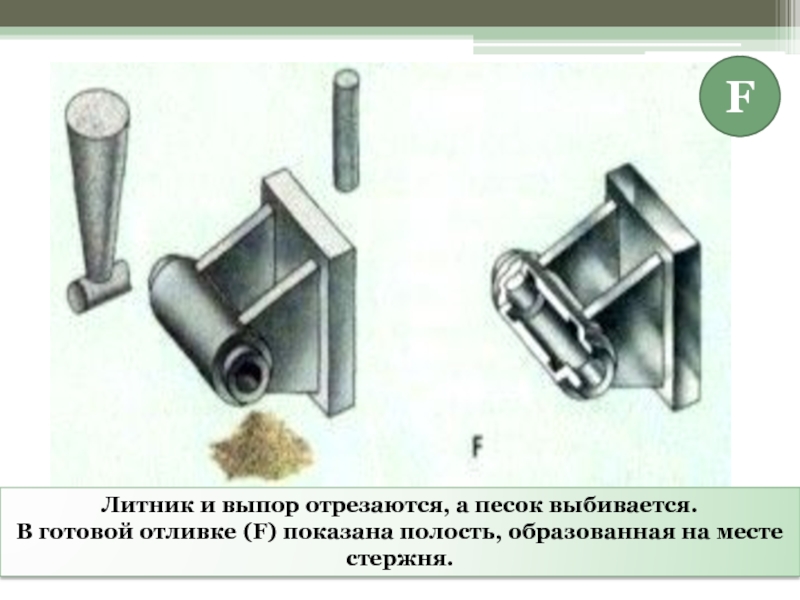

Слайд 13Литник и выпор отрезаются, а песок выбивается.
В готовой отливке (F)
F
