Презентация, доклад на тему Технология изготовления сварной двутавровой балки

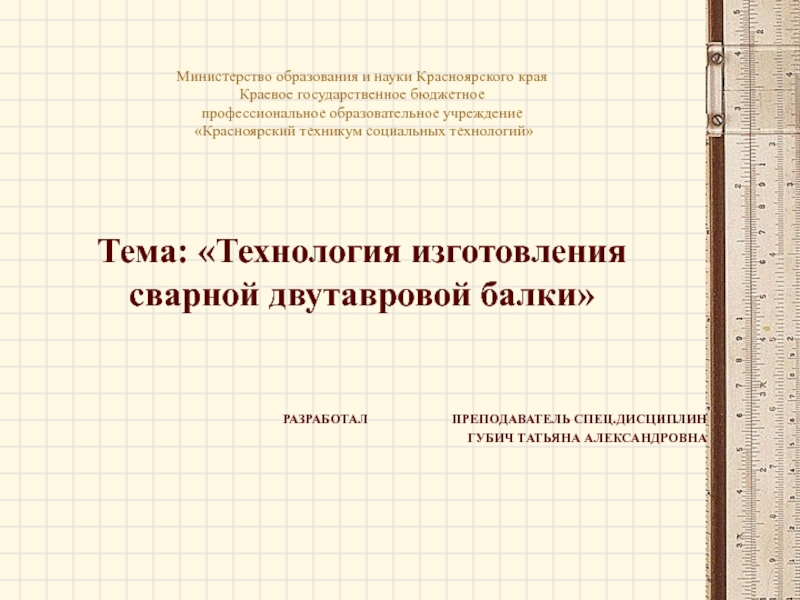

«Красноярский техникум социальных технологий» Тема: «Технология изготовления сварной двутавровой балки»

РАЗРАБОТАЛ ПРЕПОДАВАТЕЛЬ СПЕЦ.ДИСЦИПЛИН
ГУБИЧ ТАТЬЯНА АЛЕКСАНДРОВНА

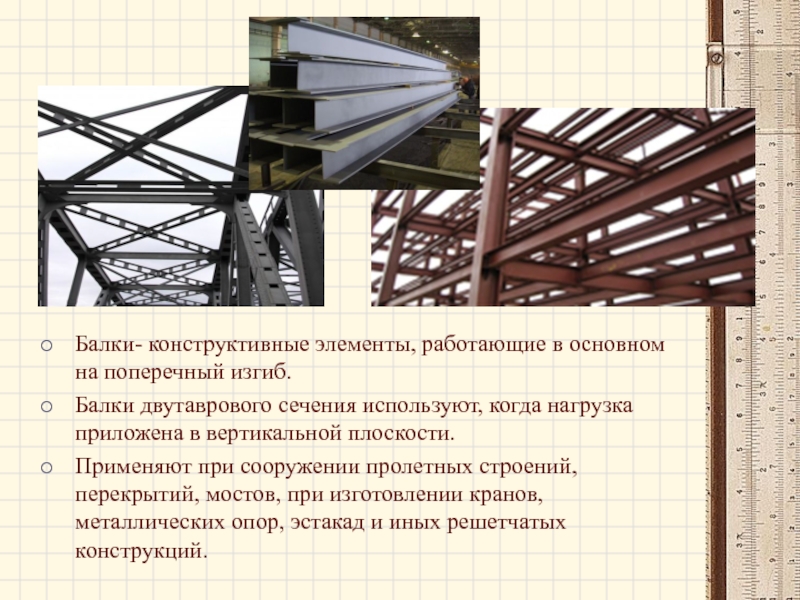

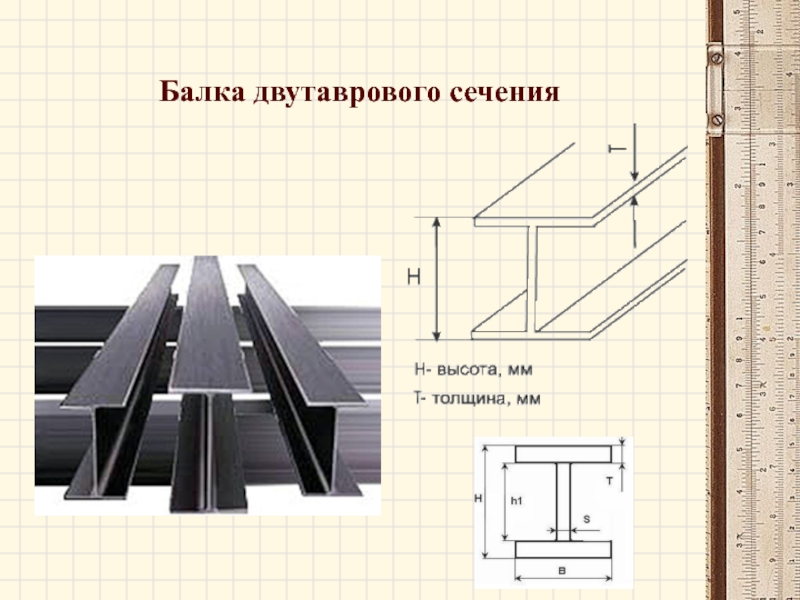

используют, когда нагрузка приложена в вертикальной плоскости.
Применяют при сооружении пролетных строений, перекрытий, мостов, при изготовлении кранов, металлических опор, эстакад и иных решетчатых конструкций.

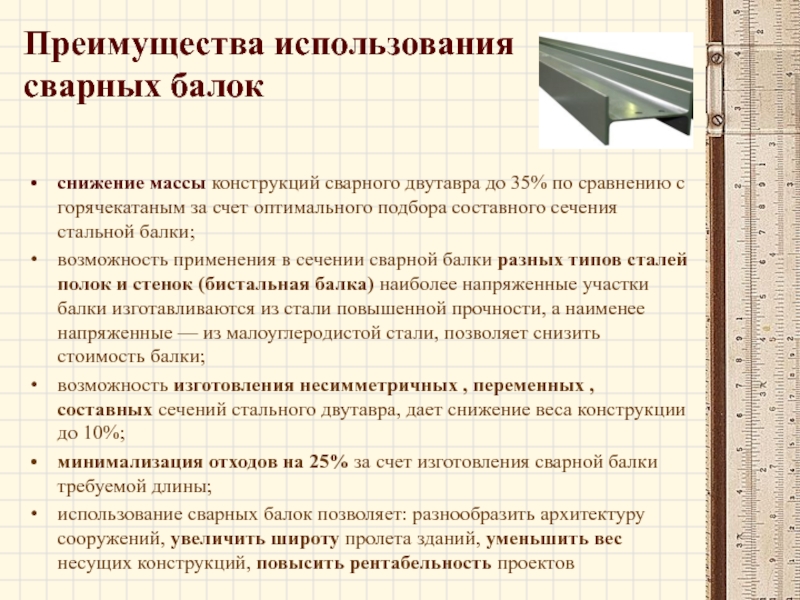

сравнению с горячекатаным за счет оптимального подбора составного сечения стальной балки;
возможность применения в сечении сварной балки разных типов сталей полок и стенок (бистальная балка) наиболее напряженные участки балки изготавливаются из стали повышенной прочности, а наименее напряженные — из малоуглеродистой стали, позволяет снизить стоимость балки;
возможность изготовления несимметричных , переменных , составных сечений стального двутавра, дает снижение веса конструкции до 10%;
минимализация отходов на 25% за счет изготовления сварной балки требуемой длины;
использование сварных балок позволяет: разнообразить архитектуру сооружений, увеличить широту пролета зданий, уменьшить вес несущих конструкций, повысить рентабельность проектов

марки стали
Ст3пс
Ст3сп
Ст3сп5
09Г2С
09Г2С-12
10-15ХСНД

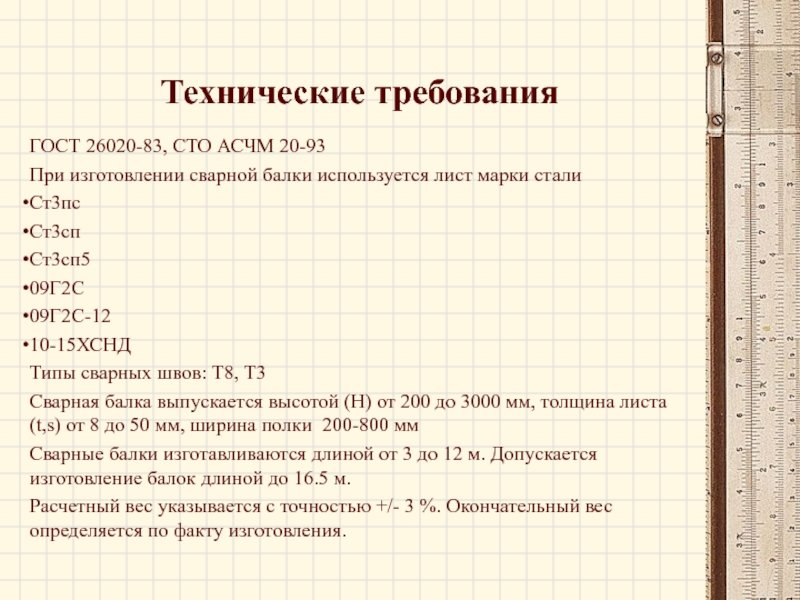

Типы сварных швов: Т8, Т3
Сварная балка выпускается высотой (Н) от 200 до 3000 мм, толщина листа (t,s) от 8 до 50 мм, ширина полки 200-800 мм
Сварные балки изготавливаются длиной от 3 до 12 м. Допускается изготовление балок длиной до 16.5 м.
Расчетный вес указывается с точностью +/- 3 %. Окончательный вес определяется по факту изготовления.

сохранением всех механических параметров)

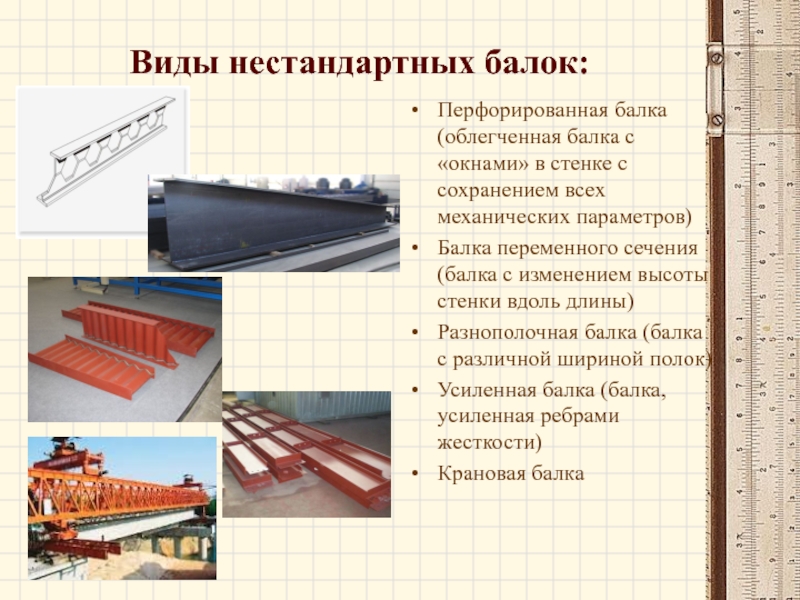

Балка переменного сечения (балка с изменением высоты стенки вдоль длины)
Разнополочная балка (балка с различной шириной полок)
Усиленная балка (балка, усиленная ребрами жесткости)
Крановая балка

балок

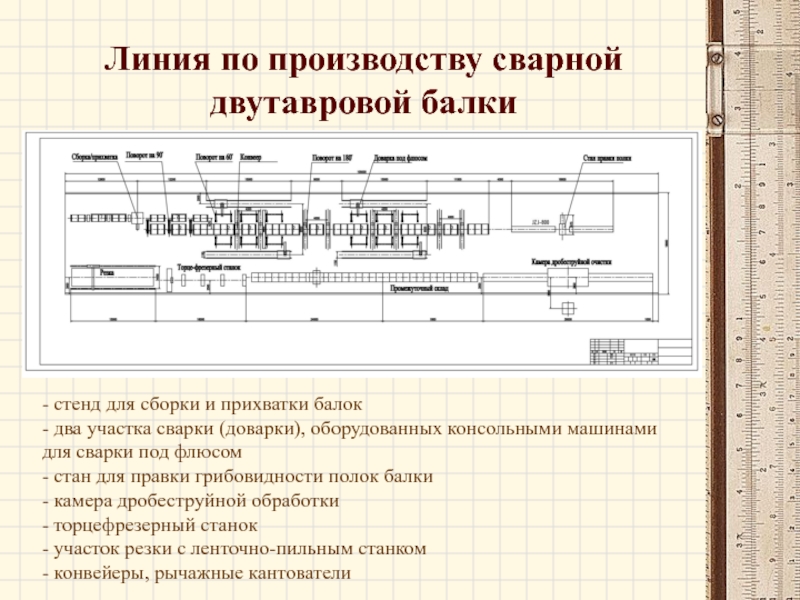

- два участка сварки (доварки), оборудованных консольными машинами для сварки под флюсом
- стан для правки грибовидности полок балки
- камера дробеструйной обработки
- торцефрезерный станок
- участок резки с ленточно-пильным станком
- конвейеры, рычажные кантователи

работами.

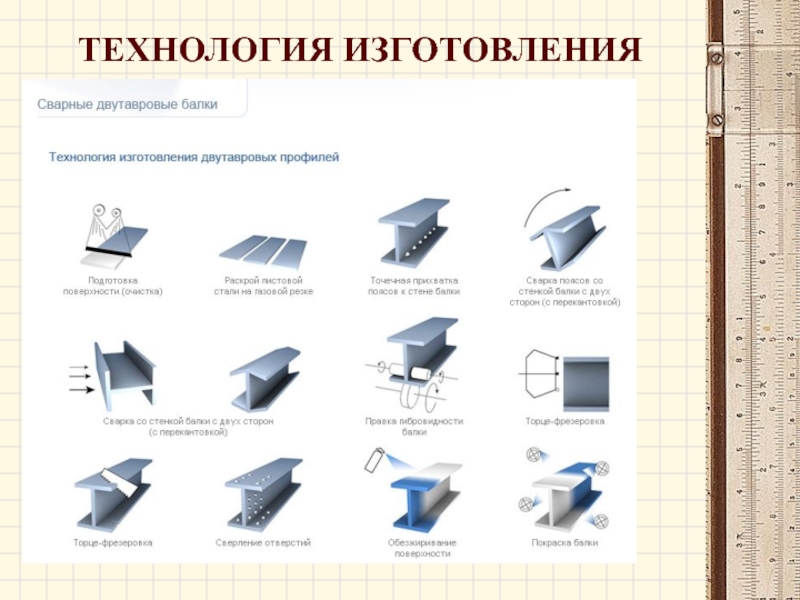

Этапы изготовления сварных балок

Степени очистки металла

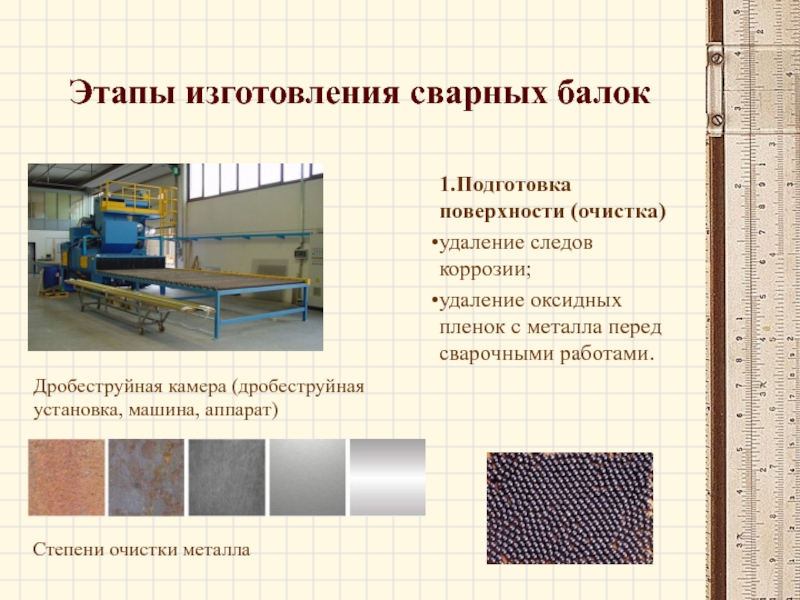

Дробеструйная камера (дробеструйная установка, машина, аппарат)

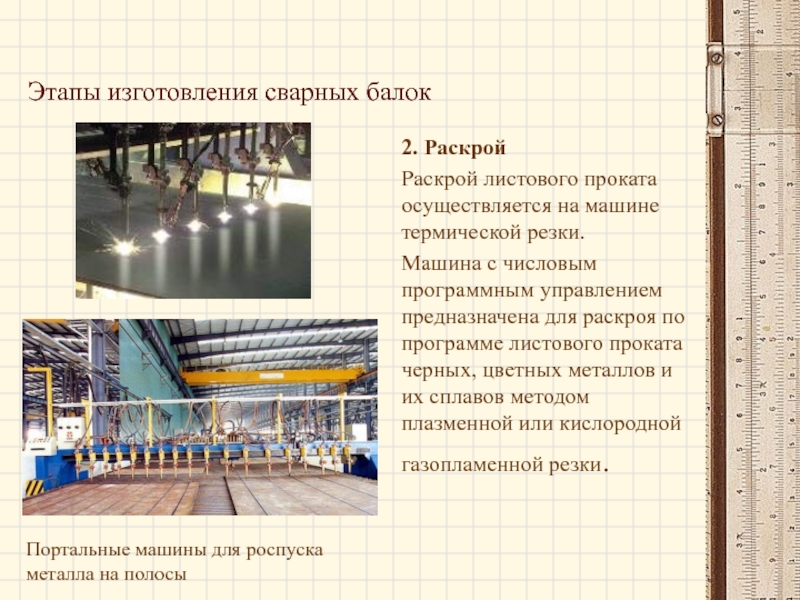

с числовым программным управлением предназначена для раскроя по программе листового проката черных, цветных металлов и их сплавов методом плазменной или кислородной
газопламенной резки.

Этапы изготовления сварных балок

Портальные машины для роспуска металла на полосы

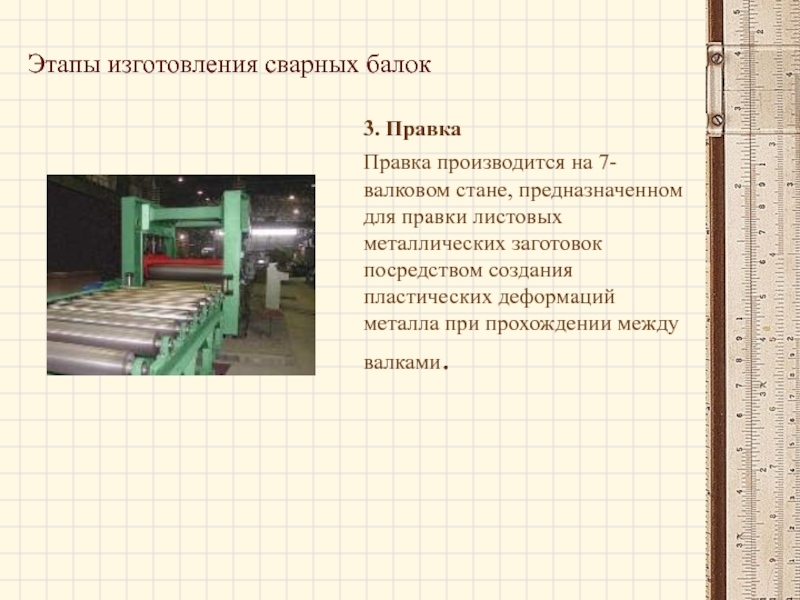

для правки листовых металлических заготовок посредством создания пластических деформаций металла при прохождении между валками.

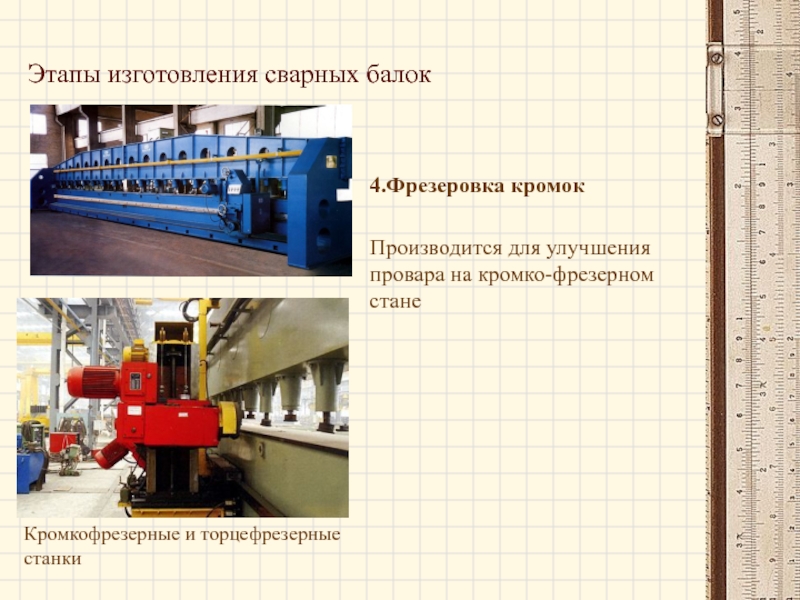

и торцефрезерные станки

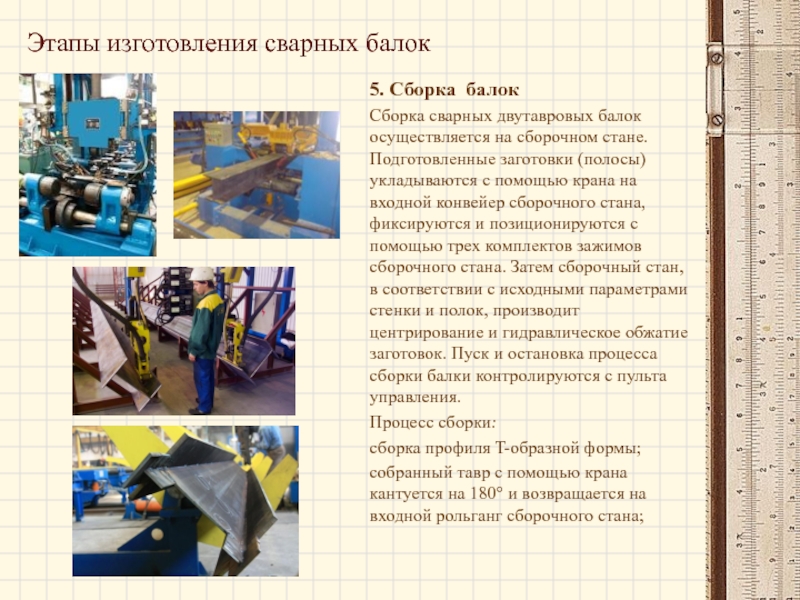

сборочном стане. Подготовленные заготовки (полосы) укладываются с помощью крана на входной конвейер сборочного стана, фиксируются и позиционируются с помощью трех комплектов зажимов сборочного стана. Затем сборочный стан, в соответствии с исходными параметрами стенки и полок, производит центрирование и гидравлическое обжатие заготовок. Пуск и остановка процесса сборки балки контролируются с пульта управления.
Процесс сборки:
сборка профиля T-образной формы;
собранный тавр с помощью крана кантуется на 180° и возвращается на входной рольганг сборочного стана;

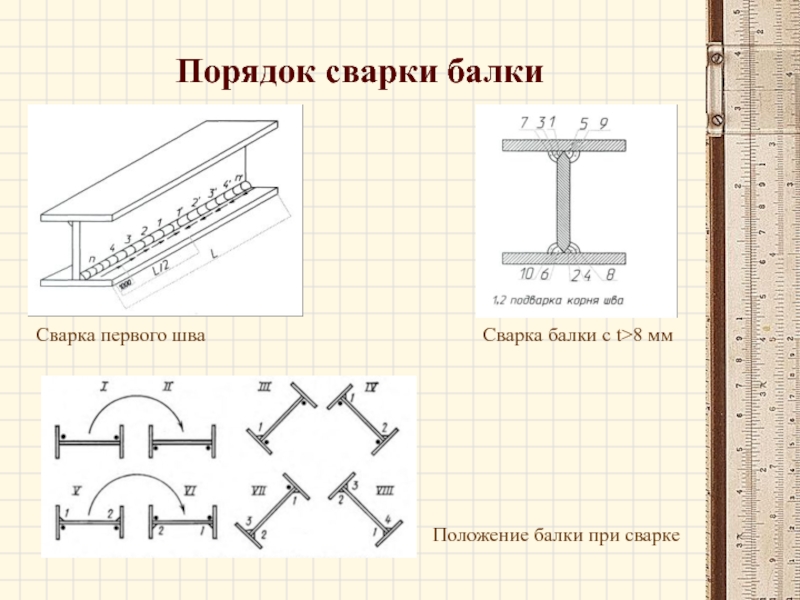

под углом 45 градусов, что обеспечивает хороший провар и катет шва.
На портале смонтированы два комплекта сварочных головок, которые могут перемещаться в горизонтальном или вертикальном направлении вдоль портала.
Установка оснащена лазерной системой слежения за сварным швом, что позволяет производить автоматическую сварку одновременно с движением портала по рельсам. Также на установке располагается система подачи, переработки и уборки флюса

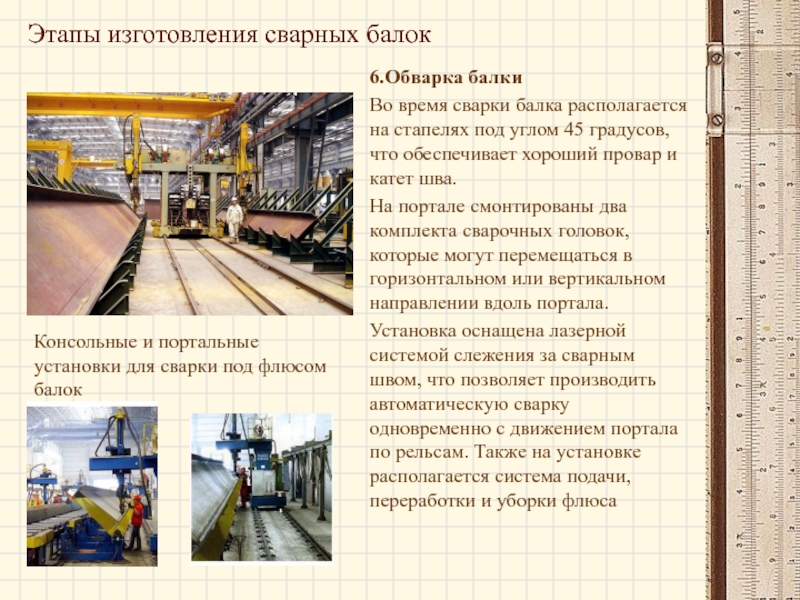

Консольные и портальные установки для сварки под флюсом балок

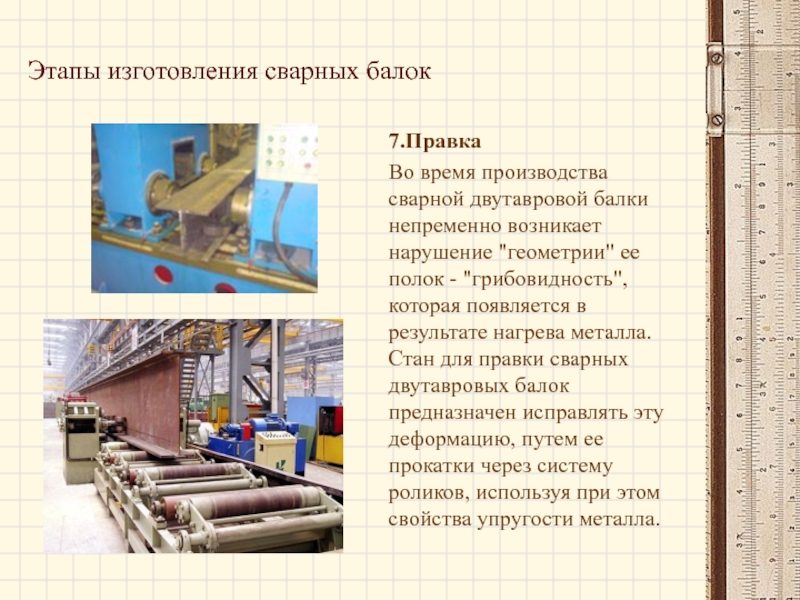

нарушение "геометрии" ее полок - "грибовидность", которая появляется в результате нагрева металла. Стан для правки сварных двутавровых балок предназначен исправлять эту деформацию, путем ее прокатки через систему роликов, используя при этом свойства упругости металла.

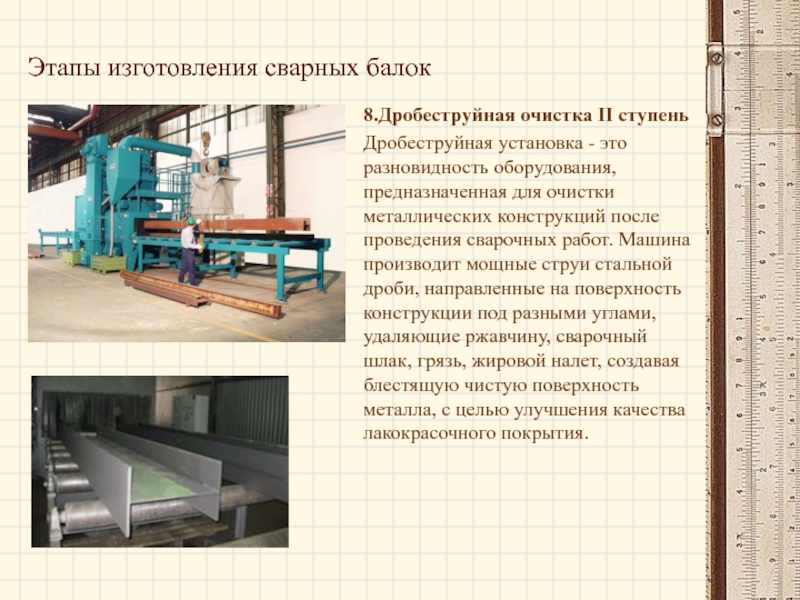

оборудования, предназначенная для очистки металлических конструкций после проведения сварочных работ. Машина производит мощные струи стальной дроби, направленные на поверхность конструкции под разными углами, удаляющие ржавчину, сварочный шлак, грязь, жировой налет, создавая блестящую чистую поверхность металла, с целью улучшения качества лакокрасочного покрытия.

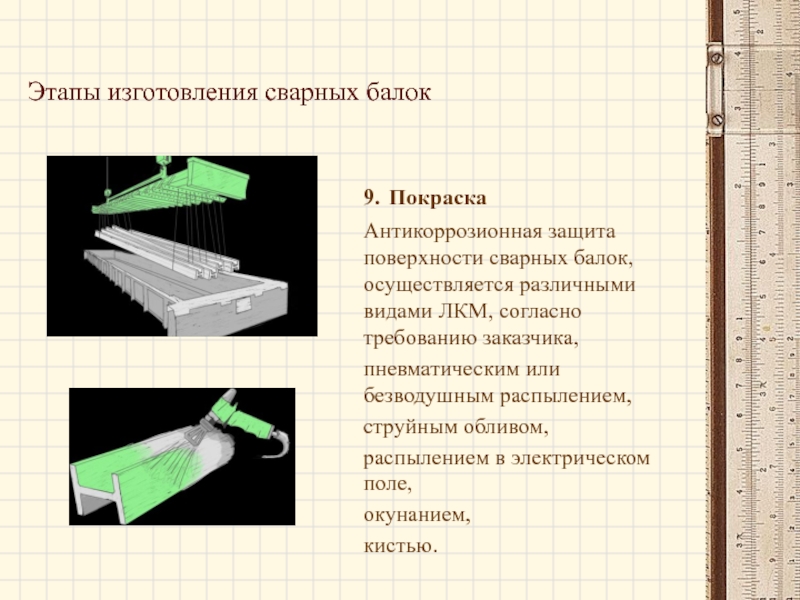

видами ЛКМ, согласно требованию заказчика,
пневматическим или безводушным распылением,
струйным обливом,
распылением в электрическом поле,
окунанием,
кистью.

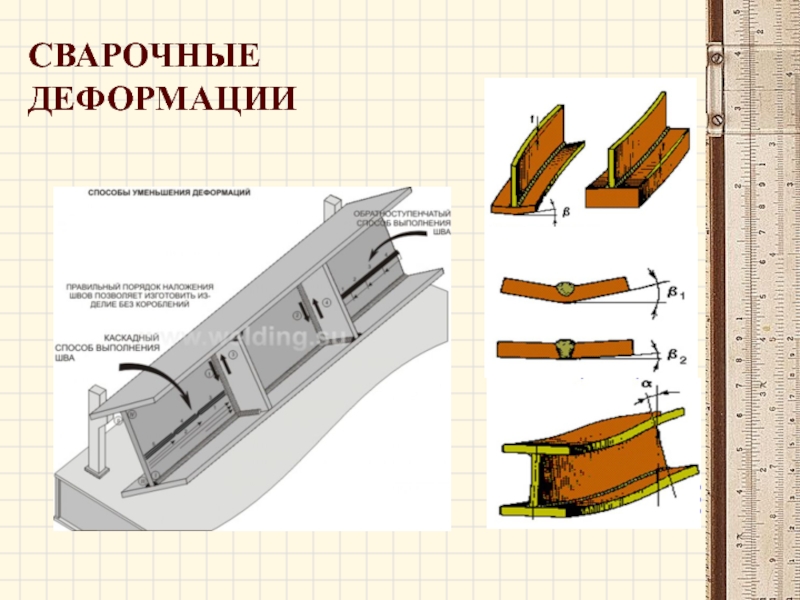

сварке
