Презентация, доклад на тему Техника и технология газовой сварки
Содержание
- 1. Техника и технология газовой сварки
- 2. Строение пламени Газовое пламя образуется при
- 3. Виды пламени В нормальном пламени
- 4. Виды пламени В науглероживающем пламени
- 5. Виды пламениВ окислительном пламени (избыток кислорода) все
- 6. Параметры режима газовой сварки Наклон мундштука к поверхности металла
- 7. Параметры режима газовой сварки Расход горючего
- 8. Параметры режима газовой сварки Диаметр присадочной

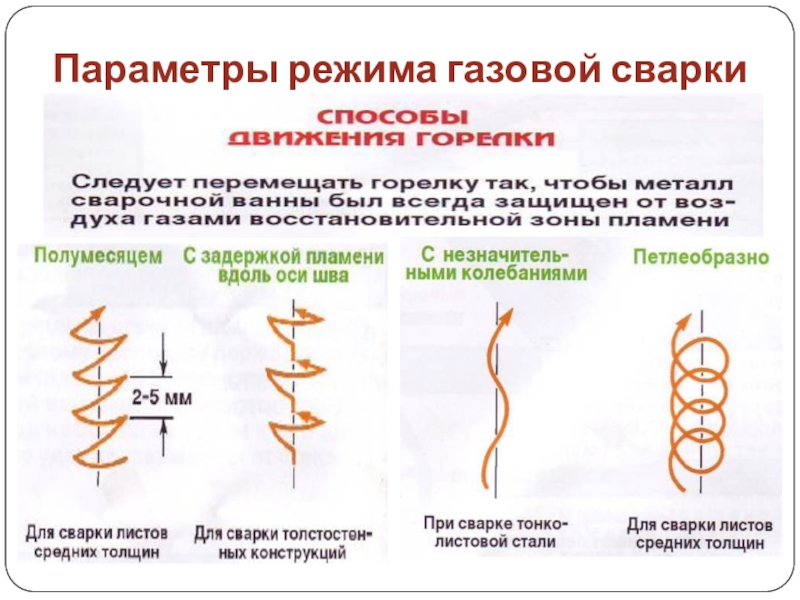

- 9. Параметры режима газовой сварки

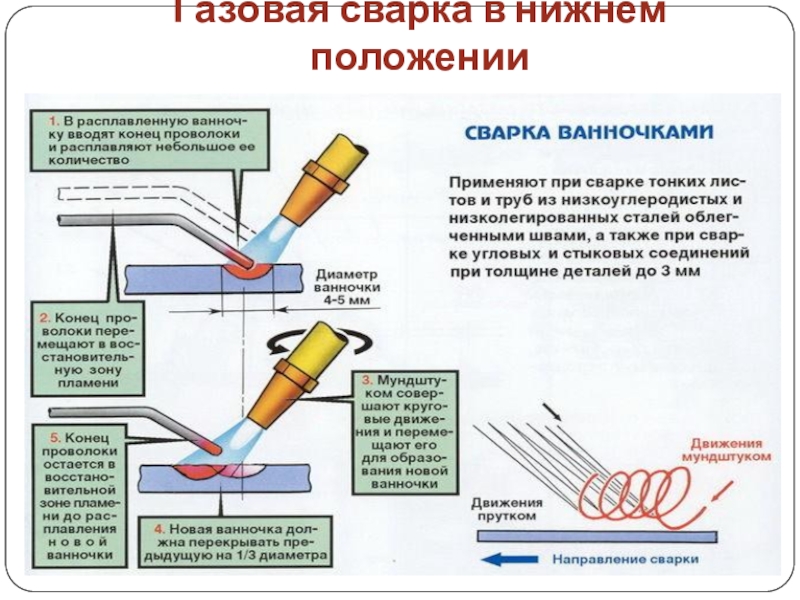

- 10. Газовая сварка в нижнем положении

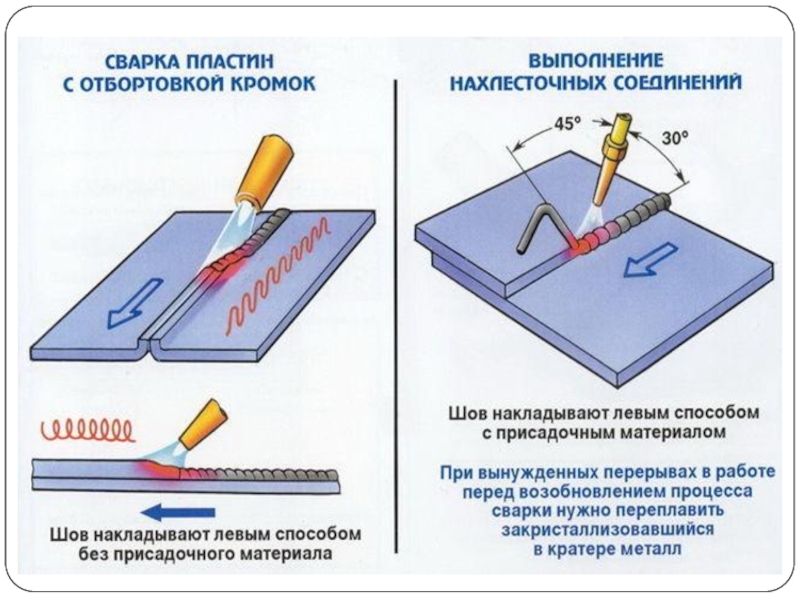

- 11. Слайд 11

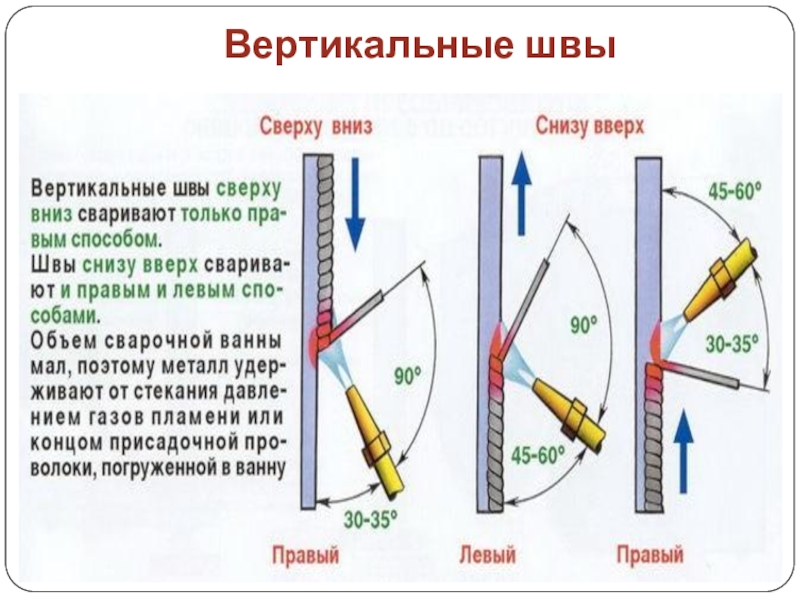

- 12. Вертикальные швы

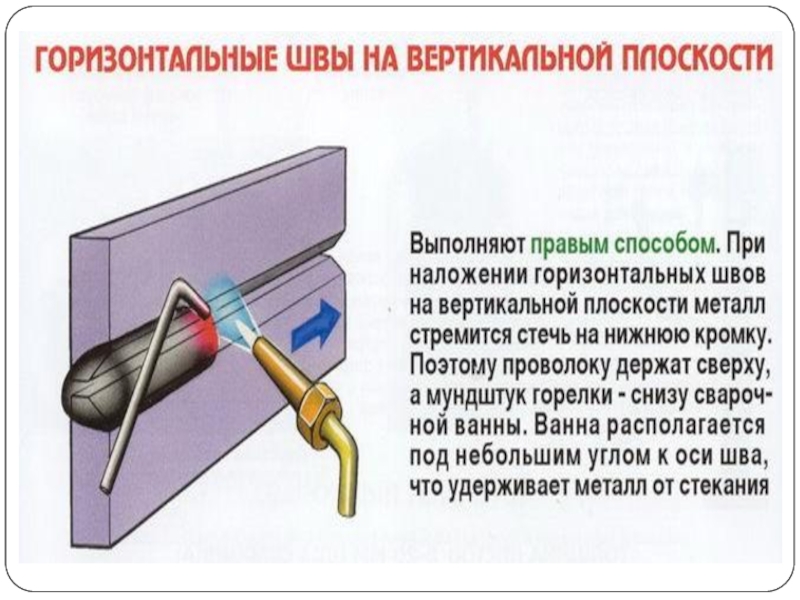

- 13. Слайд 13

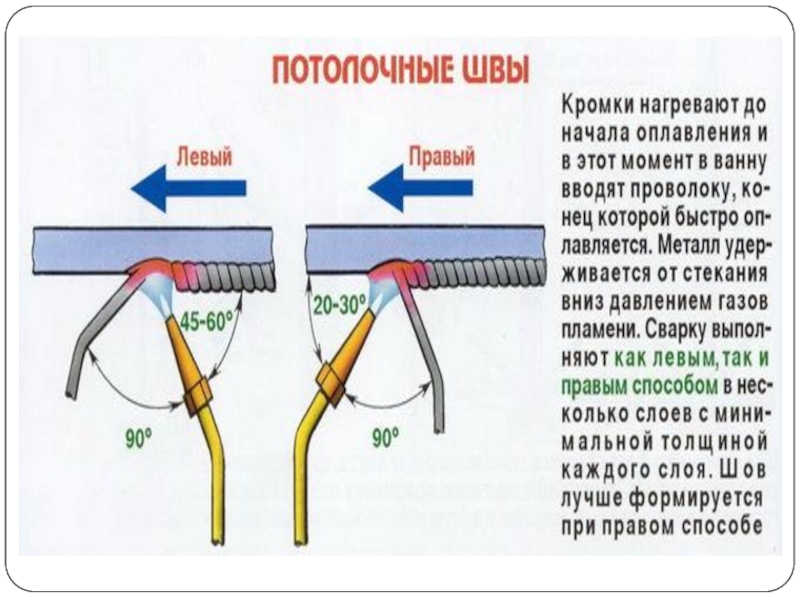

- 14. Слайд 14
Строение пламени Газовое пламя образуется при сгорании смеси горючего газа (или паров горючей жидкости) с кислородом.

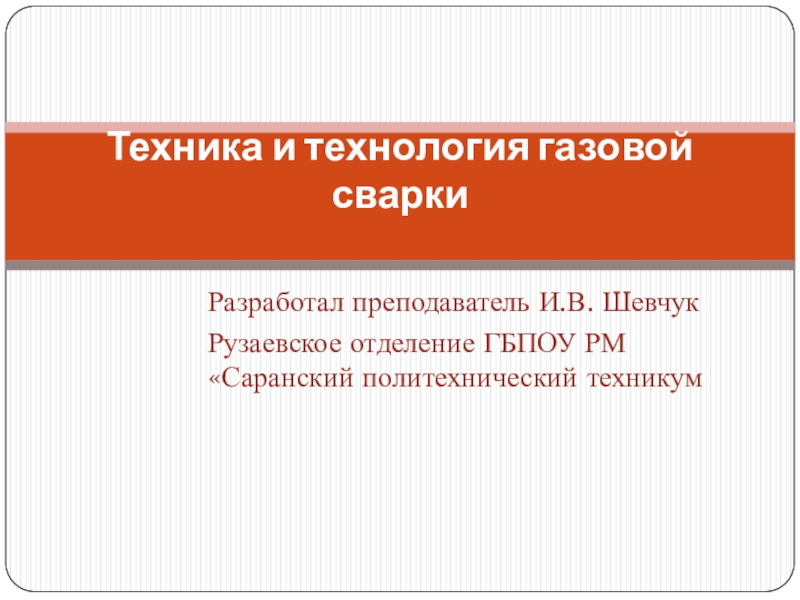

Слайд 1Разработал преподаватель И.В. Шевчук
Рузаевское отделение ГБПОУ РМ «Саранский политехнический техникум
Техника и
Слайд 2Строение пламени

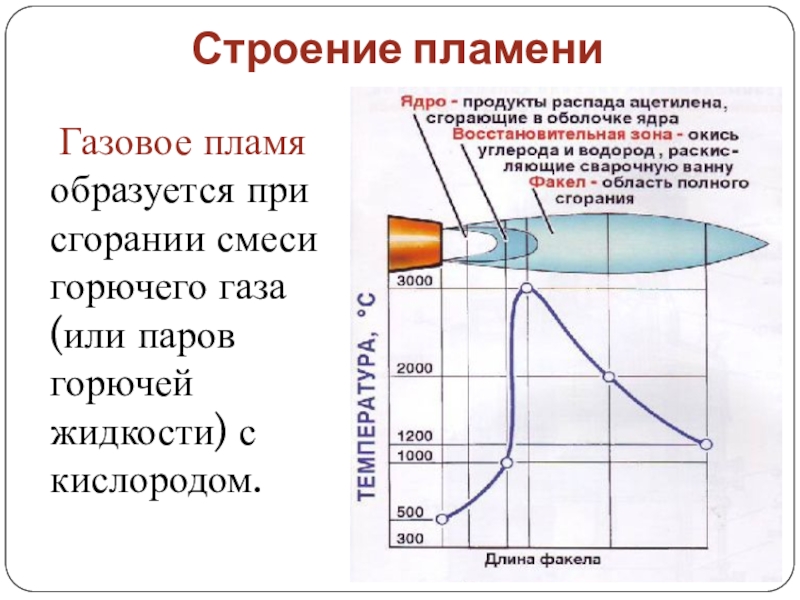

Газовое пламя образуется при сгорании смеси горючего газа
(или паров горючей жидкости) с кислородом.
Слайд 3Виды пламени

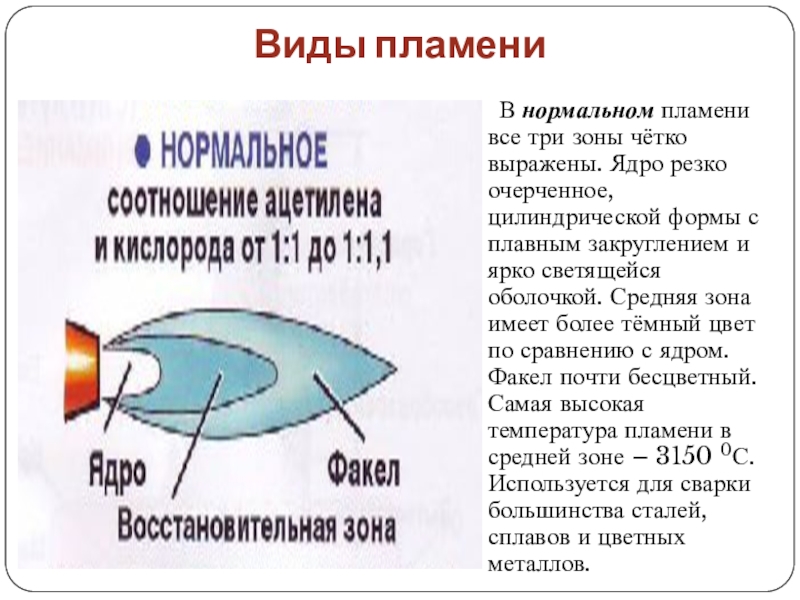

В нормальном пламени все три зоны чётко
выражены. Ядро резко очерченное, цилиндрической формы с плавным закруглением и ярко светящейся оболочкой. Средняя зона имеет более тёмный цвет по сравнению с ядром. Факел почти бесцветный. Самая высокая температура пламени в средней зоне – 3150 0С. Используется для сварки большинства сталей, сплавов и цветных металлов.
Слайд 4Виды пламени

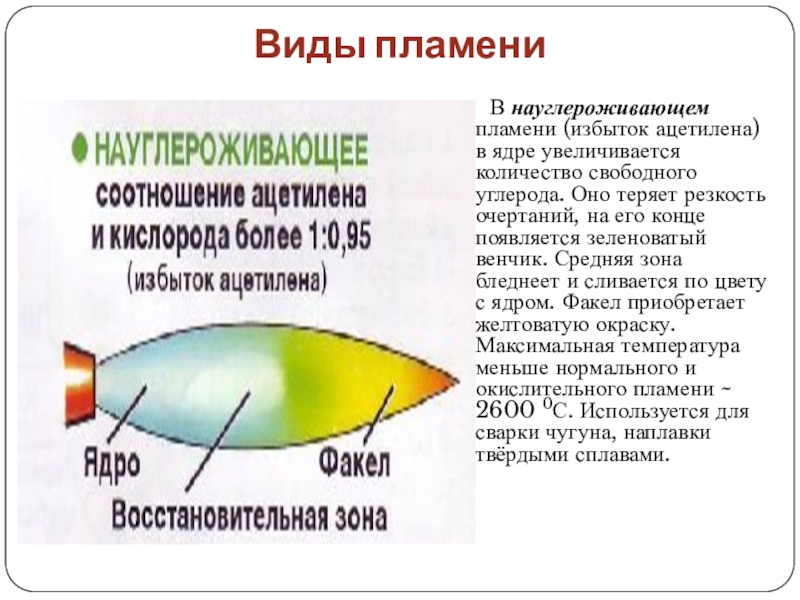

В науглероживающем пламени (избыток ацетилена) в ядре
увеличивается количество свободного углерода. Оно теряет резкость очертаний, на его конце появляется зеленоватый венчик. Средняя зона бледнеет и сливается по цвету с ядром. Факел приобретает желтоватую окраску. Максимальная температура меньше нормального и окислительного пламени ~ 2600 0С. Используется для сварки чугуна, наплавки твёрдыми сплавами.
Слайд 5Виды пламени

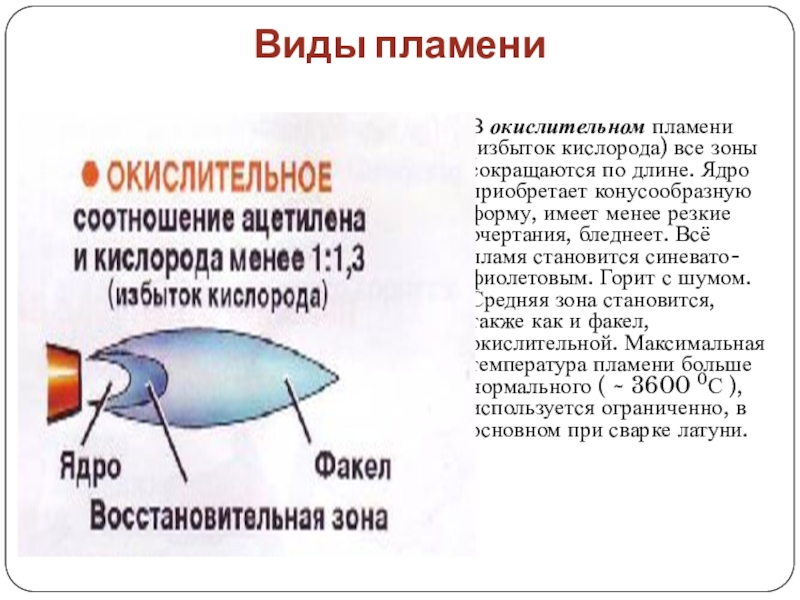

В окислительном пламени (избыток кислорода) все зоны сокращаются по длине.
Ядро приобретает конусообразную форму, имеет менее резкие очертания, бледнеет. Всё пламя становится синевато-фиолетовым. Горит с шумом. Средняя зона становится, также как и факел, окислительной. Максимальная температура пламени больше нормального ( ~ 3600 0С ), используется ограниченно, в основном при сварке латуни.

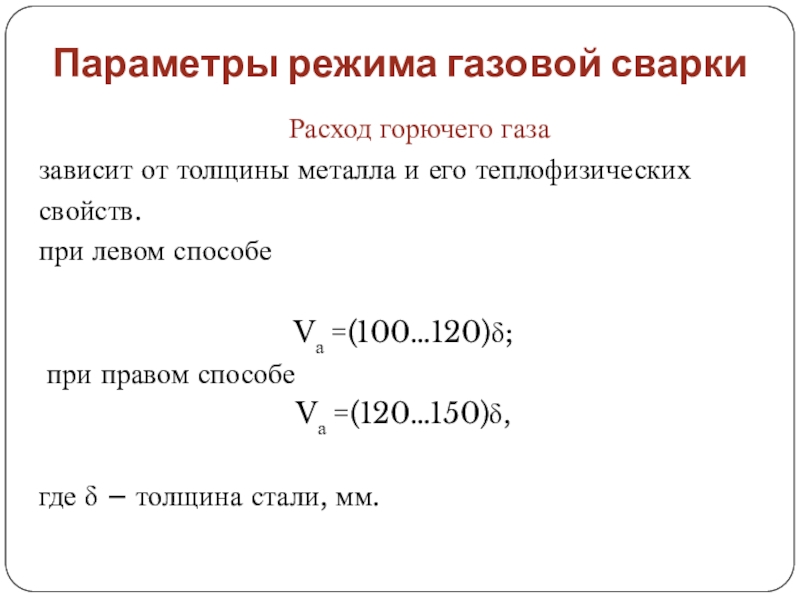

Слайд 7Параметры режима газовой сварки
Расход горючего газа
зависит от толщины
металла и его теплофизических
свойств.
при левом способе
Vа =(100…120)δ;
при правом способе
Vа =(120…150)δ,
где δ – толщина стали, мм.
свойств.
при левом способе
Vа =(100…120)δ;
при правом способе
Vа =(120…150)δ,
где δ – толщина стали, мм.
Слайд 8Параметры режима газовой сварки

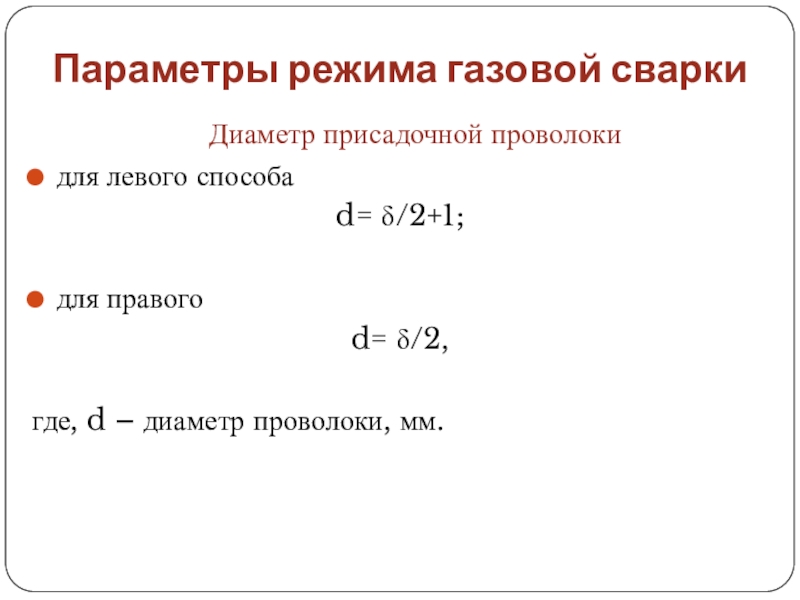

Диаметр присадочной проволоки
для левого способа
d=
δ/2+1;
для правого
d= δ/2,
где, d – диаметр проволоки, мм.
для правого
d= δ/2,
где, d – диаметр проволоки, мм.
