Презентация, доклад на тему Сверлильные станки

и обслуживание электрического
и электромеханического оборудования
(по отраслям)»

Сверлильные станки

Преподаватель
Петрова О.В.

фундаментной плитой,
предназначен для выполнения
следующих операций:

· сверления
· зенкерования
· зенкования
· развёртывания
· резьбонарезания в разл. материалах.

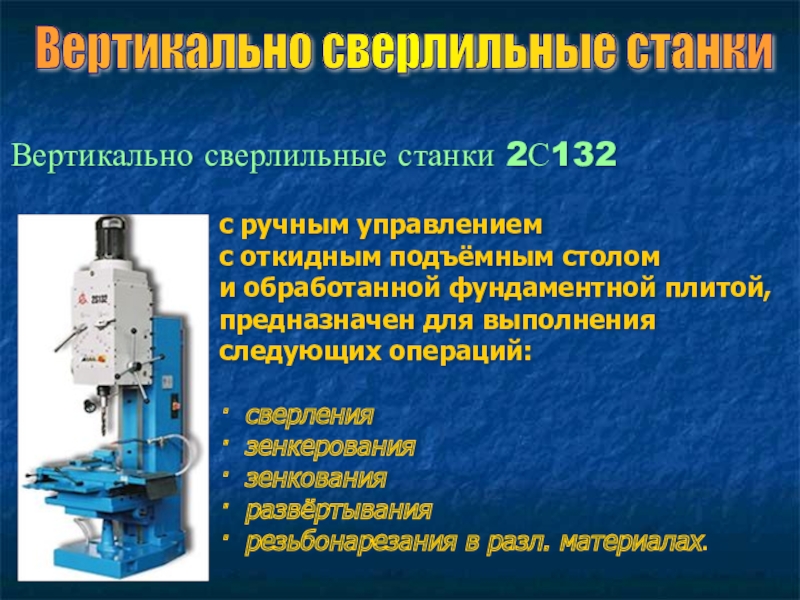

Вертикально сверлильные станки 2С132

и нарезания резьбы в различных
видах металлических и неметаллических
деталей быстрорежущим и

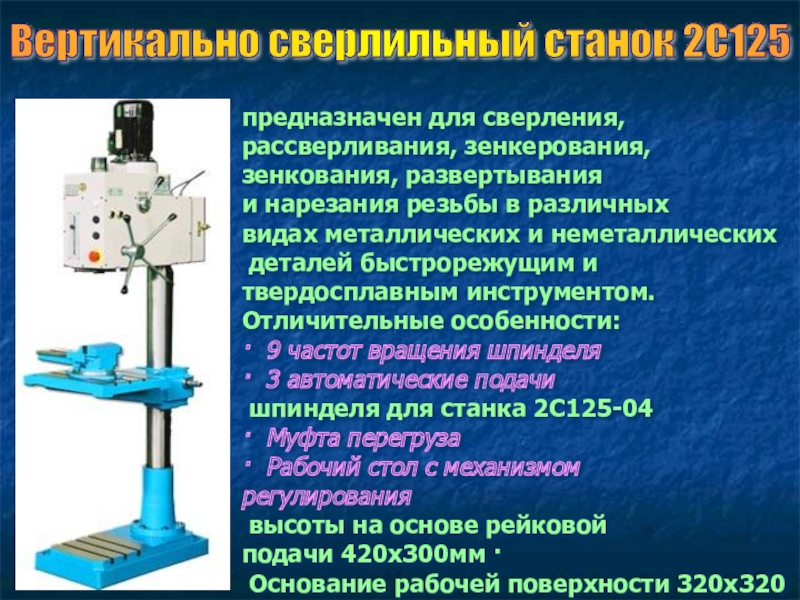

твердосплавным инструментом. Отличительные особенности:
· 9 частот вращения шпинделя
· 3 автоматические подачи
шпинделя для станка 2С125-04
· Муфта перегруза
· Рабочий стол с механизмом
регулирования
высоты на основе рейковой
подачи 420х300мм ·
Основание рабочей поверхности 320х320

сверлом.

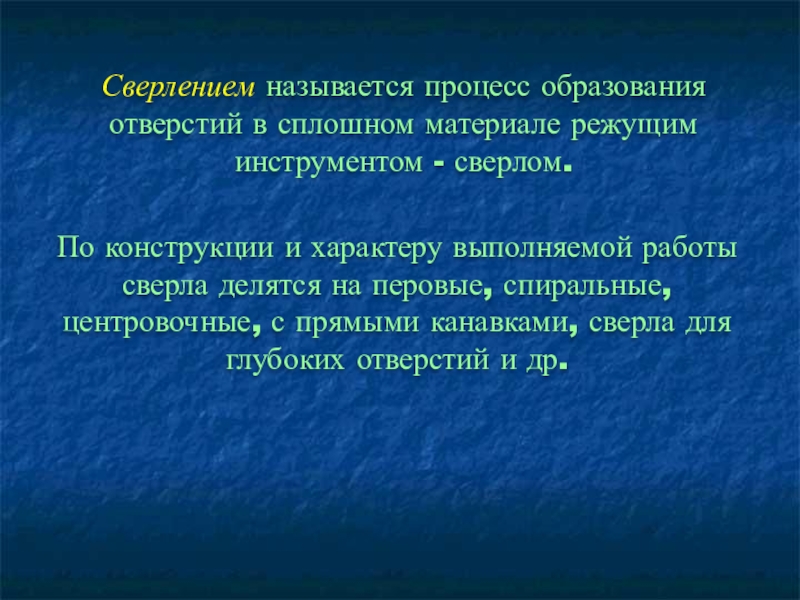

По конструкции и характеру выполняемой работы сверла делятся на перовые, спиральные, центровочные, с прямыми канавками, сверла для глубоких отверстий и др.

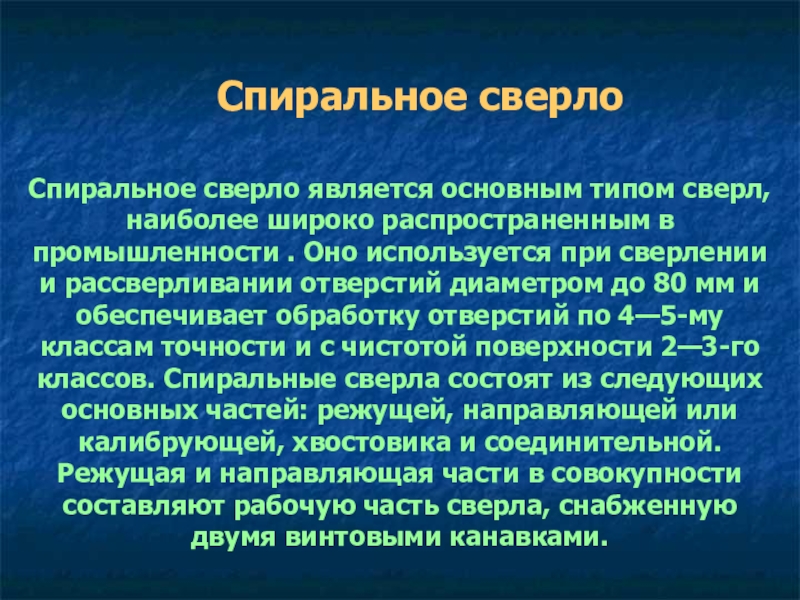

. Оно используется при сверлении и рассверливании отверстий диаметром до 80 мм и обеспечивает обработку отверстий по 4—5-му классам точности и с чистотой поверхности 2—3-го классов. Спиральные сверла состоят из следующих основных частей: режущей, направляющей или калибрующей, хвостовика и соединительной. Режущая и направляющая части в совокупности составляют рабочую часть сверла, снабженную двумя винтовыми канавками.

Спиральное сверло

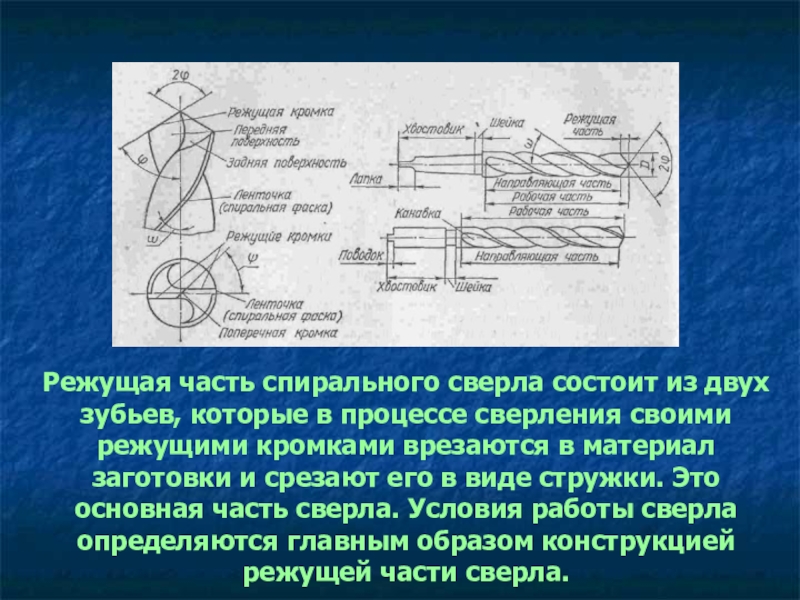

сверления своими режущими кромками врезаются в материал заготовки и срезают его в виде стружки. Это основная часть сверла. Условия работы сверла определяются главным образом конструкцией режущей части сверла.

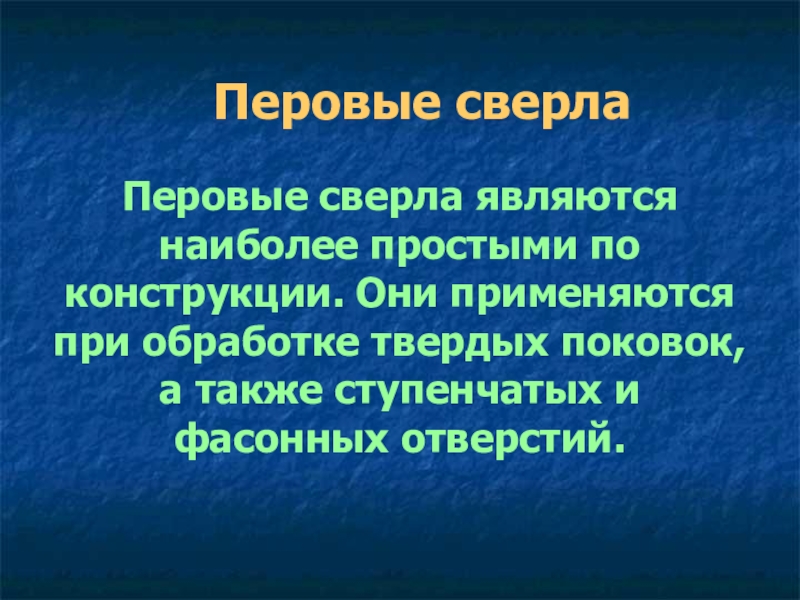

твердых поковок, а также ступенчатых и фасонных отверстий.

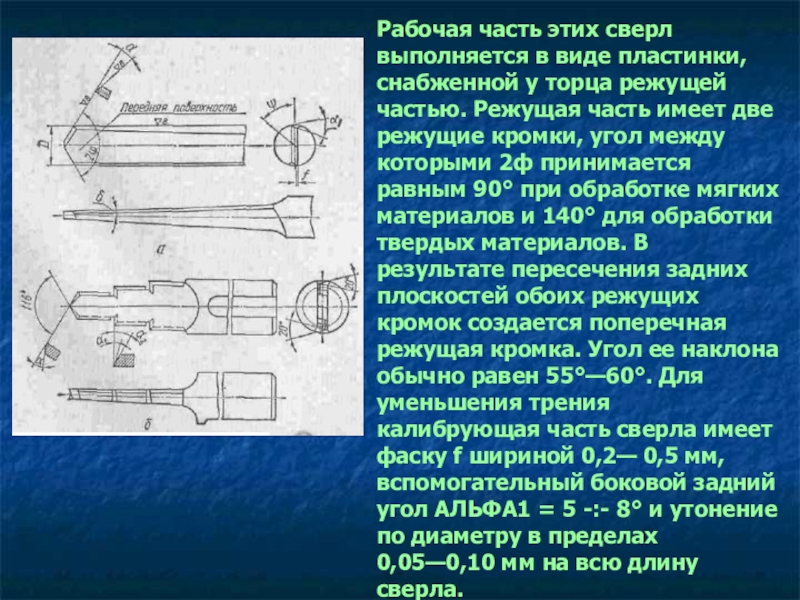

Перовые сверла

режущей частью. Режущая часть имеет две режущие кромки, угол между которыми 2ф принимается равным 90° при обработке мягких материалов и 140° для обработки твердых материалов. В результате пересечения задних плоскостей обоих режущих кромок создается поперечная режущая кромка. Угол ее наклона обычно равен 55°—60°. Для уменьшения трения калибрующая часть сверла имеет фаску f шириной 0,2— 0,5 мм, вспомогательный боковой задний угол АЛЬФА1 = 5 -:- 8° и утонение по диаметру в пределах 0,05—0,10 мм на всю длину сверла.

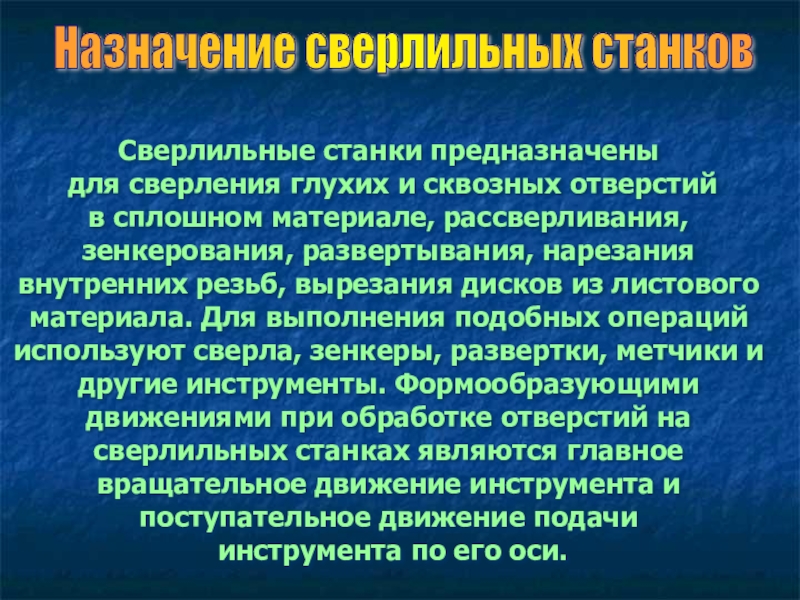

материале, рассверливания,
зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи
инструмента по его оси.

Назначение сверлильных станков

вылетом
и наибольшим ходом шпинделя,
скоростными и другими показателями.

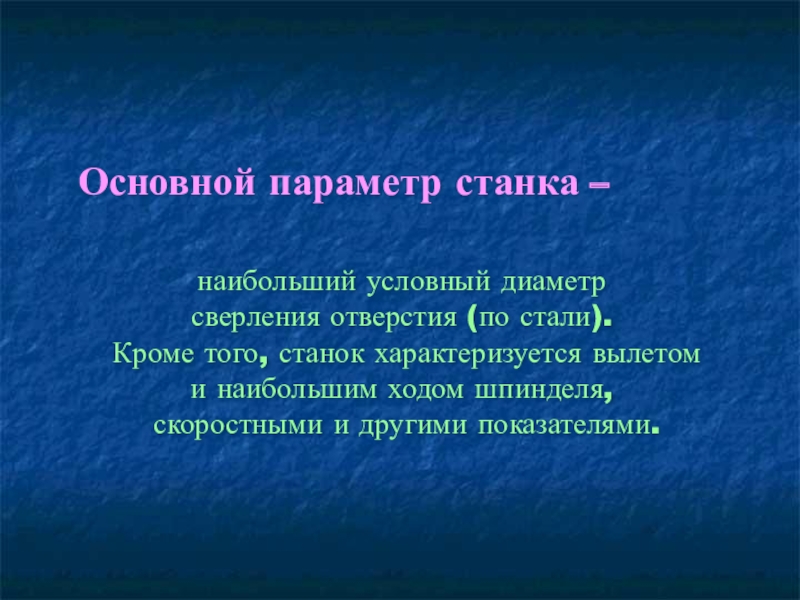

Основной параметр станка –

Горизонтально-расточные;
- Алмазно-расточные;
- Горизонтально-сверлильные станки;
- Разные сверлильные.

Классификация сверлильных станков

Сверлильные станки
делятся на следующие типы:

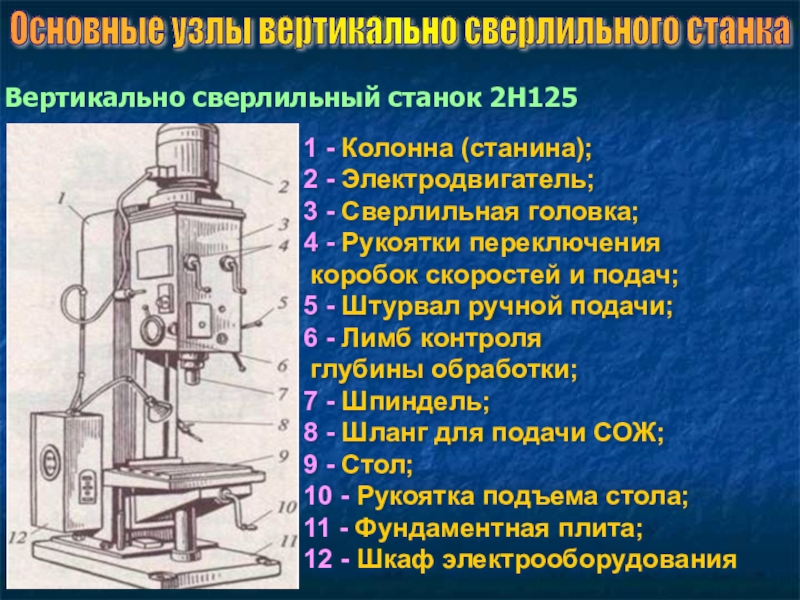

- Рукоятки переключения
коробок скоростей и подач;
5 - Штурвал ручной подачи;
6 - Лимб контроля
глубины обработки;
7 - Шпиндель;
8 - Шланг для подачи СОЖ;
9 - Стол;
10 - Рукоятка подъема стола;
11 - Фундаментная плита;
12 - Шкаф электрооборудования

Основные узлы вертикально сверлильного станка

Вертикально сверлильный станок 2Н125

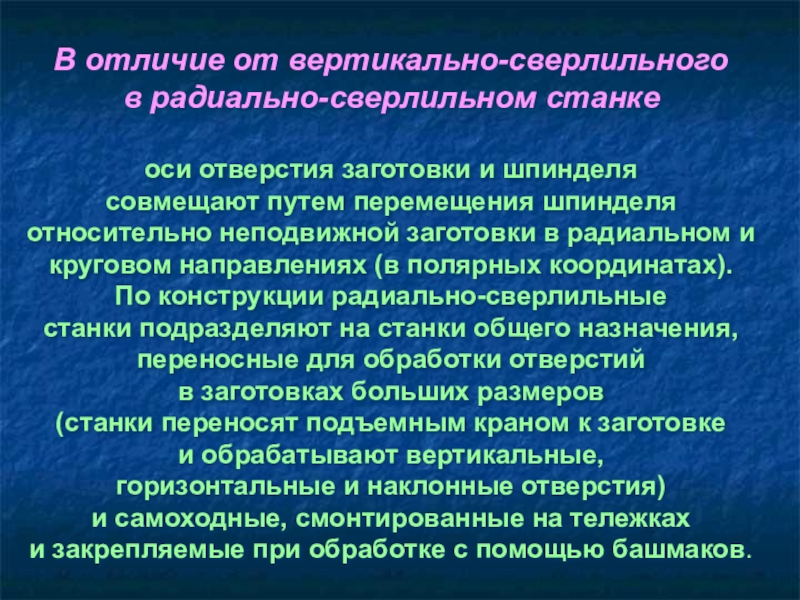

путем перемещения шпинделя
относительно неподвижной заготовки в радиальном и
круговом направлениях (в полярных координатах).
По конструкции радиально-сверлильные
станки подразделяют на станки общего назначения,
переносные для обработки отверстий
в заготовках больших размеров
(станки переносят подъемным краном к заготовке
и обрабатывают вертикальные,
горизонтальные и наклонные отверстия)
и самоходные, смонтированные на тележках
и закрепляемые при обработке с помощью башмаков.

специальными зажимами.
В случае сверления заготовок
и деталей больших габаритных размеров
некоторые сверлильные станки комплектуются
Дополнительными средствами механизации
(хотя бы раздвижным рабочим столом).
Кроме того бывают сверлильные станки
с лазерным указателем
центра будущего отверстия/паза.

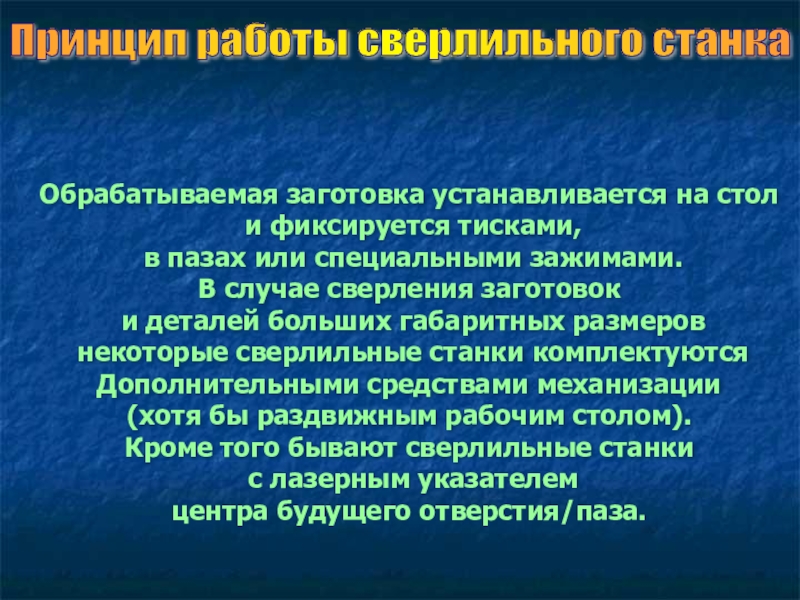

Принцип работы сверлильного станка

применяется
специальная охлаждающе-смазывающая жидкость,
что соответствующим образом отражается и
на конструкции станка - сверлильные станки
такого плана оборудуются системой подвода
смазывающе-охлаждающей жидкости.

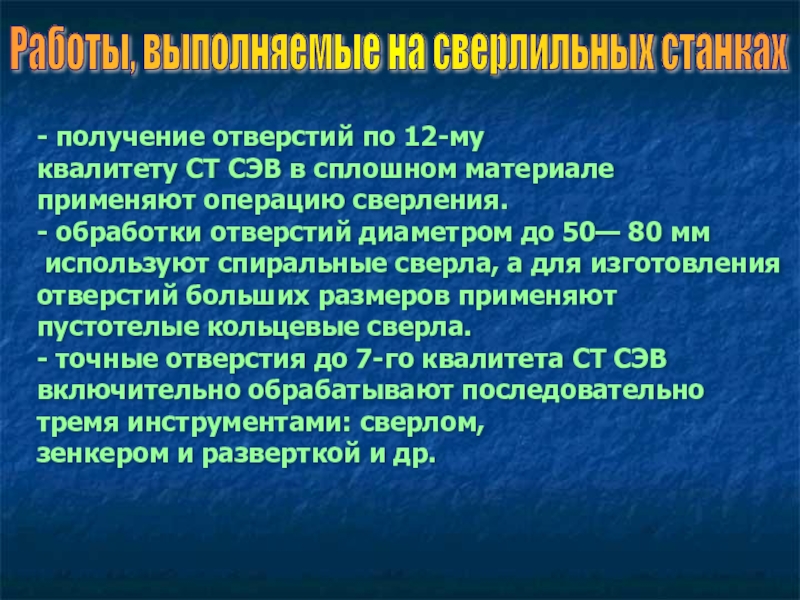

операцию сверления.
- обработки отверстий диаметром до 50— 80 мм
используют спиральные сверла, а для изготовления
отверстий больших размеров применяют
пустотелые кольцевые сверла.
- точные отверстия до 7-го квалитета СТ СЭВ
включительно обрабатывают последовательно
тремя инструментами: сверлом,
зенкером и разверткой и др.

Работы, выполняемые на сверлильных станках
