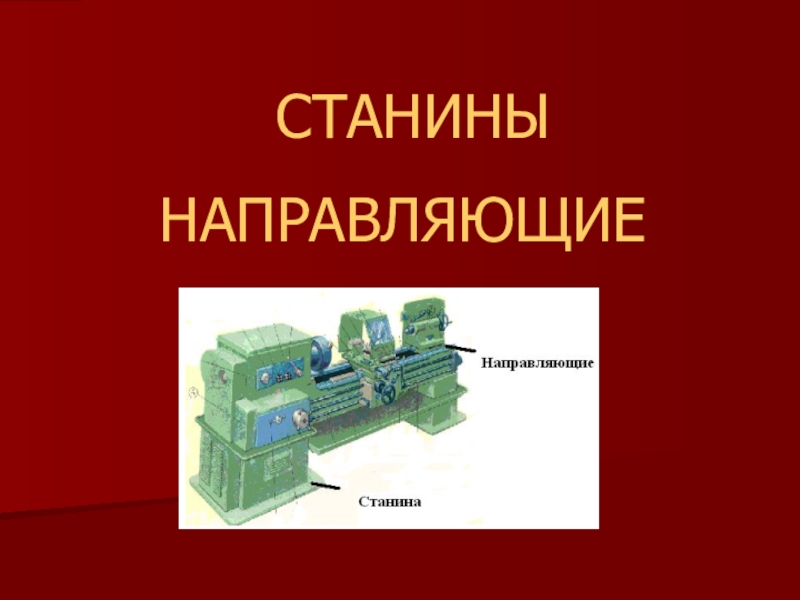

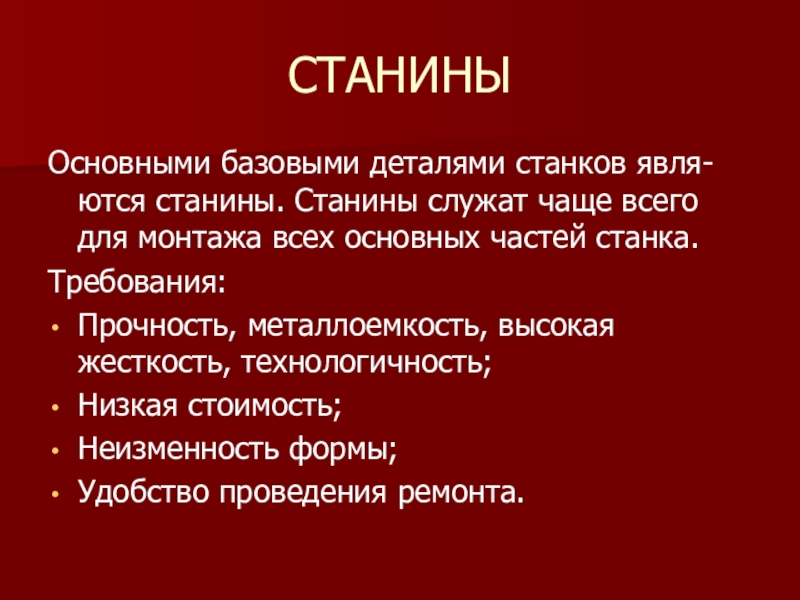

монтажа всех основных частей станка.

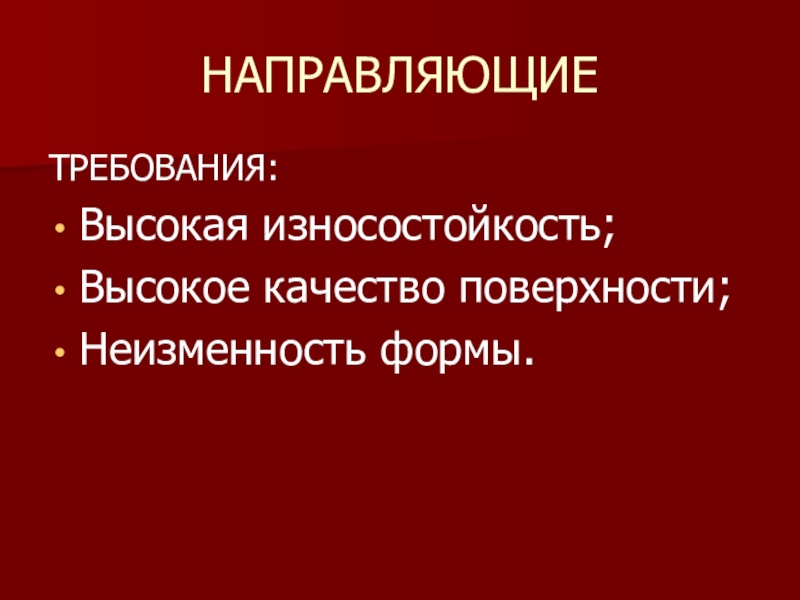

Требования:
Прочность, металлоемкость, высокая жесткость, технологичность;
Низкая стоимость;
Неизменность формы;
Удобство проведения ремонта.

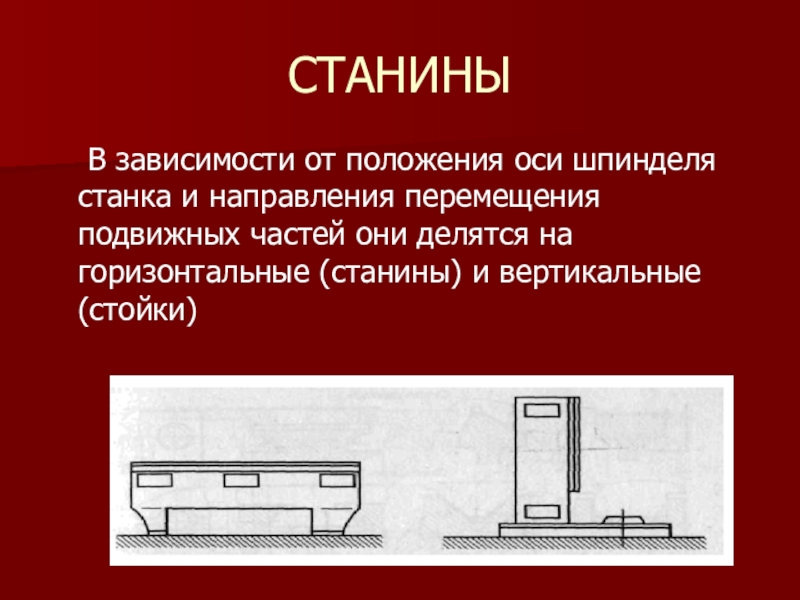

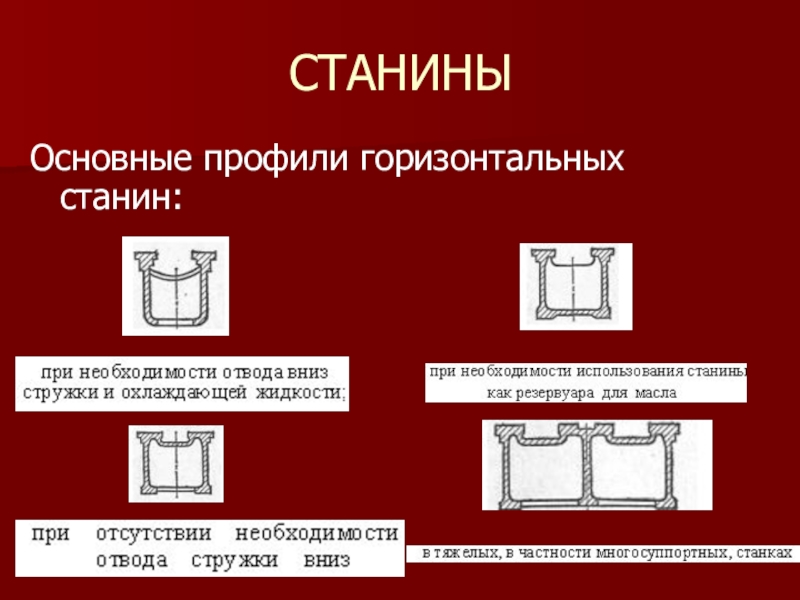

частей они делятся на горизонтальные (станины) и вертикальные (стойки)

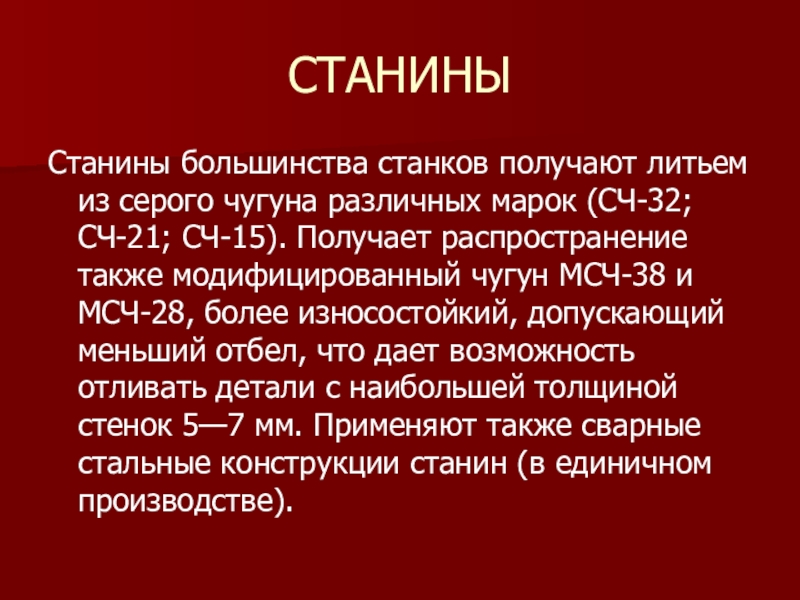

СЧ-21; СЧ-15). Получает распространение также модифицированный чугун МСЧ-38 и МСЧ-28, более износостойкий, допускающий меньший отбел, что дает возможность отливать детали с наибольшей толщиной стенок 5—7 мм. Применяют также сварные стальные конструкции станин (в единичном производстве).

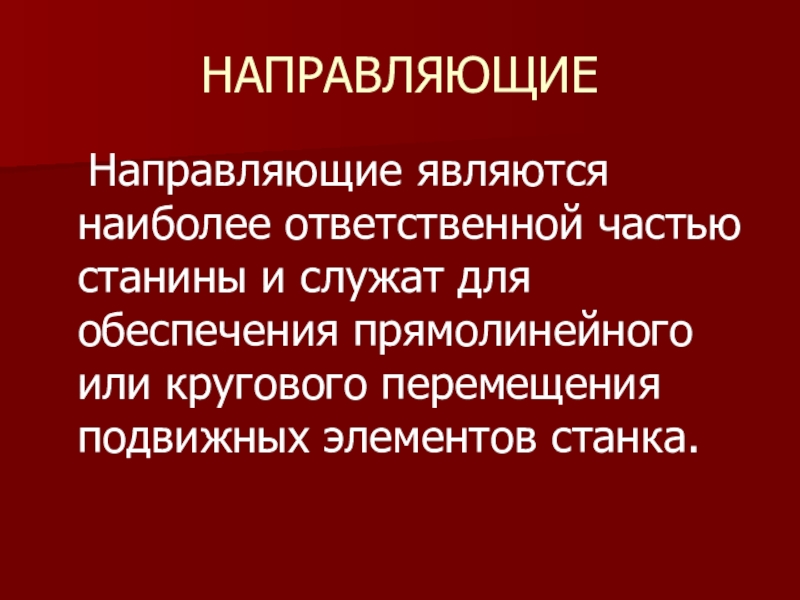

или кругового перемещения подвижных элементов станка.

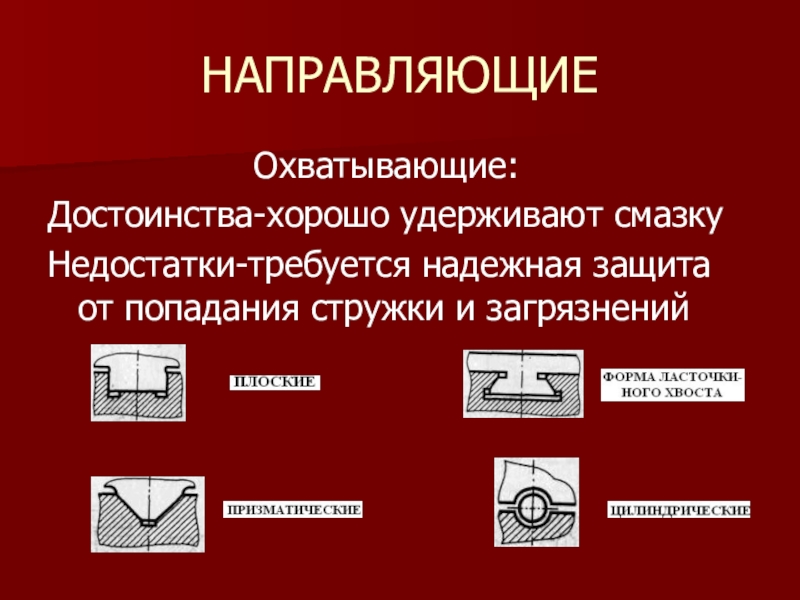

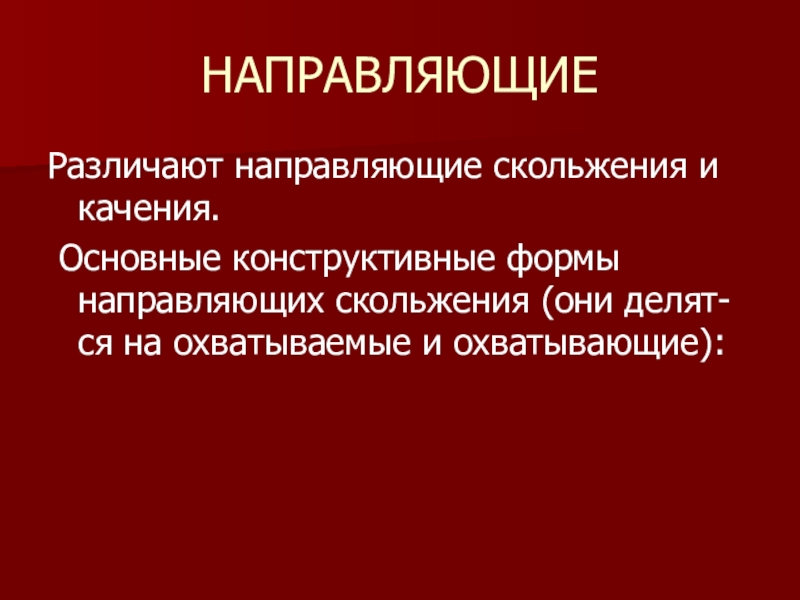

делят-ся на охватываемые и охватывающие):

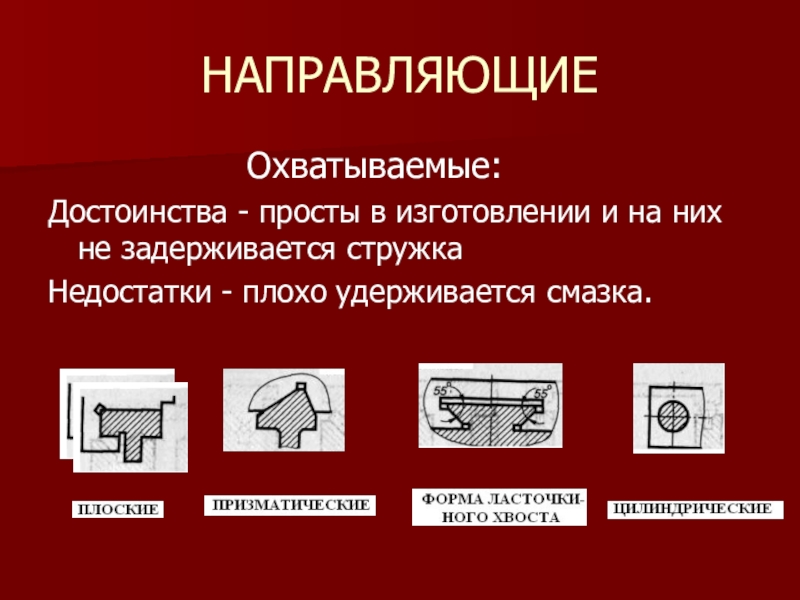

просты в изготовлении и на них не задерживается стружка
Недостатки - плохо удерживается смазка.

надежная защита от попадания стружки и загрязнений

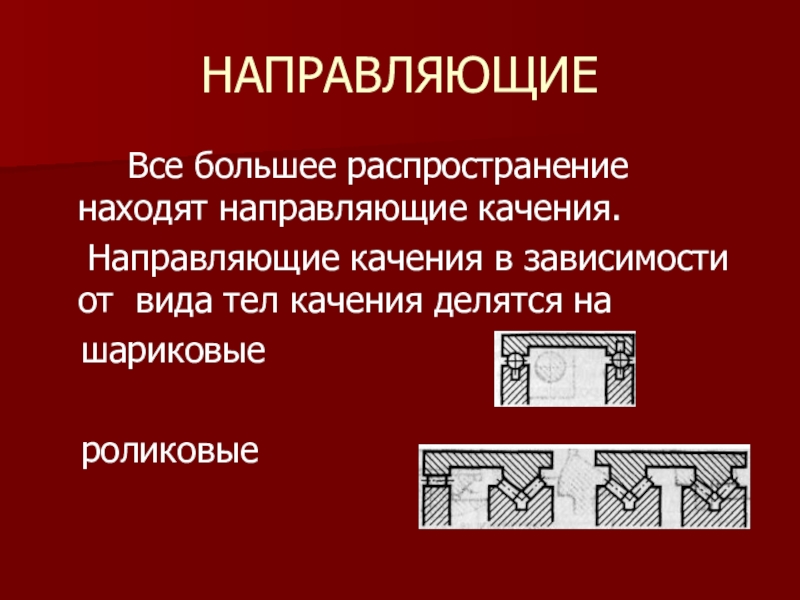

тел качения делятся на
шариковые

роликовые

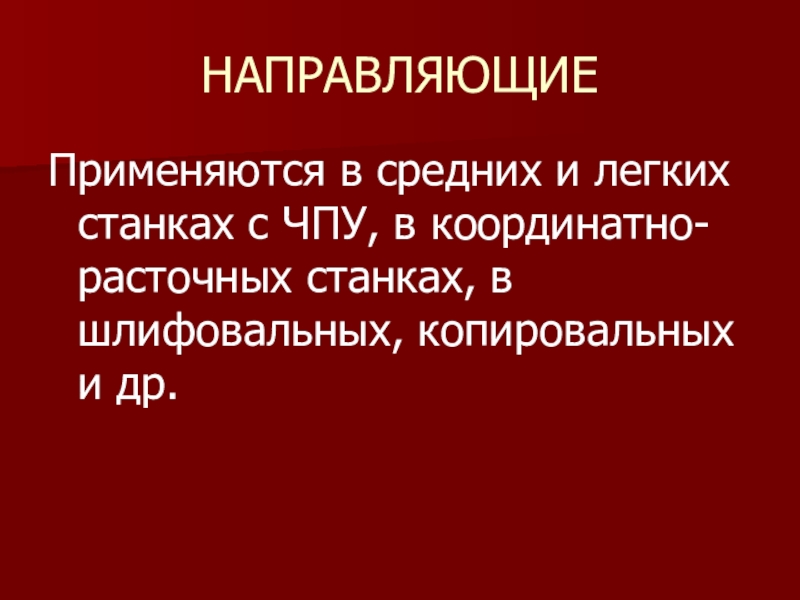

в шлифовальных, копировальных и др.

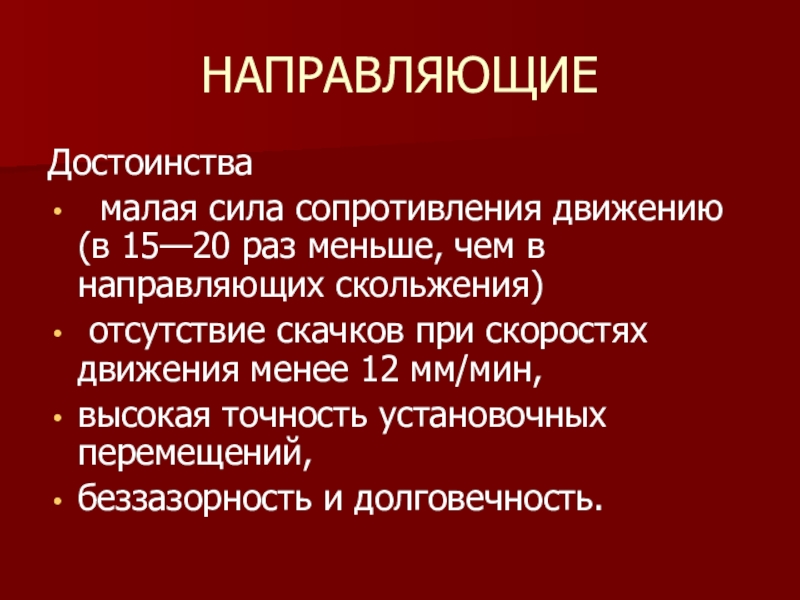

в направляющих скольжения)
отсутствие скачков при скоростях движения менее 12 мм/мин,
высокая точность установочных перемещений,
беззазорность и долговечность.

качественной и точной

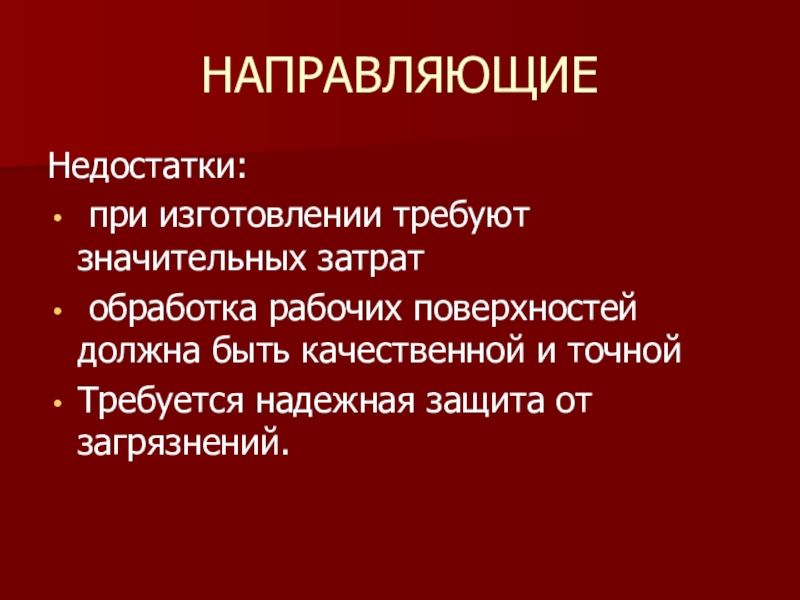

Требуется надежная защита от загрязнений.

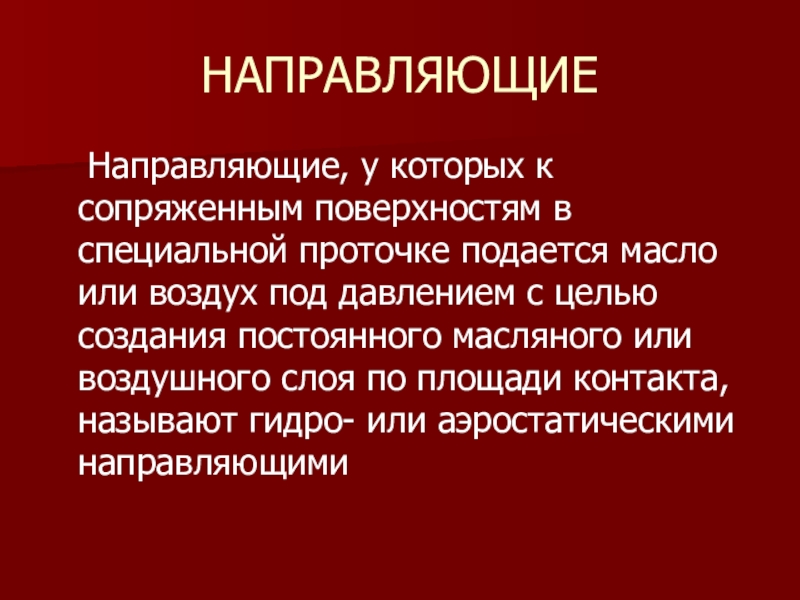

или воздух под давлением с целью создания постоянного масляного или воздушного слоя по площади контакта, называют гидро- или аэростатическими направляющими

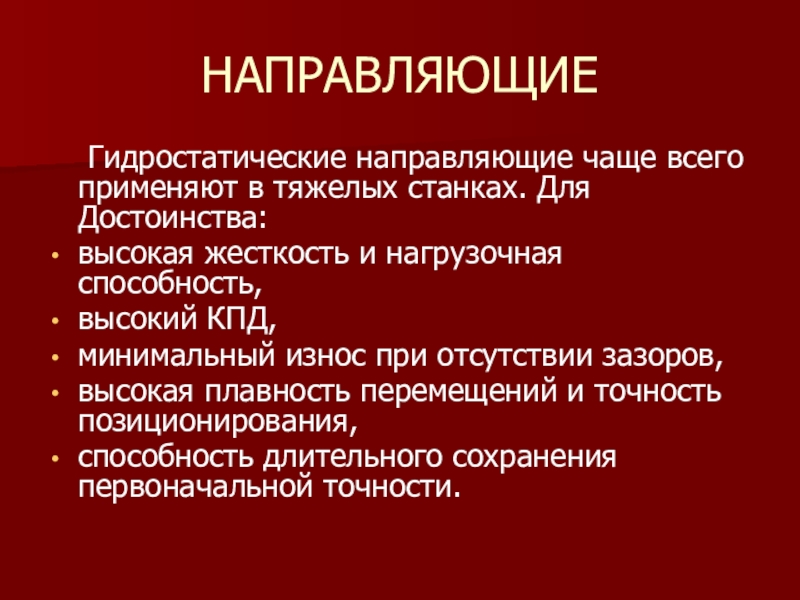

и нагрузочная способность,
высокий КПД,
минимальный износ при отсутствии зазоров,
высокая плавность перемещений и точность позиционирования,
способность длительного сохранения первоначальной точности.

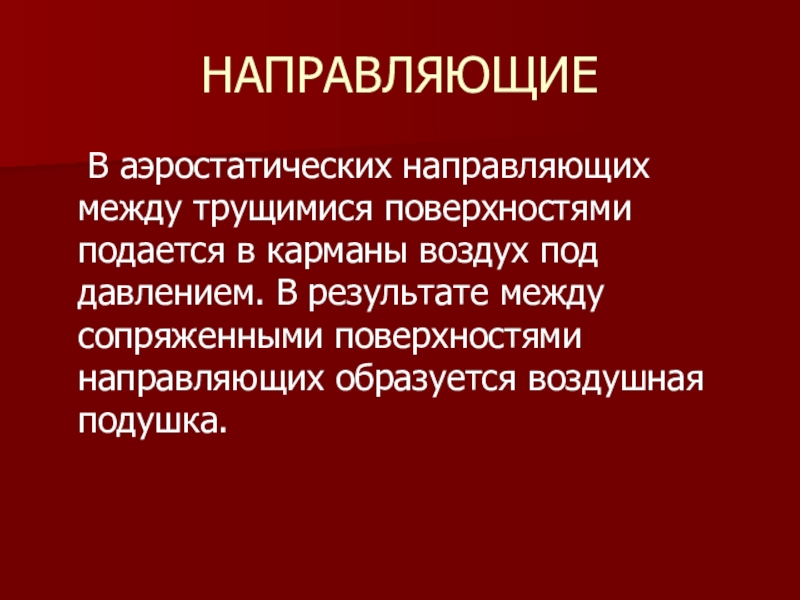

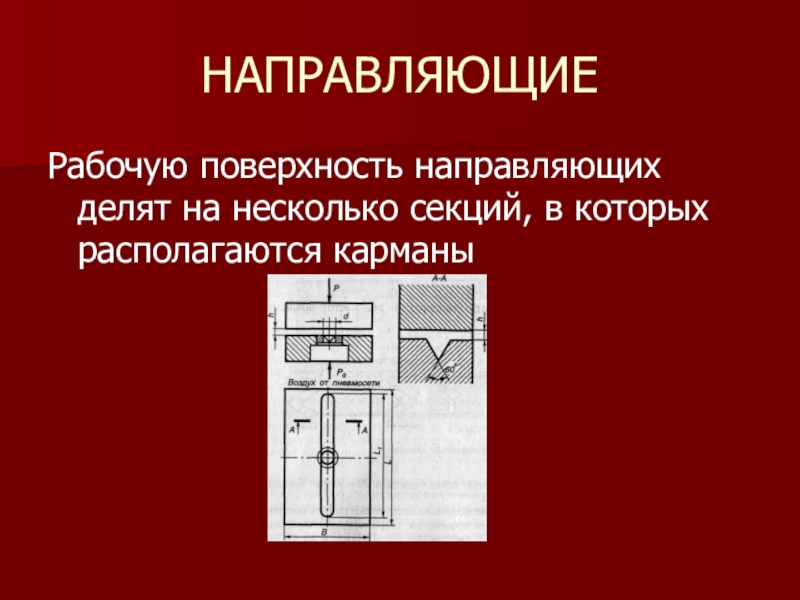

давлением. В результате между сопряженными поверхностями направляющих образуется воздушная подушка.

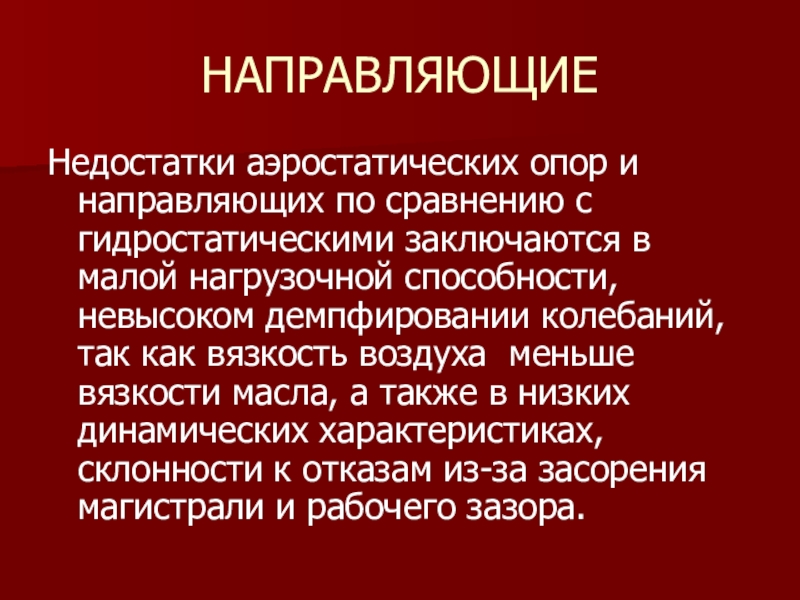

малой нагрузочной способности, невысоком демпфировании колебаний, так как вязкость воздуха меньше вязкости масла, а также в низких динамических характеристиках, склонности к отказам из-за засорения магистрали и рабочего зазора.

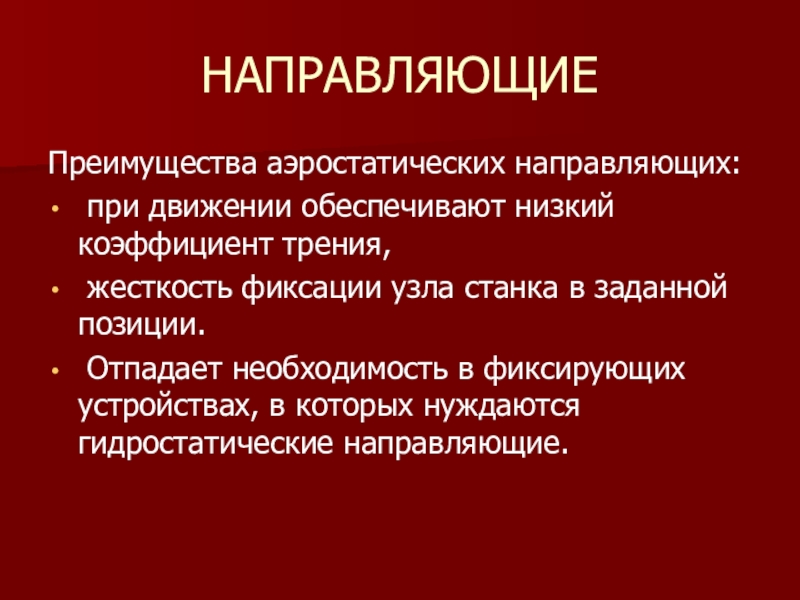

узла станка в заданной позиции.
Отпадает необходимость в фиксирующих устройствах, в которых нуждаются гидростатические направляющие.

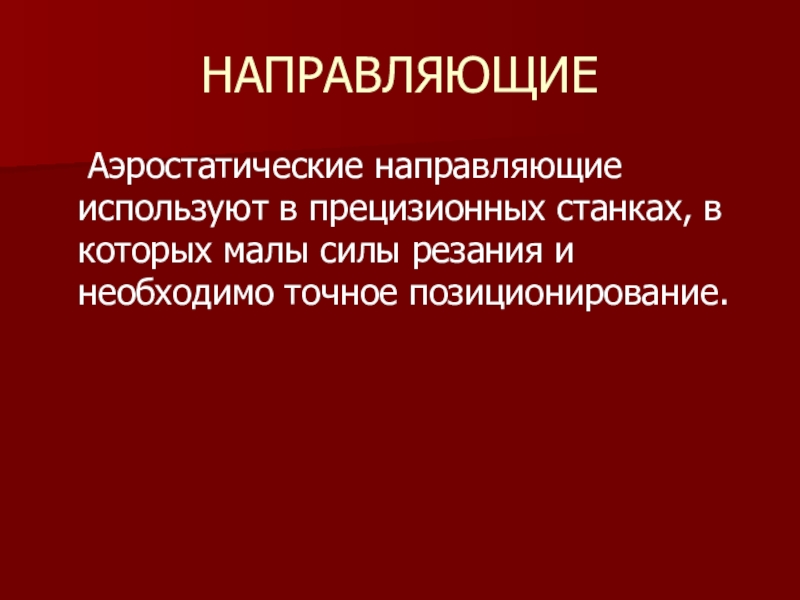

и необходимо точное позиционирование.
