5 – фотоприемник;
2 – сканируемый оригинал; 6 – АЦП;
3 – луч света; 7 – аппаратный интерфейс
4 – оптическая система сканера;

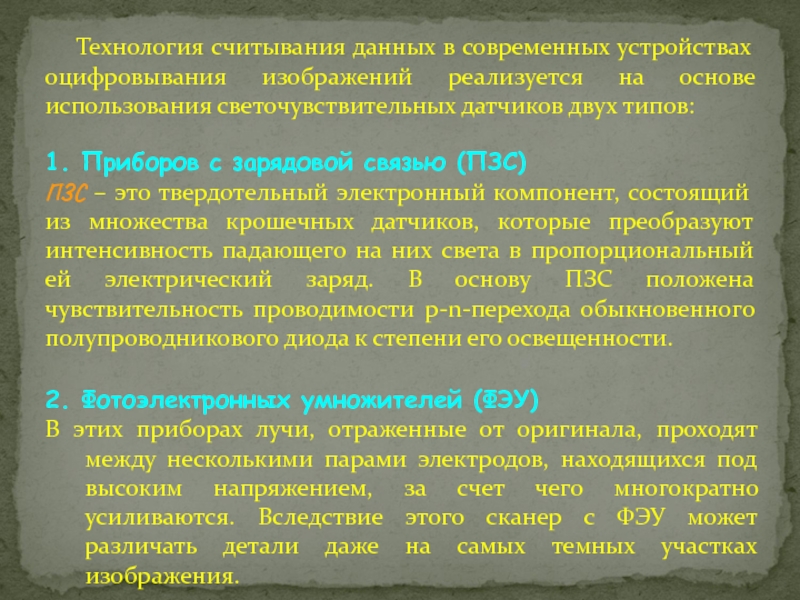

использования светочувствительных датчиков двух типов:

1. Приборов с зарядовой связью (ПЗС)
ПЗС – это твердотельный электронный компонент, состоящий из множества крошечных датчиков, которые преобразуют интенсивность падающего на них света в пропорциональный ей электрический заряд. В основу ПЗС положена чувствительность проводимости p-n-перехода обыкновенного полупроводникового диода к степени его освещенности.

2. Фотоэлектронных умножителей (ФЭУ)
В этих приборах лучи, отраженные от оригинала, проходят между несколькими парами электродов, находящихся под высоким напряжением, за счет чего многократно усиливаются. Вследствие этого сканер с ФЭУ может различать детали даже на самых темных участках изображения.

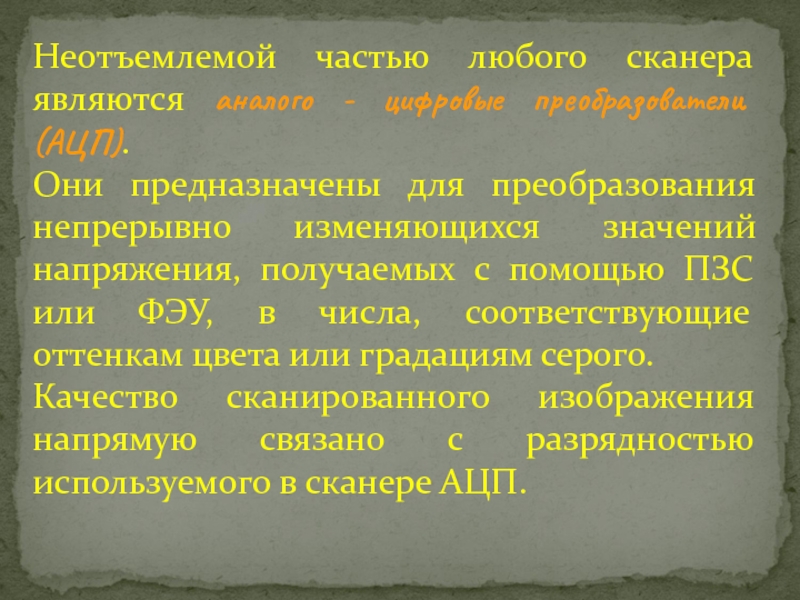

предназначены для преобразования непрерывно изменяющихся значений напряжения, получаемых с помощью ПЗС или ФЭУ, в числа, соответствующие оттенкам цвета или градациям серого.
Качество сканированного изображения напрямую связано с разрядностью используемого в сканере АЦП.

модули имеют съемную крышку, что позволяет сканировать " толстые " оригиналы ( журналы, книги ). Дополнительно некоторые модели могут оснащаться механизмом подачи отдельных листов, что удобно при работе с программами распознавания

При линейном способе считывания информации микродатчики ПЗС размещаются на кристалле в одну линию (для трехпроходного сканирования) или в три линии (для однопроходного сканирования).

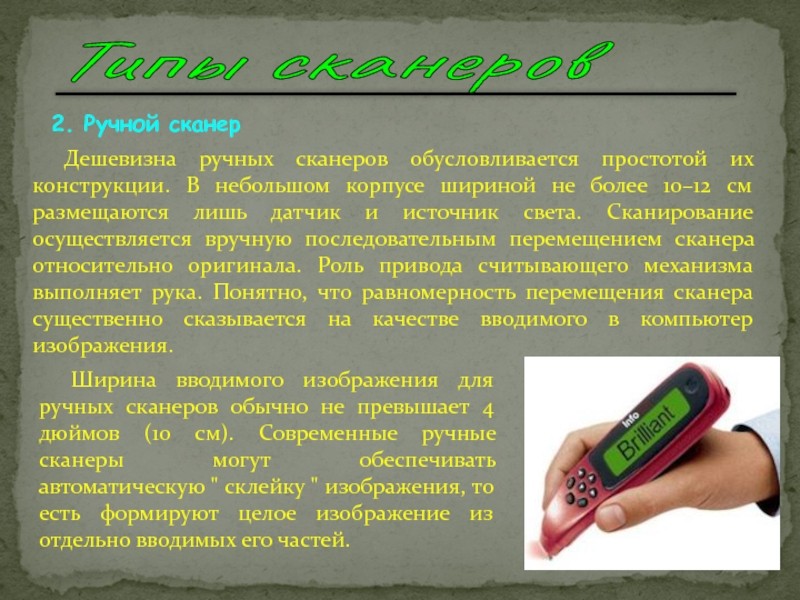

В небольшом корпусе шириной не более 10–12 см размещаются лишь датчик и источник света. Сканирование осуществляется вручную последовательным перемещением сканера относительно оригинала. Роль привода считывающего механизма выполняет рука. Понятно, что равномерность перемещения сканера существенно сказывается на качестве вводимого в компьютер изображения.

Ширина вводимого изображения для ручных сканеров обычно не превышает 4 дюймов (10 см). Современные ручные сканеры могут обеспечивать автоматическую " склейку " изображения, то есть формируют целое изображение из отдельно вводимых его частей.

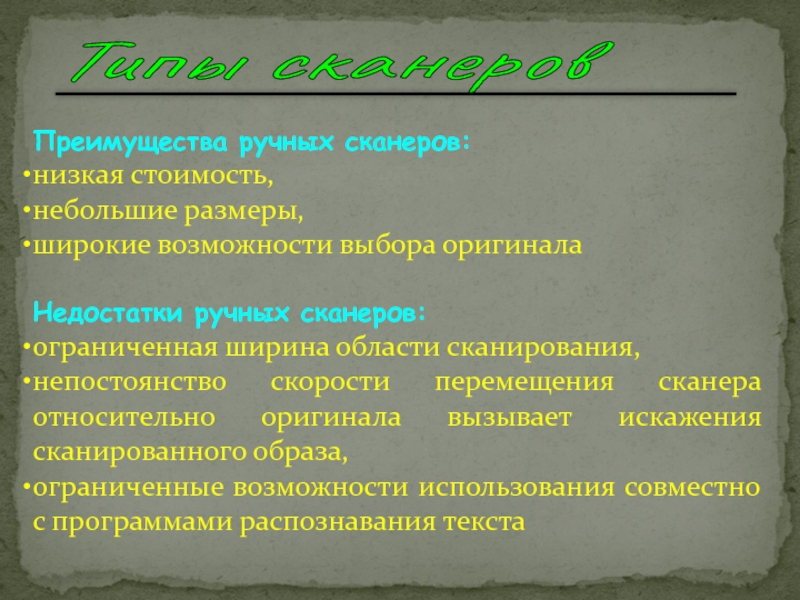

области сканирования,
непостоянство скорости перемещения сканера относительно оригинала вызывает искажения сканированного образа,
ограниченные возможности использования совместно с программами распознавания текста

Типы сканеров

можно считывать штрих - коды с различных товаров.

Типы сканеров

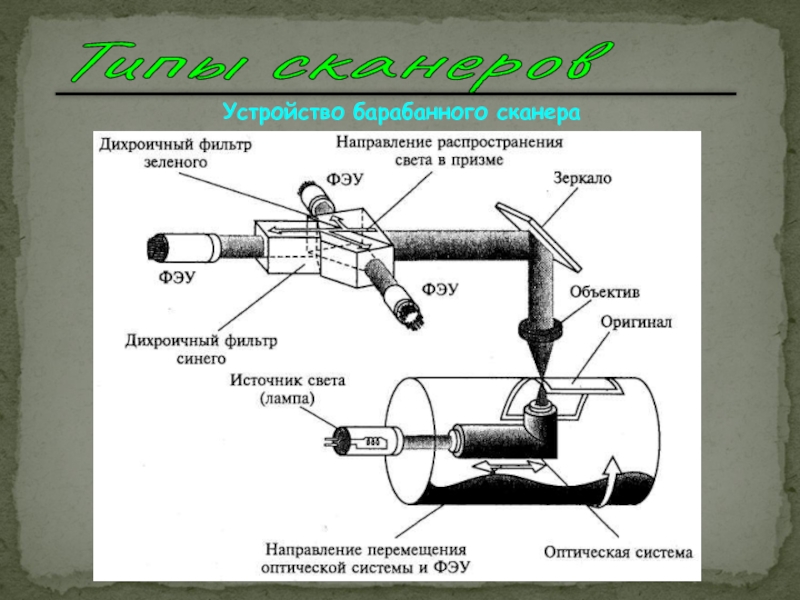

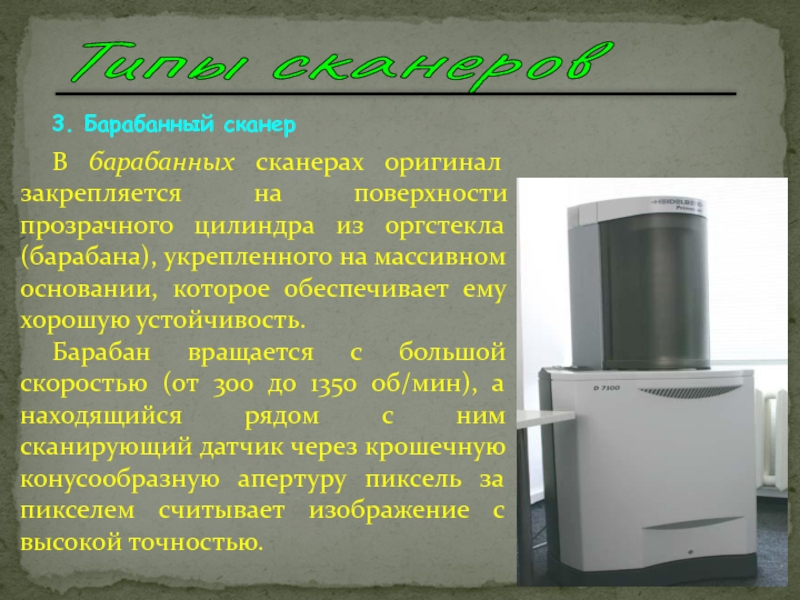

прозрачного цилиндра из оргстекла (барабана), укрепленного на массивном основании, которое обеспечивает ему хорошую устойчивость.
Барабан вращается с большой скоростью (от 300 до 1350 об/мин), а находящийся рядом с ним сканирующий датчик через крошечную конусообразную апертуру пиксель за пикселем считывает изображение с высокой точностью.

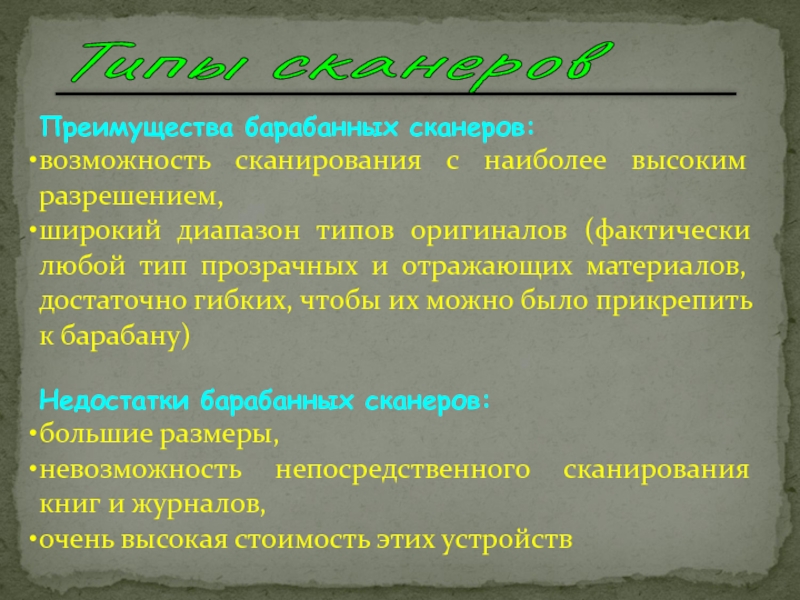

типов оригиналов (фактически любой тип прозрачных и отражающих материалов, достаточно гибких, чтобы их можно было прикрепить к барабану)

Недостатки барабанных сканеров:
большие размеры,
невозможность непосредственного сканирования книг и журналов,
очень высокая стоимость этих устройств

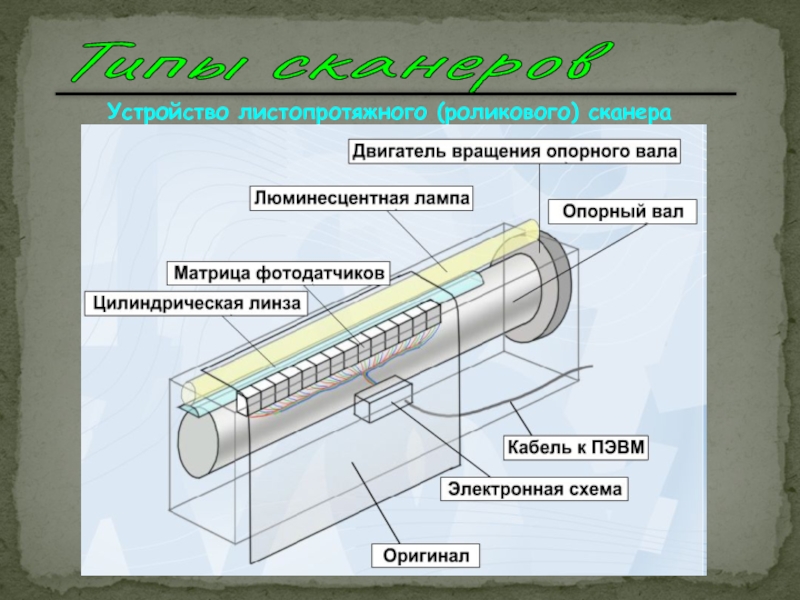

ролики механизма подачи бумаги и попадает в поле зрения линейки датчиков.
Большинство факсимильных аппаратов работают по такому же принципу.
Большинство роликовых сканеров работают в двух режимах: сканирования изображения и его факсимильной передачи. Такие устройства иногда называют факс-сканерами.

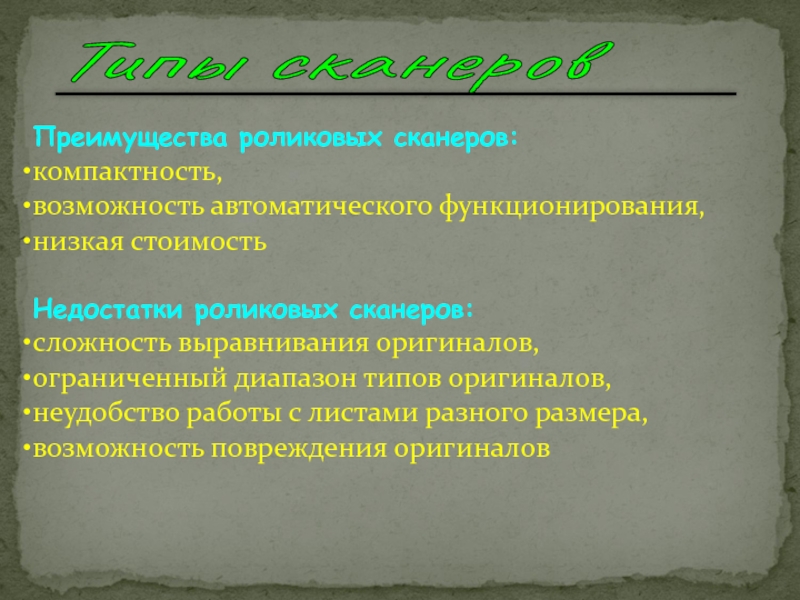

оригиналов,
ограниченный диапазон типов оригиналов,
неудобство работы с листами разного размера,
возможность повреждения оригиналов

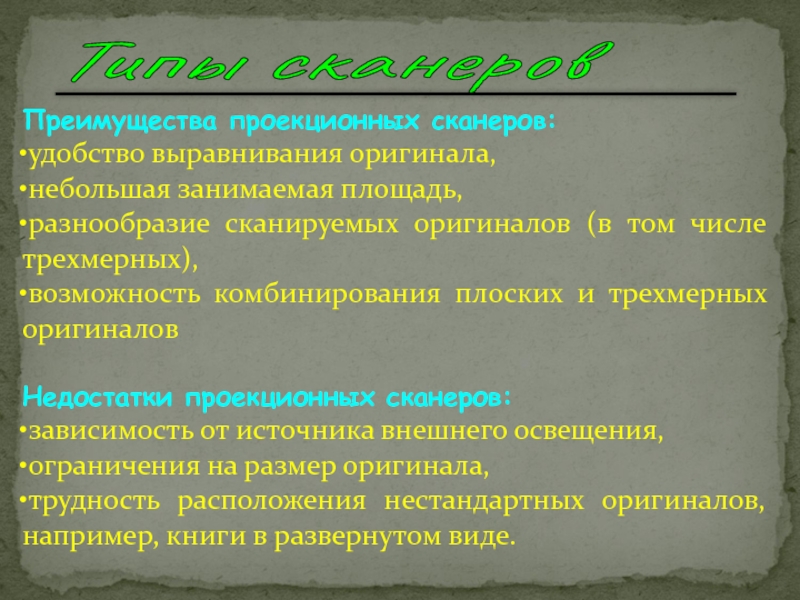

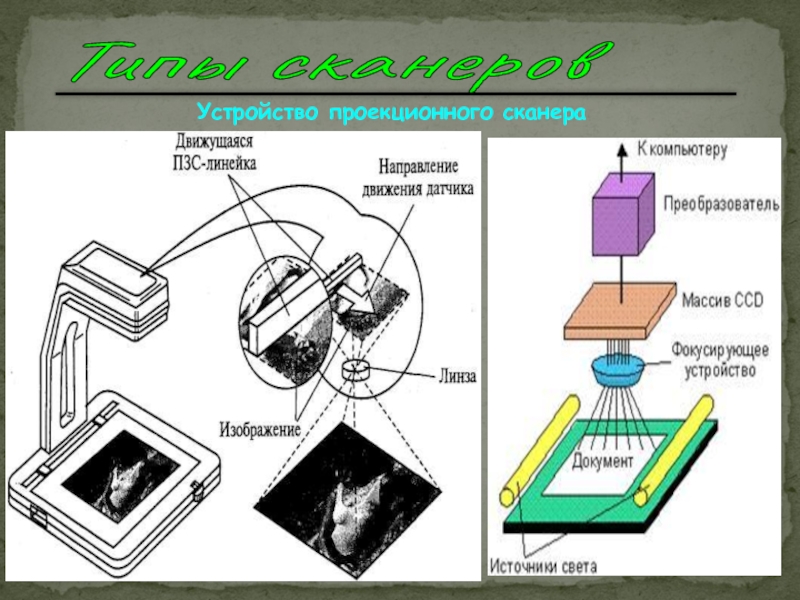

В данном случае оригинал располагается изображением вверх на подставке под сканирующей головкой на расстоянии около 30 см. Внутренний источник света при этом не требуется, естественного освещения оказывается достаточно. Механизм поворота внутри головки датчика направляет "глаз" сканера на каждую линию оригинала.

(в том числе трехмерных),
возможность комбинирования плоских и трехмерных оригиналов

Недостатки проекционных сканеров:
зависимость от источника внешнего освещения,
ограничения на размер оригинала,
трудность расположения нестандартных оригиналов, например, книги в развернутом виде.

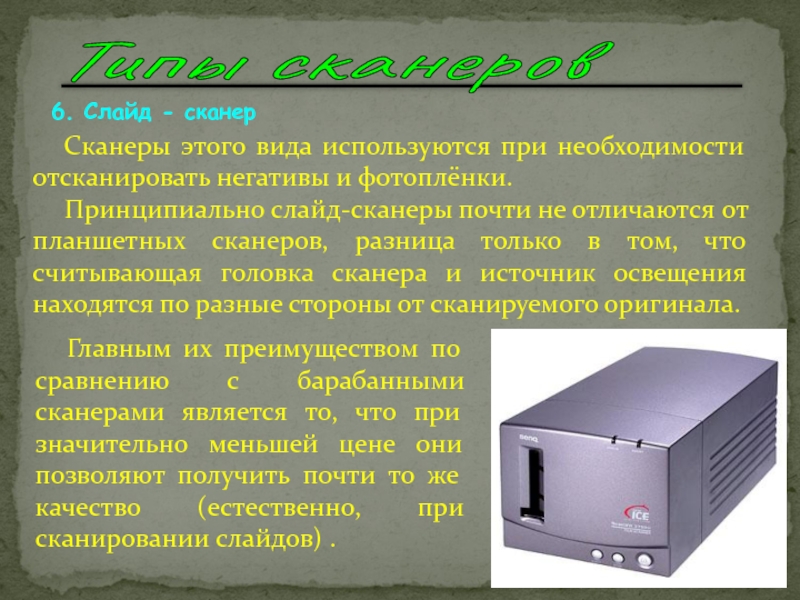

почти не отличаются от планшетных сканеров, разница только в том, что считывающая головка сканера и источник освещения находятся по разные стороны от сканируемого оригинала.

Главным их преимуществом по сравнению с барабанными сканерами является то, что при значительно меньшей цене они позволяют получить почти то же качество (естественно, при сканировании слайдов) .

Типы сканеров

6. Слайд - сканер

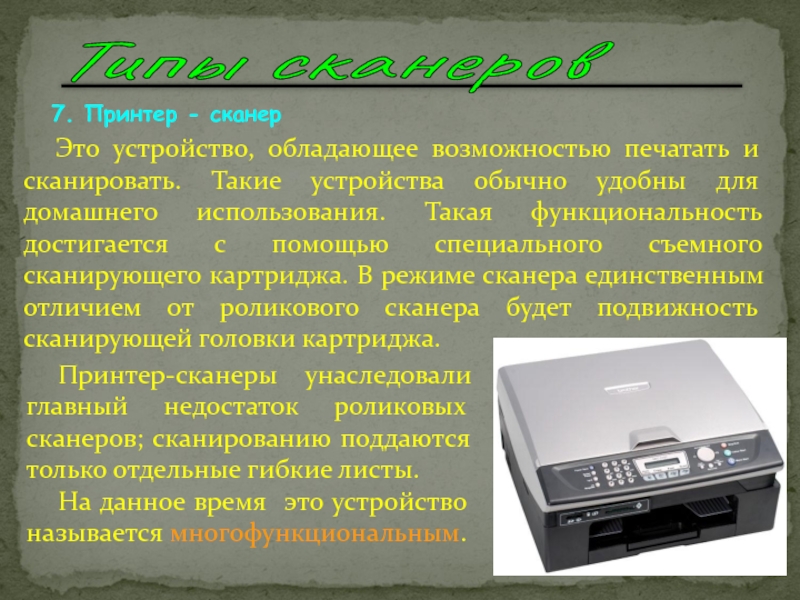

для домашнего использования. Такая функциональность достигается с помощью специального съемного сканирующего картриджа. В режиме сканера единственным отличием от роликового сканера будет подвижность сканирующей головки картриджа.

Принтер-сканеры унаследовали главный недостаток роликовых сканеров; сканированию поддаются только отдельные гибкие листы.
На данное время это устройство называется многофункциональным.

Типы сканеров

7. Принтер - сканер

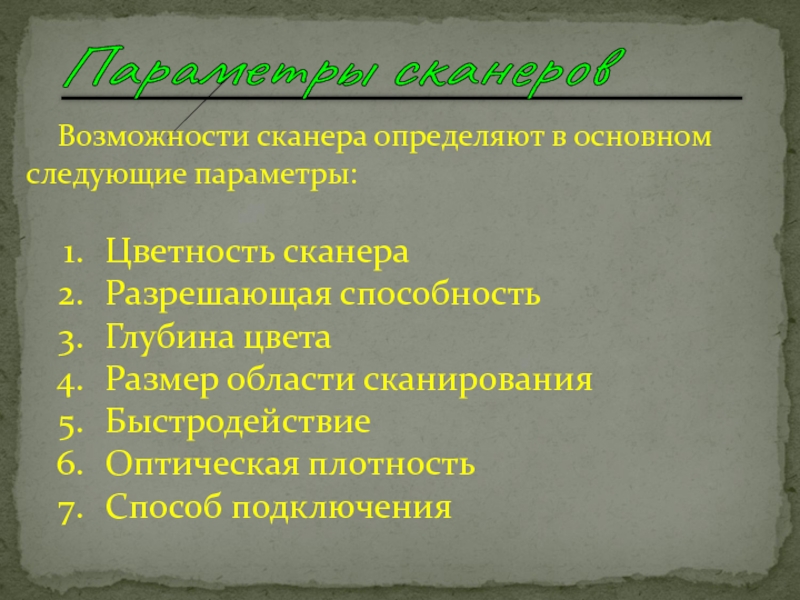

сканера
Разрешающая способность
Глубина цвета
Размер области сканирования
Быстродействие
Оптическая плотность
Способ подключения

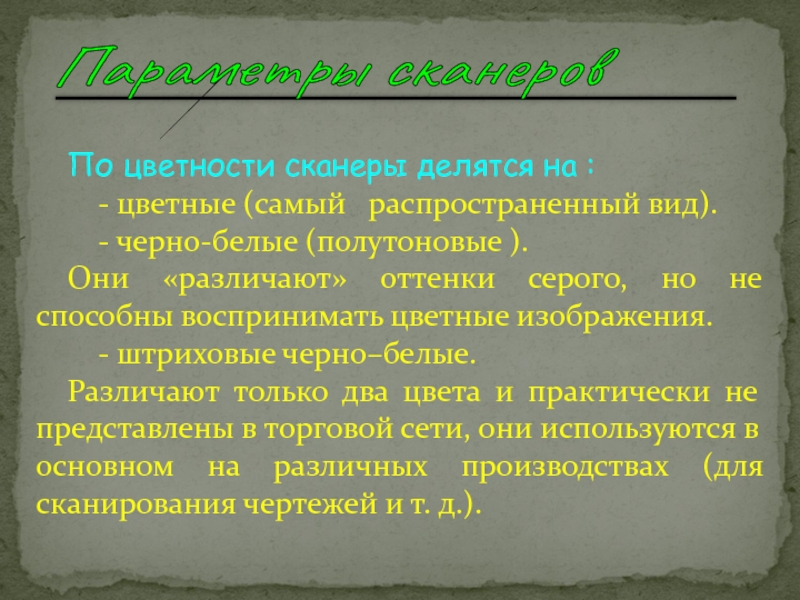

(самый распространенный вид).
- черно-белые (полутоновые ).
Они «различают» оттенки серого, но не способны воспринимать цветные изображения.
- штриховые черно–белые.
Различают только два цвета и практически не представлены в торговой сети, они используются в основном на различных производствах (для сканирования чертежей и т. д.).

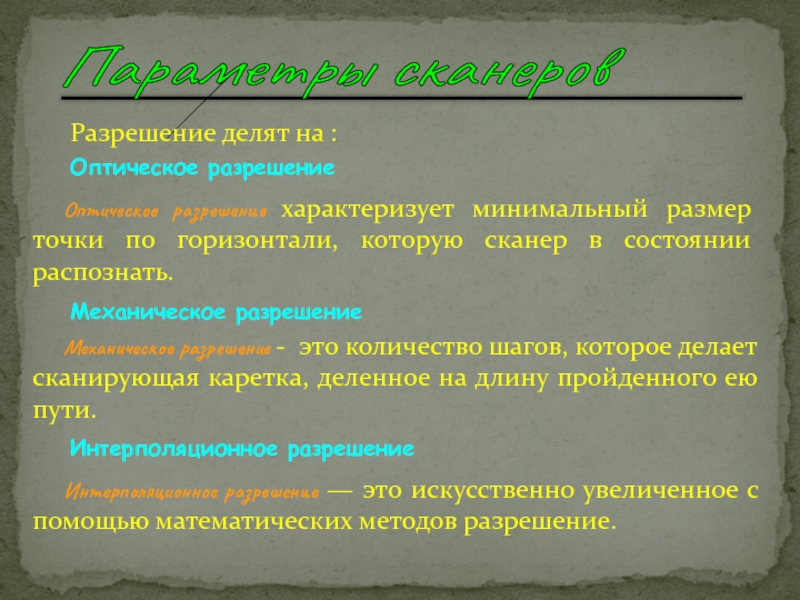

которое делает сканирующая каретка, деленное на длину пройденного ею пути.

Оптическое разрешение характеризует минимальный размер точки по горизонтали, которую сканер в состоянии распознать.

Интерполяционное разрешение — это искусственно увеличенное с помощью математических методов разрешение.

Оптическое разрешение

Механическое разрешение

Интерполяционное разрешение

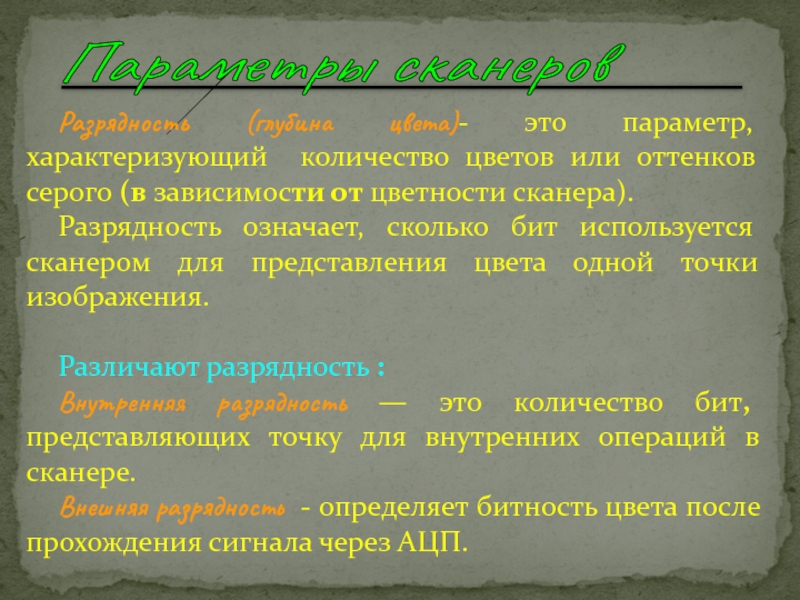

оттенков серого (в зависимости от цветности сканера).
Разрядность означает, сколько бит используется сканером для представления цвета одной точки изображения.

Различают разрядность :
Внутренняя разрядность — это количество бит, представляющих точку для внутренних операций в сканере.
Внешняя разрядность - определяет битность цвета после прохождения сигнала через АЦП.

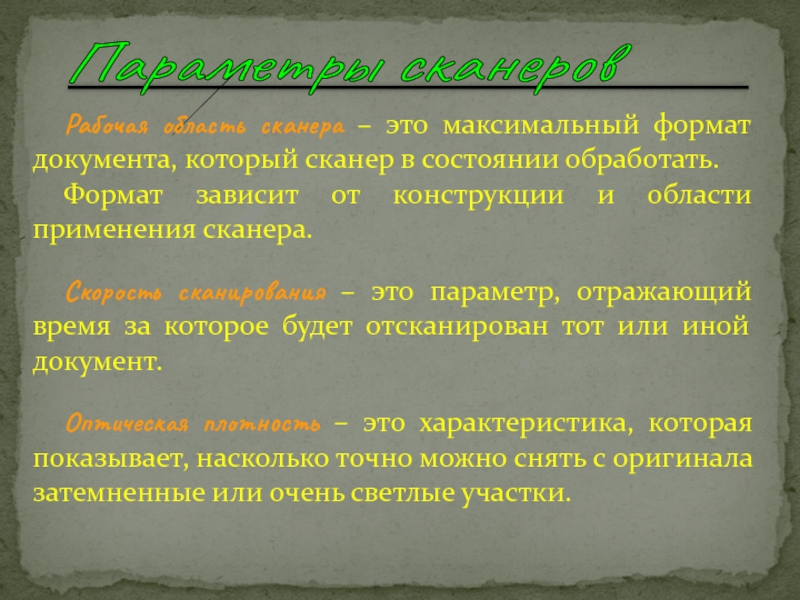

сканер в состоянии обработать.
Формат зависит от конструкции и области применения сканера.

Скорость сканирования – это параметр, отражающий время за которое будет отсканирован тот или иной документ.

Оптическая плотность – это характеристика, которая показывает, насколько точно можно снять с оригинала затемненные или очень светлые участки.

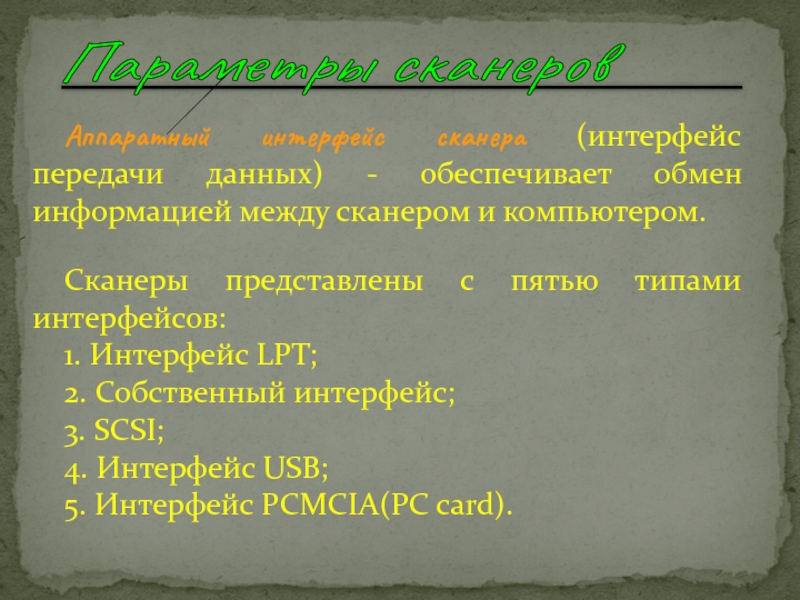

информацией между сканером и компьютером.

Сканеры представлены с пятью типами интерфейсов:
1. Интерфейс LPT;
2. Собственный интерфейс;
3. SCSI;
4. Интерфейс USB;
5. Интерфейс PCMCIA(PC card).
