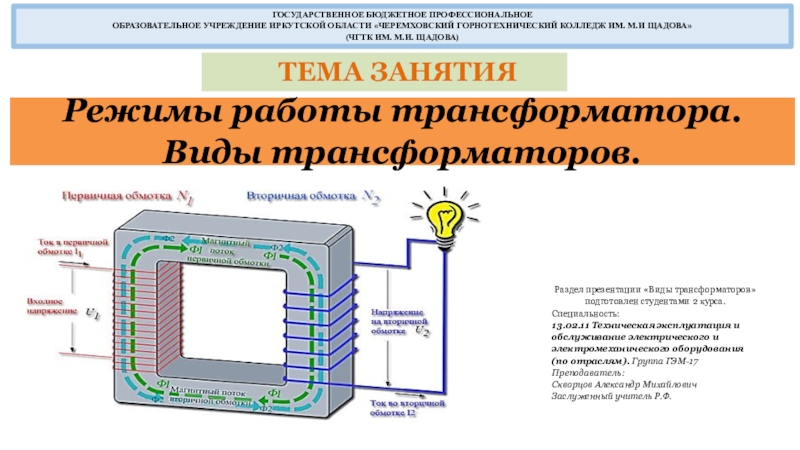

Презентация, доклад на тему Режимы работы трансформатора. Виды трансформаторов.

ТЕМА ЗАНЯТИЯ

Раздел презентации «Виды трансформаторов» подготовлен студентами 2 курса.
Специальность:
13.02.11 Техническая эксплуатация и обслуживание электрического и
электромеханического оборудования (по отраслям). Группа ГЭМ-17
Преподаватель:
Скворцов Александр Михайлович
Заслуженный учитель Р.Ф.

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ
образовательное УЧРЕЖДЕНИЕ ИРКУТСКОЙ ОБЛАСТИ «ЧЕРЕМХОВСКИЙ ГОРНОТЕХНИЧЕСКИЙ КОЛЛЕДЖ ИМ. М.И ЩАДОВА»
(ЧГТК ИМ. М.И. ЩАДОВА)

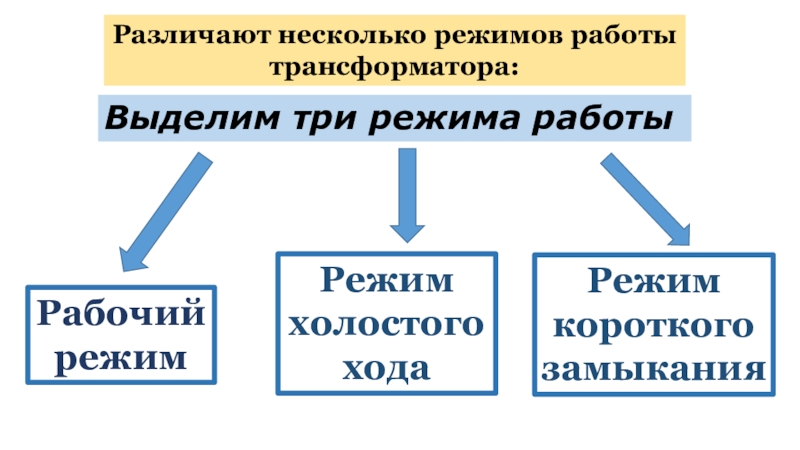

короткого замыкания

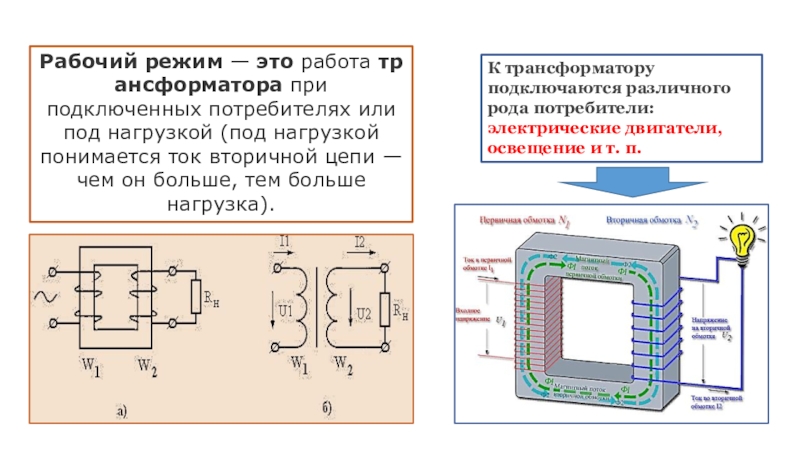

цепи — чем он больше, тем больше нагрузка).

К трансформатору подключаются различного рода потребители: электрические двигатели, освещение и т. п.

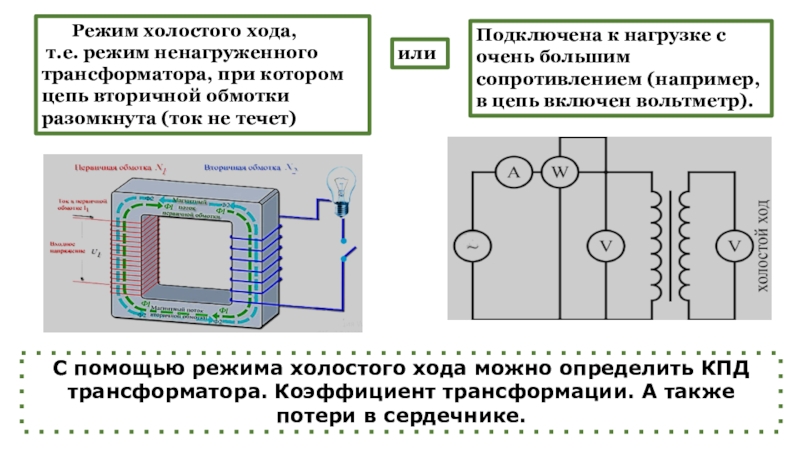

обмотки разомкнута (ток не течет)

С помощью режима холостого хода можно определить КПД трансформатора. Коэффициент трансформации. А также потери в сердечнике.

Подключена к нагрузке с очень большим сопротивлением (например, в цепь включен вольтметр).

или

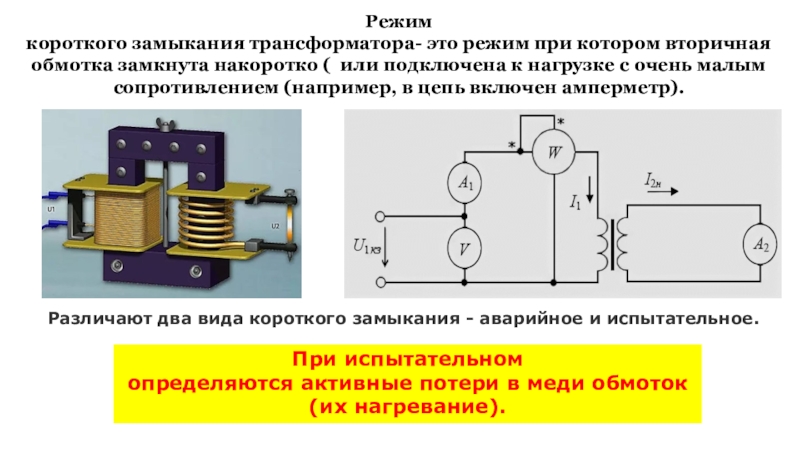

накоротко ( или подключена к нагрузке с очень малым сопротивлением (например, в цепь включен амперметр).

Различают два вида короткого замыкания - аварийное и испытательное.

При испытательном
определяются активные потери в меди обмоток
(их нагревание).

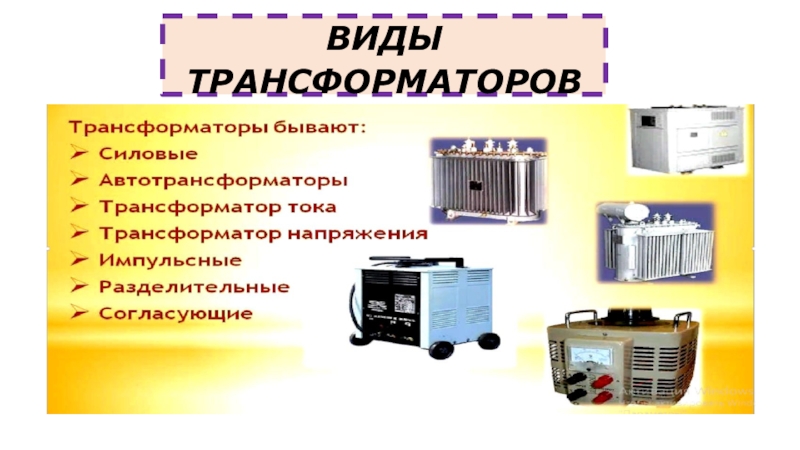

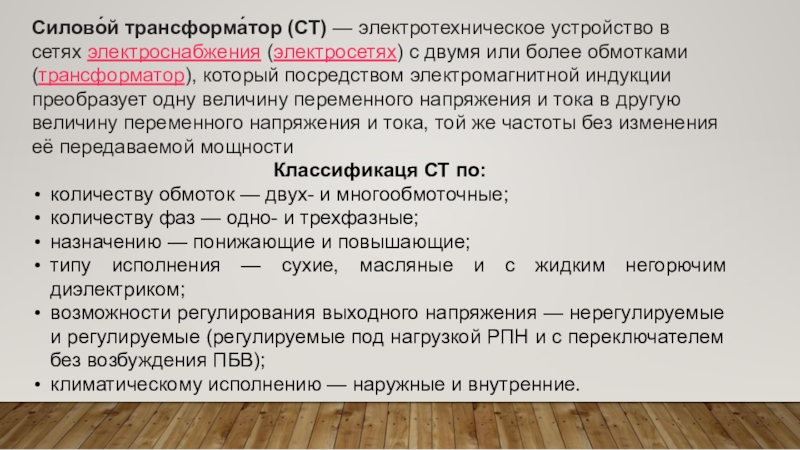

обмотками (трансформатор), который посредством электромагнитной индукции преобразует одну величину переменного напряжения и тока в другую величину переменного напряжения и тока, той же частоты без изменения её передаваемой мощности
Классификаця СТ по:
количеству обмоток — двух- и многообмоточные;
количеству фаз — одно- и трехфазные;
назначению — понижающие и повышающие;
типу исполнения — сухие, масляные и с жидким негорючим диэлектриком;
возможности регулирования выходного напряжения — нерегулируемые и регулируемые (регулируемые под нагрузкой РПН и с переключателем без возбуждения ПБВ);
климатическому исполнению — наружные и внутренние.

несколькими обмотками.

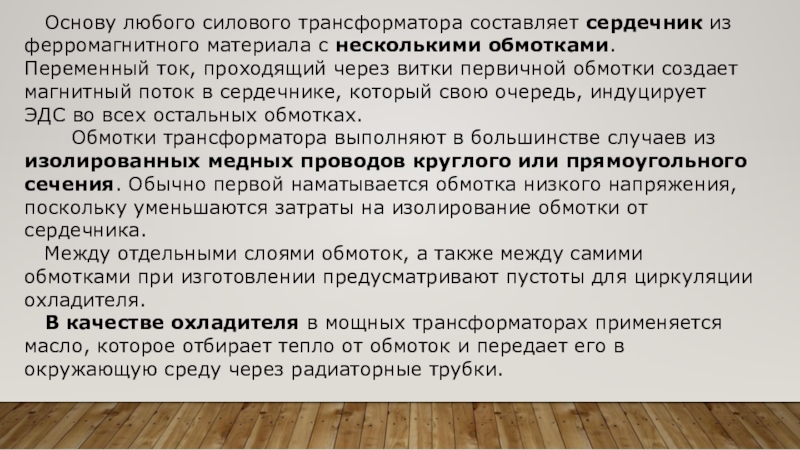

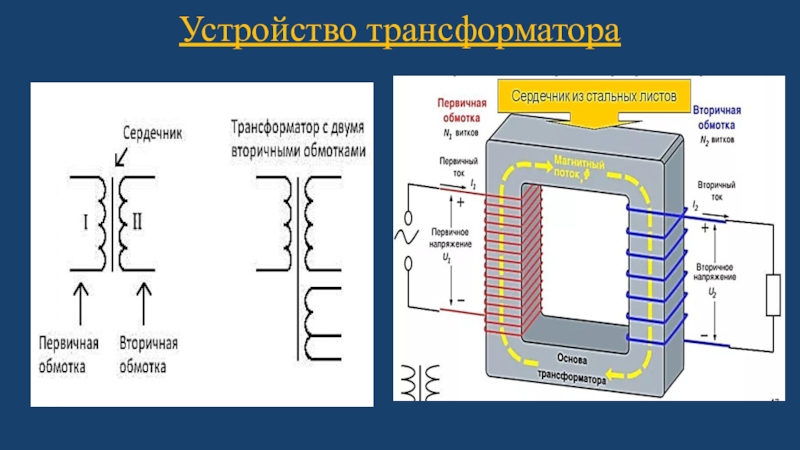

Переменный ток, проходящий через витки первичной обмотки создает магнитный поток в сердечнике, который свою очередь, индуцирует
ЭДС во всех остальных обмотках.
       Обмотки трансформатора выполняют в большинстве случаев из изолированных медных проводов круглого или прямоугольного сечения. Обычно первой наматывается обмотка низкого напряжения, поскольку уменьшаются затраты на изолирование обмотки от сердечника.
   Между отдельными слоями обмоток, а также между самими обмотками при изготовлении предусматривают пустоты для циркуляции охладителя.

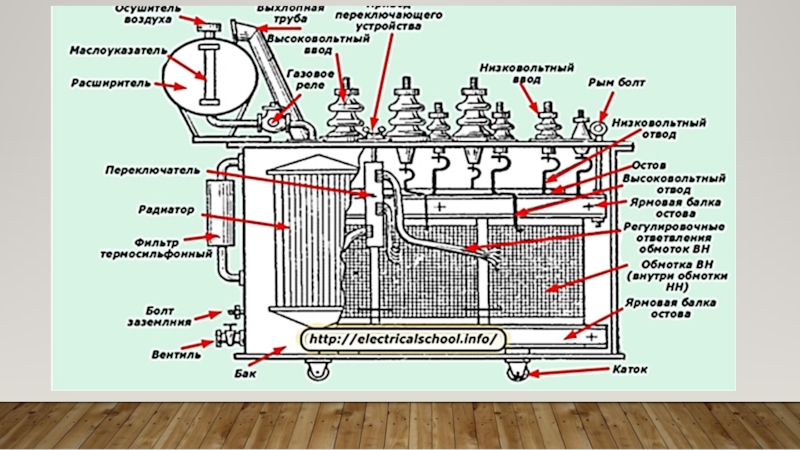

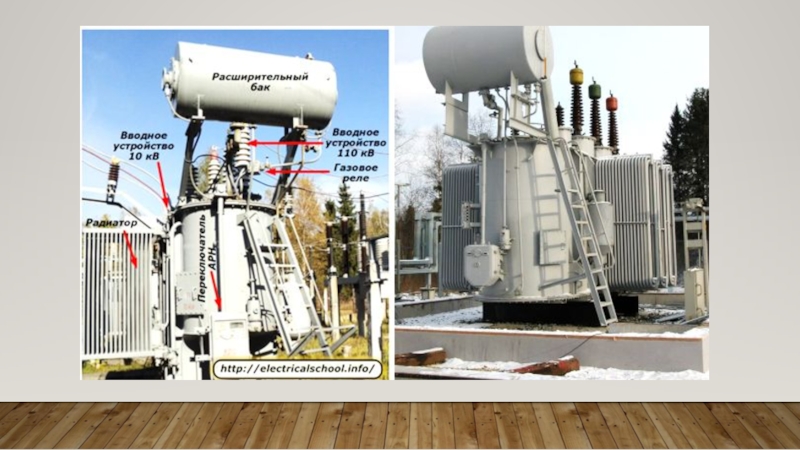

   В качестве охладителя в мощных трансформаторах применяется масло, которое отбирает тепло от обмоток и передает его в окружающую среду через радиаторные трубки.

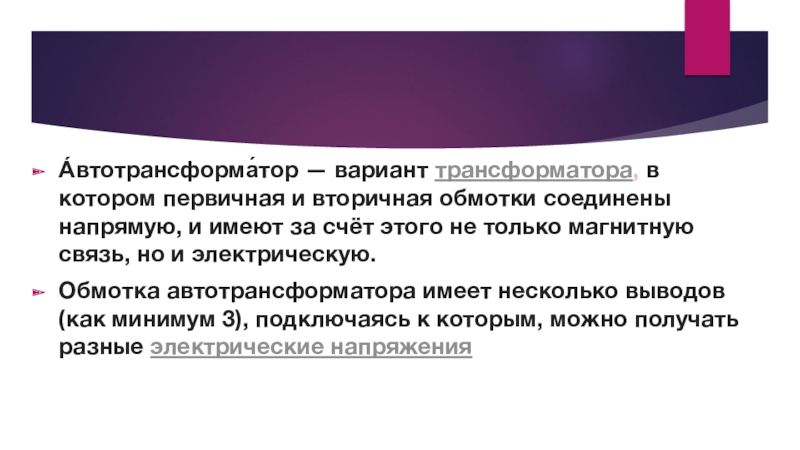

имеют за счёт этого не только магнитную связь, но и электрическую.

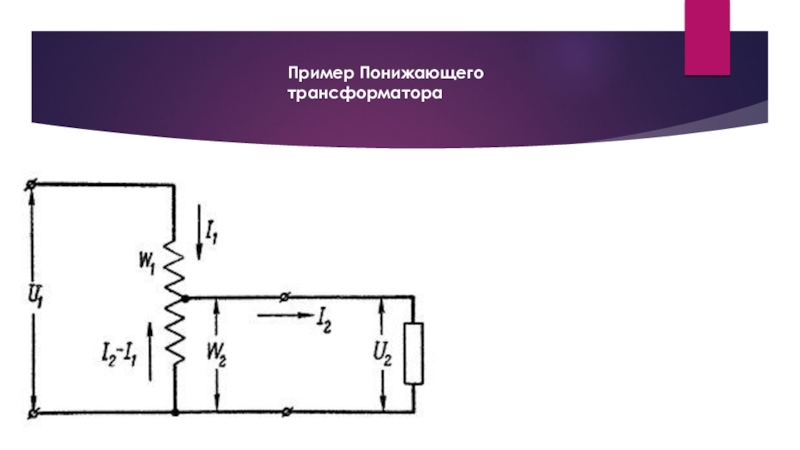

Обмотка автотрансформатора имеет несколько выводов (как минимум 3), подключаясь к которым, можно получать разные электрические напряжения

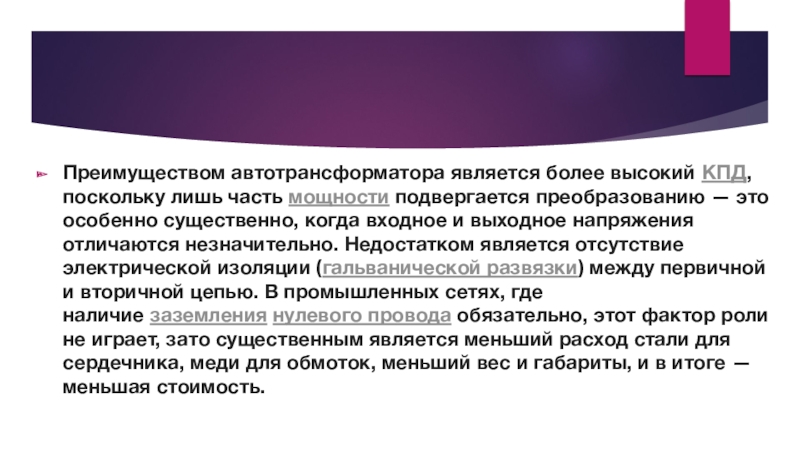

существенно, когда входное и выходное напряжения отличаются незначительно. Недостатком является отсутствие электрической изоляции (гальванической развязки) между первичной и вторичной цепью. В промышленных сетях, где наличие заземления нулевого провода обязательно, этот фактор роли не играет, зато существенным является меньший расход стали для сердечника, меди для обмоток, меньший вес и габариты, и в итоге — меньшая стоимость.

ГЭМ-17

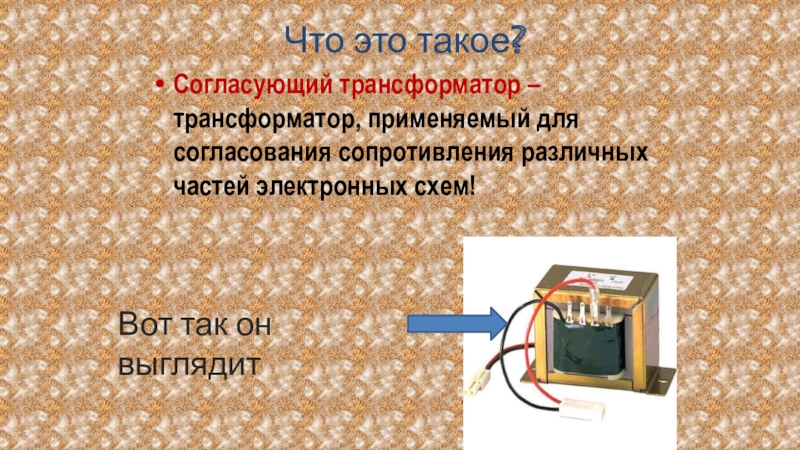

частей электронных схем!

Вот так он выглядит

имеющим высокое входное или выходное сопротивление.

Верно, верно

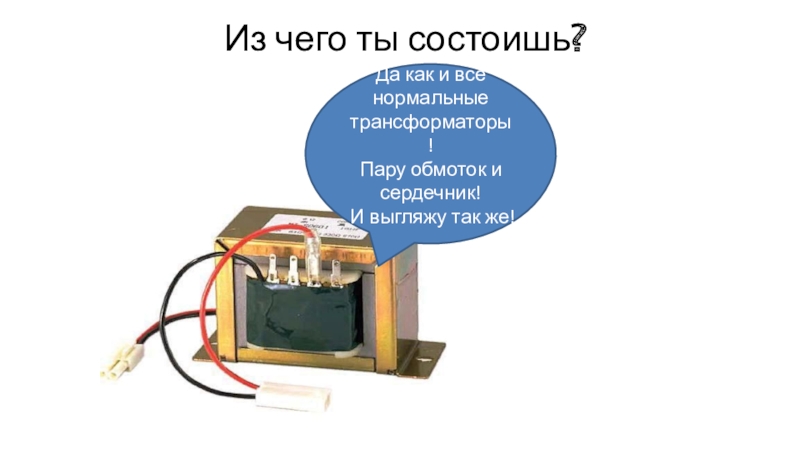

сердечник!
И выгляжу так же!

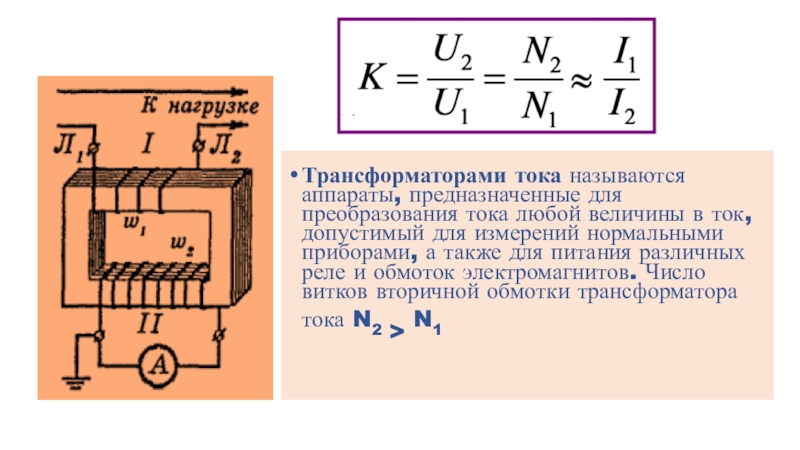

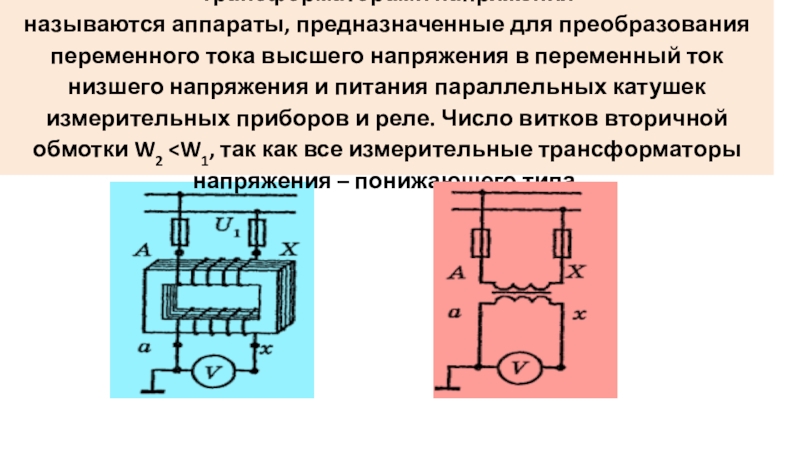

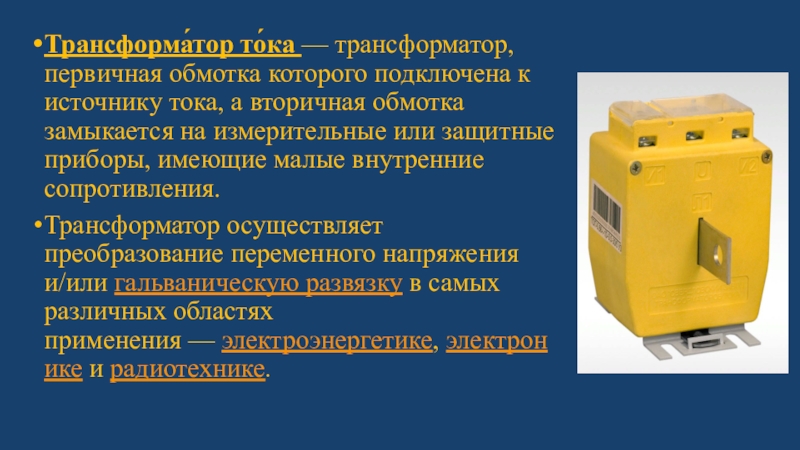

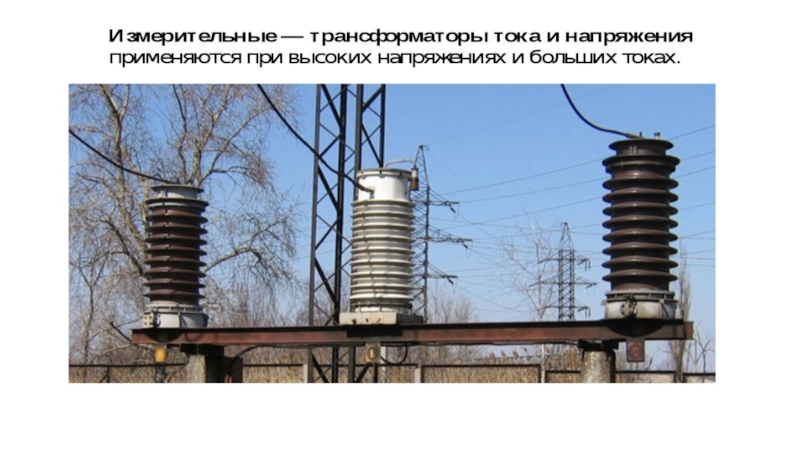

переменный ток низшего напряжения и питания параллельных катушек измерительных приборов и реле. Число витков вторичной обмотки W2

а вторичная обмотка замыкается на измерительные или защитные приборы, имеющие малые внутренние сопротивления.
Трансформатор осуществляет преобразование переменного напряжения и/или гальваническую развязку в самых различных областях применения — электроэнергетике, электронике и радиотехнике.

допустимый для измерений нормальными приборами, а также для питания различных реле и обмоток электромагнитов. Число витков вторичной обмотки трансформатора тока N2 > N1

заземляется.

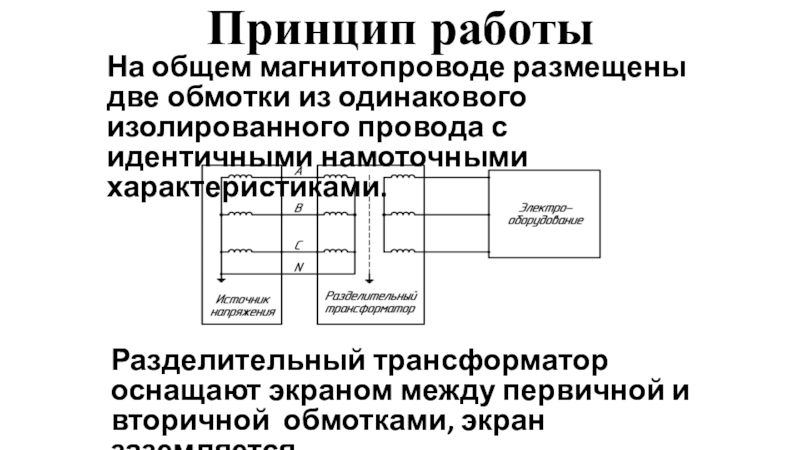

На общем магнитопроводе размещены две обмотки из одинакового изолированного провода с идентичными намоточными характеристиками.

уровня электротравматизма.

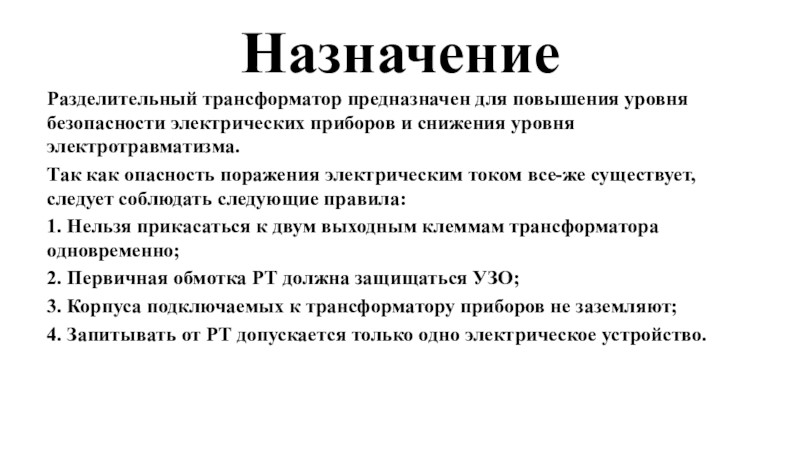

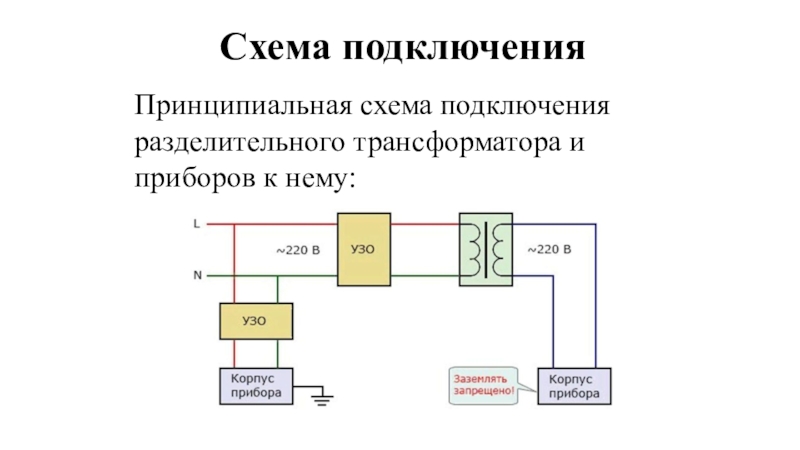

Так как опасность поражения электрическим током все-же существует, следует соблюдать следующие правила:
1. Нельзя прикасаться к двум выходным клеммам трансформатора одновременно;
2. Первичная обмотка РТ должна защищаться УЗО;
3. Корпуса подключаемых к трансформатору приборов не заземляют;
4. Запитывать от РТ допускается только одно электрическое устройство.

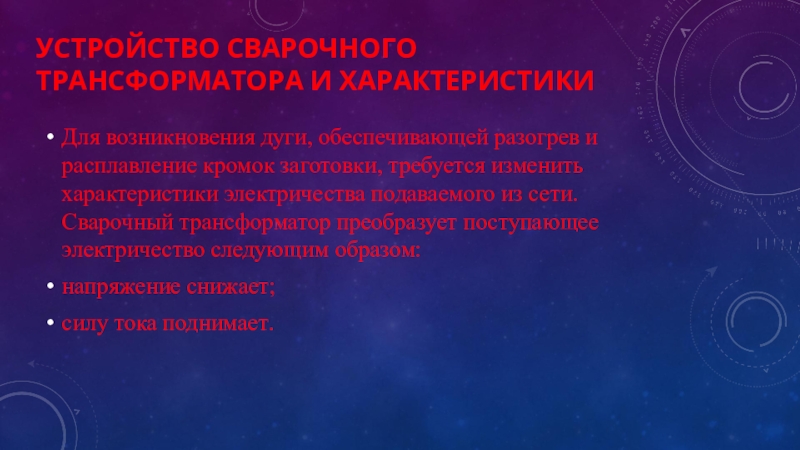

кромок заготовки, требуется изменить характеристики электричества подаваемого из сети. Сварочный трансформатор преобразует поступающее электричество следующим образом:
напряжение снижает;
силу тока поднимает.

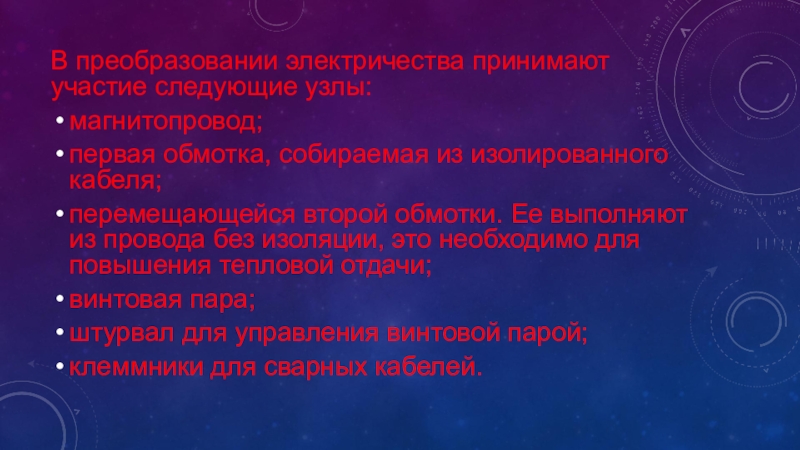

кабеля;

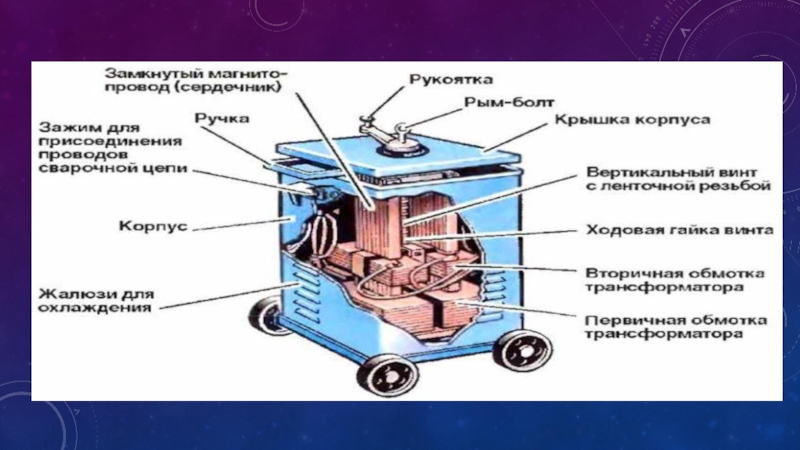

перемещающейся второй обмотки. Ее выполняют из провода без изоляции, это необходимо для повышения тепловой отдачи;
винтовая пара;
штурвал для управления винтовой парой;
клеммники для сварных кабелей.
