Презентация, доклад на тему Реттеу сапасының негізгі көрсеткіштері

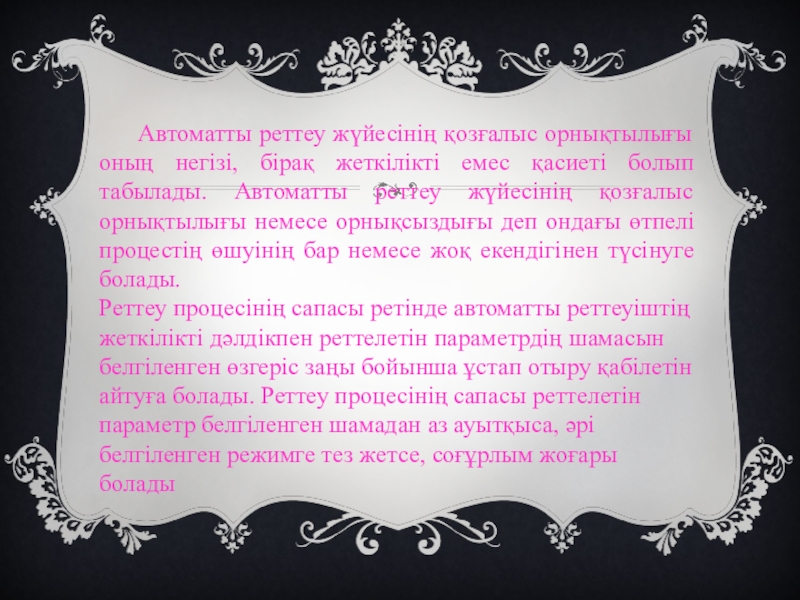

болып табылады. Автоматты реттеу жүйесінің қозғалыс орнықтылығы немесе орнықсыздығы деп ондағы өтпелі процестің өшуінің бар немесе жоқ екендігінен түсінуге болады.
Реттеу процесінің сапасы ретінде автоматты реттеуіштің жеткілікті дәлдікпен реттелетін параметрдің шамасын белгіленген өзгеріс заңы бойынша ұстап отыру қабілетін айтуға болады. Реттеу процесінің сапасы реттелетін параметр белгіленген шамадан аз ауытқыса, әрі белгіленген режимге тез жетсе, соғұрлым жоғары болады

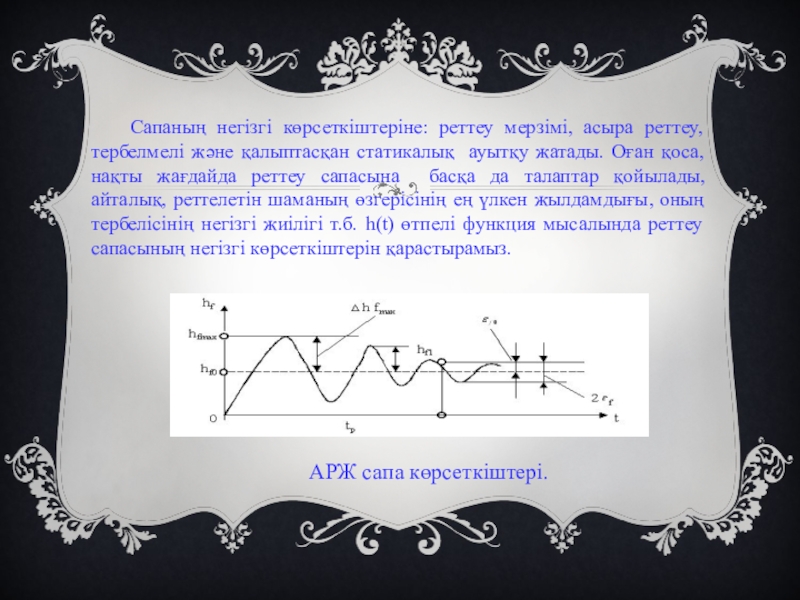

ауытқу жатады. Оған қоса, нақты жағдайда реттеу сапасына басқа да талаптар қойылады, айталық, реттелетін шаманың өзгерісінің ең үлкен жылдамдығы, оның тербелісінің негізгі жиілігі т.б. h(t) өтпелі функция мысалында реттеу сапасының негізгі көрсеткіштерін қарастырамыз.

АРЖ сапа көрсеткіштері.

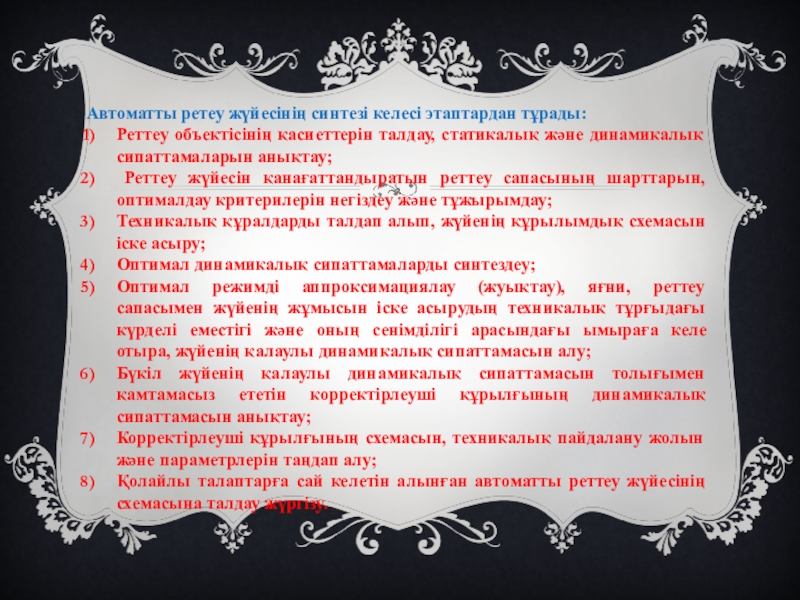

және динамикалық сипаттамаларын анықтау;
Реттеу жүйесін қанағаттандыратын реттеу сапасының шарттарын, оптималдау критерилерін негіздеу және тұжырымдау;
Техникалық құралдарды талдап алып, жүйенің құрылымдық схемасын іске асыру;
Оптимал динамикалық сипаттамаларды синтездеу;
Оптимал режимді аппроксимациялау (жуықтау), яғни, реттеу сапасымен жүйенің жұмысын іске асырудың техникалық тұрғыдағы күрделі еместігі және оның сенімділігі арасындағы ымыраға келе отыра, жүйенің қалаулы динамикалық сипаттамасын алу;
Бүкіл жүйенің қалаулы динамикалық сипаттамасын толығымен қамтамасыз ететін корректірлеуші құрылғының динамикалық сипаттамасын анықтау;
Корректірлеуші құрылғының схемасын, техникалық пайдалану жолын және параметрлерін таңдап алу;
Қолайлы талаптарға сай келетін алынған автоматты реттеу жүйесінің схемасына талдау жүргізу.

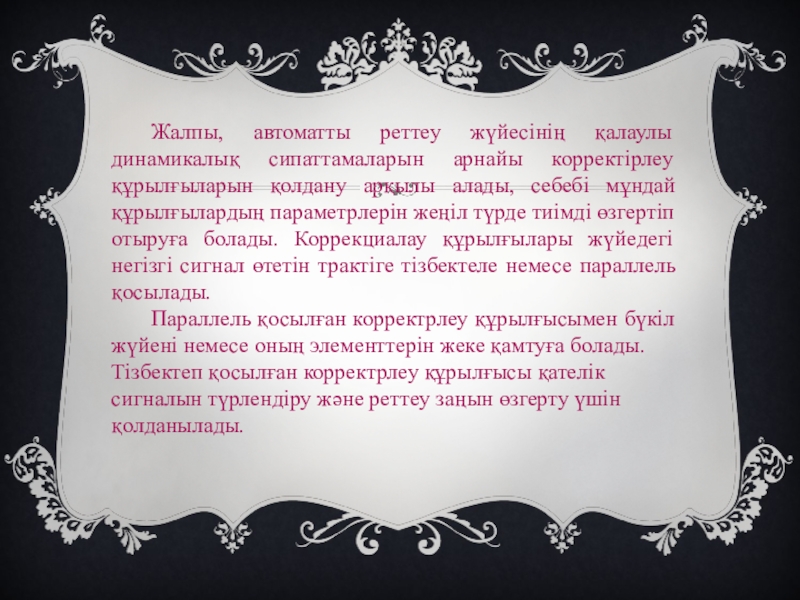

арқылы алады, себебі мұндай құрылғылардың параметрлерін жеңіл түрде тиімді өзгертіп отыруға болады. Коррекциалау құрылғылары жүйедегі негізгі сигнал өтетін трактіге тізбектеле немесе параллель қосылады.
Параллель қосылған корректрлеу құрылғысымен бүкіл жүйені немесе оның элементтерін жеке қамтуға болады.
Тізбектеп қосылған корректрлеу құрылғысы қателік сигналын түрлендіру және реттеу заңын өзгерту үшін қолданылады.

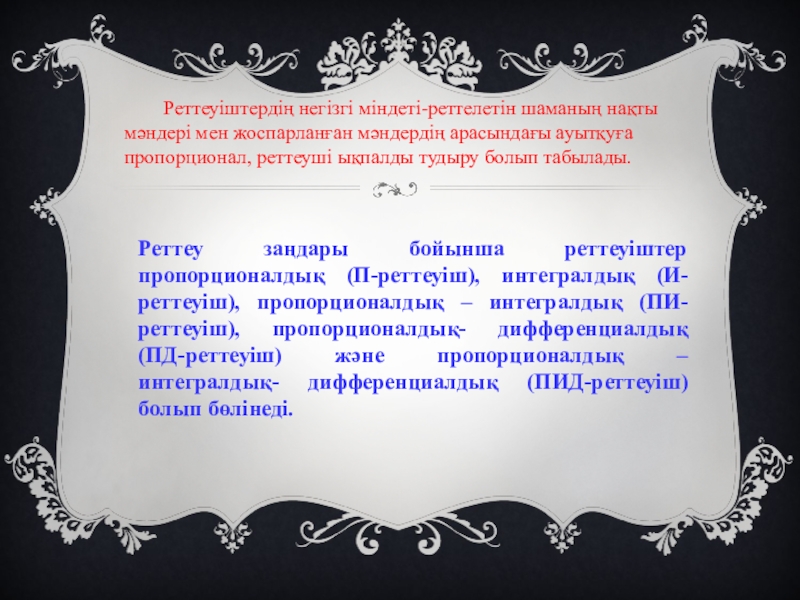

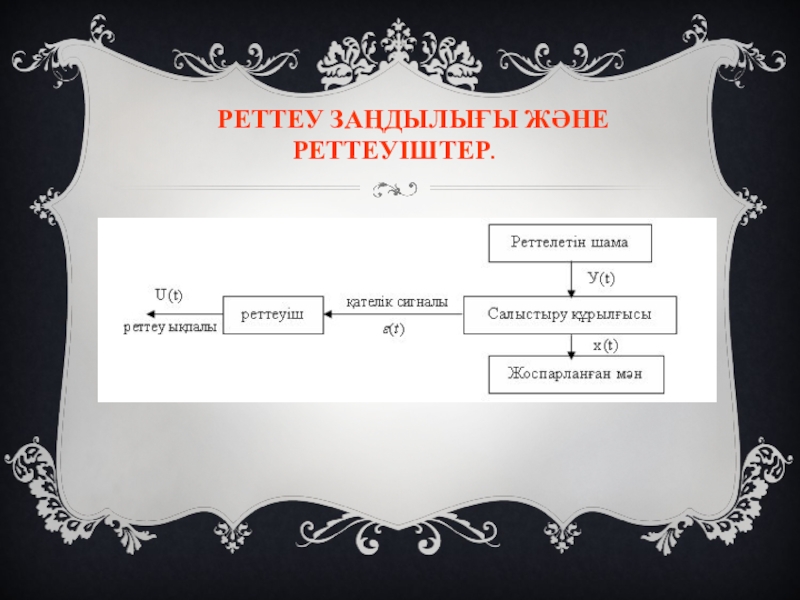

пропорционал, реттеуші ықпалды тудыру болып табылады.

Реттеу заңдары бойынша реттеуіштер пропорционалдық (П-реттеуіш), интегралдық (И-реттеуіш), пропорционалдық – интегралдық (ПИ-реттеуіш), пропорционалдық- дифференциалдық (ПД-реттеуіш) және пропорционалдық – интегралдық- дифференциалдық (ПИД-реттеуіш) болып бөлінеді.

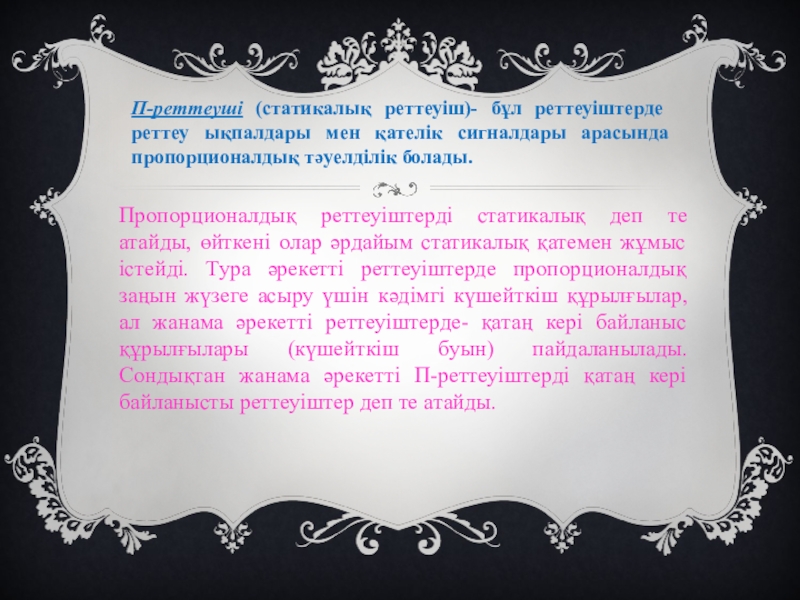

пропорционалдық тәуелділік болады.

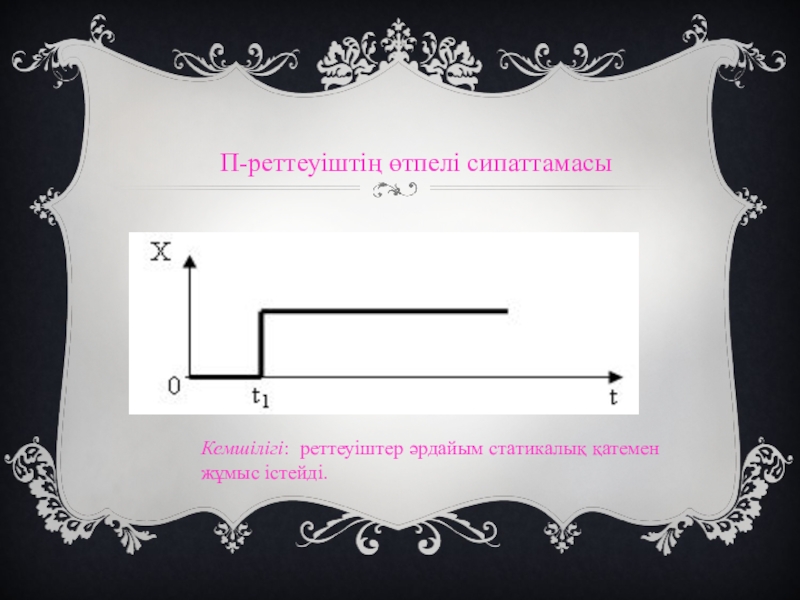

Пропорционалдық реттеуіштерді статикалық деп те атайды, өйткені олар әрдайым статикалық қатемен жұмыс істейді. Тура әрекетті реттеуіштерде пропорционалдық заңын жүзеге асыру үшін кәдімгі күшейткіш құрылғылар, ал жанама әрекетті реттеуіштерде- қатаң кері байланыс құрылғылары (күшейткіш буын) пайдаланылады. Сондықтан жанама әрекетті П-реттеуіштерді қатаң кері байланысты реттеуіштер деп те атайды.

болып келеді.

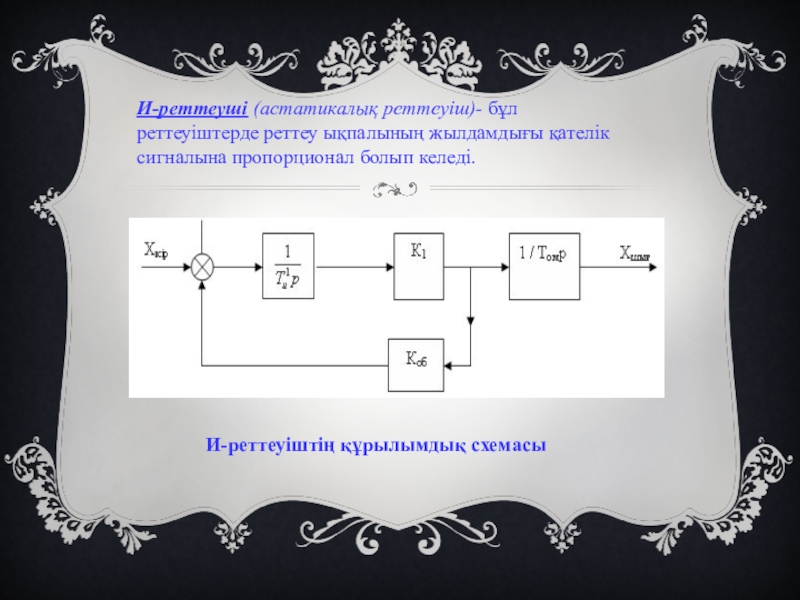

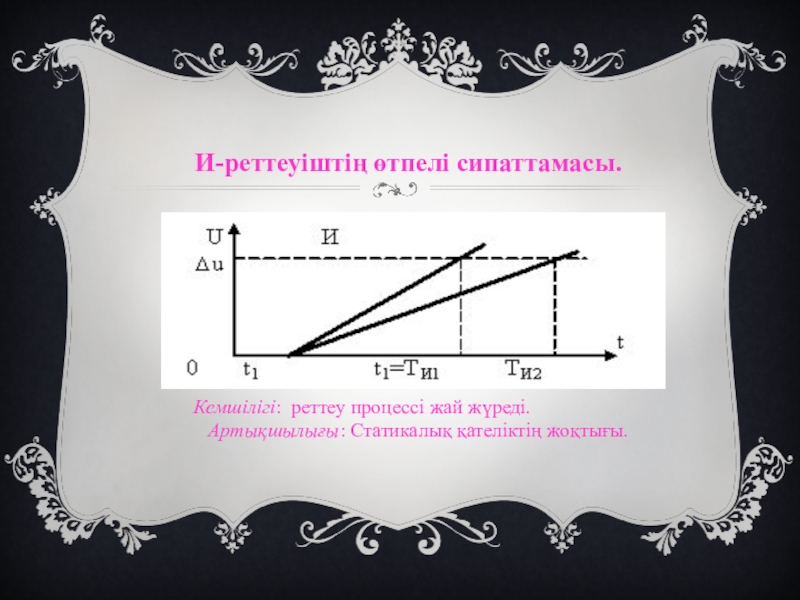

И-реттеуіштің құрылымдық схемасы
