Слайд 1Релейно-контакторные системы управления
выполняют первую основную функцию автоматического управления: автоматический разгон,

торможение, реверсирование и остановку двигателей.

Управляющее устройство-

кнопки и ключи управления

реле времени, скорости, тока и др.

Преобразовательное устройство :

Контакторы, пусковые резисторы и др.

Силовая цепь системы – часть схемы, где происходит основное преобразование энергии,

Цепь управления - часть схемы, где происходит передача информации (в виде тока управления).

Релейно-контакторные системы управления выполняют первую основную функцию автоматического управления: автоматический разгон, торможение, реверсирование и остановку двигателей. Управляющее

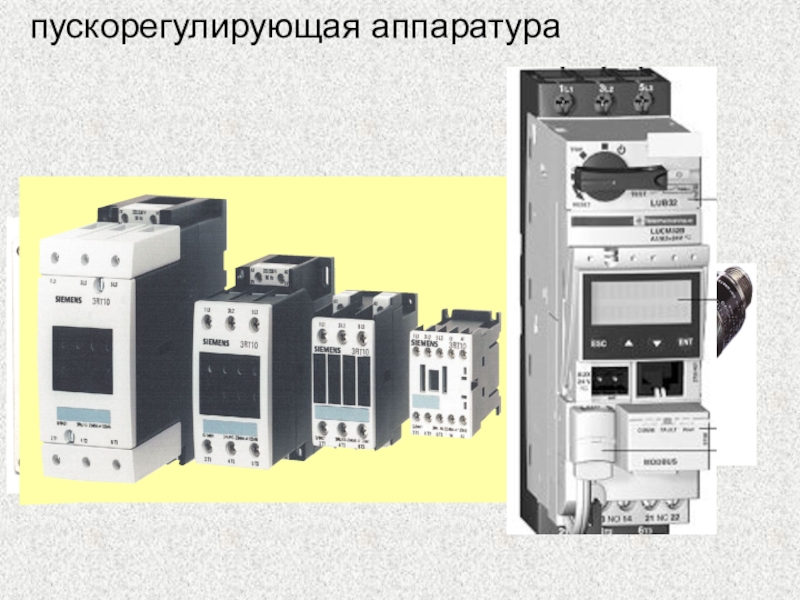

Слайд 2пускорегулирующая аппаратура

пускорегулирующая аппаратура

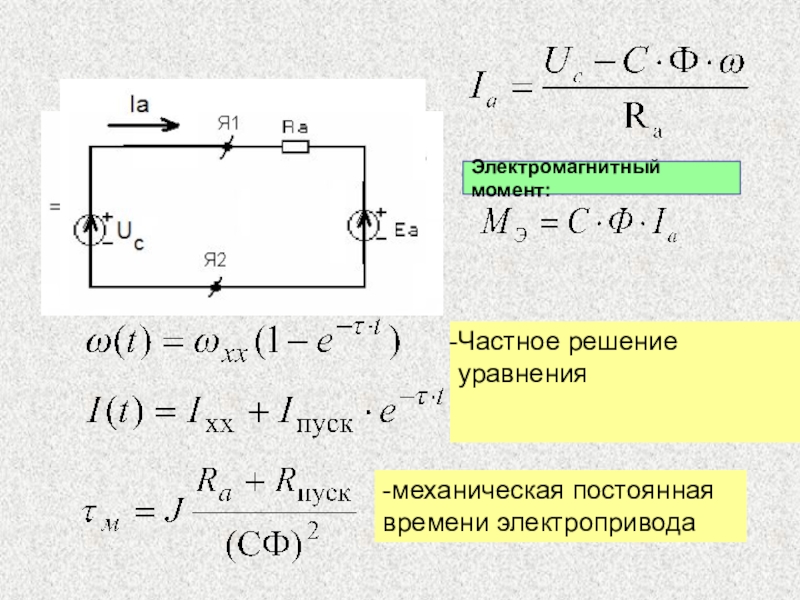

Слайд 4Расчёт элементов пусковых цепей
ω

Расчёт элементов пусковых цепейω

Слайд 5Расчёт элементов пусковых цепей

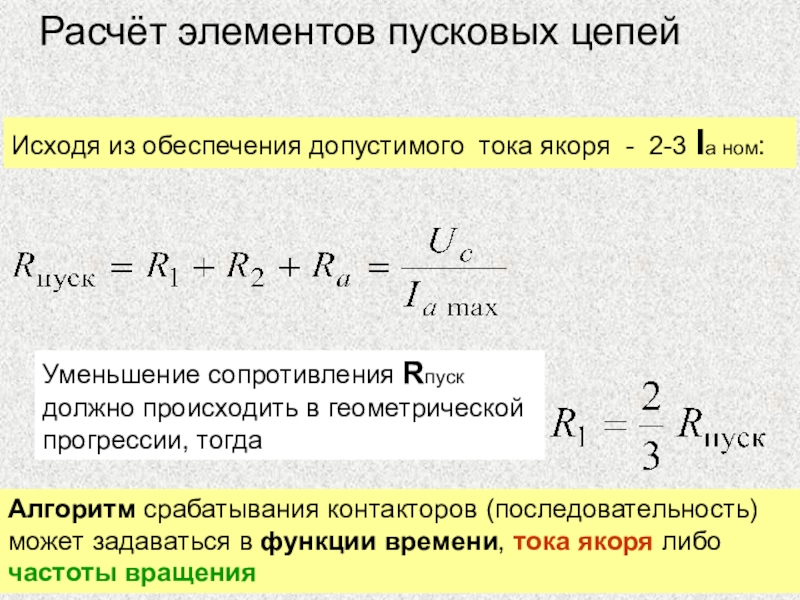

Уменьшение сопротивления Rпуск должно происходить в геометрической прогрессии,

тогда

Алгоритм срабатывания контакторов (последовательность) может задаваться в функции времени, тока якоря либо частоты вращения

Расчёт элементов пусковых цепейУменьшение сопротивления Rпуск должно происходить в геометрической прогрессии, тогда Алгоритм срабатывания контакторов (последовательность) может

Слайд 6Замкнутые системы управления электроприводами

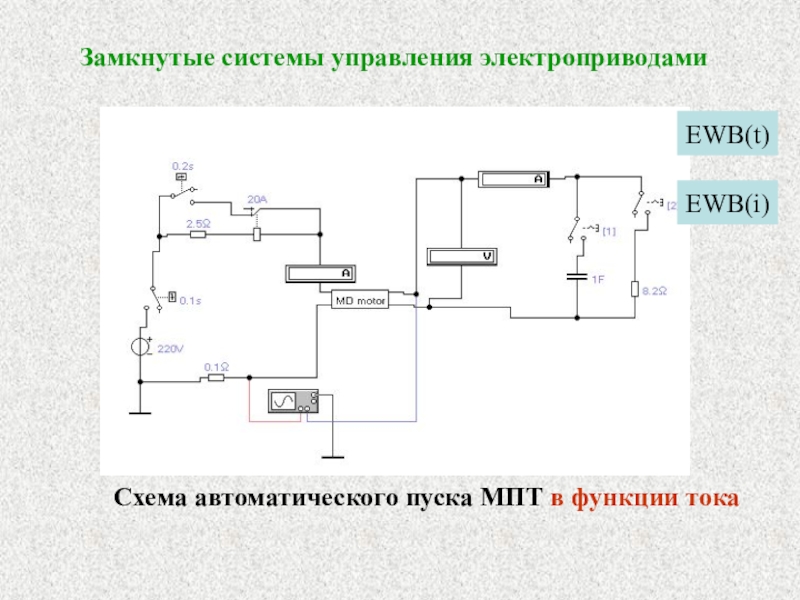

Схема автоматического пуска МПТ в функции тока
EWB(i)
EWB(t)

Замкнутые системы управления электроприводамиСхема автоматического пуска МПТ в функции токаEWB(i)EWB(t)

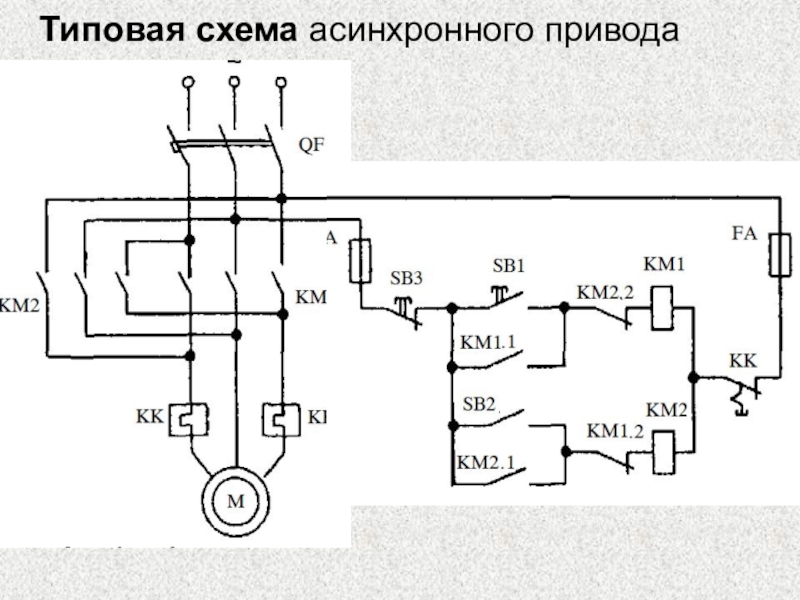

Слайд 7Типовая схема асинхронного привода

Типовая схема асинхронного привода

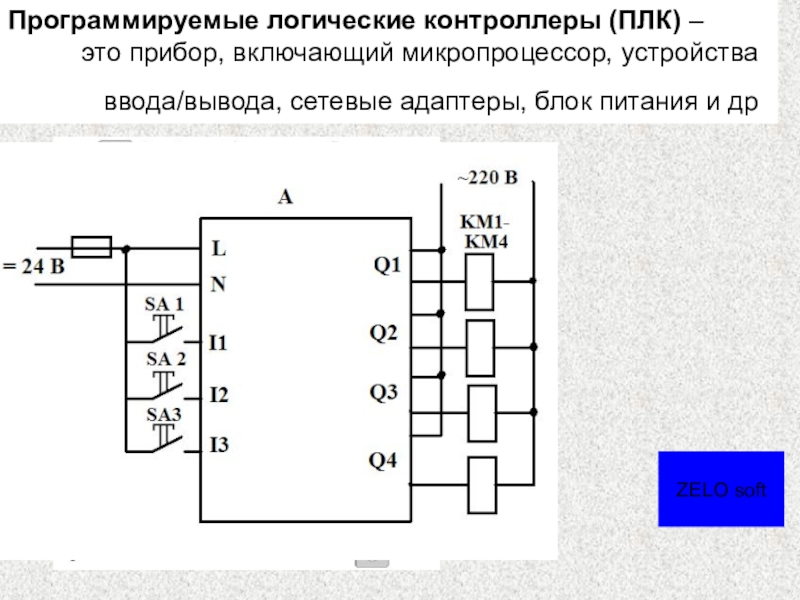

Слайд 8Программируемые логические контроллеры (ПЛК) – это

прибор, включающий микропроцессор, устройства ввода/вывода, сетевые адаптеры, блок питания и др

ZELO soft

Программируемые логические контроллеры (ПЛК) –       это прибор, включающий микропроцессор, устройства

Слайд 9ω

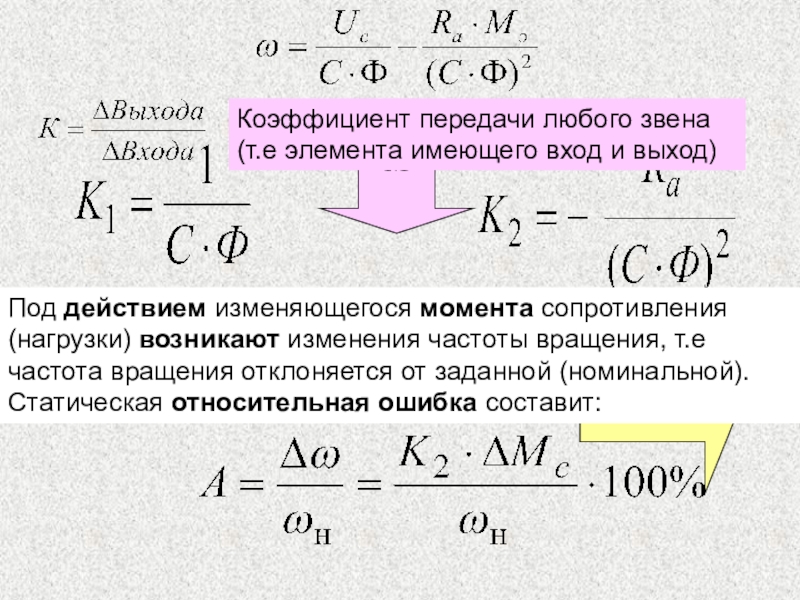

Под действием изменяющегося момента сопротивления (нагрузки) возникают изменения частоты вращения, т.е

частота вращения отклоняется от заданной (номинальной). Статическая относительная ошибка составит:
ωПод действием изменяющегося момента сопротивления (нагрузки) возникают изменения частоты вращения, т.е частота вращения отклоняется от заданной (номинальной).

Слайд 10Для уменьшения статической ошибки в систему вводится отрицательная обратная связь:

Управляемый выпрямитель

Электродвигатель

Датчик

частоты вращения –
тахогенератор

Регулятор частоты вращения

Ошибка системы с ООС уменьшается относительно ошибки элемента в К-1 раз (К - произведение коэффициентов передачи всех элементов ООС)

Для уменьшения статической ошибки в систему вводится отрицательная обратная связь:Управляемый выпрямительЭлектродвигательДатчик частоты вращения –тахогенераторРегулятор частоты вращенияОшибка системы
