Презентация, доклад на тему Расположение видов на чертеже. Карточки-задания №3.3. Черчение 8 класс
Содержание
- 1. Расположение видов на чертеже. Карточки-задания №3.3. Черчение 8 класс
- 2. Задание: По наглядным изображениям и
- 3. Вариант 2ЗВЯ Задание: По наглядным изображениям
- 4. ЗВЯВариант 3 Задание: По наглядным изображениям
- 5. ЗВЯВариант 4 Задание: По наглядным изображениям
- 6. ЗВЯВариант 5 Задание: По наглядным изображениям
- 7. ЗВЯВариант 6 Задание: По наглядным изображениям
- 8. ЗВЯВариант 7 Задание: По наглядным изображениям
- 9. ЗВЯВариант 8 Задание: По наглядным изображениям
- 10. ЗВЯВариант 9 Задание: По наглядным изображениям
- 11. ЗВЯВариант 10 Задание: По наглядным изображениям
- 12. ЗВЯВариант 11 Задание: По наглядным изображениям
- 13. ЗВЯВариант 12 Задание: По наглядным изображениям
- 14. ЗВЯВариант 13 Задание: По наглядным изображениям
- 15. ЗВЯВариант 14 Задание: По наглядным изображениям
- 16. ЗВЯВариант 15 Задание: По наглядным изображениям
- 17. ЗВЯВариант 16 Задание: По наглядным изображениям
- 18. ЗВЯВариант 17 Задание: По наглядным изображениям
- 19. ЗВЯВариант 18 Задание: По наглядным изображениям
- 20. ЗВЯВариант 19 Задание: По наглядным изображениям
- 21. ЗВЯВариант 20 Задание: По наглядным изображениям
- 22. ЗВЯВариант 21 Задание: По наглядным изображениям
- 23. ЗВЯВариант 22 Задание: По наглядным изображениям
- 24. ЗВЯВариант 23 Задание: По наглядным изображениям
- 25. ЗВЯВариант 24 Задание: По наглядным изображениям
- 26. ЗВЯВариант 25 Задание: По наглядным изображениям
- 27. ЗВЯВариант 26 Задание: По наглядным изображениям
- 28. ЗВЯВариант 27 Задание: По наглядным изображениям
- 29. ЗВЯВариант 28 Задание: По наглядным изображениям
- 30. ЗВЯВариант 29 Задание: По наглядным изображениям
- 31. ЗВЯОбразец выполнения задания Задание: По наглядным
- 32. ЗВЯОбразец выполнения задания

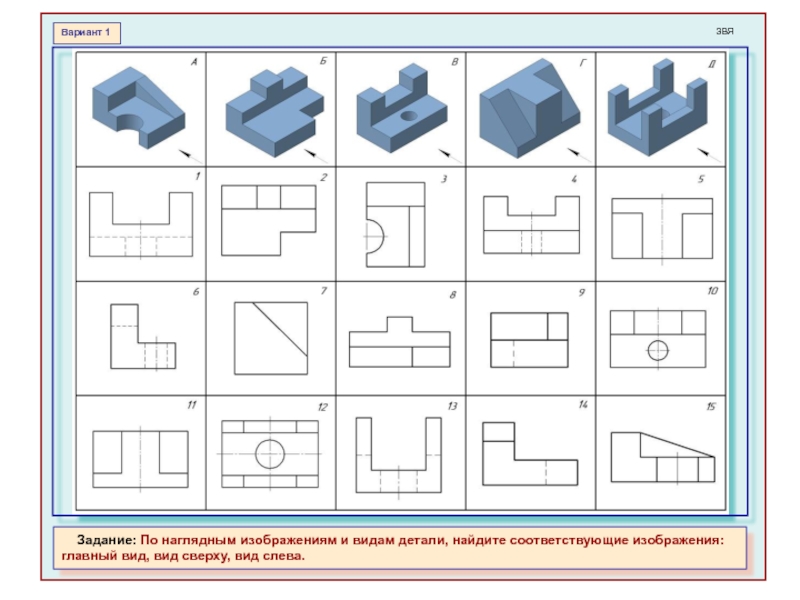

Задание: По наглядным изображениям и видам детали, найдите соответствующие изображения: главный вид, вид сверху, вид слева.ЗВЯВариант 1
Слайд 2
Задание: По наглядным изображениям и видам детали, найдите соответствующие
изображения: главный вид, вид сверху, вид слева.
ЗВЯ
Вариант 1
Слайд 3

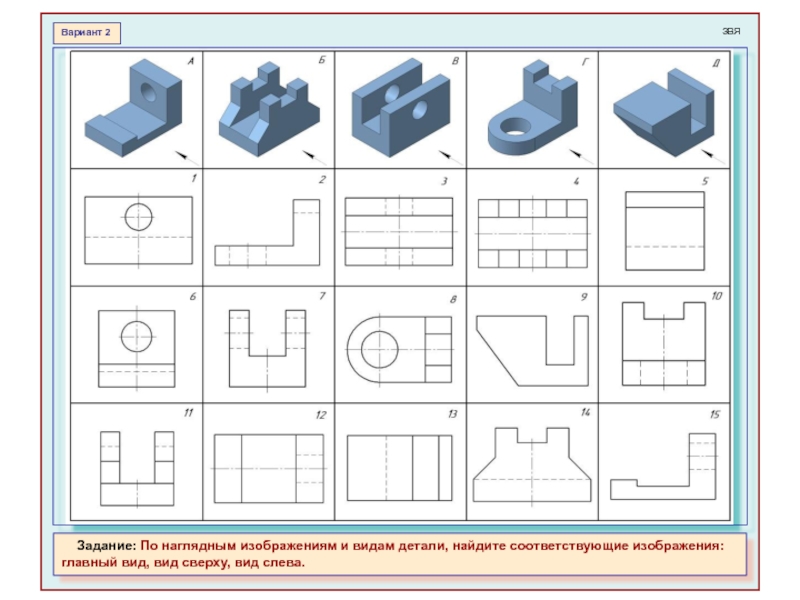

Вариант 2
ЗВЯ
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 4
ЗВЯ

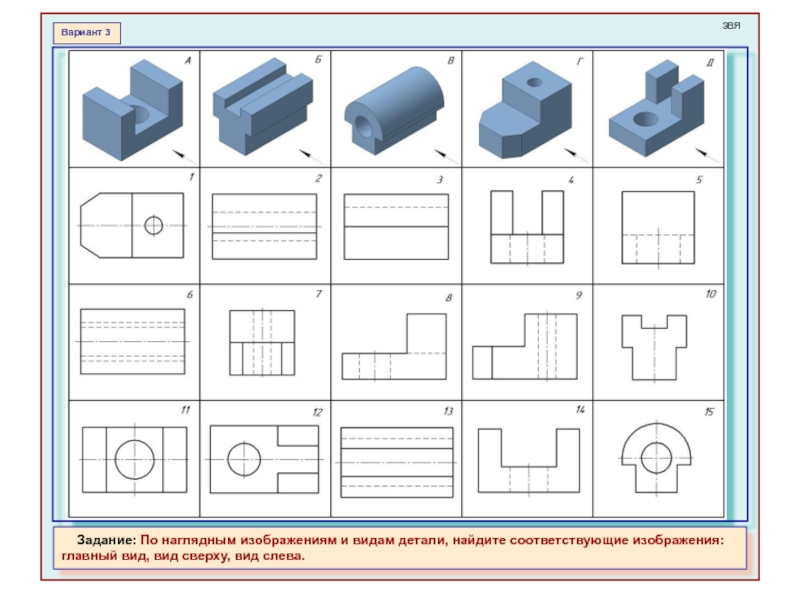

Вариант 3
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 5
ЗВЯ

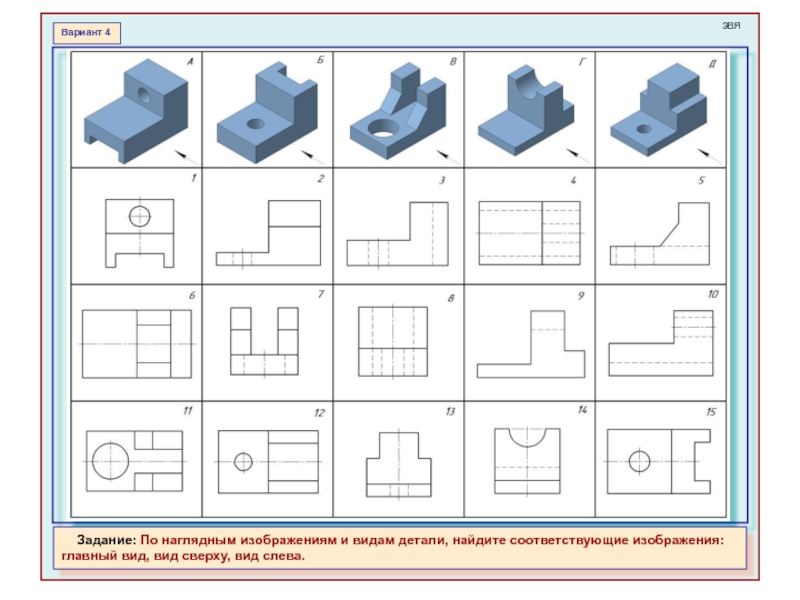

Вариант 4
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 6
ЗВЯ

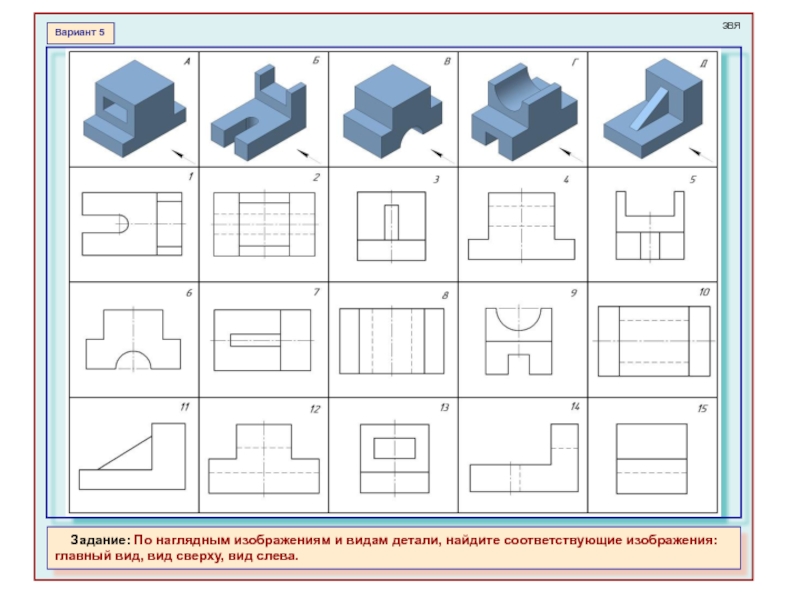

Вариант 5
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 7
ЗВЯ
Вариант 6
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 8
ЗВЯ

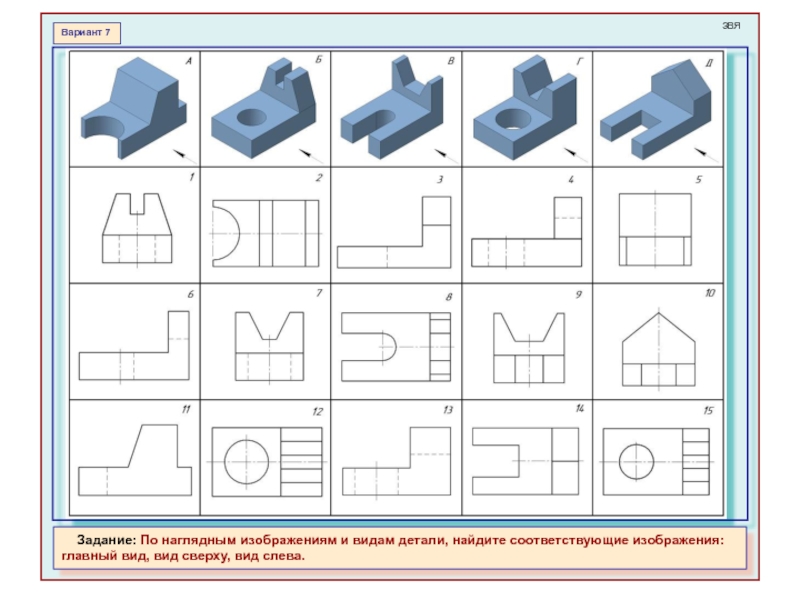

Вариант 7
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 9
ЗВЯ
Вариант 8
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 10
ЗВЯ

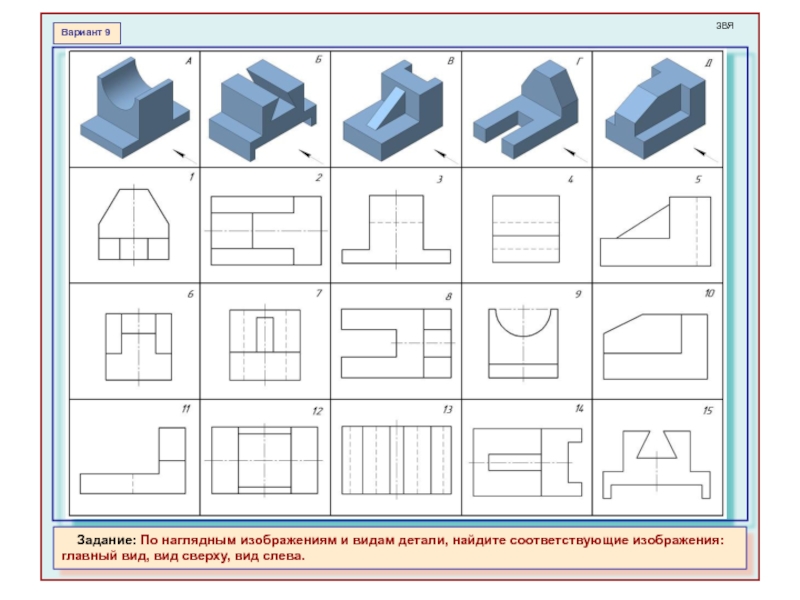

Вариант 9
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 11
ЗВЯ

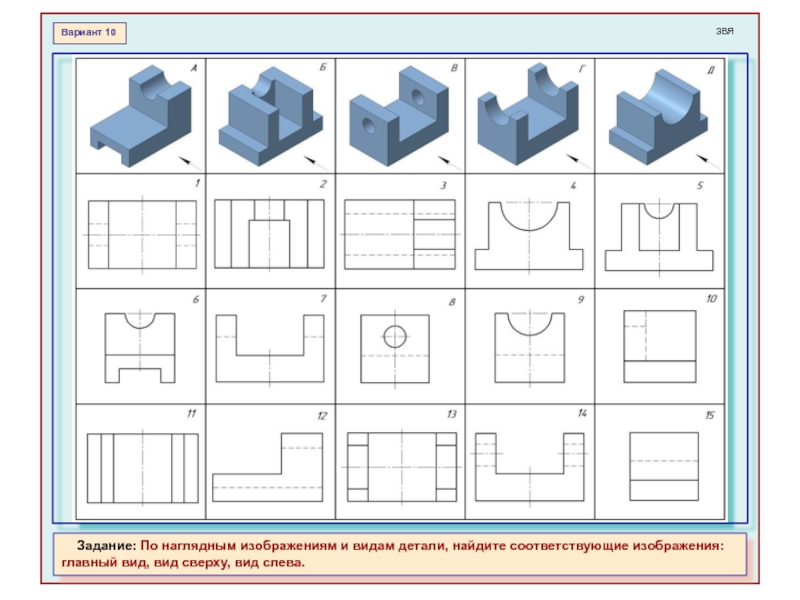

Вариант 10
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 12

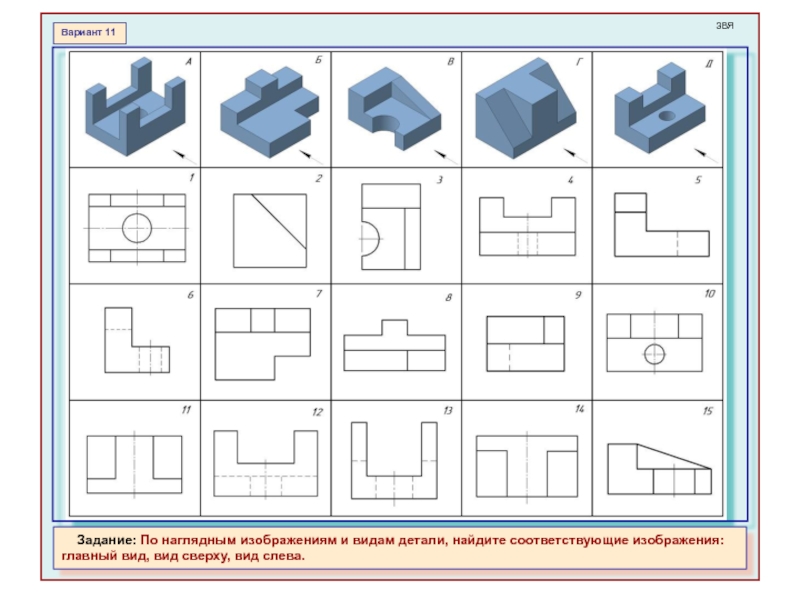

ЗВЯ
Вариант 11
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 13
ЗВЯ

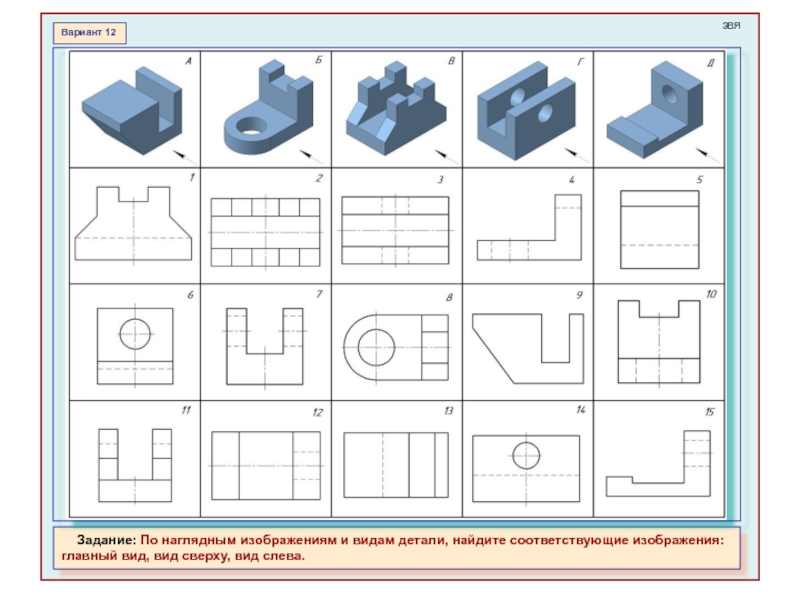

Вариант 12
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 14
ЗВЯ
Вариант 13
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 15
ЗВЯ
Вариант 14
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 16
ЗВЯ
Вариант 15
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 17
ЗВЯ

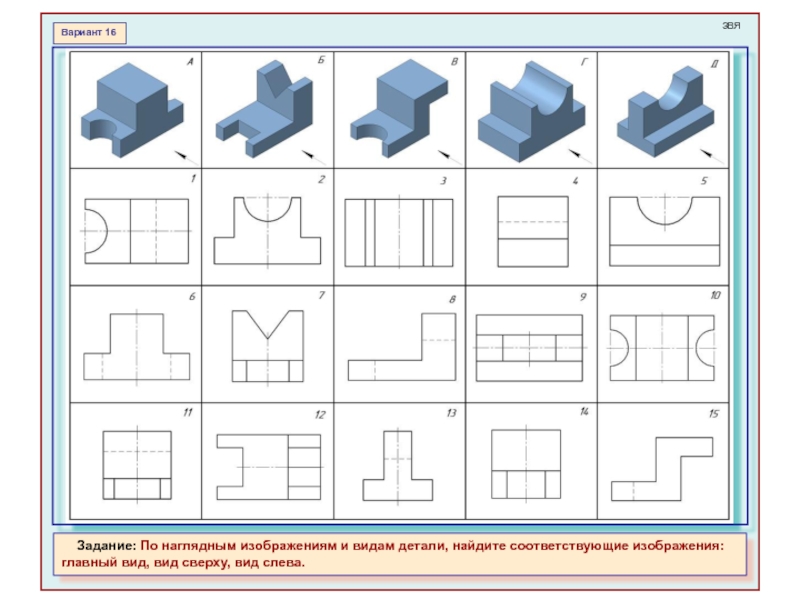

Вариант 16
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 18
ЗВЯ

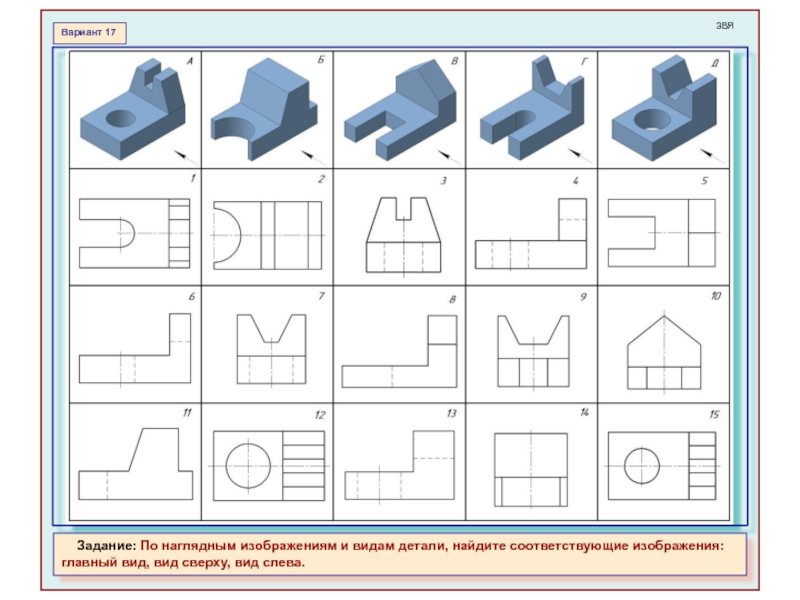

Вариант 17
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 19

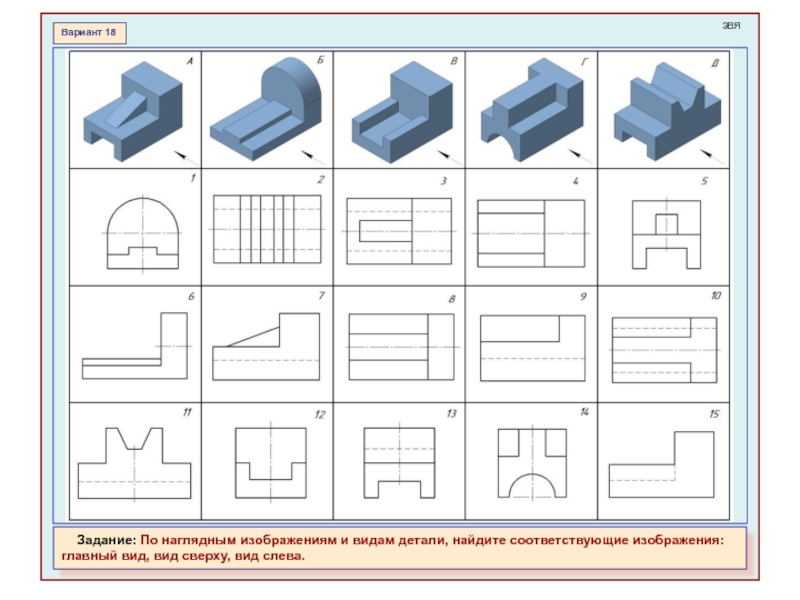

ЗВЯ
Вариант 18
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 20

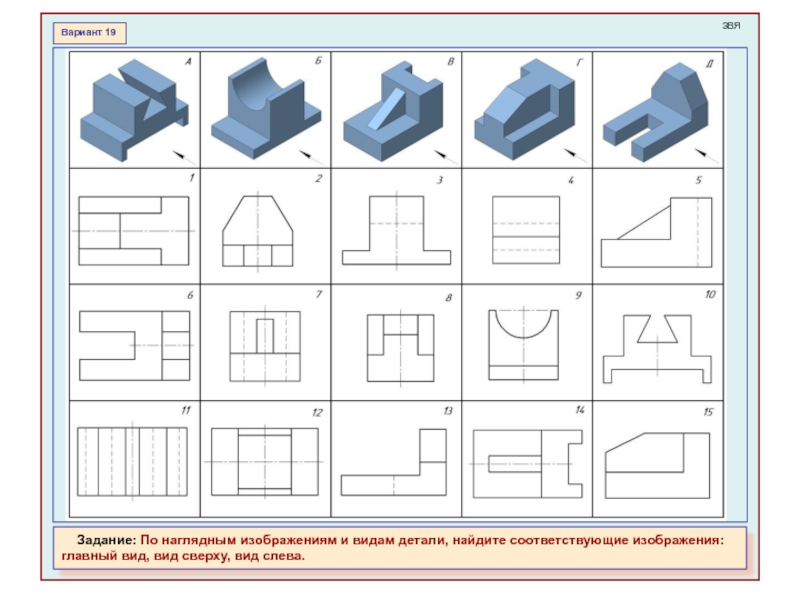

ЗВЯ
Вариант 19
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 21

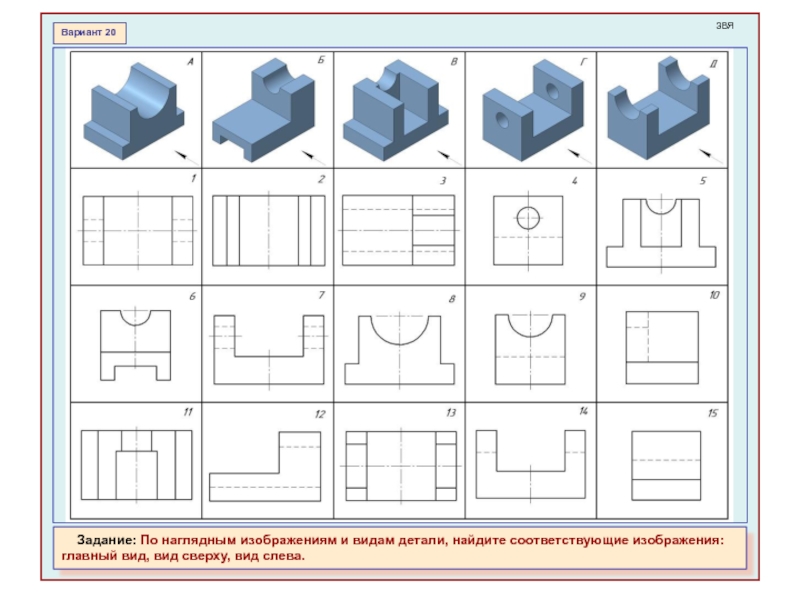

ЗВЯ
Вариант 20
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 22
ЗВЯ

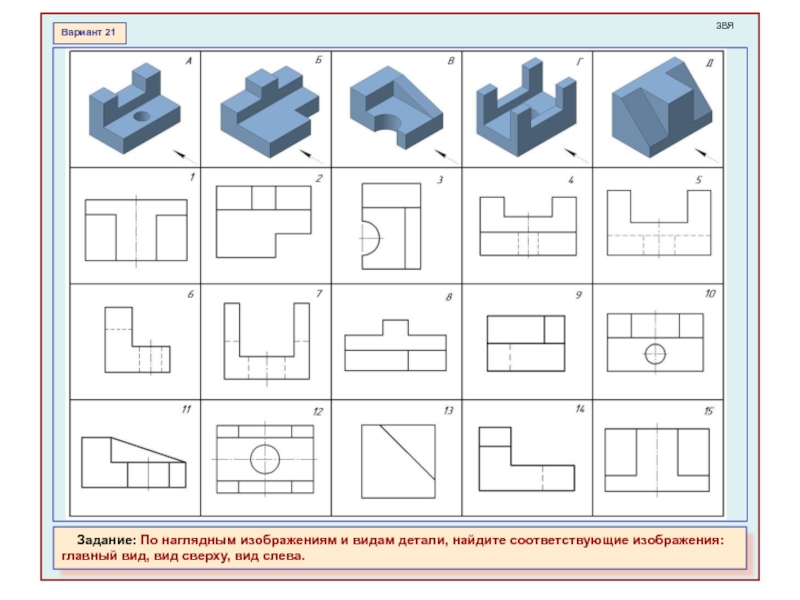

Вариант 21
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 23
ЗВЯ

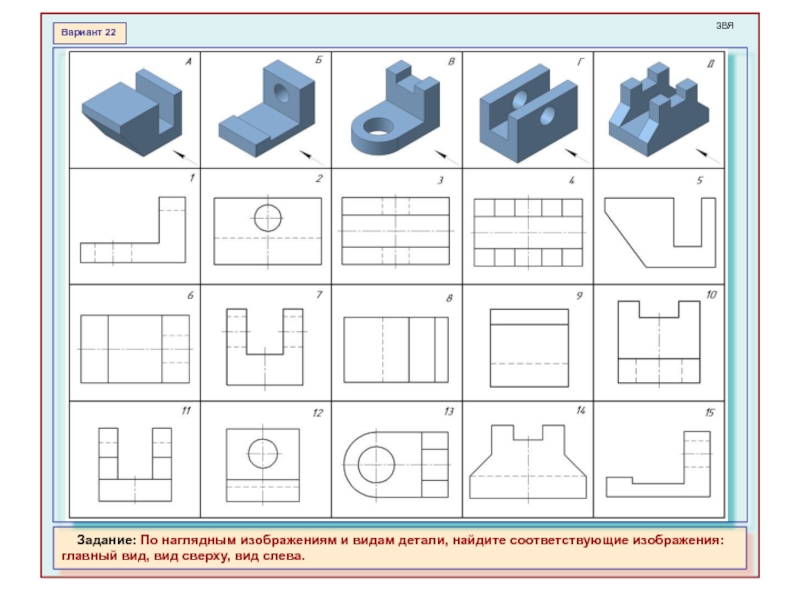

Вариант 22
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 24
ЗВЯ

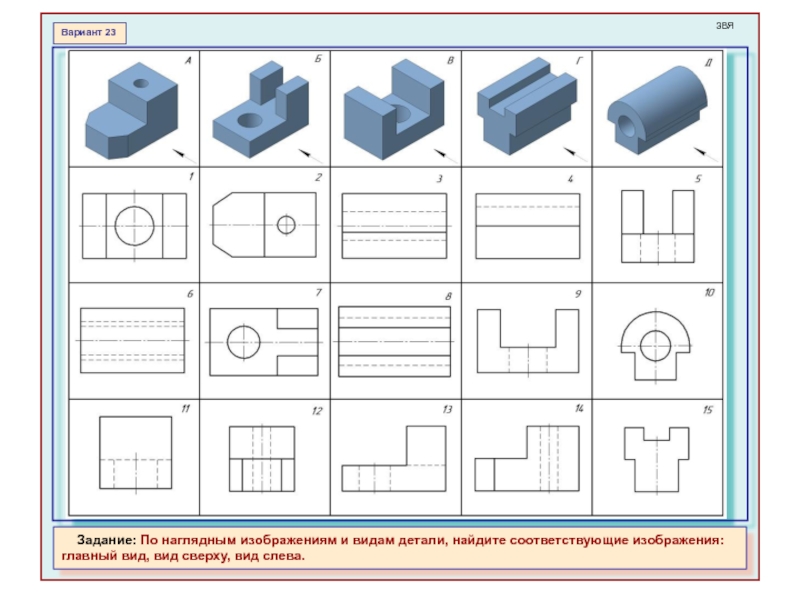

Вариант 23
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 25

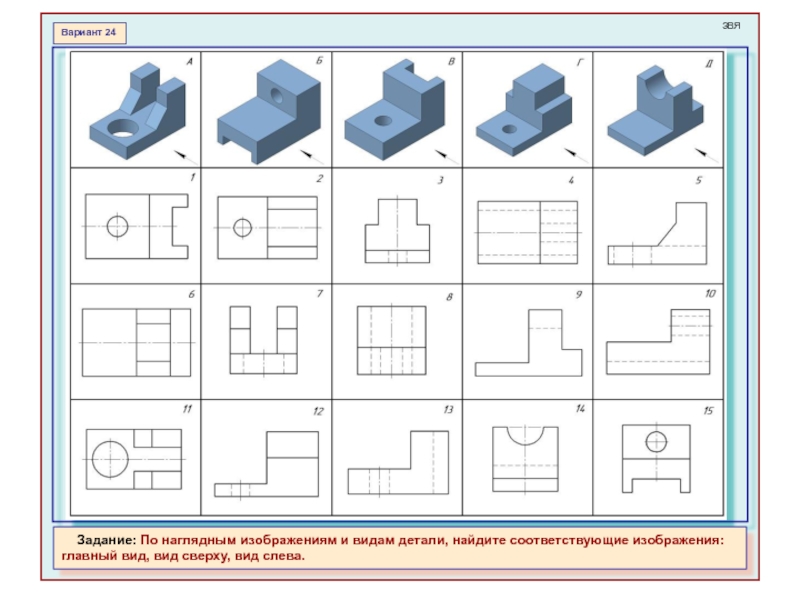

ЗВЯ
Вариант 24
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 26

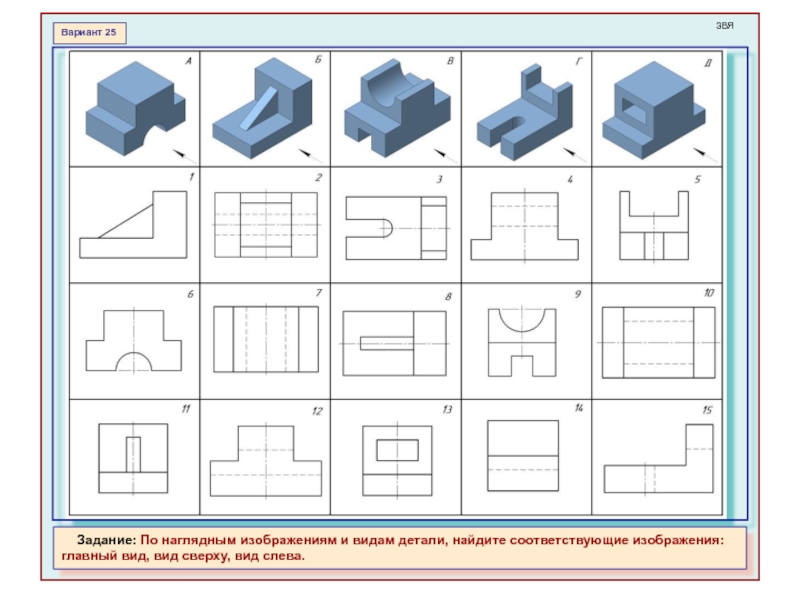

ЗВЯ
Вариант 25
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 27

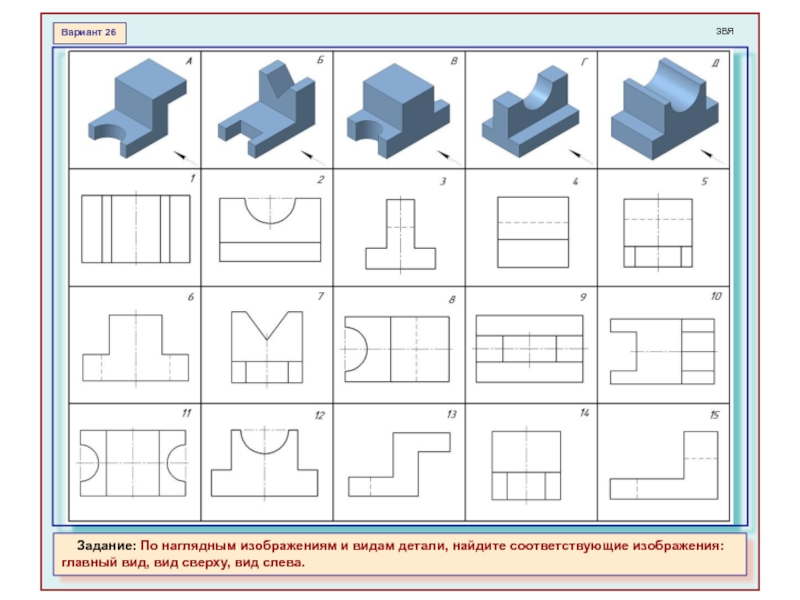

ЗВЯ
Вариант 26
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 28

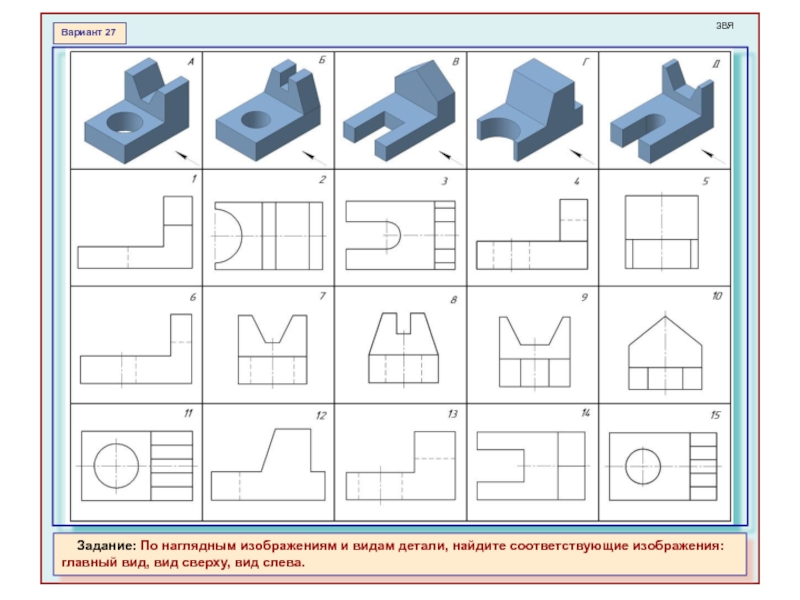

ЗВЯ
Вариант 27
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 29
ЗВЯ

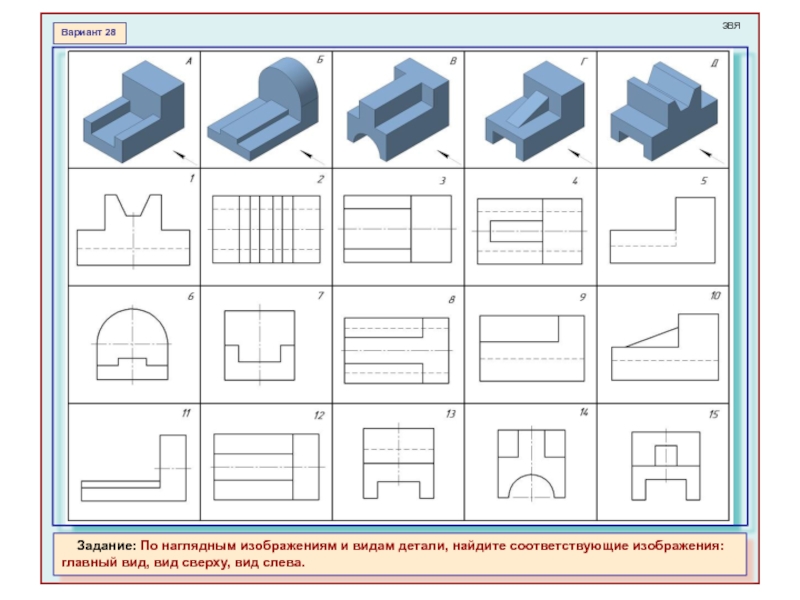

Вариант 28
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 30
ЗВЯ

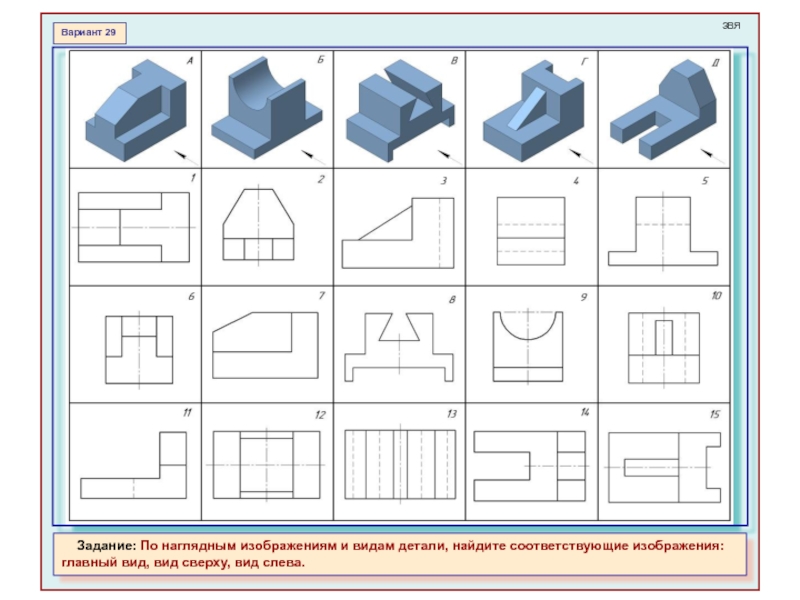

Вариант 29
Задание: По наглядным изображениям и видам детали, найдите
соответствующие изображения: главный вид, вид сверху, вид слева.
Слайд 31
ЗВЯ

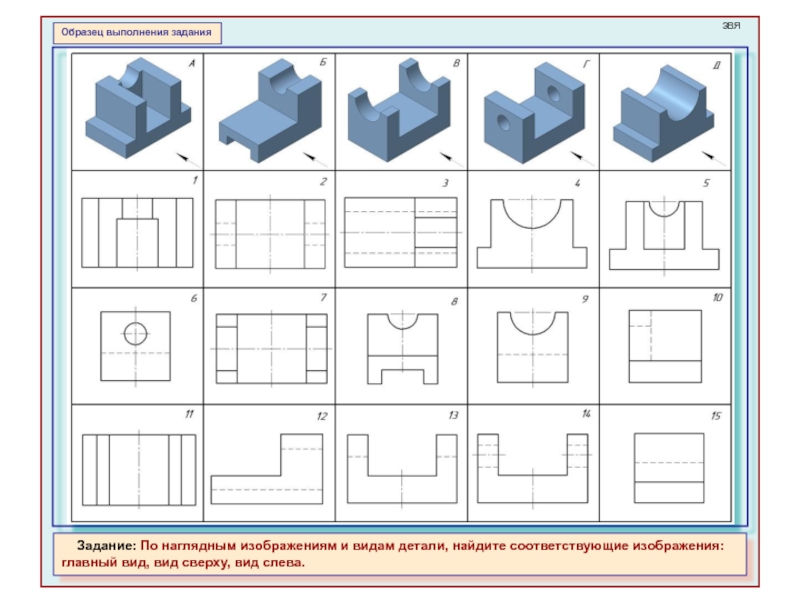

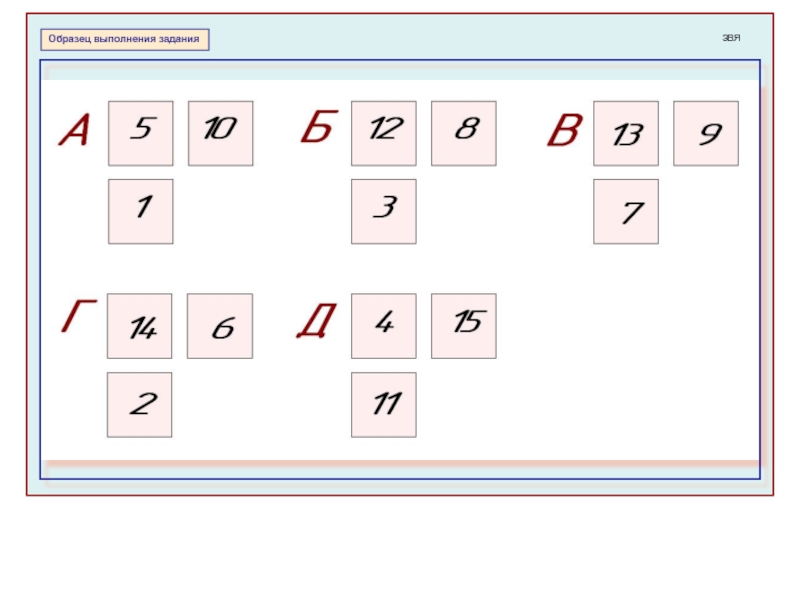

Образец выполнения задания
Задание: По наглядным изображениям и видам детали,
найдите соответствующие изображения: главный вид, вид сверху, вид слева.
