Презентация, доклад на тему ПРОЕКТ ВЫПУСКНОЙ КВАЛИФИКАЦИОННОЙ РАБОТЫ Тема: Техническое обслуживание, эксплуатация системы и оборудования парового отопления частного дома. Сварка труб пароперегревателей

Содержание

ВведениеНесмотря на существование на отечественном рынке большого выбора отопительных систем, паровое отопление частного дома не теряет своей актуальности.Объяснение этому довольно простое - надежность, функциональность и универсальность системы проверены многолетним опытом эксплуатации, тогда как эффективность доказана многими

Слайд 1 ГБПОУ «Сахалинский политехнический центр № 4» ПРОЕКТ ВЫПУСКНОЙ КВАЛИФИКАЦИОННОЙ РАБОТЫ Тема:

«Техническое обслуживание, эксплуатация системы и оборудования парового отопления частного дома. Сварка труб пароперегревателей» Выполнил: студент группы МЖКХ-14, Крыловецкий В.Г. Руководитель: преподаватель, А.В.Кускова г.Долинск, 2016
ГБПОУ «Сахалинский политехнический центр № 4»  ПРОЕКТ ВЫПУСКНОЙ

Слайд 2Введение
Несмотря на существование на отечественном рынке большого выбора отопительных систем, паровое

отопление частного дома не теряет своей актуальности.
Объяснение этому довольно простое - надежность, функциональность и универсальность системы проверены многолетним опытом эксплуатации, тогда как эффективность доказана многими потребителями.
Система, в которой применяется в качестве теплоносителя пар, проста в установке и эксплуатации, максимально понятна, а установка ее возможна даже своими руками.

ВведениеНесмотря на существование на отечественном рынке большого выбора отопительных систем, паровое отопление частного дома не теряет своей

Слайд 3
Цели и задачи данной выпускной работы заключаются в изучении основ технического

обслуживания и эксплуатации системы оборудования парового отопления частного дома. Освоении технологии сварки труб пароперегревателей, включая подбор сварочных материалов, сварочного оборудования, в выборе режимов сварки и контроля качества выполненных работ.
Цели и задачи данной выпускной работы заключаются в изучении основ технического обслуживания и эксплуатации системы оборудования парового

Слайд 4Устройство и оборудование парового отопления частного дома
Под паровым отоплением подразумевается система,

в которой в роли носителя тепла выступает разогретый водяной пар.
Тепловым генератором в паровом отоплении является котел, функционирующий при низком давлении - он образует горячий пар и передает его по магистралям. При движении пар конденсируется и оседает на стенках приборов, отдавая большое количество тепла - в этом и заключается секрет высокой производительности системы.

Устройство и оборудование парового отопления частного домаПод паровым отоплением подразумевается система, в которой в роли носителя тепла

Слайд 5Котел

Котел

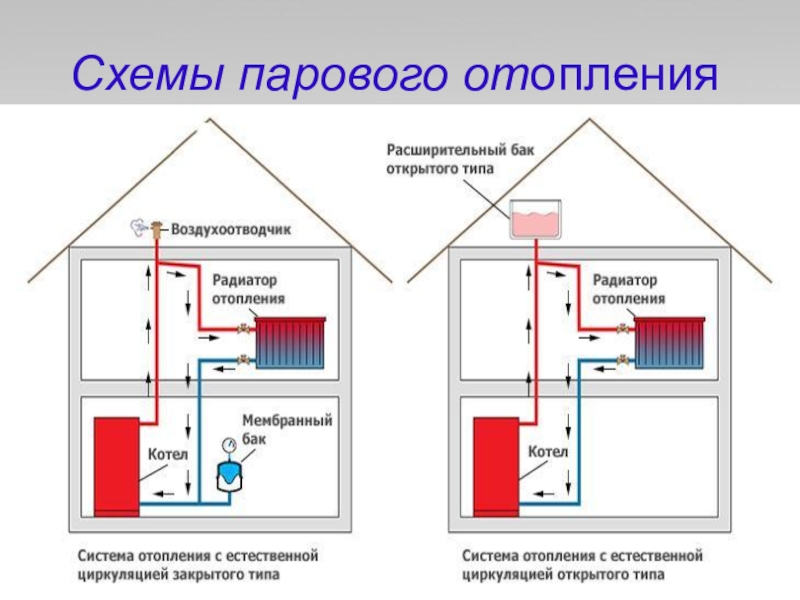

Слайд 6Схемы парового отопления

Схемы парового отопления

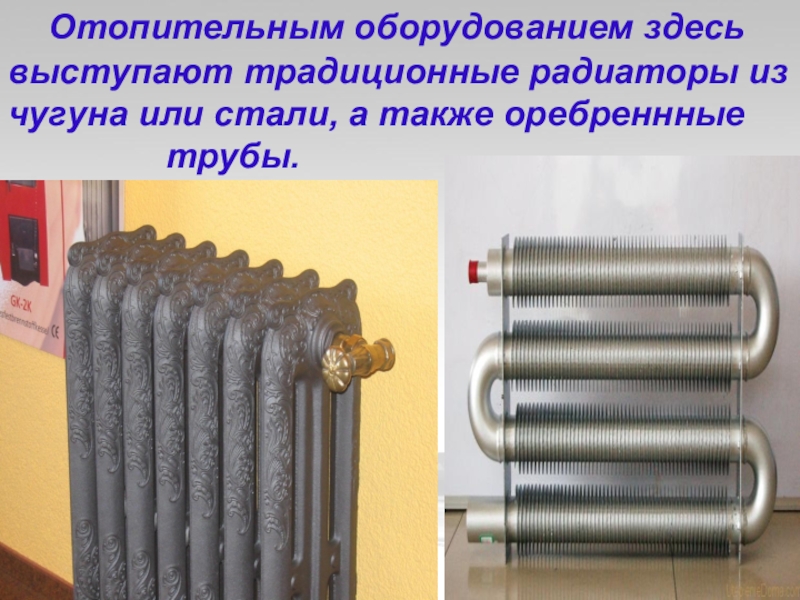

Слайд 7 Отопительным оборудованием здесь выступают традиционные радиаторы из чугуна или стали, а

также оребреннные трубы.
Отопительным оборудованием здесь выступают традиционные радиаторы из чугуна или стали, а также оребреннные

Слайд 8Можно сделать двухтрубное паровое отопление с верхней разводкой

Можно сделать двухтрубное паровое отопление с верхней разводкой

Слайд 9Или установить однопроводная систему с нижней разводкой

Или установить однопроводная систему с нижней разводкой

Слайд 10Выбор того или иного варианта зависит от:
месторасположения котла;
площади обогреваемого помещения;
условий для

установки отопительных приборов;
необходимого количества этих приборов.

Выбор того или иного варианта зависит от:месторасположения котла;площади обогреваемого помещения;условий для установки отопительных приборов;необходимого количества этих приборов.

Слайд 11Выбор труб и их монтаж
1. Медные трубы характеризуются отличной теплопроводностью и

высокой стоимостью. Монтаж осуществляется посредством пайки.
2. Преимуществом стальных труб считается устойчивость к агрессивным средам и механическому воздействию, недостатком - подверженность коррозии.
3. Оцинкованные изделия сочетают в себе положительные качества предыдущих - они не ржавеют и стоят относительно недорого. Состыковка труб осуществляется резьбовым соединением.

Выбор труб и их монтаж1. Медные трубы характеризуются отличной теплопроводностью и высокой стоимостью. Монтаж осуществляется посредством пайки.2.

Слайд 12 Монтажные работы.
Шаг 1. Вначале чертится точная схема разводки.
Шаг 2. Устанавливаются радиаторы.
Шаг

3. Крепится расширительный бак. Его необходимо подключить к трубопроводу, ведущему от теплогенератора до радиаторов.
Монтажные работы. Шаг 1. Вначале чертится точная схема разводки.Шаг 2. Устанавливаются радиаторы.Шаг 3. Крепится расширительный бак.

Слайд 13Монтажные работы.
Шаг 4. Производится установка трубопроводов. Труба подводится к радиатору, обрезается

при необходимости, после чего соединяются выводы и вводы. Затем труба аналогичным образом подводится от первого радиатора ко второму и т.д. Каждый радиатор рекомендуется оборудовать краном Маевского для удаления образовавшихся воздушных пробок.


Монтажные работы.Шаг 4. Производится установка трубопроводов. Труба подводится к радиатору, обрезается при необходимости, после чего соединяются выводы

Слайд 14Монтажные работы.
Шаг 5. Контур замыкается, то есть подводится к началу -

теплогенератору. Важно, чтобы котел был оборудован фильтром и (при необходимости) циркуляционным насосом.
Шаг 6. Далее нужно установить сам котел. Его можно определить в подвале или гараже.
Шаг 7. Проводится тестирование всех отопительных приборов.
Монтажные работы.Шаг 5. Контур замыкается, то есть подводится к началу - теплогенератору. Важно, чтобы котел был оборудован

Слайд 15 Разборка, ремонт, сборка прокладки радиатора парового отопления.
При эксплуатации системы
парового отопления

частного
дома часто из строя выходят
прокладки радиатора. При
обнаружении неисправности
в радиаторе необходимо выполнить
его разборку, ремонт и сборку.
Перед тем, как осуществить
ремонт радиатора, следует отключить отопление.
Если течь дал уплотнитель, то его следует заменить, для этого также понадобится разобрать ребра.

Разборка, ремонт, сборка прокладки радиатора парового отопления. При эксплуатации системы парового отопления частногодома часто из строя

Слайд 16 ИНСТРУКЦИОННО-ТЕХНОЛОГИЧЕСКАЯ КАРТА

ИНСТРУКЦИОННО-ТЕХНОЛОГИЧЕСКАЯ КАРТА

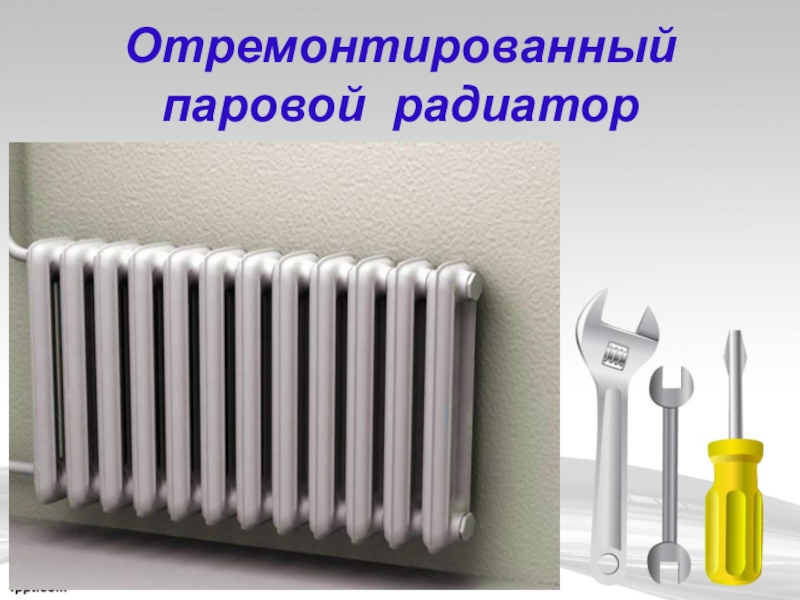

Слайд 17Отремонтированный паровой радиатор

Отремонтированный паровой радиатор

Слайд 18Сварка труб пароперегревателей
Пароперегреватель является наиболее ответственным элементом котла, металл которого работает

обычно при наиболее высоких температурах.
Трубные змеевики пароперегревателей работают в наиболее тяжелых температурных условиях. И часто выходят из строя.
  Если подвальцовкой не удается устранить течь, то дефектный конец трубы отрезают и удаляют из отверстия, вваривая новый конец, который развальцовывают.


Сварка труб пароперегревателейПароперегреватель является наиболее ответственным элементом котла, металл которого работает обычно при наиболее высоких температурах. Трубные змеевики

Слайд 19Пароперегреватель

Пароперегреватель

Слайд 20Сварочные работы
Дуговая сварка плавлением при помощи электрической дуги или других источников

тепловой энергии широко распространена благодаря простоте соединения частей металла путем местного расплавления соединяемых поверхностей.
Происходят металлургическая обработка расплавленного металла и его затвердевание, образуются новые межатомные связи.
В кристаллизуемом металле образуется сварной шов.
Сварочные работыДуговая сварка плавлением при помощи электрической дуги или других источников тепловой энергии широко распространена благодаря простоте

Слайд 21 ИНСТРУКЦИОННО-ТЕХНОЛОГИЧЕСКАЯ КАРТА Сварка труб пароперегревателей

ИНСТРУКЦИОННО-ТЕХНОЛОГИЧЕСКАЯ КАРТА Сварка труб пароперегревателей

Слайд 23Техника безопасности

Техника безопасности

Слайд 25Заключение
Система парового отопления для загородного дома - возможность обеспечить объект недвижимости

качественным и эффективным теплом. Следует отметить, что такая схема отопления отличается своей простотой, функциональностью и надежностью, доступностью и безотказностью.
Правильно организованное техническое обслуживание, своевременное устранение обнаруженных неисправностей системы отопления позволяют повысить долговечность, снизить затраты, увеличить сроки межремонтных циклов, повысить экономичность эксплуатации систем парового отопления.

ЗаключениеСистема парового отопления для загородного дома - возможность обеспечить объект недвижимости качественным и эффективным теплом. Следует отметить,

Слайд 26Заключение
- В ходе исследования поставленная цель и задачи были успешно решены:

изучены основы технического обслуживания и эксплуатации системы оборудования парового отопления частного дома.
- Освоена технология сварки труб пароперегревателей, включая подбор сварочных материалов, сварочного оборудования, выбраны режимы сварки и проведен контроль качества выполненных работ.
-Полученные в ходе выполнения данной работы знания и навыки, пригодятся в будущей профессиональной деятельности.


Заключение	- В ходе исследования поставленная цель и задачи были успешно решены: изучены основы технического обслуживания и эксплуатации

Слайд 27Спасибо за внимание!

Спасибо за внимание!
