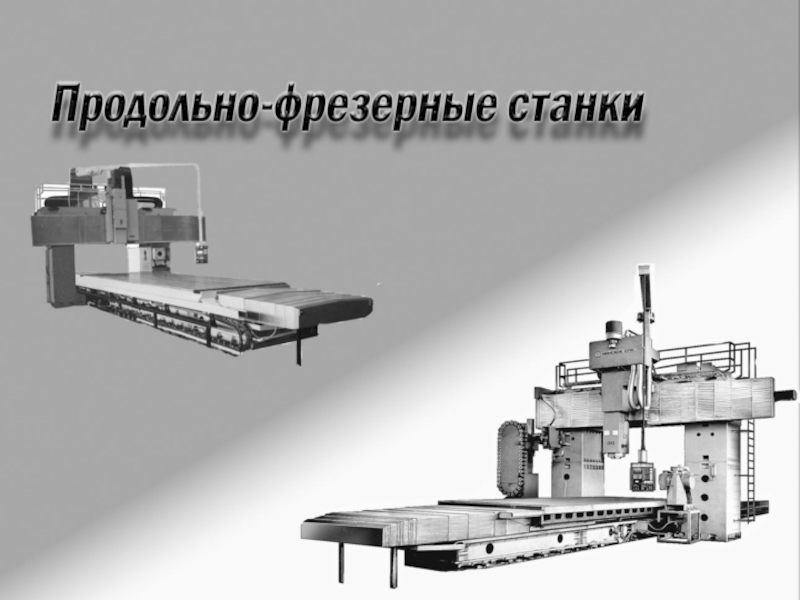

Презентация, доклад на тему Продольно-фрезерные станки

Леонардо да Винчи дал эскиз прототипа фрезы в виде вращающегося круглого напильника.
Прототипы современных фрезерных станков появились в XIX в.: консольный в 1835, универсальный в 1862, продольный в 1884.

вертикальных, наклонных и фасонных поверхностей корпусных и других крупных деталей.

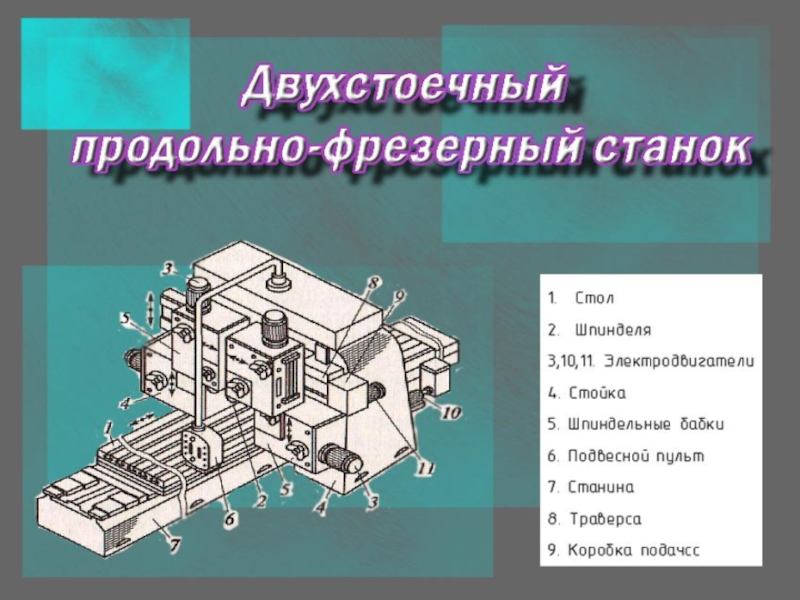

Продольно-фрезерный станок

к станку, их установку, закрепление и измерение в процессе отработки;
процесс удаления стружки со стола станка и т.п.

У продольно-фрезерных станков с установкой фрезерных головок вручную механизируют:

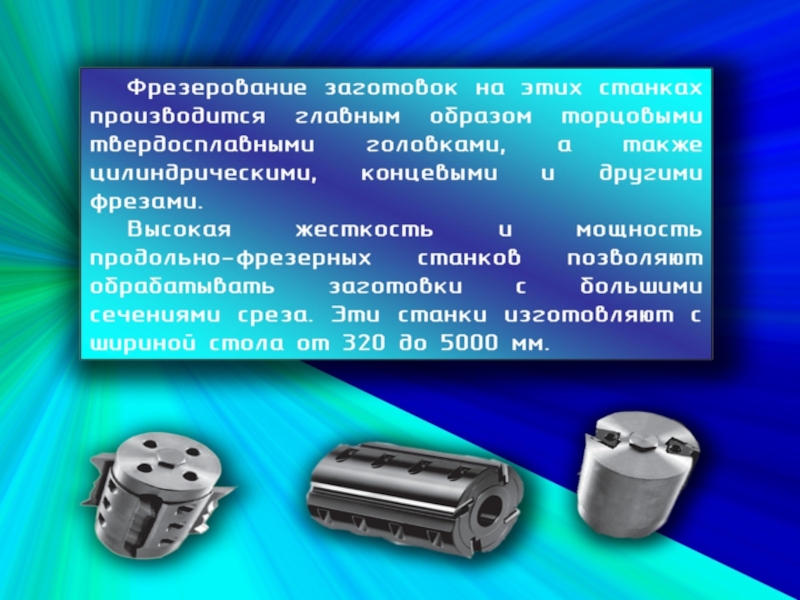

при обработке заготовок твердосплавным инструментом.

Это обеспечивается:

Достаточной мощностью шпиндельных бабок

2.Большой тяговой силой столов

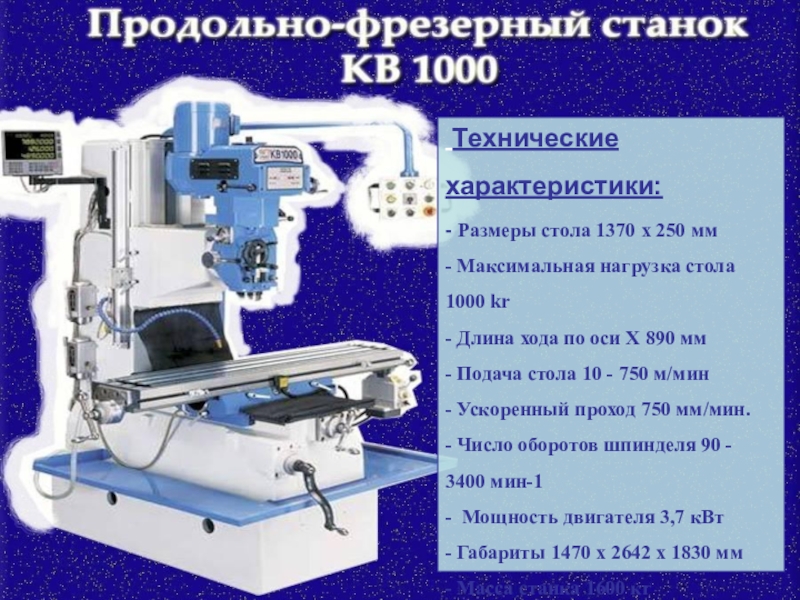

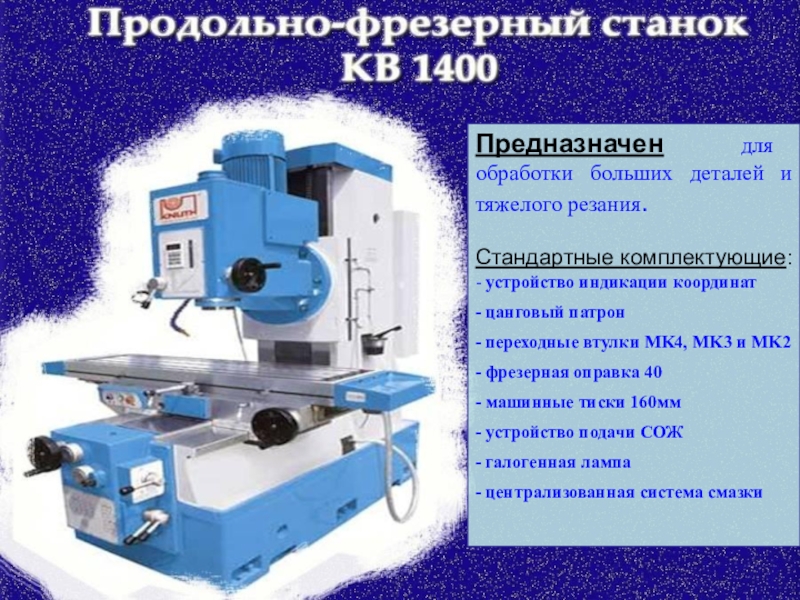

координат - цанговый патрон
- переходные втулки МK4, МK3 и МK2 - фрезерная оправка 40 - машинные тиски 160мм - устройство подачи СОЖ - галогенная лампа - централизованная система смазки

нагрузка стола 1000 kr - Длина хода по оси Х 890 мм - Подача стола 10 - 750 м/мин - Ускоренный проход 750 мм/мин. - Число оборотов шпинделя 90 - 3400 мин-1
- Мощность двигателя 3,7 кВт - Габариты 1470 x 2642 x 1830 мм - Масса станка 1600 кг

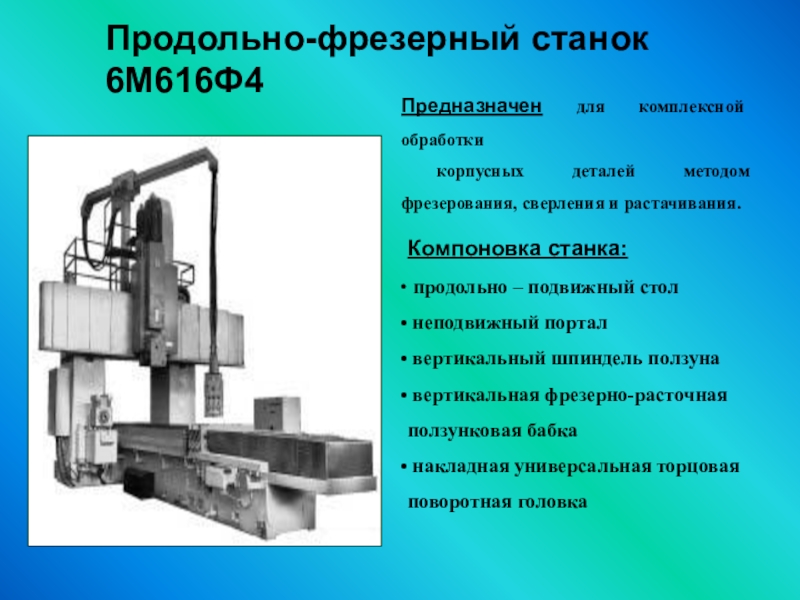

сверления и растачивания.

Компоновка станка:
продольно – подвижный стол
неподвижный портал
вертикальный шпиндель ползуна
вертикальная фрезерно-расточная ползунковая бабка
накладная универсальная торцовая поворотная головка

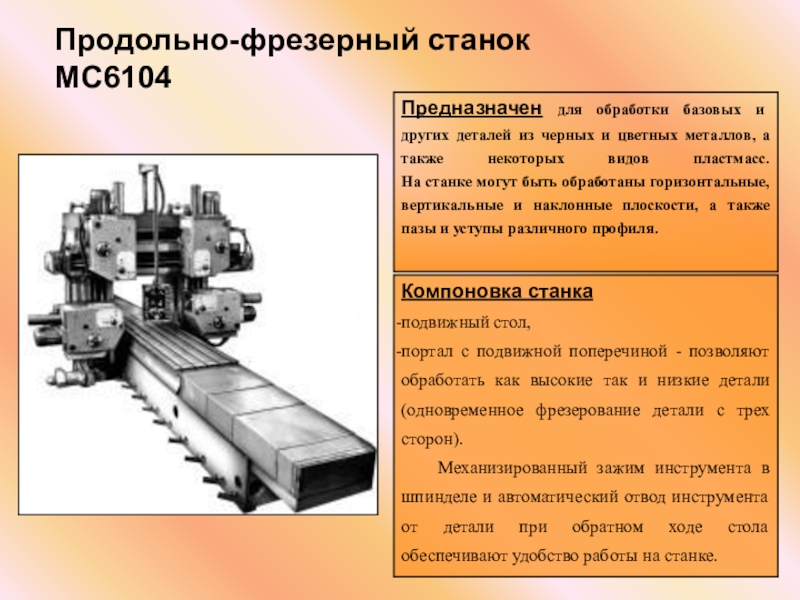

черных и цветных металлов, а также некоторых видов пластмасс. На станке могут быть обработаны горизонтальные, вертикальные и наклонные плоскости, а также пазы и уступы различного профиля.

Компоновка станка
подвижный стол,
портал с подвижной поперечиной - позволяют обработать как высокие так и низкие детали (одновременное фрезерование детали с трех сторон). Механизированный зажим инструмента в шпинделе и автоматический отвод инструмента от детали при обратном ходе стола обеспечивают удобство работы на станке.

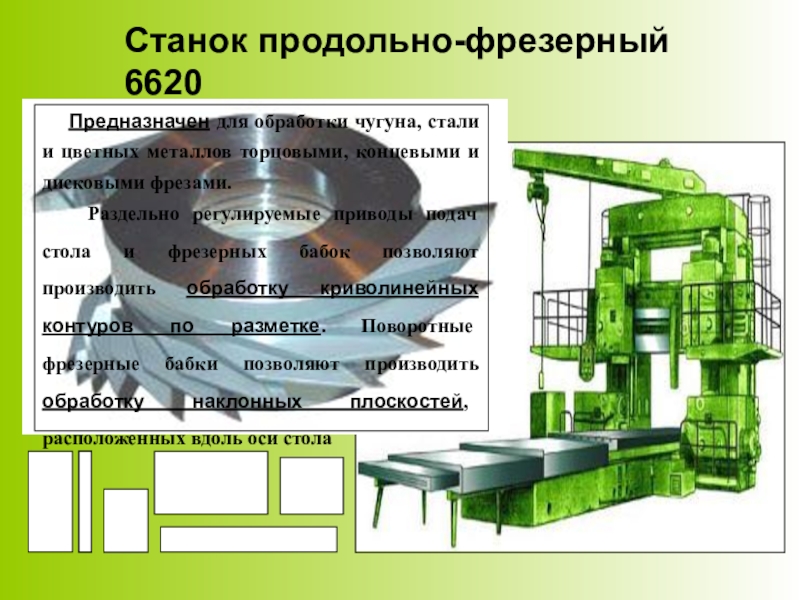

и цветных металлов торцовыми, концевыми и дисковыми фрезами.
Раздельно регулируемые приводы подач стола и фрезерных бабок позволяют производить обработку криволинейных контуров по разметке. Поворотные фрезерные бабки позволяют производить обработку наклонных плоскостей, расположенных вдоль оси стола

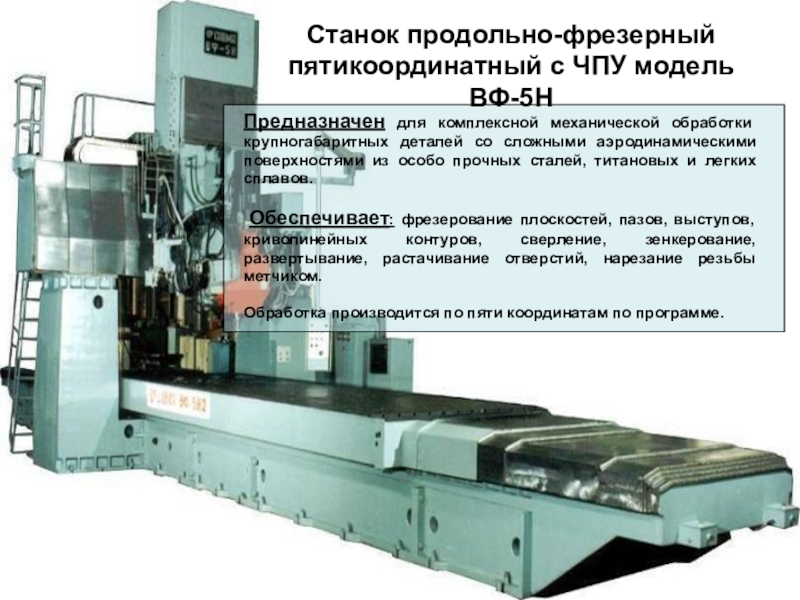

обработки крупногабаритных деталей со сложными аэродинамическими поверхностями из особо прочных сталей, титановых и легких сплавов.

Обеспечивает: фрезерование плоскостей, пазов, выступов, криволинейных контуров, сверление, зенкерование, развертывание, растачивание отверстий, нарезание резьбы метчиком.

Обработка производится по пяти координатам по программе.

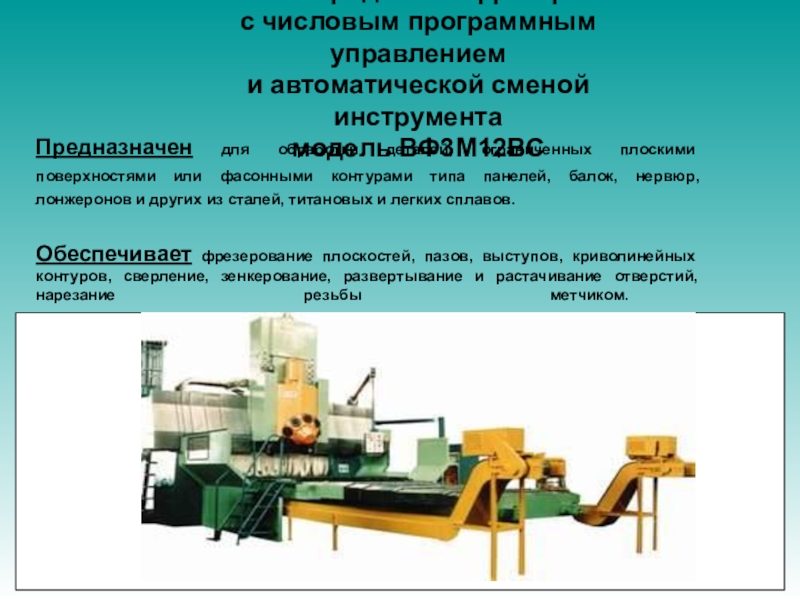

ВФ3М12ВС

Предназначен для обработки деталей, ограниченных плоскими поверхностями или фасонными контурами типа панелей, балок, нервюр, лонжеронов и других из сталей, титановых и легких сплавов.
Обеспечивает фрезерование плоскостей, пазов, выступов, криволинейных контуров, сверление, зенкерование, развертывание и растачивание отверстий, нарезание резьбы метчиком.
