Презентация, доклад на тему Призентация по слесарному делу на тему Паяние
Содержание
- 1. Призентация по слесарному делу на тему Паяние
- 2. Инструменты для паяния.При паянии применяются различные приспособления
- 3. Паяльники. Основной инструментом, для нагрева места пайки,
- 4. При паянии твердыми припоями нагрев изделий производится при помощи паяльной лампы или же в кузнечном горне.
- 5. Простой паяльник изготовляют из куска меди молоткообразной

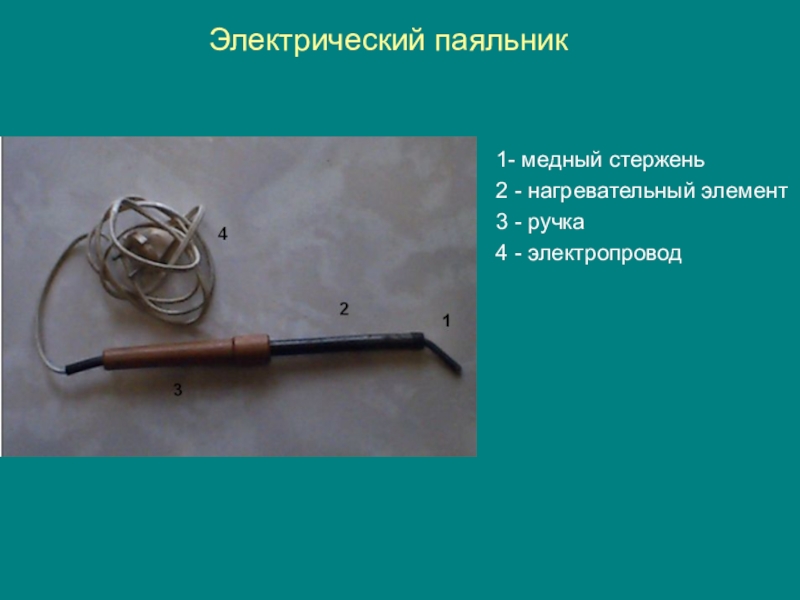

- 6. Электрический паяльник1- медный стержень2 - нагревательный элемент3 - ручка4 - электропровод

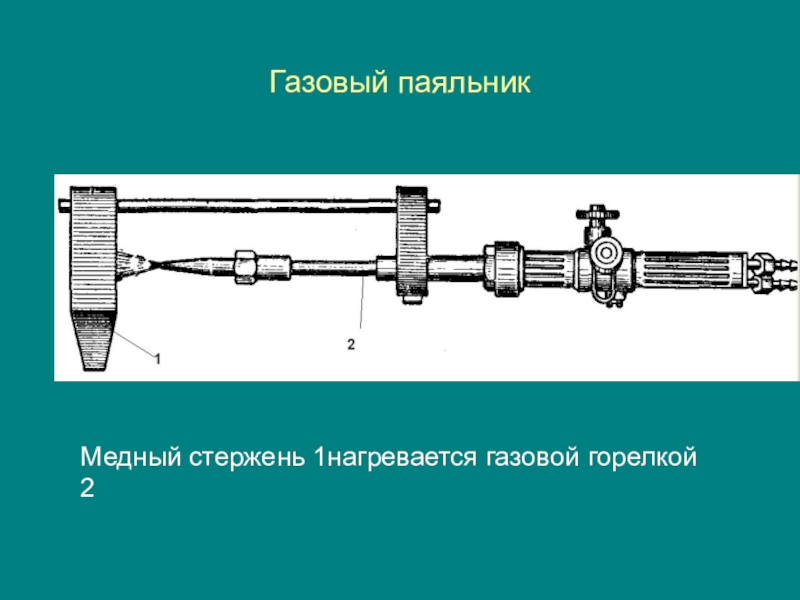

- 7. Газовый паяльник Медный стержень 1нагревается газовой горелкой 2

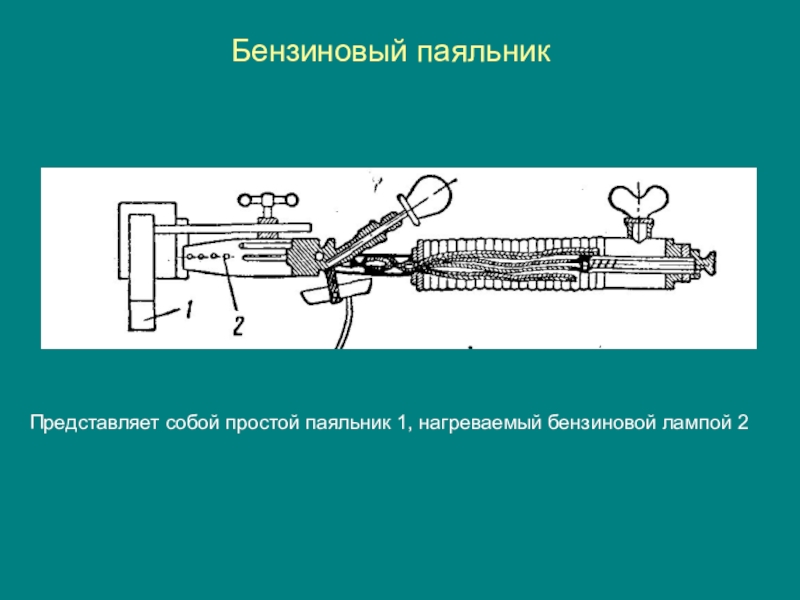

- 8. Бензиновый паяльник Представляет собой простой паяльник 1, нагреваемый бензиновой лампой 2
- 9. Паяльные лампы Паяльная лампа при паянии
- 10. Паяльная лампа.1- бензиновый резервуар,2- нагревательная ванночка,3- каналы
- 11. ТЕХНИКА ПАЯНИЯ.
- 12. Паяние мягкими припоями.Процесс паяния мягкими припоями состоит
- 13. Основным условием получения качественного паяния является чистота
- 14. Паяние мягкими припоями бывает кислотное
- 15. Паяние производится паяльником, который нагревается в горнах или на огне паяльных ламп до легкого покраснения.
- 16. Если паяльник перегрелся, его снимают с огня,
- 17. Когда паяльник нагрет до нужной

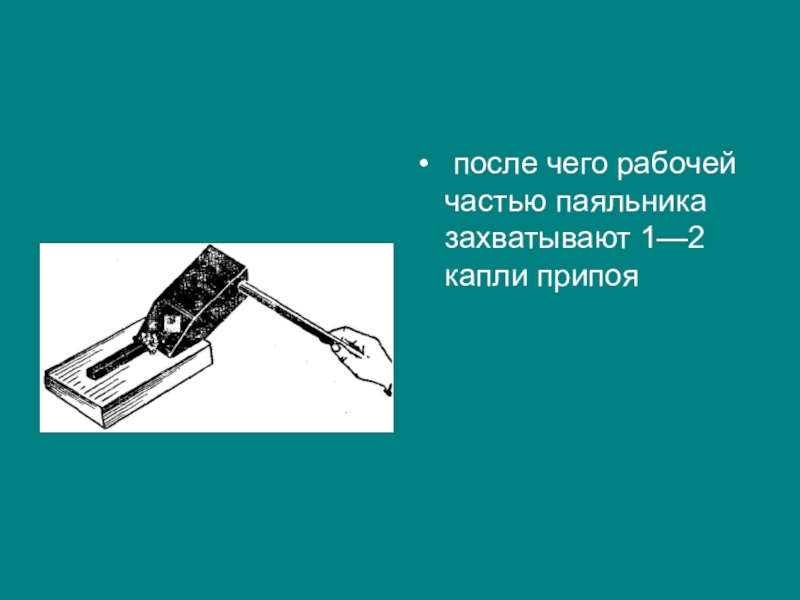

- 18. после чего рабочей частью паяльника захватывают 1—2 капли припоя
- 19. и трут по куску нашатыря до тех

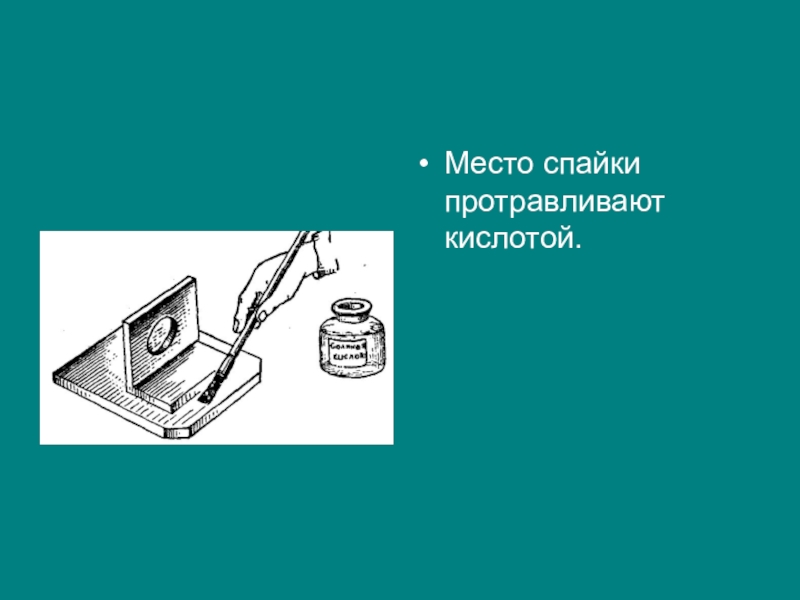

- 20. Место спайки протравливают кислотой.
- 21. Затем паяльник с прилипшими к нему каплями
- 22. Паяние твердыми припоями. Твердые припои применяются тогда, когда нужно получить прочные и температуроустойчивые швы.
- 23. Перед паянием поверхности припиливают друг к другу,
- 24. Подготовленные к паянию детали нагревают паяльной лампой
- 25. После охлаждения спаянные детали промывают и опиливают напильником выступающий припой, зачищают шов наждачной бумагой.
Инструменты для паяния.При паянии применяются различные приспособления и инструменты: паяльники паяльные лампы, электрические плитки, напильники, щетки, сосуды для хранения флюсов и т. д.

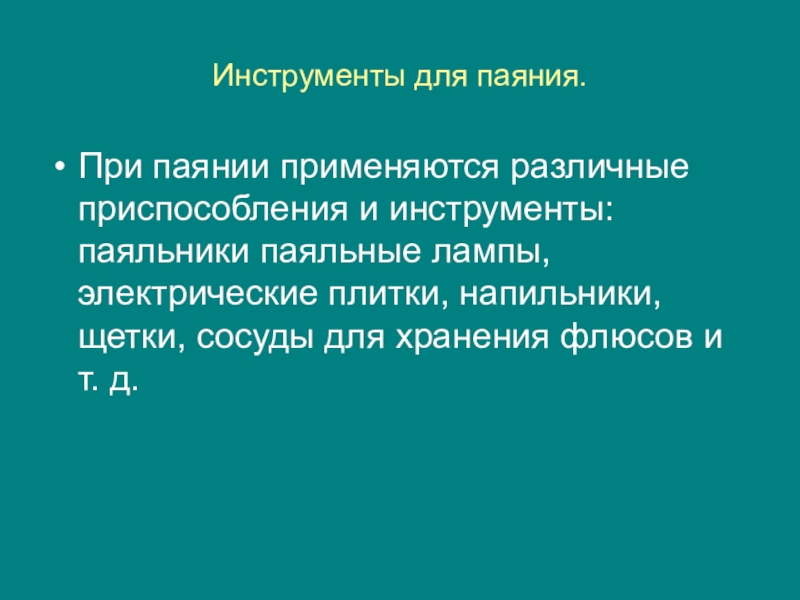

Слайд 2Инструменты для паяния.
При паянии применяются различные приспособления и инструменты: паяльники паяльные
лампы, электрические плитки, напильники, щетки, сосуды для хранения флюсов и т. д.

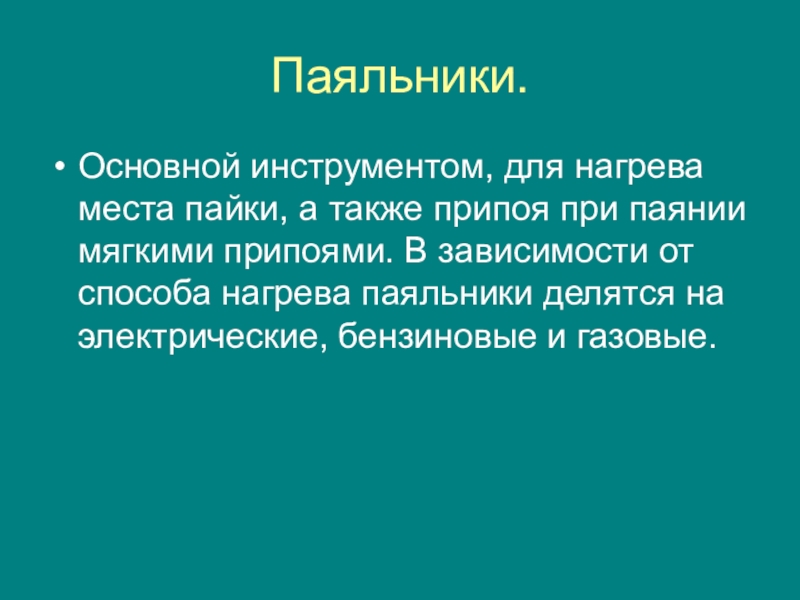

Слайд 3Паяльники.
Основной инструментом, для нагрева места пайки, а также припоя при
паянии мягкими припоями. В зависимости от способа нагрева паяльники делятся на электрические, бензиновые и газовые.

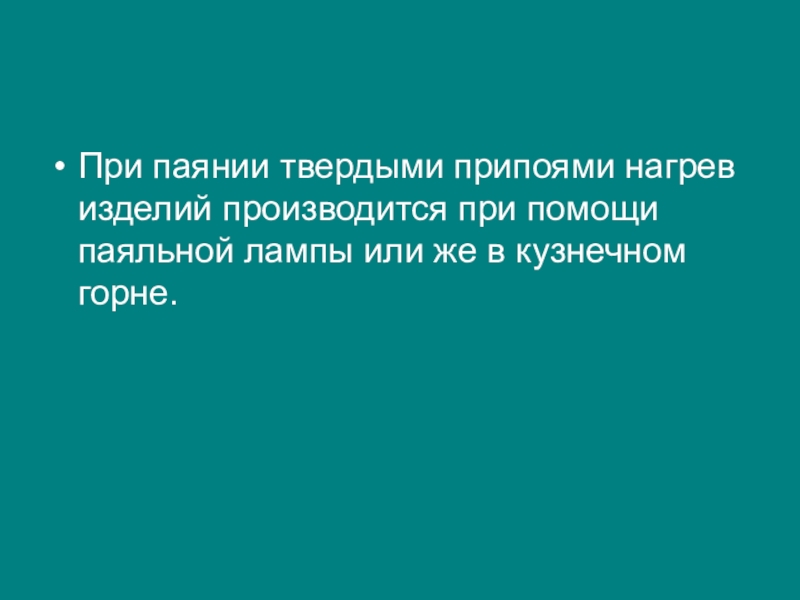

Слайд 4
При паянии твердыми припоями нагрев изделий производится при помощи паяльной лампы
или же в кузнечном горне.

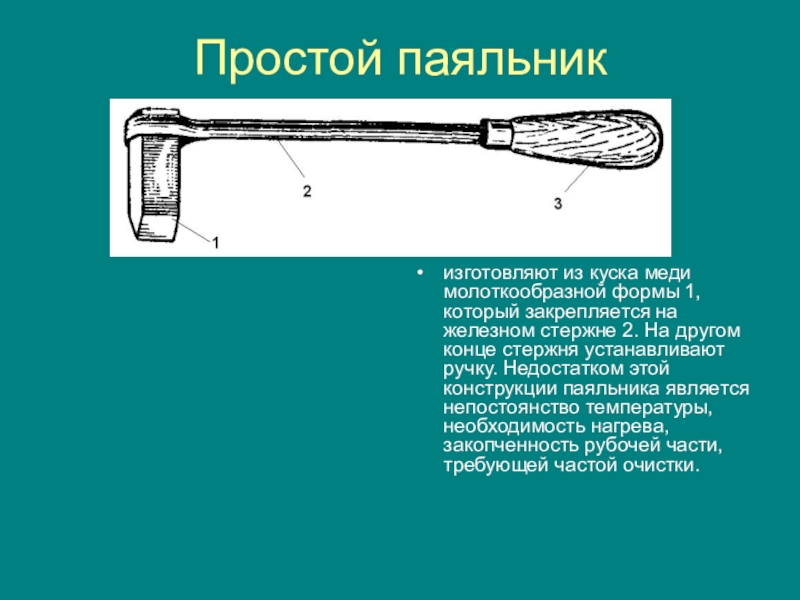

Слайд 5Простой паяльник
изготовляют из куска меди молоткообразной формы 1, который закрепляется
на железном стержне 2. На другом конце стержня устанавливают ручку. Недостатком этой конструкции паяльника является непостоянство температуры, необходимость нагрева, закопченность рубочей части, требующей частой очистки.

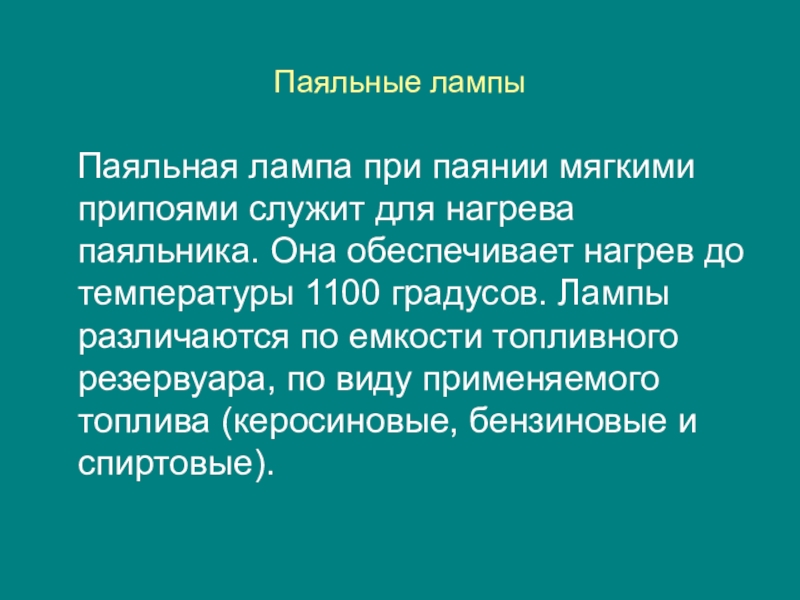

Слайд 9Паяльные лампы
Паяльная лампа при паянии мягкими припоями служит
для нагрева паяльника. Она обеспечивает нагрев до температуры 1100 градусов. Лампы различаются по емкости топливного резервуара, по виду применяемого топлива (керосиновые, бензиновые и спиртовые).

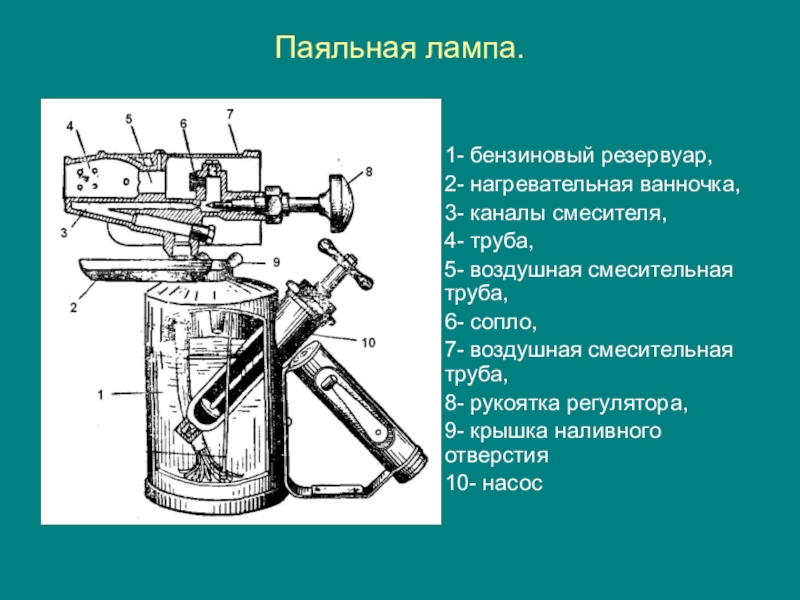

Слайд 10Паяльная лампа.
1- бензиновый резервуар,
2- нагревательная ванночка,
3- каналы смесителя,
4- труба,
5- воздушная смесительная
труба,
6- сопло,
7- воздушная смесительная труба,
8- рукоятка регулятора,
9- крышка наливного отверстия
10- насос
6- сопло,
7- воздушная смесительная труба,
8- рукоятка регулятора,
9- крышка наливного отверстия
10- насос

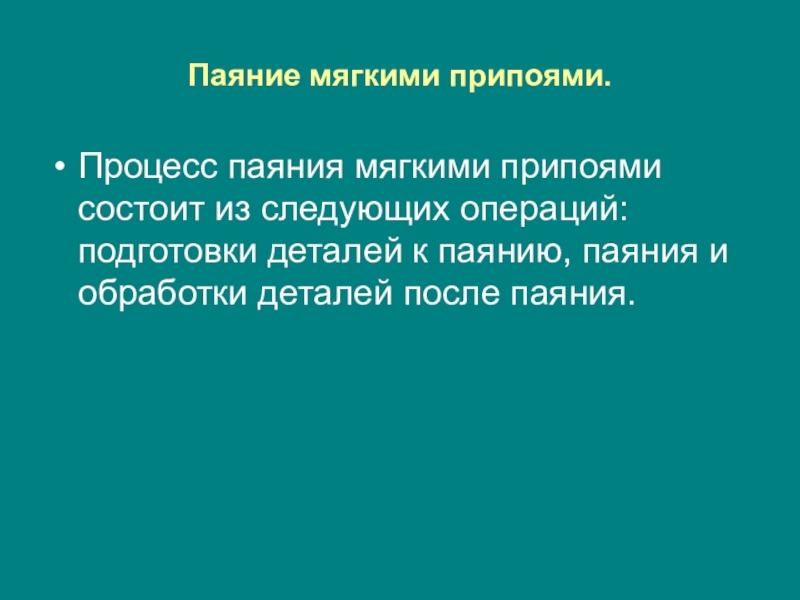

Слайд 12Паяние мягкими припоями.
Процесс паяния мягкими припоями состоит из следующих операций: подготовки
деталей к паянию, паяния и обработки деталей после паяния.

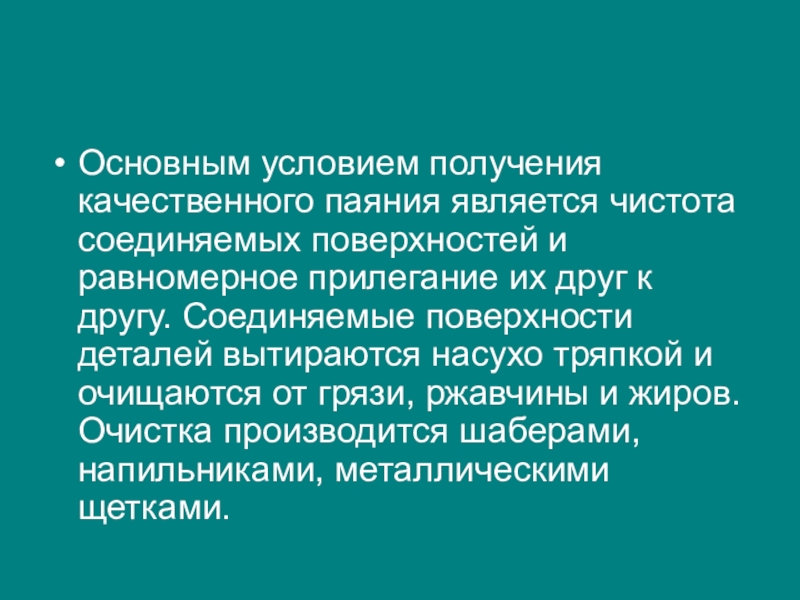

Слайд 13
Основным условием получения качественного паяния является чистота соединяемых поверхностей и равномерное
прилегание их друг к другу. Соединяемые поверхности деталей вытираются насухо тряпкой и очищаются от грязи, ржавчины и жиров. Очистка производится шаберами, напильниками, металлическими щетками.
Слайд 14
Паяние мягкими припоями бывает кислотное и бескислотное.
При кислотном паянии в качестве флюсов употребляют хлористый цинк или техническую соляную кислоту; при бескислотном паянии — флюсы, не содержащие кислот: канифоль, и др

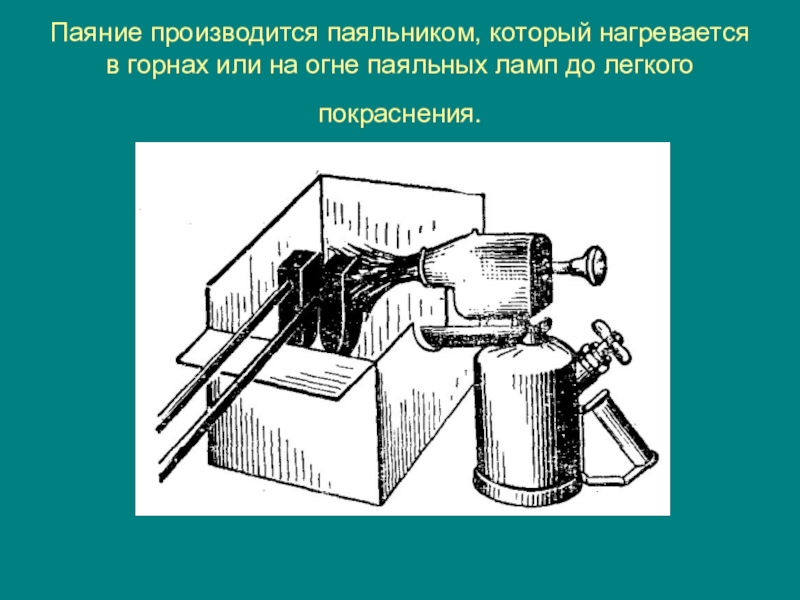

Слайд 15Паяние производится паяльником, который нагревается в горнах или на огне паяльных
ламп до легкого покраснения.

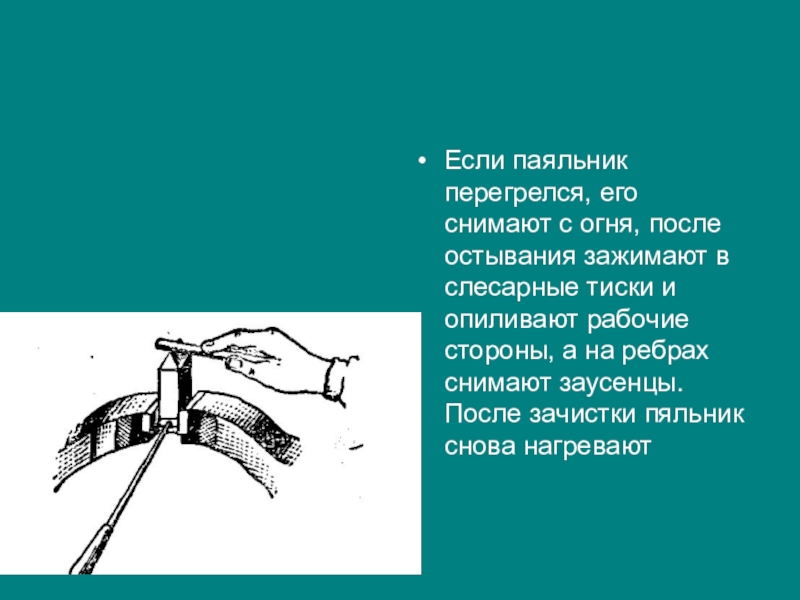

Слайд 16
Если паяльник перегрелся, его снимают с огня, после остывания зажимают в
слесарные тиски и опиливают рабочие стороны, а на ребрах снимают заусенцы. После зачистки пяльник снова нагревают
Слайд 17

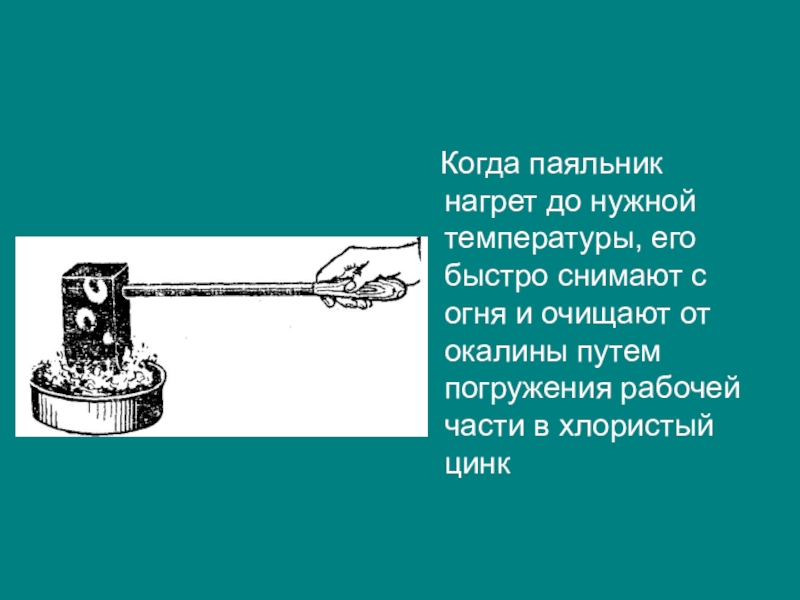

Когда паяльник нагрет до нужной температуры, его быстро снимают
с огня и очищают от окалины путем погружения рабочей части в хлористый цинк

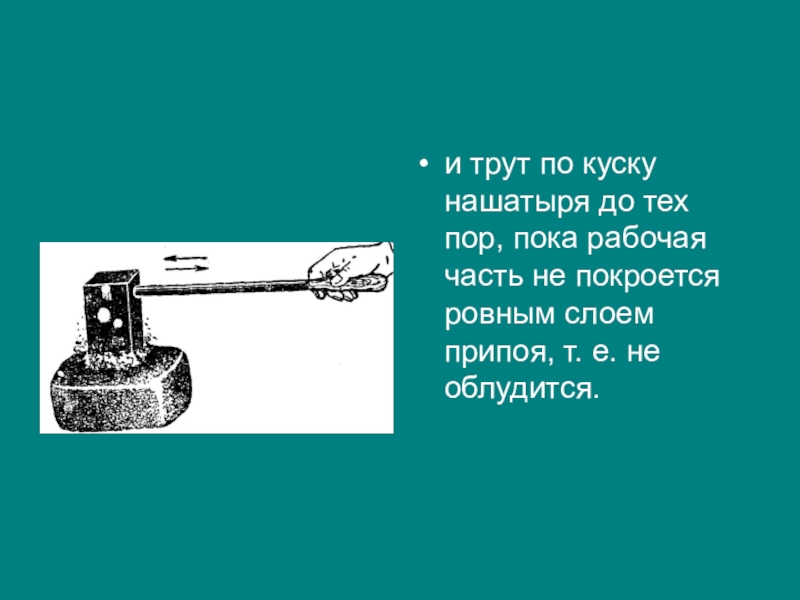

Слайд 19
и трут по куску нашатыря до тех пор, пока рабочая часть
не покроется ровным слоем припоя, т. е. не облудится.

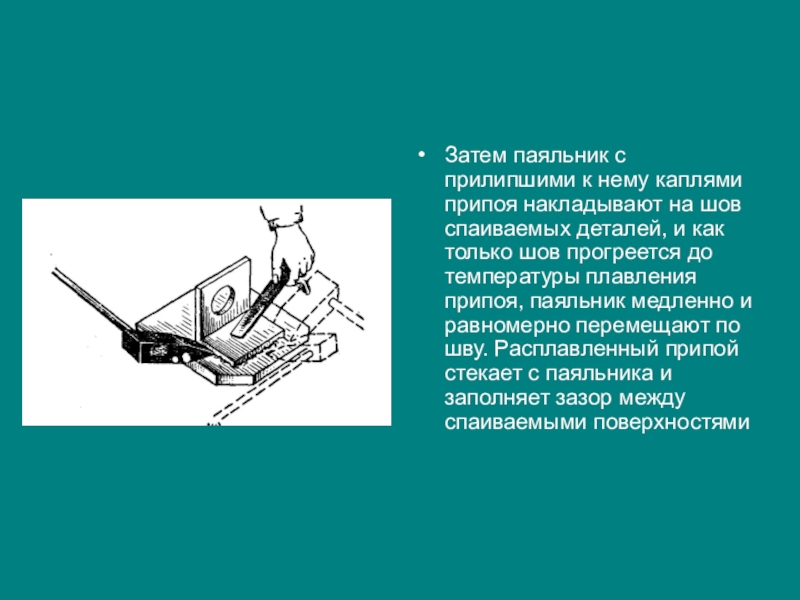

Слайд 21
Затем паяльник с прилипшими к нему каплями припоя накладывают на шов
спаиваемых деталей, и как только шов прогреется до температуры плавления припоя, паяльник медленно и равномерно перемещают по шву. Расплавленный припой стекает с паяльника и заполняет зазор между спаиваемыми поверхностями

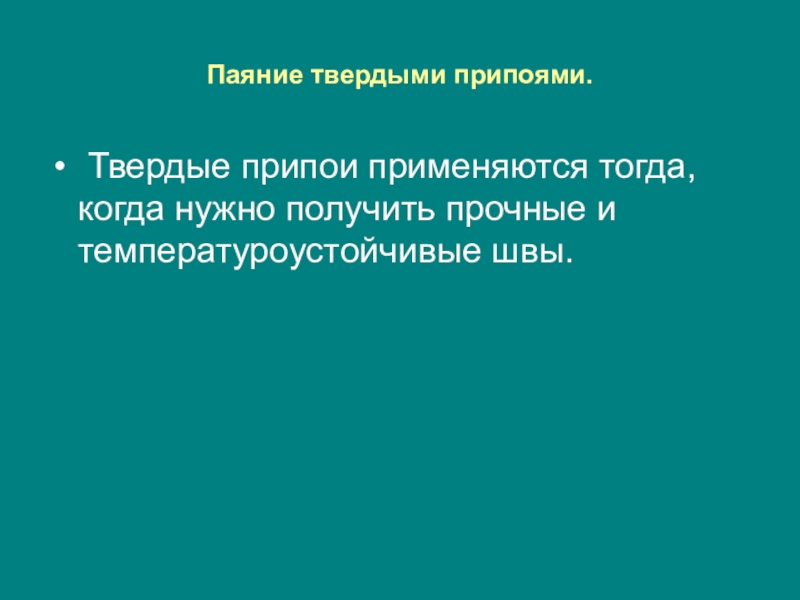

Слайд 22Паяние твердыми припоями.
Твердые припои применяются тогда, когда нужно получить прочные
и температуроустойчивые швы.

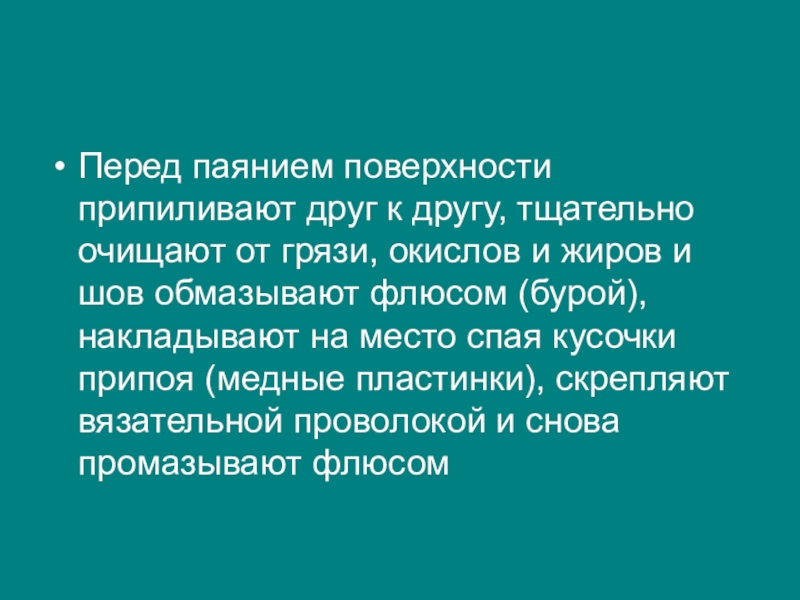

Слайд 23
Перед паянием поверхности припиливают друг к другу, тщательно очищают от грязи,
окислов и жиров и шов обмазывают флюсом (бурой), накладывают на место спая кусочки припоя (медные пластинки), скрепляют вязательной проволокой и снова промазывают флюсом

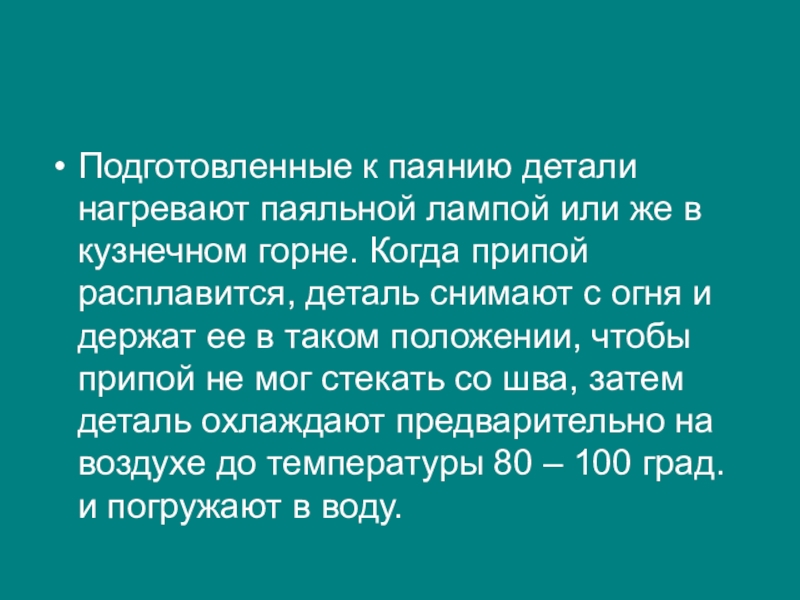

Слайд 24
Подготовленные к паянию детали нагревают паяльной лампой или же в кузнечном
горне. Когда припой расплавится, деталь снимают с огня и держат ее в таком положении, чтобы припой не мог стекать со шва, затем деталь охлаждают предварительно на воздухе до температуры 80 – 100 град. и погружают в воду.

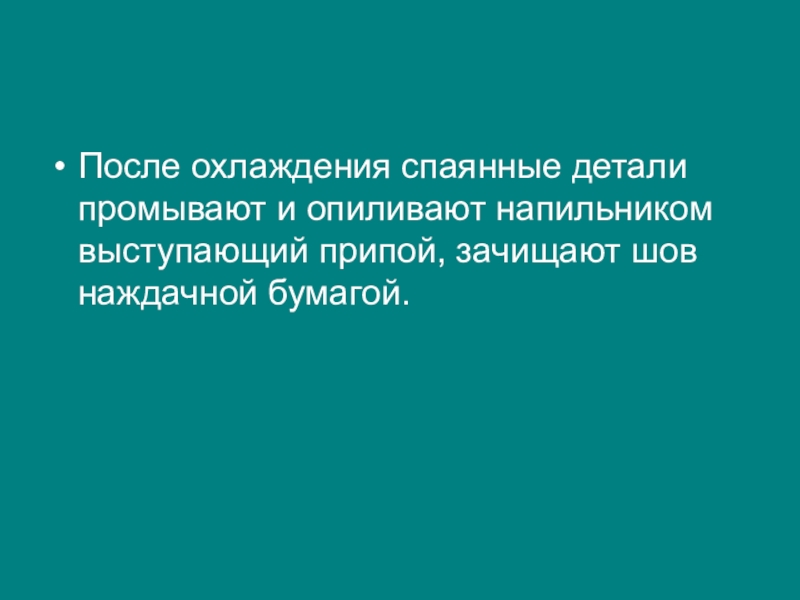

Слайд 25
После охлаждения спаянные детали промывают и опиливают напильником выступающий припой, зачищают
шов наждачной бумагой.
