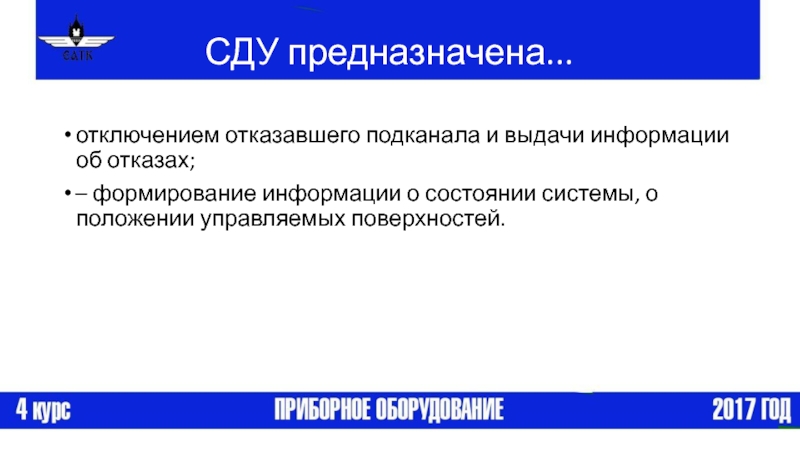

11. СДУ предназначена...отключением отказавшего подканала и выдачи информации

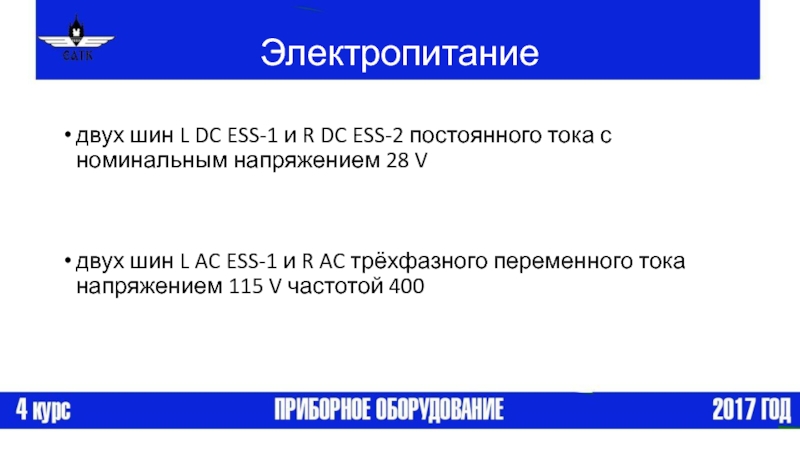

12. Электропитаниедвух шин L DC ESS-1 и R

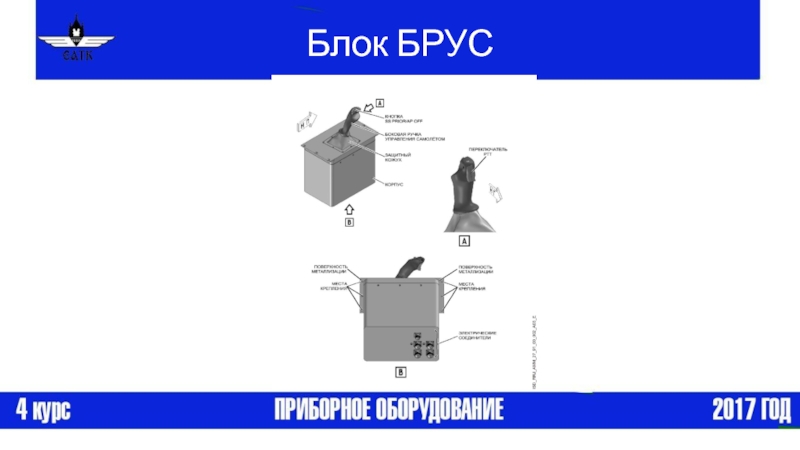

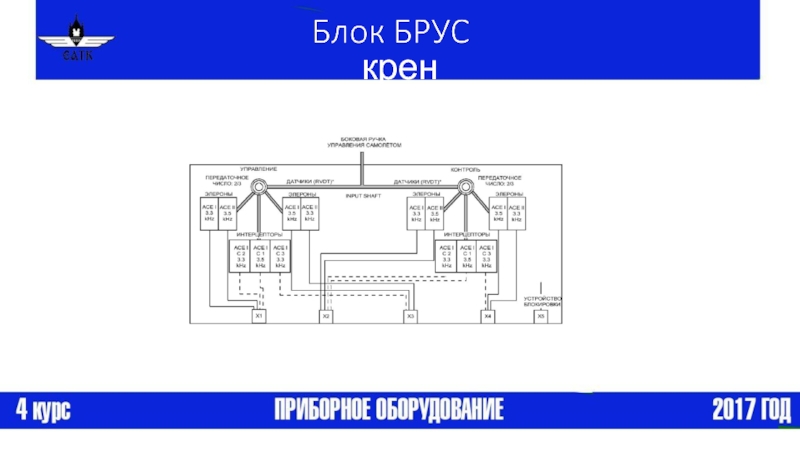

13. Блок БРУС
14. крен

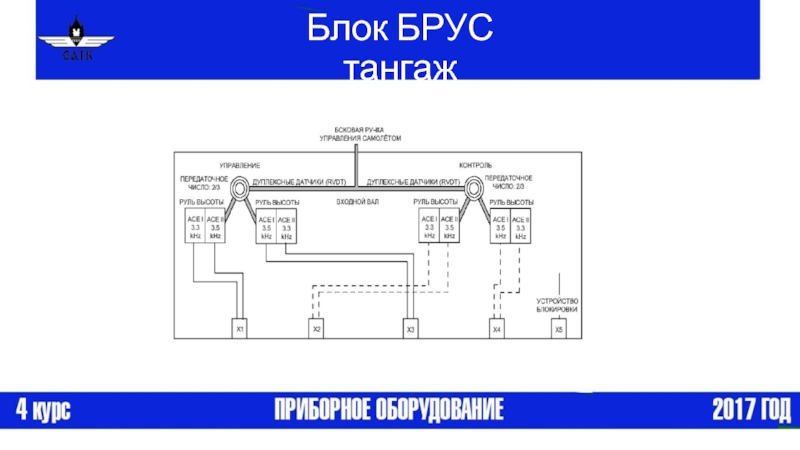

15. Блок БРУС тангаж

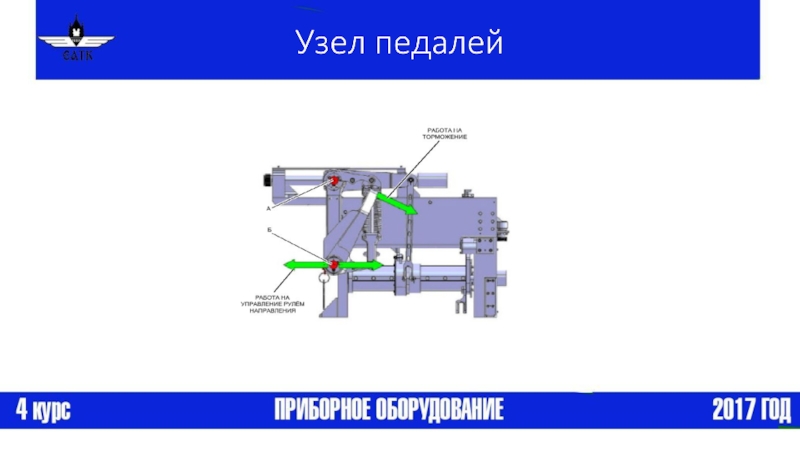

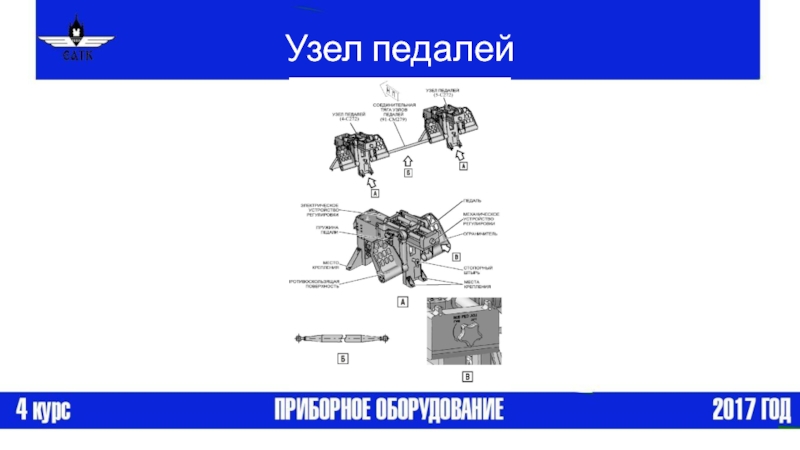

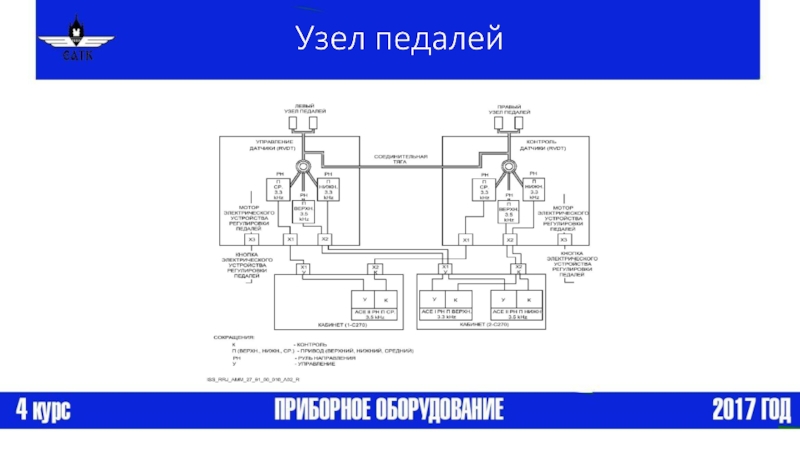

16. Узел педалей
17. Слайд 17
18. Слайд 18

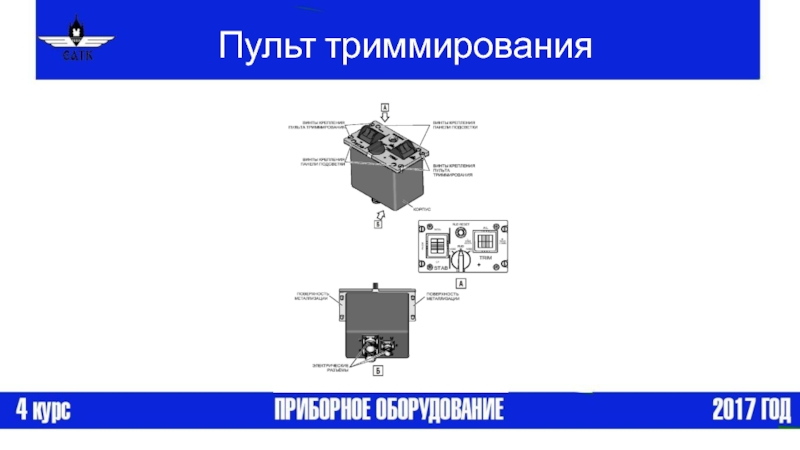

19. Пульт триммирования

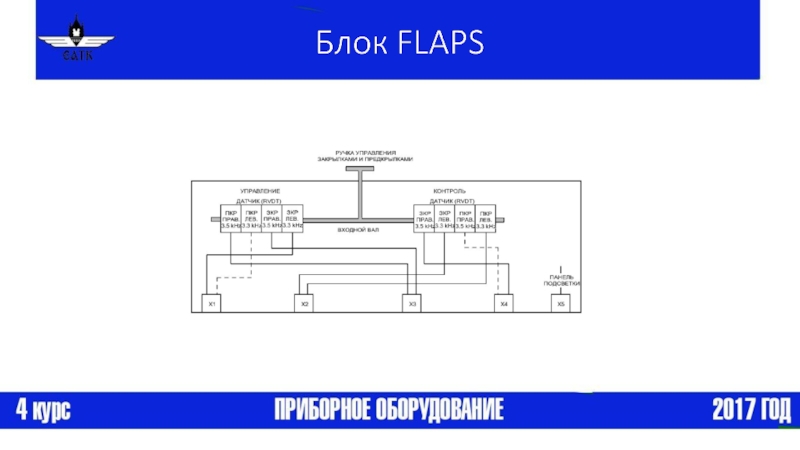

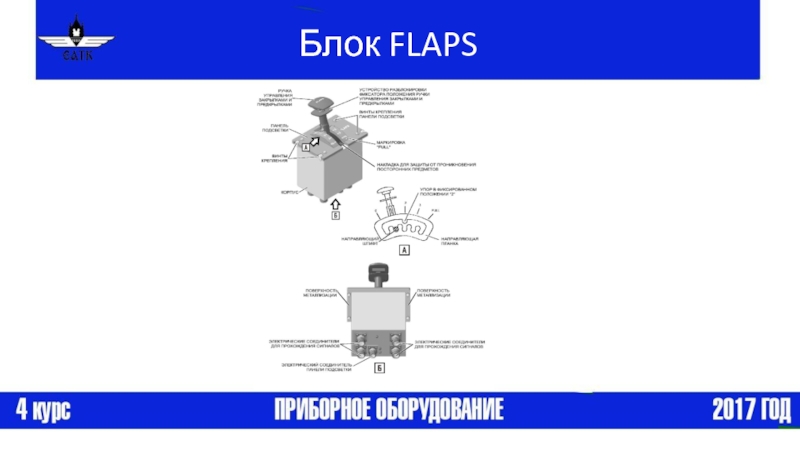

20. Блок FLAPS
21. Слайд 21

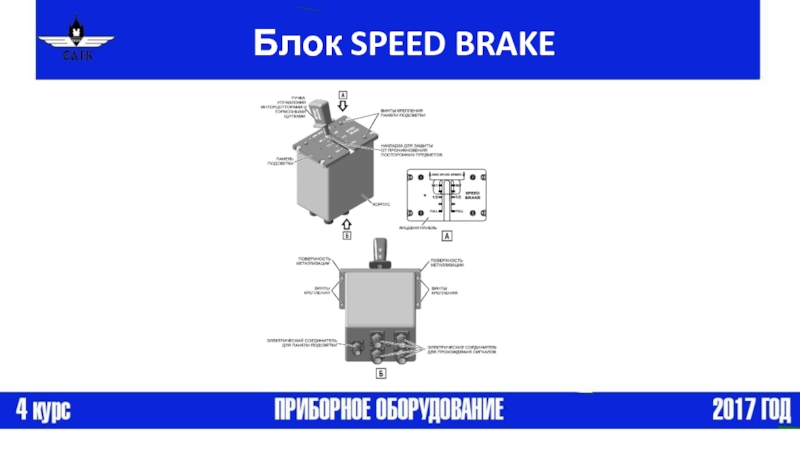

22. Блок SPEED BRAKE
23. Слайд 23

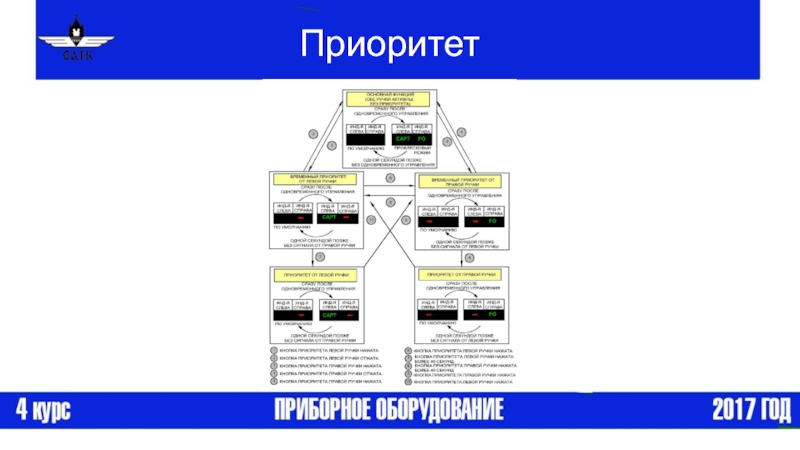

24. Приоритет
25. Слайд 25
26. Слайд 26

Сельсины

Главная
Разное
Приборы самолета Часть 1

Слайд 1Раздел 5. Общие сведения о приборах ЛА и физических основах их

работы

Тема №2. Дистанционные передачи.

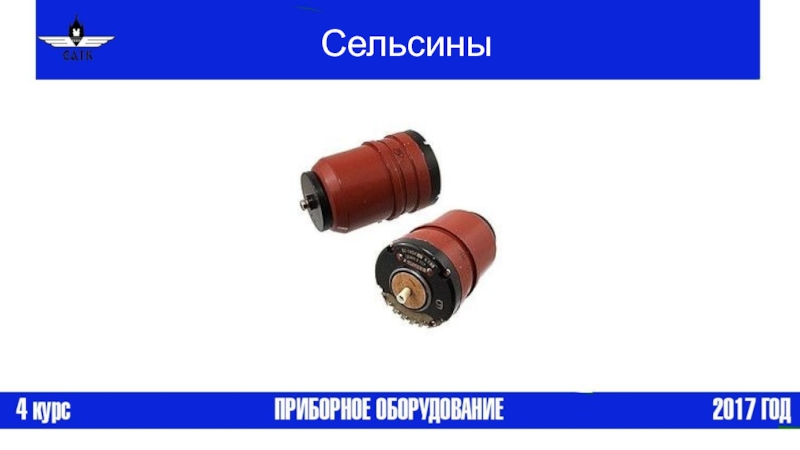

Слайд 2Сельсины

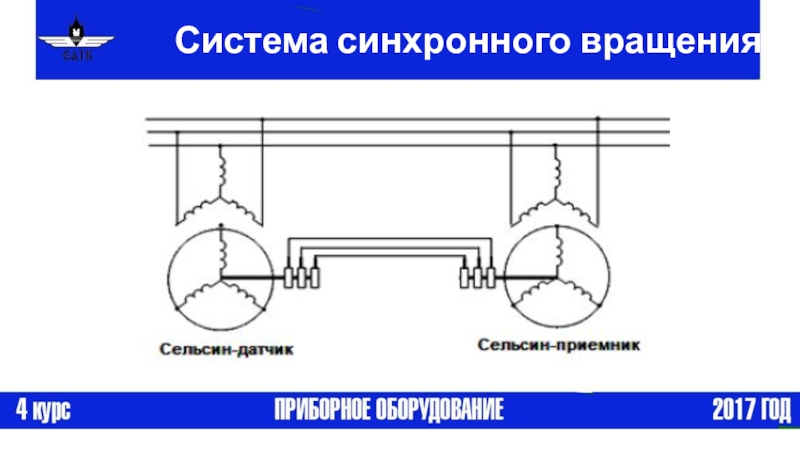

Слайд 3Система синхронного вращения

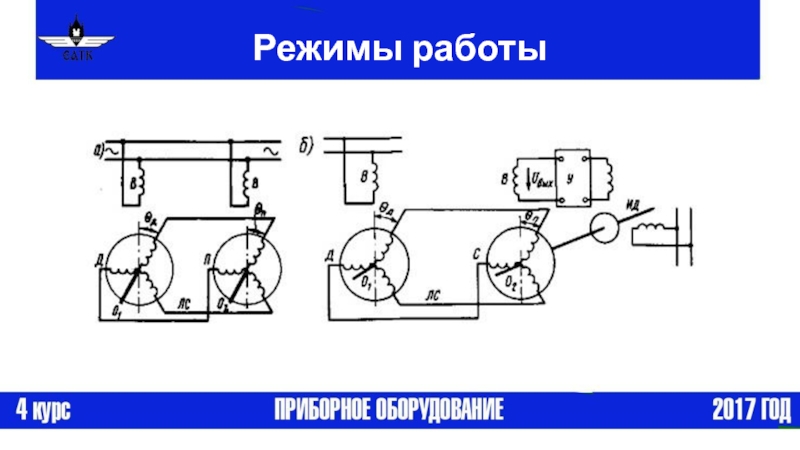

Слайд 4Режимы работы

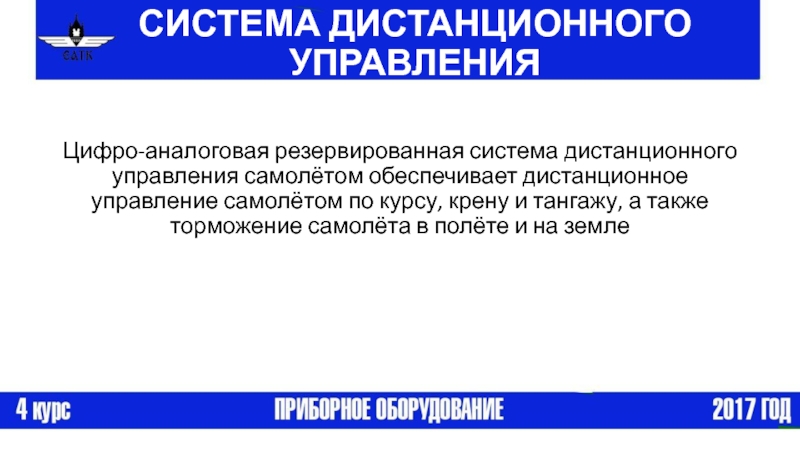

Слайд 5СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Цифро-аналоговая резервированная система дистанционного управления самолётом обеспечивает дистанционное управление

самолётом по курсу, крену и тангажу, а также торможение самолёта в полёте и на земле

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯЦифро-аналоговая резервированная система дистанционного управления самолётом обеспечивает дистанционное управление самолётом по курсу, крену и тангажу,

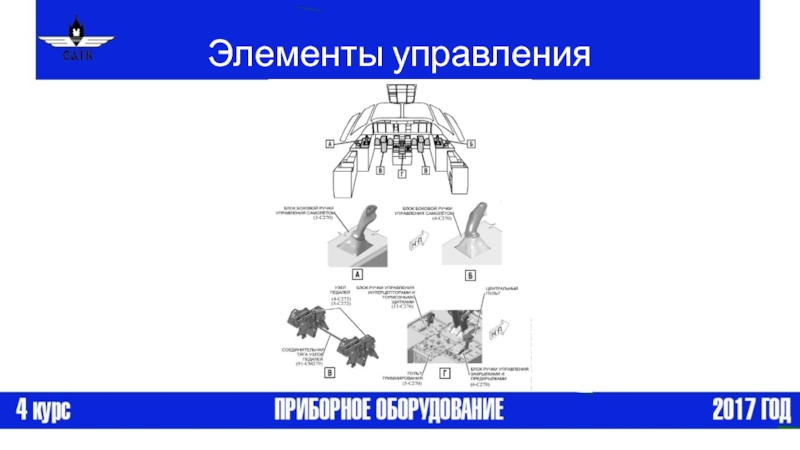

Слайд 6Элементы управления

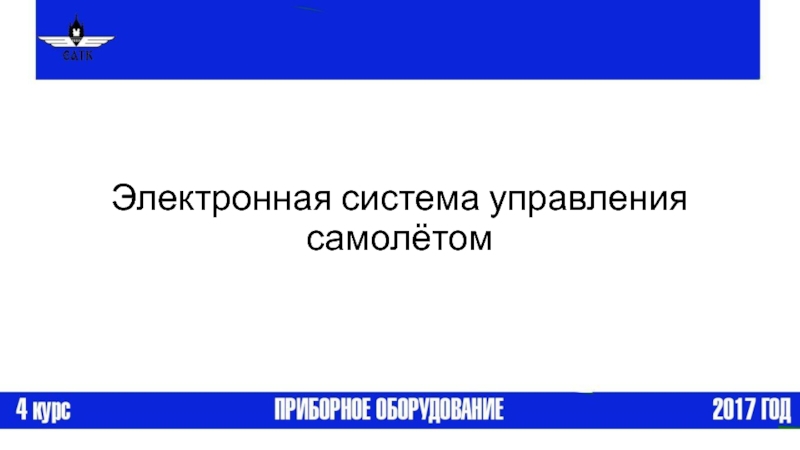

Слайд 7Электронная система управления самолётом

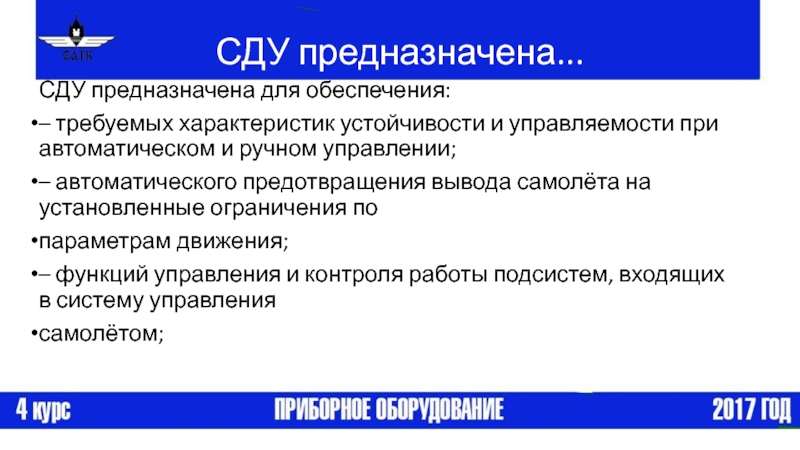

Слайд 8СДУ предназначена...
СДУ предназначена для обеспечения:
– требуемых характеристик устойчивости и управляемости при

автоматическом и ручном управлении;
– автоматического предотвращения вывода самолёта на установленные ограничения по
параметрам движения;
– функций управления и контроля работы подсистем, входящих в систему управления
самолётом;

СДУ предназначена...СДУ предназначена для обеспечения:– требуемых характеристик устойчивости и управляемости при автоматическом и ручном управлении;– автоматического предотвращения

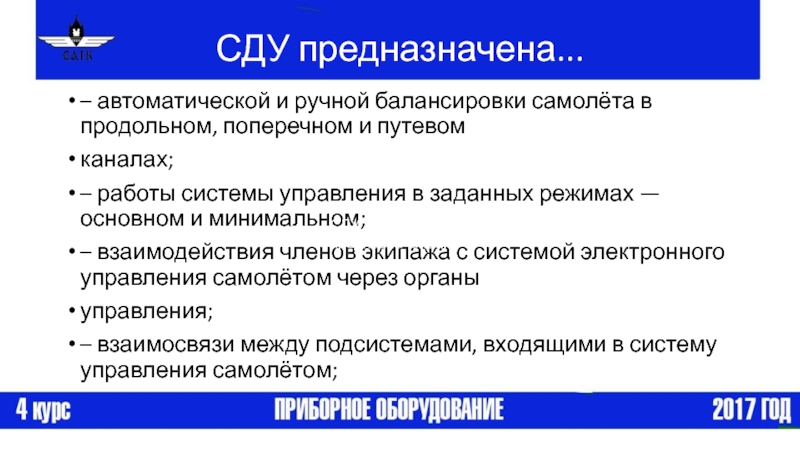

Слайд 9СДУ предназначена...
– автоматической и ручной балансировки самолёта в продольном, поперечном и

путевом
каналах;
– работы системы управления в заданных режимах — основном и минимальном;
– взаимодействия членов экипажа с системой электронного управления самолётом через органы
управления;
– взаимосвязи между подсистемами, входящими в систему управления самолётом;

СДУ предназначена...

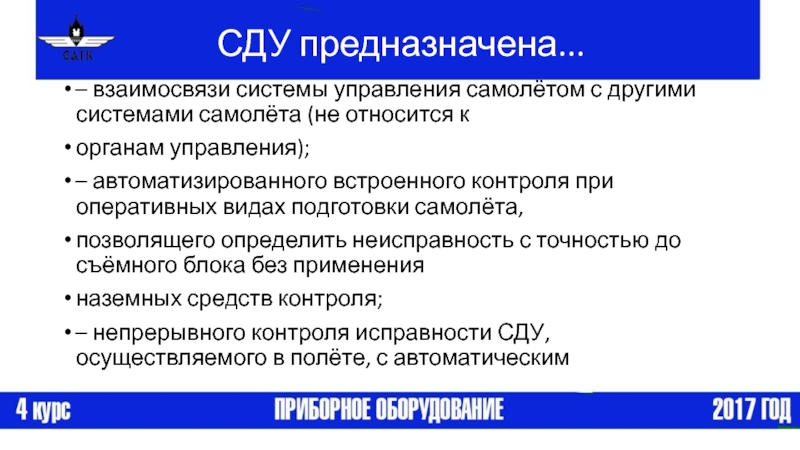

Слайд 10СДУ предназначена...
– взаимосвязи системы управления самолётом с другими системами самолёта (не

относится к
органам управления);
– автоматизированного встроенного контроля при оперативных видах подготовки самолёта,
позволящего определить неисправность с точностью до съёмного блока без применения
наземных средств контроля;
– непрерывного контроля исправности СДУ, осуществляемого в полёте, с автоматическим
