Презентация, доклад на тему Приборы для диагностики персонального компьютера

которого могут понадобиться длительные тесты на специализированном оборудовании. Причины этих неполадок могут быть различными даже при одинаковых «симптомах». Поэтому диагностика занимает много времени и требует специальных навыков.

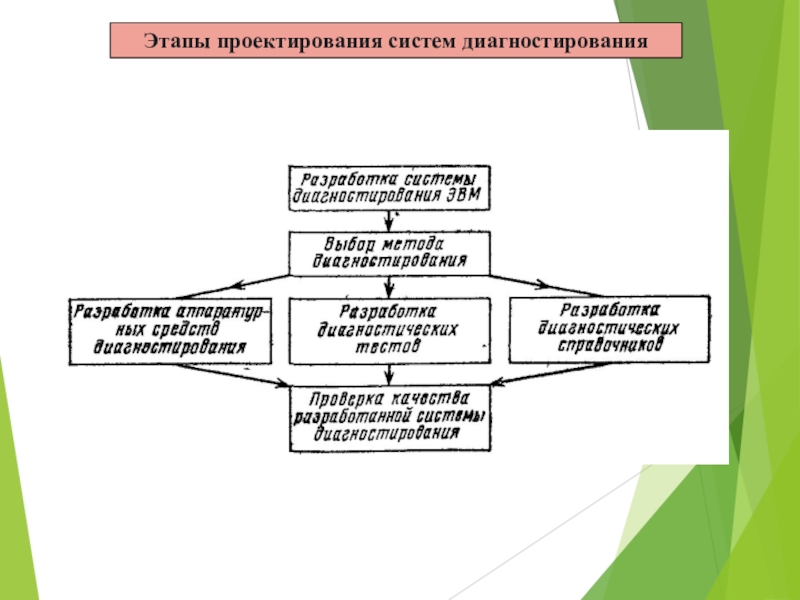

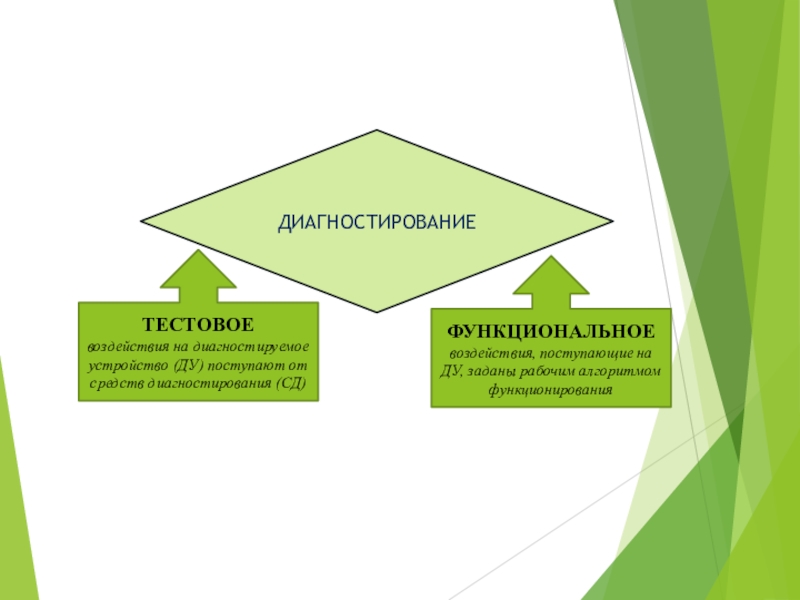

на ДУ, заданы рабочим алгоритмом функционирования

РС;
2) отказы компонент локальной шины;
3) отказы буферов шин каналов адреса и данных;
4) отказы узлов подсистемы DRAM и кэш-памяти;
5) отказы карт расширения подсистем ввода-вывода;
6) отказы компонент узлов обрамления (обвески) CPU;
7) отказы узлов подсистемы ROM BIOS;
8) отказы компонент клавиатуры;
9) отказы узлов и элементов аудиосистемы;
10) отказы узлов расширения подсистем, расположенных на системной плате и т. д.

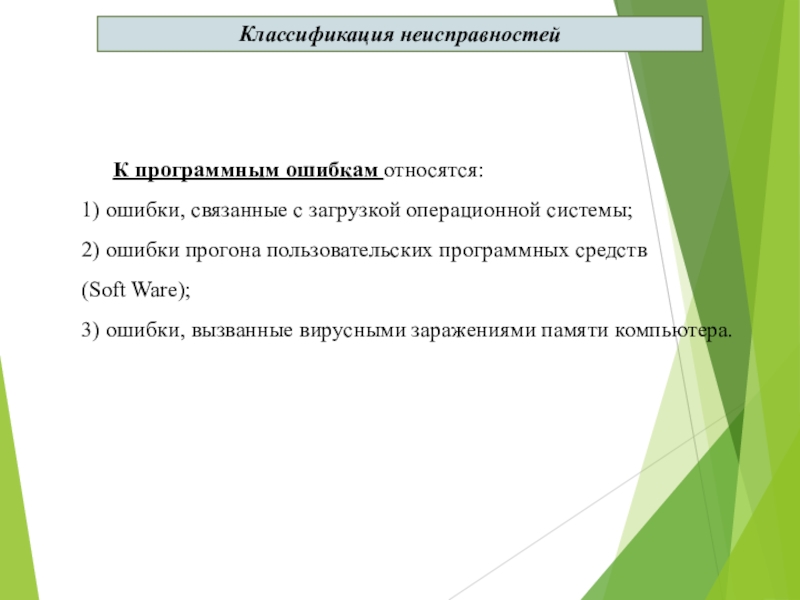

ошибки прогона пользовательских программных средств
(Soft Ware);
3) ошибки, вызванные вирусными заражениями памяти компьютера.

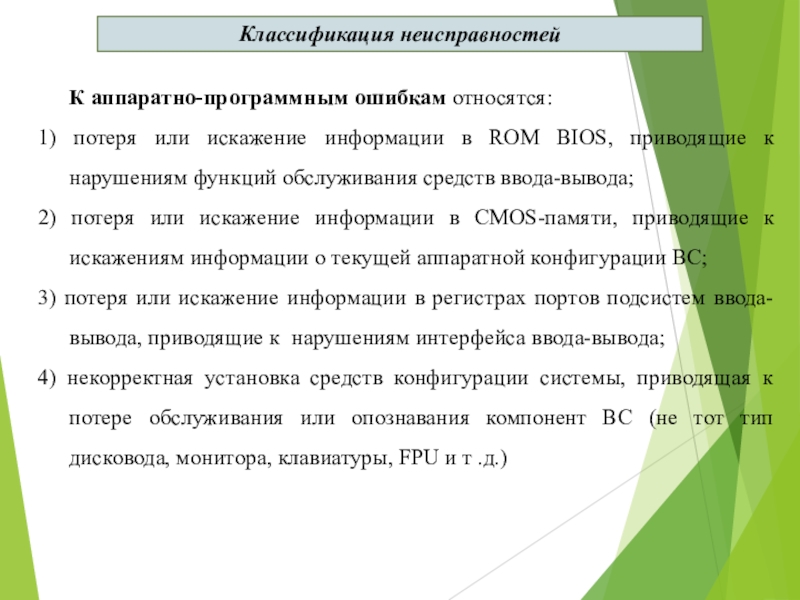

BIOS, приводящие к нарушениям функций обслуживания средств ввода-вывода;
2) потеря или искажение информации в CMOS-памяти, приводящие к искажениям информации о текущей аппаратной конфигурации ВС;
3) потеря или искажение информации в регистрах портов подсистем ввода-вывода, приводящие к нарушениям интерфейса ввода-вывода;
4) некорректная установка средств конфигурации системы, приводящая к потере обслуживания или опознавания компонент ВС (не тот тип дисковода, монитора, клавиатуры, FPU и т .д.)

измерений напряжений, параметров сигналов и логических уровней в схемах PC)

Программный аспект (использование тестирующих программ)

прямоугольных импульсов

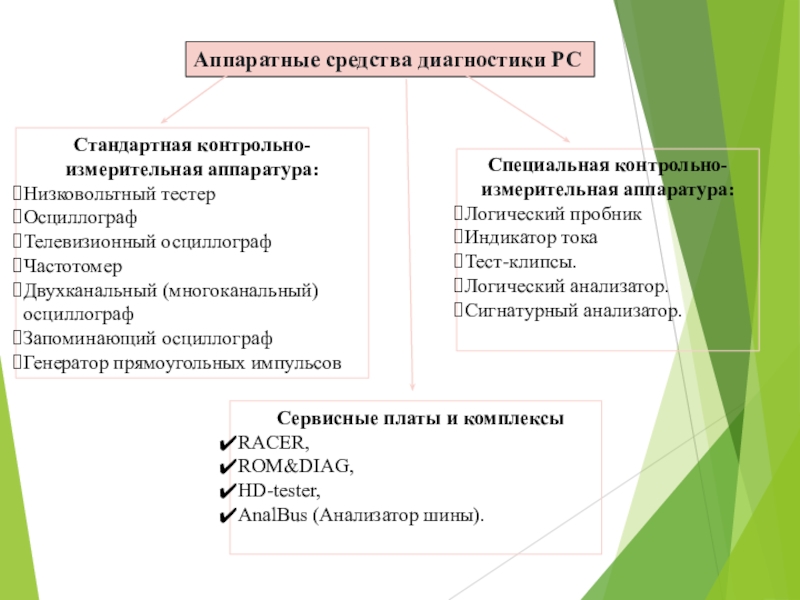

Специальная контрольно-измерительная аппаратура:
Логический пробник
Индикатор тока
Тест-клипсы.
Логический анализатор.
Сигнатурный анализатор.

Сервисные платы и комплексы
RACER,
ROM&DIAG,
HD-tester,
AnalBus (Анализатор шины).

уровни логических 0 и 1, или высокоимпедансное состояние (“воздух”);
проверять целостность линий связи в печатных платах, без риска повреждения ИМС;
определять, часто без выпаивания, целостность p-n-переходов в полупроводниковых диодах и транзисторах;
грубо проверять исправность резисторов и конденсаторов;
измерять величины питающих напряжений и токи потребления от каналов БП;

и то только в том случае, если удается зациклить процесс обращения к порту или ОЗУ по одному и тому же адресу. Осциллограф, однако, поможет разобраться в работе схемы, имеющей дефекты типа замыкания, приводящие к монтажному ИЛИ (когда выходы двух или более ИМС объединяются замыканием в монтаже). В этом случае, если и не удается просмотреть осциллографом развертку всей последовательности импульсов, можно заметить наличие импульсов неправильной, урезанной амплитуды, но для этого все-таки нужно уметь зациклить нужный кусок программы или микропрограмму;

увидеть на экране синхросигналы строчной развертки, бланкирующие импульсы, уравнивающие сигналы и аналоговый видеосигнал с его уровнями яркости и цветности.
Это удобно в том случае, когда используются видеокарты, формирующие полный телевизионный сигнал для модуляции кинескопа и управления развертками.

и таймеров. Частотомеры обычно имеют довольно низкое входное сопротивление и сильно нагружают исследуемую схему, поэтому к ним дополнительно нужны бестоковые входные адаптеры на полевых транзисторах, или, если хватает чувствительности частотомера, использовать индуктивную петлю связи.

переходной процесс, в том числе, обнаружить помеху в зарегистрированной последовательности сигналов. Прибор очень дорог и имеет малое быстродействие, часто недостаточное для анализа быстрых процессов в РС. Емкости памяти запоминающего осциллографа часто недостаточно для регистрации длинных последовательностей. Возникают и проблемы с поиском сигнала для синхронизации (запуска регистрации) осциллографа. Но важно то, что такой осциллограф позволяет зафиксировать форму однократного исследуемого сигнала и в этой роли ему нет равных;

используется, совместно с осциллографом, – для проверки работы пересчетных схем, таймеров и т. п. в СВТ вообще и РС в частности.

силам даже начинающему радиолюбителю. Он содержит пороговые схемы, фиксирующие уровни логического нуля, логической единицы, уровень на неподключенном входе логической ИМС (для ИМС ТТЛ это: >+0,4 вольт и <+2,4 вольт, т .е. в районе 1 вольта), с индикацией этих уровней на светодиодах, лампочках накаливания, светодиодных или ЖКИ-индикаторах и т. п.

позволяет проверить как целостность монтажа, так и исправность входной цепи ТТЛ-микросхемы. Выполнить эту проверку с использованием стандартной КИА достаточно сложно, а индикатором тока – легко и просто. Идея его работы использует то обстоятельство, что вход ИМС ТТЛ-типа представляет собой ключевой генератор входного тока.

Индикатор тока

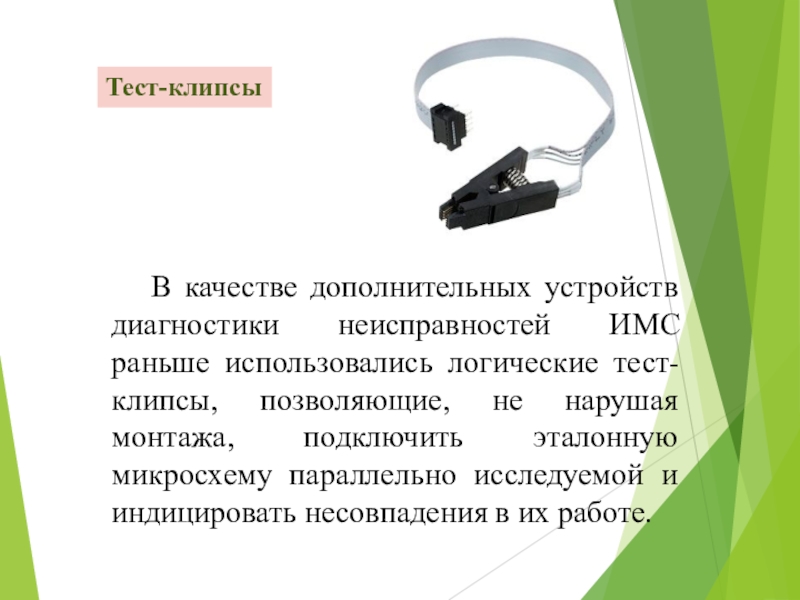

позволяющие, не нарушая монтажа, подключить эталонную микросхему параллельно исследуемой и индицировать несовпадения в их работе.

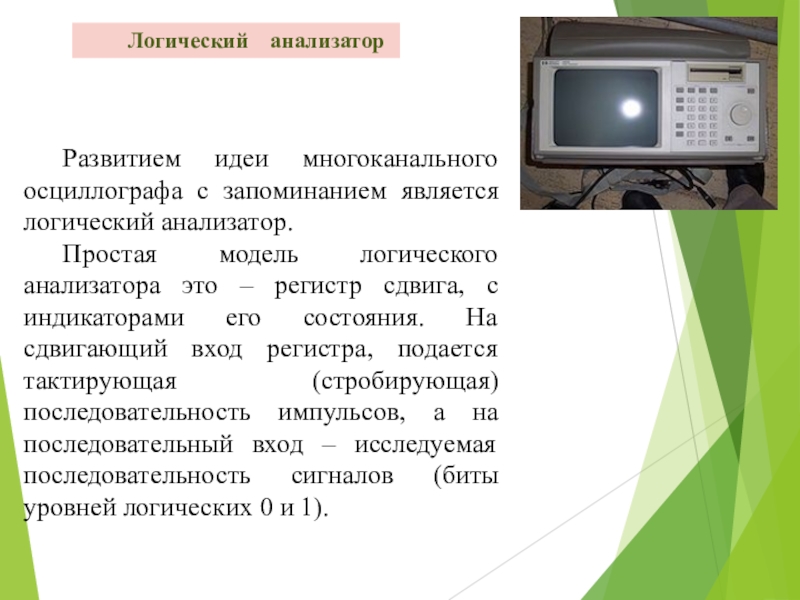

модель логического анализатора это – регистр сдвига, с индикаторами его состояния. На сдвигающий вход регистра, подается тактирующая (стробирующая) последовательность импульсов, а на последовательный вход – исследуемая последовательность сигналов (биты уровней логических 0 и 1).

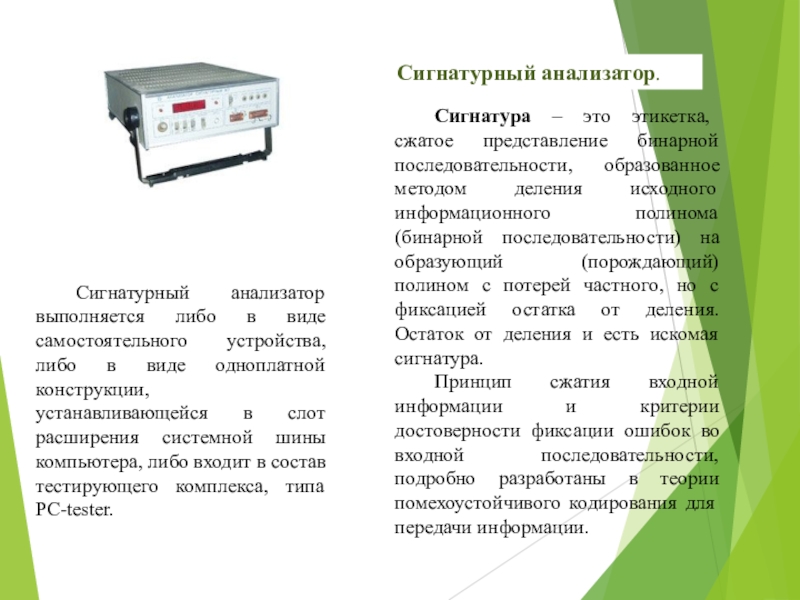

деления исходного информационного полинома (бинарной последовательности) на образующий (порождающий) полином с потерей частного, но с фиксацией остатка от деления. Остаток от деления и есть искомая сигнатура.
Принцип сжатия входной информации и критерии достоверности фиксации ошибок во входной последовательности, подробно разработаны в теории помехоустойчивого кодирования для передачи информации.

Сигнатурный анализатор выполняется либо в виде самостоятельного устройства, либо в виде одноплатной конструкции, устанавливающейся в слот расширения системной шины компьютера, либо входит в состав тестирующего комплекса, типа PC-tester.

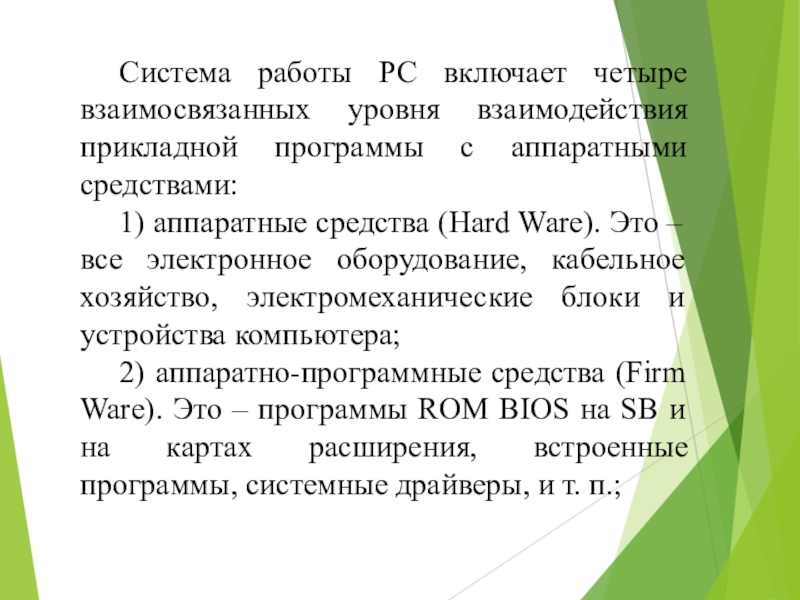

аппаратными средствами:
1) аппаратные средства (Hard Ware). Это – все электронное оборудование, кабельное хозяйство, электромеханические блоки и устройства компьютера;
2) аппаратно-программные средства (Firm Ware). Это – программы ROM BIOS на SB и на картах расширения, встроенные программы, системные драйверы, и т. п.;

пользователя и прикладных программ, управление потоком данных, обработка прерываний, обслуживание систем ввода-вывода, планирование задач, ресурсов и т. д.;
4) прикладные программы (Soft Ware). Это – собственно пользовательские программы, решающие конкретные задачи (задачи пользователя): расчеты, ведение баз данных, управление, пакеты конструкторских, текстовых редакторов и т. п.
