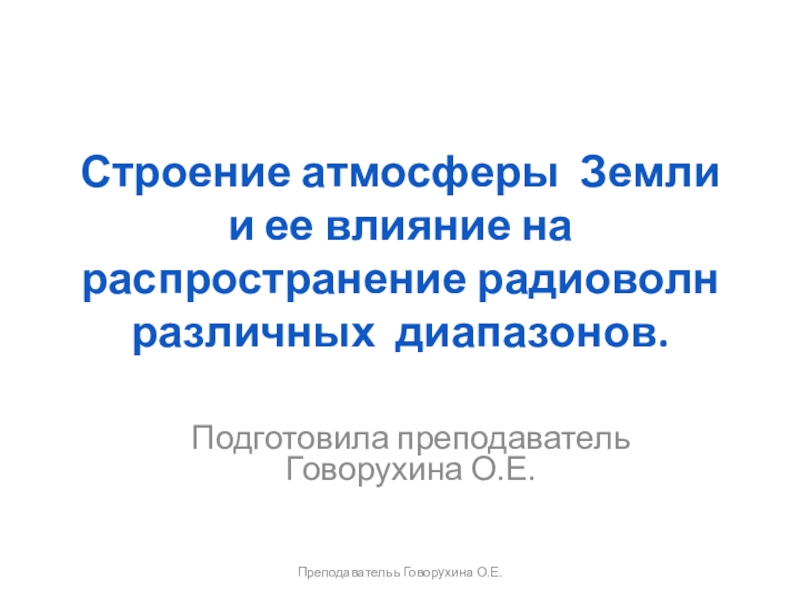

Слайд 1Строение атмосферы Земли и ее влияние на распространение радиоволн различных диапазонов.
Подготовила
преподаватель Говорухина О.Е.

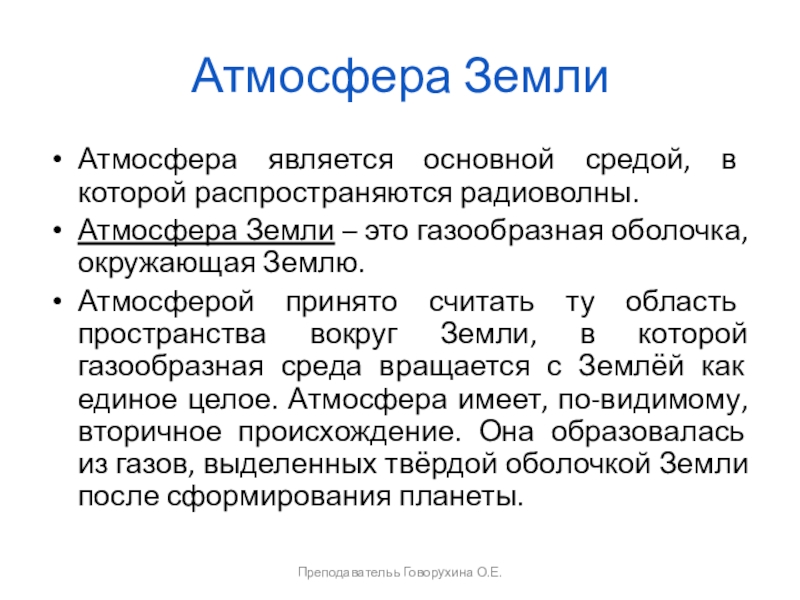

Слайд 2Атмосфера Земли
Атмосфера является основной средой, в которой распространяются радиоволны.
Атмосфера Земли –
это газообразная оболочка, окружающая Землю.
Атмосферой принято считать ту область пространства вокруг Земли, в которой газообразная среда вращается с Землёй как единое целое. Атмосфера имеет, по-видимому, вторичное происхождение. Она образовалась из газов, выделенных твёрдой оболочкой Земли после сформирования планеты.
Атмосферой принято считать ту область пространства вокруг Земли, в которой газообразная среда вращается с Землёй как единое целое. Атмосфера имеет, по-видимому, вторичное происхождение. Она образовалась из газов, выделенных твёрдой оболочкой Земли после сформирования планеты.
Преподавательь Говорухина О.Е.

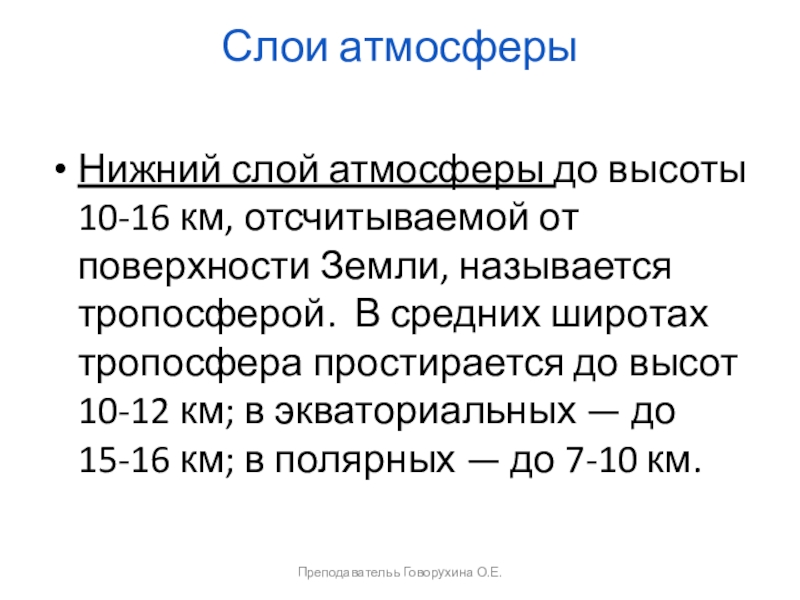

Слайд 3Слои атмосферы
Нижний слой атмосферы до высоты 10-16 км, отсчитываемой от поверхности
Земли, называется тропосферой. В средних широтах тропосфера простирается до высот 10-12 км; в экваториальных — до 15-16 км; в полярных — до 7-10 км.
Преподавательь Говорухина О.Е.

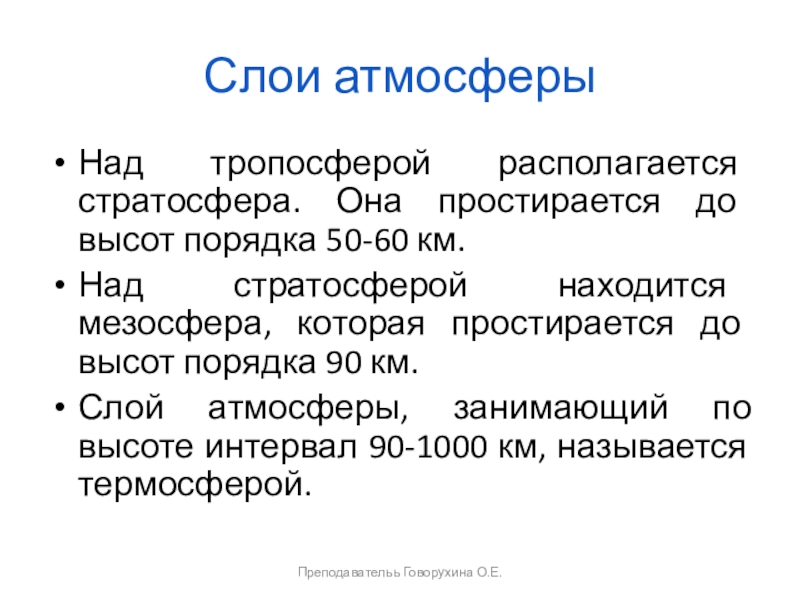

Слайд 4Слои атмосферы
Над тропосферой располагается стратосфера. Она простирается до высот порядка 50-60
км.
Над стратосферой находится мезосфера, которая простирается до высот порядка 90 км.
Слой атмосферы, занимающий по высоте интервал 90-1000 км, называется термосферой.
Над стратосферой находится мезосфера, которая простирается до высот порядка 90 км.
Слой атмосферы, занимающий по высоте интервал 90-1000 км, называется термосферой.
Преподавательь Говорухина О.Е.

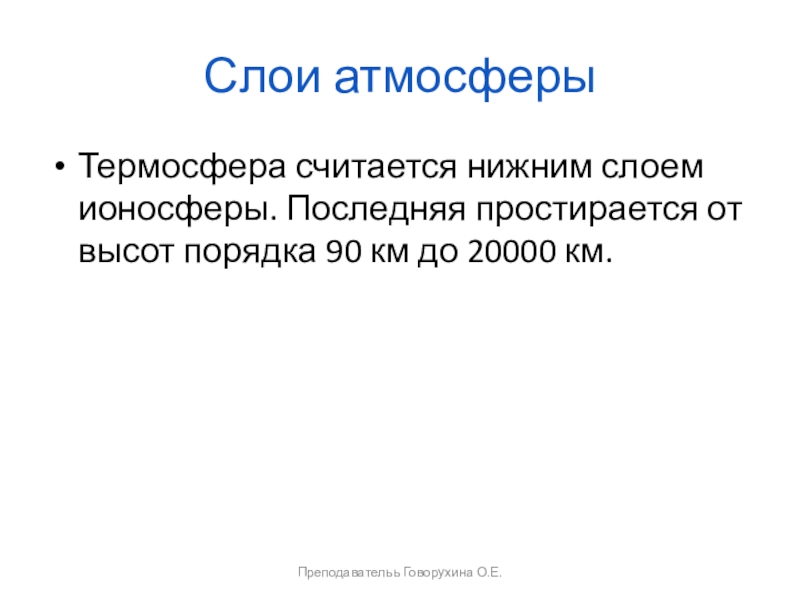

Слайд 5Слои атмосферы
Термосфера считается нижним слоем ионосферы. Последняя простирается от высот порядка
90 км до 20000 км.
Преподавательь Говорухина О.Е.

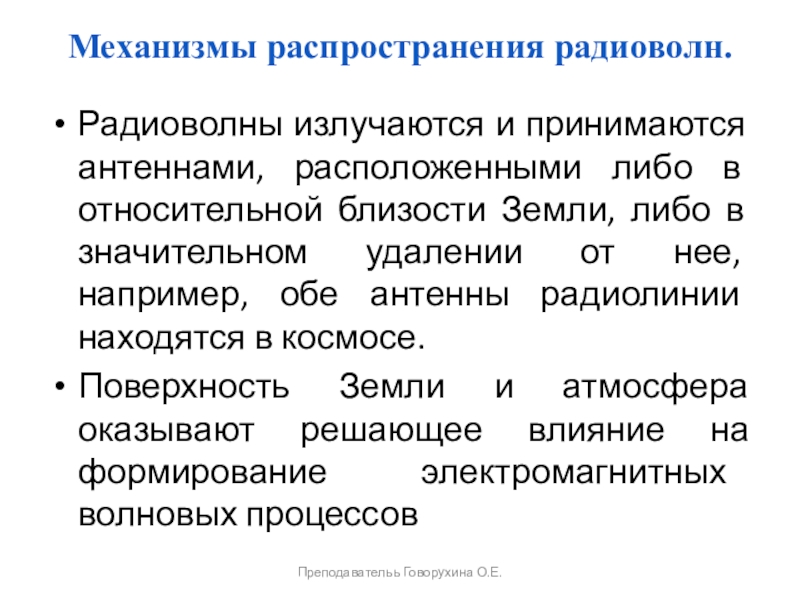

Слайд 6Механизмы распространения радиоволн.
Радиоволны излучаются и принимаются антеннами, расположенными либо в
относительной близости Земли, либо в значительном удалении от нее, например, обе антенны радиолинии находятся в космосе.
Поверхность Земли и атмосфера оказывают решающее влияние на формирование электромагнитных волновых процессов
Поверхность Земли и атмосфера оказывают решающее влияние на формирование электромагнитных волновых процессов
Преподавательь Говорухина О.Е.

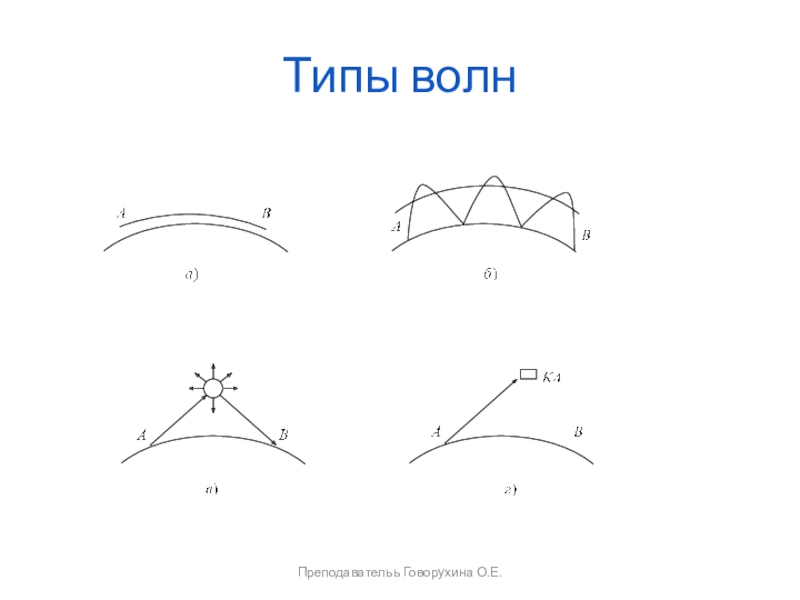

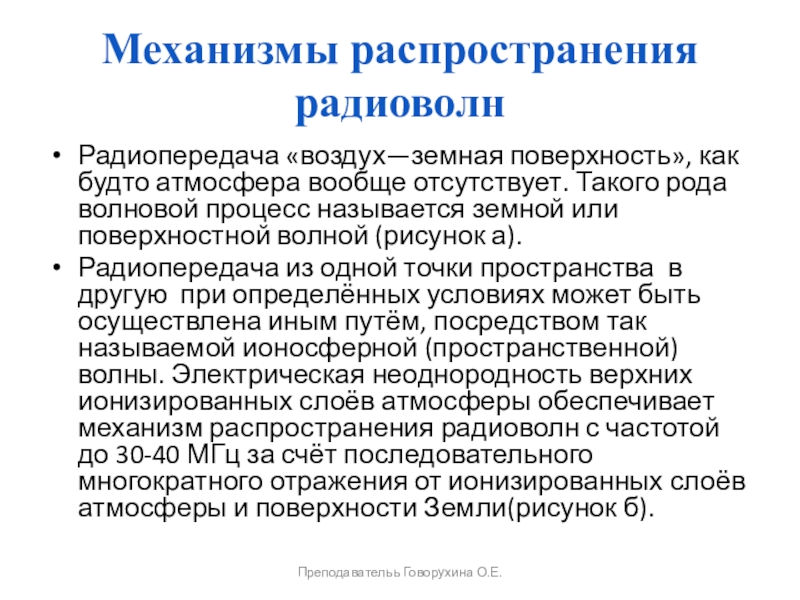

Слайд 8Механизмы распространения радиоволн
Радиопередача «воздух—земная поверхность», как будто атмосфера вообще отсутствует. Такого
рода волновой процесс называется земной или поверхностной волной (рисунок а).
Радиопередача из одной точки пространства в другую при определённых условиях может быть осуществлена иным путём, посредством так называемой ионосферной (пространственной) волны. Электрическая неоднородность верхних ионизированных слоёв атмосферы обеспечивает механизм распространения радиоволн с частотой до 30-40 МГц за счёт последовательного многократного отражения от ионизированных слоёв атмосферы и поверхности Земли(рисунок б).
Радиопередача из одной точки пространства в другую при определённых условиях может быть осуществлена иным путём, посредством так называемой ионосферной (пространственной) волны. Электрическая неоднородность верхних ионизированных слоёв атмосферы обеспечивает механизм распространения радиоволн с частотой до 30-40 МГц за счёт последовательного многократного отражения от ионизированных слоёв атмосферы и поверхности Земли(рисунок б).
Преподавательь Говорухина О.Е.

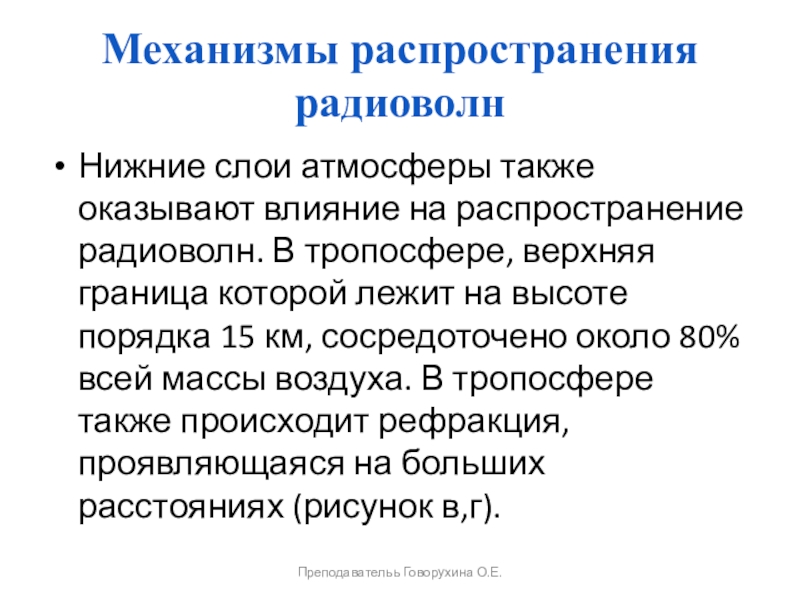

Слайд 9Механизмы распространения радиоволн
Нижние слои атмосферы также оказывают влияние на распространение радиоволн.
В тропосфере, верхняя граница которой лежит на высоте порядка 15 км, сосредоточено около 80% всей массы воздуха. В тропосфере также происходит рефракция, проявляющаяся на больших расстояниях (рисунок в,г).
Преподавательь Говорухина О.Е.

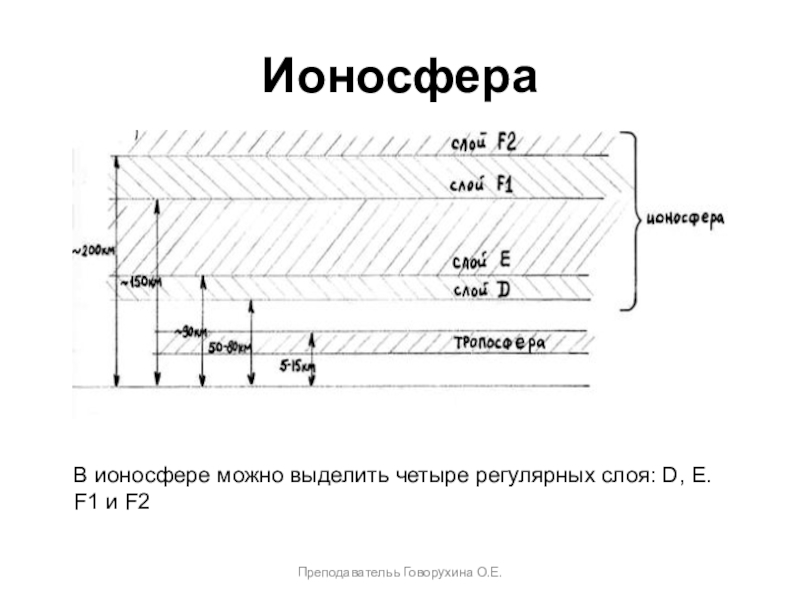

Слайд 10Ионосфера
В ионосфере можно выделить четыре регулярных слоя: D, E. F1 и
F2
Преподавательь Говорухина О.Е.

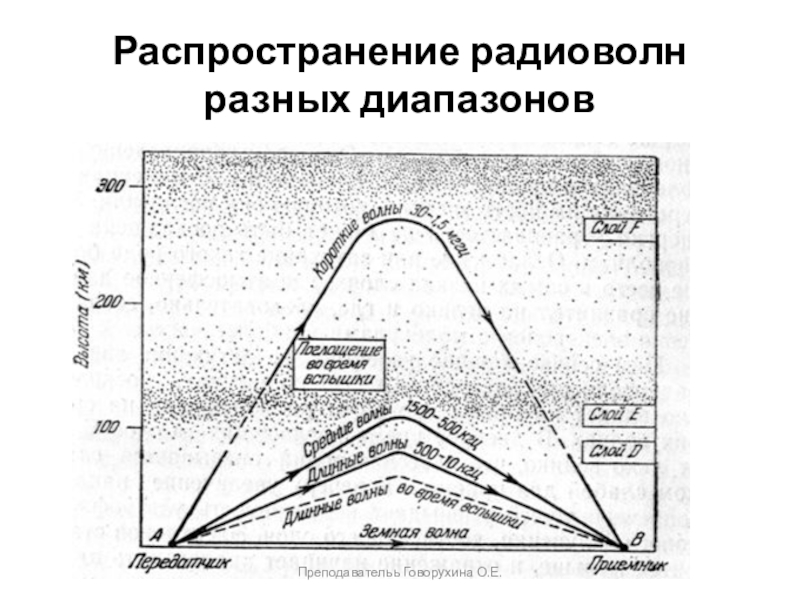

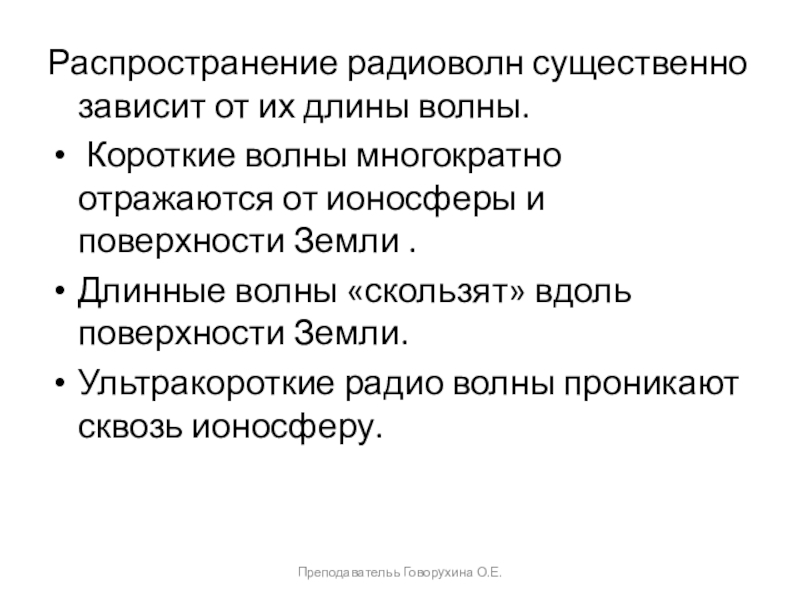

Слайд 13Распространение радиоволн существенно зависит от их длины волны.

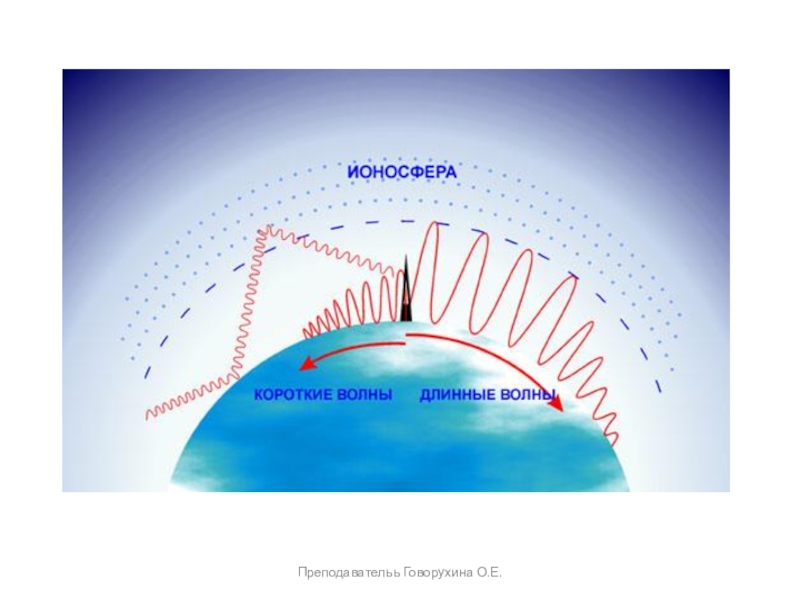

Короткие волны многократно
отражаются от ионосферы и поверхности Земли .
Длинные волны «скользят» вдоль поверхности Земли.
Ультракороткие радио волны проникают сквозь ионосферу.
Длинные волны «скользят» вдоль поверхности Земли.
Ультракороткие радио волны проникают сквозь ионосферу.
