Презентация, доклад на тему Презентація до проекту Начальні відомості про креслення
Содержание
- 1. Презентація до проекту Начальні відомості про креслення
- 2. Типи ліній
- 3. Суцільна товста основна лініяТаку лінію використовують для
- 4. Вона використовується для проведення виносних і розмірних ліній,ліній –виносок.Суцільна тонка лінія S/3
- 5. Штрихпунктирна лініяЯкщо зображення симетричне, то на ньому
- 6. Хвиляста лініяЇї використовують в основному як лінію

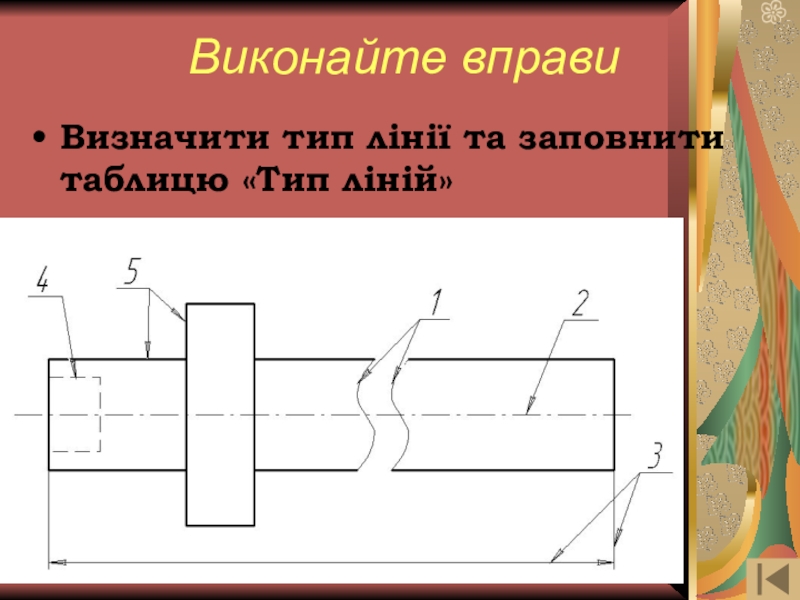

- 7. Визначити тип лінії та заповнити таблицю «Тип ліній» Виконайте вправи

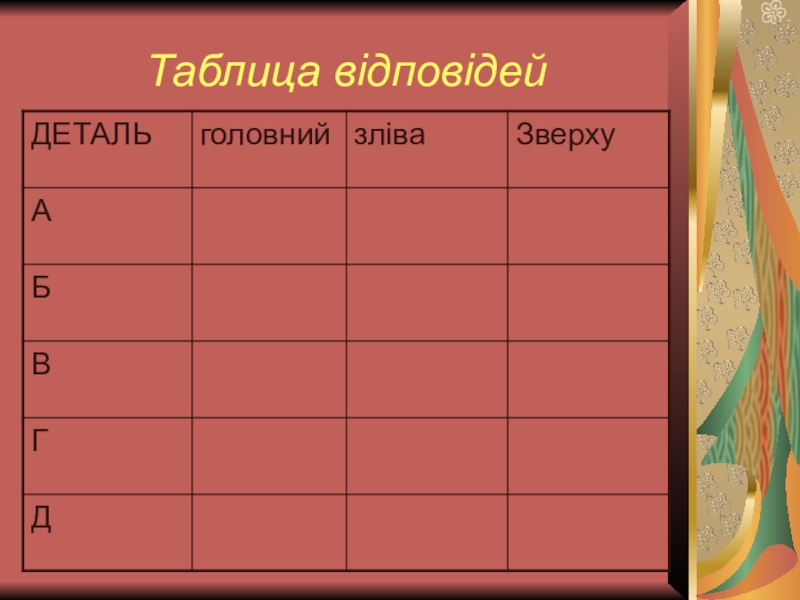

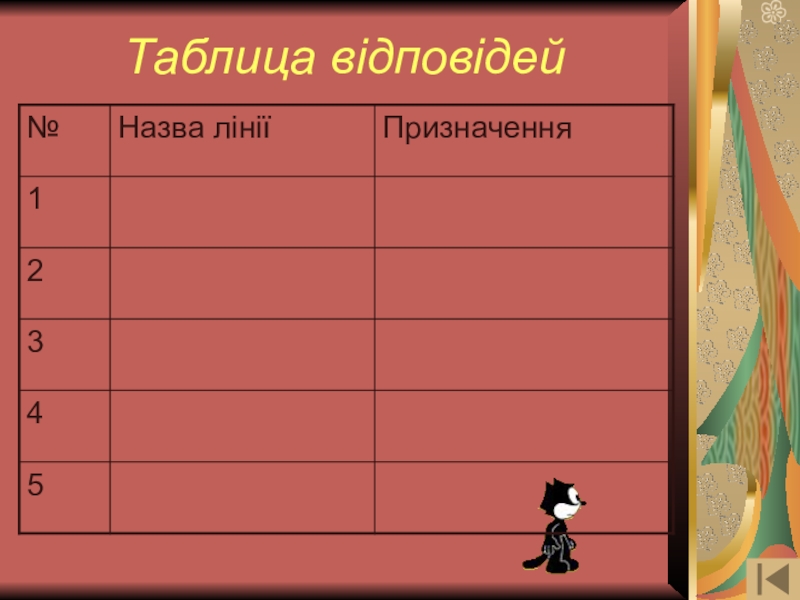

- 8. Таблица відповідей
- 9. виглядиУ кресленні зображення зверненої до спостерігача частини
- 10. Вихідним на кресленні є вигляд попереду ,який називають

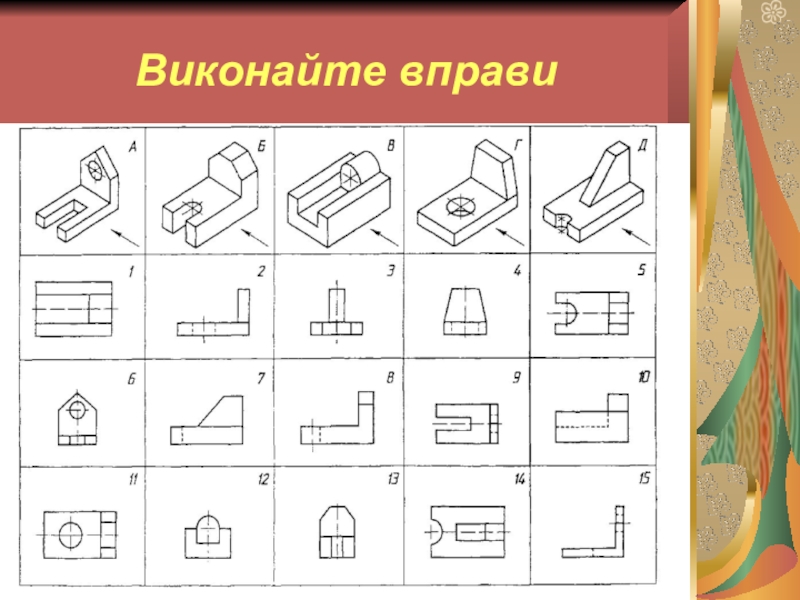

- 11. Виконайте вправи
- 12. Таблица відповідей

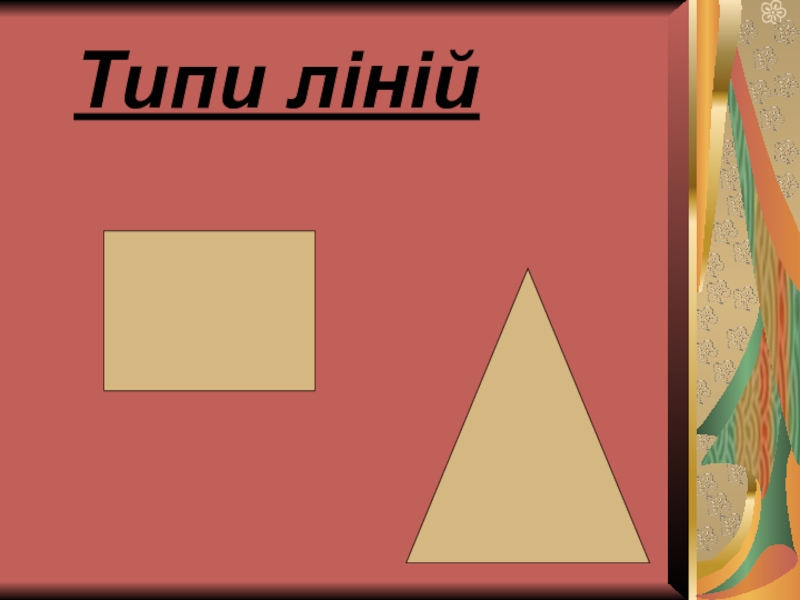

Типи ліній

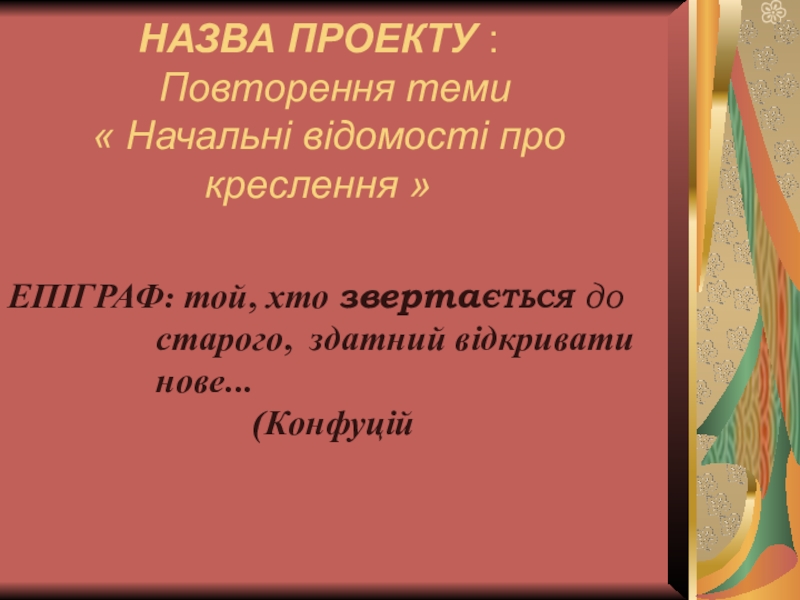

Слайд 1НАЗВА ПРОЕКТУ : Повторення теми « Начальні відомості
про креслення »

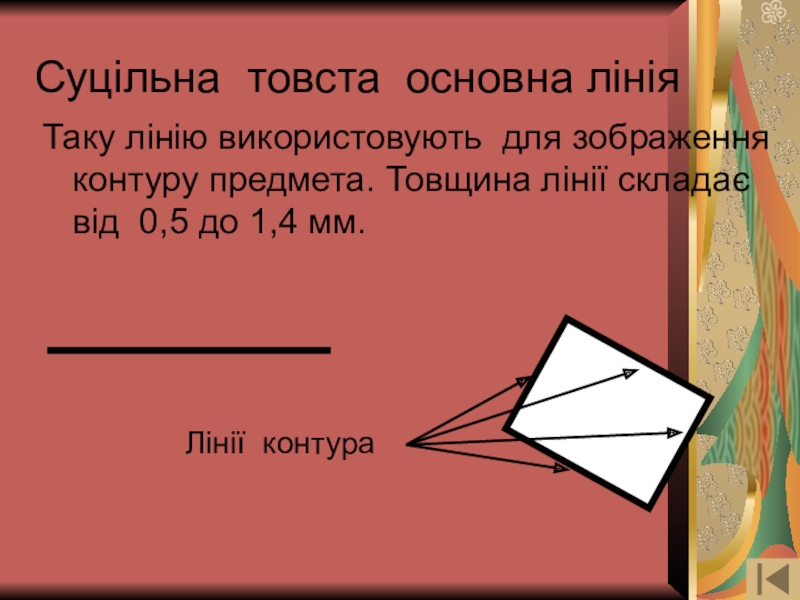

Слайд 3Суцільна товста основна лінія
Таку лінію використовують для зображення контуру предмета. Товщина
лінії складає від 0,5 до 1,4 мм.
Лінії контура

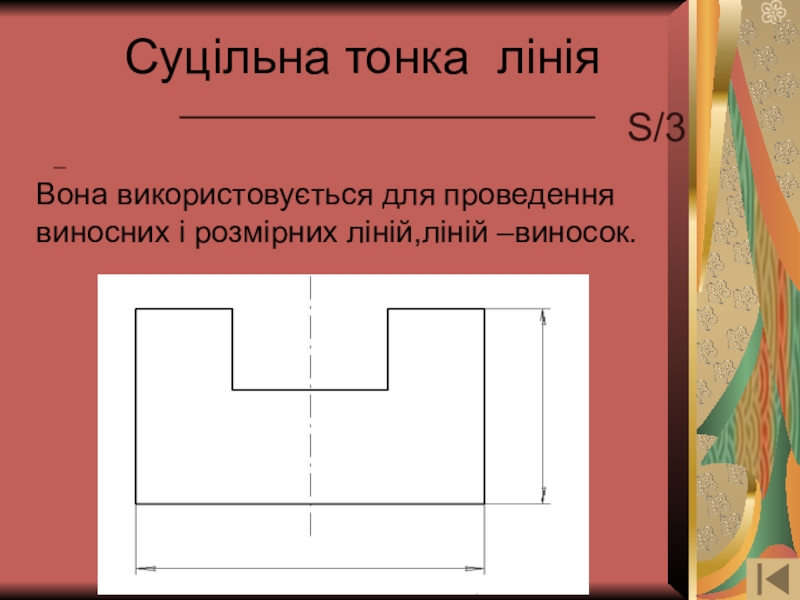

Слайд 4Вона використовується для проведення виносних і розмірних ліній,ліній –виносок.
Суцільна тонка лінія
S/3
Слайд 5Штрихпунктирна лінія

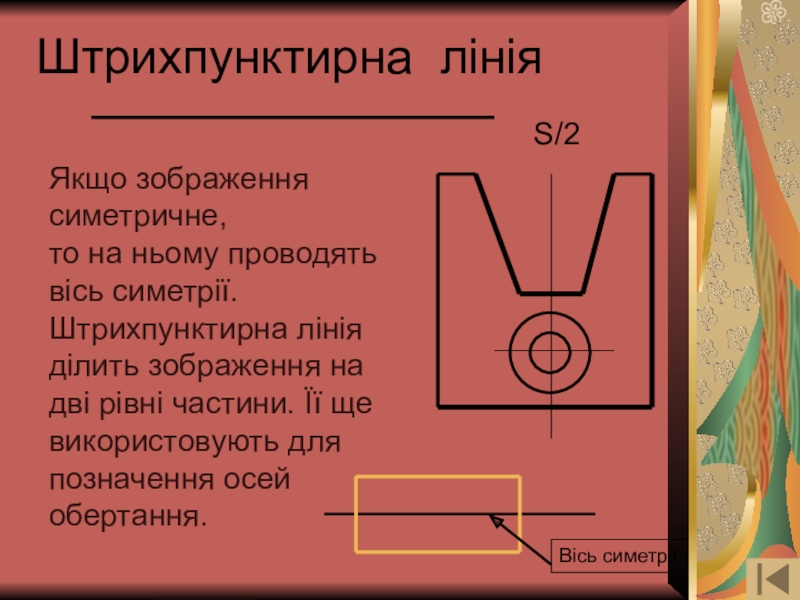

Якщо зображення симетричне,
то на ньому проводять вісь симетрії.
Штрихпунктирна лінія
ділить зображення на дві рівні частини. Її ще використовують для позначення осей обертання.
Вісь симетрії
S/2

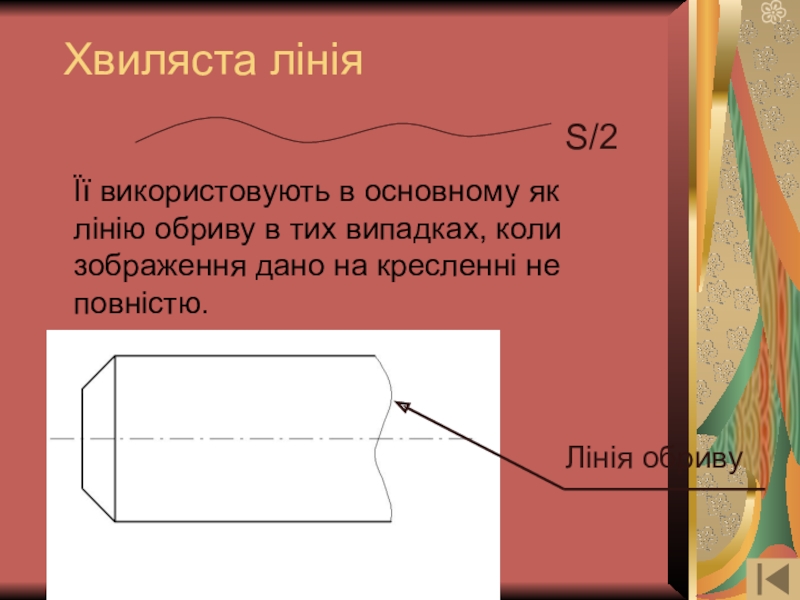

Слайд 6Хвиляста лінія
Її використовують в основному як лінію обриву в тих випадках,
коли зображення дано на кресленні не повністю.
S/2
Лінія обриву

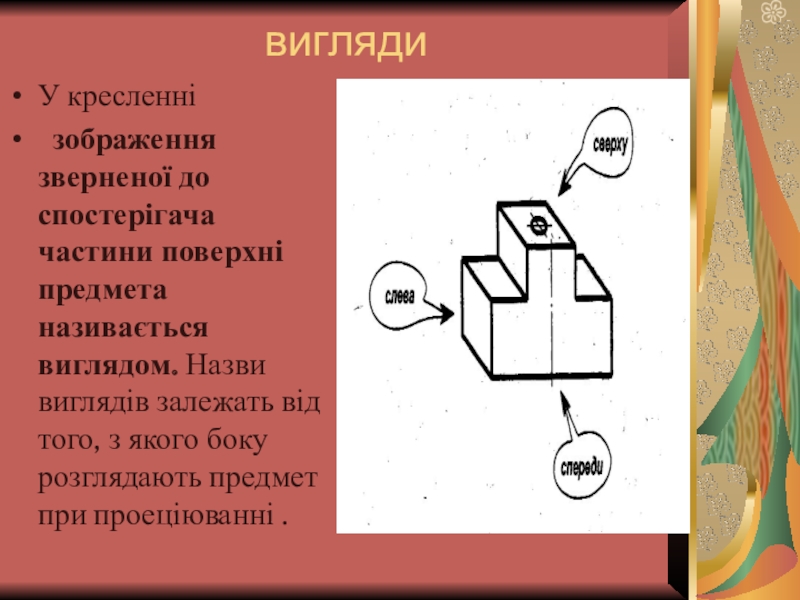

Слайд 9вигляди
У кресленні
зображення зверненої до спостерігача частини поверхні предмета називається виглядом. Назви
виглядів залежать від того, з якого боку розглядають предмет при проеціюванні .

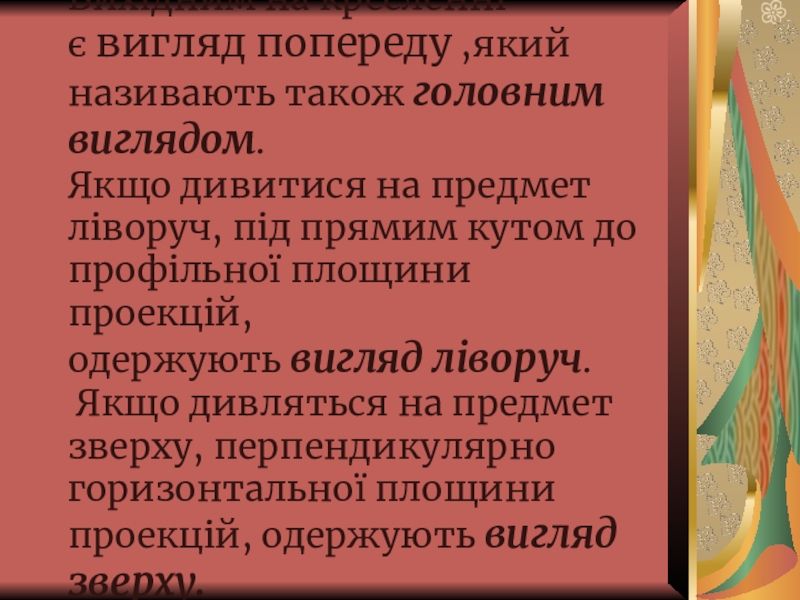

Слайд 10Вихідним на кресленні є вигляд попереду ,який називають також головним виглядом.
Якщо
дивитися на предмет ліворуч, під прямим кутом до профільної площини проекцій,
одержують вигляд ліворуч.
Якщо дивляться на предмет зверху, перпендикулярно горизонтальної площини проекцій, одержують вигляд зверху.
одержують вигляд ліворуч.
Якщо дивляться на предмет зверху, перпендикулярно горизонтальної площини проекцій, одержують вигляд зверху.
