Презентация, доклад урока производственного обучения на тему Изготовление и сборка деталей швабры

изделий из дерева»

использования
угловых концевых соединений

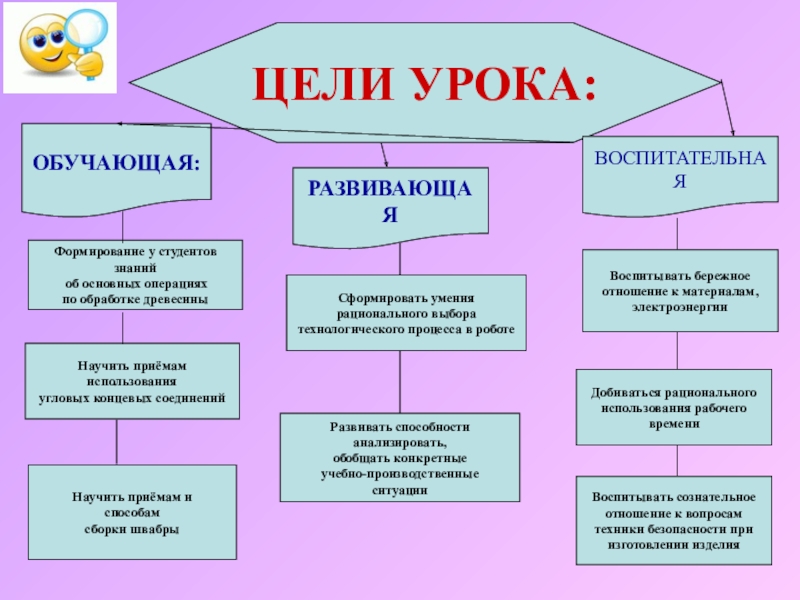

Научить приёмам и
способам
сборки швабры

Сформировать умения
рационального выбора
технологического процесса в роботе

Развивать способности анализировать,
обобщать конкретные
учебно-производственные
ситуации

Воспитывать бережное
отношение к материалам,
электроэнергии

Добиваться рационального
использования рабочего
времени

Воспитывать сознательное
отношение к вопросам
техники безопасности при
изготовлении изделия

практический, частично-поисковый

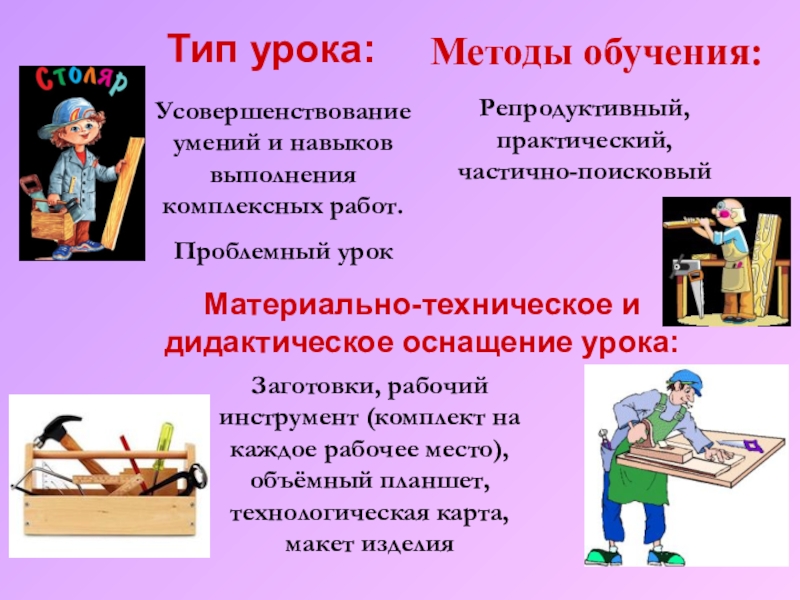

Материально-техническое и дидактическое оснащение урока:

Заготовки, рабочий инструмент (комплект на каждое рабочее место), объёмный планшет, технологическая карта, макет изделия

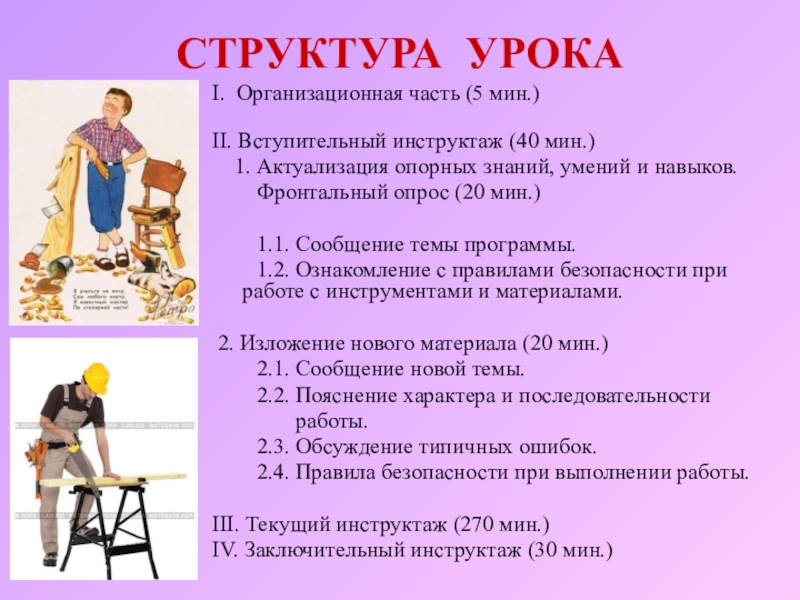

1. Актуализация опорных знаний, умений и навыков.
Фронтальный опрос (20 мин.)

1.1. Сообщение темы программы.
1.2. Ознакомление с правилами безопасности при работе с инструментами и материалами.

2. Изложение нового материала (20 мин.)
2.1. Сообщение новой темы.
2.2. Пояснение характера и последовательности
работы.
2.3. Обсуждение типичных ошибок.
2.4. Правила безопасности при выполнении работы.

III. Текущий инструктаж (270 мин.)
IV. Заключительный инструктаж (30 мин.)

по списочному составу.

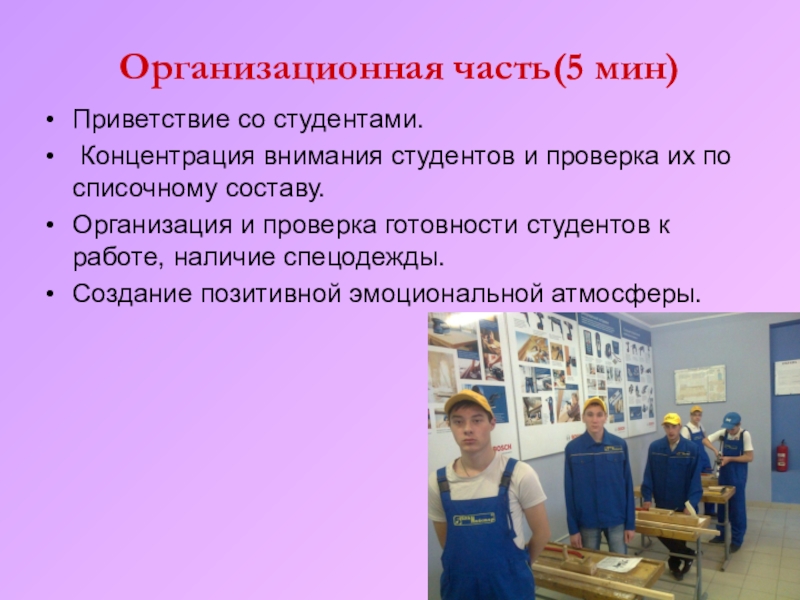

Организация и проверка готовности студентов к работе, наличие спецодежды.
Создание позитивной эмоциональной атмосферы.

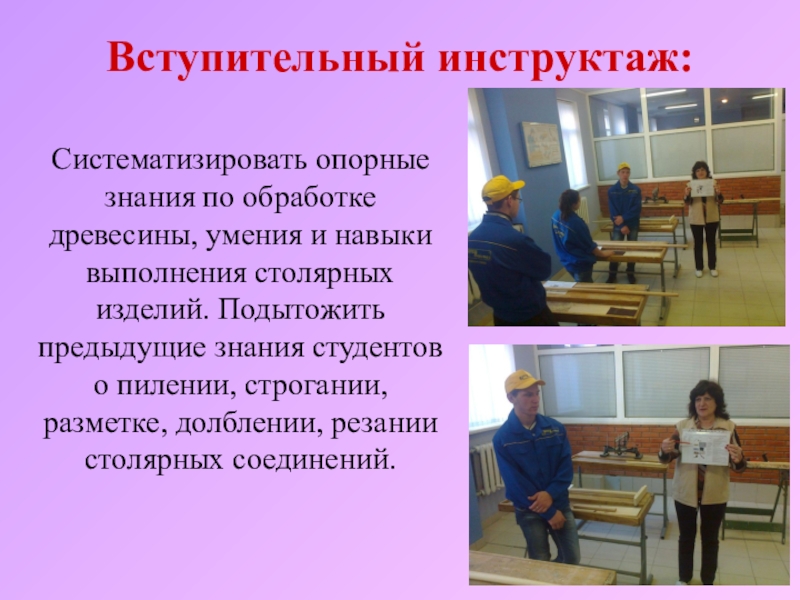

столярных изделий. Подытожить предыдущие знания студентов о пилении, строгании, разметке, долблении, резании столярных соединений.

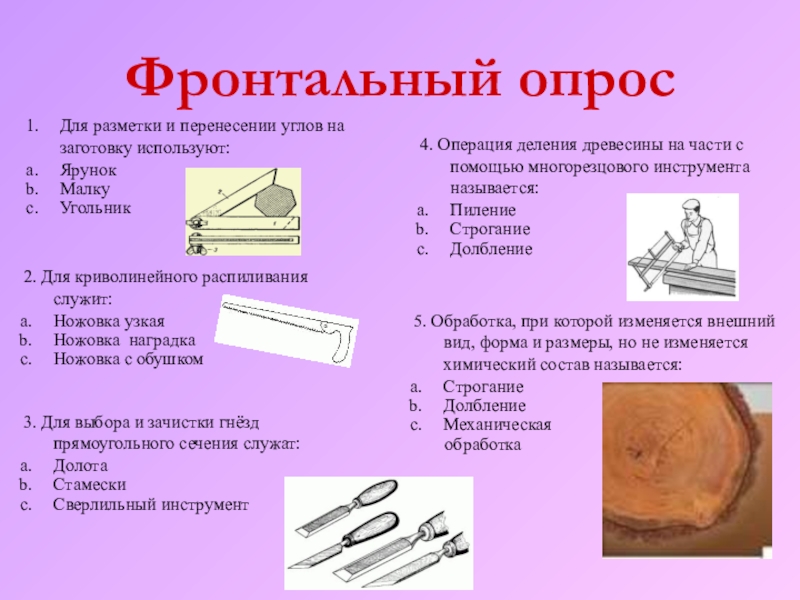

распиливания служит:
Ножовка узкая
Ножовка наградка
Ножовка с обушком

3. Для выбора и зачистки гнёзд прямоугольного сечения служат:
Долота
Стамески
Сверлильный инструмент

4. Операция деления древесины на части с помощью многорезцового инструмента называется:
Пиление
Строгание
Долбление

5. Обработка, при которой изменяется внешний вид, форма и размеры, но не изменяется химический состав называется:
Строгание
Долбление
Механическая
обработка

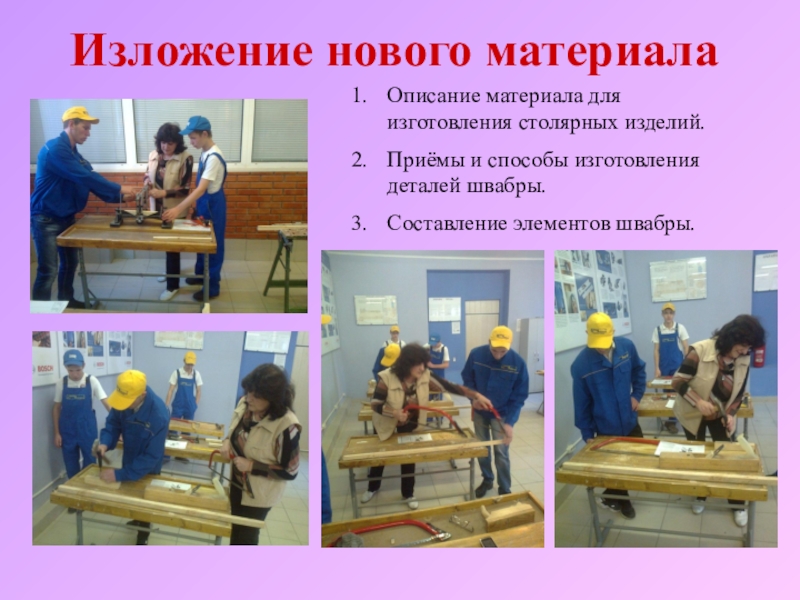

изготовления деталей швабры.
Составление элементов швабры.

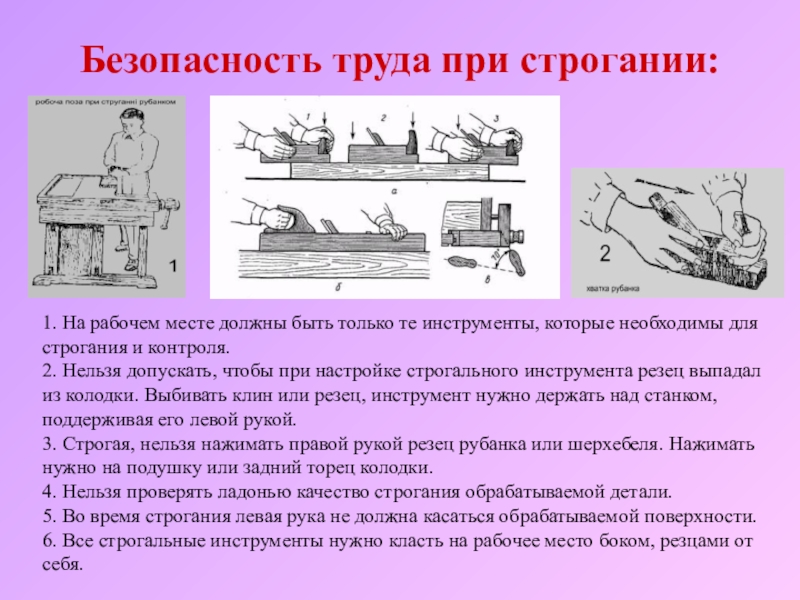

инструменты, которые необходимы для строгания и контроля. 2. Нельзя допускать, чтобы при настройке строгального инструмента резец выпадал из колодки. Выбивать клин или резец, инструмент нужно держать над станком, поддерживая его левой рукой. 3. Строгая, нельзя нажимать правой рукой резец рубанка или шерхебеля. Нажимать нужно на подушку или задний торец колодки. 4. Нельзя проверять ладонью качество строгания обрабатываемой детали. 5. Во время строгания левая рука не должна касаться обрабатываемой поверхности. 6. Все строгальные инструменты нужно класть на рабочее место боком, резцами от себя.

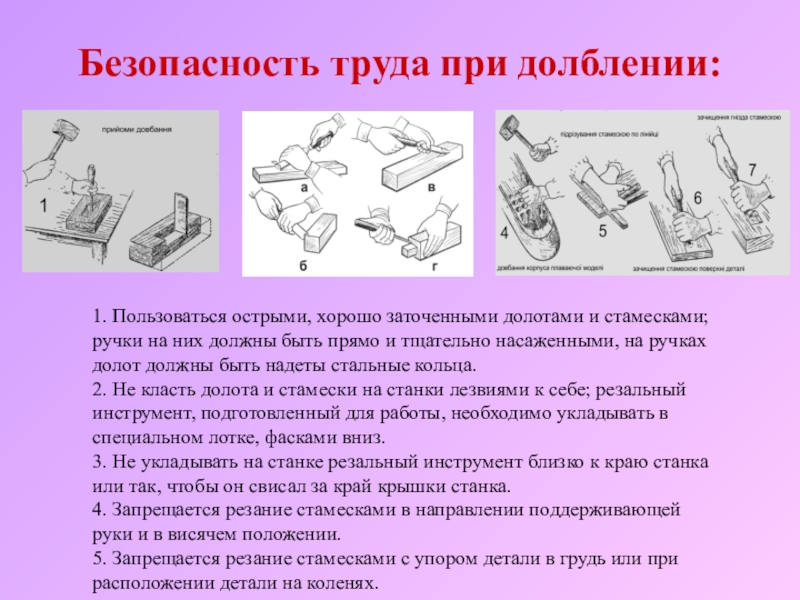

ручки на них должны быть прямо и тщательно насаженными, на ручках долот должны быть надеты стальные кольца. 2. Не класть долота и стамески на станки лезвиями к себе; резальный инструмент, подготовленный для работы, необходимо укладывать в специальном лотке, фасками вниз. 3. Не укладывать на станке резальный инструмент близко к краю станка или так, чтобы он свисал за край крышки станка. 4. Запрещается резание стамесками в направлении поддерживающей руки и в висячем положении. 5. Запрещается резание стамесками с упором детали в грудь или при расположении детали на коленях.

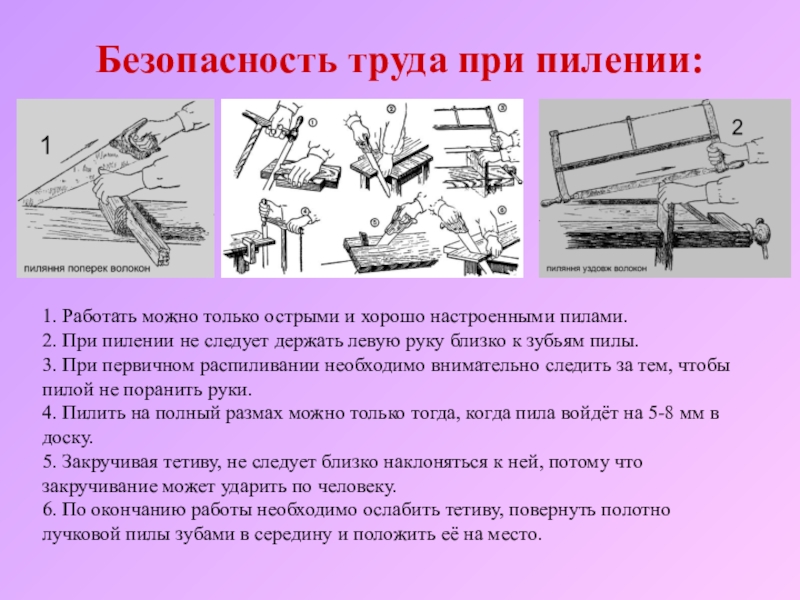

пилами. 2. При пилении не следует держать левую руку близко к зубьям пилы. 3. При первичном распиливании необходимо внимательно следить за тем, чтобы пилой не поранить руки. 4. Пилить на полный размах можно только тогда, когда пила войдёт на 5-8 мм в доску. 5. Закручивая тетиву, не следует близко наклоняться к ней, потому что закручивание может ударить по человеку. 6. По окончанию работы необходимо ослабить тетиву, повернуть полотно лучковой пилы зубами в середину и положить её на место.

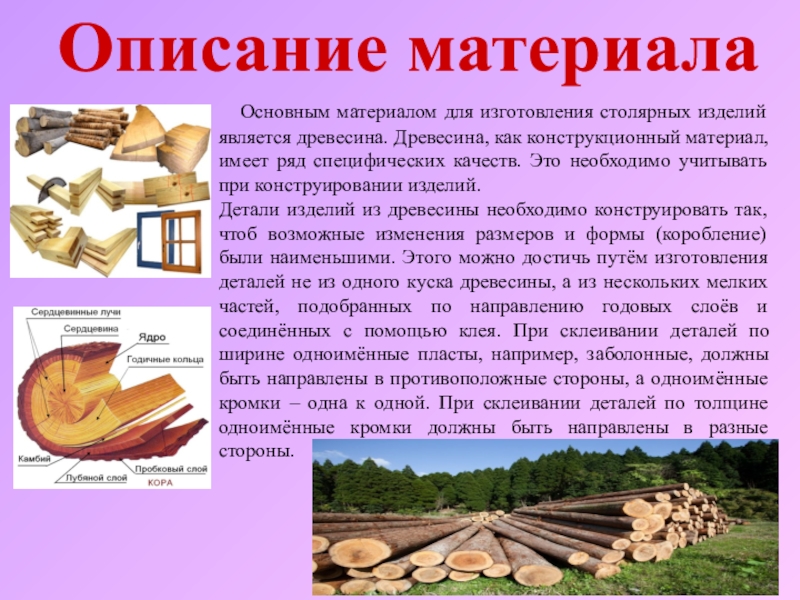

Древесина, как конструкционный материал, имеет ряд специфических качеств. Это необходимо учитывать при конструировании изделий.
Детали изделий из древесины необходимо конструировать так, чтоб возможные изменения размеров и формы (коробление) были наименьшими. Этого можно достичь путём изготовления деталей не из одного куска древесины, а из нескольких мелких частей, подобранных по направлению годовых слоёв и соединённых с помощью клея. При склеивании деталей по ширине одноимённые пласты, например, заболонные, должны быть направлены в противоположные стороны, а одноимённые кромки – одна к одной. При склеивании деталей по толщине одноимённые кромки должны быть направлены в разные стороны.

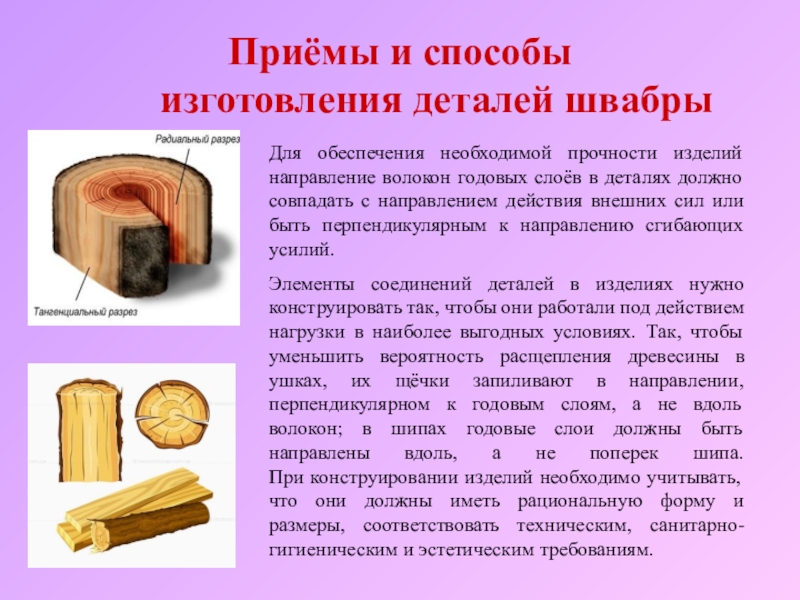

волокон годовых слоёв в деталях должно совпадать с направлением действия внешних сил или быть перпендикулярным к направлению сгибающих усилий.
Элементы соединений деталей в изделиях нужно конструировать так, чтобы они работали под действием нагрузки в наиболее выгодных условиях. Так, чтобы уменьшить вероятность расщепления древесины в ушках, их щёчки запиливают в направлении, перпендикулярном к годовым слоям, а не вдоль волокон; в шипах годовые слои должны быть направлены вдоль, а не поперек шипа. При конструировании изделий необходимо учитывать, что они должны иметь рациональную форму и размеры, соответствовать техническим, санитарно-гигиеническим и эстетическим требованиям.

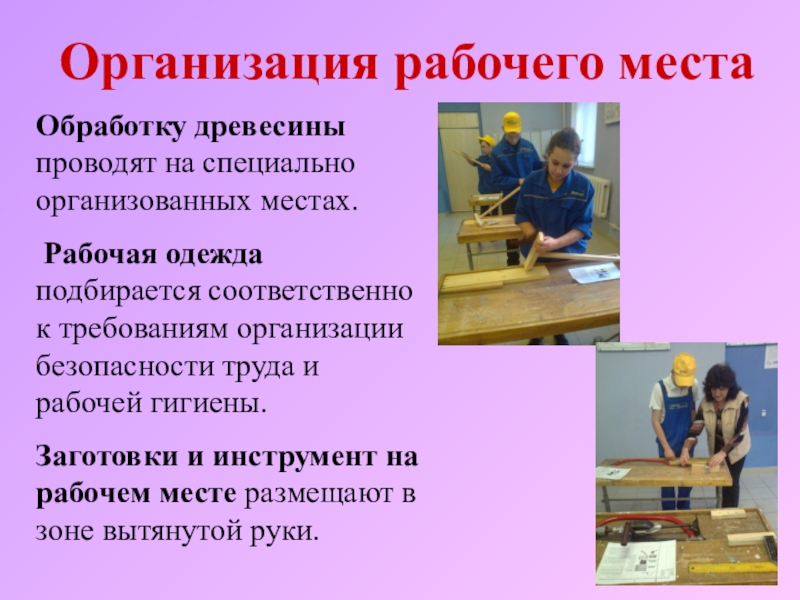

подбирается соответственно к требованиям организации безопасности труда и рабочей гигиены.
Заготовки и инструмент на рабочем месте размещают в зоне вытянутой руки.

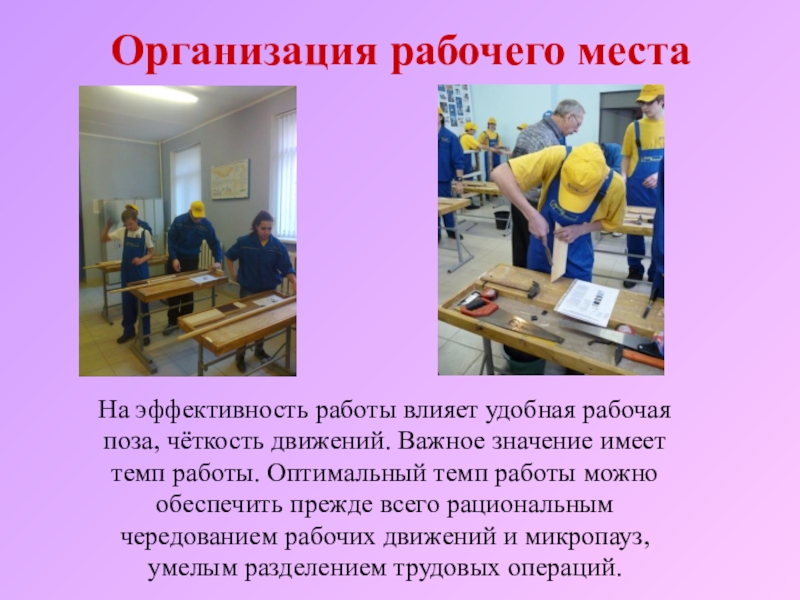

Важное значение имеет темп работы. Оптимальный темп работы можно обеспечить прежде всего рациональным чередованием рабочих движений и микропауз, умелым разделением трудовых операций.

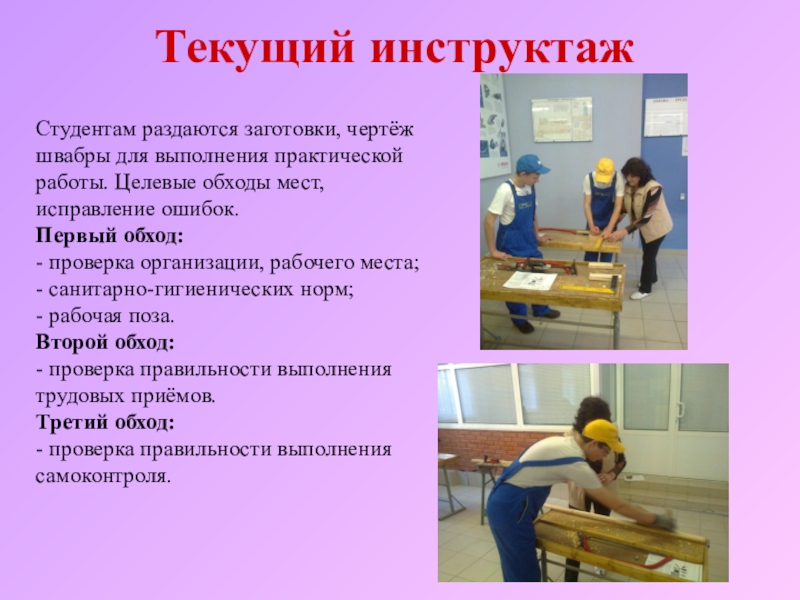

обходы мест, исправление ошибок. Первый обход: - проверка организации, рабочего места; - санитарно-гигиенических норм; - рабочая поза.  Второй обход: - проверка правильности выполнения трудовых приёмов. Третий обход: - проверка правильности выполнения самоконтроля.

со стены

Помыть окна

Сделать пугало в огороде

,, ,,, ,,,

Задания для закрепления материала

100

,

,,,

,,,

,,

,

,,

Г=Е

ПИЛЕНИЕ

СТРОГАНИЕ

ДОЛБЛЕНИЕ

типичные ошибки.

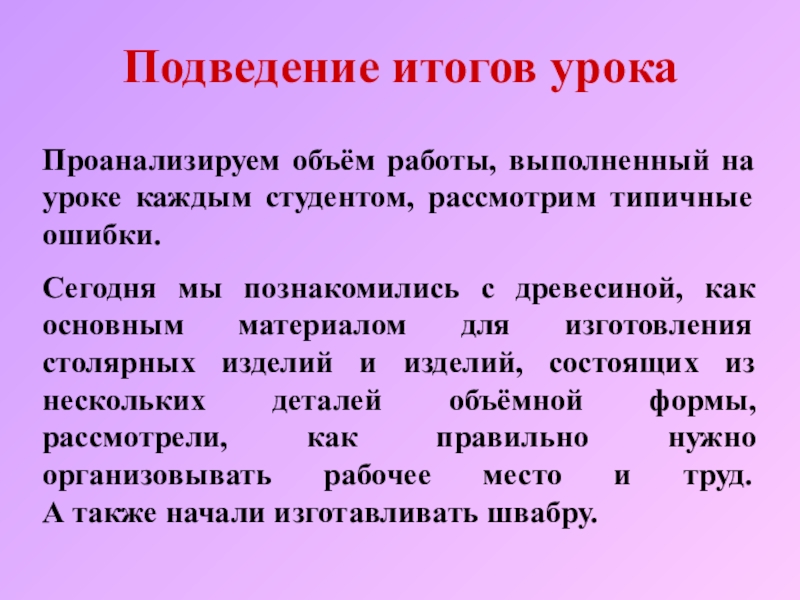

Сегодня мы познакомились с древесиной, как основным материалом для изготовления столярных изделий и изделий, состоящих из нескольких деталей объёмной формы, рассмотрели, как правильно нужно организовывать рабочее место и труд. А также начали изготавливать швабру.
