Презентация, доклад урока по теме Электрические схемы пуска асинхронного двигателя с короткозамкнутым ротором

Содержание

Реверсивная схема пуска асинхронного двигателя

Слайд 1Реверсивная схема пуска асинхронного двигателя с короткозамкнутым ротором
Урок 1.9 – 1.10
Преподаватель

– Ермолин А.П.
Реверсивная схема пуска асинхронного двигателя с короткозамкнутым роторомУрок 1.9 – 1.10Преподаватель – Ермолин А.П.

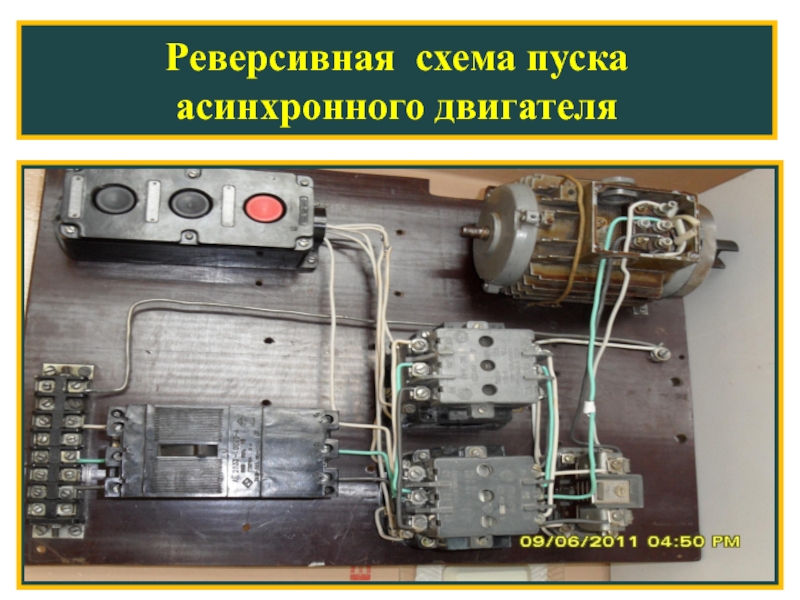

Слайд 2Реверсивная схема пуска асинхронного двигателя


Реверсивная схема пуска  асинхронного двигателя

Слайд 3Двигатель серии 4А


Подключение питающей сети

Двигатель серии 4АПодключение питающей сети

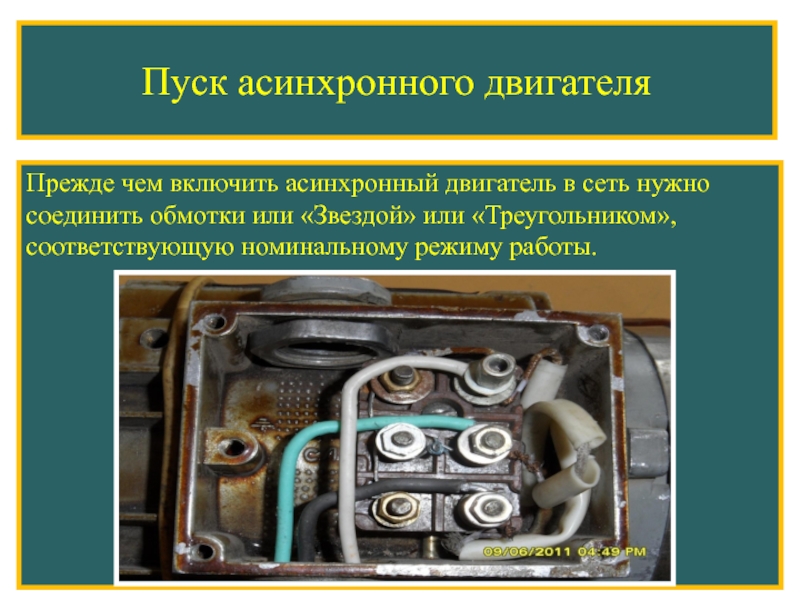

Слайд 4Пуск асинхронного двигателя
Прежде чем включить асинхронный двигатель в сеть нужно соединить

обмотки или «Звездой» или «Треугольником», соответствующую номинальному режиму работы.

Пуск асинхронного двигателяПрежде чем включить асинхронный двигатель в сеть нужно соединить обмотки или «Звездой» или «Треугольником», соответствующую

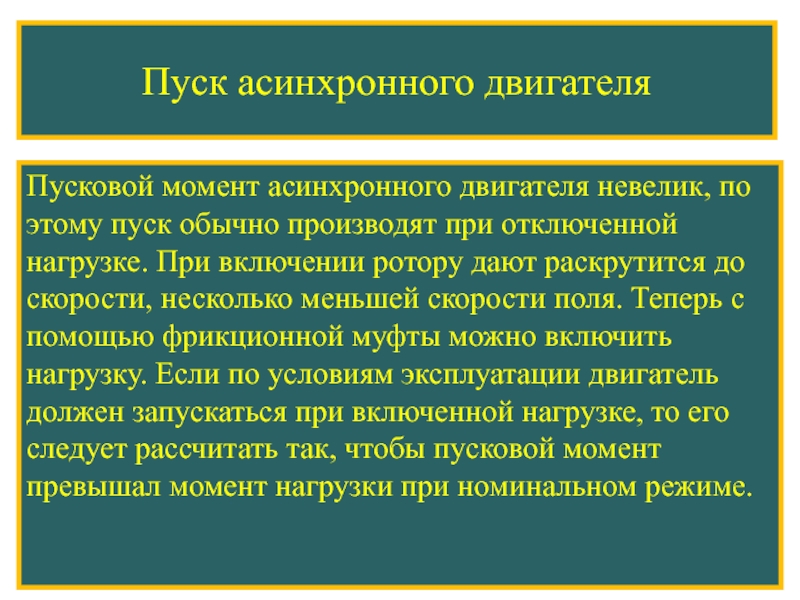

Слайд 5Пуск асинхронного двигателя
Пусковой момент асинхронного двигателя невелик, по этому пуск обычно

производят при отключенной нагрузке. При включении ротору дают раскрутится до скорости, несколько меньшей скорости поля. Теперь с помощью фрикционной муфты можно включить нагрузку. Если по условиям эксплуатации двигатель должен запускаться при включенной нагрузке, то его следует рассчитать так, чтобы пусковой момент превышал момент нагрузки при номинальном режиме.

Пуск асинхронного двигателяПусковой момент асинхронного двигателя невелик, по этому пуск обычно производят при отключенной нагрузке. При включении

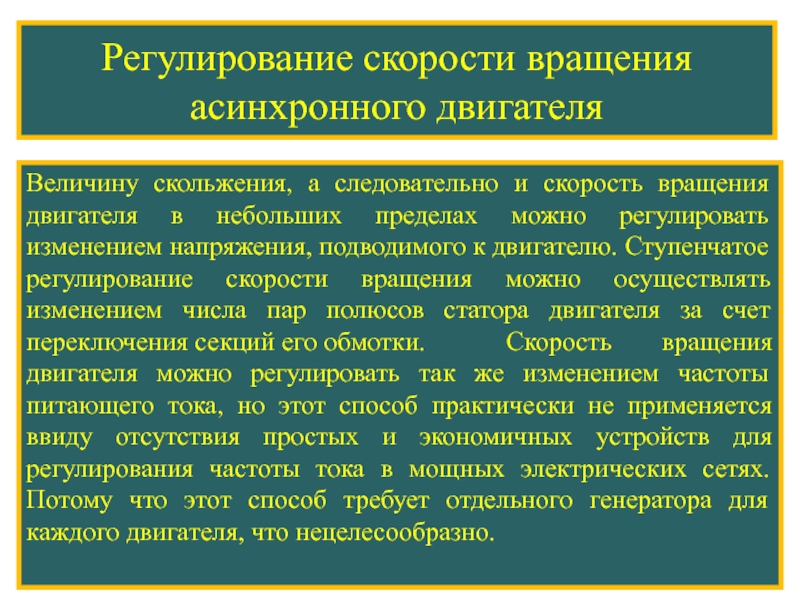

Слайд 6Регулирование скорости вращения асинхронного двигателя
Величину скольжения, а следовательно и скорость вращения

двигателя в небольших пределах можно регулировать изменением напряжения, подводимого к двигателю. Ступенчатое регулирование скорости вращения можно осуществлять изменением числа пар полюсов статора двигателя за счет переключения секций его обмотки. Скорость вращения двигателя можно регулировать так же изменением частоты питающего тока, но этот способ практически не применяется ввиду отсутствия простых и экономичных устройств для регулирования частоты тока в мощных электрических сетях. Потому что этот способ требует отдельного генератора для каждого двигателя, что нецелесообразно.
Регулирование скорости вращения асинхронного двигателяВеличину скольжения, а следовательно и скорость вращения двигателя в небольших пределах можно регулировать

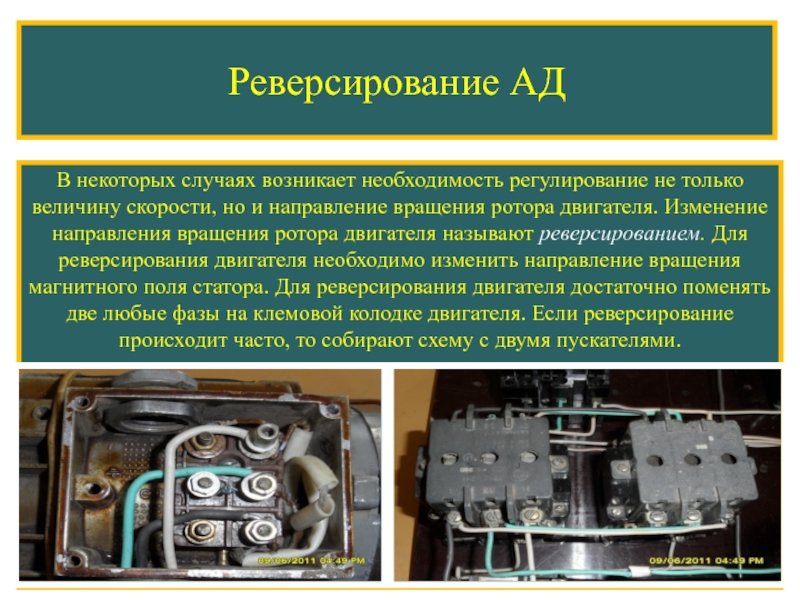

Слайд 7Реверсирование АД
В некоторых случаях возникает необходимость регулирование не только величину скорости,

но и направление вращения ротора двигателя. Изменение направления вращения ротора двигателя называют реверсированием. Для реверсирования двигателя необходимо изменить направление вращения магнитного поля статора. Для реверсирования двигателя достаточно поменять две любые фазы на клемовой колодке двигателя. Если реверсирование происходит часто, то собирают схему с двумя пускателями.

Реверсирование АДВ некоторых случаях возникает необходимость регулирование не только величину скорости, но и направление вращения ротора двигателя.

Слайд 8Электрическая схема пуска АД с КЗ-ротором (нереверсивная)




М
РТ1
РТ2
ВА
Кл

Пр1
Пр2
Кн.С
Кн.П
Кл
РТ1
РТ2

Кл.
Кл.

Электрическая схема пуска АД с КЗ-ротором (нереверсивная)МРТ1РТ2ВАКлПр1Пр2Кн.СКн.ПКлРТ1РТ2Кл.Кл.

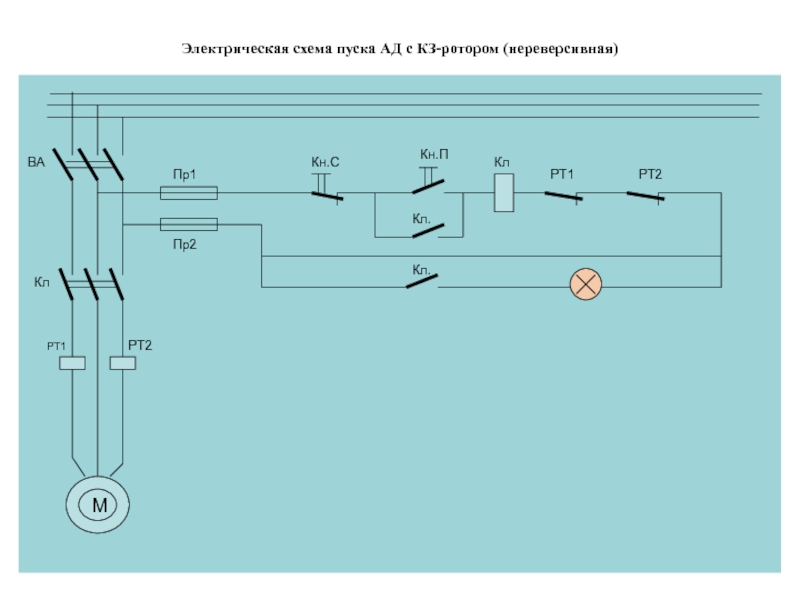

Слайд 9Электрическая схема пуска АД с КЗ-ротором (нереверсивная)




М
РТ1
РТ2
ВА
Кл

Пр1
Пр2
Кн.С
Кн.П
Кл
РТ1
РТ2

Кл.
Кл.
Включили автоматический выключатель (ВА)

Электрическая схема пуска АД с КЗ-ротором (нереверсивная)МРТ1РТ2ВАКлПр1Пр2Кн.СКн.ПКлРТ1РТ2Кл.Кл.Включили автоматический выключатель (ВА)

Слайд 10Электрическая схема пуска АД с КЗ-ротором (нереверсивная)




М
РТ1
РТ2
ВА
Кл

Пр1
Пр2
Кн.С
Кн.П
Кл
РТ1
РТ2
Кл.
Кл.
Нажали на кнопку «Пуск»




Электрическая схема пуска АД с КЗ-ротором (нереверсивная)МРТ1РТ2ВАКлПр1Пр2Кн.СКн.ПКлРТ1РТ2Кл.Кл.Нажали на кнопку «Пуск»

Слайд 11Электрическая схема пуска АД с КЗ-ротором (нереверсивная)




М
РТ1
РТ2
ВА
Кл

Пр1
Пр2
Кн.С
Кн.П
Кл
РТ1
РТ2
Кл.
Кл.

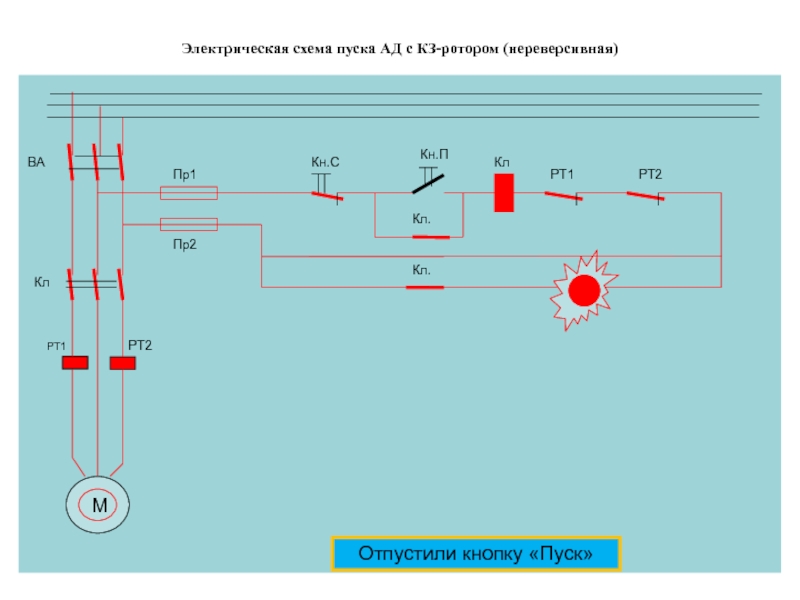

Отпустили кнопку «Пуск»




Электрическая схема пуска АД с КЗ-ротором (нереверсивная)МРТ1РТ2ВАКлПр1Пр2Кн.СКн.ПКлРТ1РТ2Кл.Кл.Отпустили кнопку «Пуск»

Слайд 12Электрическая схема пуска АД с КЗ-ротором (нереверсивная)




М
РТ1
РТ2
ВА
Кл

Пр1
Пр2
Кн.С
Кн.П
Кл
РТ1
РТ2

Кл.
Кл.

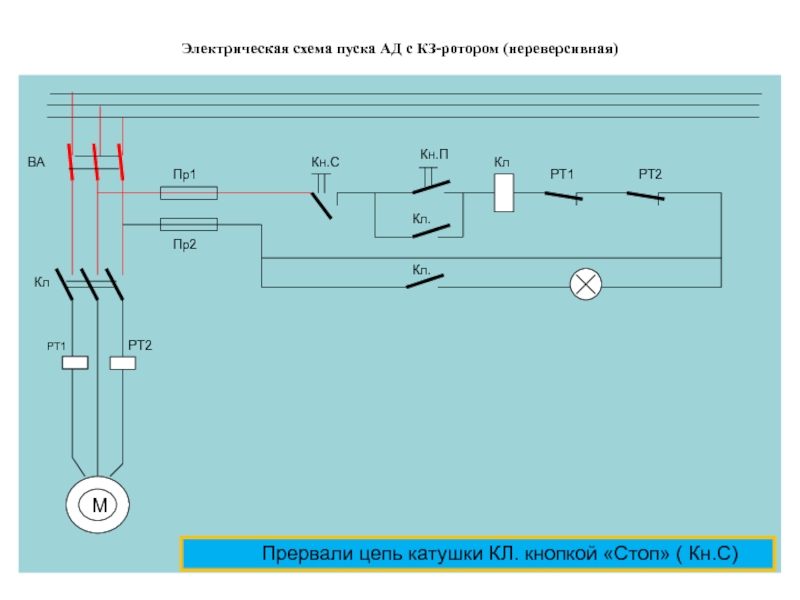

Прервали

цепь катушки КЛ. кнопкой «Стоп» ( Кн.С)
Электрическая схема пуска АД с КЗ-ротором (нереверсивная)МРТ1РТ2ВАКлПр1Пр2Кн.СКн.ПКлРТ1РТ2Кл.Кл.    Прервали цепь катушки КЛ. кнопкой «Стоп» (

Слайд 13Электрическая схема пуска АД с КЗ-ротором (нереверсивная)




М
РТ1
РТ2
ВА
Кл

Пр1
Пр2
Кн.С
Кн.П
Кл
РТ1
РТ2

Кл.
Кл.

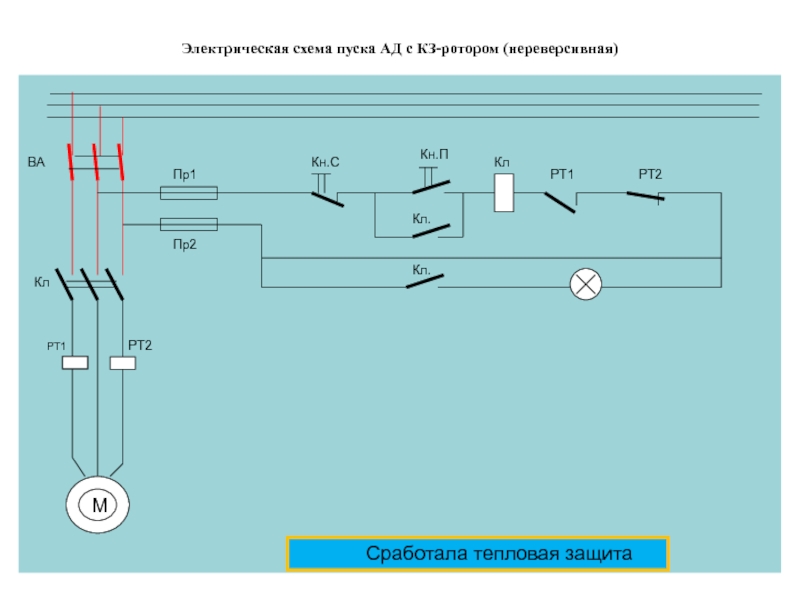

Сработала

тепловая защита
Электрическая схема пуска АД с КЗ-ротором (нереверсивная)МРТ1РТ2ВАКлПр1Пр2Кн.СКн.ПКлРТ1РТ2Кл.Кл.    Сработала тепловая защита

Слайд 14Электрическая схема пуска АД с КЗ-ротором (нереверсивная)




М
РТ1
РТ2
ВА
Кл

Пр1
Пр2
Кн.С
Кн.П
Кл
РТ1
РТ2

Кл.
Кл.

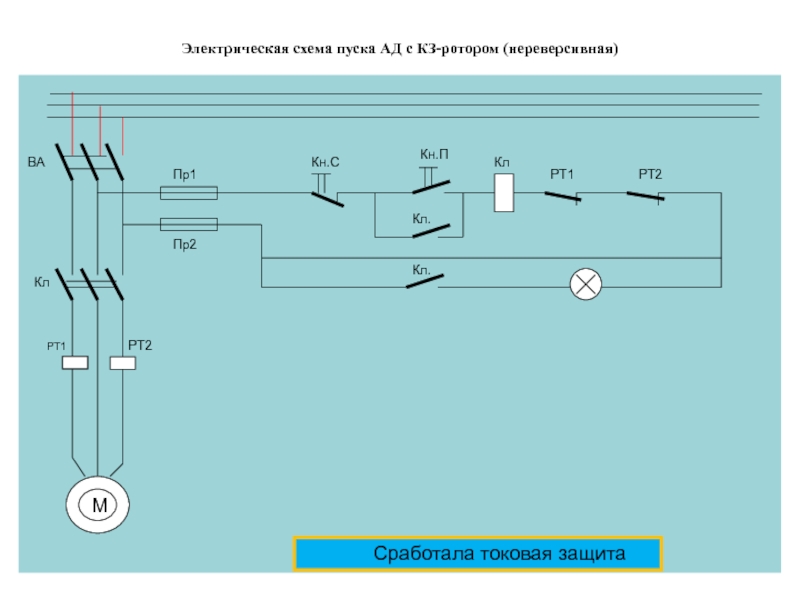

Сработала

токовая защита
Электрическая схема пуска АД с КЗ-ротором (нереверсивная)МРТ1РТ2ВАКлПр1Пр2Кн.СКн.ПКлРТ1РТ2Кл.Кл.    Сработала токовая защита

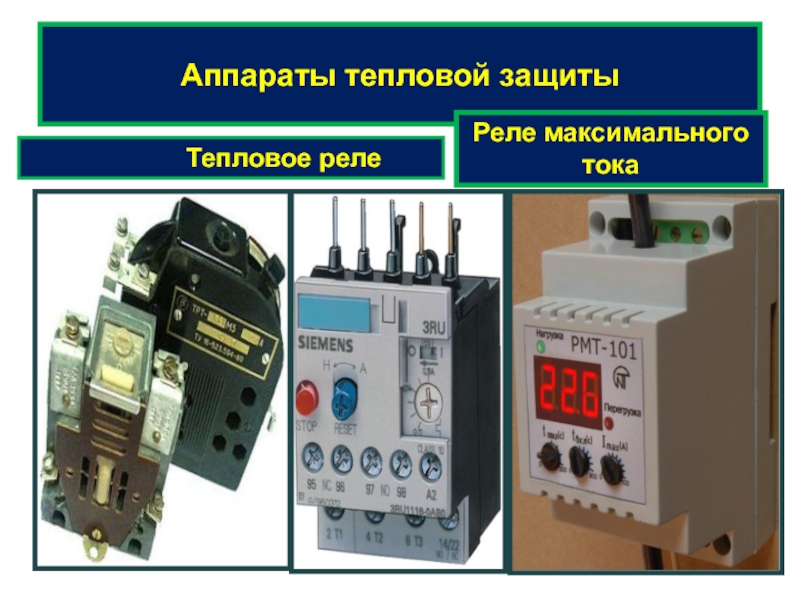

Слайд 15Аппараты тепловой защиты

Тепловое реле

Реле максимального тока

Аппараты тепловой защиты          Тепловое реле

Слайд 16Аппараты токовой защиты

Автоматы

Аппараты токовой защитыАвтоматы

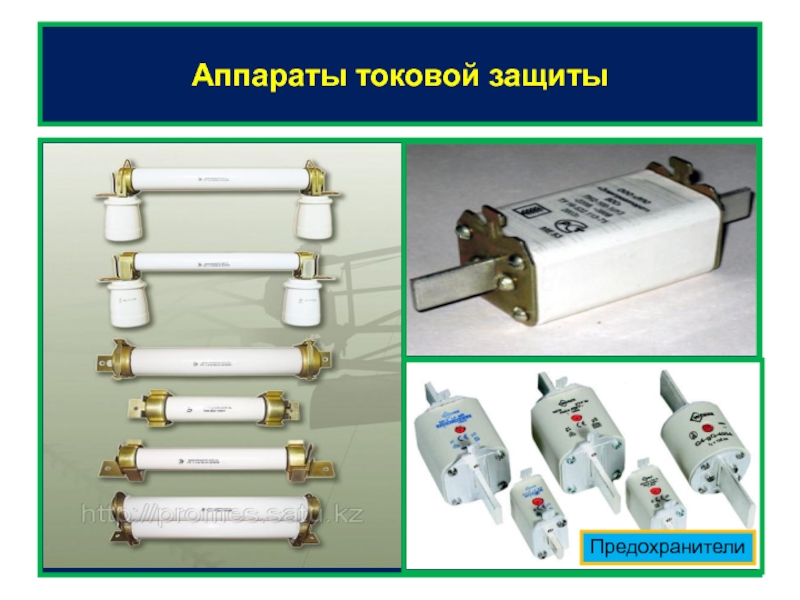

Слайд 17Аппараты токовой защиты

Предохранители

Аппараты токовой защитыПредохранители

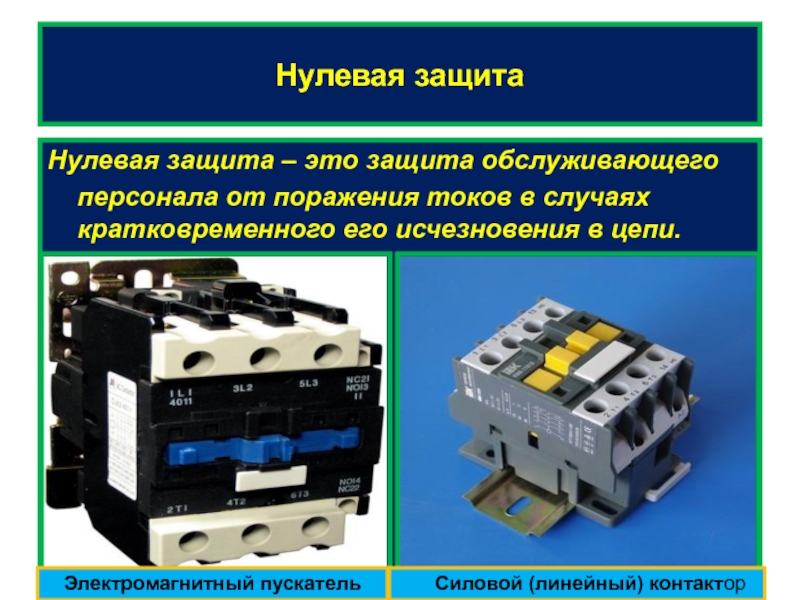

Слайд 18Нулевая защита
Нулевая защита – это защита обслуживающего
персонала от поражения

токов в случаях кратковременного его исчезновения в цепи.

Электромагнитный пускатель

Силовой (линейный) контактор

Нулевая защитаНулевая защита – это защита обслуживающего  персонала от поражения токов в случаях кратковременного его исчезновения

Слайд 19Закрепление пройденного материала
1.Из каких цепей состоит пусковая схема АД с КЗ-ротором?
-

силовой цепи;
-цепи управления.
2.Назначение силовой цепи.
-для соединения питающей цепи со
статорными обмотками двигателя.
3.Назначение цепи управления.
-для управления силовой цепью схемы
пуска.

Закрепление пройденного материала1.Из каких цепей состоит пусковая схема АД с КЗ-ротором?- силовой цепи;-цепи управления.2.Назначение силовой цепи.-для соединения

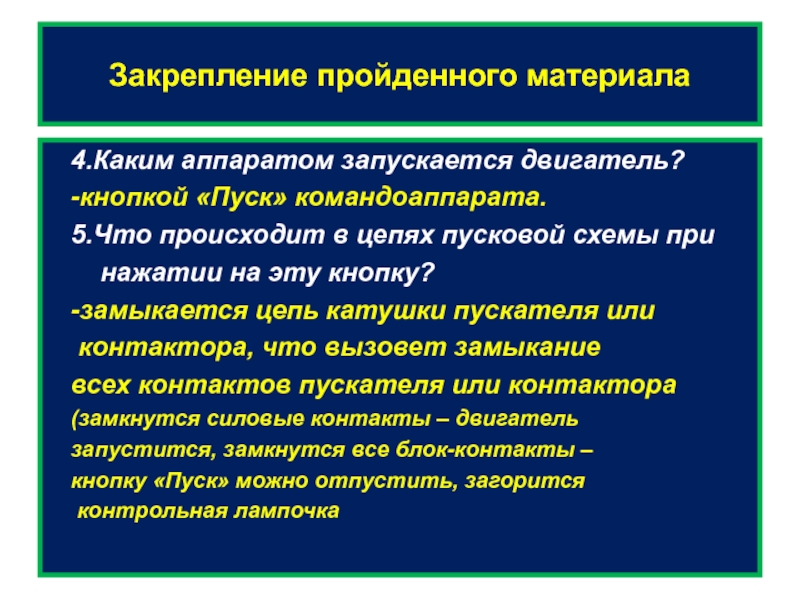

Слайд 20Закрепление пройденного материала
4.Каким аппаратом запускается двигатель?
-кнопкой «Пуск» командоаппарата.
5.Что происходит в цепях

пусковой схемы при
нажатии на эту кнопку?
-замыкается цепь катушки пускателя или
контактора, что вызовет замыкание
всех контактов пускателя или контактора
(замкнутся силовые контакты – двигатель
запустится, замкнутся все блок-контакты –
кнопку «Пуск» можно отпустить, загорится
контрольная лампочка
Закрепление пройденного материала4.Каким аппаратом запускается двигатель?-кнопкой «Пуск» командоаппарата.5.Что происходит в цепях пусковой схемы при   нажатии

Слайд 21Закрепление пройденного материала
6.Как выключить электродвигатель?
-нажатием на кнопку «Стоп», что вызовет
размыкание

цепи катушки пускового
Аппарата.
7.Какими аппаратами произойдет выключение
электродвигателя при аварийных режимах
его работы.
-при больших токах – автоматом или
предохранителем, при чрезмерном нагреве
статорных обмоток – тепловым реле или
реле максимального тока.
Закрепление пройденного материала6.Как выключить электродвигатель?-нажатием на кнопку «Стоп», что вызовет размыкание цепи катушки пускового Аппарата.7.Какими аппаратами произойдет

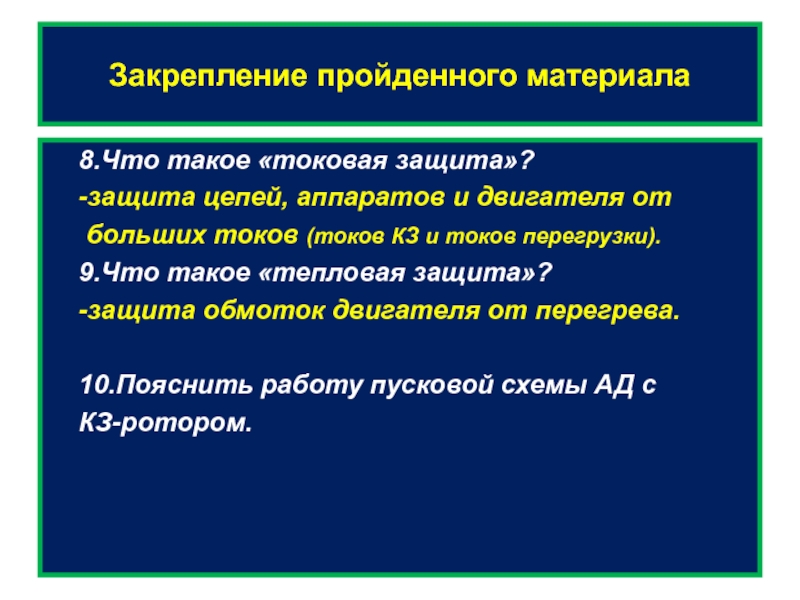

Слайд 22Закрепление пройденного материала
8.Что такое «токовая защита»?
-защита цепей, аппаратов и двигателя от

больших токов (токов КЗ и токов перегрузки).
9.Что такое «тепловая защита»?
-защита обмоток двигателя от перегрева.

10.Пояснить работу пусковой схемы АД с
КЗ-ротором.

Закрепление пройденного материала8.Что такое «токовая защита»?-защита цепей, аппаратов и двигателя от больших токов (токов КЗ и токов

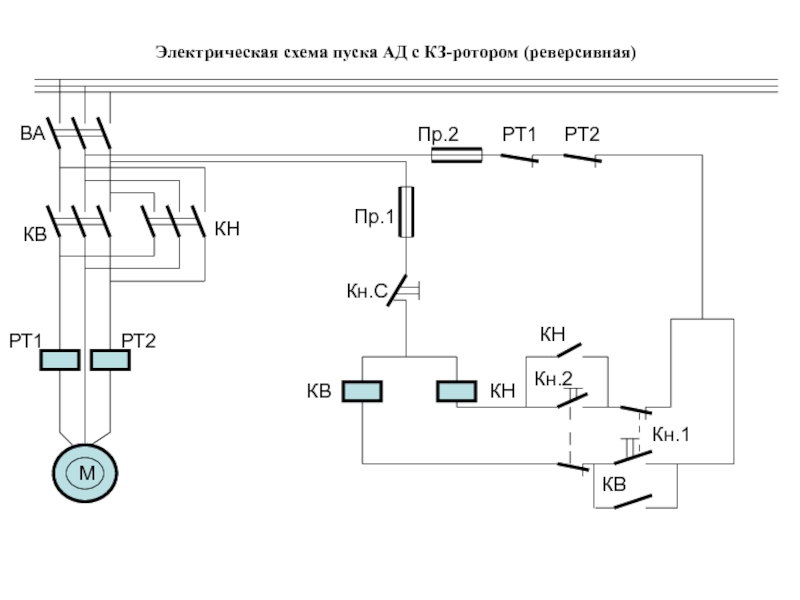

Слайд 23Электрическая схема пуска АД с КЗ-ротором (реверсивная)
ВА
КВ
КН

М


РТ1
РТ2
Кн.С


КВ
КН
Кн.2
Кн.1
КН
КВ
РТ1
РТ2
Пр.1
Пр.2

Электрическая схема пуска АД с КЗ-ротором (реверсивная)ВАКВКНМРТ1РТ2Кн.СКВКНКн.2Кн.1КНКВРТ1РТ2Пр.1Пр.2

Слайд 24Электрическая схема пуска АД с КЗ-ротором (реверсивная)
ВА
КВ
КН

М


РТ1
РТ2
Кн.С


КВ
КН
Кн.П2
Кн.П1
КН
КВ
РТ1
РТ2
Пр.1
Пр.2
Нажали на

Кн.П1, по катушке КВ прошёл ток
Электрическая схема пуска АД с КЗ-ротором (реверсивная)ВАКВКНМРТ1РТ2Кн.СКВКНКн.П2Кн.П1КНКВРТ1РТ2Пр.1Пр.2   Нажали на Кн.П1, по катушке КВ прошёл ток

Слайд 25Электрическая схема пуска АД с КЗ-ротором (реверсивная)
ВА
КВ
КН

М


РТ1
РТ2
Кн.С


КВ
КН
Кн.П2
Кн.П1
КН
КВ
РТ1
РТ2
Пр.1
Пр.2

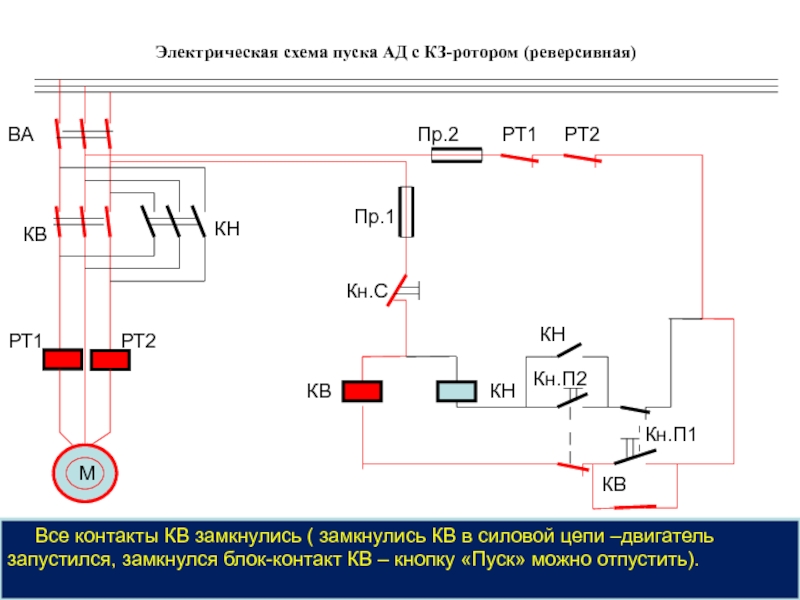

Все контакты

КВ замкнулись ( замкнулись КВ в силовой цепи –двигатель запустился, замкнулся блок-контакт КВ – кнопку «Пуск» можно отпустить).

Электрическая схема пуска АД с КЗ-ротором (реверсивная)ВАКВКНМРТ1РТ2Кн.СКВКНКн.П2Кн.П1КНКВРТ1РТ2Пр.1Пр.2   Все контакты КВ замкнулись ( замкнулись КВ в

Слайд 26Электрическая схема пуска АД с КЗ-ротором (реверсивная)
ВА
КВ
КН

М


РТ1
РТ2
Кн.С


КВ
КН
Кн.П2
Кн.П1
КН
КВ
РТ1
РТ2
Пр.1
Пр.2

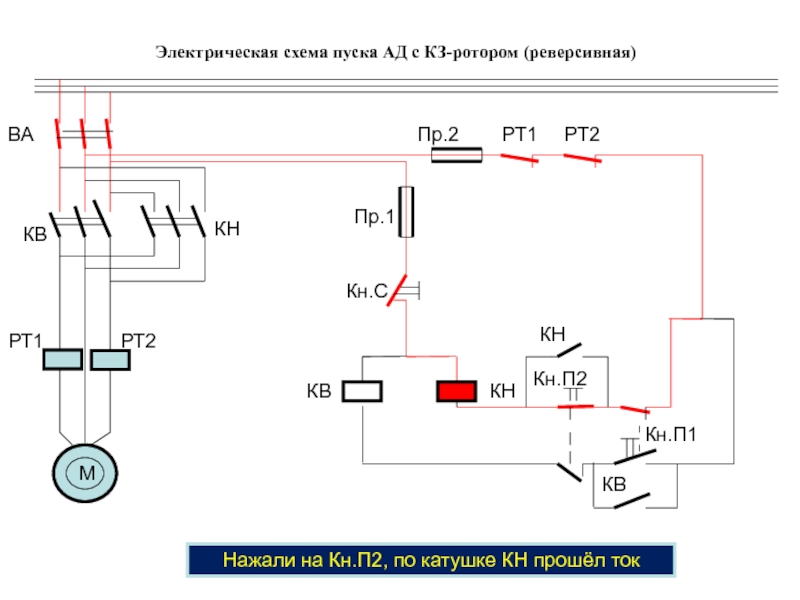

Нажали на

Кн.П2, по катушке КН прошёл ток
Электрическая схема пуска АД с КЗ-ротором (реверсивная)ВАКВКНМРТ1РТ2Кн.СКВКНКн.П2Кн.П1КНКВРТ1РТ2Пр.1Пр.2   Нажали на Кн.П2, по катушке КН прошёл ток

Слайд 27Электрическая схема пуска АД с КЗ-ротором (реверсивная)
ВА
КВ
КН

М


РТ1
РТ2
Кн.С


КВ
КН
Кн.П2
Кн.П1
КН
КВ
РТ1
РТ2
Пр.1
Пр.2

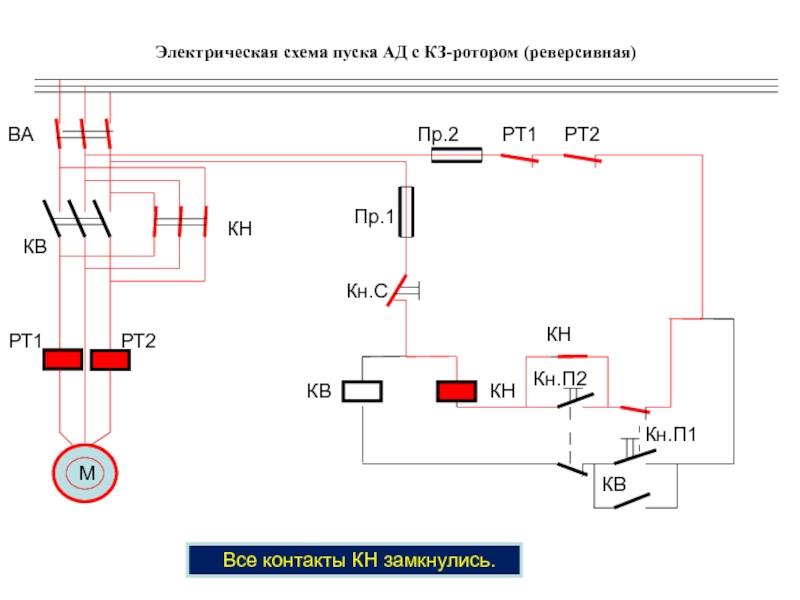

Все контакты

КН замкнулись.
Электрическая схема пуска АД с КЗ-ротором (реверсивная)ВАКВКНМРТ1РТ2Кн.СКВКНКн.П2Кн.П1КНКВРТ1РТ2Пр.1Пр.2   Все контакты КН замкнулись.

Слайд 28Электрическая схема пуска АД с КЗ-ротором (реверсивная)
ВА
КВ
КН

М


РТ1
РТ2
Кн.С


КВ
КН
Кн.2
Кн.1
КН
КВ
РТ1
РТ2
Пр.1
Пр.2

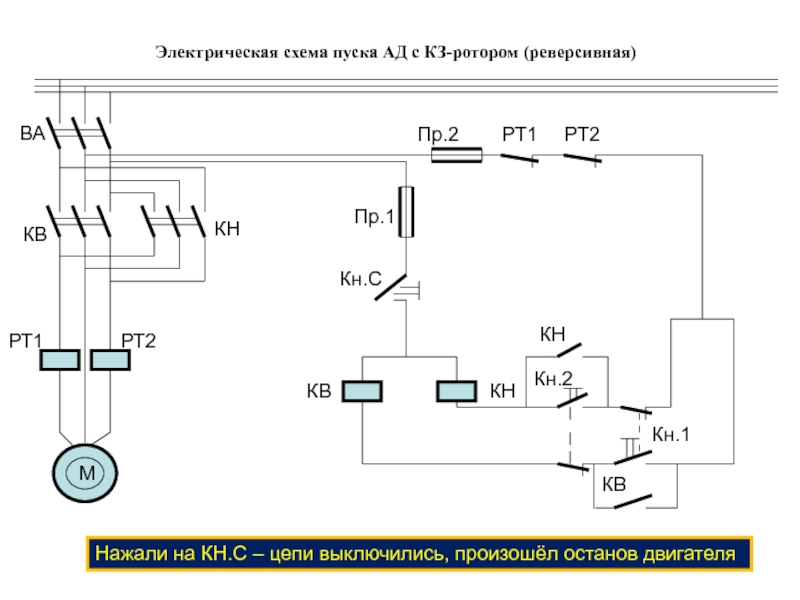

Нажали на КН.С – цепи

выключились, произошёл останов двигателя
Электрическая схема пуска АД с КЗ-ротором (реверсивная)ВАКВКНМРТ1РТ2Кн.СКВКНКн.2Кн.1КНКВРТ1РТ2Пр.1Пр.2Нажали на КН.С – цепи выключились, произошёл останов двигателя
