Презентация, доклад урока Нарезание внутренней резьбы

резцами»

Разработала:

преподаватель
Берсенева Елена Александровна

достигается выполнением следующих задач:
1. Освоить технологию выполнения приемов по нарезанию внутренней треугольной резьбы резцами;
2. Повторить правила безопасной работы на металлорежущих станках;
3. Научить организации работы при выполнении нарезания внутренней треугольной резьбы резцами;
4. Проверить уровень усвоения умений и закрепления знаний.

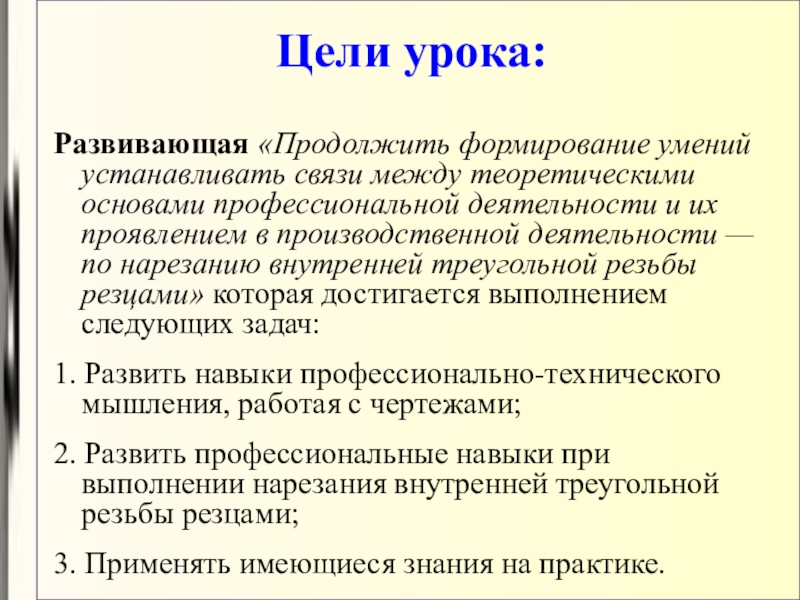

деятельности и их проявлением в производственной деятельности — по нарезанию внутренней треугольной резьбы резцами» которая достигается выполнением следующих задач:
1. Развить навыки профессионально-технического мышления, работая с чертежами;
2. Развить профессиональные навыки при выполнении нарезания внутренней треугольной резьбы резцами;
3. Применять имеющиеся знания на практике.

условию овладения профессией и положительных мотивов учения и труда» которая достигается задачей:
1. Воспитать чувство сознательного и ответственного отношения за качество выполняемой работы: аккуратность, внимательность, координированность движений, терпиливости, культуры труда.

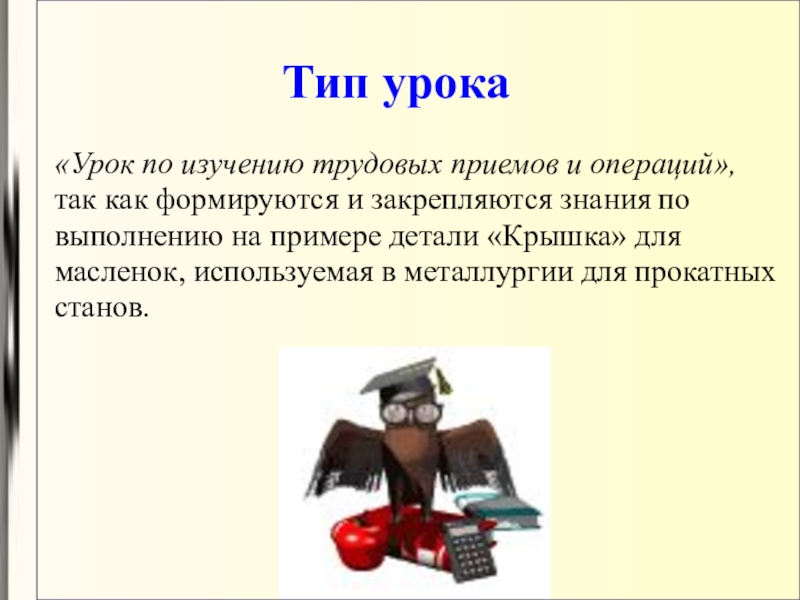

и закрепляются знания по выполнению на примере детали «Крышка» для масленок, используемая в металлургии для прокатных станов.

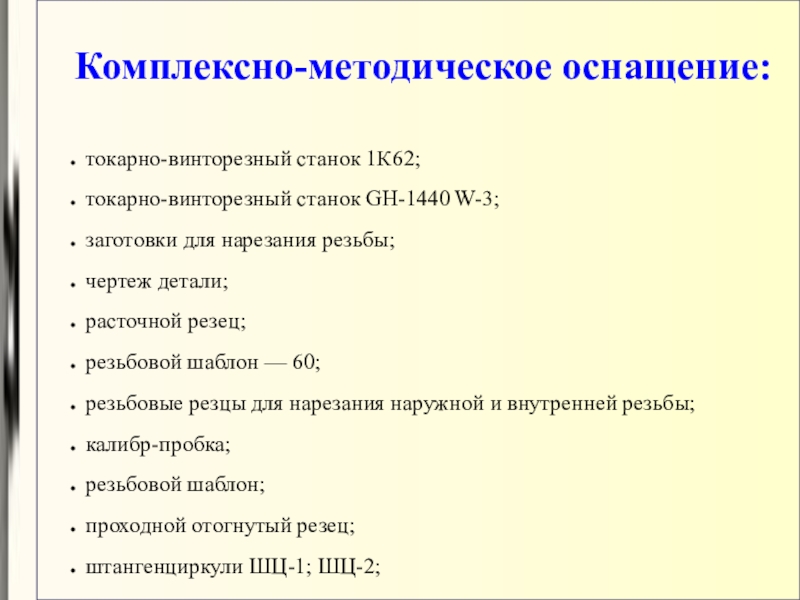

нарезания резьбы;
чертеж детали;
расточной резец;
резьбовой шаблон — 60;
резьбовые резцы для нарезания наружной и внутренней резьбы;
калибр-пробка;
резьбовой шаблон;
проходной отогнутый резец;
штангенциркули ШЦ-1; ШЦ-2;

поверхностей»; планшет «Нарезание резьбы резцами»; защитные очки; щетка-смётка; крючок для отвода и удаления стружки.

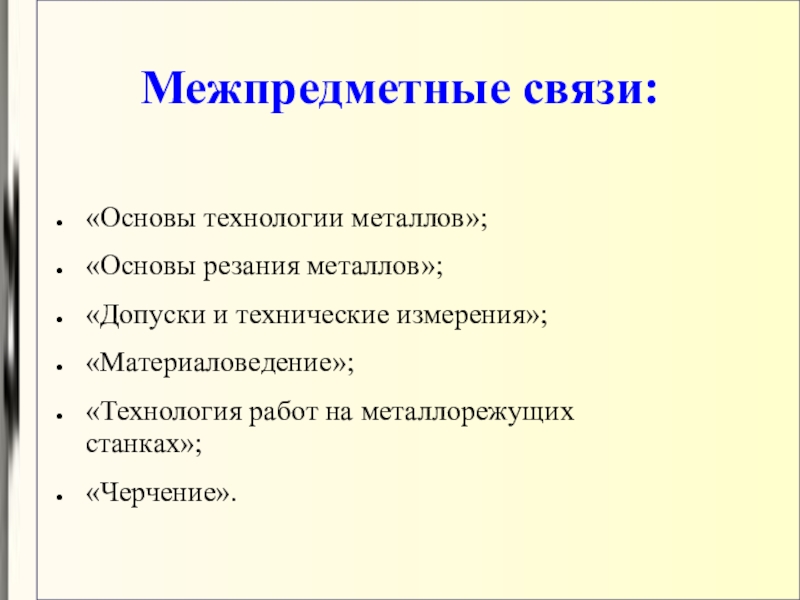

металлорежущих станках»;
«Черчение».

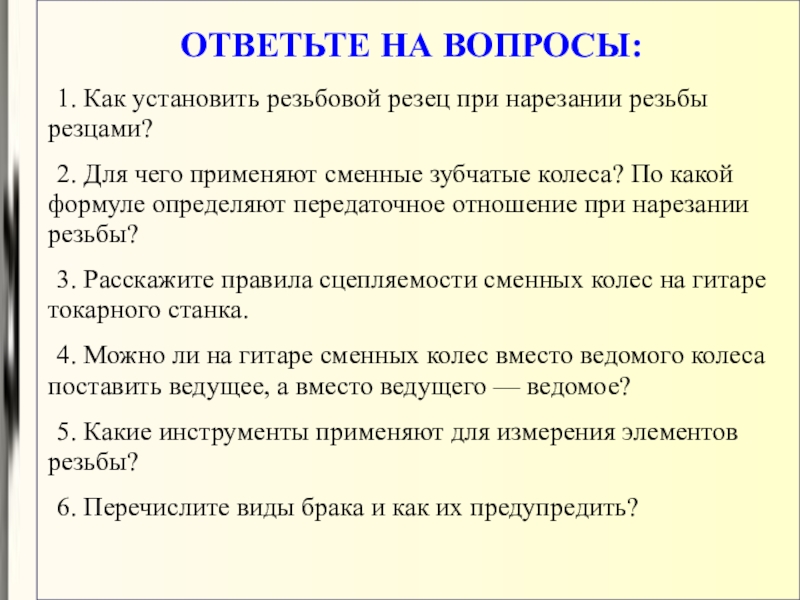

Для чего применяют сменные зубчатые колеса? По какой формуле определяют передаточное отношение при нарезании резьбы?
3. Расскажите правила сцепляемости сменных колес на гитаре токарного станка.
4. Можно ли на гитаре сменных колес вместо ведомого колеса поставить ведущее, а вместо ведущего — ведомое?
5. Какие инструменты применяют для измерения элементов резьбы?
6. Перечислите виды брака и как их предупредить?

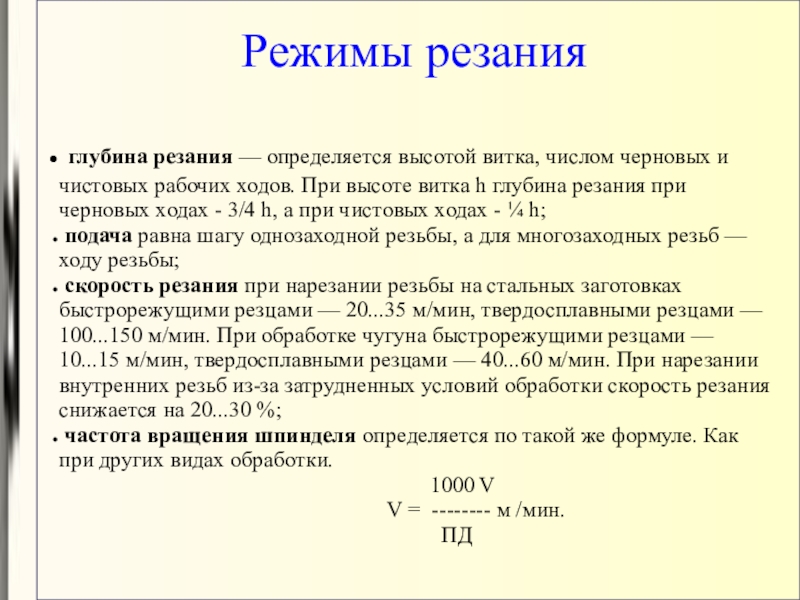

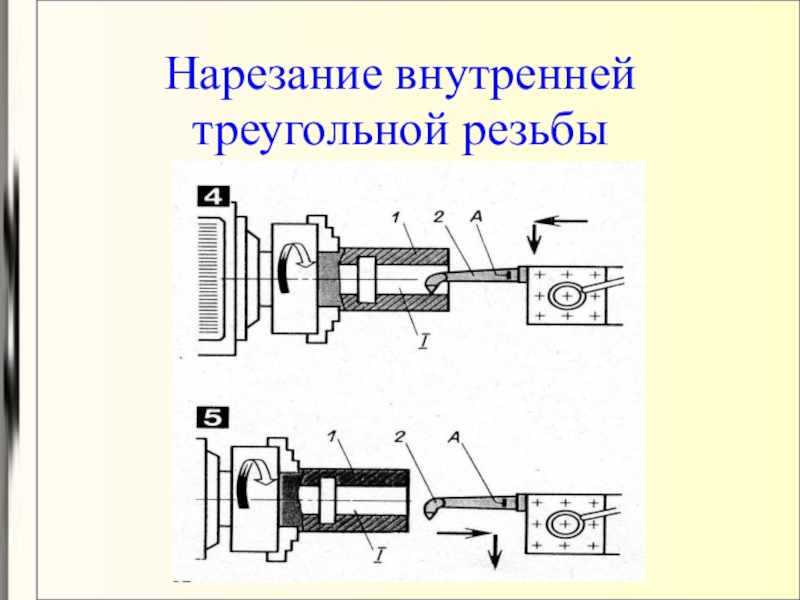

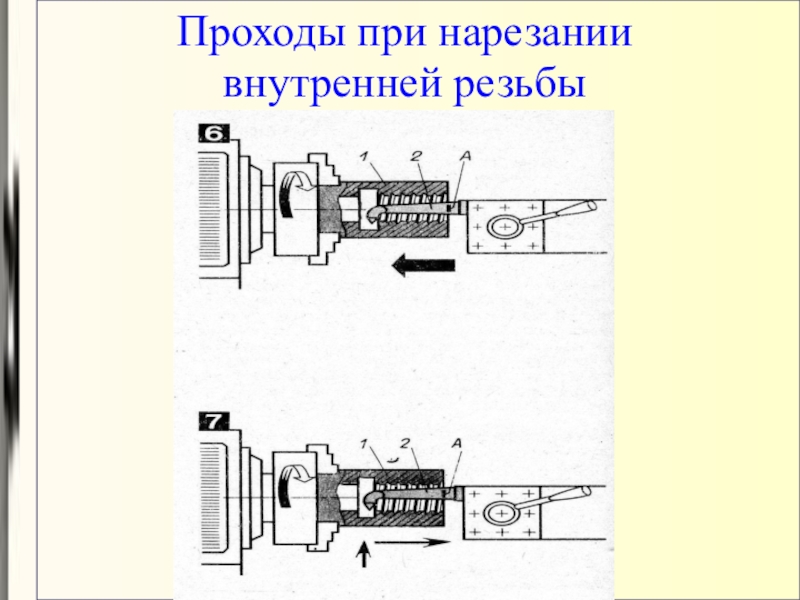

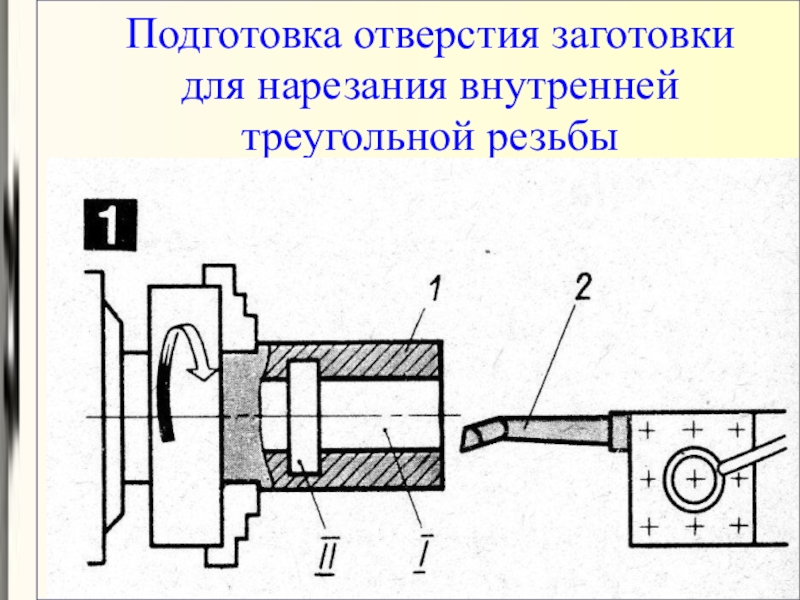

чистовых рабочих ходов. При высоте витка h глубина резания при черновых ходах - 3/4 h, а при чистовых ходах - ¼ h;
подача равна шагу однозаходной резьбы, а для многозаходных резьб — ходу резьбы;
скорость резания при нарезании резьбы на стальных заготовках быстрорежущими резцами — 20...35 м/мин, твердосплавными резцами — 100...150 м/мин. При обработке чугуна быстрорежущими резцами — 10...15 м/мин, твердосплавными резцами — 40...60 м/мин. При нарезании внутренних резьб из-за затрудненных условий обработки скорость резания снижается на 20...30 %;
частота вращения шпинделя определяется по такой же формуле. Как при других видах обработки.
1000 V
V = -------- м /мин.
ПД

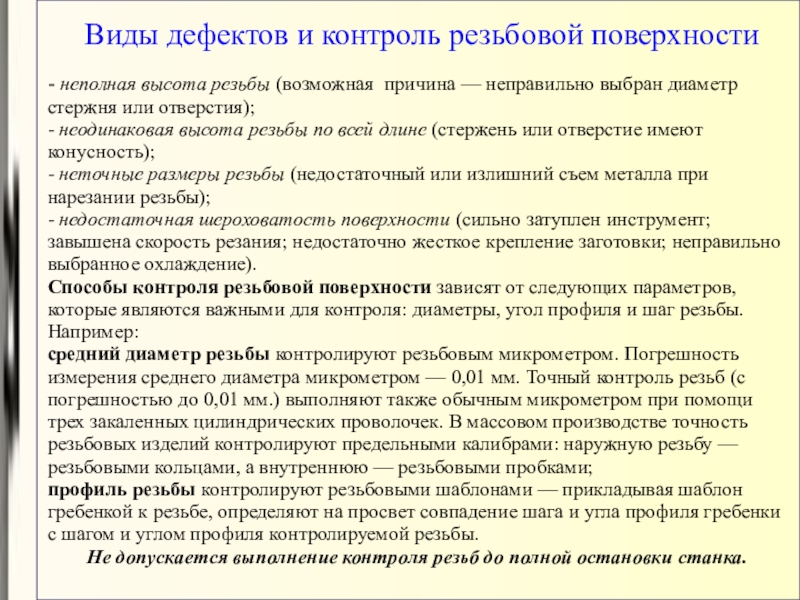

— неправильно выбран диаметр стержня или отверстия);
- неодинаковая высота резьбы по всей длине (стержень или отверстие имеют конусность);
- неточные размеры резьбы (недостаточный или излишний съем металла при нарезании резьбы);
- недостаточная шероховатость поверхности (сильно затуплен инструмент; завышена скорость резания; недостаточно жесткое крепление заготовки; неправильно выбранное охлаждение).

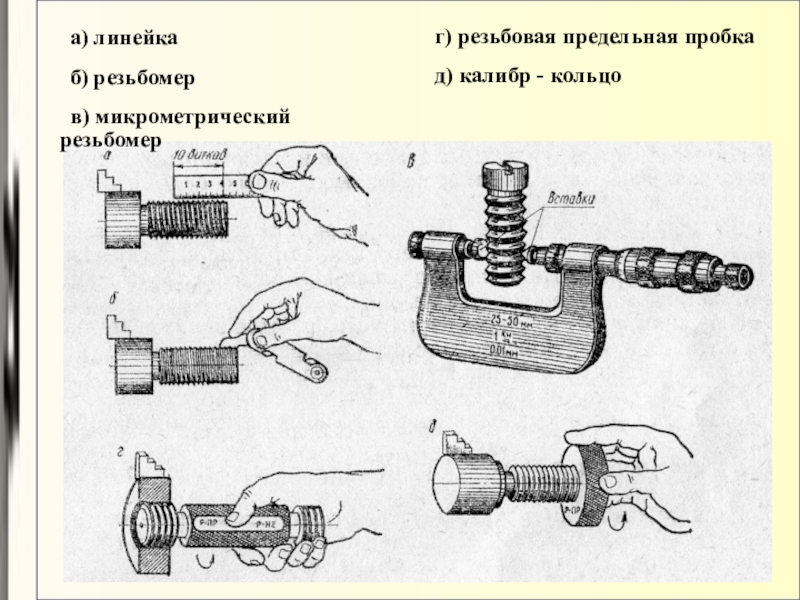

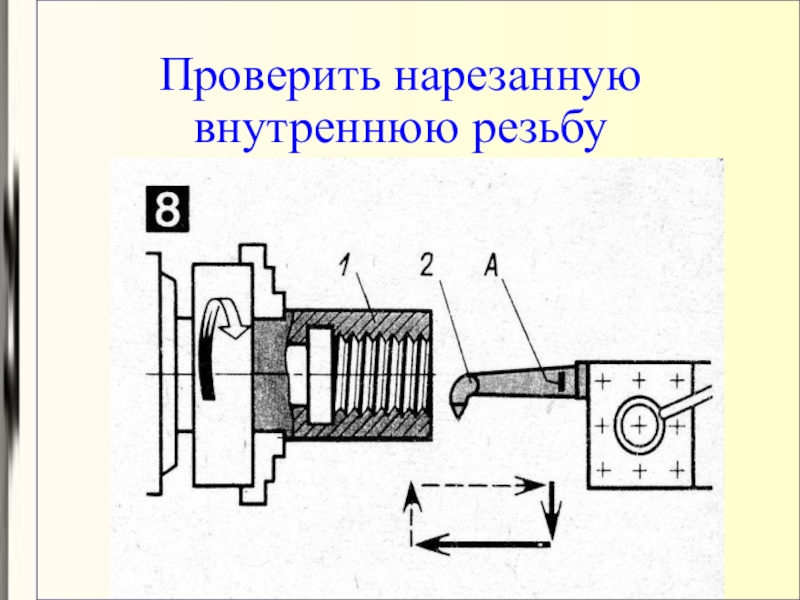

Способы контроля резьбовой поверхности зависят от следующих параметров, которые являются важными для контроля: диаметры, угол профиля и шаг резьбы. Например:
средний диаметр резьбы контролируют резьбовым микрометром. Погрешность измерения среднего диаметра микрометром — 0,01 мм. Точный контроль резьб (с погрешностью до 0,01 мм.) выполняют также обычным микрометром при помощи трех закаленных цилиндрических проволочек. В массовом производстве точность резьбовых изделий контролируют предельными калибрами: наружную резьбу — резьбовыми кольцами, а внутреннюю — резьбовыми пробками;
профиль резьбы контролируют резьбовыми шаблонами — прикладывая шаблон гребенкой к резьбе, определяют на просвет совпадение шага и угла профиля гребенки с шагом и углом профиля контролируемой резьбы.
Не допускается выполнение контроля резьб до полной остановки станка.

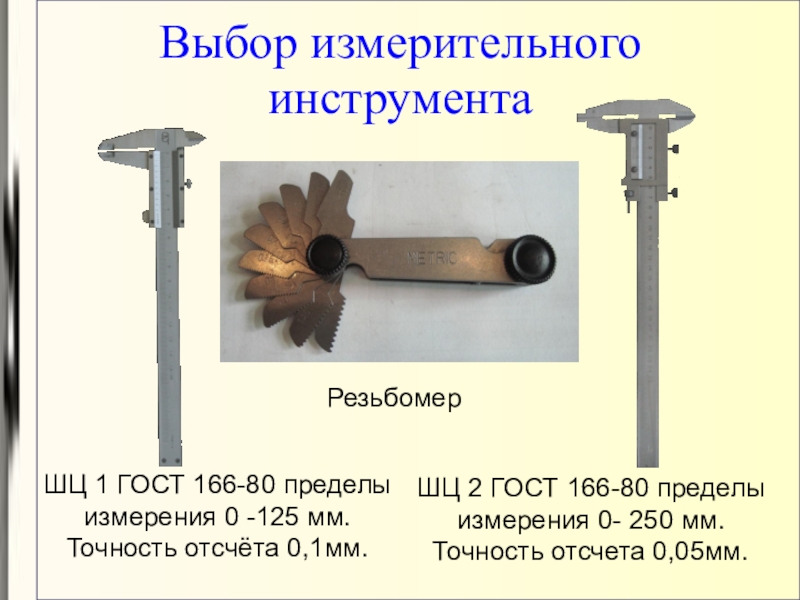

0,1мм.

ШЦ 2 ГОСТ 166-80 пределы измерения 0- 250 мм.
Точность отсчета 0,05мм.

Резьбомер

Выбор измерительного инструмента

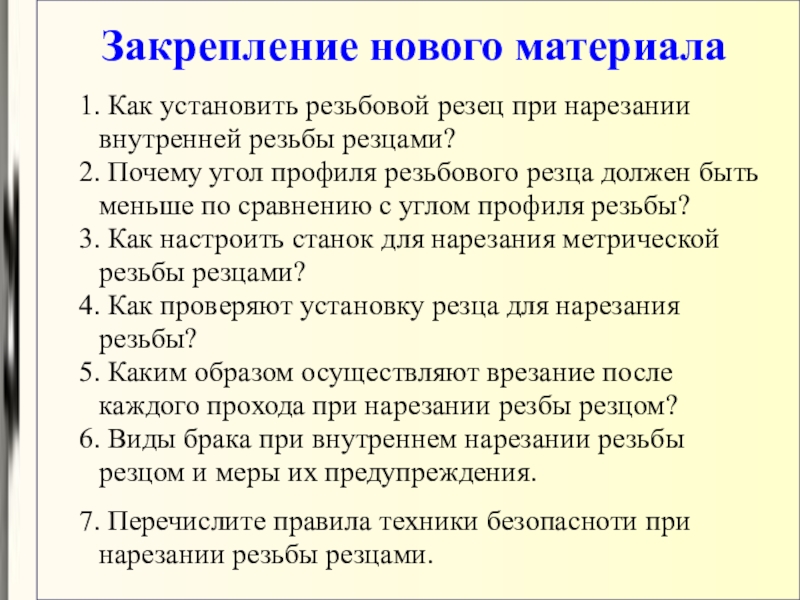

резцами?
2. Почему угол профиля резьбового резца должен быть меньше по сравнению с углом профиля резьбы?
3. Как настроить станок для нарезания метрической резьбы резцами?

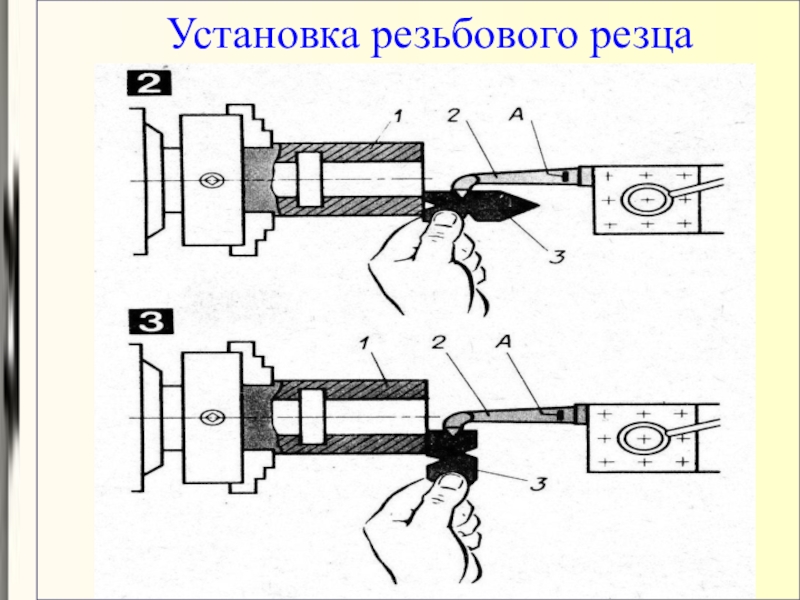

4. Как проверяют установку резца для нарезания резьбы?
5. Каким образом осуществляют врезание после каждого прохода при нарезании резбы резцом?
6. Виды брака при внутреннем нарезании резьбы резцом и меры их предупреждения.
7. Перечислите правила техники безопасноти при нарезании резьбы резцами.

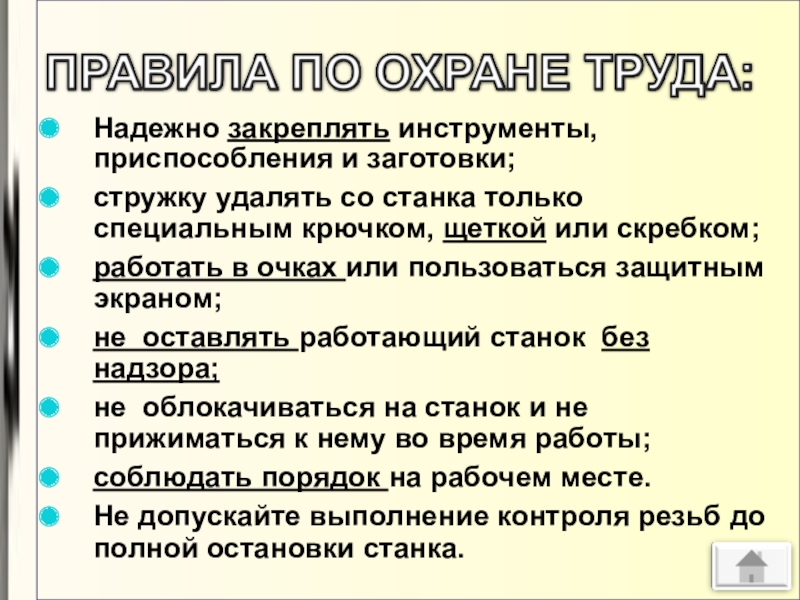

крючком, щеткой или скребком;
работать в очках или пользоваться защитным экраном;
не оставлять работающий станок без надзора;
не облокачиваться на станок и не прижиматься к нему во время работы;
соблюдать порядок на рабочем месте.
Не допускайте выполнение контроля резьб до полной остановки станка.
