Презентация, доклад урока на тему: Свайные фундаменты.
Содержание
- 1. Презентация урока на тему: Свайные фундаменты.
- 2. Цели: обучающая- обучающиеся должны уметь рассчитать
- 3. 1. Общие сведенияЧто называется сваей?Что называется ростверком?Как называется нижняя часть сваи?Что называется свайным фундаментом?
- 4. 2. Определения:Свая – вертикальный стержень погруженный в
- 5. Виды свайного фундаментаВ зависимости от планировочной отметки
- 6. Промежуточный ростверк Используют на непучиноопасных грунтах При слабых верхних слоях Давление по подошве ростверка не передается

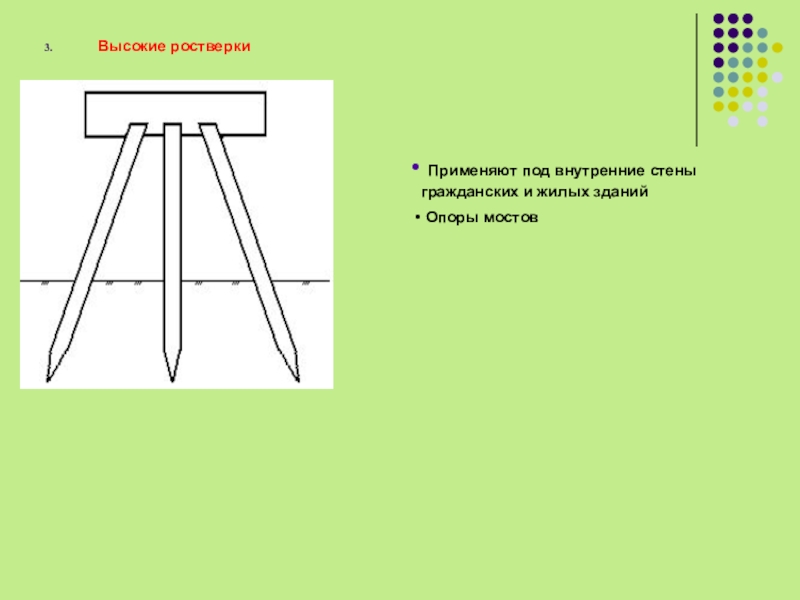

- 7. Высокие ростверки Применяют под внутренние стены гражданских и жилых зданий Опоры мостов
- 8. Классификация свайПо материалу:Деревянные (применяют редко, бревна от
- 9. Расчет свай стоекНесущая способность забивной сваи, сваи-оболочки,
- 10. Вопросы закрепления материалаЧто называется сваей ?По каким
Цели: обучающая- обучающиеся должны уметь рассчитать несущую способность свай и знать расчет свайных фундаментов; развивающая: развитие аналитического мышления;воспитательная: формирование самостоятельности, ответственности к себе. Вопросы темы:Общие сведенияКлассификация свайРасчет свайных фундаментов:Работа свай в
Слайд 2Цели: обучающая- обучающиеся должны уметь рассчитать несущую способность свай и
знать расчет свайных фундаментов;
развивающая: развитие аналитического мышления;
воспитательная: формирование самостоятельности, ответственности к себе.
Вопросы темы:
Общие сведения
Классификация свай
Расчет свайных фундаментов:
Работа свай в грунте
Расчет свай стоек
Расчет висячих свай
развивающая: развитие аналитического мышления;
воспитательная: формирование самостоятельности, ответственности к себе.
Вопросы темы:
Общие сведения
Классификация свай
Расчет свайных фундаментов:
Работа свай в грунте
Расчет свай стоек
Расчет висячих свай

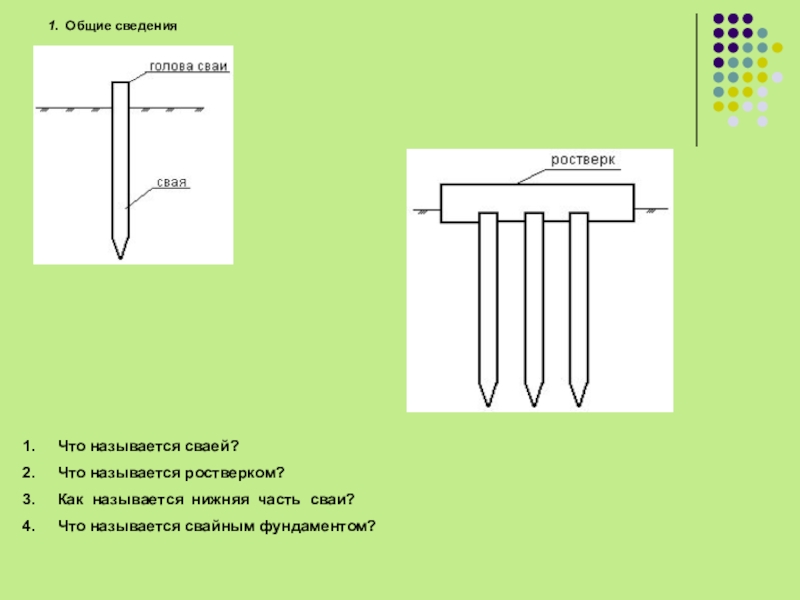

Слайд 31. Общие сведения
Что называется сваей?
Что называется ростверком?
Как называется нижняя часть сваи?
Что
называется свайным фундаментом?

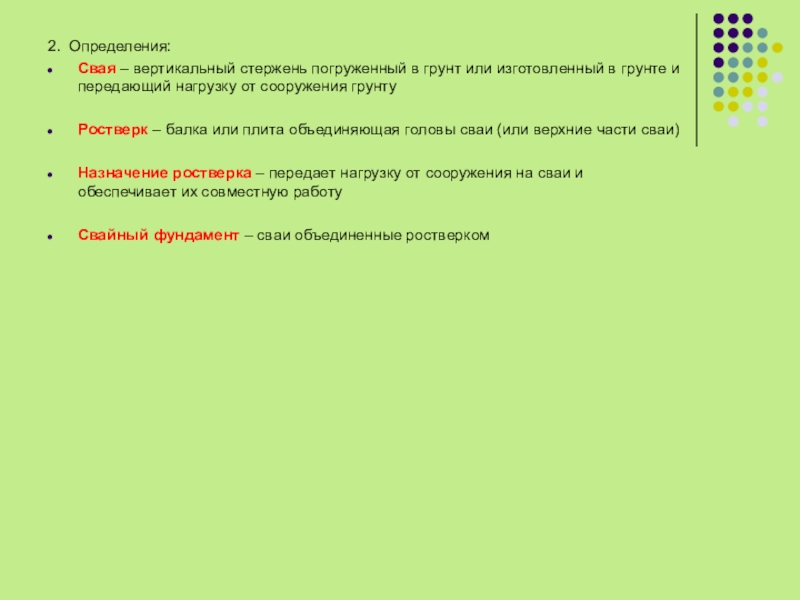

Слайд 42. Определения:
Свая – вертикальный стержень погруженный в грунт или изготовленный в
грунте и передающий нагрузку от сооружения грунту
Ростверк – балка или плита объединяющая головы сваи (или верхние части сваи)
Назначение ростверка – передает нагрузку от сооружения на сваи и обеспечивает их совместную работу
Свайный фундамент – сваи объединенные ростверком
Ростверк – балка или плита объединяющая головы сваи (или верхние части сваи)
Назначение ростверка – передает нагрузку от сооружения на сваи и обеспечивает их совместную работу
Свайный фундамент – сваи объединенные ростверком

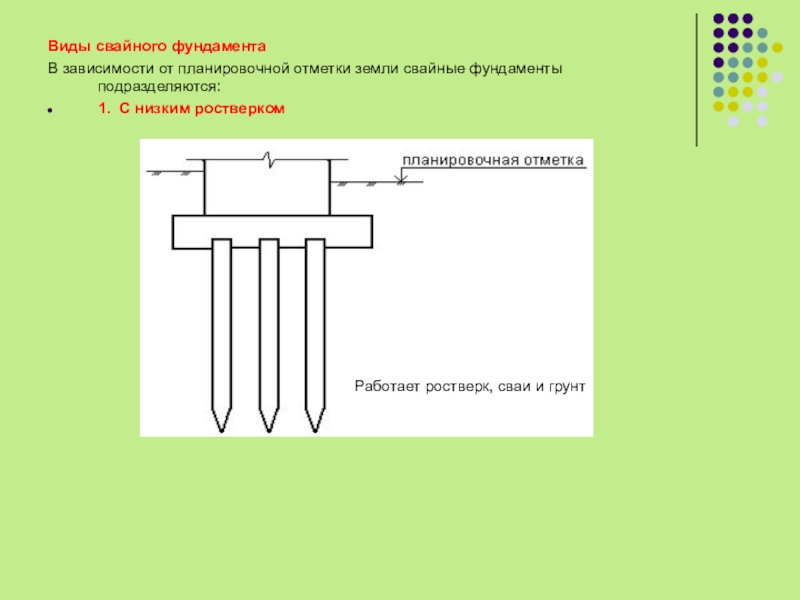

Слайд 5Виды свайного фундамента
В зависимости от планировочной отметки земли свайные фундаменты подразделяются:
1.
С низким ростверком
Работает ростверк, сваи и грунт
Слайд 6
Промежуточный ростверк
Используют на непучиноопасных грунтах
При слабых верхних слоях
Давление
по подошве ростверка не передается
Слайд 8Классификация свай
По материалу:
Деревянные (применяют редко, бревна от Ø 18 до 36
см, L=4,5 до 12м)
Бетонные
Стальные (профиль, стальные трубы)
Железобетонные (часто используемые)
По условиям передачи нагрузки на грунты основания.
Сваи-стойки (опирание на скальные или практически несжимаемые грунты) передают нагрузку только за счет лобового сопротивления грунта
Висячие сваи (сваи трения, опираются на сжимаемые грунты) по боковой поверхности образуются силы трения и под острием сваи действуют лобовые сопротивления грунта
Бетонные
Стальные (профиль, стальные трубы)
Железобетонные (часто используемые)
По условиям передачи нагрузки на грунты основания.
Сваи-стойки (опирание на скальные или практически несжимаемые грунты) передают нагрузку только за счет лобового сопротивления грунта
Висячие сваи (сваи трения, опираются на сжимаемые грунты) по боковой поверхности образуются силы трения и под острием сваи действуют лобовые сопротивления грунта

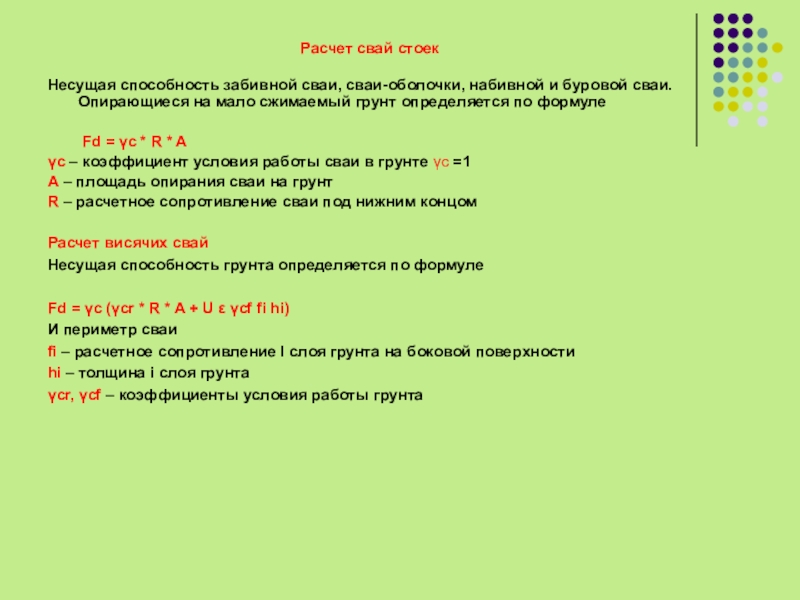

Слайд 9Расчет свай стоек
Несущая способность забивной сваи, сваи-оболочки, набивной и буровой сваи.
Опирающиеся на мало сжимаемый грунт определяется по формуле
Fd = γc * R * A
γc – коэффициент условия работы сваи в грунте γc =1
A – площадь опирания сваи на грунт
R – расчетное сопротивление сваи под нижним концом
Расчет висячих свай
Несущая способность грунта определяется по формуле
Fd = γc (γcr * R * A + U ε γcf fi hi)
И периметр сваи
fi – расчетное сопротивление I слоя грунта на боковой поверхности
hi – толщина i слоя грунта
γcr, γcf – коэффициенты условия работы грунта
Fd = γc * R * A
γc – коэффициент условия работы сваи в грунте γc =1
A – площадь опирания сваи на грунт
R – расчетное сопротивление сваи под нижним концом
Расчет висячих свай
Несущая способность грунта определяется по формуле
Fd = γc (γcr * R * A + U ε γcf fi hi)
И периметр сваи
fi – расчетное сопротивление I слоя грунта на боковой поверхности
hi – толщина i слоя грунта
γcr, γcf – коэффициенты условия работы грунта

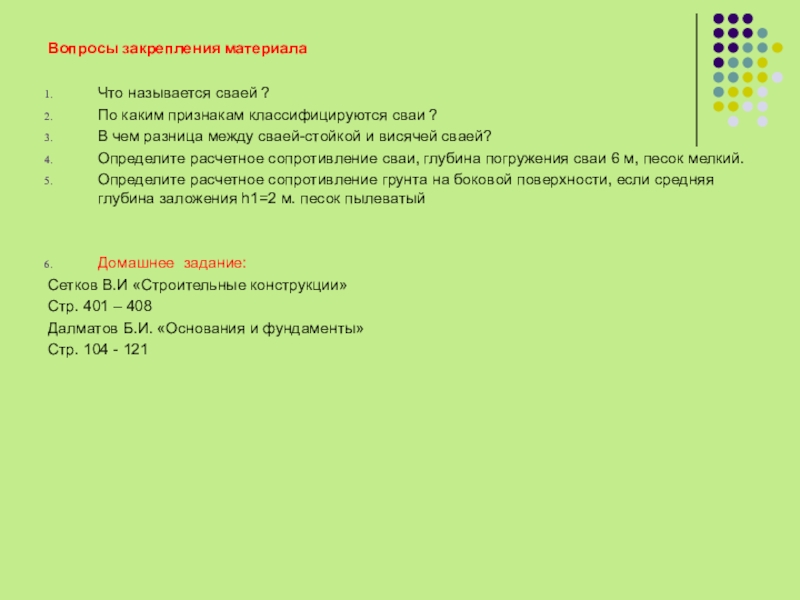

Слайд 10Вопросы закрепления материала
Что называется сваей ?
По каким признакам классифицируются сваи ?
В
чем разница между сваей-стойкой и висячей сваей?
Определите расчетное сопротивление сваи, глубина погружения сваи 6 м, песок мелкий.
Определите расчетное сопротивление грунта на боковой поверхности, если средняя глубина заложения h1=2 м. песок пылеватый
Домашнее задание:
Сетков В.И «Строительные конструкции»
Стр. 401 – 408
Далматов Б.И. «Основания и фундаменты»
Стр. 104 - 121
Определите расчетное сопротивление сваи, глубина погружения сваи 6 м, песок мелкий.
Определите расчетное сопротивление грунта на боковой поверхности, если средняя глубина заложения h1=2 м. песок пылеватый
Домашнее задание:
Сетков В.И «Строительные конструкции»
Стр. 401 – 408
Далматов Б.И. «Основания и фундаменты»
Стр. 104 - 121
