Презентация, доклад урока на тему Электрические машины постоянного тока для специальности СПО 15.02.07 Автоматизация технологических процессов
Содержание
- 1. Презентация урока на тему Электрические машины постоянного тока для специальности СПО 15.02.07 Автоматизация технологических процессов

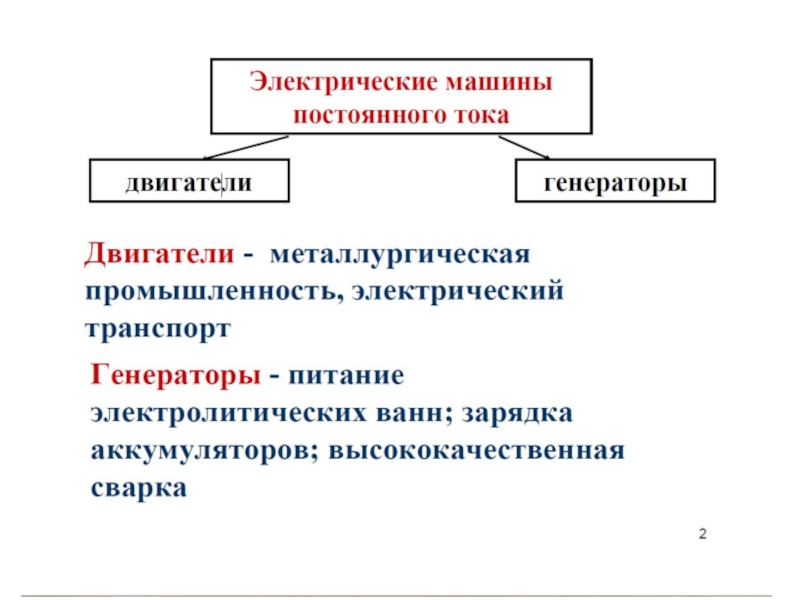

- 2. Слайд 2
- 3. Преимущества МПТ ГПТ - жесткая внешняя характеристика,
- 4. Диапазон мощностей: от единиц ватт (микромашины) до
- 5. Общие недостатки МПТ - сложность конструкции, -

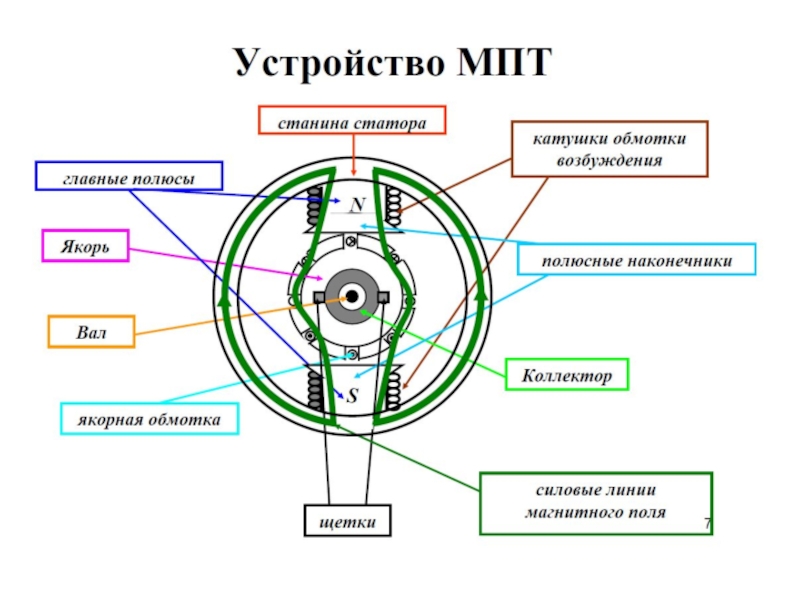

- 6. Устройство машины постоянного тока
- 7. Слайд 7
- 8. Состоит из неподвижной части – статора, который
- 9. Главный полюс состоит из сердечника, (шихтованный, укреплен
- 10. Слайд 10
- 11. К каждой пластине коллектора присоединяются два конца
- 12. Секция – часть обмотки якоря, состоящая из
- 13. Применение коллекторанеобходимо в генераторахпостоянного тока длявыпрямления переменной
- 14. Режимы работы МПТ Машина работает в режиме
- 15. Слайд 15
- 16. Слайд 16
- 17. Слайд 17

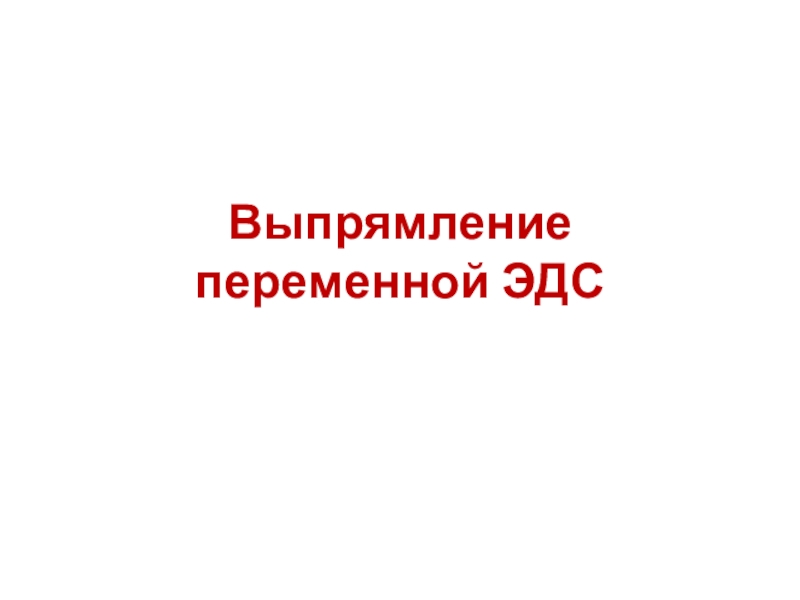

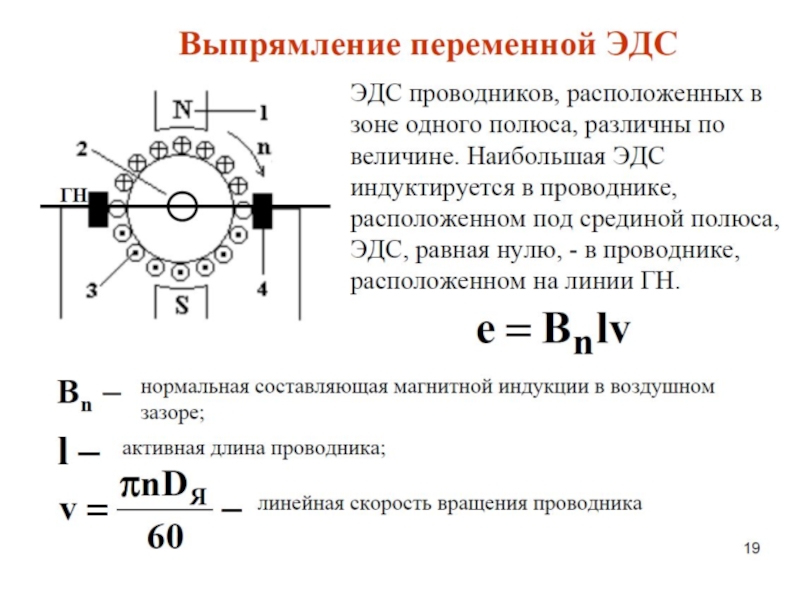

- 18. Выпрямление переменной ЭДС
- 19. Слайд 19
- 20. Геометрическая нейтраль – это линия, проходящая
- 21. Слайд 21
- 22. Слайд 22
- 23. Реакция якоря - воздействие магнитного потокаобмотки якоря
- 24. Слайд 24
- 25. • Понижение напряжения (генератор); • Изменение вращающего
- 26. Способы устранения реакции якоря• Настройка коммутации (под
- 27. Типы машин постоянного тока • независимого возбуждения
- 28. Слайд 28
- 29. Слайд 29
- 30. Слайд 30
- 31. Слайд 31
- 32. Слайд 32
- 33. Слайд 33
- 34. Слайд 34
- 35. Условия самовозбуждения • наличие остаточного магнитного потока;
- 36. Слайд 36
- 37. Слайд 37
- 38. Слайд 38
- 39. Слайд 39
- 40. Слайд 40
- 41. Если обмотки возбуждения включить согласно, их магнитные
- 42. Пуск двигателя Возможны три способа пуска двигателя:
- 43. Слайд 43
- 44. Слайд 44
- 45. Слайд 45
- 46. Слайд 46
- 47. Слайд 47
- 48. Слайд 48
- 49. Способы регулирования частоты вращения • реостатный –изменение

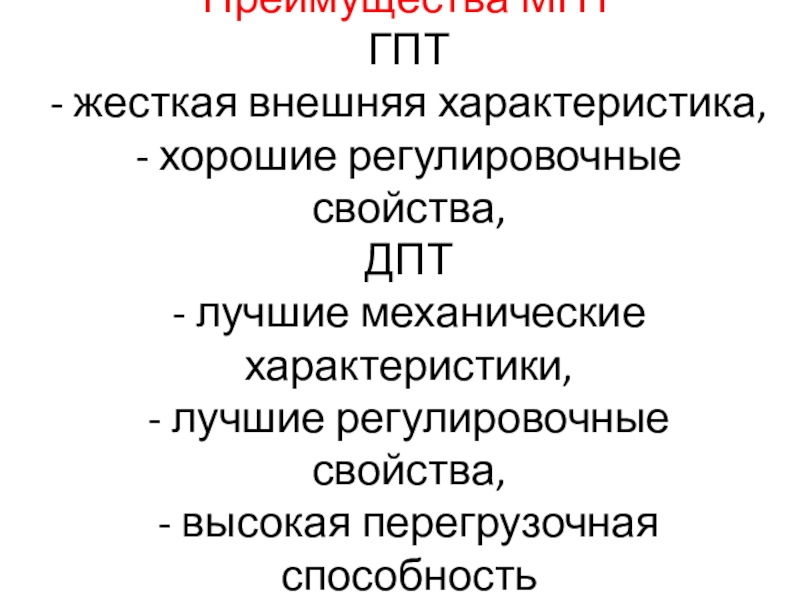

Преимущества МПТ ГПТ - жесткая внешняя характеристика, - хорошие регулировочные свойства, ДПТ - лучшие механические характеристики, - лучшие регулировочные свойства, - высокая перегрузочная способность
Слайд 3Преимущества МПТ ГПТ - жесткая внешняя характеристика, - хорошие регулировочные свойства, ДПТ - лучшие механические характеристики, -
лучшие регулировочные свойства,
- высокая перегрузочная способность

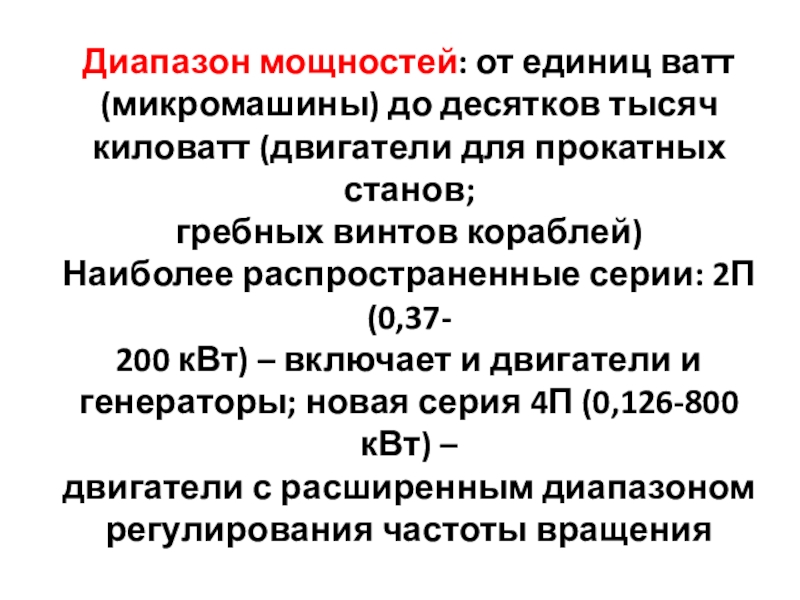

Слайд 4Диапазон мощностей: от единиц ватт (микромашины) до десятков тысяч киловатт (двигатели для прокатных
станов;
гребных винтов кораблей)
Наиболее распространенные серии: 2П (0,37-
200 кВт) – включает и двигатели и
генераторы; новая серия 4П (0,126-800 кВт) –
двигатели с расширенным диапазоном
регулирования частоты вращения

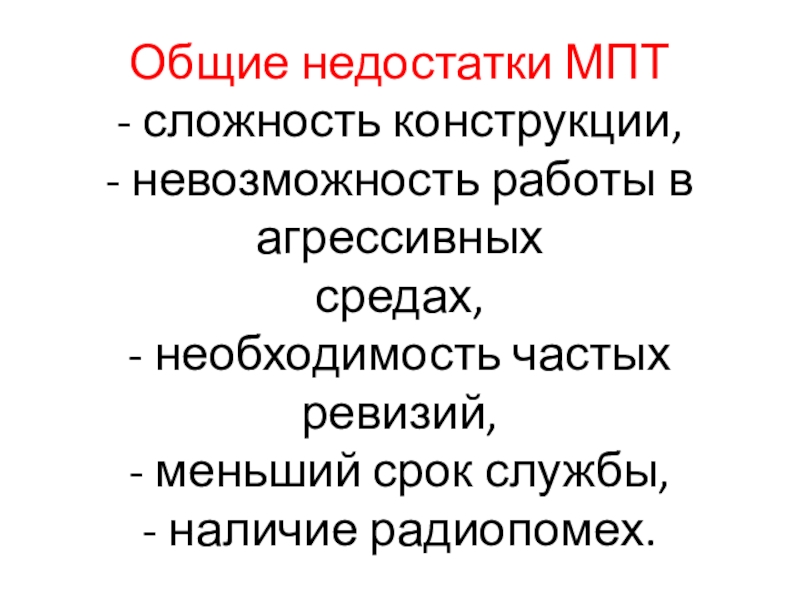

Слайд 5Общие недостатки МПТ - сложность конструкции, - невозможность работы в агрессивных средах, - необходимость частых
ревизий,
- меньший срок службы,
- наличие радиопомех.

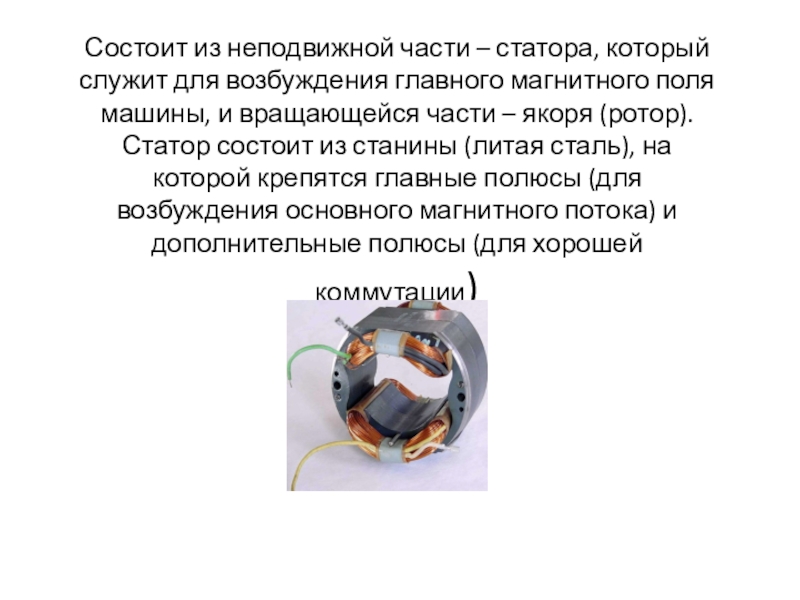

Слайд 8Состоит из неподвижной части – статора, который служит для возбуждения главного магнитного
поля
машины, и вращающейся части – якоря (ротор).
Статор состоит из станины (литая сталь), на
которой крепятся главные полюсы (для
возбуждения основного магнитного потока) и
дополнительные полюсы (для хорошей коммутации)

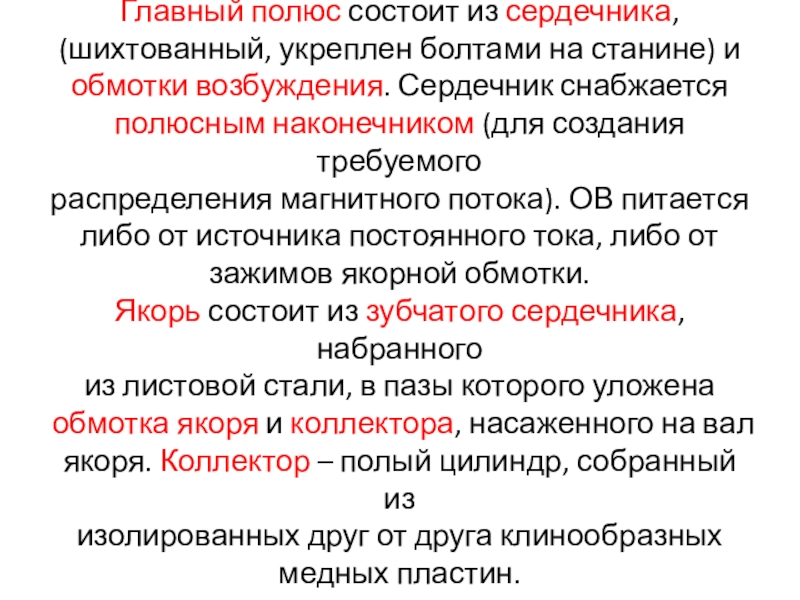

Слайд 9Главный полюс состоит из сердечника, (шихтованный, укреплен болтами на станине) и обмотки возбуждения.
Сердечник снабжается
полюсным наконечником (для создания требуемого
распределения магнитного потока). ОВ питается
либо от источника постоянного тока, либо от
зажимов якорной обмотки.

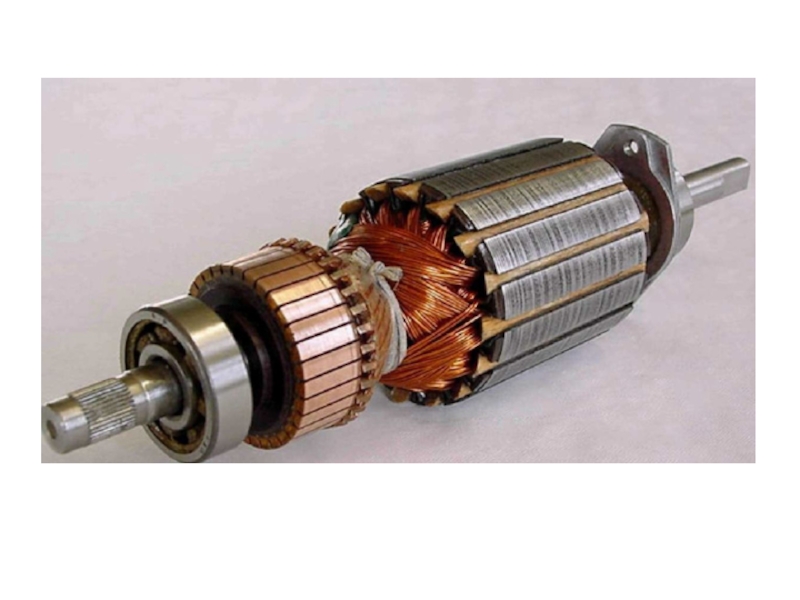

Якорь состоит из зубчатого сердечника, набранного
из листовой стали, в пазы которого уложена
обмотка якоря и коллектора, насаженного на вал
якоря. Коллектор – полый цилиндр, собранный из
изолированных друг от друга клинообразных
медных пластин.

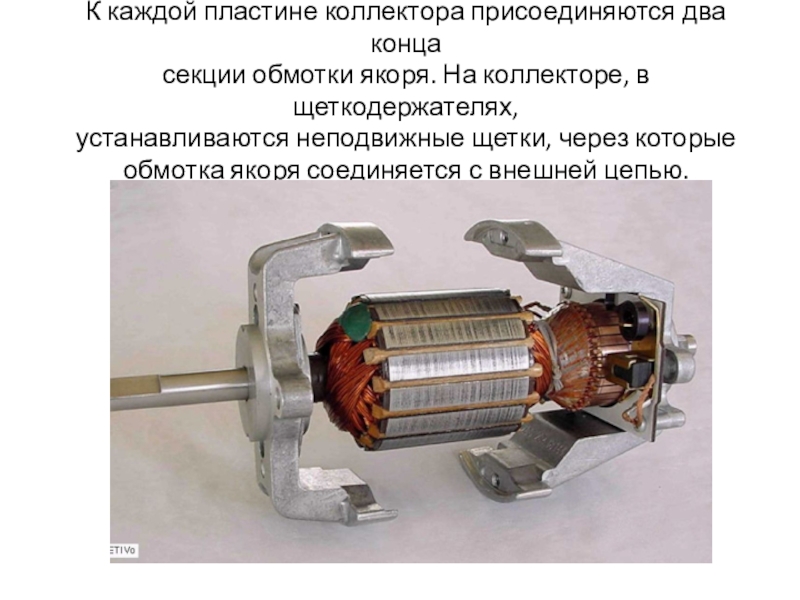

Слайд 11К каждой пластине коллектора присоединяются два конца секции обмотки якоря. На коллекторе,
в щеткодержателях,
устанавливаются неподвижные щетки, через которые
обмотка якоря соединяется с внешней цепью.

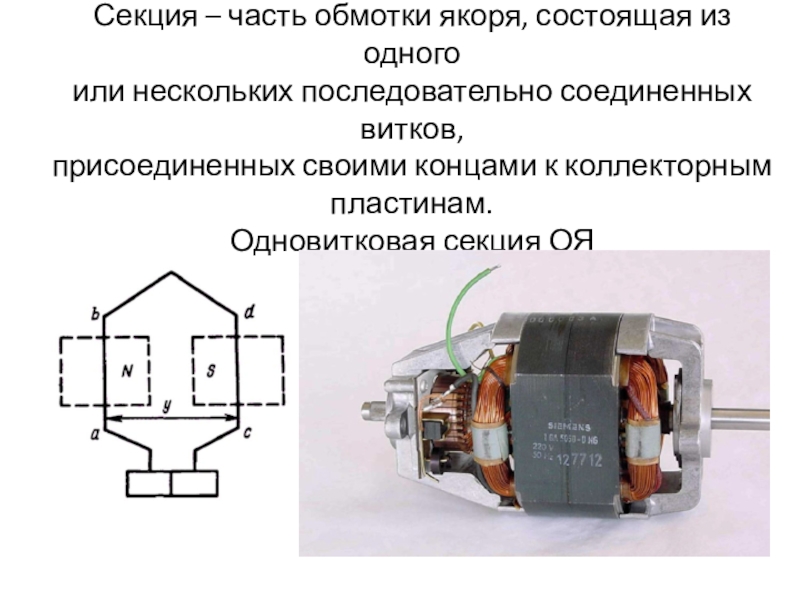

Слайд 12Секция – часть обмотки якоря, состоящая из одного или нескольких последовательно соединенных
витков,
присоединенных своими концами к коллекторным
пластинам.
Одновитковая секция ОЯ

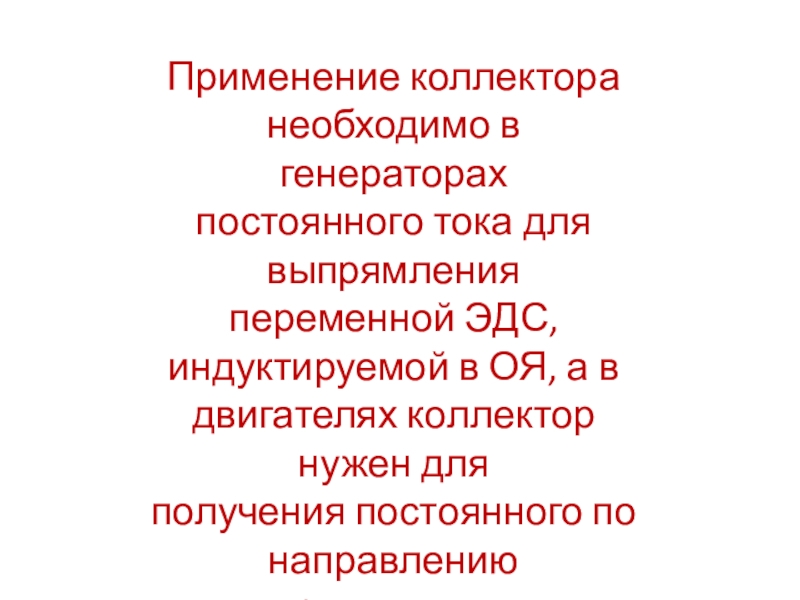

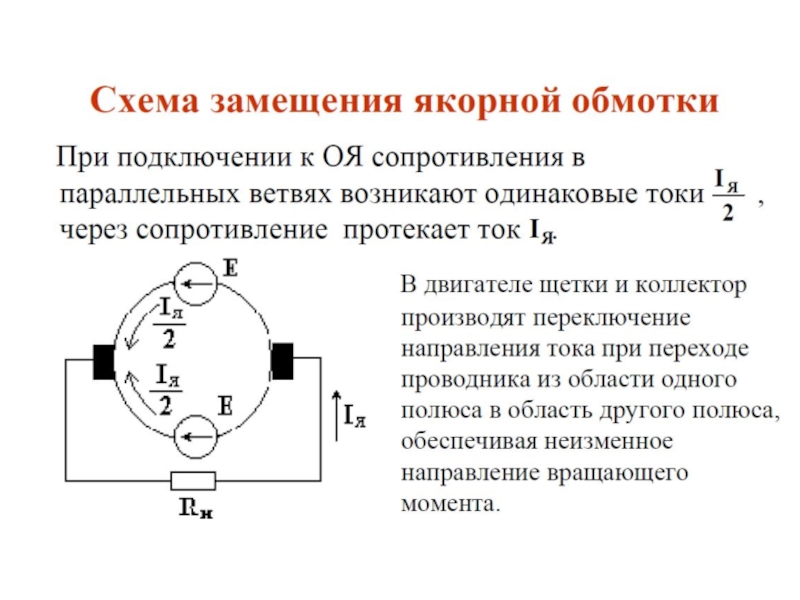

Слайд 13Применение коллектора
необходимо в генераторах
постоянного тока для
выпрямления переменной ЭДС,
индуктируемой в ОЯ, а
в
двигателях коллектор нужен для
получения постоянного по
направлению вращающего
момента.
двигателях коллектор нужен для
получения постоянного по
направлению вращающего
момента.

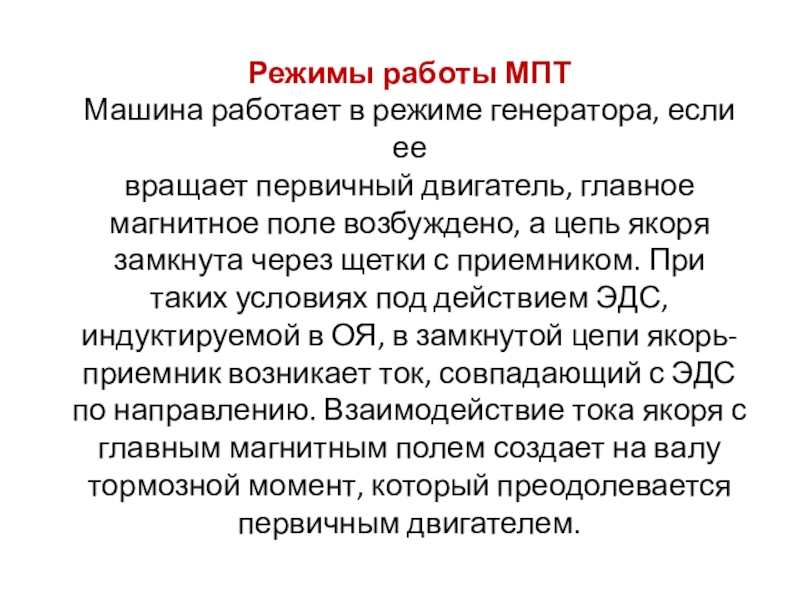

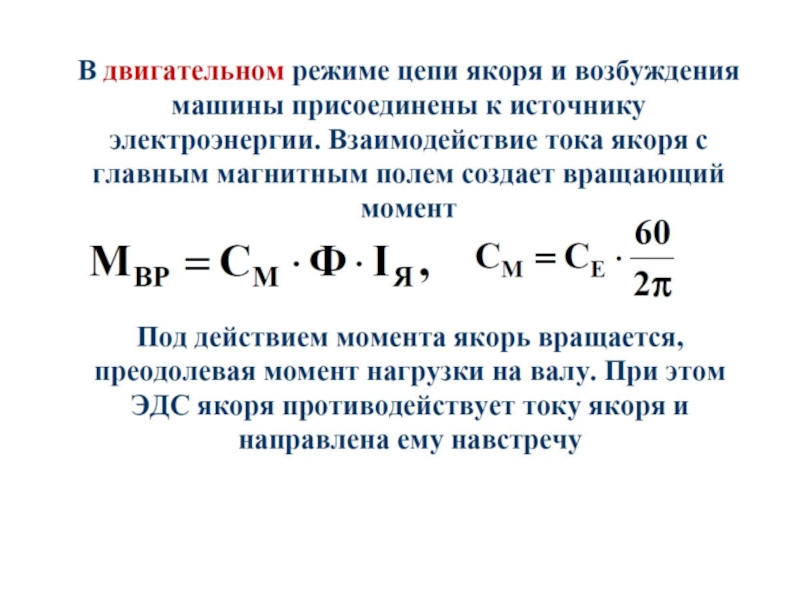

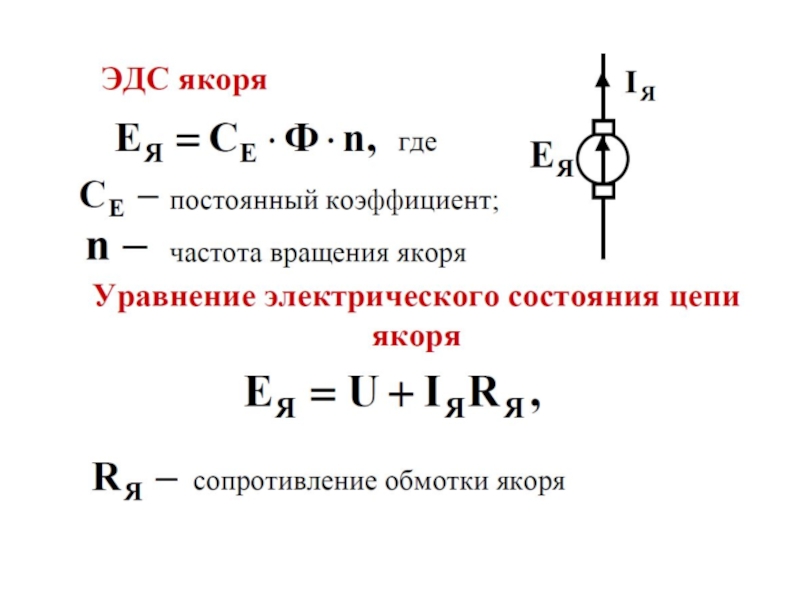

Слайд 14Режимы работы МПТ Машина работает в режиме генератора, если ее вращает первичный двигатель,
главное
магнитное поле возбуждено, а цепь якоря
замкнута через щетки с приемником. При
таких условиях под действием ЭДС,
индуктируемой в ОЯ, в замкнутой цепи якорь-
приемник возникает ток, совпадающий с ЭДС
по направлению. Взаимодействие тока якоря с
главным магнитным полем создает на валу
тормозной момент, который преодолевается
первичным двигателем.

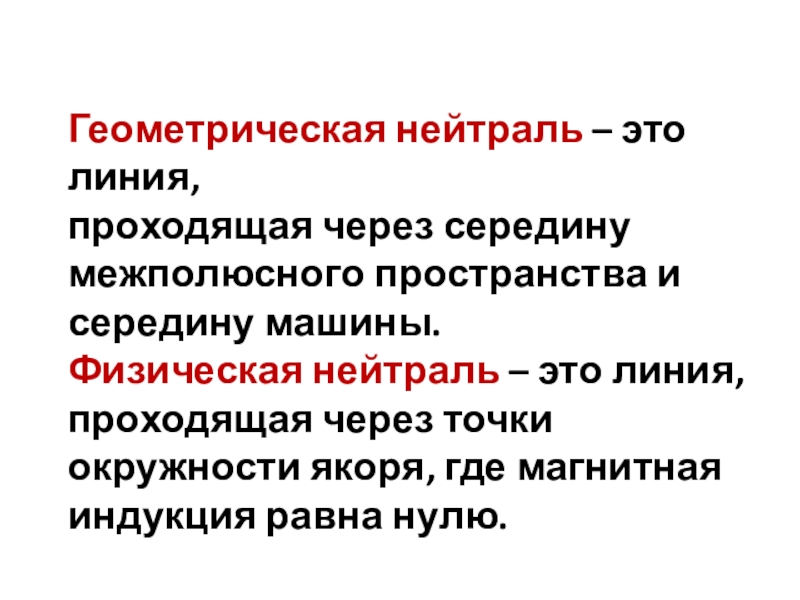

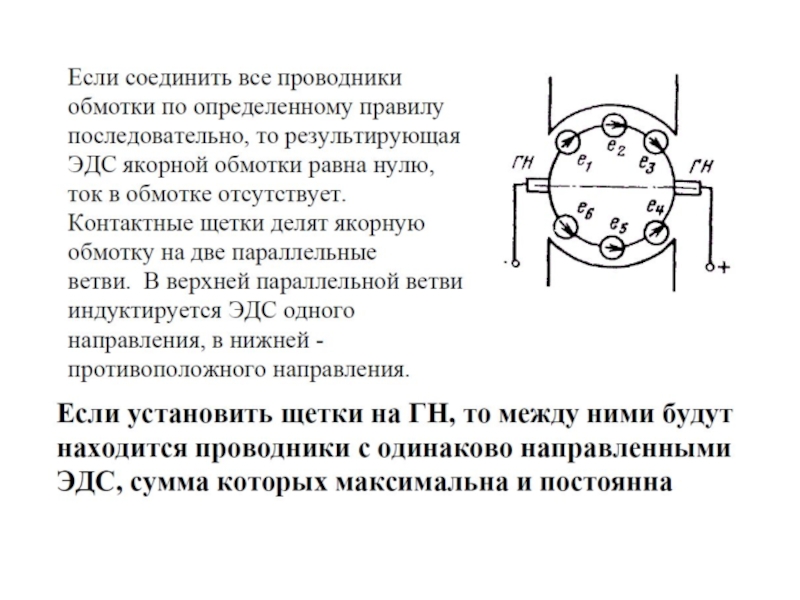

Слайд 20 Геометрическая нейтраль – это линия, проходящая через середину межполюсного пространства и середину
машины.
Физическая нейтраль – это линия, проходящая через точки окружности якоря, где магнитная индукция равна нулю.

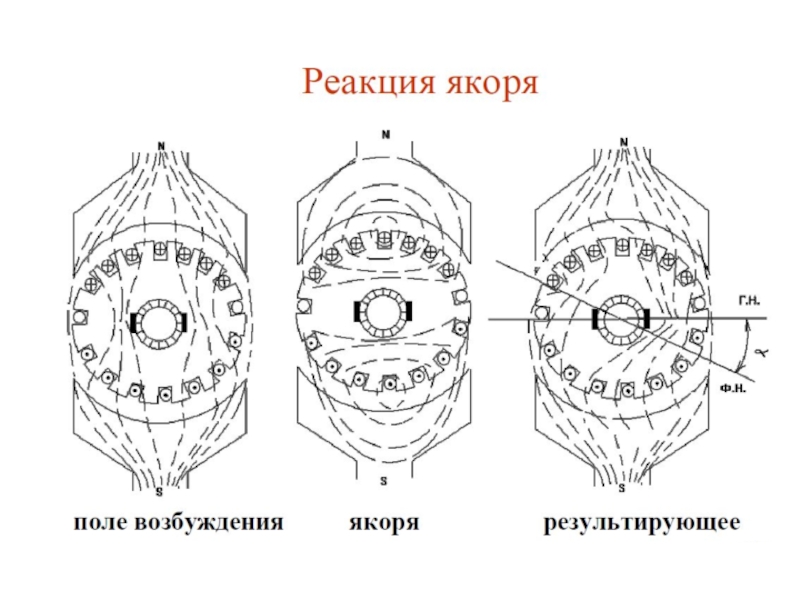

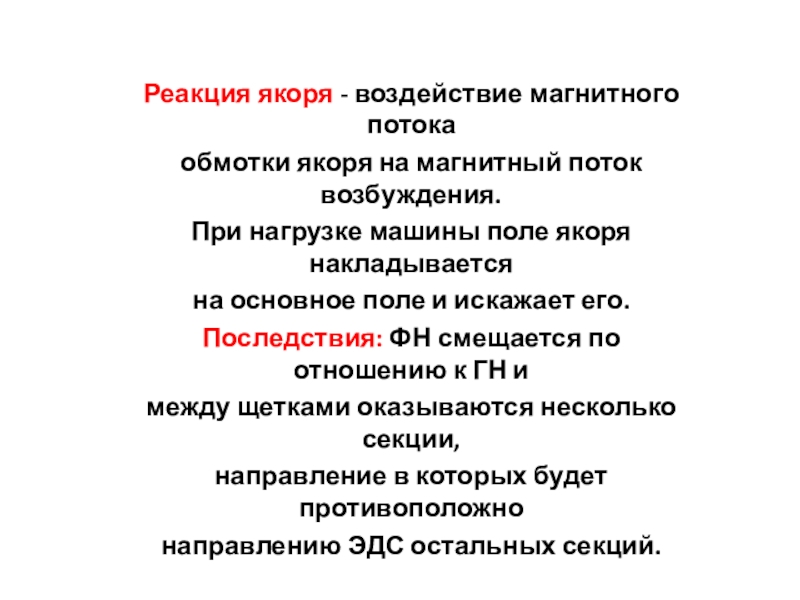

Слайд 23Реакция якоря - воздействие магнитного потока
обмотки якоря на магнитный поток возбуждения.
При
нагрузке машины поле якоря накладывается
на основное поле и искажает его.
Последствия: ФН смещается по отношению к ГН и
между щетками оказываются несколько секции,
направление в которых будет противоположно
направлению ЭДС остальных секций.
на основное поле и искажает его.
Последствия: ФН смещается по отношению к ГН и
между щетками оказываются несколько секции,
направление в которых будет противоположно
направлению ЭДС остальных секций.

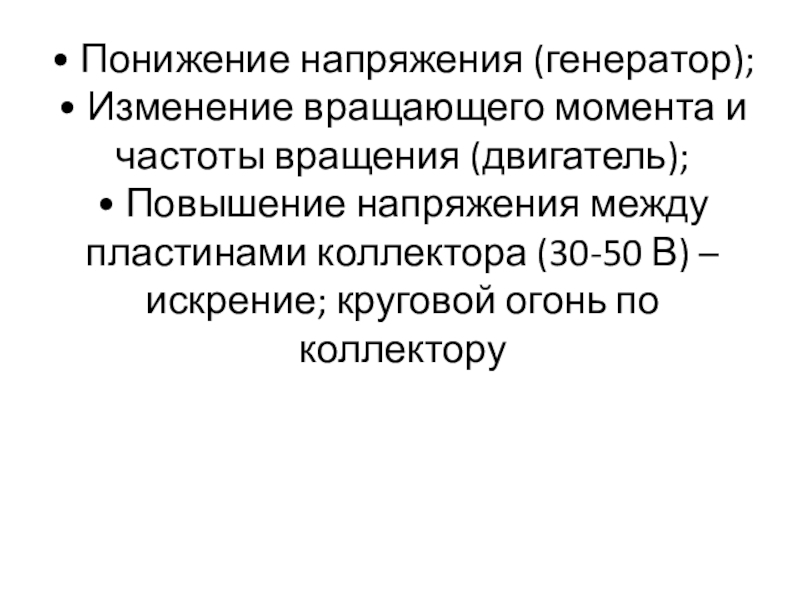

Слайд 25• Понижение напряжения (генератор); • Изменение вращающего момента и частоты вращения (двигатель); • Повышение
напряжения между
пластинами коллектора (30-50 В) –
искрение; круговой огонь по коллектору

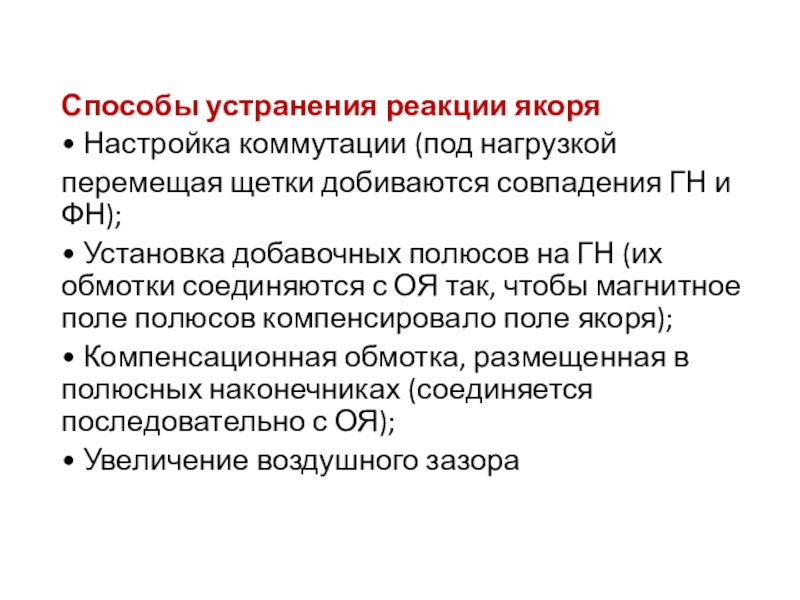

Слайд 26Способы устранения реакции якоря
• Настройка коммутации (под нагрузкой
перемещая щетки добиваются совпадения
ГН и ФН);
• Установка добавочных полюсов на ГН (их обмотки соединяются с ОЯ так, чтобы магнитное поле полюсов компенсировало поле якоря);
• Компенсационная обмотка, размещенная в полюсных наконечниках (соединяется последовательно с ОЯ);
• Увеличение воздушного зазора
• Установка добавочных полюсов на ГН (их обмотки соединяются с ОЯ так, чтобы магнитное поле полюсов компенсировало поле якоря);
• Компенсационная обмотка, размещенная в полюсных наконечниках (соединяется последовательно с ОЯ);
• Увеличение воздушного зазора

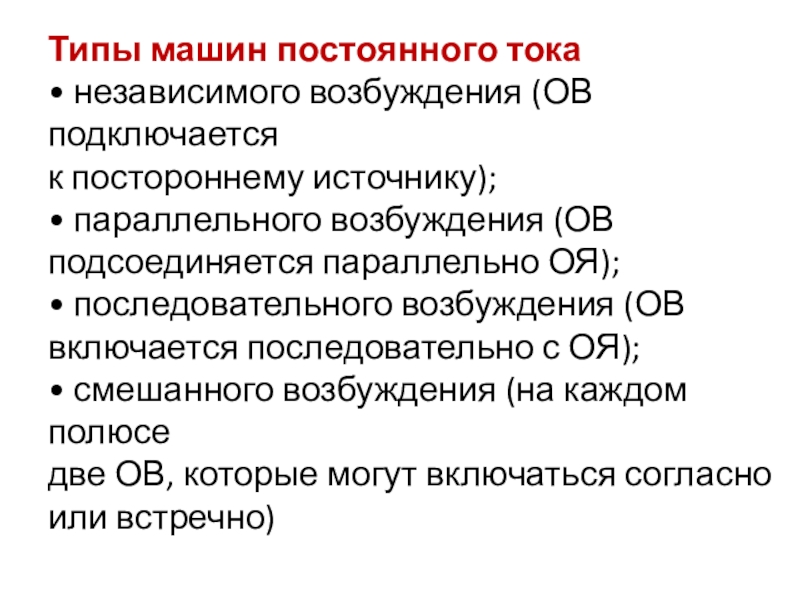

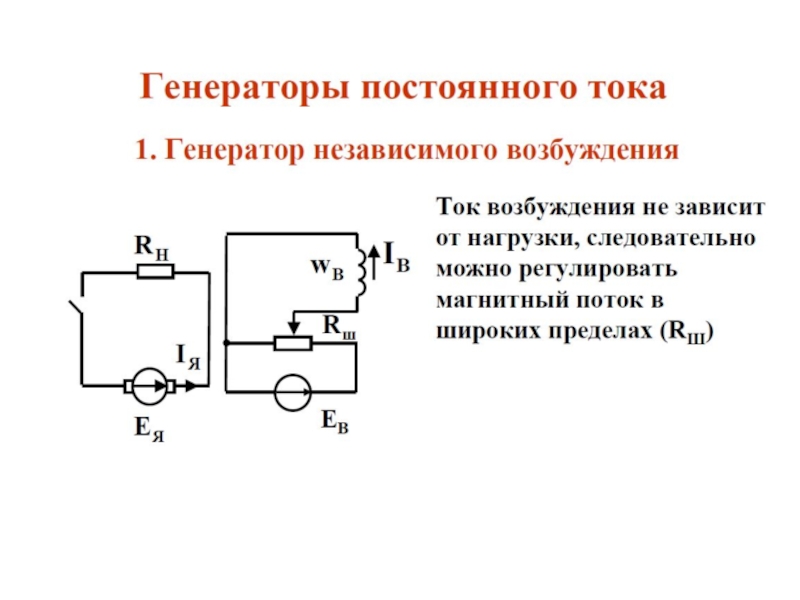

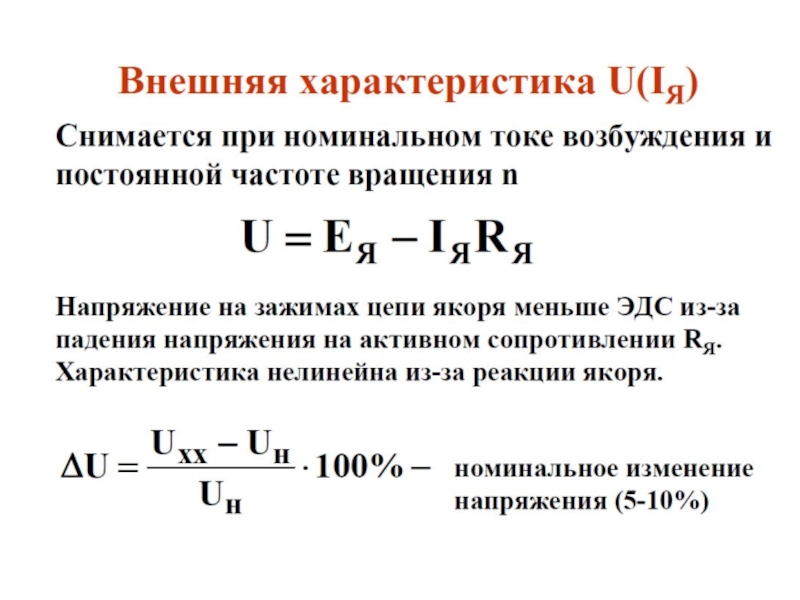

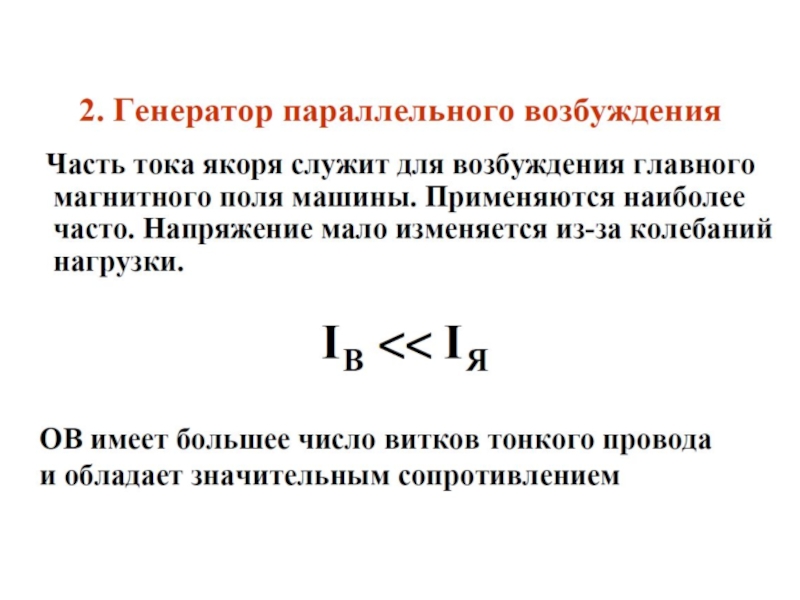

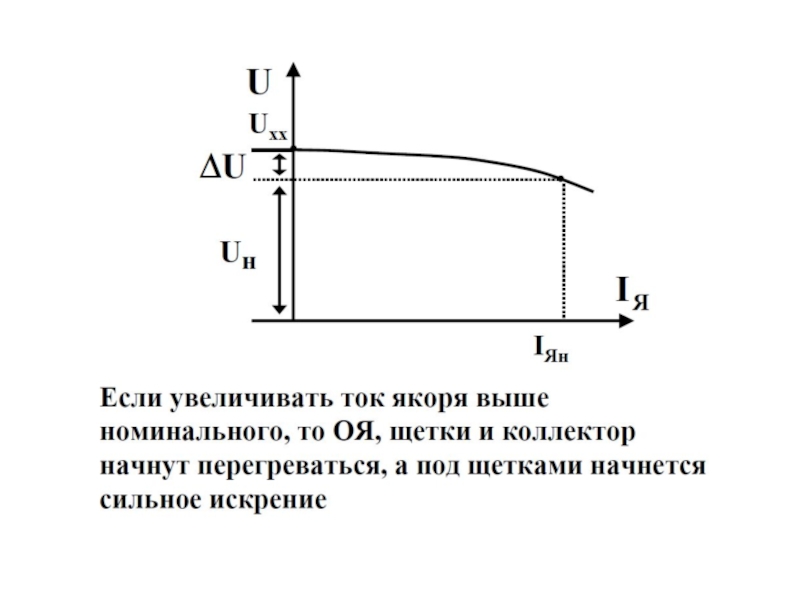

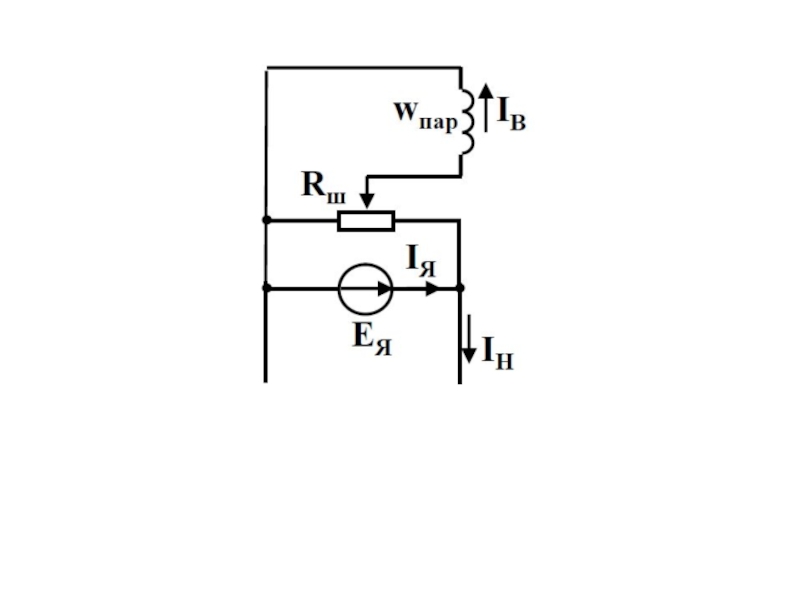

Слайд 27Типы машин постоянного тока • независимого возбуждения (ОВ подключается к постороннему источнику); • параллельного
возбуждения (ОВ
подсоединяется параллельно ОЯ);
• последовательного возбуждения (ОВ
включается последовательно с ОЯ);
• смешанного возбуждения (на каждом полюсе
две ОВ, которые могут включаться согласно
или встречно)

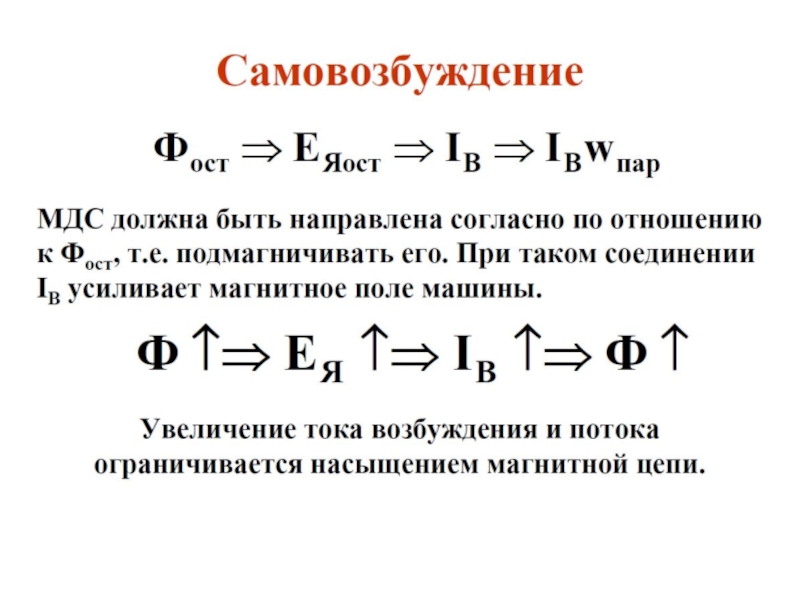

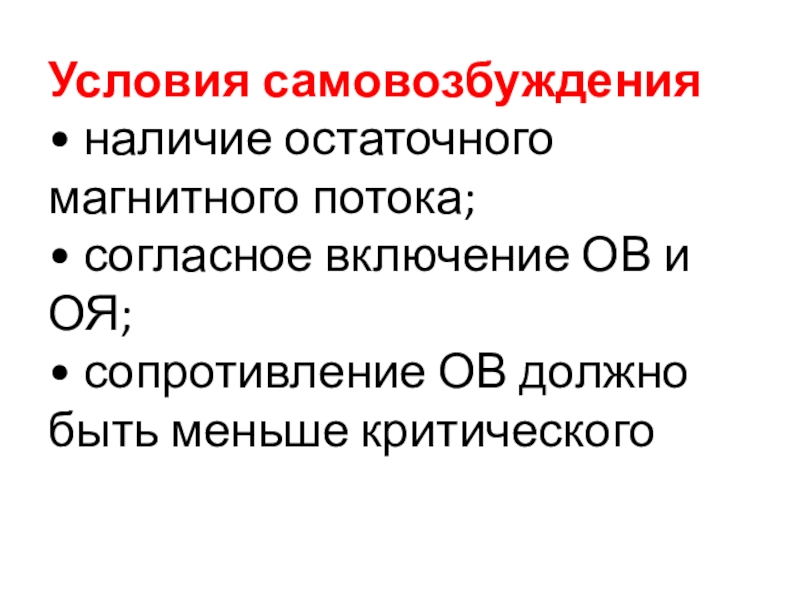

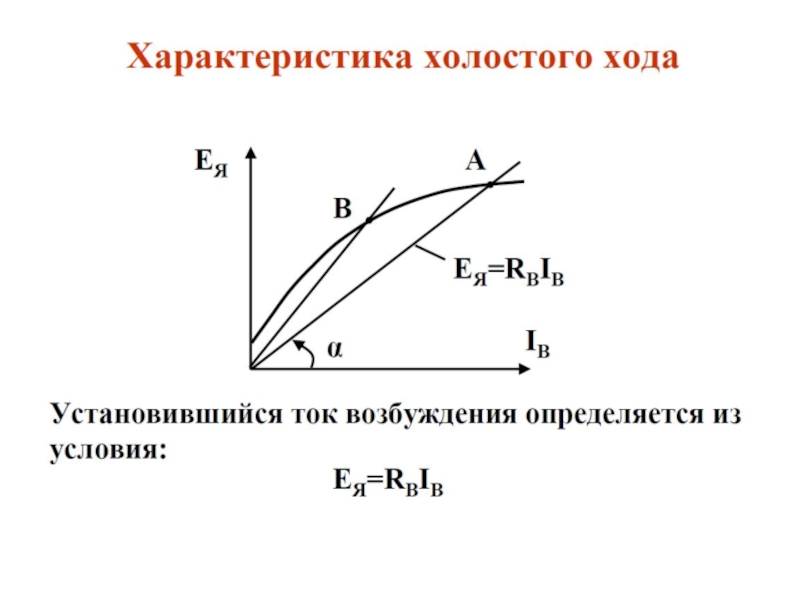

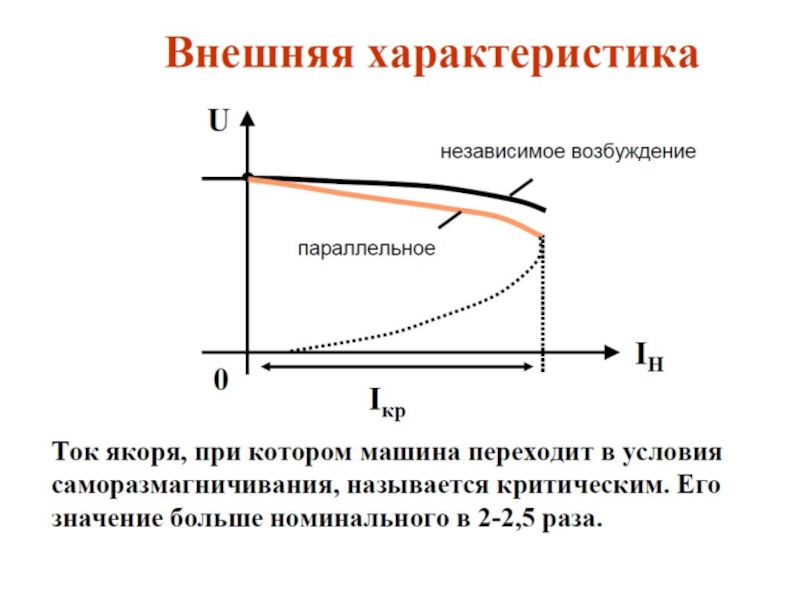

Слайд 35Условия самовозбуждения • наличие остаточного магнитного потока; • согласное включение ОВ и ОЯ; •
сопротивление ОВ должно быть меньше критического

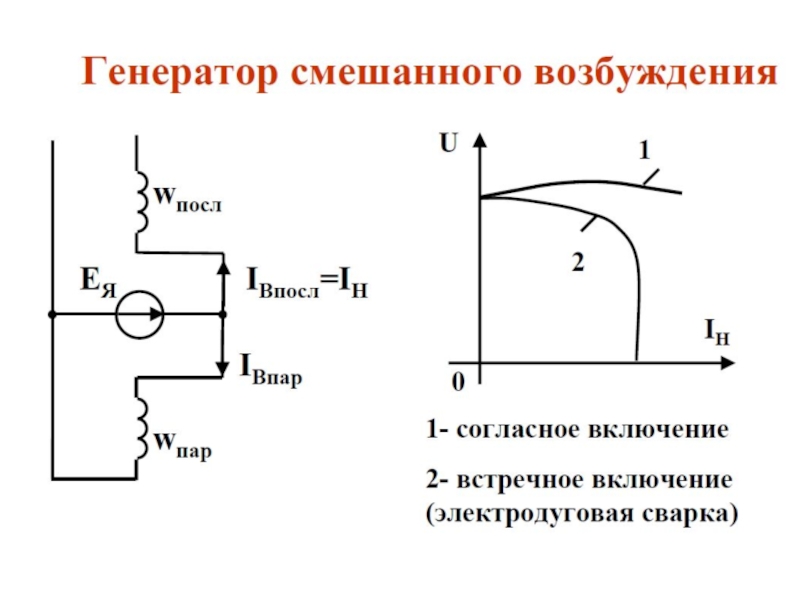

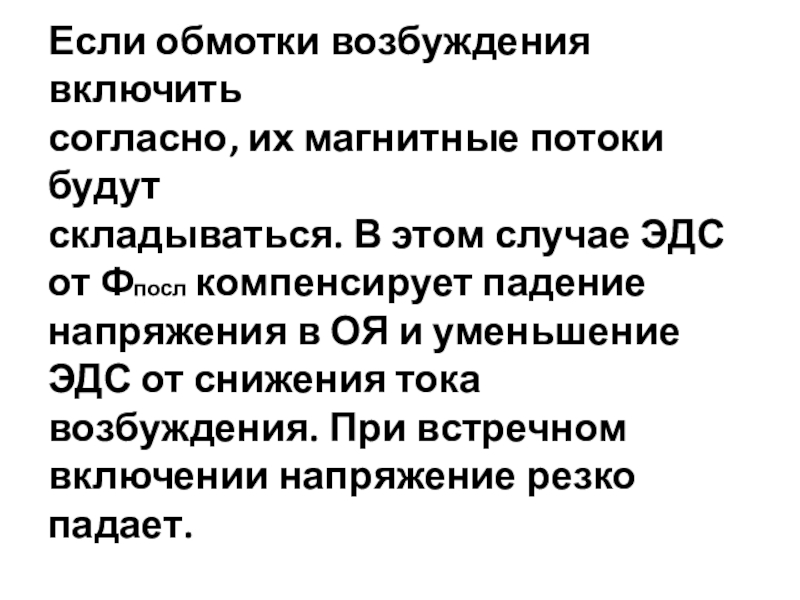

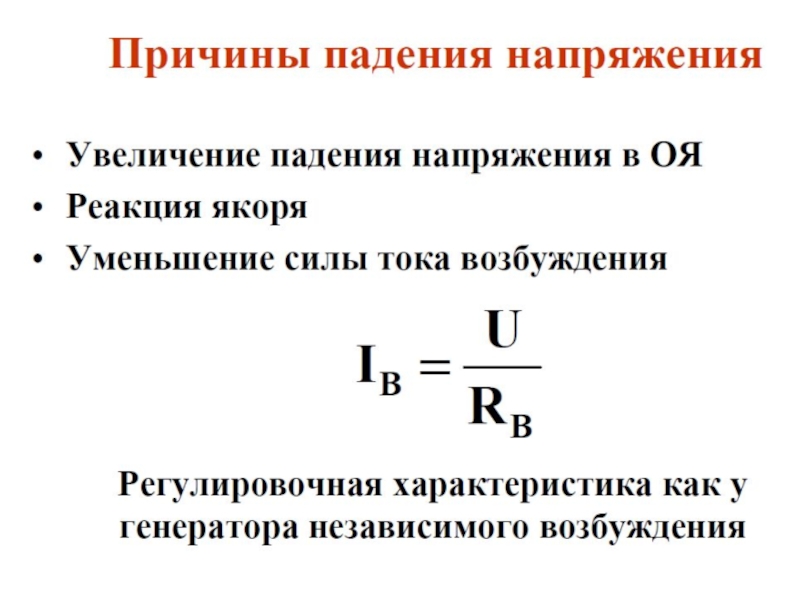

Слайд 41Если обмотки возбуждения включить согласно, их магнитные потоки будут складываться. В этом случае
ЭДС от Фпосл компенсирует падение напряжения в ОЯ и уменьшение ЭДС от снижения тока возбуждения. При встречном включении напряжение резко падает.

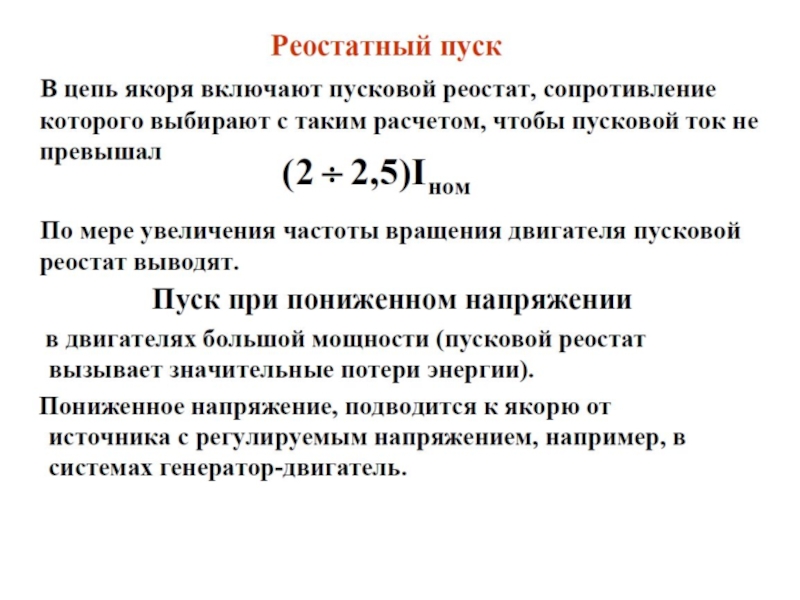

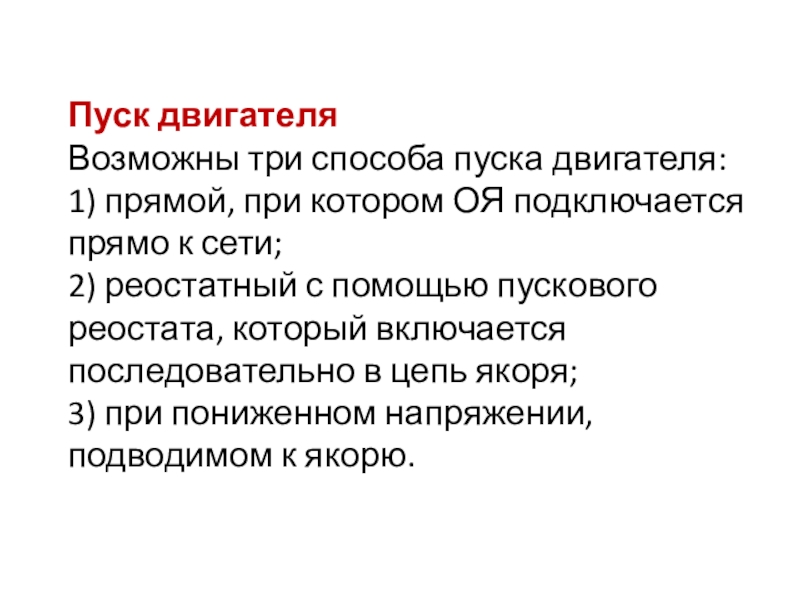

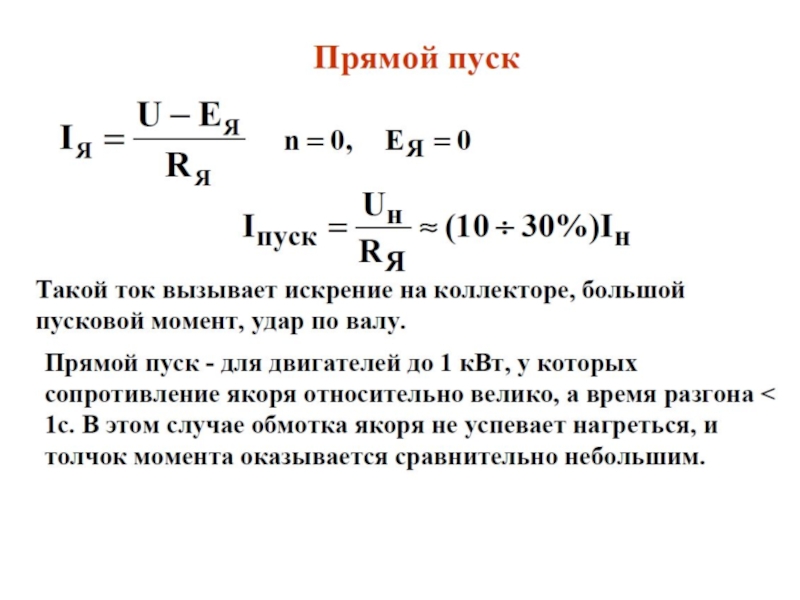

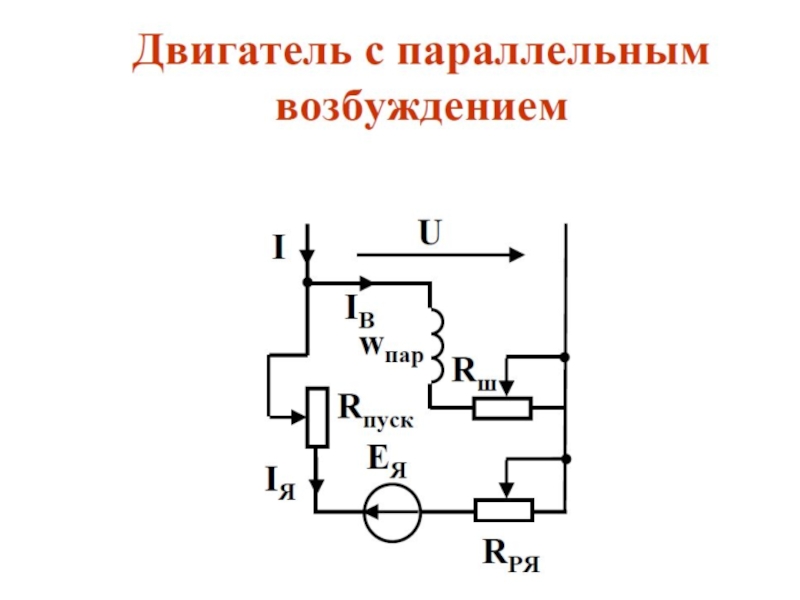

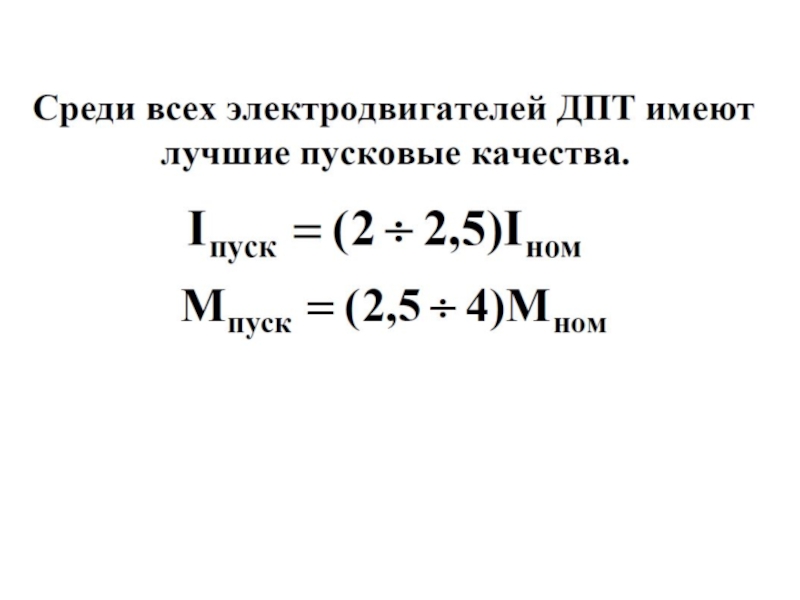

Слайд 42Пуск двигателя Возможны три способа пуска двигателя: 1) прямой, при котором ОЯ подключается прямо
к сети;
2) реостатный с помощью пускового реостата, который включается последовательно в цепь якоря;
3) при пониженном напряжении, подводимом к якорю.

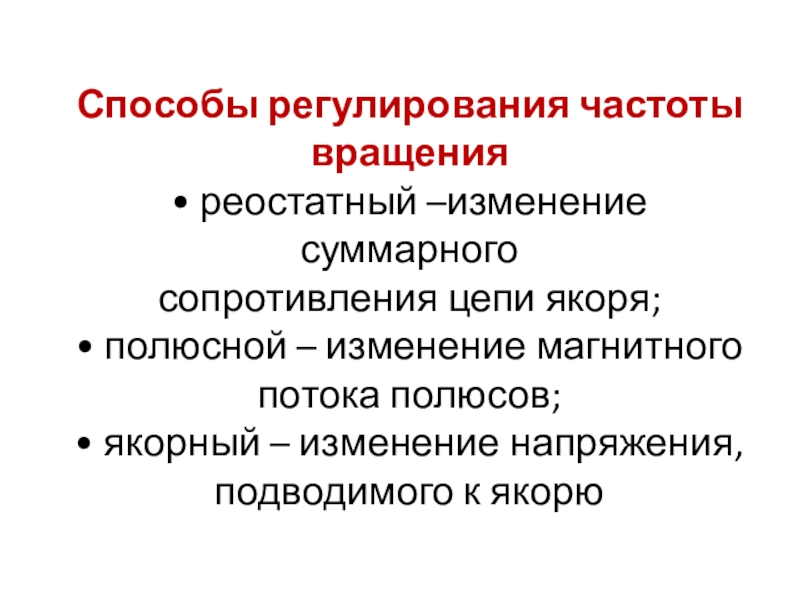

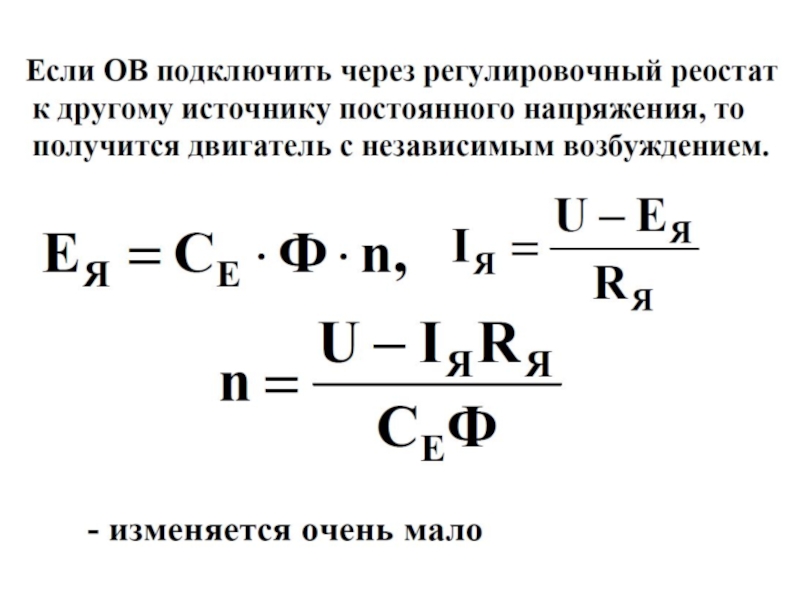

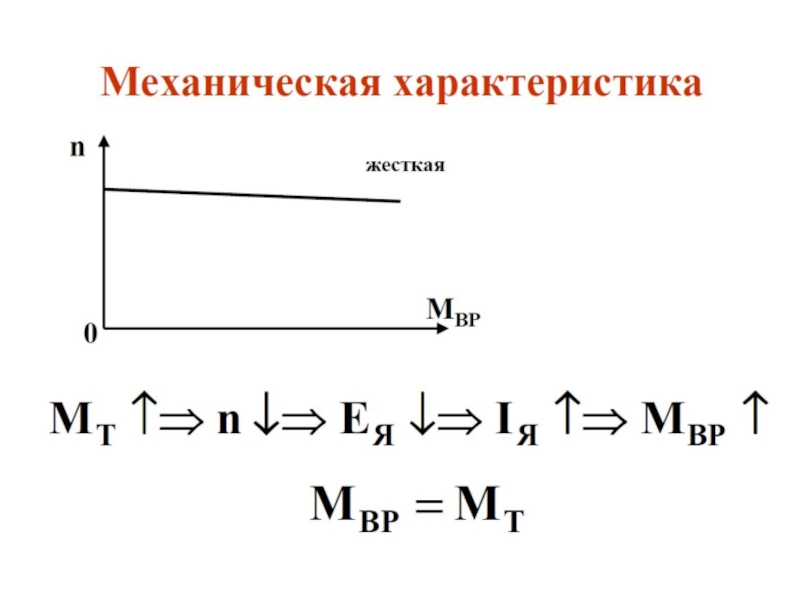

Слайд 49Способы регулирования частоты вращения • реостатный –изменение суммарного сопротивления цепи якоря; • полюсной – изменение
магнитного
потока полюсов;
• якорный – изменение напряжения,
подводимого к якорю
