Презентация, доклад Урок-конференция Роль великих ученых в изучении дисциплины Техническая механика
Содержание
- 1. Презентация. Урок-конференция Роль великих ученых в изучении дисциплины Техническая механика
- 2. «Величайший математик всех времен и

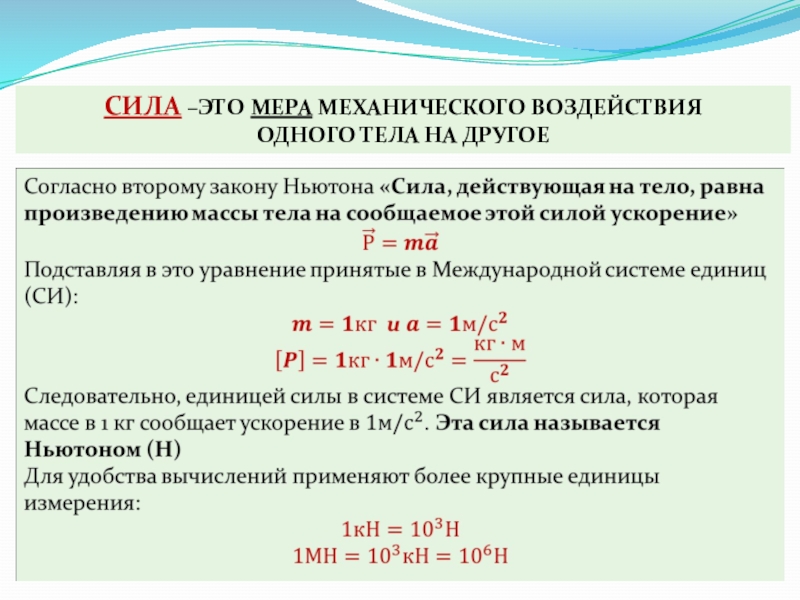

- 3. СИЛА –ЭТО МЕРА МЕХАНИЧЕСКОГО ВОЗДЕЙСТВИЯ
- 4. Аксиома 1 (принцип инерции) или первый закон
- 5. ЯКОБ II БЕРНУЛЛИ швейцарский учёный, механик Ординарный
- 6. ДЕФОРМАЦИЯ РАСТЯЖЕНИЯ И СЖАТИЯГИПОТЕЗА БЕРНУЛЛИ(ГИПОТЕЗА ПЛОСКИХ СЕЧЕНИЙ)РРПоперечные
- 7. Ро́берт ГукАнглийский естествоиспытатель,архитектор, инженер,учёный-энциклопедист(18 июля 1635-3 марта 1703)
- 8. ПРОДОЛЬНАЯ ДЕФОРМАЦИЯ ПРИ РАСТЯЖЕНИИ И СЖАТИИ∆ℓ-абсолютная продольная
- 9. МАТЕМАТИЧЕСКОЕ ВЫРАЖЕНИЕ ЗАКОНА ГУКАГРАФИЧЕСКОЕ ВЫРАЖЕНИЕ ЗАКОНА ГУКАНормальное
- 10. Пуассон никогда не имел надобности тратить время
- 11. Тема 2.2 Растяжение и сжатиеПоперечная деформация ОСНОВНЫЕ
- 12. --ПрПрактическое определение поперечной деформацииТаблица 1Выполнение практической работы Определение продольной и поперечной деформации ступенчатого бруса
- 13. СТРЕЛЕЦКИЙ НИКОЛАЙ СТАНИСЛАВОВИЧ (1885-1967)Советский учёный-механик,специалист в области строительных конструкций и мостостроения;член-корреспондент АН СССР 1931г.
- 14. МЕТОД РАСЧЕТА ПО ПРЕДЕЛЬНЫМ СОСТОЯНИЯМОсновные положенияУстанавливаются два
- 15. РАСЧЕТ НА ПРОЧНОСТЬ ПО ПРЕДЕЛЬНЫМ СОСТОЯНИЯМ- деформация
«Величайший математик всех времен и народов»
Слайд 2 «Величайший математик всех времен
и народов»
Крылов А.Н.
«Он самый счастливый – систему мира
можно установить только один раз»
Лагранж
АНГЛИЙСКИЙ МАТЕМАТИК
МЕХАНИК
АСТРОНОМ И ФИЗИК
СОЗДАТЕЛЬ КЛАССИЧЕСКОЙ МЕХАНИКИ

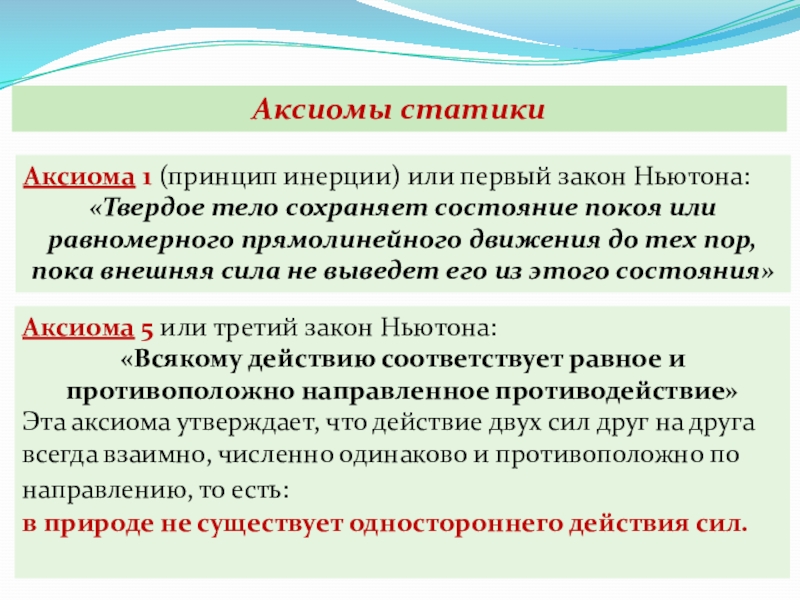

Слайд 4Аксиома 1 (принцип инерции) или первый закон Ньютона:
«Твердое тело сохраняет состояние
покоя или равномерного прямолинейного движения до тех пор, пока внешняя сила не выведет его из этого состояния»
Аксиомы статики
Аксиома 5 или третий закон Ньютона:
«Всякому действию соответствует равное и противоположно направленное противодействие»
Эта аксиома утверждает, что действие двух сил друг на друга всегда взаимно, численно одинаково и противоположно по направлению, то есть:
в природе не существует одностороннего действия сил.
Слайд 5ЯКОБ II БЕРНУЛЛИ
швейцарский
учёный, механик
Ординарный академик
Санкт-Петербургской академии наук
(с 27 сентября 1787 года).
17 октября 1759, Базель — 3 июля 1789, Санкт-Петербург)
Слайд 6ДЕФОРМАЦИЯ РАСТЯЖЕНИЯ И СЖАТИЯ
ГИПОТЕЗА БЕРНУЛЛИ
(ГИПОТЕЗА ПЛОСКИХ СЕЧЕНИЙ)
Р
Р
Поперечные сечения бруса, плоские и
нормальные
к его оси до деформации, остаются плоскими и
нормальными к оси и после деформации
к его оси до деформации, остаются плоскими и
нормальными к оси и после деформации
ЗАКОН РАСПРЕДЕЛЕНИЯ НОРМАЛЬНЫХ НАПРЯЖЕНИЙ ПО СЕЧЕНИЮ
Р
ПРМЕНЯЕТСЯ ВО ВСЕХ ПРАКТИЧЕСКИХ РАСЧЕТАХ НА ПРОЧНОСТЬ ПРИ ЦЕНТРАЛЬНОМ РАСТЯЖЕНИИ И СЖАТИИ ПРЯМОГО СТЕРЖНЯ
Ϭ
N
(МПа)
Слайд 7Ро́берт Гук
Английский естествоиспытатель,
архитектор,
инженер,
учёный-энциклопедист
(18 июля 1635-
3 марта 1703)

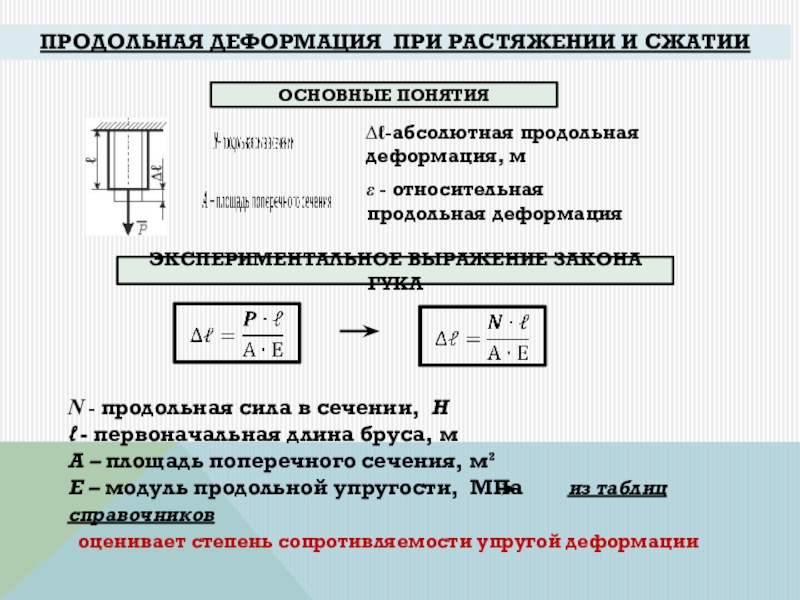

Слайд 8ПРОДОЛЬНАЯ ДЕФОРМАЦИЯ ПРИ РАСТЯЖЕНИИ И СЖАТИИ
∆ℓ-абсолютная продольная деформация, м
ε - относительная
продольная деформация
ОСНОВНЫЕ ПОНЯТИЯ
ЭКСПЕРИМЕНТАЛЬНОЕ ВЫРАЖЕНИЕ ЗАКОНА ГУКА
N - продольная сила в сечении, Н
ℓ - первоначальная длина бруса, м
А – площадь поперечного сечения, м²
Е – модуль продольной упругости, МПа из таблиц справочников
оценивает степень сопротивляемости упругой деформации

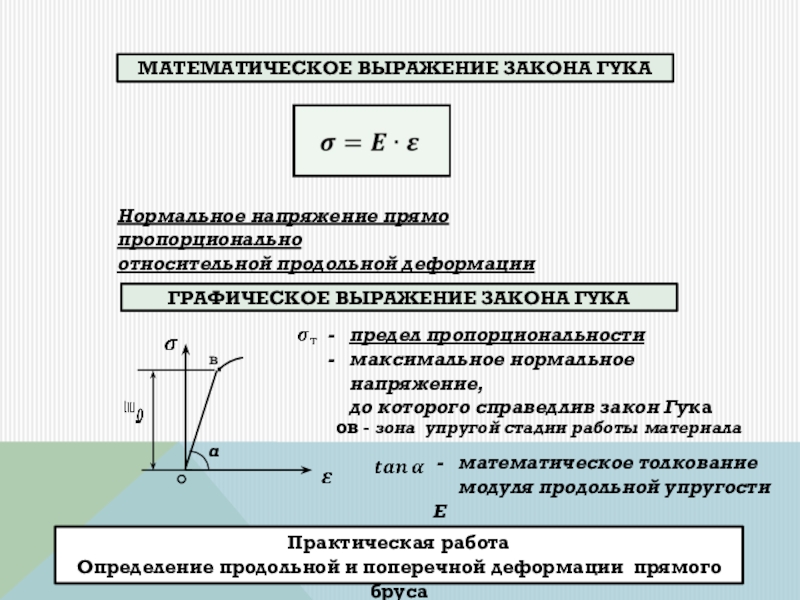

Слайд 9МАТЕМАТИЧЕСКОЕ ВЫРАЖЕНИЕ ЗАКОНА ГУКА
ГРАФИЧЕСКОЕ ВЫРАЖЕНИЕ ЗАКОНА ГУКА
Нормальное напряжение прямо пропорционально
относительной
продольной деформации
Практическая работа
Определение продольной и поперечной деформации прямого бруса
предел пропорциональности
максимальное нормальное напряжение,
до которого справедлив закон Гука
о
в
∙
ов - зона упругой стадии работы материала
α
математическое толкование
модуля продольной упругости Е
Слайд 10Пуассон никогда не имел надобности тратить время и силы на искание
того,
что уже было найдено
ФРАНЦУЗСКИЙ
ФИЗИК,
МАТЕМАТИК,
МЕХАНИК
что уже было найдено
ФРАНЦУЗСКИЙ
ФИЗИК,
МАТЕМАТИК,
МЕХАНИК
(S.D.Poisson, 1781-1840)
Симеон Дени Пуассон
*

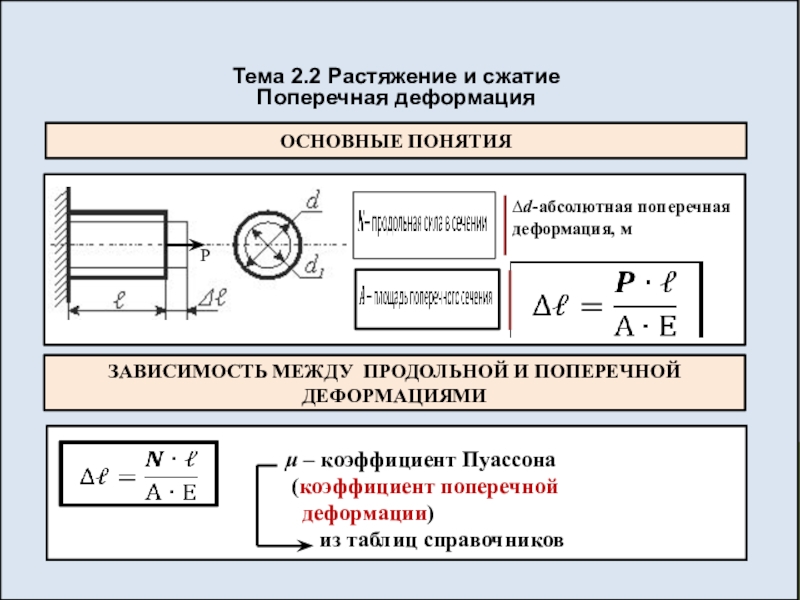

Слайд 11
Тема 2.2 Растяжение и сжатие
Поперечная деформация
ОСНОВНЫЕ ПОНЯТИЯ
∆d-абсолютная поперечная деформация, м
Р
ЗАВИСИМОСТЬ
МЕЖДУ ПРОДОЛЬНОЙ И ПОПЕРЕЧНОЙ ДЕФОРМАЦИЯМИ
μ – коэффициент Пуассона
(коэффициент поперечной
деформации)
из таблиц справочников

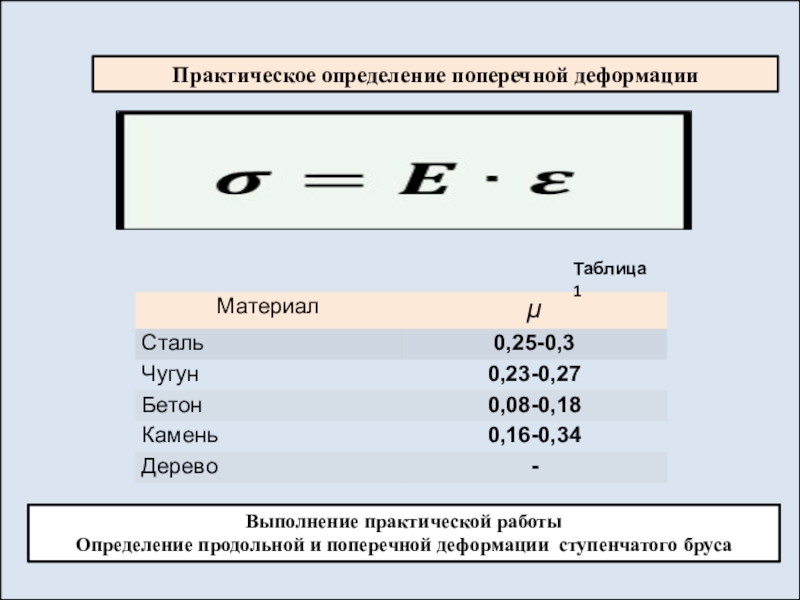

Слайд 12--Пр
Практическое определение поперечной деформации
Таблица 1
Выполнение практической работы
Определение продольной и поперечной
деформации ступенчатого бруса
Слайд 13СТРЕЛЕЦКИЙ НИКОЛАЙ СТАНИСЛАВОВИЧ
(1885-1967)
Советский учёный-механик,
специалист в области строительных конструкций и мостостроения;
член-корреспондент АН
СССР 1931г.
Слайд 14МЕТОД РАСЧЕТА ПО ПРЕДЕЛЬНЫМ СОСТОЯНИЯМ
Основные положения
Устанавливаются два значения нагрузок
а) нормативные ; б) расчётные
– коэффициент перегрузки
n
Принимается по СНиП
- нормативное сопротивление материалов,
основной параметр сопротивления материалов
внешним воздействиям
Устанавливается ГОСТами
3.
- расчетное сопротивление материалов,
где - коэффициент надежности по материалу, зависит от физико-механических свойств материала
4.
- коэффициент условий работы,
где -учитывает особые условия эксплуатации сооружения
- учитывает степень ответственности и капитальности сооружения

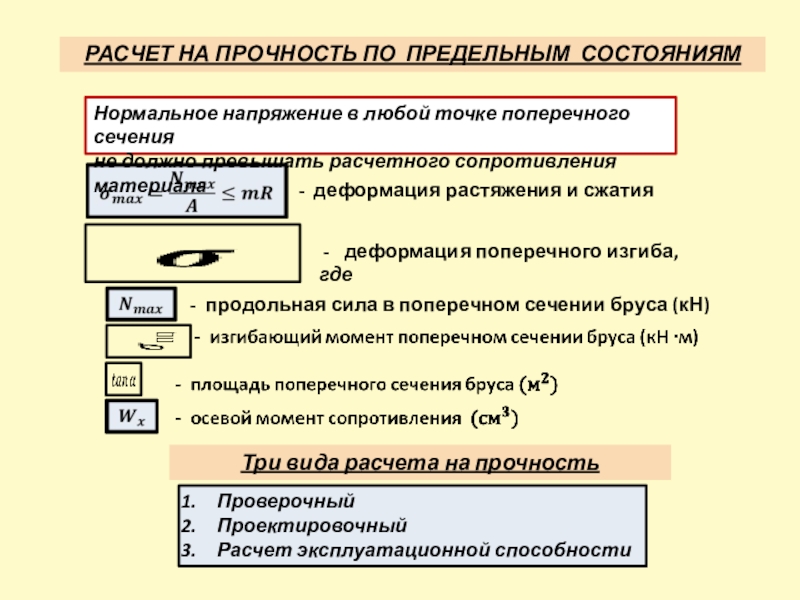

Слайд 15РАСЧЕТ НА ПРОЧНОСТЬ ПО ПРЕДЕЛЬНЫМ СОСТОЯНИЯМ
- деформация растяжения и сжатия
деформация поперечного
изгиба,
где
где
- продольная сила в поперечном сечении бруса (кН)
Три вида расчета на прочность
Проверочный
Проектировочный
Расчет эксплуатационной способности
Нормальное напряжение в любой точке поперечного сечения
не должно превышать расчетного сопротивления материала
