Презентация, доклад урок - игра Брейн-рингТема: Электрические машины постоянного и переменного тока.
Содержание
- 1. Презентация, урок - игра Брейн-рингТема: Электрические машины постоянного и переменного тока.
- 2. Как правило, наибольшего успеха добивается тот, кто располагает лучшей информацией. Б. Дизраэли
- 3. I тур – разминка
- 4. 1. Предназначен для защиты электрооборудования и электрических
- 5. ПРЕДОХРАНИТЕЛЬ1235672. Служит для ограничения действия механизмов крана, включения цепей сигнализации. Могут быть автоматическими.4
- 6. ВЫКПРЕДОХРАЛЮЧАНТИТЕЛЬЕЛЬ1235673. Служит для управления работой электродвигателя, т. е. его включения , регулирования частоты вращения, остановки. 4
- 7. КВЫОКПРЕДОХРАЛЮЧАНТИТЕЛЬЕНЛЬТРАЛЛЕР12356744. Предназначен для пуска, остановки и реверсирования
- 8. КВЫОКЬЛЕТАКСУПРЕДОХРАЛЮЧАНТИТЕЛЬЕНЛЬТРАЛЛЕР12356745. Электрический аппарат для замыканий и размыкания силовых электрических цепей, приводимых в действие при помощи электромагнита.
- 9. КВЫРОТКАТНЬЛЕТАКСУПРЕДОКХРАЛЮЧАНТИТЕЛЬЕНЛЬТРАЛЛЕР12346756. Самое простое устройство ручного управления ,

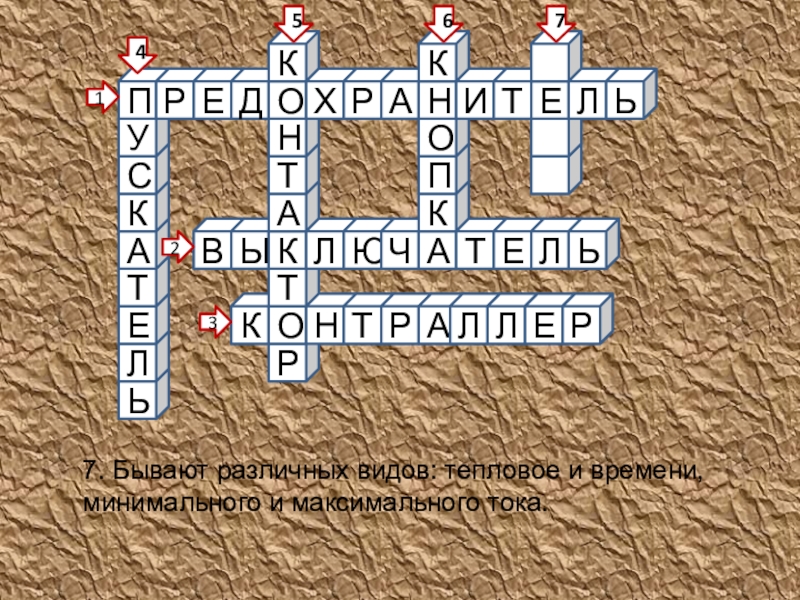

- 10. 7. Бывают различных видов: тепловое и времени, минимального и максимального тока.
- 11. Слайд 11
- 12. II тур – «Кто сильнее»
- 13. Вопрос 1Кем были заложены теоретические основы работы электрических машин?
- 14. Майкл Фарадей Английский физик-экспериментатор, который ввел
- 15. Вопрос 2В работах, каких русских ученых получила дальнейшее развитие идея взаимного преобразования электрической и механической энергии?
- 16. Б.С. Якоби, русский физик, академик Петербургской академии наукМ.О. Доливо-Добровольский, русский электротехник польского происхождения
- 17. Вопрос 3Для чего предназначены трансформаторы?
- 18. Трансформаторы предназначены для преобразования напряжения переменного тока одной величины в напряжение переменного тока другой величины

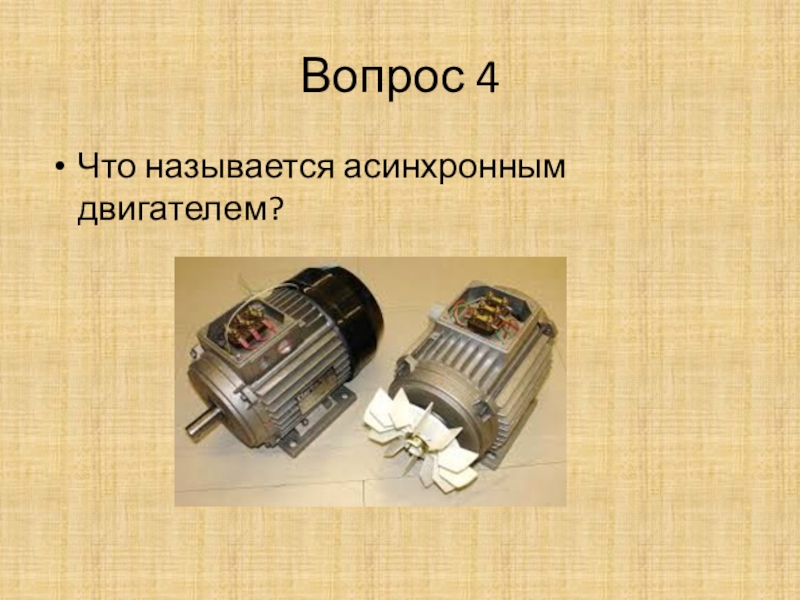

- 19. Вопрос 4Что называется асинхронным двигателем?
- 20. Асинхронным двигателем называется машина, преобразующая электрическую

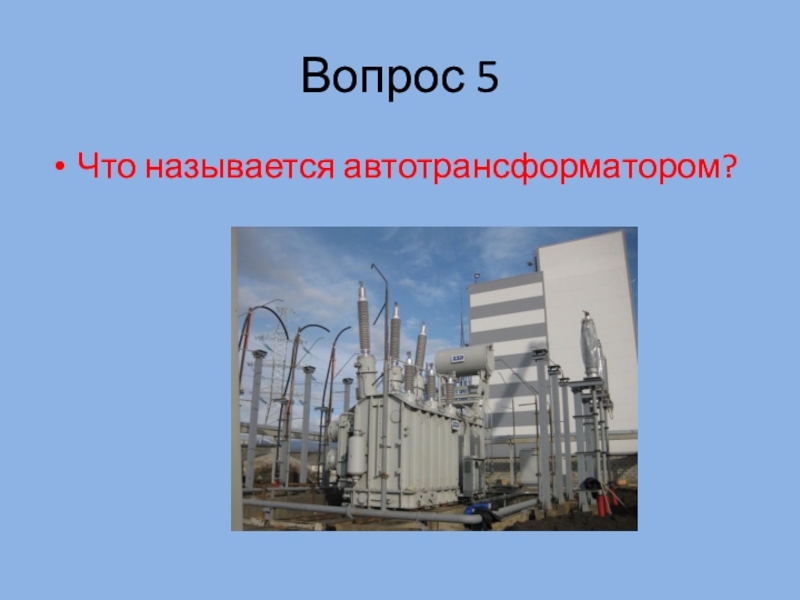

- 21. Вопрос 5Что называется автотрансформатором?
- 22. Автотрансформатором называется такой трансформатор, у которого источник
- 23. III тур – «Тот самый счастливый случай»
- 24. 1-1. Можно ли использовать повышающий трансформатор для
- 25. 1-3. За счет чего в повышающем трансформаторе
- 26. 2-1. Что делают чтобы уменьшить потери на
- 27. 2-2. Отличие однофазных двигателей от трехфазных?Однофазные асинхронные
- 28. 2-3. Характеристика двигателя с фазным ротором?В двигателях
- 29. 2-4. Устройство синхронной машины?Синхронная машина состоит из
- 30. 3-1. Что называется статором?Статор — неподвижная часть
- 31. 3-3. Характеристика двигателя с параллельным возбуждением?Двигатель с
- 32. 3-4. Характеристика электродвигателя с последовательным возбуждением?Через обмотку
- 33. IV тур – «Закончи предложение»
- 34. Команда №1Действие трансформатора основано на явление… электромагнитной
- 35. Команда №2Обмотка трансформатора, включенная в сеть источника
- 36. V тур – «Ты мне, я тебе»(команды по очереди задают друг другу вопросы)
- 37. VI тур – «Гонка за лидером»
- 38. Вопросы 1 команде Чем обусловлены механические потери?
- 39. 4. Недостаток синхронного двигателя – необходимость вспомогательных
- 40. 6. Укажите основной недостаток асинхронного двигателя?отсутствие экономичных устройств для плавного регулирования частоты вращения ротора.
- 41. Вопросы 2 команде 1. Чем определяются добавочные
- 42. 3. От чего зависит КПД асинхронного двигателя?Чем

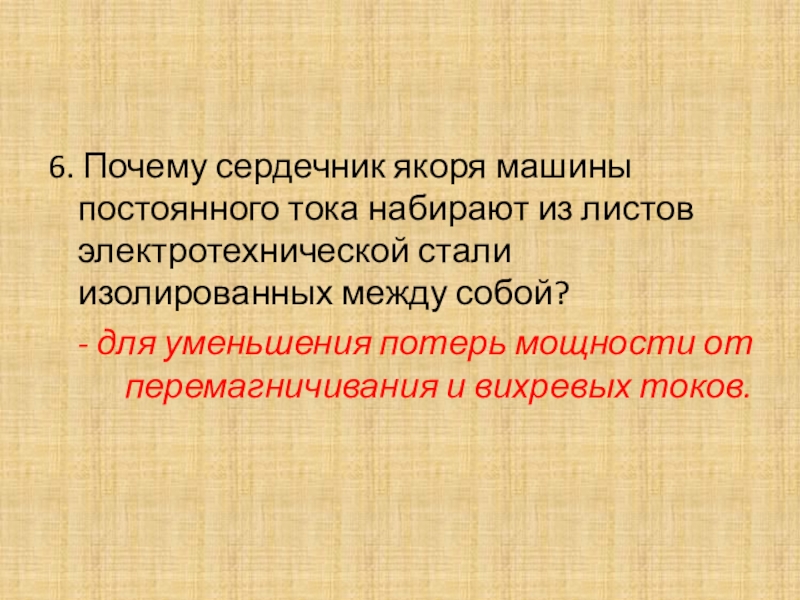

- 43. 6. Почему сердечник якоря машины постоянного тока
- 44. Конкурс капитанов I командаЧастота вращения магнитного поля
- 45. VII тур – «Команда – это сила»
- 46. Из слова «Электротехника» составить как можно больше слов.
Как правило, наибольшего успеха добивается тот, кто располагает лучшей информацией. Б. Дизраэли
Слайд 2
Как правило, наибольшего успеха добивается тот, кто располагает лучшей информацией.
Б.
Дизраэли
Слайд 41. Предназначен для защиты электрооборудования и электрических сетей от больших токов,
возникающих при КЗ, и значительных перегрузках.
Слайд 5П
Р
Е
Д
О
Х
Р
А
Н
И
Т
Е
Л
Ь
1
2
3
5
6
7
2. Служит для ограничения действия механизмов крана, включения цепей сигнализации. Могут
быть автоматическими.
4
Слайд 6В
Ы
К
П
Р
Е
Д
О
Х
Р
А
Л
Ю
Ч
А
Н
Т
И
Т
Е
Л
Ь
Е
Л
Ь
1
2
3
5
6
7

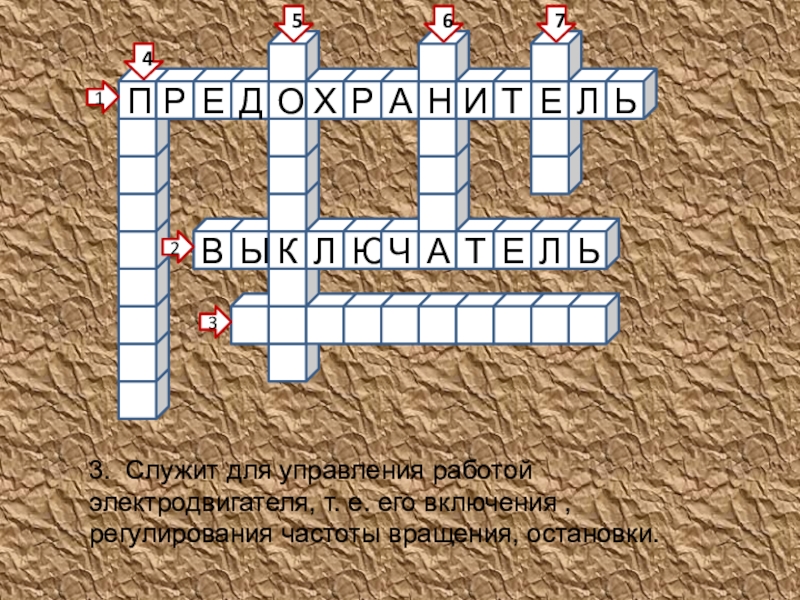

3. Служит для управления работой электродвигателя, т. е. его включения ,
регулирования частоты вращения, остановки.
4
Слайд 7К
В
Ы
О
К
П
Р
Е
Д
О
Х
Р
А
Л
Ю
Ч
А
Н
Т
И
Т
Е
Л
Ь
Е
Н
Л
Ь
Т
Р
А
Л
Л
Е
Р
1
2
3
5
6
7
4

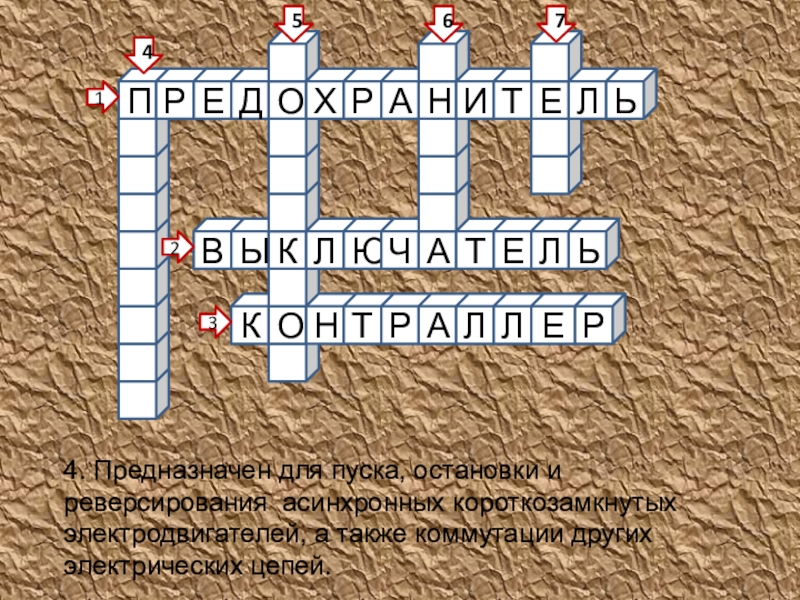

4. Предназначен для пуска, остановки и реверсирования асинхронных короткозамкнутых электродвигателей, а
также коммутации других электрических цепей.
Слайд 8К
В
Ы
О
К
Ь
Л
Е
Т
А
К
С
У
П
Р
Е
Д
О
Х
Р
А
Л
Ю
Ч
А
Н
Т
И
Т
Е
Л
Ь
Е
Н
Л
Ь
Т
Р
А
Л
Л
Е
Р
1
2
3
5
6
7
4

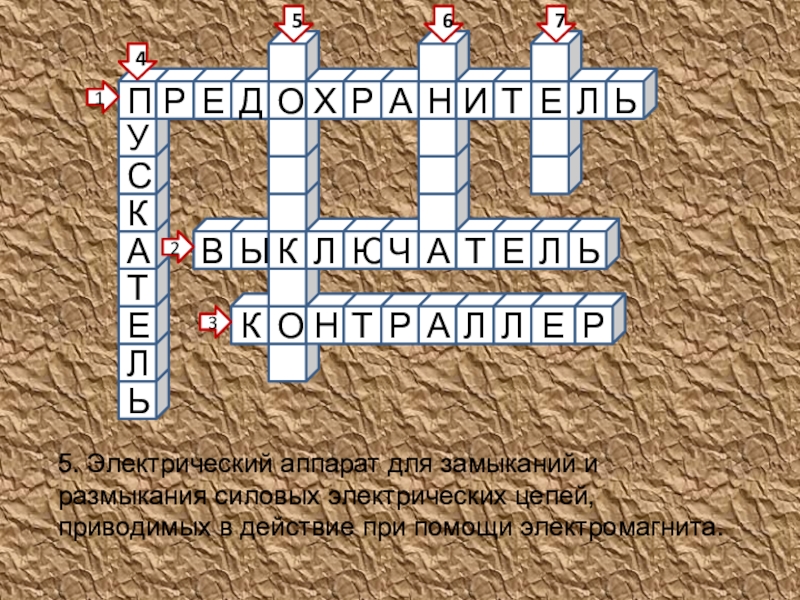

5. Электрический аппарат для замыканий и размыкания силовых электрических цепей, приводимых
в действие при помощи электромагнита.
Слайд 9К
В
Ы
Р
О
Т
К
А
Т
Н
Ь
Л
Е
Т
А
К
С
У
П
Р
Е
Д
О
К
Х
Р
А
Л
Ю
Ч
А
Н
Т
И
Т
Е
Л
Ь
Е
Н
Л
Ь
Т
Р
А
Л
Л
Е
Р
1
2
3
4
6
7
5

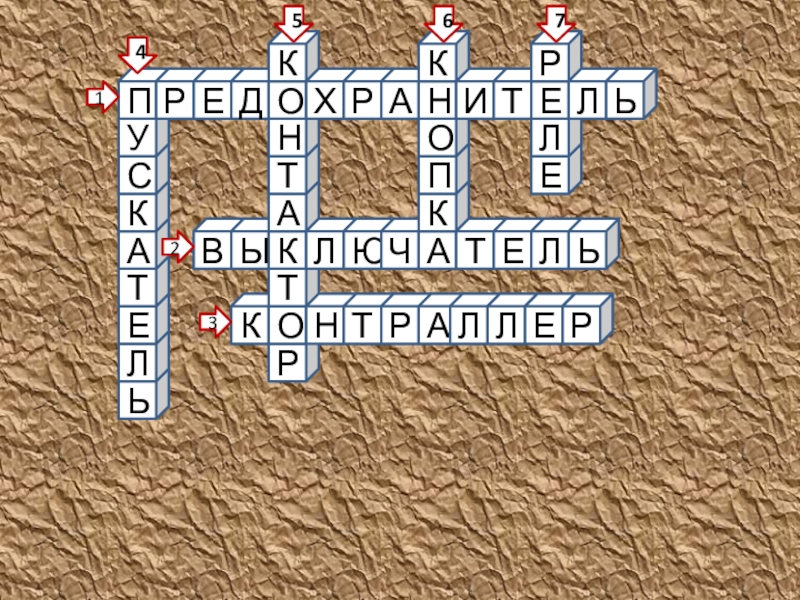

6. Самое простое устройство ручного управления , необходимое для размыкания и
замыкания цепей катушек контакторов, магнитных пускателей и реле.
Слайд 14
Майкл Фарадей
Английский физик-экспериментатор, который ввел в науку понятие «поле» и заложил
основы концепции о физической реальности электрических и магнитных полей.
Слайд 15Вопрос 2
В работах, каких русских ученых получила дальнейшее развитие идея взаимного
преобразования электрической и механической энергии?
Слайд 16Б.С. Якоби, русский физик,
академик Петербургской академии наук
М.О. Доливо-Добровольский, русский электротехник
польского происхождения

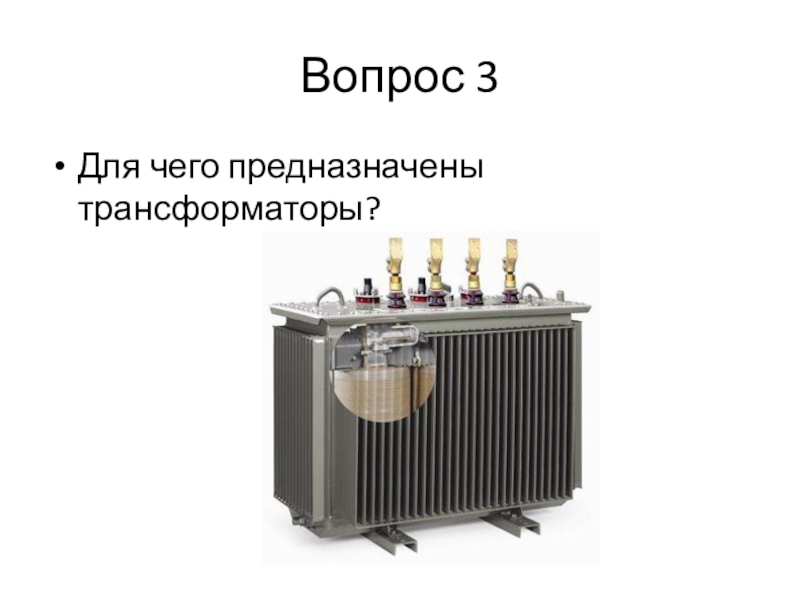

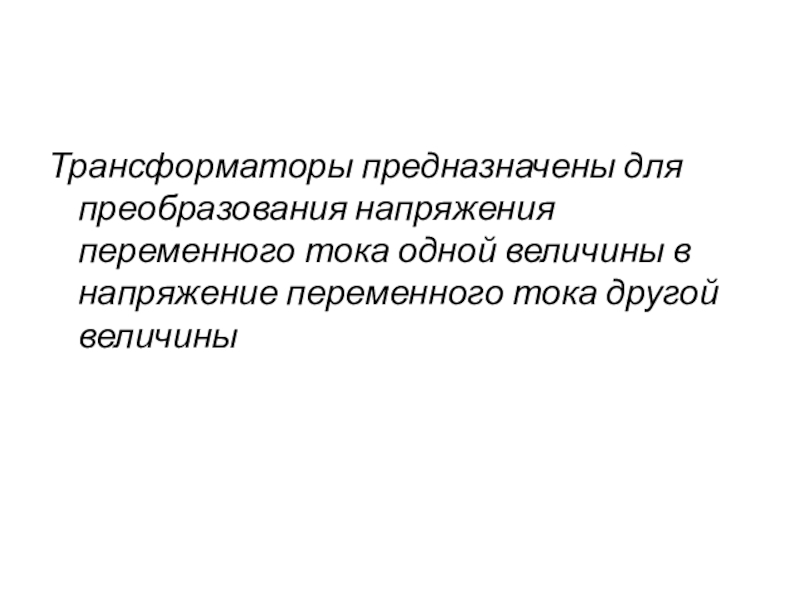

Слайд 18Трансформаторы предназначены для преобразования напряжения переменного тока одной величины в напряжение
переменного тока другой величины

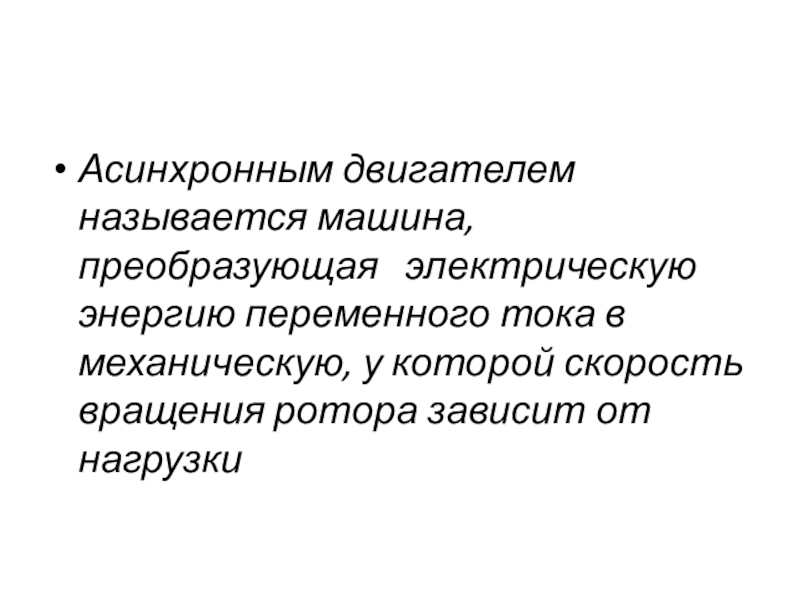

Слайд 20Асинхронным двигателем называется машина, преобразующая электрическую энергию переменного тока в
механическую, у которой скорость вращения ротора зависит от нагрузки

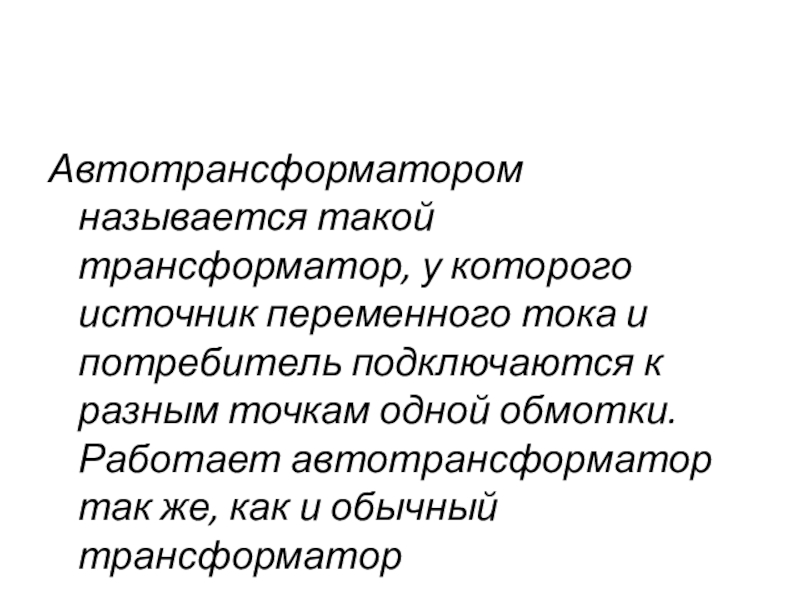

Слайд 22Автотрансформатором называется такой трансформатор, у которого источник переменного тока и потребитель
подключаются к разным точкам одной обмотки. Работает автотрансформатор так же, как и обычный трансформатор

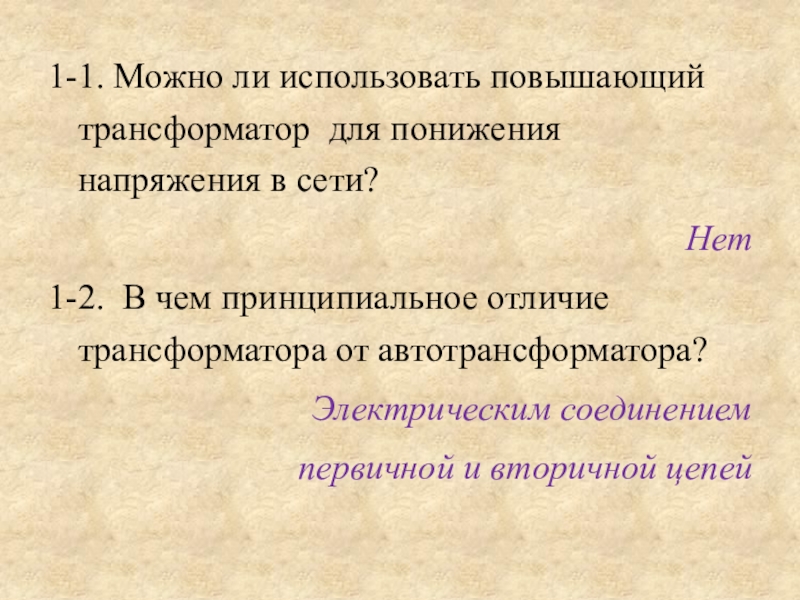

Слайд 241-1. Можно ли использовать повышающий трансформатор для понижения напряжения в сети?
Нет
1-2. В чем принципиальное отличие трансформатора от автотрансформатора?
Электрическим соединением
первичной и вторичной цепей
1-2. В чем принципиальное отличие трансформатора от автотрансформатора?
Электрическим соединением
первичной и вторичной цепей
Слайд 251-3. За счет чего в повышающем трансформаторе происходит увеличение напряжения во
вторичной обмотке?
уменьшение I2
1-4. За счет чего в повышающем трансформаторе происходит уменьшения напряжения вторичной обмотки?
увеличения I2
уменьшение I2
1-4. За счет чего в повышающем трансформаторе происходит уменьшения напряжения вторичной обмотки?
увеличения I2

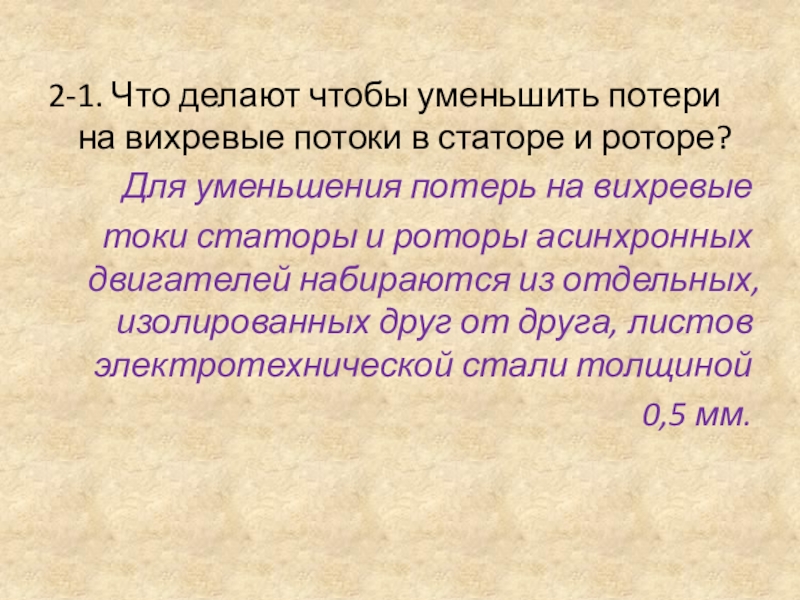

Слайд 262-1. Что делают чтобы уменьшить потери на вихревые потоки в статоре
и роторе?
Для уменьшения потерь на вихревые
токи статоры и роторы асинхронных двигателей набираются из отдельных, изолированных друг от друга, листов электротехнической стали толщиной
0,5 мм.
Для уменьшения потерь на вихревые
токи статоры и роторы асинхронных двигателей набираются из отдельных, изолированных друг от друга, листов электротехнической стали толщиной
0,5 мм.

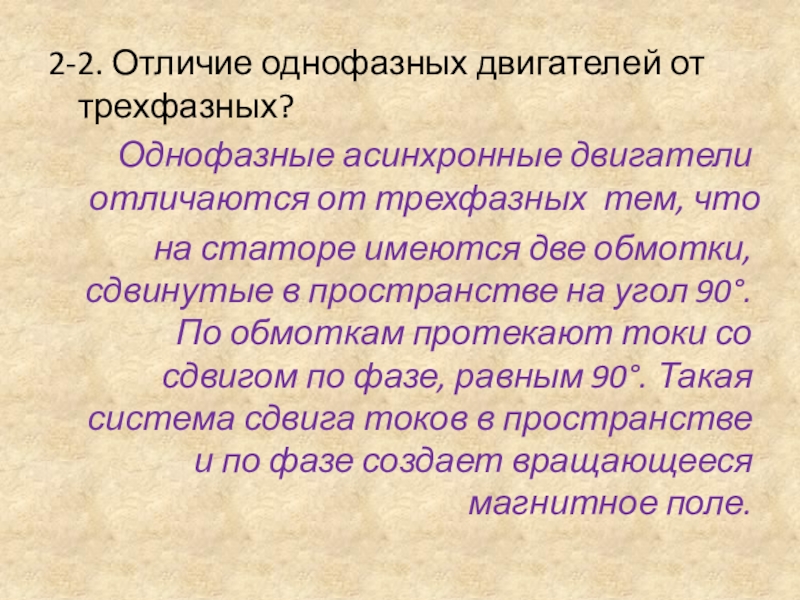

Слайд 272-2. Отличие однофазных двигателей от трехфазных?
Однофазные асинхронные двигатели отличаются от трехфазных
тем, что
на статоре имеются две обмотки, сдвинутые в пространстве на угол 90°. По обмоткам протекают токи со сдвигом по фазе, равным 90°. Такая система сдвига токов в пространстве и по фазе создает вращающееся магнитное поле.
на статоре имеются две обмотки, сдвинутые в пространстве на угол 90°. По обмоткам протекают токи со сдвигом по фазе, равным 90°. Такая система сдвига токов в пространстве и по фазе создает вращающееся магнитное поле.

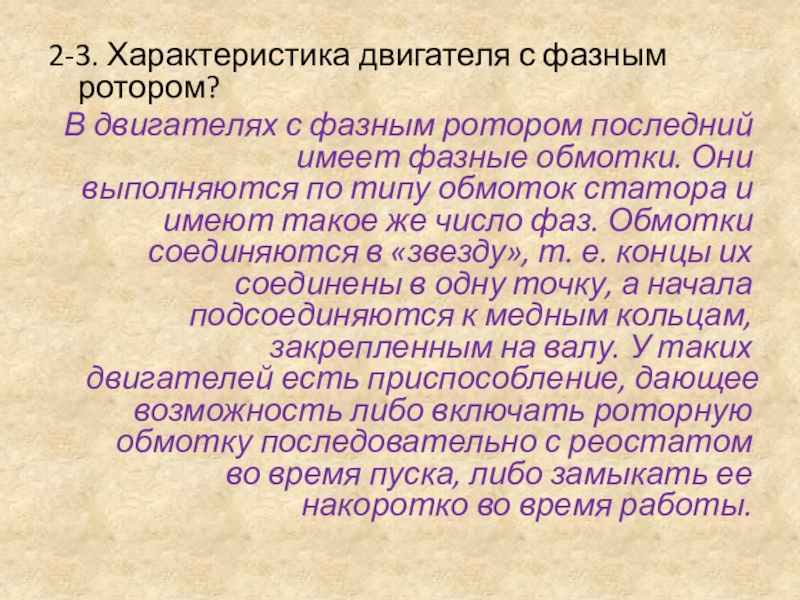

Слайд 282-3. Характеристика двигателя с фазным ротором?
В двигателях с фазным ротором последний
имеет фазные обмотки. Они выполняются по типу обмоток статора и имеют такое же число фаз. Обмотки соединяются в «звезду», т. е. концы их соединены в одну точку, а начала подсоединяются к медным кольцам, закрепленным на валу. У таких двигателей есть приспособление, дающее возможность либо включать роторную обмотку последовательно с реостатом во время пуска, либо замыкать ее накоротко во время работы.
Слайд 292-4. Устройство синхронной машины?
Синхронная машина состоит из неподвижного статора и вращающегося
ротора. Статор ничем не отличается от статора трехфазного асинхронного электродвигателя. Ротор представляет собой вращающийся электромагнит, катушки которого питаются постоянным током.

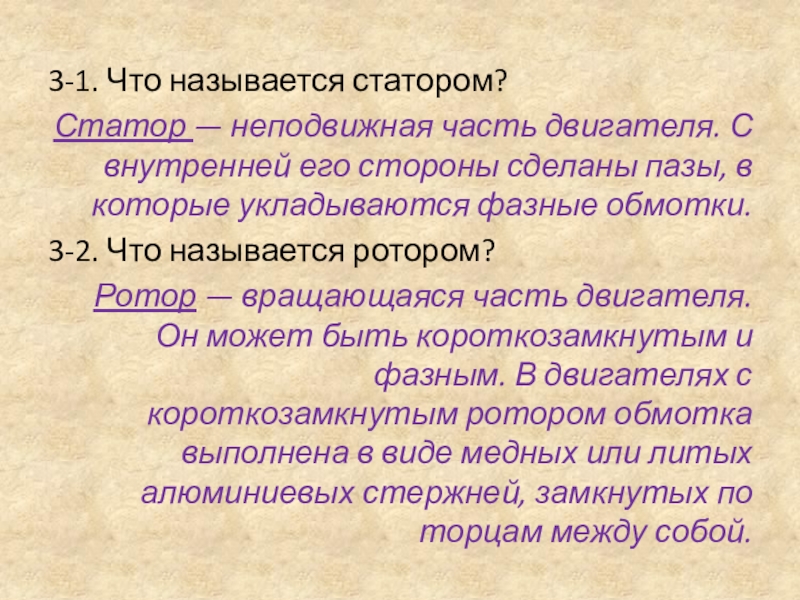

Слайд 303-1. Что называется статором?
Статор — неподвижная часть двигателя. С внутренней его
стороны сделаны пазы, в которые укладываются фазные обмотки.
3-2. Что называется ротором?
Ротор — вращающаяся часть двигателя. Он может быть короткозамкнутым и фазным. В двигателях с короткозамкнутым ротором обмотка выполнена в виде медных или литых алюминиевых стержней, замкнутых по торцам между собой.
3-2. Что называется ротором?
Ротор — вращающаяся часть двигателя. Он может быть короткозамкнутым и фазным. В двигателях с короткозамкнутым ротором обмотка выполнена в виде медных или литых алюминиевых стержней, замкнутых по торцам между собой.

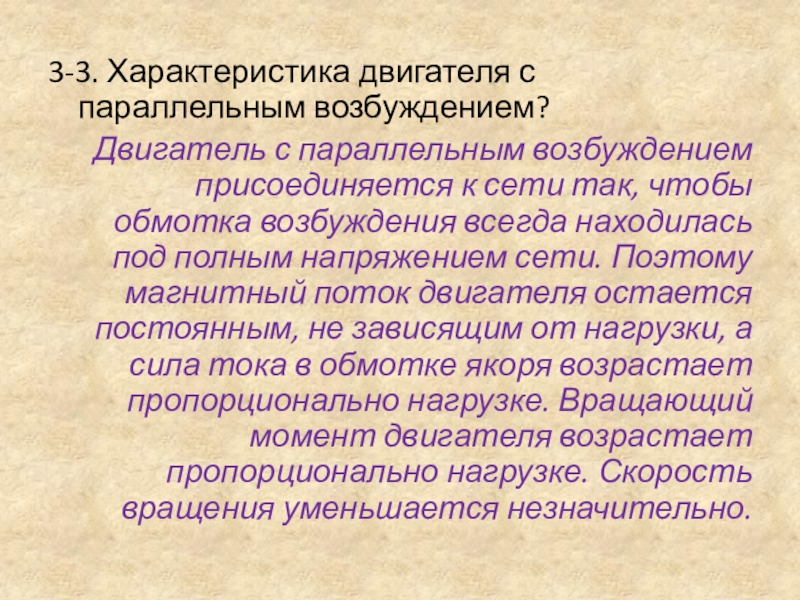

Слайд 313-3. Характеристика двигателя с параллельным возбуждением?
Двигатель с параллельным возбуждением присоединяется к
сети так, чтобы обмотка возбуждения всегда находилась под полным напряжением сети. Поэтому магнитный поток двигателя остается постоянным, не зависящим от нагрузки, а сила тока в обмотке якоря возрастает пропорционально нагрузке. Вращающий момент двигателя возрастает пропорционально нагрузке. Скорость вращения уменьшается незначительно.

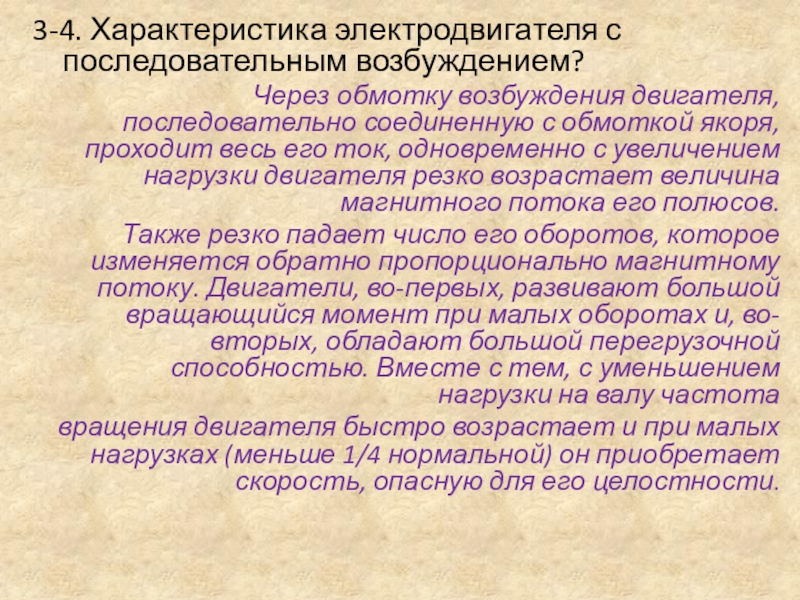

Слайд 323-4. Характеристика электродвигателя с последовательным возбуждением?
Через обмотку возбуждения двигателя, последовательно соединенную
с обмоткой якоря, проходит весь его ток, одновременно с увеличением нагрузки двигателя резко возрастает величина магнитного потока его полюсов.
Также резко падает число его оборотов, которое изменяется обратно пропорционально магнитному потоку. Двигатели, во-первых, развивают большой вращающийся момент при малых оборотах и, во-вторых, обладают большой перегрузочной способностью. Вместе с тем, с уменьшением нагрузки на валу частота
вращения двигателя быстро возрастает и при малых нагрузках (меньше 1/4 нормальной) он приобретает скорость, опасную для его целостности.
Также резко падает число его оборотов, которое изменяется обратно пропорционально магнитному потоку. Двигатели, во-первых, развивают большой вращающийся момент при малых оборотах и, во-вторых, обладают большой перегрузочной способностью. Вместе с тем, с уменьшением нагрузки на валу частота
вращения двигателя быстро возрастает и при малых нагрузках (меньше 1/4 нормальной) он приобретает скорость, опасную для его целостности.

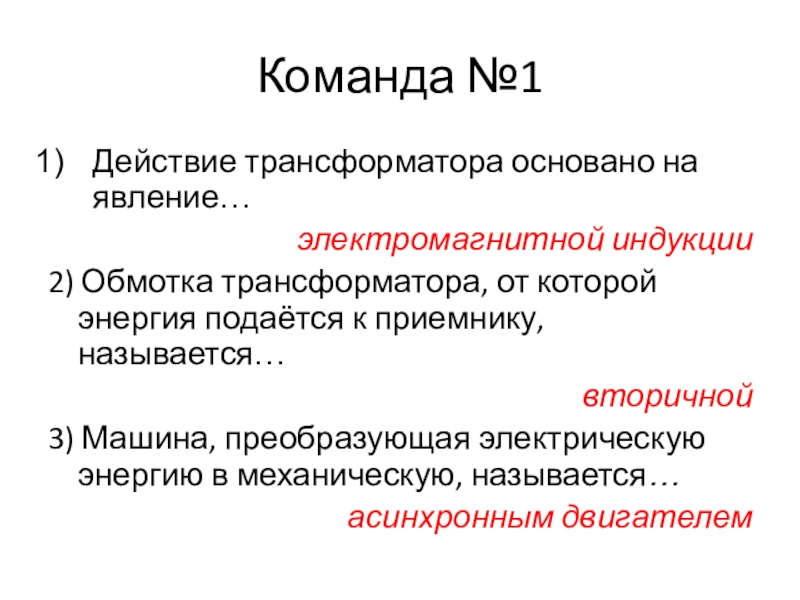

Слайд 34Команда №1
Действие трансформатора основано на явление…
электромагнитной индукции
2) Обмотка трансформатора, от
которой энергия подаётся к приемнику, называется…
вторичной
3) Машина, преобразующая электрическую энергию в механическую, называется…
асинхронным двигателем
вторичной
3) Машина, преобразующая электрическую энергию в механическую, называется…
асинхронным двигателем
Слайд 35Команда №2
Обмотка трансформатора, включенная в сеть источника электрической энергии, называется…
первичной
2) Трансформаторы
большой мощности в настоящие время изготавливают исключительно…
стержневыми
3) Как и любая машина переменного тока, асинхронный двигатель состоит из двух основных частей…
статора и ротора
стержневыми
3) Как и любая машина переменного тока, асинхронный двигатель состоит из двух основных частей…
статора и ротора

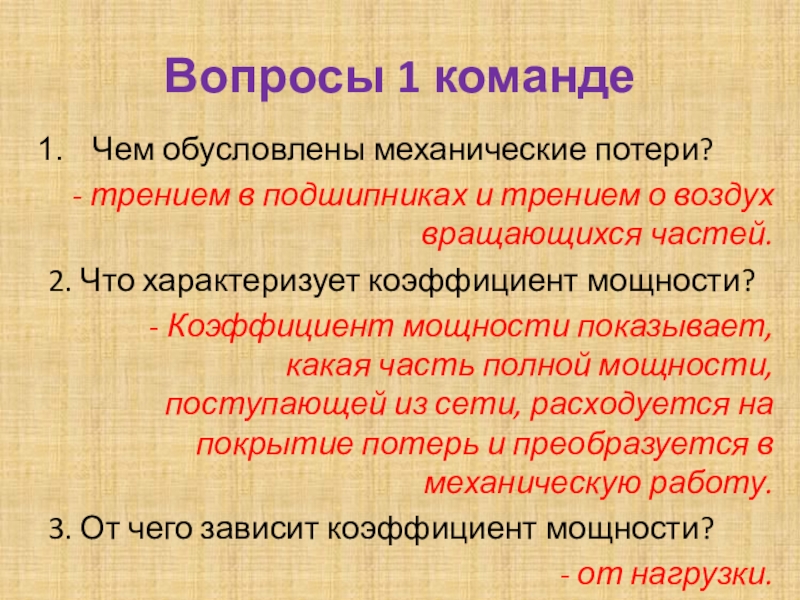

Слайд 38Вопросы 1 команде
Чем обусловлены механические потери?
- трением в подшипниках
и трением о воздух вращающихся частей.
2. Что характеризует коэффициент мощности?
- Коэффициент мощности показывает, какая часть полной мощности, поступающей из сети, расходуется на покрытие потерь и преобразуется в механическую работу.
3. От чего зависит коэффициент мощности?
- от нагрузки.
2. Что характеризует коэффициент мощности?
- Коэффициент мощности показывает, какая часть полной мощности, поступающей из сети, расходуется на покрытие потерь и преобразуется в механическую работу.
3. От чего зависит коэффициент мощности?
- от нагрузки.
Слайд 394. Недостаток синхронного двигателя –
необходимость вспомогательных автоматических устройств для пуска
и установки.
5. Какие потери определяет опыт холостого хода?
- Определяет потери в стали и механические потери.
5. Какие потери определяет опыт холостого хода?
- Определяет потери в стали и механические потери.

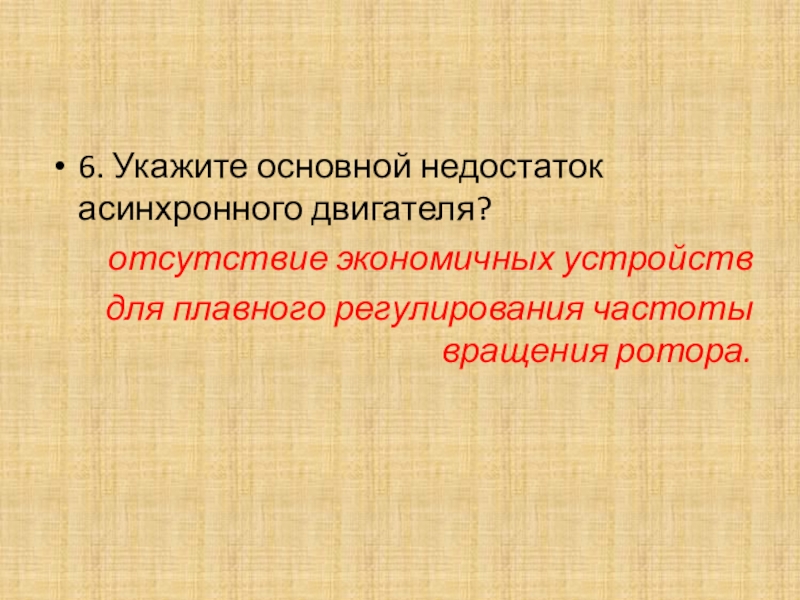

Слайд 406. Укажите основной недостаток асинхронного двигателя?
отсутствие экономичных устройств
для плавного регулирования
частоты вращения ротора.

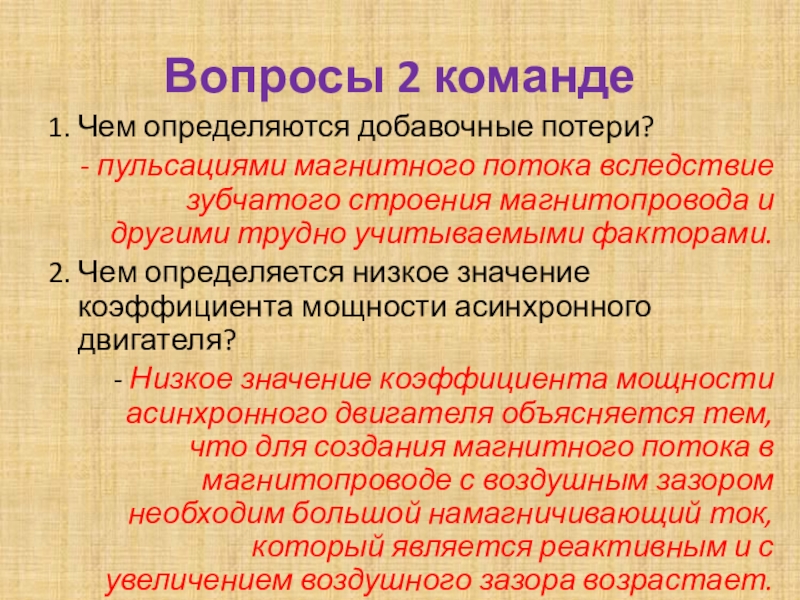

Слайд 41Вопросы 2 команде
1. Чем определяются добавочные потери?
- пульсациями магнитного потока
вследствие зубчатого строения магнитопровода и другими трудно учитываемыми факторами.
2. Чем определяется низкое значение коэффициента мощности асинхронного двигателя?
- Низкое значение коэффициента мощности асинхронного двигателя объясняется тем, что для создания магнитного потока в магнитопроводе с воздушным зазором необходим большой намагничивающий ток, который является реактивным и с увеличением воздушного зазора возрастает.
2. Чем определяется низкое значение коэффициента мощности асинхронного двигателя?
- Низкое значение коэффициента мощности асинхронного двигателя объясняется тем, что для создания магнитного потока в магнитопроводе с воздушным зазором необходим большой намагничивающий ток, который является реактивным и с увеличением воздушного зазора возрастает.
Слайд 423. От чего зависит КПД асинхронного двигателя?
Чем больше расчетная мощность,
тем
выше КПД.
4. Достоинства синхронного двигателя –
строго постоянная скорость вращения.
5. Какие потери определяет опыт короткого замыкания?
- Определяет потери в меди.
4. Достоинства синхронного двигателя –
строго постоянная скорость вращения.
5. Какие потери определяет опыт короткого замыкания?
- Определяет потери в меди.
Слайд 436. Почему сердечник якоря машины постоянного тока набирают из листов электротехнической
стали изолированных между собой?
- для уменьшения потерь мощности от перемагничивания и вихревых токов.
- для уменьшения потерь мощности от перемагничивания и вихревых токов.
Слайд 44Конкурс капитанов
I команда
Частота вращения магнитного поля асинхронного двигателя n=1000 об/мин.
Частота вращения ротора
n =950 об/мин. Определить скольжение.
n =950 об/мин. Определить скольжение.
II команда
Частота вращения магнитного поля асинхронного двигателя n=1500 об/мин. Частота вращения ротора
n =1470 об/мин. Определить скольжение.
