Презентация, доклад Транспортировка и хранение кабелей.

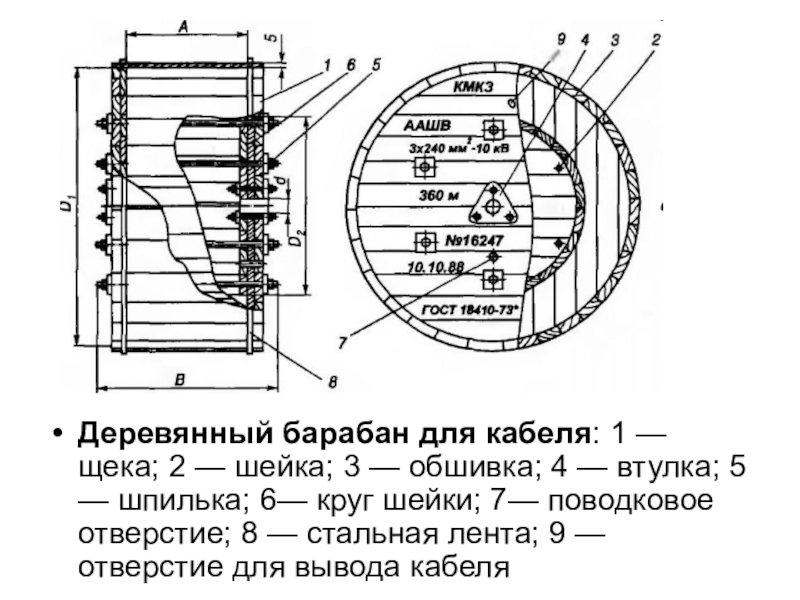

— обшивка; 4 — втулка; 5 — шпилька; 6— круг шейки; 7— поводковое отверстие; 8 — стальная лента; 9 — отверстие для вывода кабеля

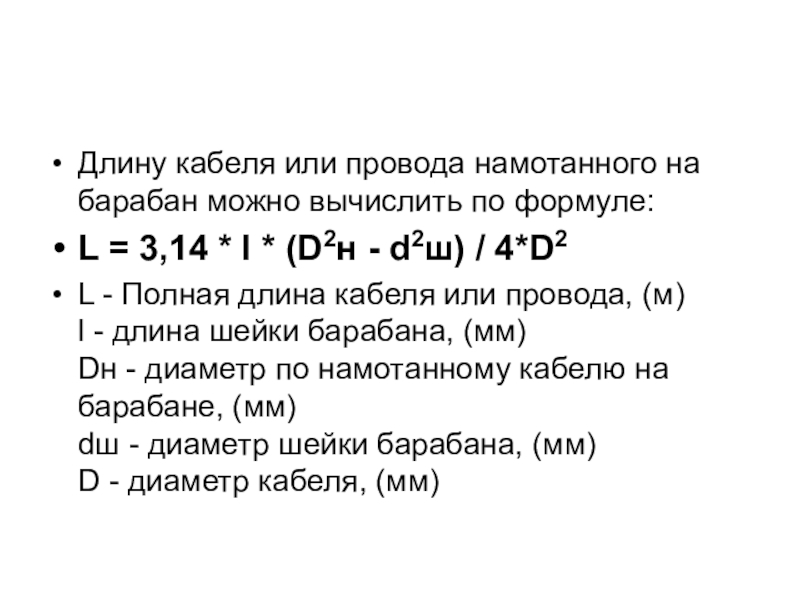

= 3,14 * l * (D2н - d2ш) / 4*D2
L - Полная длина кабеля или провода, (м) l - длина шейки барабана, (мм) Dн - диаметр по намотанному кабелю на барабане, (мм) dш - диаметр шейки барабана, (мм) D - диаметр кабеля, (мм)

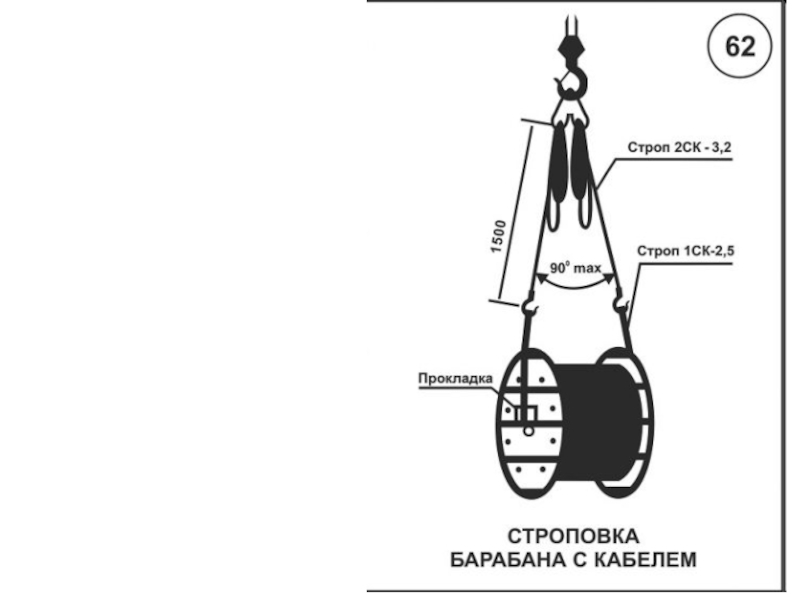

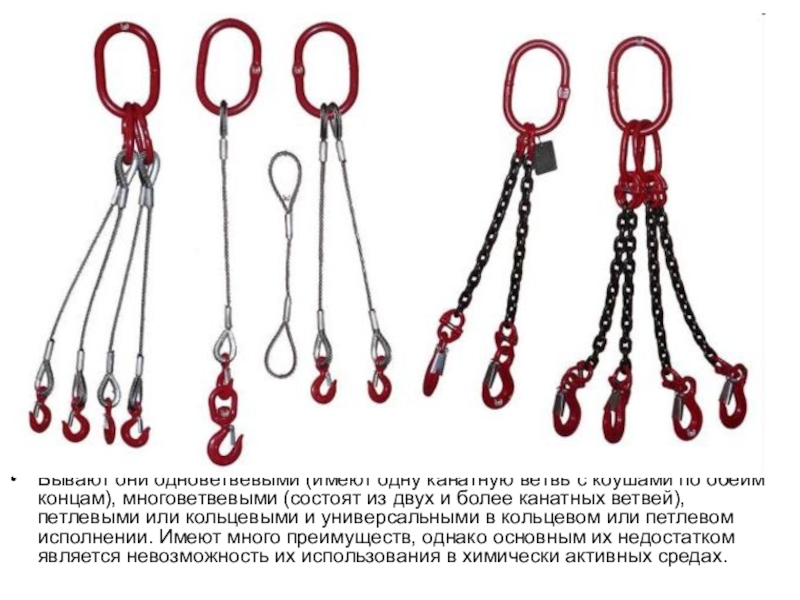

концам), многоветвевыми (состоят из двух и более канатных ветвей), петлевыми или кольцевыми и универсальными в кольцевом или петлевом исполнении. Имеют много преимуществ, однако основным их недостатком является невозможность их использования в химически активных средах.

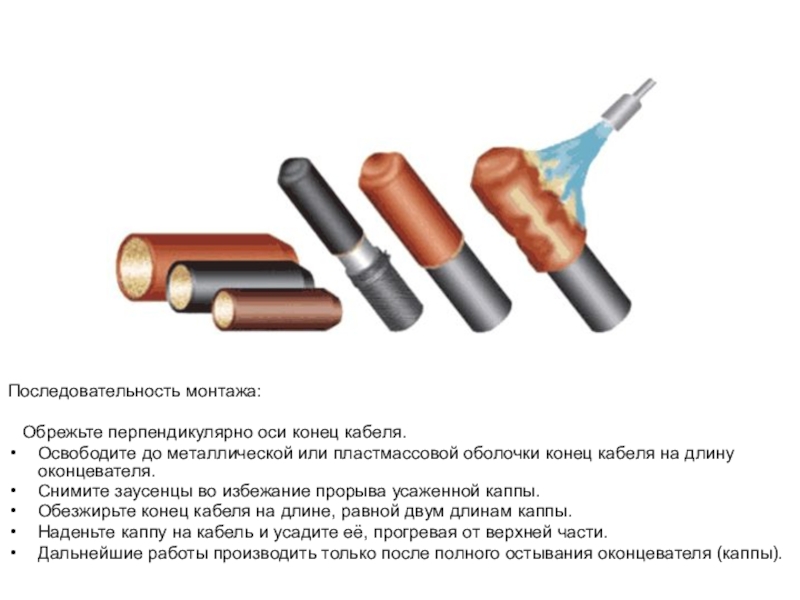

пластмассовой оболочки конец кабеля на длину оконцевателя.
Снимите заусенцы во избежание прорыва усаженной каппы.
Обезжирьте конец кабеля на длине, равной двум длинам каппы.
Наденьте каппу на кабель и усадите её, прогревая от верхней части.
Дальнейшие работы производить только после полного остывания оконцевателя (каппы).

2 года;
под навесом – 5 лет;
в складских помещениях – 10 лет.

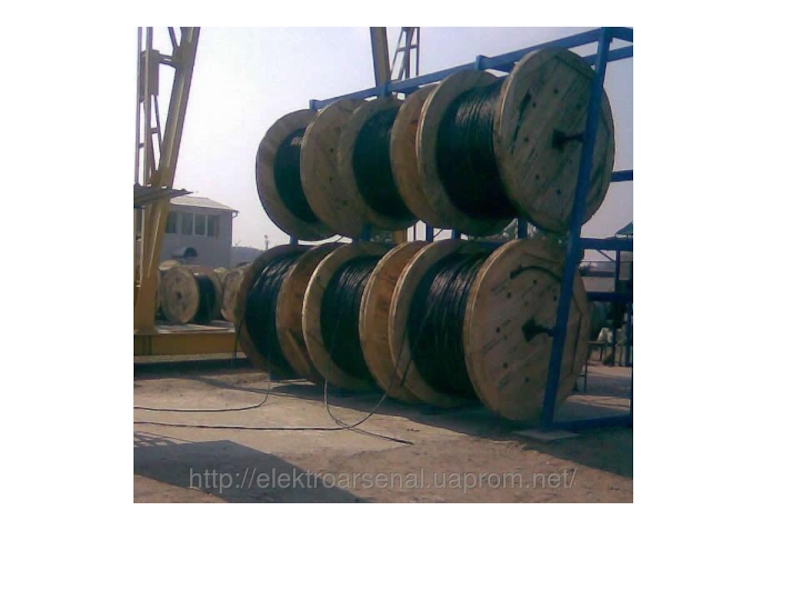

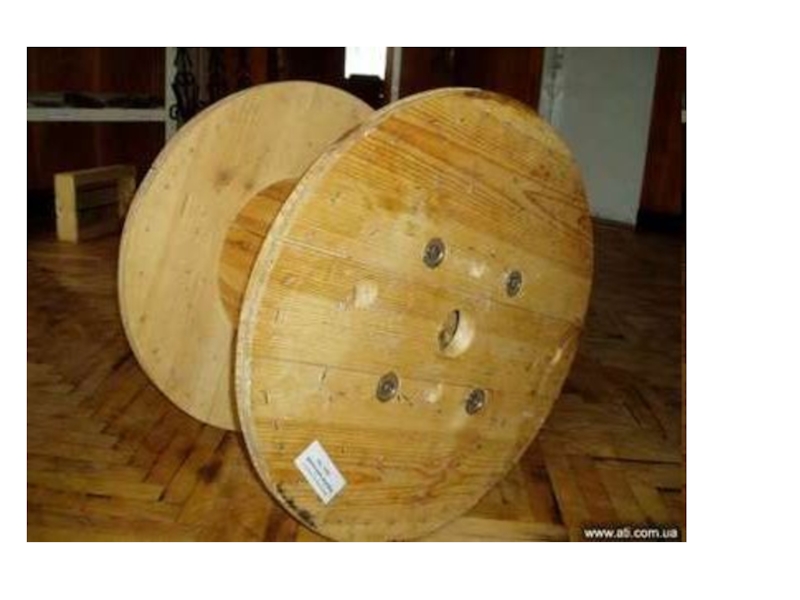

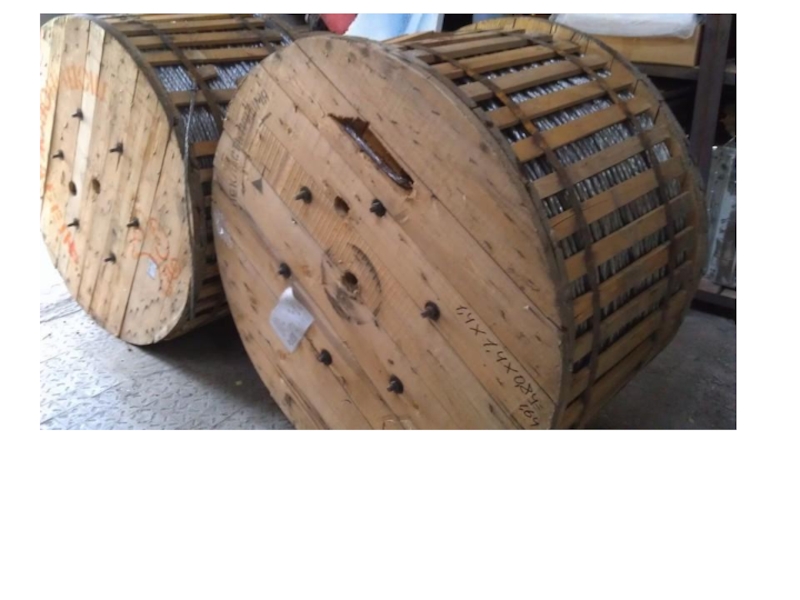

Поставки кабеля производятся в виде зашитых деревянных или металлических барабанов. Эти барабаны в соответствии с ГОСТом нумеруются от 4 до 30 по значению наружного диаметра щеки (400 – 3000 мм). Также следует выдержать определённые требования к намотке кабеля на барабан:
ряды наматываются ровно и плотно;
расстояние от верхнего ряда витков до края барабана, не менее:
100 мм - для многожильных кабелей;
50 мм - для одножильных кабелей.

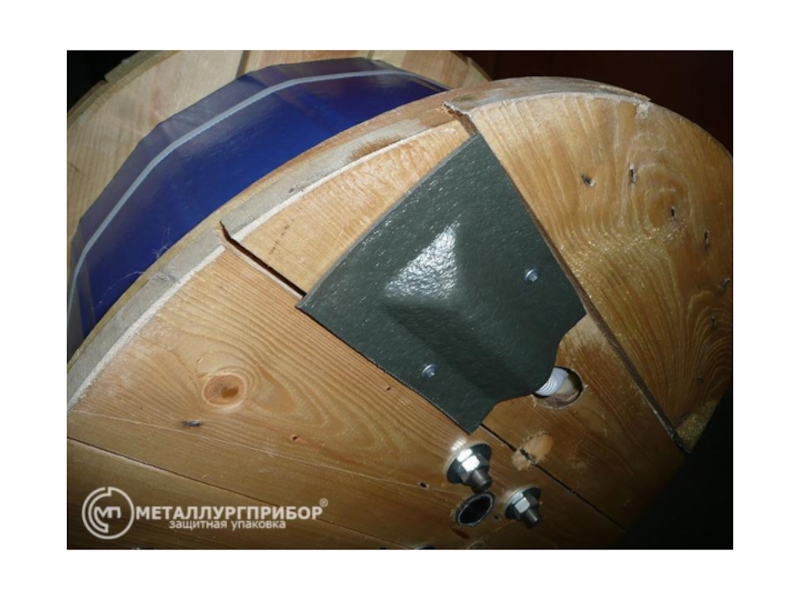

нижний конец кабеля выводится наружу через отверстие в щеке барабана с выступом не менее чем 100 мм с последующей зашивкой листовой жестью;
верхний конец кабеля должен быть закреплён на внутренней стороне щеки;

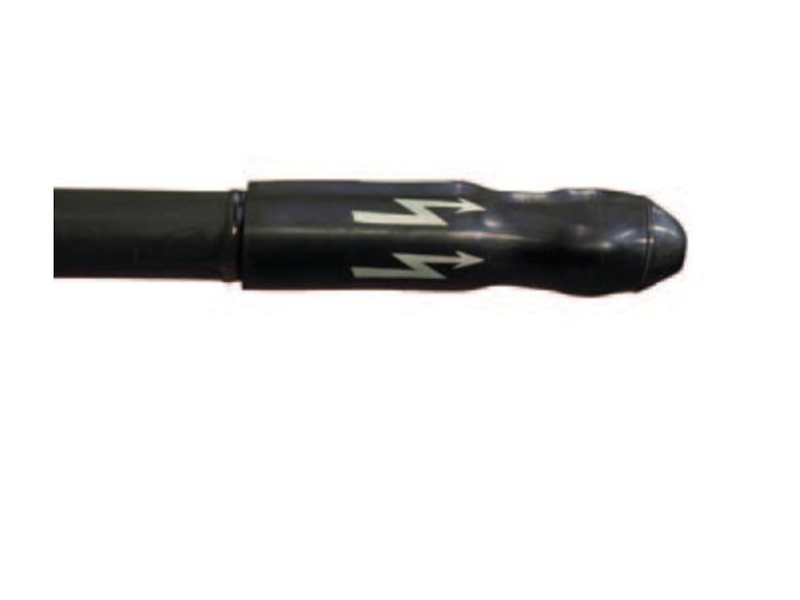

на оба конца кабеля устанавливаются влагозащитные каппы (термоусадочные колпачки), а концы кабеля в металлической оболочке – просто запаиваются, также возможна обмотка ПВХ изолентой;
температура хранения не должна выходить за пределы, указанные изготовителем, иначе изоляция кабеля (пластик или резина) станет хрупкой;
Допускается хранение коротких кусков кабеля в виде смотанной бухты в горизонтальном положении. Бухта перевязывается верёвкой или проволокой в 3-5 местах и к ней прикрепляется бирка, дублирующая всю информацию, которая содержалась на барабане. Хранение барабанов недопустимо в условиях повышенной влажности и при наличии паров щелочей или кислот, что является агрессивной средой. Некоторые виды кабелей, таких как оптико-волоконные, можно хранить исключительно в складских условиях.

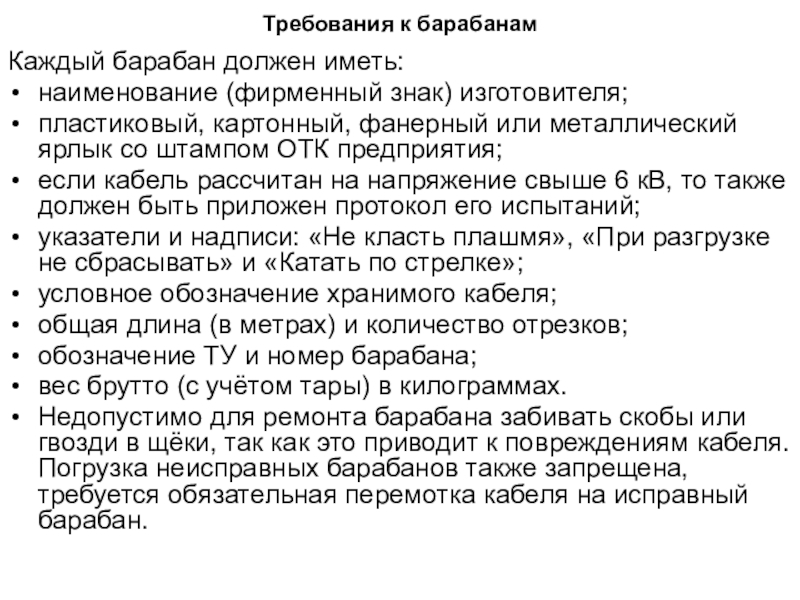

фанерный или металлический ярлык со штампом ОТК предприятия;
если кабель рассчитан на напряжение свыше 6 кВ, то также должен быть приложен протокол его испытаний;
указатели и надписи: «Не класть плашмя», «При разгрузке не сбрасывать» и «Катать по стрелке»;
условное обозначение хранимого кабеля;
общая длина (в метрах) и количество отрезков;
обозначение ТУ и номер барабана;
вес брутто (с учётом тары) в килограммах.
Недопустимо для ремонта барабана забивать скобы или гвозди в щёки, так как это приводит к повреждениям кабеля. Погрузка неисправных барабанов также запрещена, требуется обязательная перемотка кабеля на исправный барабан.

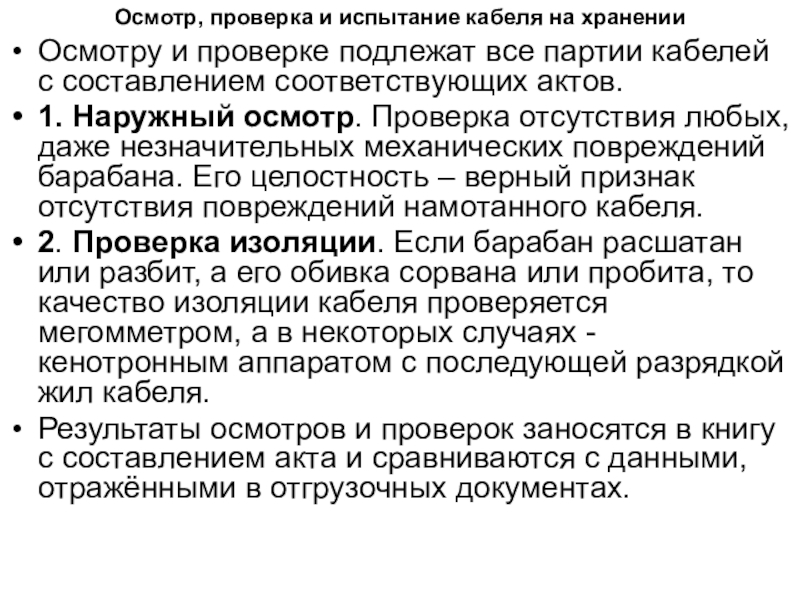

все партии кабелей с составлением соответствующих актов.
1. Наружный осмотр. Проверка отсутствия любых, даже незначительных механических повреждений барабана. Его целостность – верный признак отсутствия повреждений намотанного кабеля.
2. Проверка изоляции. Если барабан расшатан или разбит, а его обивка сорвана или пробита, то качество изоляции кабеля проверяется мегомметром, а в некоторых случаях - кенотронным аппаратом с последующей разрядкой жил кабеля.
Результаты осмотров и проверок заносятся в книгу с составлением акта и сравниваются с данными, отражёнными в отгрузочных документах.
