Презентация, доклад Технология дуговой сварки трубопроводов и объектов котлонадзоров
Содержание
- 1. Презентация Технология дуговой сварки трубопроводов и объектов котлонадзоров
- 2. иметь представление: о трубах, их размерах, фасонных
- 3. Входной тестВыберите правильный ответ:1.Какой инструмент используется для
- 4. 6. От чего зависит марка и диаметр
- 5. Эталон ответов1-в; 2-б;3-б; 4-в; 5-б; 6-в; 7-а; 8- с ГОСТом; 9-очистка, разметка, резка(рубка) правка; 10-Очистка, разметка
- 6. План урока:Определение понятия трубопроводКлассификация трубопроводовЭлементы трубопроводаВспомогательное оборудование
- 7. Определение понятия трубопроводТрубопровод - сооружение из труб для передачи на расстояние жидких, газообразных или сыпучих тел
- 8. Классификация По роду транспортируемого вещества:нефтепроводы; газопроводы; паропроводы;
- 9. 3. По диаметру6, 10, 15, 20, 25,
- 10. 4. По условному давлению:а) вакуумные, работающие при
- 11. Госгортехнадзор и котлонадзорГосгортехнадзор - система мероприятий по
- 12. Трубопроводы, транспортирующие водяной пар рабочим давлением более
- 13. Элемент трубопровода – сборочная единица, предназначена для
- 14. Штампосварное колено изготовлено из труб или листа
- 15. Переход служит для изменения диаметра трубопроводаТройник для устройства ответвления трубопровода при разделении потока транспортируемого продукта
- 16. Фланец - предназначенная для монтажа отдельных его
- 17. Алгоритм трудовых действий при подготовки трубопровода к
- 18. Вспомогательные оборудованияТруборазметчик - для разметки конфигурации реза при изготовлении сварных отводов тыковки труб под углом
- 19. Трубогиб - это прибор для плавного и
- 20. ТруборезТруборезы P3-SD 300Газорезательная машина «Орбита»Труборез- приспособления для резки труб
- 21. Exact 360 Труборез для работы на стройке

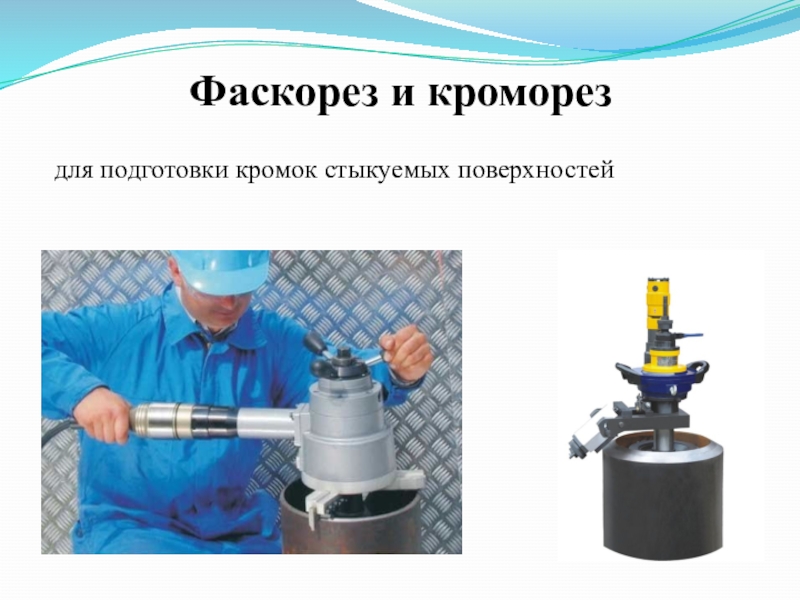

- 22. Фаскорез и кроморездля подготовки кромок стыкуемых поверхностей
- 23. Сварочные приспособления для сборки узлов и элементов

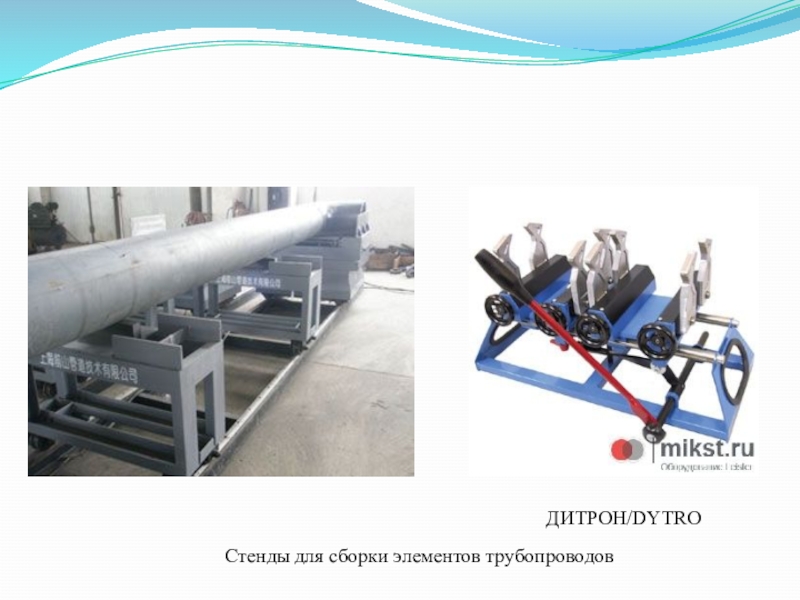

- 24. ДИТРОН/DYTROСтенды для сборки элементов трубопроводов
- 25. Сборка стыковых трубСборка стыковых труб подразделяется на:1.Подкладочном кольце2.Без подкладочного кольца
- 26. Подготовка труб к сварке на подкладочном кольце

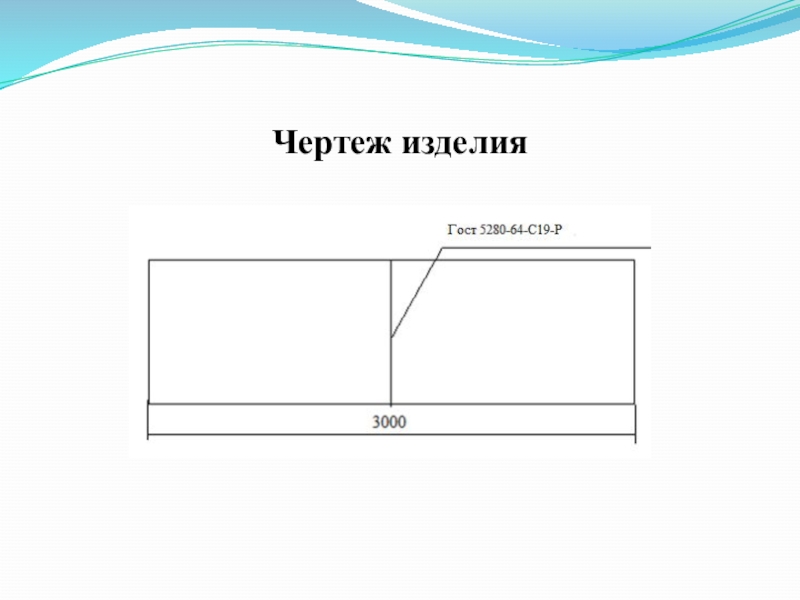

- 27. Чертеж изделия
- 28. Неповоротное вертикальное стыковое соединение трубыФорма сварного соединения стыковой сварочный шов на подкладке.Подкладочное кольцо
- 29. Материал для изготовления изделияТруба из углеродистой стали Ст3. Электроды типа Э42А УОНИ 13/45
- 30. Выполнение слесарных работШлифовальная машинаРулеткаОтчистить металл Разметить металл согласно чертежу

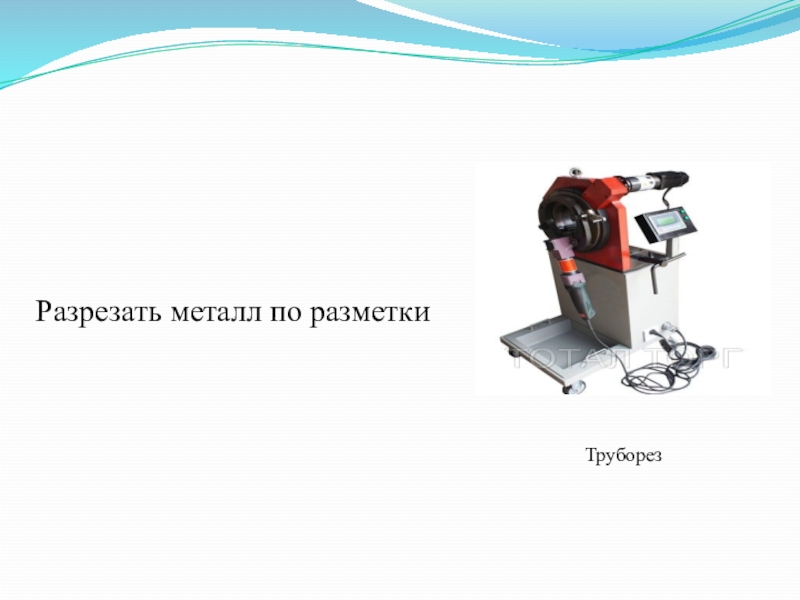

- 31. Труборез Разрезать металл по разметки

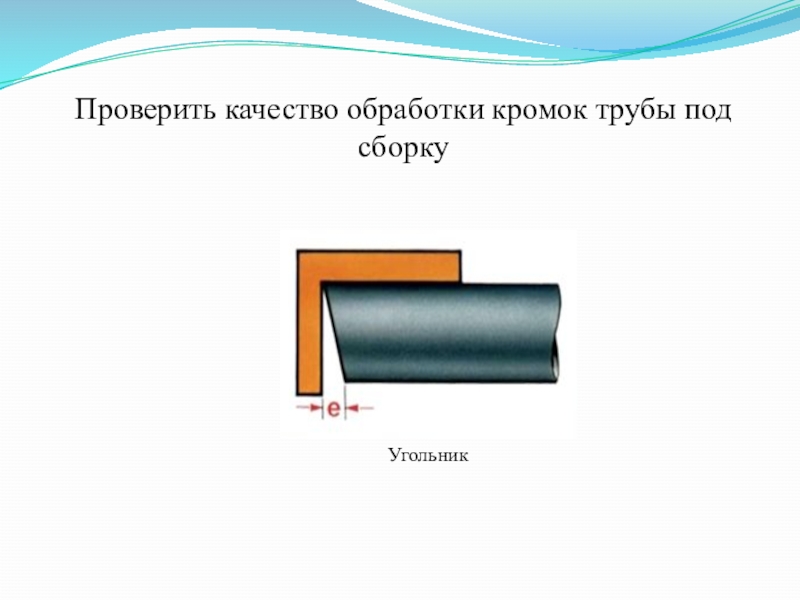

- 32. Проверить качество обработки кромок трубы под сборкуУгольник
- 33. Сборка изделия Собрать стык трубы с подкладным кольцомУстанавить зазор 4-5мм между стыкуемойтрубой

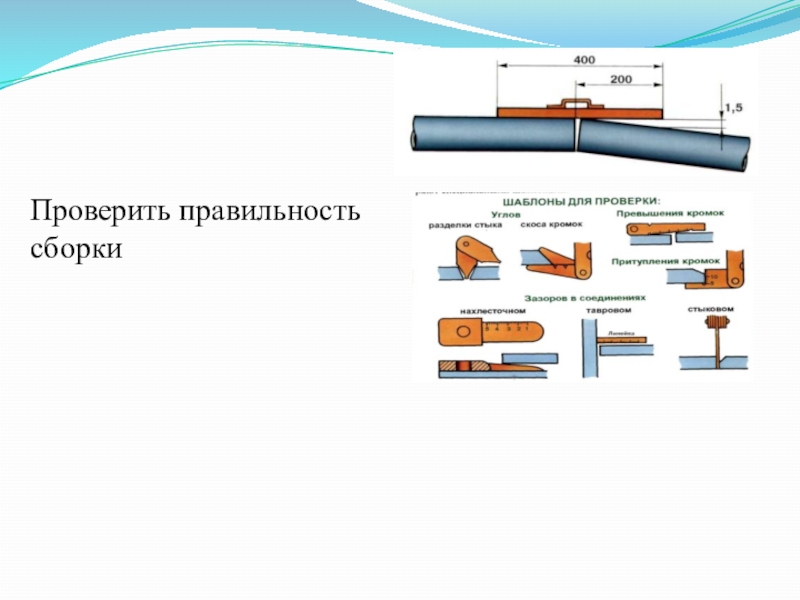

- 34. Проверить правильность сборки
- 35. Приварить подкладное кольцо ниточным швом к стыкуемой трубе

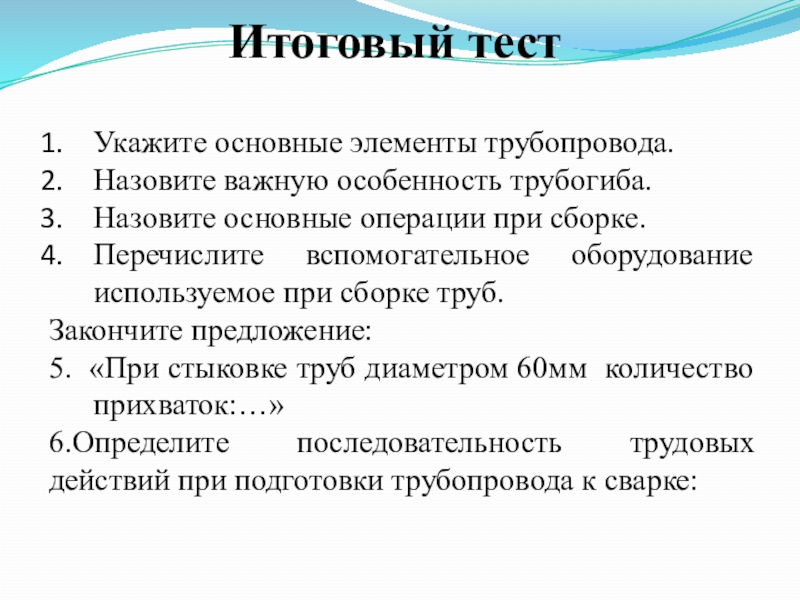

- 36. Итоговый тестУкажите основные элементы трубопровода.Назовите важную особенность

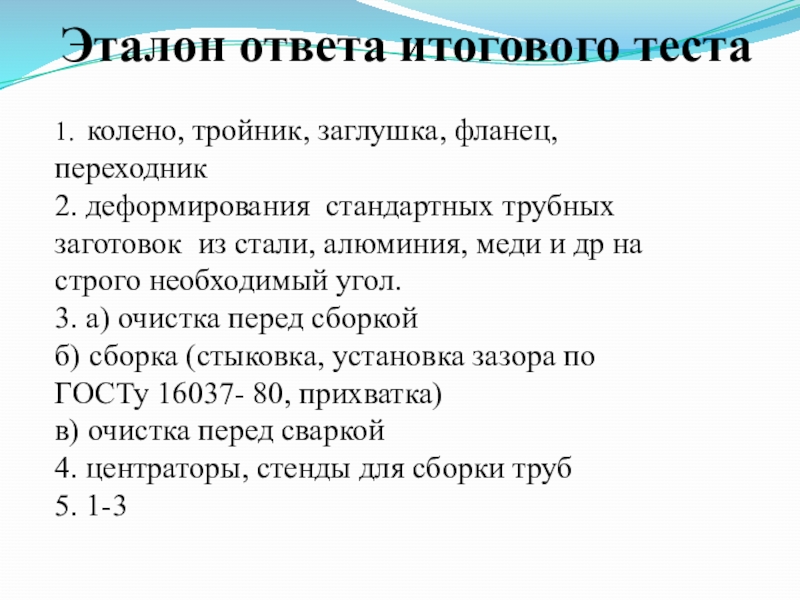

- 37. Эталон ответа итогового теста1. колено, тройник, заглушка,

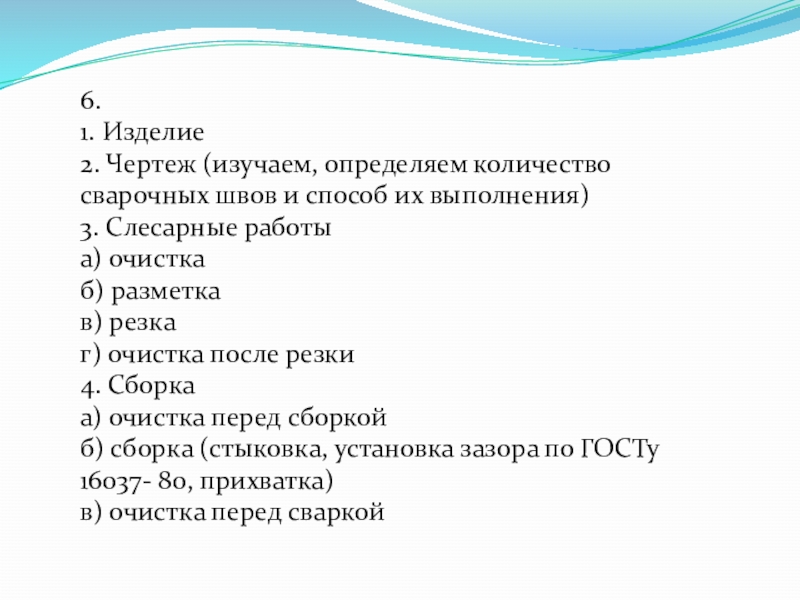

- 38. 6.1. Изделие 2. Чертеж (изучаем, определяем количество

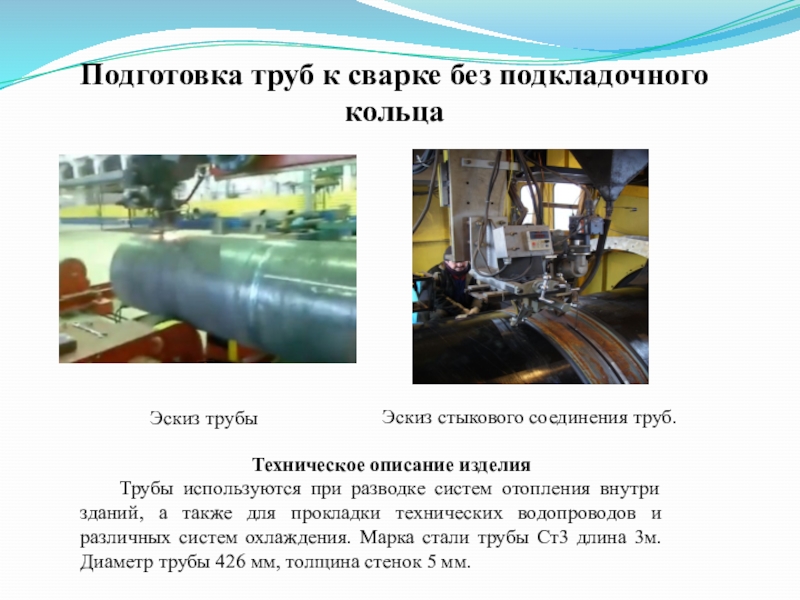

- 39. Подготовка труб к сварке без подкладочного

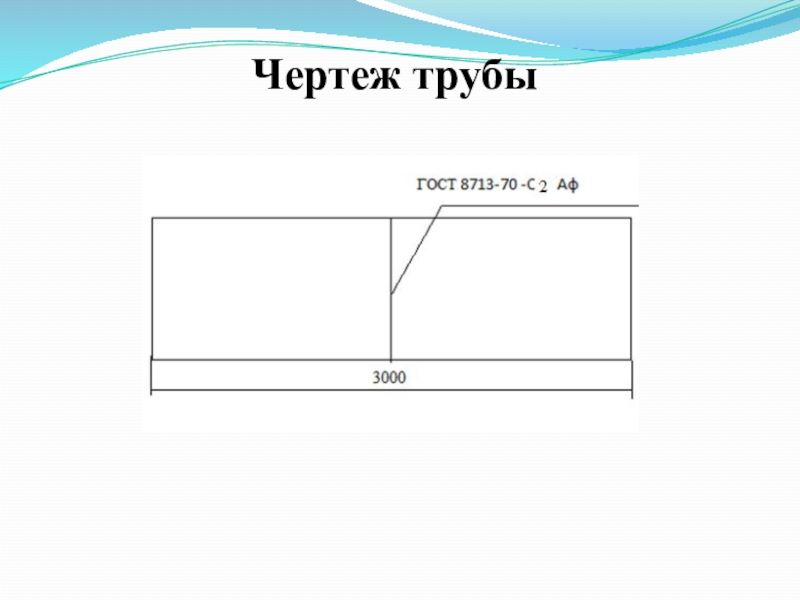

- 40. Чертеж трубы

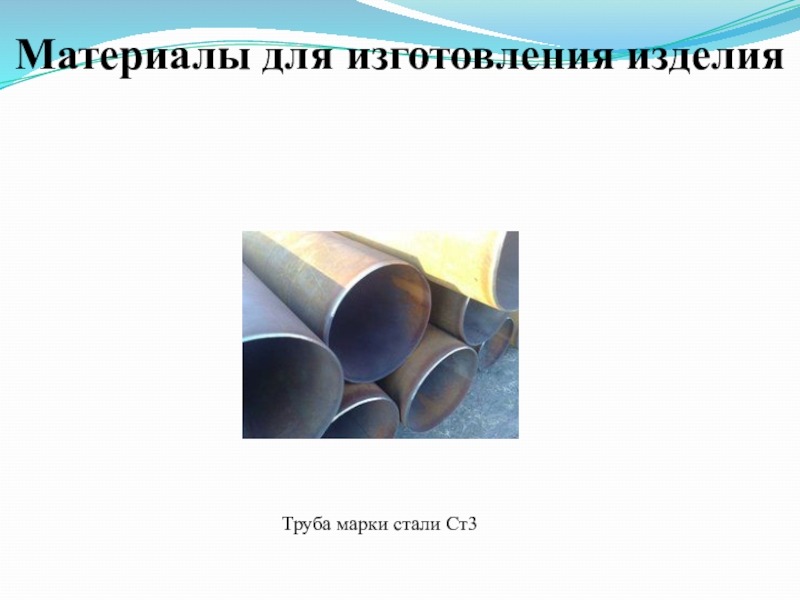

- 41. Материалы для изготовления изделияТруба марки стали Ст3

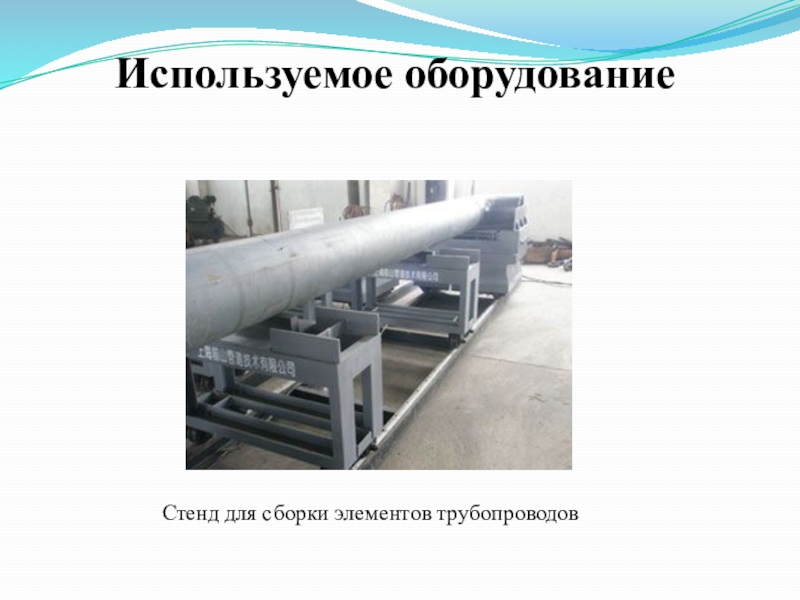

- 42. Используемое оборудованиеСтенд для сборки элементов трубопроводов
- 43. Выполнить слесарные работыШлифовальная машинаРулеткаОчистить металл от ржавчины

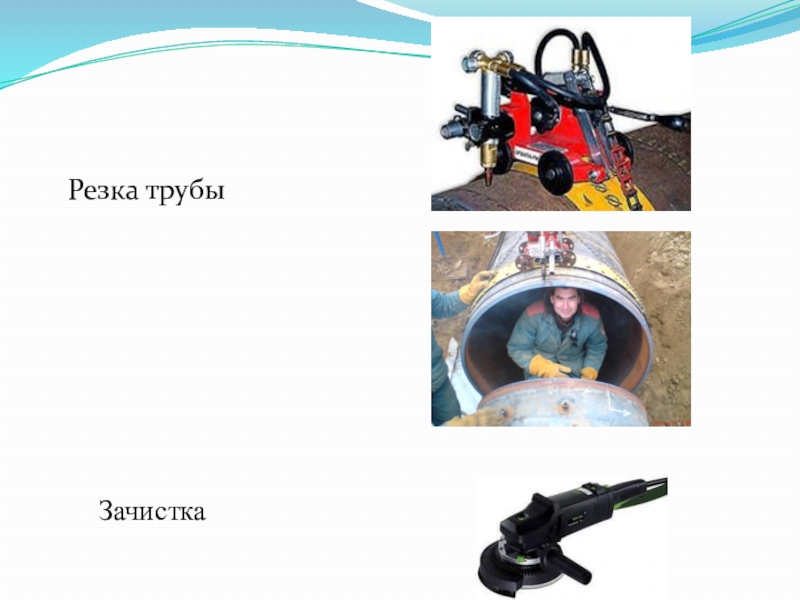

- 44. Резка трубыЗачистка
- 45. Выполнить сборкуТрубы уложить на ложе рольганга или кондуктораУстанавливить зазор 4 мм и прихватываемСтенд для сборки

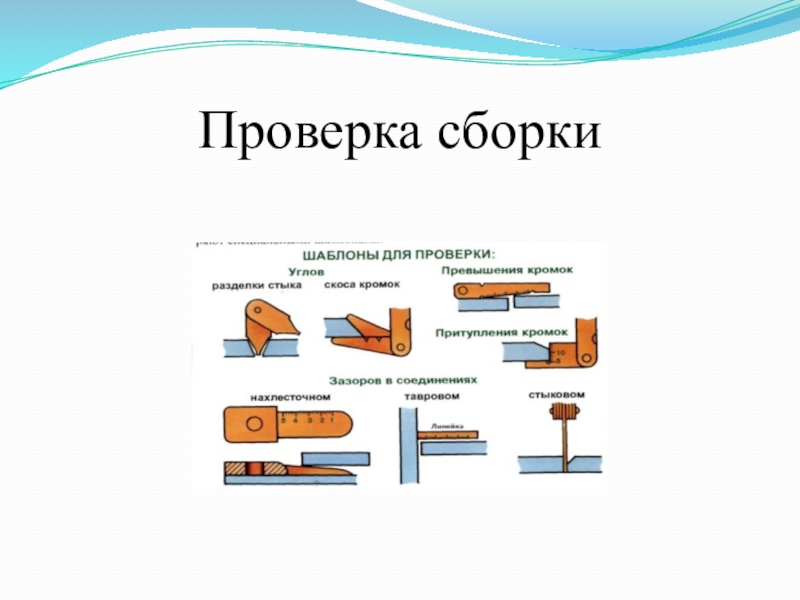

- 46. Проверка сборки

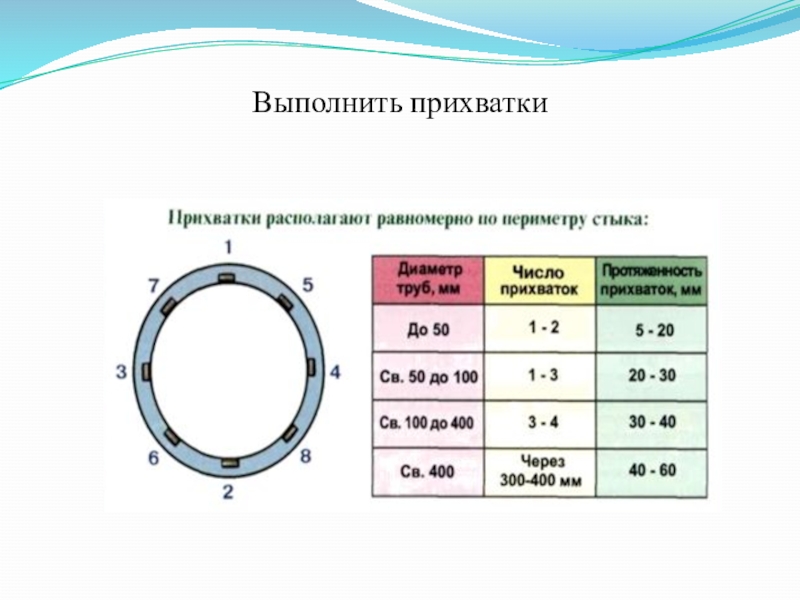

- 47. Выполнить прихватки

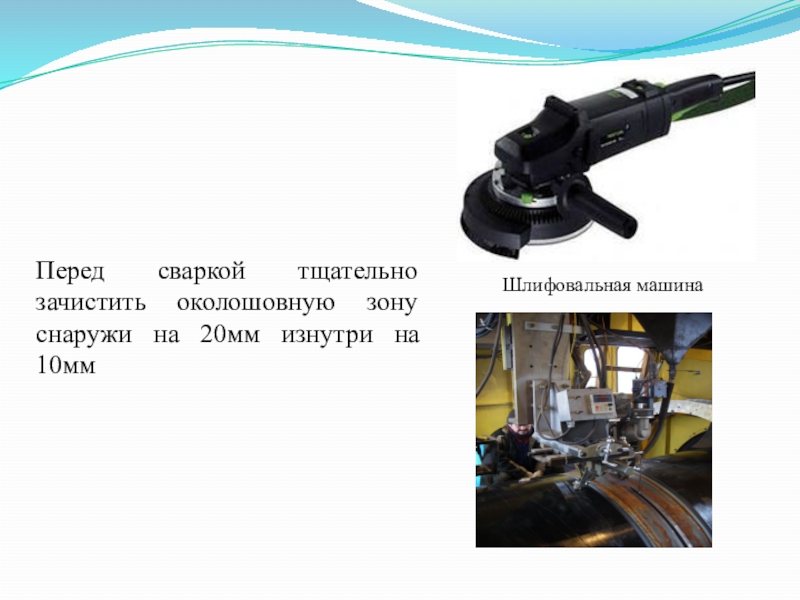

- 48. Перед сваркой тщательно зачистить околошовную зону снаружи на 20мм изнутри на 10ммШлифовальная машина

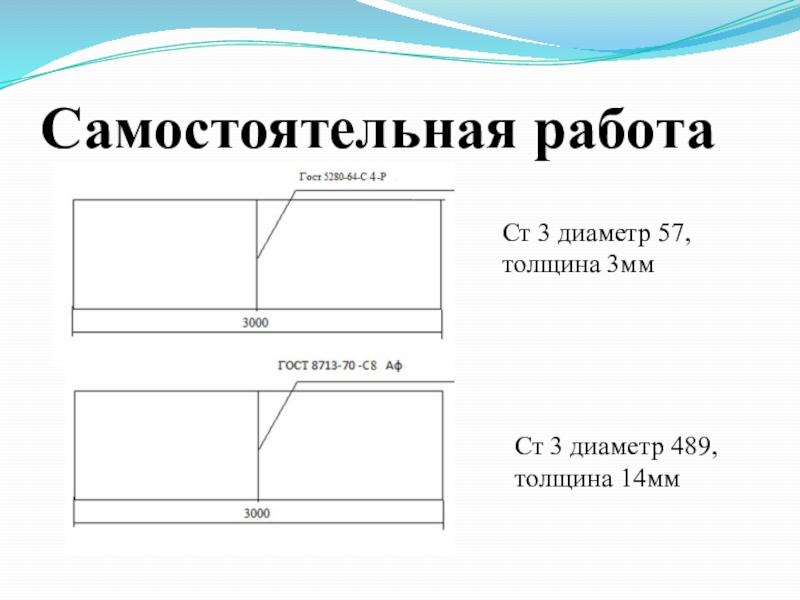

- 49. Самостоятельная работаСт 3 диаметр 57, толщина 3ммСт 3 диаметр 489, толщина 14мм
- 50. Домашнее задание1. Найти инструкцию «Правила устройства и

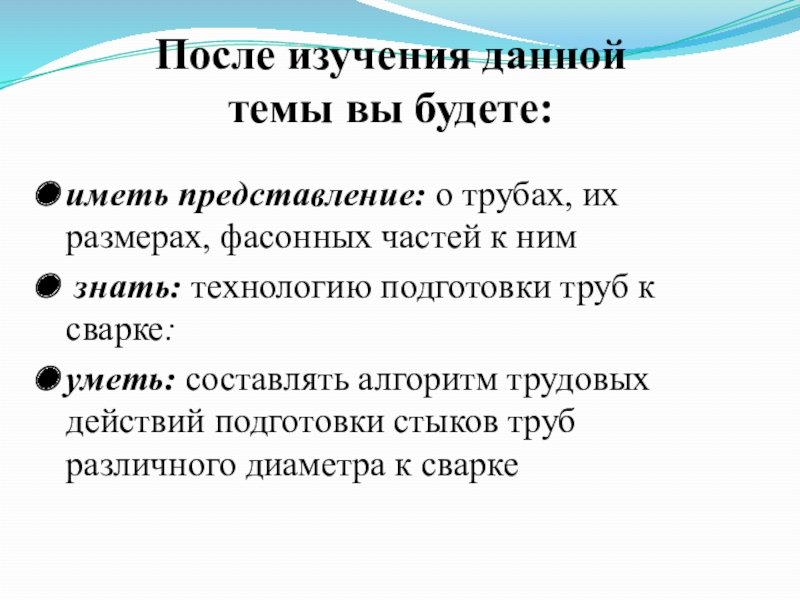

иметь представление: о трубах, их размерах, фасонных частей к ним знать: технологию подготовки труб к сварке: уметь: составлять алгоритм трудовых действий подготовки стыков труб различного диаметра к сварке После изучения данной темы вы будете:
Слайд 2иметь представление: о трубах, их размерах, фасонных частей к ним
знать:
технологию подготовки труб к сварке:
уметь: составлять алгоритм трудовых действий подготовки стыков труб различного диаметра к сварке
уметь: составлять алгоритм трудовых действий подготовки стыков труб различного диаметра к сварке
После изучения данной темы вы будете:

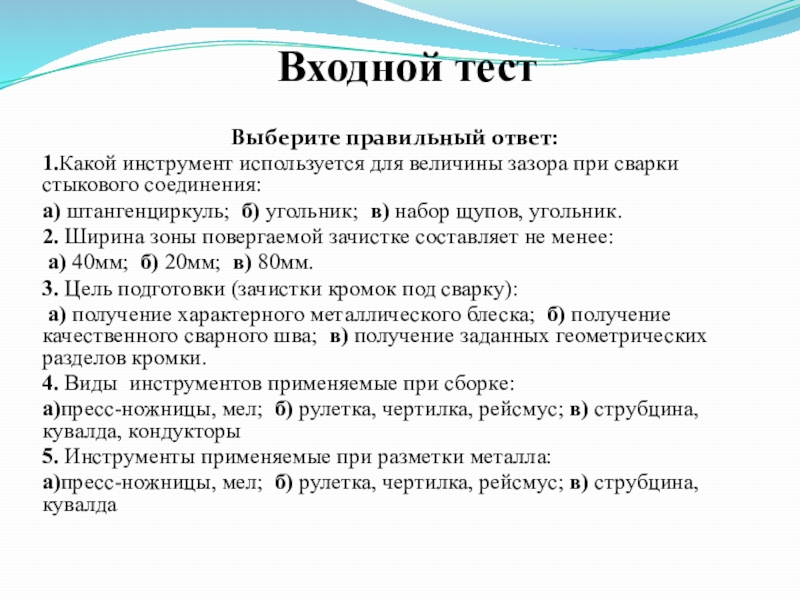

Слайд 3Входной тест
Выберите правильный ответ:
1.Какой инструмент используется для величины зазора при сварки
стыкового соединения:
а) штангенциркуль; б) угольник; в) набор щупов, угольник.
2. Ширина зоны повергаемой зачистке составляет не менее:
а) 40мм; б) 20мм; в) 80мм.
3. Цель подготовки (зачистки кромок под сварку):
а) получение характерного металлического блеска; б) получение качественного сварного шва; в) получение заданных геометрических разделов кромки.
4. Виды инструментов применяемые при сборке:
а)пресс-ножницы, мел; б) рулетка, чертилка, рейсмус; в) струбцина, кувалда, кондукторы
5. Инструменты применяемые при разметки металла:
а)пресс-ножницы, мел; б) рулетка, чертилка, рейсмус; в) струбцина, кувалда
а) штангенциркуль; б) угольник; в) набор щупов, угольник.
2. Ширина зоны повергаемой зачистке составляет не менее:
а) 40мм; б) 20мм; в) 80мм.
3. Цель подготовки (зачистки кромок под сварку):
а) получение характерного металлического блеска; б) получение качественного сварного шва; в) получение заданных геометрических разделов кромки.
4. Виды инструментов применяемые при сборке:
а)пресс-ножницы, мел; б) рулетка, чертилка, рейсмус; в) струбцина, кувалда, кондукторы
5. Инструменты применяемые при разметки металла:
а)пресс-ножницы, мел; б) рулетка, чертилка, рейсмус; в) струбцина, кувалда

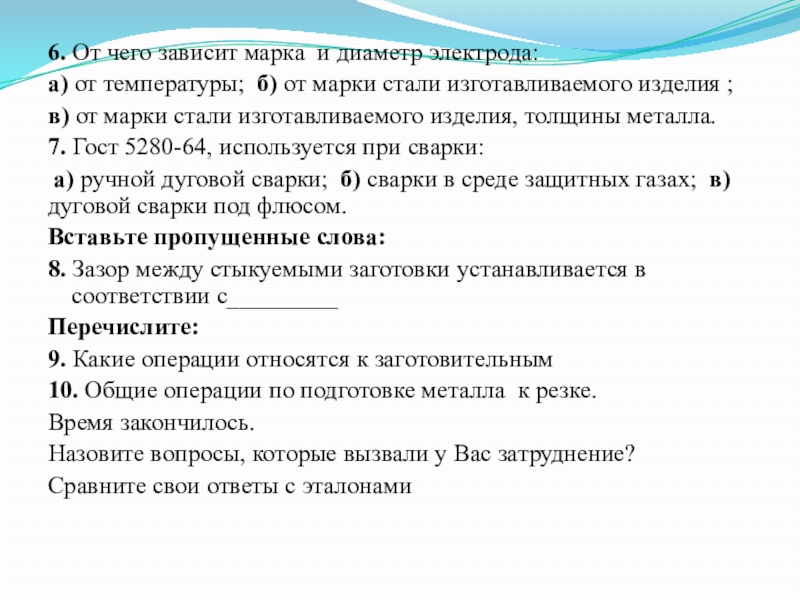

Слайд 46. От чего зависит марка и диаметр электрода:
а) от температуры; б)
от марки стали изготавливаемого изделия ;
в) от марки стали изготавливаемого изделия, толщины металла.
7. Гост 5280-64, используется при сварки:
а) ручной дуговой сварки; б) сварки в среде защитных газах; в) дуговой сварки под флюсом.
Вставьте пропущенные слова:
8. Зазор между стыкуемыми заготовки устанавливается в соответствии с_________
Перечислите:
9. Какие операции относятся к заготовительным
10. Общие операции по подготовке металла к резке.
Время закончилось.
Назовите вопросы, которые вызвали у Вас затруднение?
Сравните свои ответы с эталонами
в) от марки стали изготавливаемого изделия, толщины металла.
7. Гост 5280-64, используется при сварки:
а) ручной дуговой сварки; б) сварки в среде защитных газах; в) дуговой сварки под флюсом.
Вставьте пропущенные слова:
8. Зазор между стыкуемыми заготовки устанавливается в соответствии с_________
Перечислите:
9. Какие операции относятся к заготовительным
10. Общие операции по подготовке металла к резке.
Время закончилось.
Назовите вопросы, которые вызвали у Вас затруднение?
Сравните свои ответы с эталонами

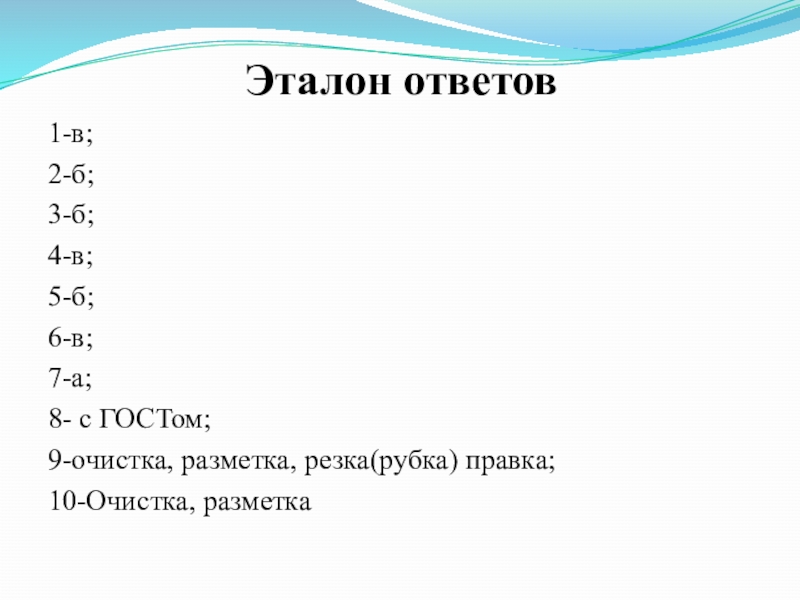

Слайд 5Эталон ответов
1-в;
2-б;
3-б;
4-в;
5-б;
6-в;
7-а;
8- с ГОСТом;
9-очистка,
разметка, резка(рубка) правка;
10-Очистка, разметка
10-Очистка, разметка

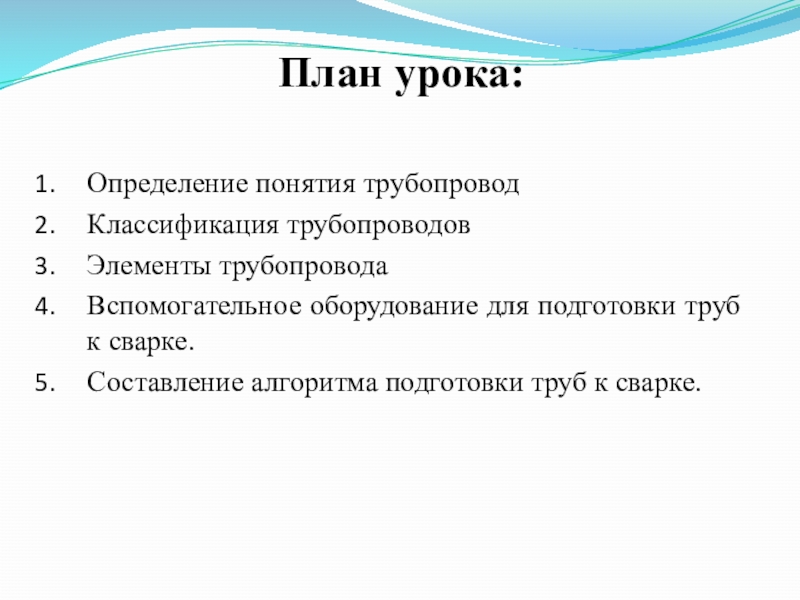

Слайд 6План урока:
Определение понятия трубопровод
Классификация трубопроводов
Элементы трубопровода
Вспомогательное оборудование для подготовки труб к
сварке.
Составление алгоритма подготовки труб к сварке.
Составление алгоритма подготовки труб к сварке.

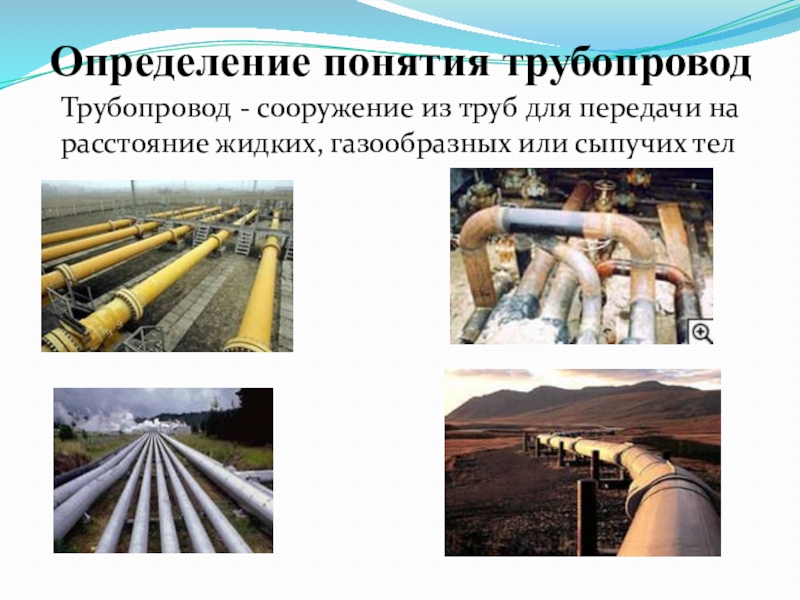

Слайд 7Определение понятия трубопровод
Трубопровод - сооружение из труб для передачи на расстояние
жидких, газообразных или сыпучих тел

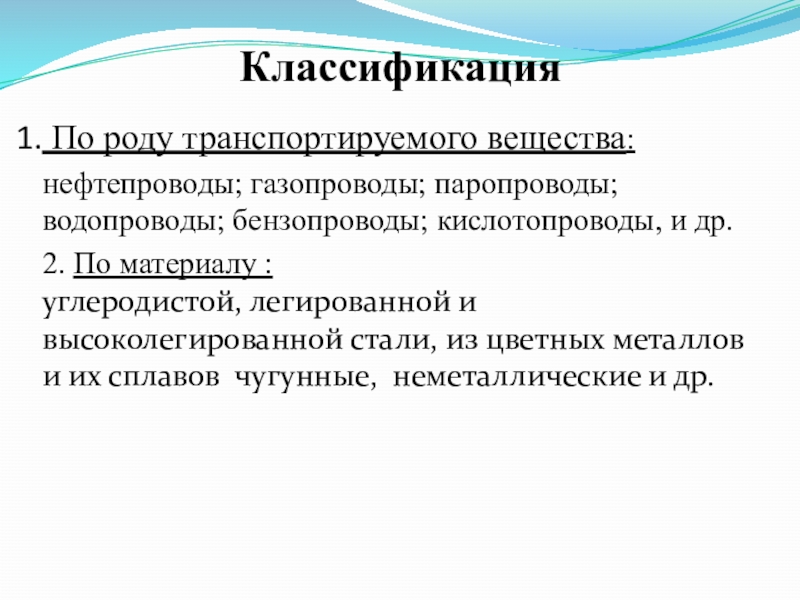

Слайд 8Классификация
По роду транспортируемого вещества:
нефтепроводы; газопроводы; паропроводы; водопроводы; бензопроводы; кислотопроводы, и
др.
2. По материалу :
углеродистой, легированной и высоколегированной стали, из цветных металлов и их сплавов чугунные, неметаллические и др.
2. По материалу :
углеродистой, легированной и высоколегированной стали, из цветных металлов и их сплавов чугунные, неметаллические и др.

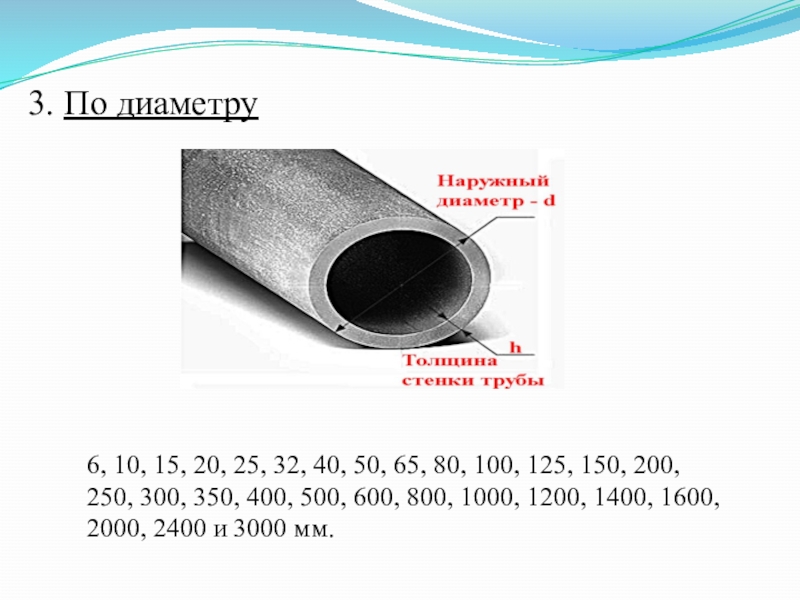

Слайд 93. По диаметру
6, 10, 15, 20, 25, 32, 40, 50, 65,
80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 800, 1000, 1200, 1400, 1600, 2000, 2400 и 3000 мм.

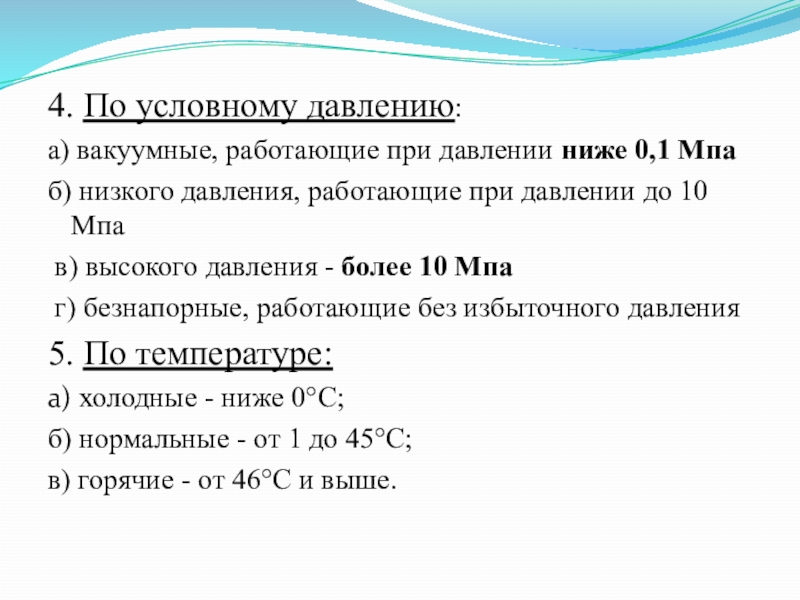

Слайд 104. По условному давлению:
а) вакуумные, работающие при давлении ниже 0,1 Мпа
б)
низкого давления, работающие при давлении до 10 Мпа
в) высокого давления - более 10 Мпа
г) безнапорные, работающие без избыточного давления
5. По температуре:
а) холодные - ниже 0°С;
б) нормальные - от 1 до 45°С;
в) горячие - от 46°С и выше.
в) высокого давления - более 10 Мпа
г) безнапорные, работающие без избыточного давления
5. По температуре:
а) холодные - ниже 0°С;
б) нормальные - от 1 до 45°С;
в) горячие - от 46°С и выше.

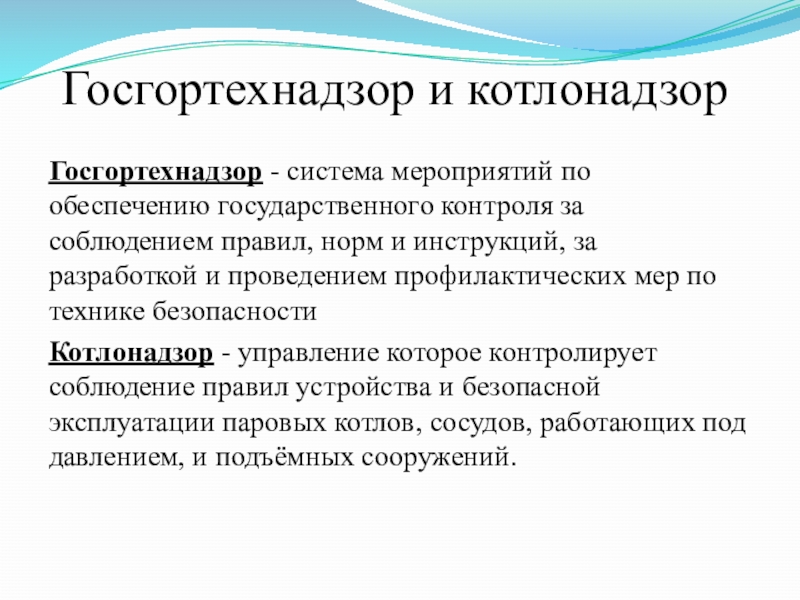

Слайд 11Госгортехнадзор и котлонадзор
Госгортехнадзор - система мероприятий по обеспечению государственного контроля за
соблюдением правил, норм и инструкций, за разработкой и проведением профилактических мер по технике безопасности
Котлонадзор - управление которое контролирует соблюдение правил устройства и безопасной эксплуатации паровых котлов, сосудов, работающих под давлением, и подъёмных сооружений.
Котлонадзор - управление которое контролирует соблюдение правил устройства и безопасной эксплуатации паровых котлов, сосудов, работающих под давлением, и подъёмных сооружений.

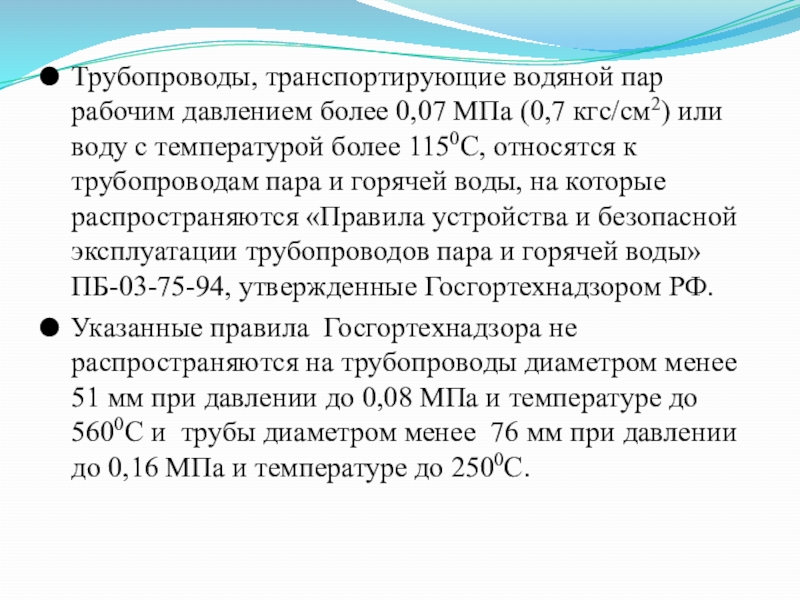

Слайд 12Трубопроводы, транспортирующие водяной пар рабочим давлением более 0,07 МПа (0,7 кгс/см2)
или воду с температурой более 1150С, относятся к трубопроводам пара и горячей воды, на которые распространяются «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» ПБ-03-75-94, утвержденные Госгортехнадзором РФ.
Указанные правила Госгортехнадзора не распространяются на трубопроводы диаметром менее 51 мм при давлении до 0,08 МПа и температуре до 5600С и трубы диаметром менее 76 мм при давлении до 0,16 МПа и температуре до 2500С.
Указанные правила Госгортехнадзора не распространяются на трубопроводы диаметром менее 51 мм при давлении до 0,08 МПа и температуре до 5600С и трубы диаметром менее 76 мм при давлении до 0,16 МПа и температуре до 2500С.

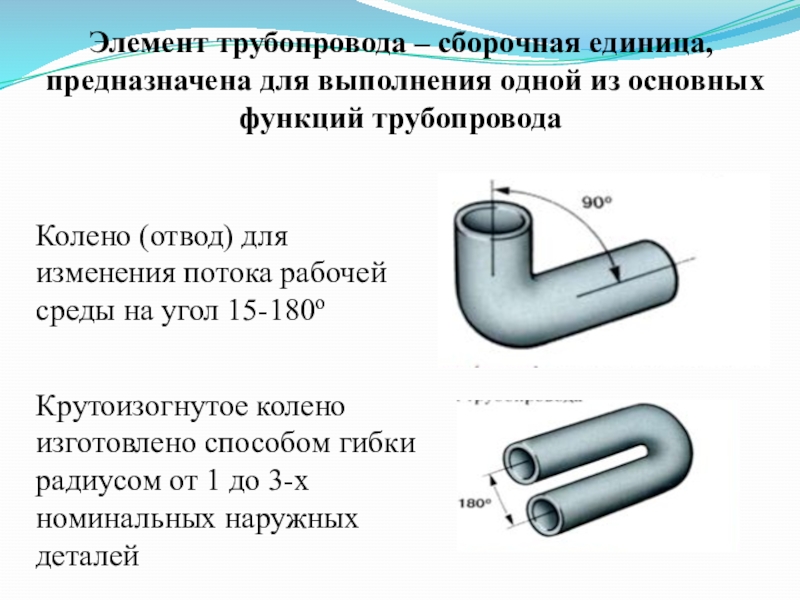

Слайд 13Элемент трубопровода – сборочная единица, предназначена для выполнения одной из основных
функций трубопровода
Колено (отвод) для изменения потока рабочей среды на угол 15-180о
Крутоизогнутое колено изготовлено способом гибки радиусом от 1 до 3-х номинальных наружных деталей

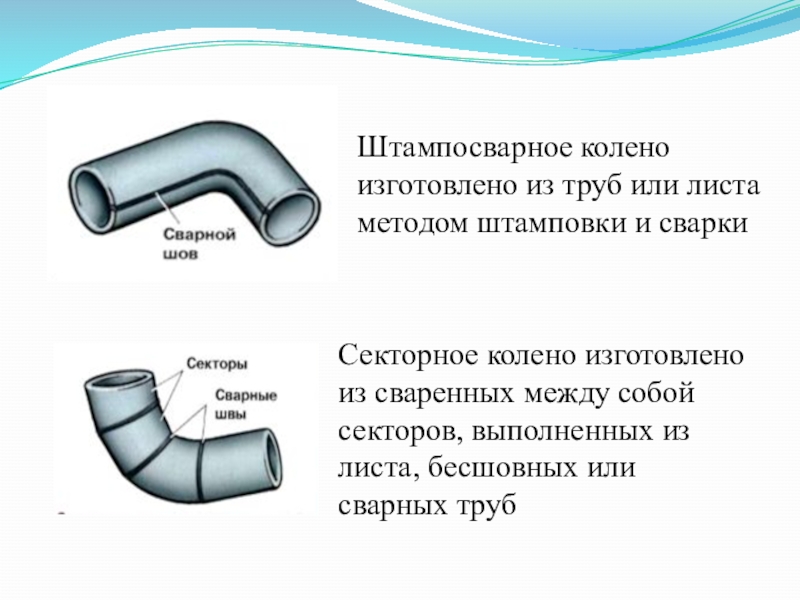

Слайд 14Штампосварное колено изготовлено из труб или листа методом штамповки и сварки
Секторное колено изготовлено из сваренных между собой секторов, выполненных из листа, бесшовных или сварных труб

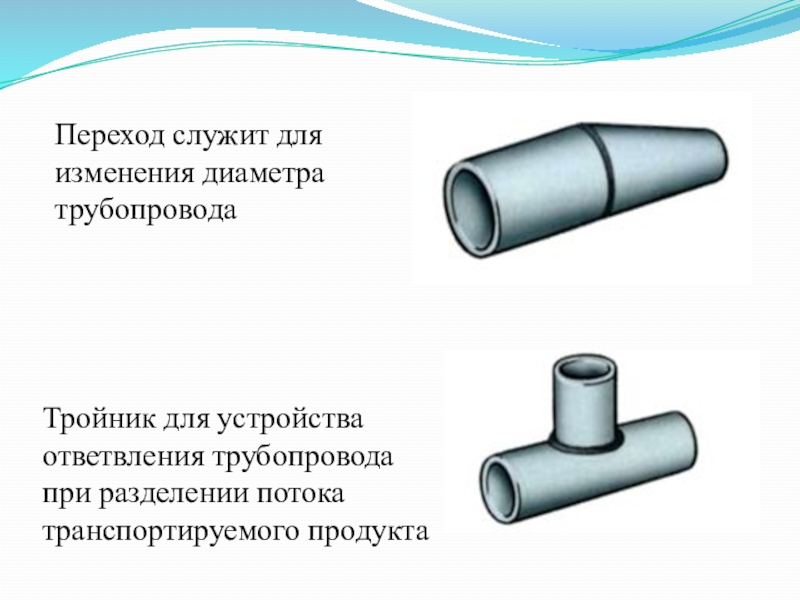

Слайд 15Переход служит для изменения диаметра трубопровода
Тройник для устройства ответвления трубопровода при
разделении потока транспортируемого продукта

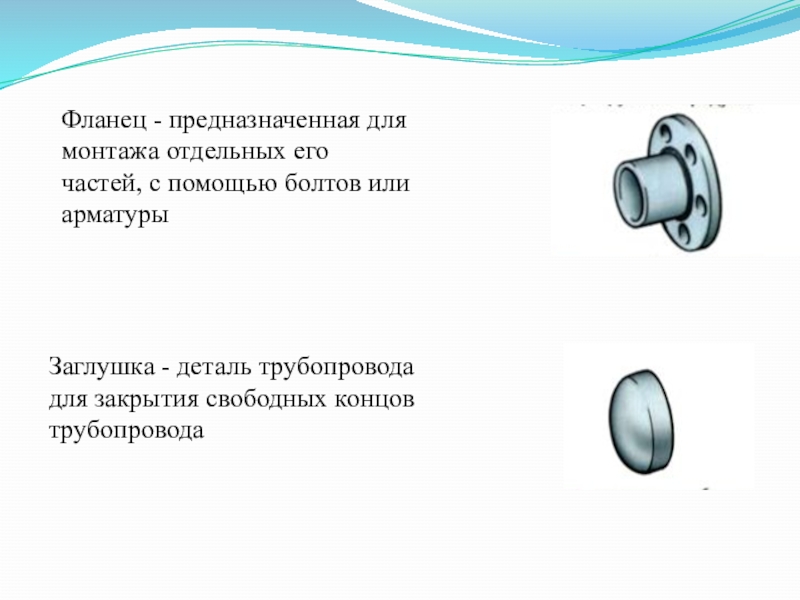

Слайд 16Фланец - предназначенная для монтажа отдельных его частей, с помощью болтов
или арматуры
Заглушка - деталь трубопровода для закрытия свободных концов трубопровода

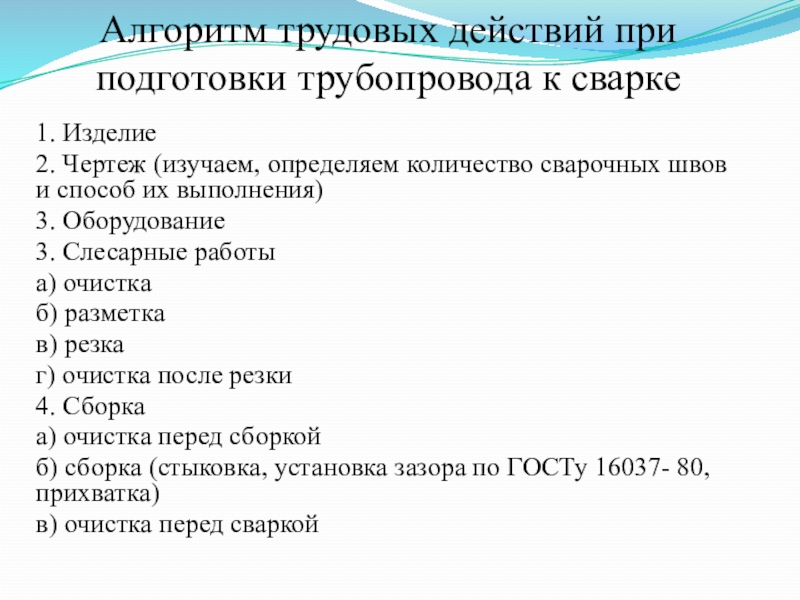

Слайд 17Алгоритм трудовых действий при подготовки трубопровода к сварке
1. Изделие
2. Чертеж
(изучаем, определяем количество сварочных швов и способ их выполнения)
3. Оборудование
3. Слесарные работы
а) очистка
б) разметка
в) резка
г) очистка после резки
4. Сборка
а) очистка перед сборкой
б) сборка (стыковка, установка зазора по ГОСТу 16037- 80, прихватка)
в) очистка перед сваркой
3. Оборудование
3. Слесарные работы
а) очистка
б) разметка
в) резка
г) очистка после резки
4. Сборка
а) очистка перед сборкой
б) сборка (стыковка, установка зазора по ГОСТу 16037- 80, прихватка)
в) очистка перед сваркой
Слайд 18Вспомогательные оборудования
Труборазметчик - для разметки конфигурации реза при изготовлении сварных отводов
тыковки труб под углом

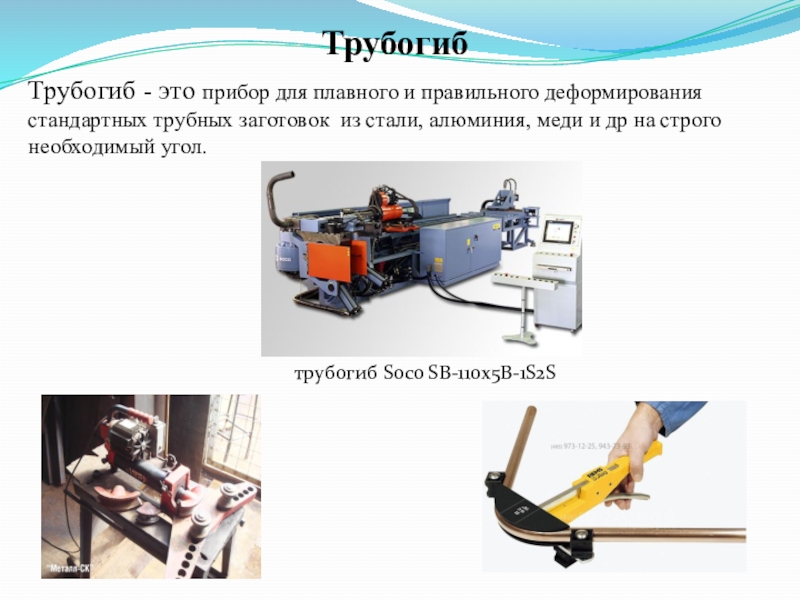

Слайд 19Трубогиб - это прибор для плавного и правильного деформирования стандартных трубных
заготовок из стали, алюминия, меди и др на строго необходимый угол.
трубогиб Soco SB-110x5B-1S2S
Трубогиб

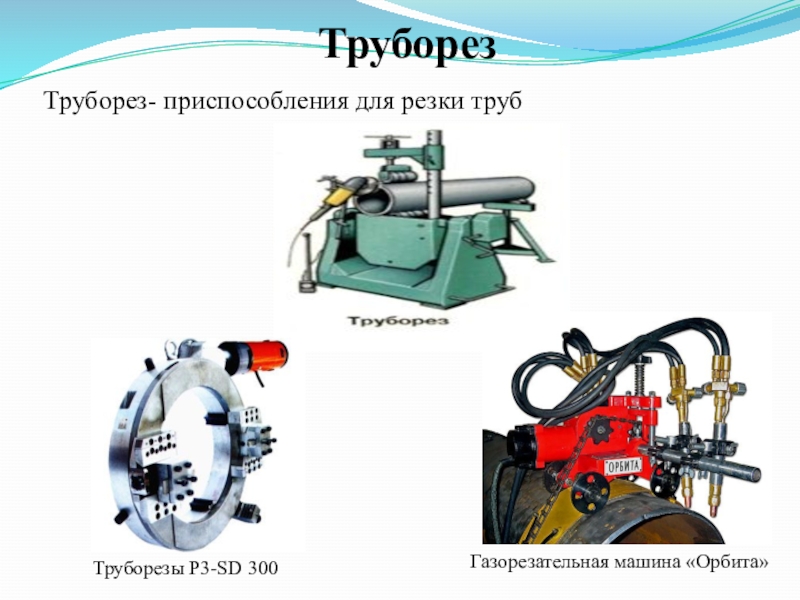

Слайд 20Труборез
Труборезы P3-SD 300
Газорезательная машина «Орбита»
Труборез- приспособления для резки труб

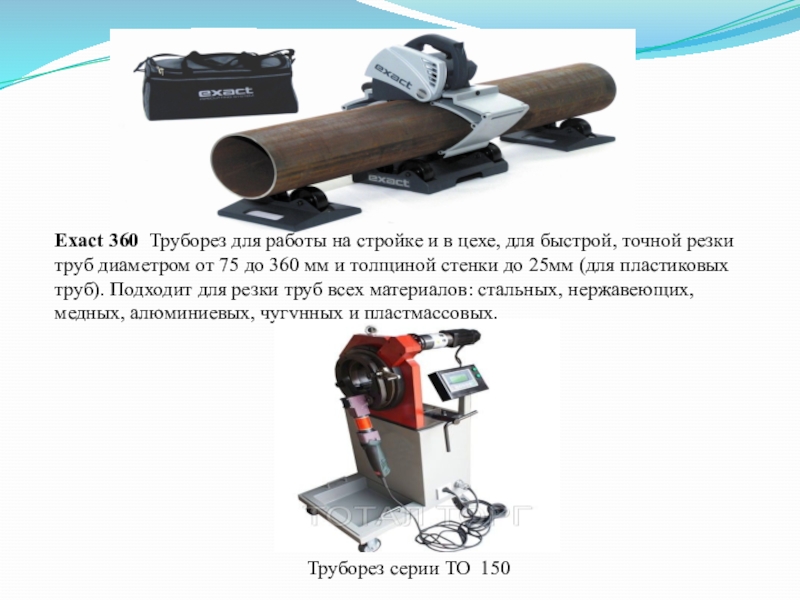

Слайд 21Exact 360 Труборез для работы на стройке и в цехе, для
быстрой, точной резки труб диаметром от 75 до 360 мм и толщиной стенки до 25мм (для пластиковых труб). Подходит для резки труб всех материалов: стальных, нержавеющих, медных, алюминиевых, чугунных и пластмассовых.
Труборез серии ТО 150

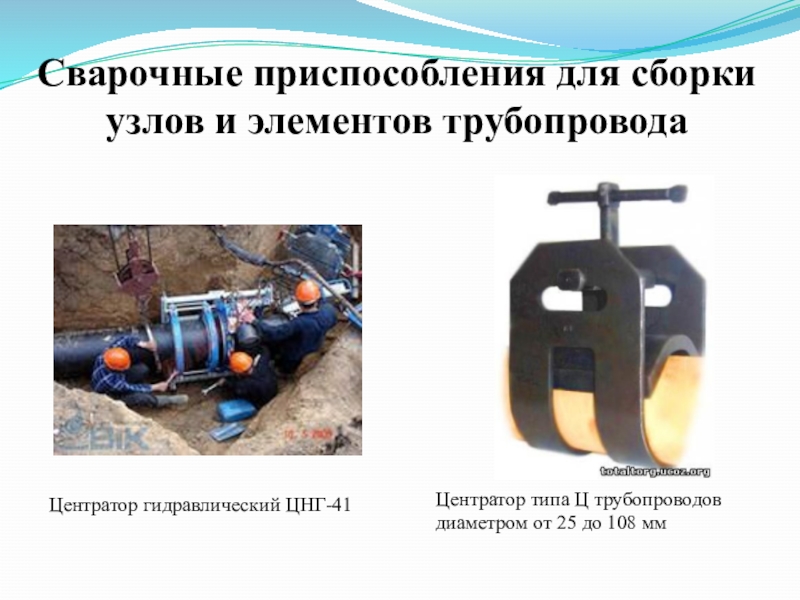

Слайд 23Сварочные приспособления для сборки узлов и элементов трубопровода
Центратор типа Ц трубопроводов
диаметром от 25 до 108 мм
Центратор гидравлический ЦНГ-41

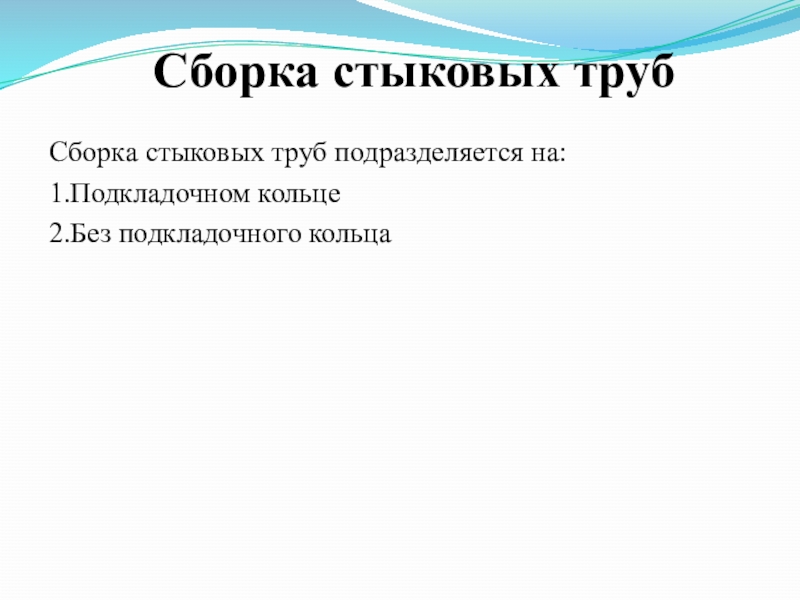

Слайд 25Сборка стыковых труб
Сборка стыковых труб подразделяется на:
1.Подкладочном кольце
2.Без подкладочного кольца

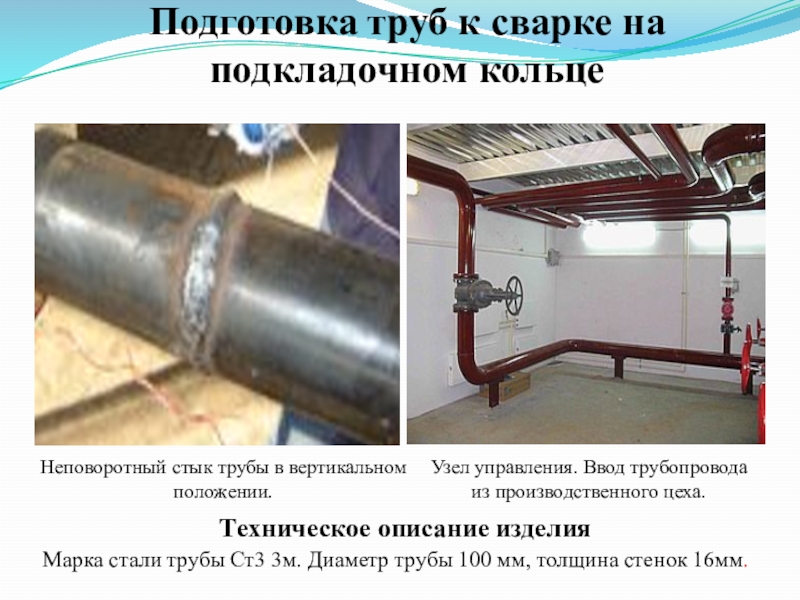

Слайд 26Подготовка труб к сварке на подкладочном кольце
Неповоротный стык трубы в
вертикальном положении.
Узел управления. Ввод трубопровода из производственного цеха.
Техническое описание изделия
Марка стали трубы Ст3 3м. Диаметр трубы 100 мм, толщина стенок 16мм.

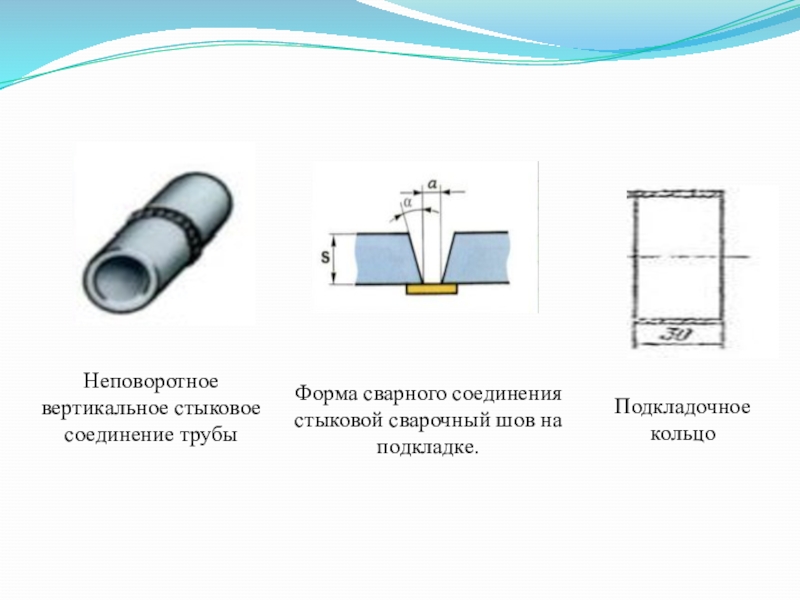

Слайд 28Неповоротное вертикальное стыковое соединение трубы
Форма сварного соединения стыковой сварочный шов на
подкладке.
Подкладочное кольцо

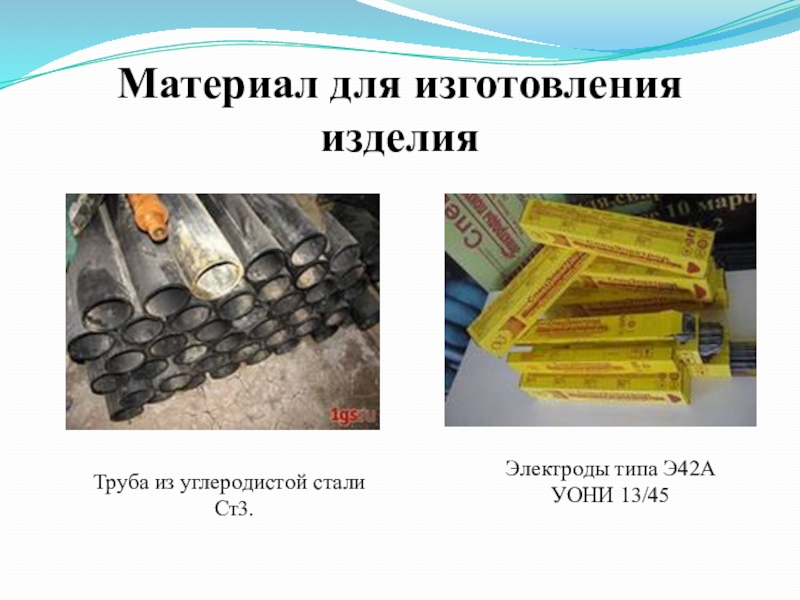

Слайд 29Материал для изготовления изделия
Труба из углеродистой стали
Ст3.
Электроды типа Э42А
УОНИ 13/45

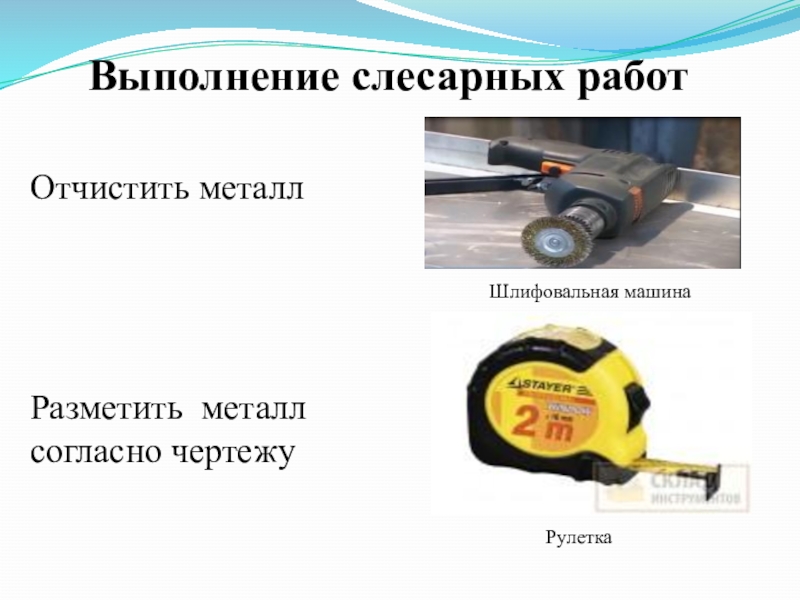

Слайд 30Выполнение слесарных работ
Шлифовальная машина
Рулетка
Отчистить металл
Разметить металл согласно чертежу

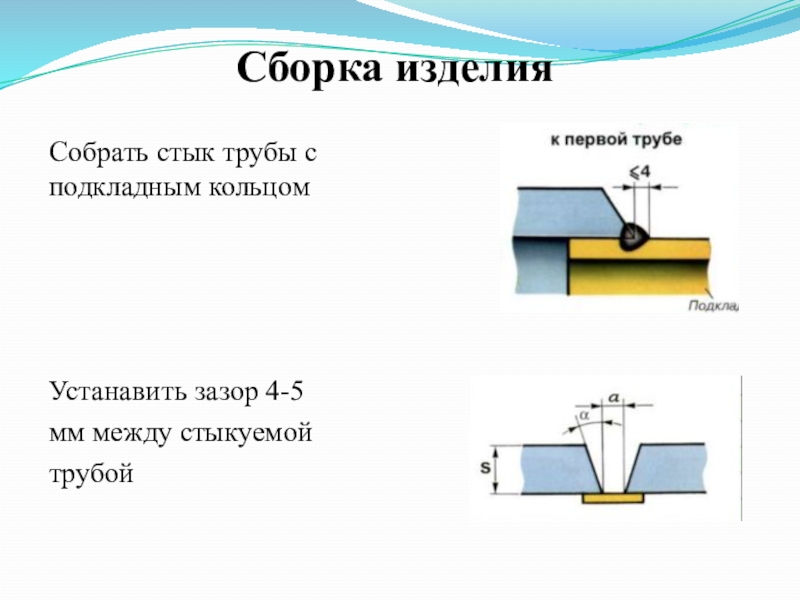

Слайд 33Сборка изделия
Собрать стык трубы с подкладным кольцом
Устанавить зазор 4-5
мм между
стыкуемой
трубой
трубой
Слайд 36Итоговый тест
Укажите основные элементы трубопровода.
Назовите важную особенность трубогиба.
Назовите основные операции при
сборке.
Перечислите вспомогательное оборудование используемое при сборке труб.
Закончите предложение:
5. «При стыковке труб диаметром 60мм количество прихваток:…»
6.Определите последовательность трудовых действий при подготовки трубопровода к сварке:
Перечислите вспомогательное оборудование используемое при сборке труб.
Закончите предложение:
5. «При стыковке труб диаметром 60мм количество прихваток:…»
6.Определите последовательность трудовых действий при подготовки трубопровода к сварке:
Слайд 37Эталон ответа итогового теста
1. колено, тройник, заглушка, фланец, переходник
2. деформирования стандартных
трубных заготовок из стали, алюминия, меди и др на строго необходимый угол.
3. а) очистка перед сборкой
б) сборка (стыковка, установка зазора по ГОСТу 16037- 80, прихватка)
в) очистка перед сваркой
4. центраторы, стенды для сборки труб
5. 1-3
3. а) очистка перед сборкой
б) сборка (стыковка, установка зазора по ГОСТу 16037- 80, прихватка)
в) очистка перед сваркой
4. центраторы, стенды для сборки труб
5. 1-3
Слайд 386.
1. Изделие
2. Чертеж (изучаем, определяем количество сварочных швов и способ
их выполнения)
3. Слесарные работы
а) очистка
б) разметка
в) резка
г) очистка после резки
4. Сборка
а) очистка перед сборкой
б) сборка (стыковка, установка зазора по ГОСТу 16037- 80, прихватка)
в) очистка перед сваркой
3. Слесарные работы
а) очистка
б) разметка
в) резка
г) очистка после резки
4. Сборка
а) очистка перед сборкой
б) сборка (стыковка, установка зазора по ГОСТу 16037- 80, прихватка)
в) очистка перед сваркой
Слайд 39
Подготовка труб к сварке без подкладочного кольца
Эскиз трубы
Эскиз стыкового соединения труб.
Техническое описание изделия
Трубы используются при разводке систем отопления внутри зданий, а также для прокладки технических водопроводов и различных систем охлаждения. Марка стали трубы Ст3 длина 3м. Диаметр трубы 426 мм, толщина стенок 5 мм.

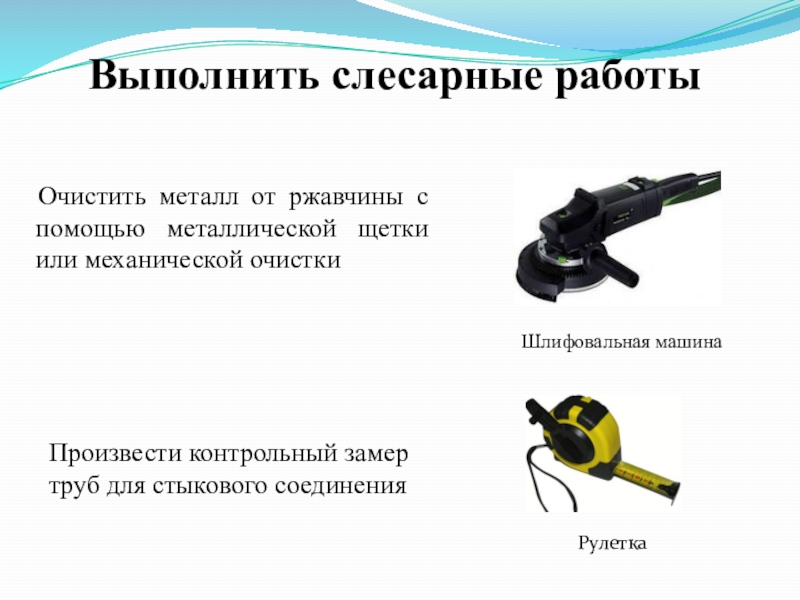

Слайд 43Выполнить слесарные работы
Шлифовальная машина
Рулетка
Очистить металл от ржавчины с помощью металлической щетки
или механической очистки
Произвести контрольный замер труб для стыкового соединения

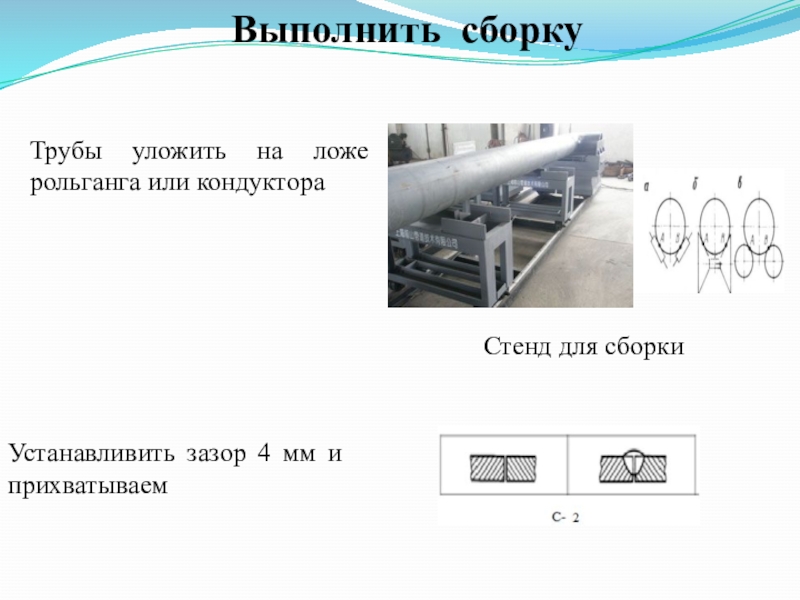

Слайд 45Выполнить сборку
Трубы уложить на ложе рольганга или кондуктора
Устанавливить зазор 4 мм
и прихватываем
Стенд для сборки
Слайд 48Перед сваркой тщательно зачистить околошовную зону снаружи на 20мм изнутри на
10мм
Шлифовальная машина
Слайд 50Домашнее задание
1. Найти инструкцию «Правила устройства и безопасной эксплуатации трубопроводов пара
и горячей воды» ПБ-03-75-94, утвержденные Госгортехнадзором РФ.
2.Повторить режимы сварки, технику выполнения вертикальных швов ручной дуговой сваркой.
2.Повторить режимы сварки, технику выполнения вертикальных швов ручной дуговой сваркой.
