Презентация, доклад СВЧ - печь
Содержание
- 1. Презентация. СВЧ - печь
- 2. ИЗОБРЕТЕНИЕ МИКРОВОЛНОВОЙ ПЕЧИ - ЭТО ИЗОБРЕТЕНИЕ СОВЕРШЕННО
- 3. Прибор позволяет тратить меньше времени на
- 4. ЧТО ТАКОЕ МИКРОВОЛНЫ? Сверхвысокочастотное (СВЧ) излучение -
- 5. ОТКУДА БЕРУТСЯ МИКРОВОЛНЫ ? В бытовых микроволновых
- 6. Источником излучения является высоковольтный вакуумный прибор —
- 7. Мощность магнетрона составляет примерно 700–850 Вт. Для
- 8. Сложную конструкцию имеет дверца микроволновки. Она должна
- 9. КАК МИКРОВОЛНЫ НАГРЕВАЮТ ПИЩУ? Чтобы
- 10. Частота микроволн 2450 Мгц. Один герц -

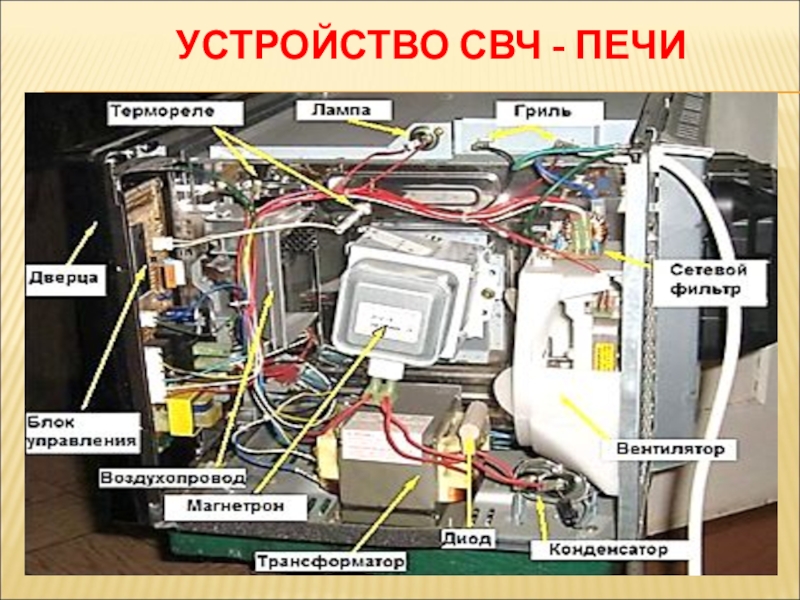

- 11. УСТРОЙСТВО СВЧ - ПЕЧИ
- 12. МАГНЕТРОН1 Металлический колпачок насажан на керамический изолятор
- 13. ПОСТЕПЕННО СВЧ-ПЕЧИ СТАЛИ КОМБИНИРОВАННЫМИ И ОСНАЩЕНЫ ГРИЛЕМ,
ИЗОБРЕТЕНИЕ МИКРОВОЛНОВОЙ ПЕЧИ - ЭТО ИЗОБРЕТЕНИЕ СОВЕРШЕННО НОВОГО СПОСОБА ПРИГОТОВЛЕНИЯ ПИЩИ.В 30-40х годах 20-го века одновременно в разных странах велись работы над получением мощных радиоволн сверхвысокочастотного диапазона. Эти радиоволны прежде всего научились использовать в радиолокаторах. Совершенно
Слайд 1 ГОСУДАРСТВЕННОЕ ОБЛАСТНОЕ АВТОНОМНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ «ЛИПЕЦКИЙ КОЛЛЕДЖ ТРАНСПОРТА И ДОРОЖНОГО
ХОЗЯЙСТВА»
Слайд 2ИЗОБРЕТЕНИЕ МИКРОВОЛНОВОЙ ПЕЧИ - ЭТО ИЗОБРЕТЕНИЕ СОВЕРШЕННО НОВОГО СПОСОБА ПРИГОТОВЛЕНИЯ ПИЩИ.
В
30-40х годах 20-го века одновременно в разных странах велись работы над получением мощных радиоволн сверхвысокочастотного диапазона.
Эти радиоволны прежде
всего научились
использовать в радиолокаторах.
Совершенно случайно
сотрудники одной из лаборатории в США поджарили без огня две сосиски, поместив их около мощного генератора СВЧ.
Эти радиоволны прежде
всего научились
использовать в радиолокаторах.
Совершенно случайно
сотрудники одной из лаборатории в США поджарили без огня две сосиски, поместив их около мощного генератора СВЧ.

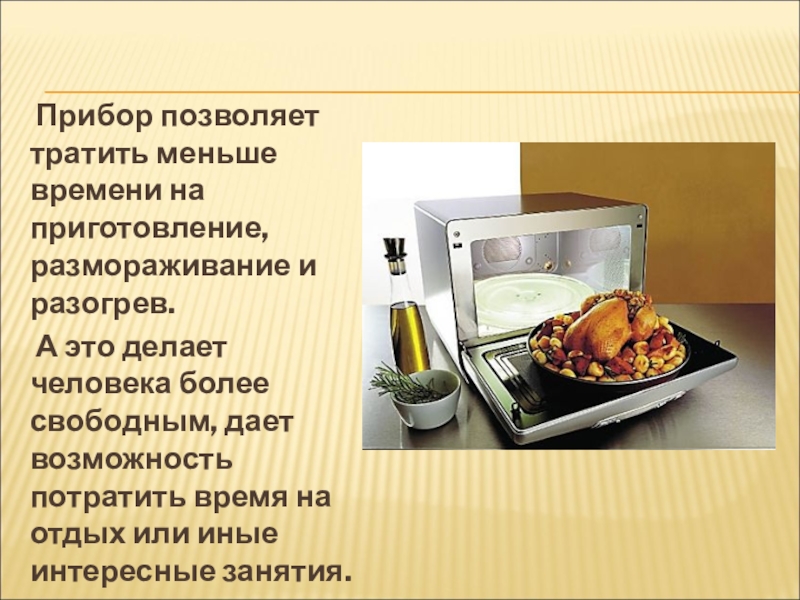

Слайд 3
Прибор позволяет тратить меньше времени на приготовление, размораживание и разогрев.
А это делает человека более свободным, дает возможность потратить время на отдых или иные интересные занятия.

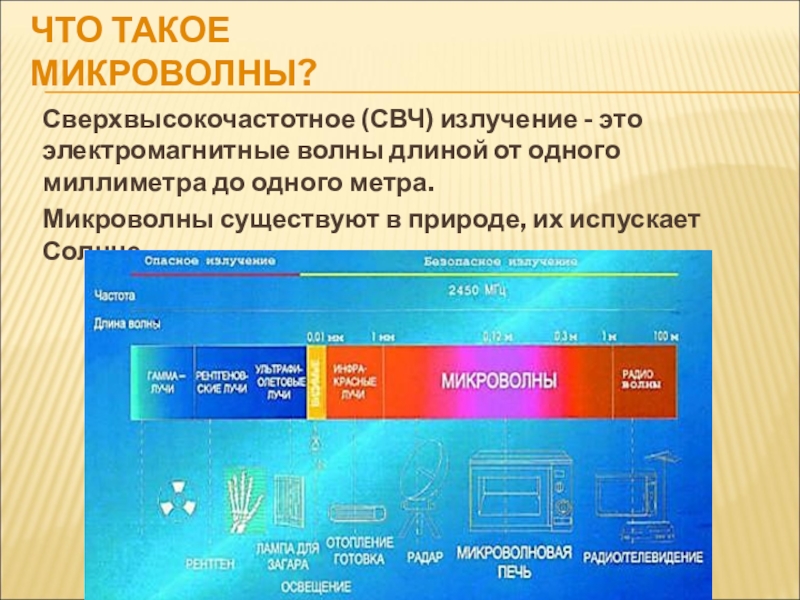

Слайд 4ЧТО ТАКОЕ МИКРОВОЛНЫ?
Сверхвысокочастотное (СВЧ) излучение - это электромагнитные волны длиной
от одного миллиметра до одного метра.
Микроволны существуют в природе, их испускает Солнце.
Микроволны существуют в природе, их испускает Солнце.

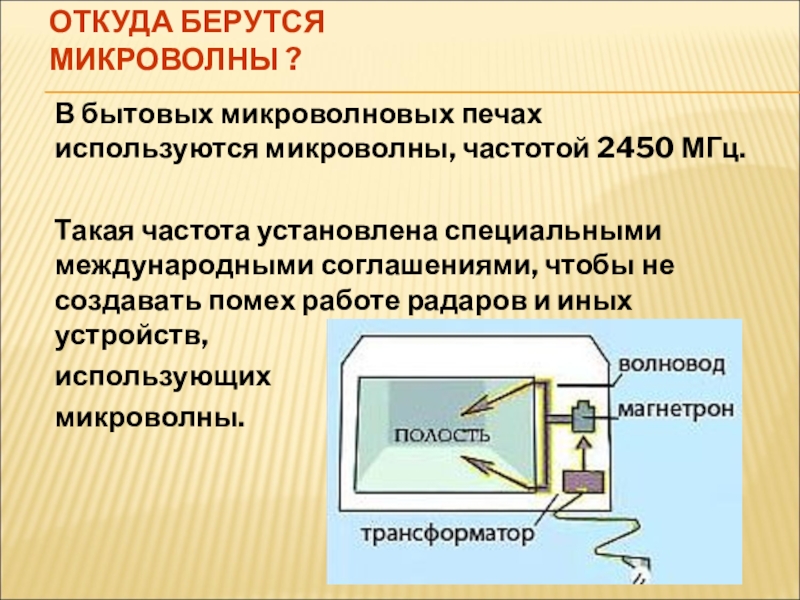

Слайд 5ОТКУДА БЕРУТСЯ МИКРОВОЛНЫ ?
В бытовых микроволновых печах используются микроволны, частотой 2450
МГц.
Такая частота установлена специальными международными соглашениями, чтобы не создавать помех работе радаров и иных устройств,
использующих
микроволны.
Такая частота установлена специальными международными соглашениями, чтобы не создавать помех работе радаров и иных устройств,
использующих
микроволны.
Слайд 6Источником излучения
является высоковольтный
вакуумный прибор —
магнетрон.
На нить накала
магнетрона необходимо подавать высокое напряжение - около 3–4 кВ.
Сетевого напряжения питания (220 В) магнетрону недостаточно, и питается он через специальный высоковольтный трансформатор.
Сетевого напряжения питания (220 В) магнетрону недостаточно, и питается он через специальный высоковольтный трансформатор.
Слайд 7Мощность магнетрона составляет примерно 700–850 Вт.
Для охлаждения магнетрона рядом с
ним имеется вентилятор, непрерывно обдувающий его воздухом.
Вентилятор обеспечивает
принудительную
конвекцию воздуха в
печи с одновременным
его подогревом,
что способствует
равномерному
прогреванию.
Вентилятор обеспечивает
принудительную
конвекцию воздуха в
печи с одновременным
его подогревом,
что способствует
равномерному
прогреванию.

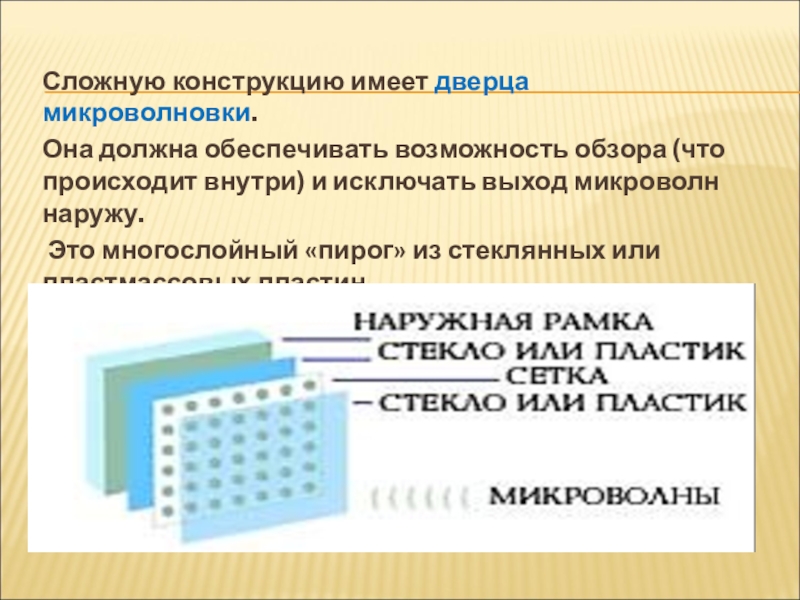

Слайд 8Сложную конструкцию имеет дверца микроволновки.
Она должна обеспечивать возможность обзора (что
происходит внутри) и исключать выход микроволн наружу.
Это многослойный «пирог» из стеклянных или пластмассовых пластин.
Это многослойный «пирог» из стеклянных или пластмассовых пластин.

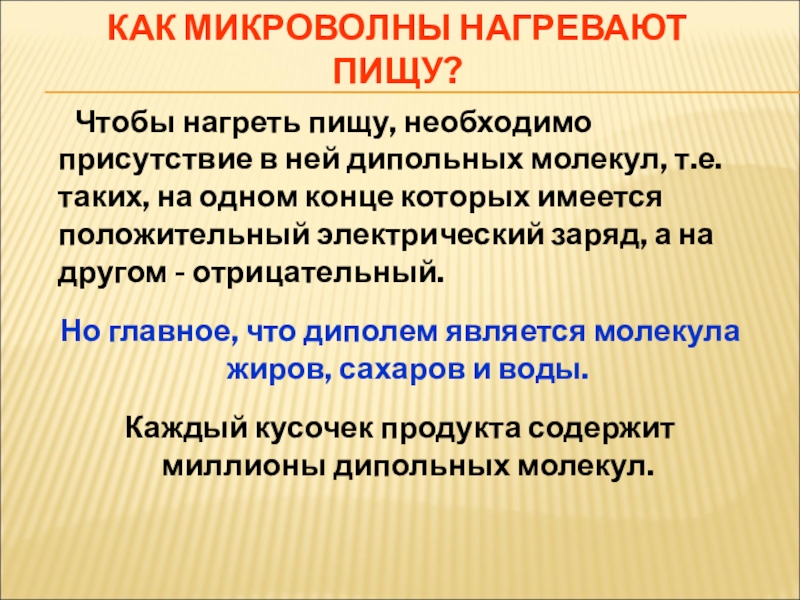

Слайд 9КАК МИКРОВОЛНЫ НАГРЕВАЮТ ПИЩУ?
Чтобы нагреть пищу, необходимо присутствие
в ней дипольных молекул, т.е. таких, на одном конце которых имеется положительный электрический заряд, а на другом - отрицательный.
Но главное, что диполем является молекула жиров, сахаров и воды.
Каждый кусочек продукта содержит миллионы дипольных молекул.
Но главное, что диполем является молекула жиров, сахаров и воды.
Каждый кусочек продукта содержит миллионы дипольных молекул.
Слайд 10Частота микроволн 2450 Мгц.
Один герц - это одно колебание в
сек., мегагерц - один миллион колебаний в сек.
За один период волны поле меняет свое направление дважды: был "плюс", стал "минус", и снова вернулся исходный «плюс». Значит, поле, в котором находятся молекулы, меняет полярность
4 900 000 000 раз в сек.!
Под действием микроволнового излучения молекулы кувыркаются с бешеной частотой и трутся одна о другую при переворотах.
За один период волны поле меняет свое направление дважды: был "плюс", стал "минус", и снова вернулся исходный «плюс». Значит, поле, в котором находятся молекулы, меняет полярность
4 900 000 000 раз в сек.!
Под действием микроволнового излучения молекулы кувыркаются с бешеной частотой и трутся одна о другую при переворотах.
Слайд 12МАГНЕТРОН
1 Металлический колпачок насажан на керамический изолятор 2.
3. Внешний кожух
магнетрона
4. Фланец с отверстиями для крепления.
5 Кольцевые магниты ,для распределения магнитного поля.
6. Керамический цилиндр для изоляции антенны.
7. Радиатор, для лучшего охлаждения.
8. Коробочка фильтра.
9. Узел соединения магнетрона с источником питания.
10. Выводы питания.
4. Фланец с отверстиями для крепления.
5 Кольцевые магниты ,для распределения магнитного поля.
6. Керамический цилиндр для изоляции антенны.
7. Радиатор, для лучшего охлаждения.
8. Коробочка фильтра.
9. Узел соединения магнетрона с источником питания.
10. Выводы питания.
Слайд 13ПОСТЕПЕННО СВЧ-ПЕЧИ СТАЛИ КОМБИНИРОВАННЫМИ И ОСНАЩЕНЫ ГРИЛЕМ, КОНВЕКТОРОМ. МИКРОВОЛНОВКА МОЖЕТ ГОТОВИТЬ ЕДУ
ПЯТЬЮ РАЗНЫМИ СПОСОБАМИ: ПРОСТЫМИ СВЧ;
ГРИЛЕВЫМ ИЗЛУЧЕНИЕМ;
ОДНОВРЕМЕННО СВЧ И ГРИЛЕМ;
ГРИЛЕМ С ИСПОЛЬЗОВАНИЕМ КОНВЕКЦИИ; СВЧ С КОНВЕКЦИЕЙ.
Спасибо за внимание!
