Презентация, доклад созданная студентами по предмету
Содержание
Черчение - это учебный предмет, содержащий сведения о выполнении и чтение чертежей. Чертежи широко применяют в машиностроении и строительстве. Чертежами пользуются, например, при раскрое одежды и обуви. Озеленяют города, разбивают парки и скверы тоже по чертежам.
Слайд 1Урок 2
- шрифт
- правила выполнения чертежей
Учебная дисциплина:
техническое черчение
Преподаватель: Чернышова И.А.
ГБПОУ ВО
«Воронежский техникум
промышленно-строительных технологий»
промышленно-строительных технологий»

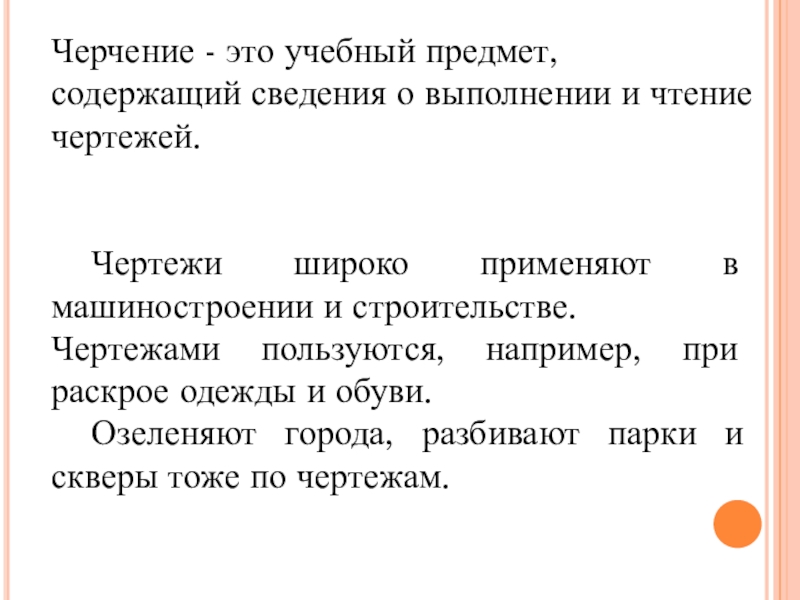

Слайд 2Черчение - это учебный предмет, содержащий сведения о выполнении и чтение
чертежей.
Чертежи широко применяют в машиностроении и строительстве. Чертежами пользуются, например, при раскрое одежды и обуви.
Озеленяют города, разбивают парки и скверы тоже по чертежам.
Чертежи широко применяют в машиностроении и строительстве. Чертежами пользуются, например, при раскрое одежды и обуви.
Озеленяют города, разбивают парки и скверы тоже по чертежам.

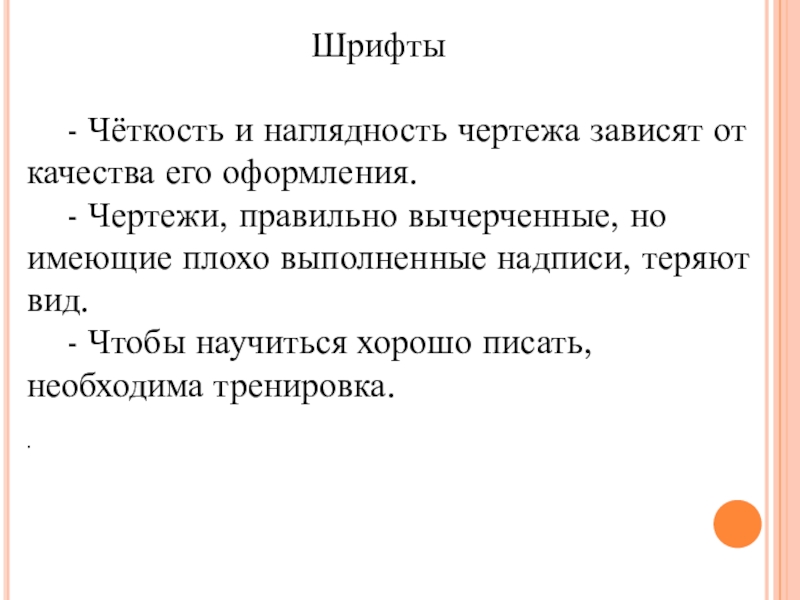

Слайд 3Шрифты
- Чёткость и наглядность чертежа зависят от качества его
оформления.
- Чертежи, правильно вычерченные, но имеющие плохо выполненные надписи, теряют вид.
- Чтобы научиться хорошо писать, необходима тренировка.
.
- Чертежи, правильно вычерченные, но имеющие плохо выполненные надписи, теряют вид.
- Чтобы научиться хорошо писать, необходима тренировка.
.

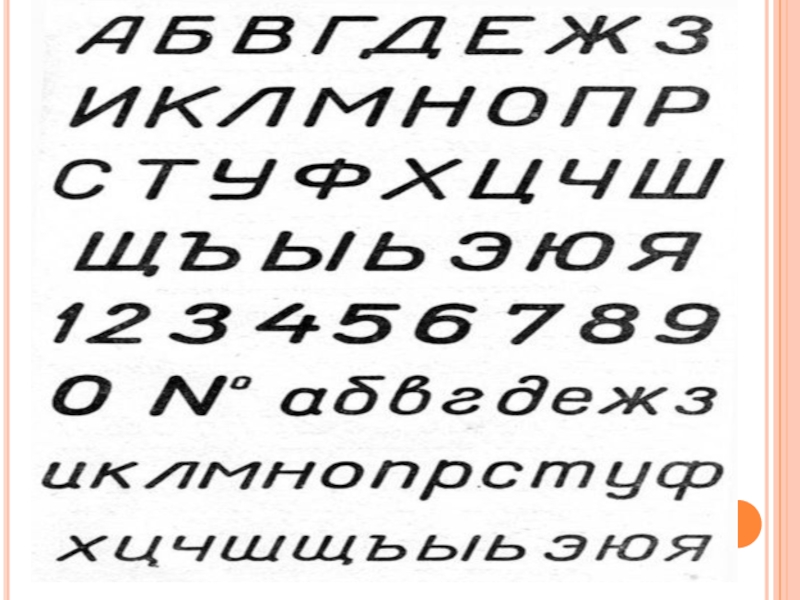

Слайд 4На машиностроительных чертежах надписи должны быть выполнены стандартным шрифтом по ГОСТ
3454-46.
Этот шрифт прост по своему начертанию и быстро осваивается.
При изучении чертёжного шрифта необходимо построить тонкими линиями, карандашом HB или H графическую сетку с соблюдением основных соотношений по высоте выбранного шрифта, а затем нанести от руки на эту сетку буквы и цифры.
Приводим выдержки из ГОСТ 3454-46, относящегося к шрифтам.
Стандарт устанавливает шрифты, обязательные к применению в машиностроительных чертежах, и содержит указания по выполнению надписей стандартным шрифтом
Этот шрифт прост по своему начертанию и быстро осваивается.
При изучении чертёжного шрифта необходимо построить тонкими линиями, карандашом HB или H графическую сетку с соблюдением основных соотношений по высоте выбранного шрифта, а затем нанести от руки на эту сетку буквы и цифры.
Приводим выдержки из ГОСТ 3454-46, относящегося к шрифтам.
Стандарт устанавливает шрифты, обязательные к применению в машиностроительных чертежах, и содержит указания по выполнению надписей стандартным шрифтом
