Презентация, доклад Скважина туралы түсінік

дамуы

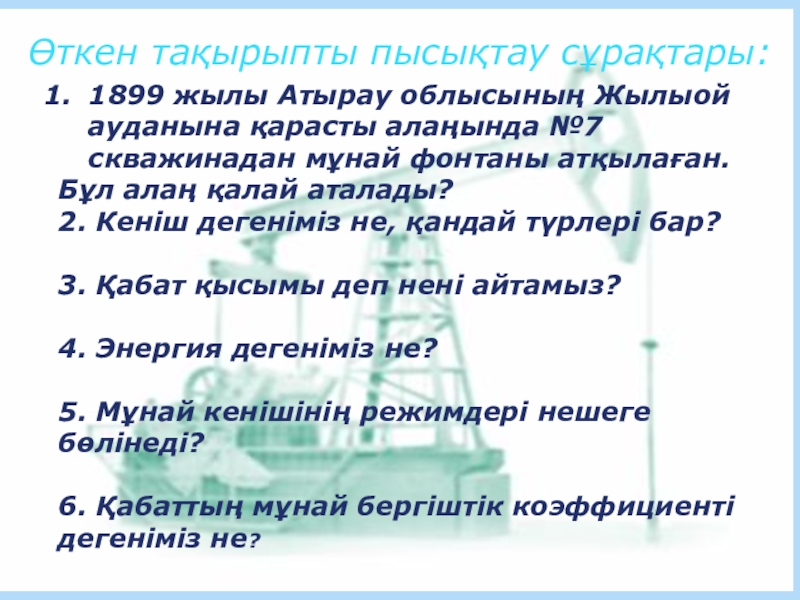

қарасты алаңында №7 скважинадан мұнай фонтаны атқылаған.
Бұл алаң қалай аталады?
2. Кеніш дегеніміз не, қандай түрлері бар?

3. Қабат қысымы деп нені айтамыз?

4. Энергия дегеніміз не?

5. Мұнай кенішінің режимдері нешеге бөлінеді?

6. Қабаттың мұнай бергіштік коэффициенті дегеніміз не?

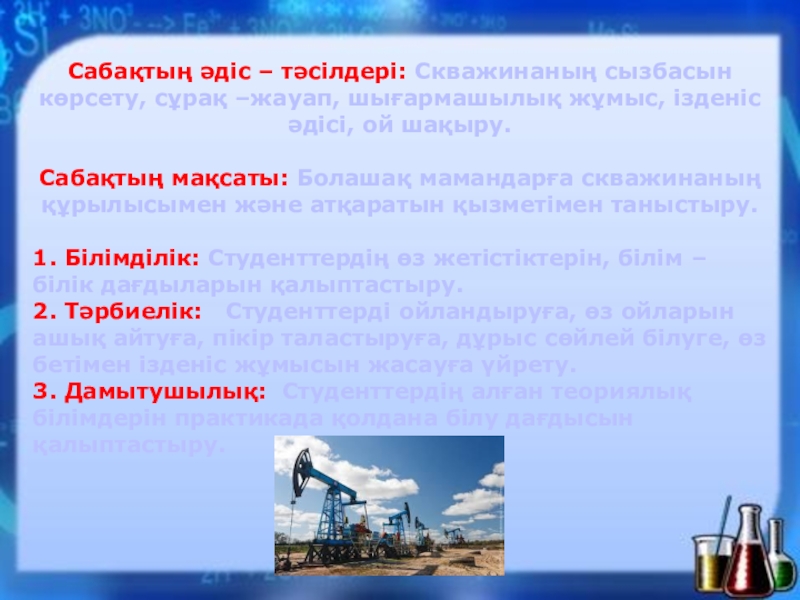

ізденіс әдісі, ой шақыру.

Сабақтың мақсаты: Болашақ мамандарға скважинаның құрылысымен және атқаратын қызметімен таныстыру.

1. Білімділік: Студенттердің өз жетістіктерін, білім – білік дағдыларын қалыптастыру.
2. Тәрбиелік: Студенттерді ойландыруға, өз ойларын ашық айтуға, пікір таластыруға, дұрыс сөйлей білуге, өз бетімен ізденіс жұмысын жасауға үйрету.
3. Дамытушылық: Студенттердің алған теориялық білімдерін практикада қолдана білу дағдысын қалыптастыру.

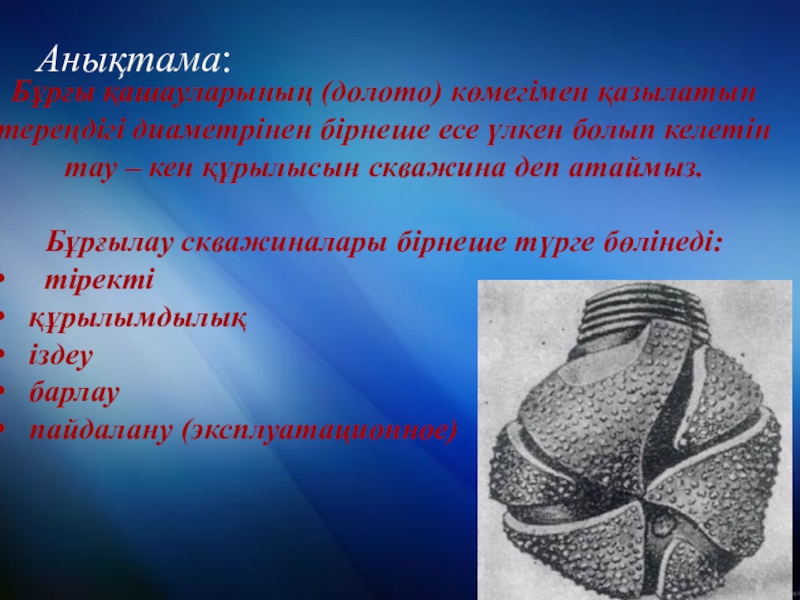

келетін тау – кен құрылысын скважина деп атаймыз.

Бұрғылау скважиналары бірнеше түрге бөлінеді:
тіректі
құрылымдылық
іздеу
барлау
пайдалану (эксплуатационное)

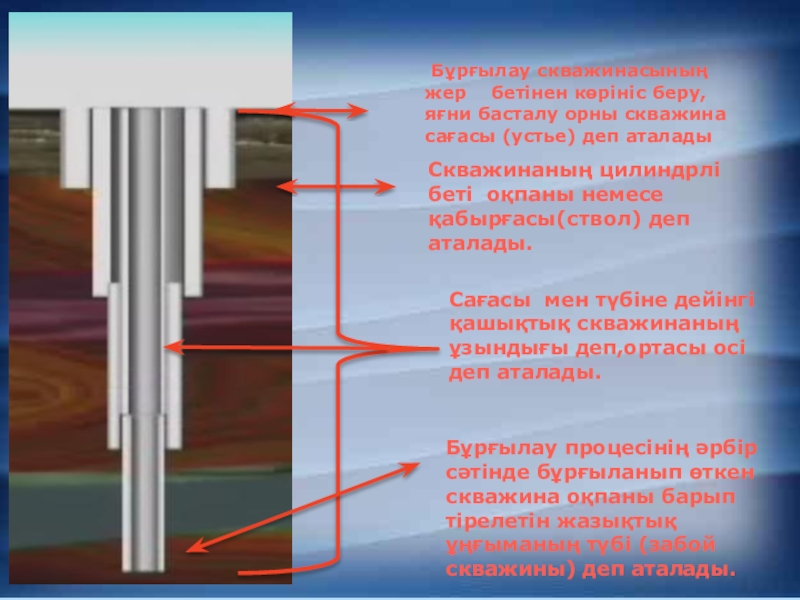

жазықтық ұңғыманың түбі (забой скважины) деп аталады.

Бұрғылау скважинасының жер бетінен көрініс беру, яғни басталу орны скважина сағасы (устье) деп аталады

Скважинаның цилиндрлі беті оқпаны немесе қабырғасы(ствол) деп аталады.

Сағасы мен түбіне дейінгі қашықтық скважинаның ұзындығы деп,ортасы осі деп аталады.

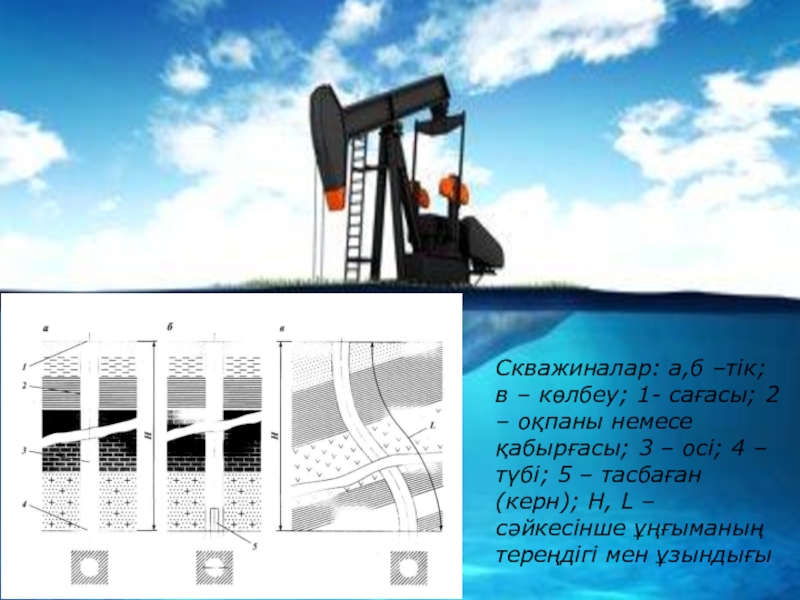

қабырғасы; 3 – осі; 4 – түбі; 5 – тасбаған (керн); Н, L – сәйкесінше ұңғыманың тереңдігі мен ұзындығы

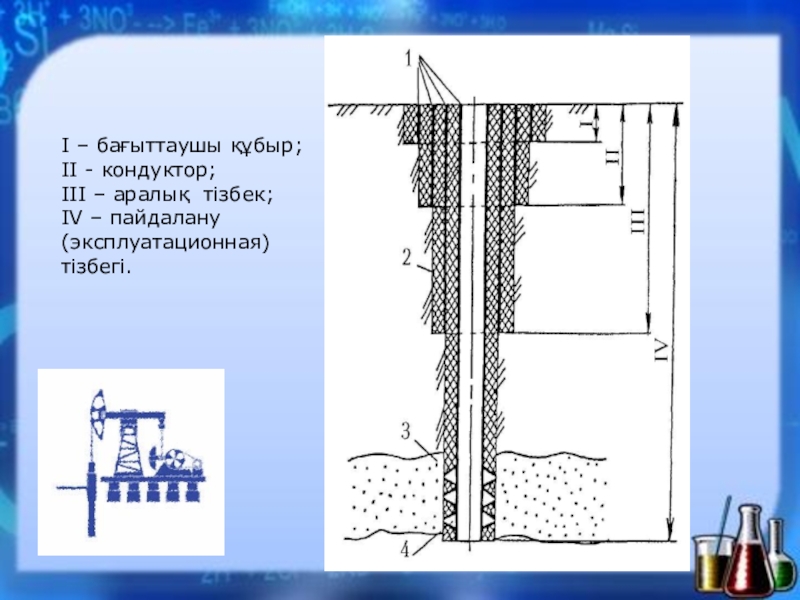

– пайдалану (эксплуатационная) тізбегі.

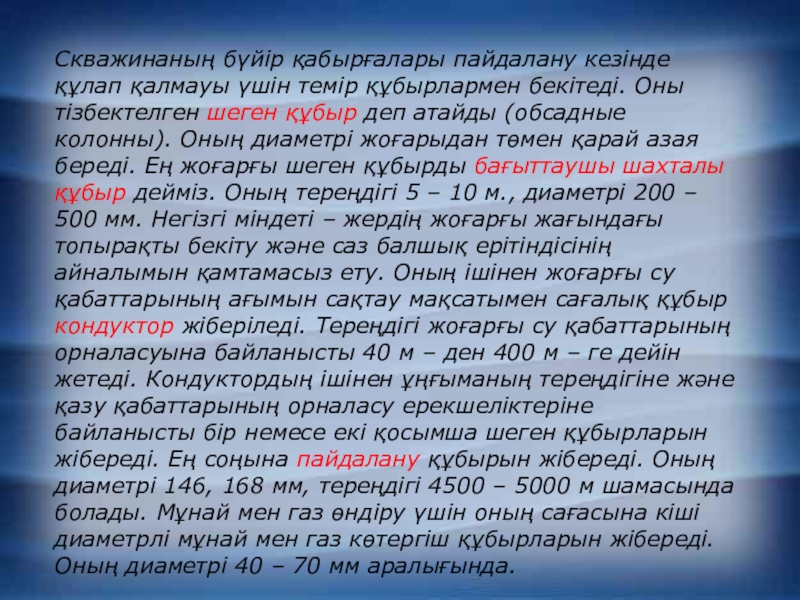

Оны тізбектелген шеген құбыр деп атайды (обсадные колонны). Оның диаметрі жоғарыдан төмен қарай азая береді. Ең жоғарғы шеген құбырды бағыттаушы шахталы құбыр дейміз. Оның тереңдігі 5 – 10 м., диаметрі 200 – 500 мм. Негізгі міндеті – жердің жоғарғы жағындағы топырақты бекіту және саз балшық ерітіндісінің айналымын қамтамасыз ету. Оның ішінен жоғарғы су қабаттарының ағымын сақтау мақсатымен сағалық құбыр кондуктор жіберіледі. Тереңдігі жоғарғы су қабаттарының орналасуына байланысты 40 м – ден 400 м – ге дейін жетеді. Кондуктордың ішінен ұңғыманың тереңдігіне және қазу қабаттарының орналасу ерекшеліктеріне байланысты бір немесе екі қосымша шеген құбырларын жібереді. Ең соңына пайдалану құбырын жібереді. Оның диаметрі 146, 168 мм, тереңдігі 4500 – 5000 м шамасында болады. Мұнай мен газ өндіру үшін оның сағасына кіші диаметрлі мұнай мен газ көтергіш құбырларын жібереді. Оның диаметрі 40 – 70 мм аралығында.

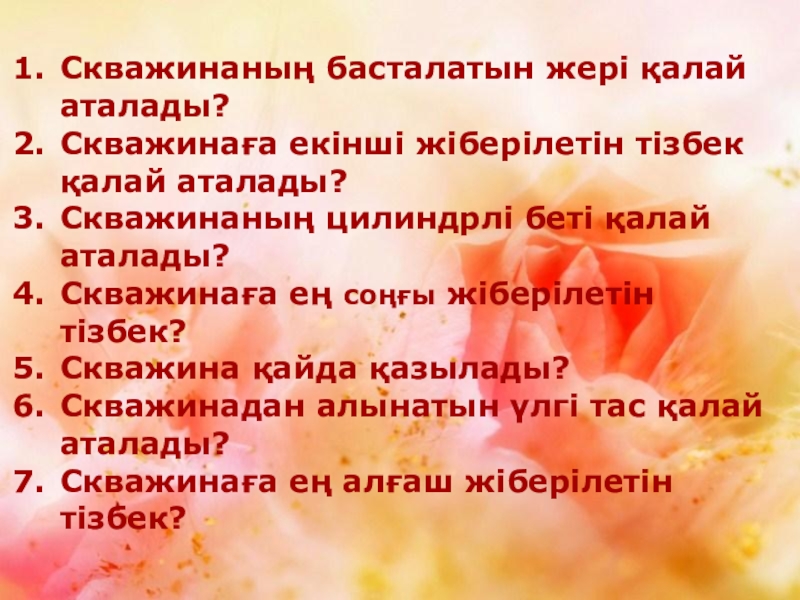

беті қалай аталады?
Скважинаға ең соңғы жіберілетін тізбек?
Скважина қайда қазылады?
Скважинадан алынатын үлгі тас қалай аталады?
Скважинаға ең алғаш жіберілетін тізбек?
