Презентация, доклад Схемы включения УЗО.
Содержание
- 1. Презентация: Схемы включения УЗО.
- 2. Схема подключения двухполюсного УЗО в однофазной сети.
- 3. Для приходящего фазного проводника введено обозначение 1, для
- 4. Главное условие подключения УЗО — это подключение

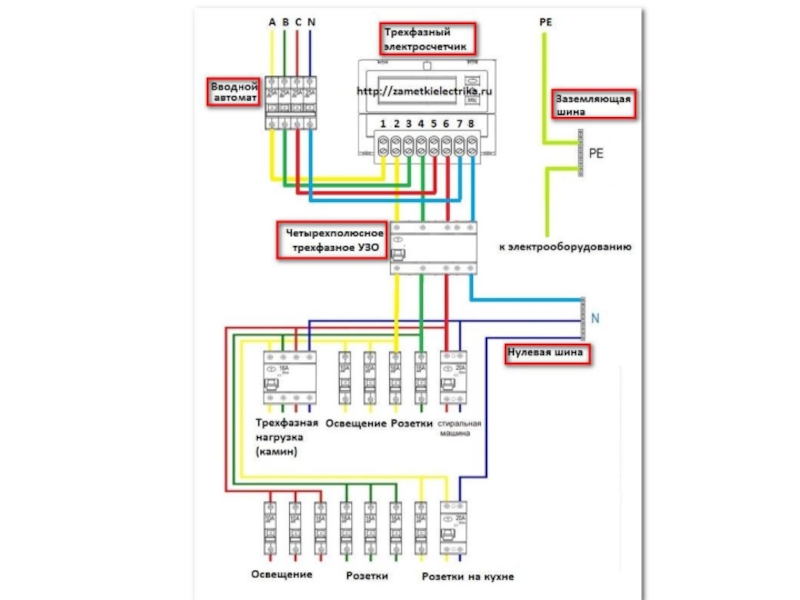

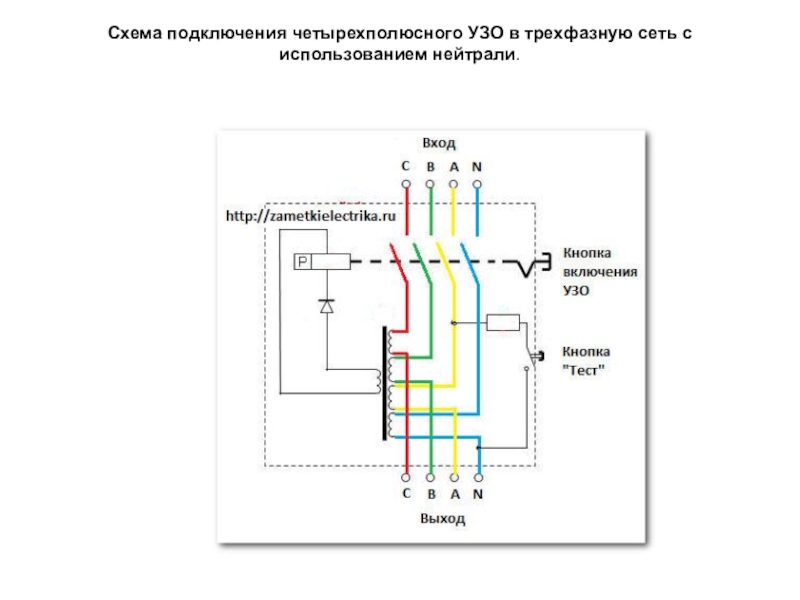

- 5. Схема подключения четырехполюсного УЗО в трехфазную сеть с использованием нейтрали.
- 6. Слайд 6
- 7. Используя данную схему подключения, мы можем защитить
- 8. Слайд 8
- 9. Слайд 9
- 10. Слайд 10

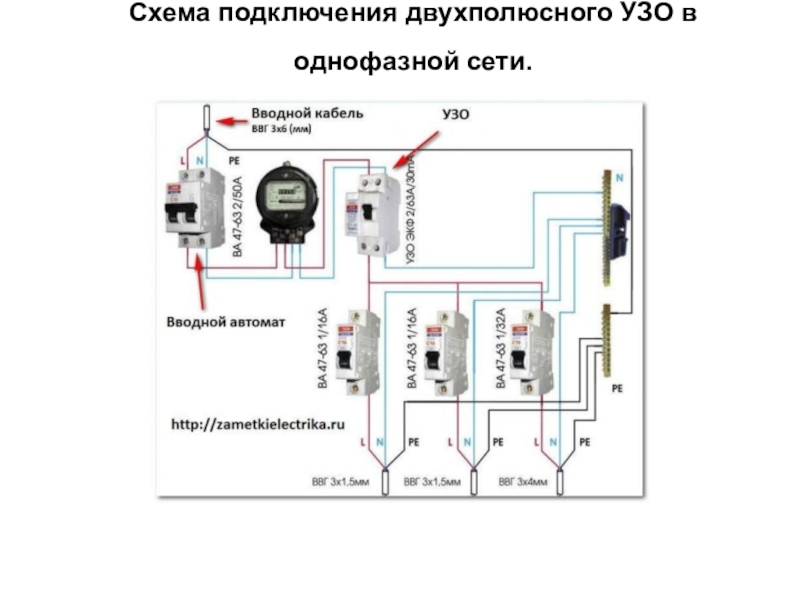

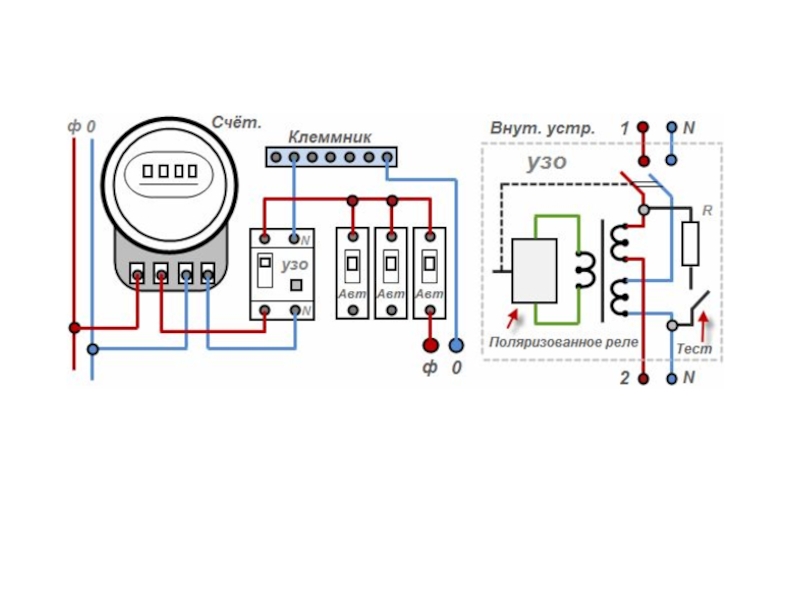

Схема подключения двухполюсного УЗО в однофазной сети.
Слайд 3

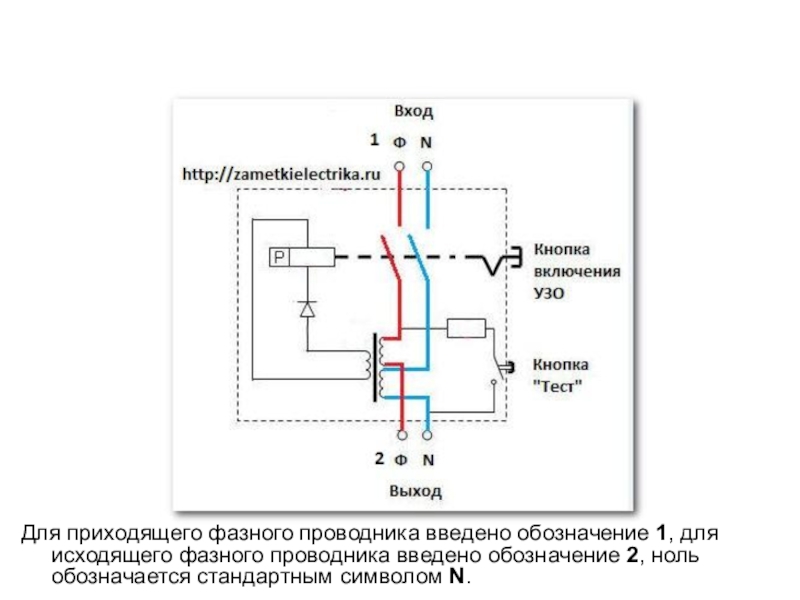

Для приходящего фазного проводника введено обозначение 1, для исходящего фазного проводника введено
обозначение 2, ноль обозначается стандартным символом N.
Слайд 4

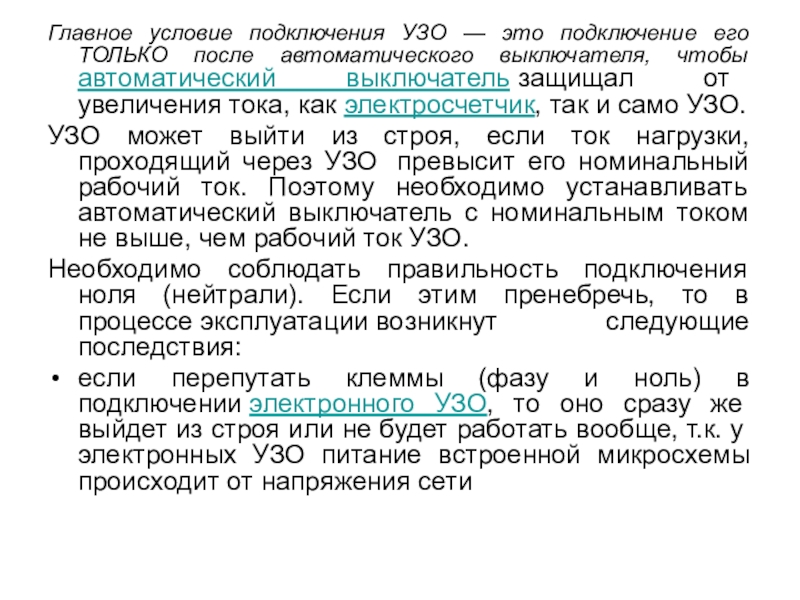

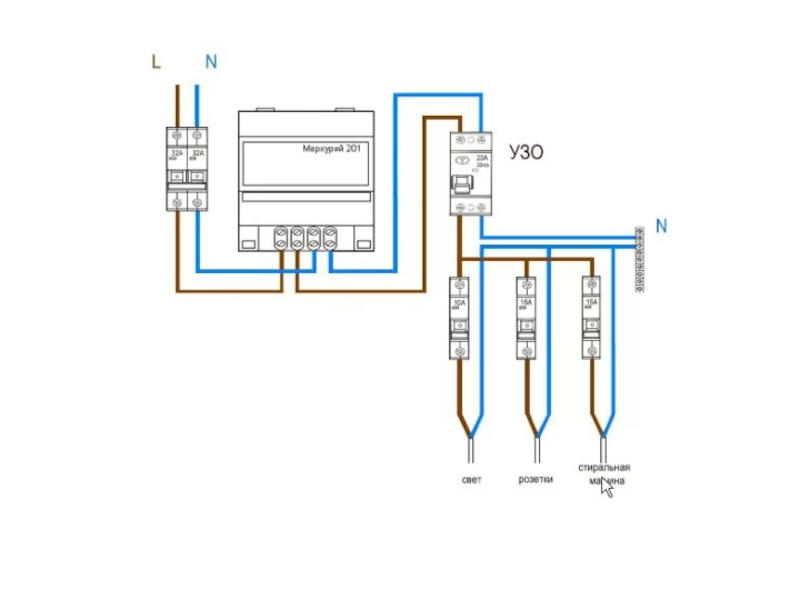

Главное условие подключения УЗО — это подключение его ТОЛЬКО после автоматического
выключателя, чтобы автоматический выключатель защищал от увеличения тока, как электросчетчик, так и само УЗО.
УЗО может выйти из строя, если ток нагрузки, проходящий через УЗО превысит его номинальный рабочий ток. Поэтому необходимо устанавливать автоматический выключатель с номинальным током не выше, чем рабочий ток УЗО.
Необходимо соблюдать правильность подключения ноля (нейтрали). Если этим пренебречь, то в процессе эксплуатации возникнут следующие последствия:
если перепутать клеммы (фазу и ноль) в подключении электронного УЗО, то оно сразу же выйдет из строя или не будет работать вообще, т.к. у электронных УЗО питание встроенной микросхемы происходит от напряжения сети
УЗО может выйти из строя, если ток нагрузки, проходящий через УЗО превысит его номинальный рабочий ток. Поэтому необходимо устанавливать автоматический выключатель с номинальным током не выше, чем рабочий ток УЗО.
Необходимо соблюдать правильность подключения ноля (нейтрали). Если этим пренебречь, то в процессе эксплуатации возникнут следующие последствия:
если перепутать клеммы (фазу и ноль) в подключении электронного УЗО, то оно сразу же выйдет из строя или не будет работать вообще, т.к. у электронных УЗО питание встроенной микросхемы происходит от напряжения сети
Слайд 7

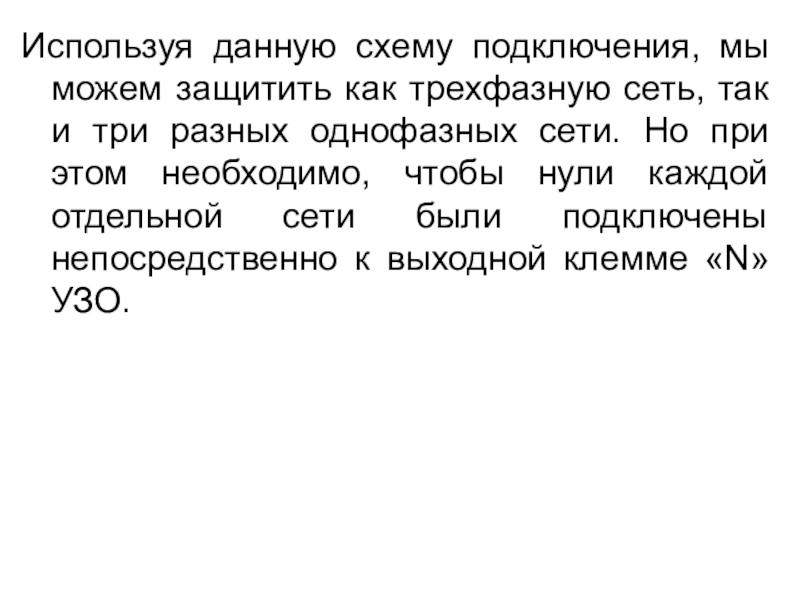

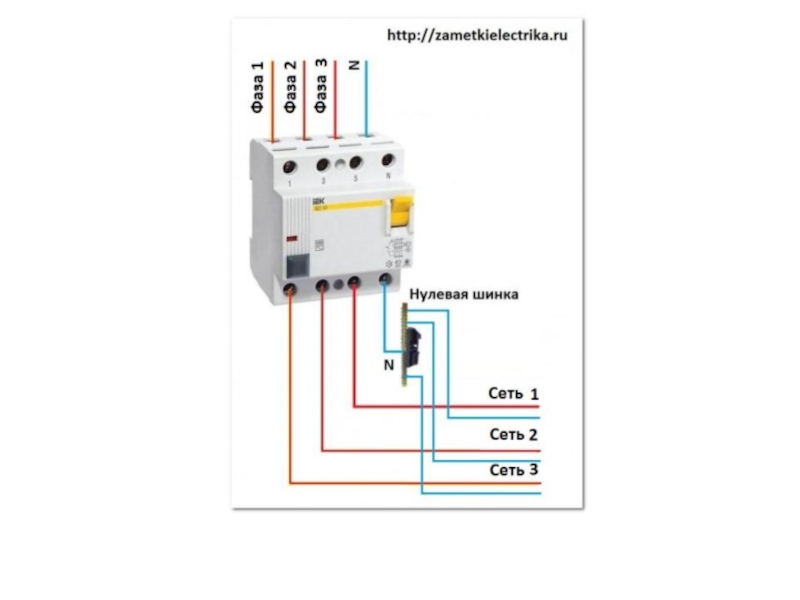

Используя данную схему подключения, мы можем защитить как трехфазную сеть, так
и три разных однофазных сети. Но при этом необходимо, чтобы нули каждой отдельной сети были подключены непосредственно к выходной клемме «N» УЗО.
