Презентация, доклад с видое Основные сведения о нанесении размеров на чертежах деталей

Носевич Светлана Владимировна

и других технических документах.

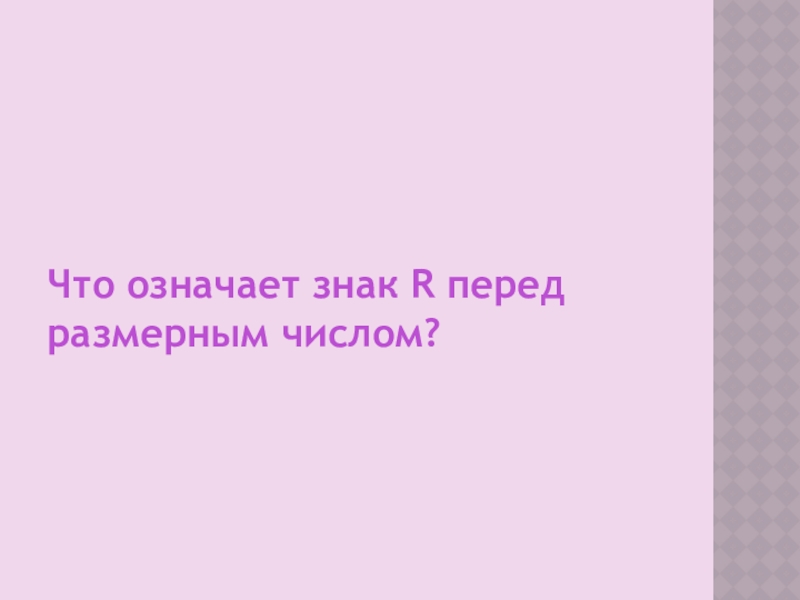

размерного числа?

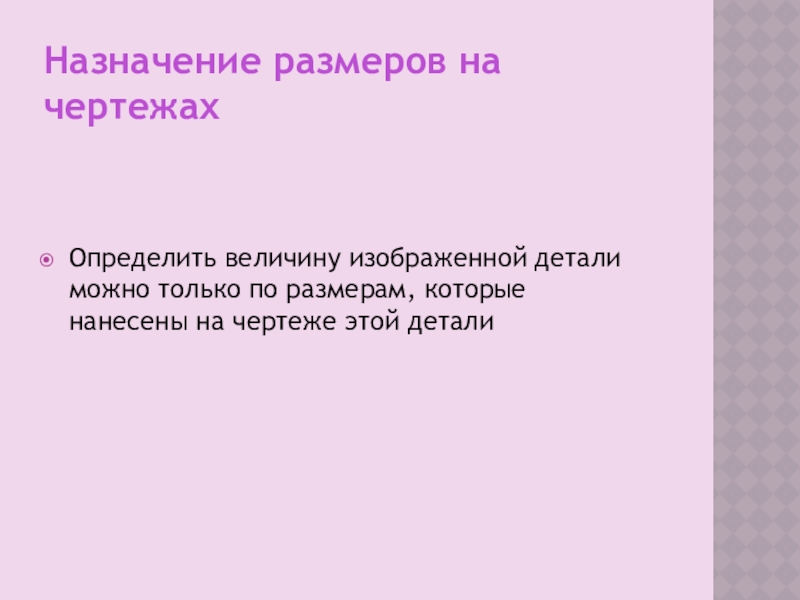

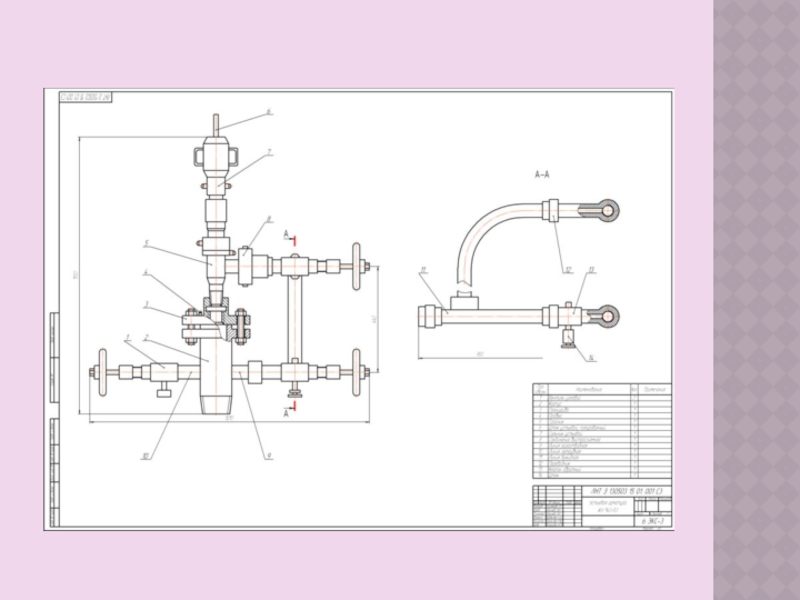

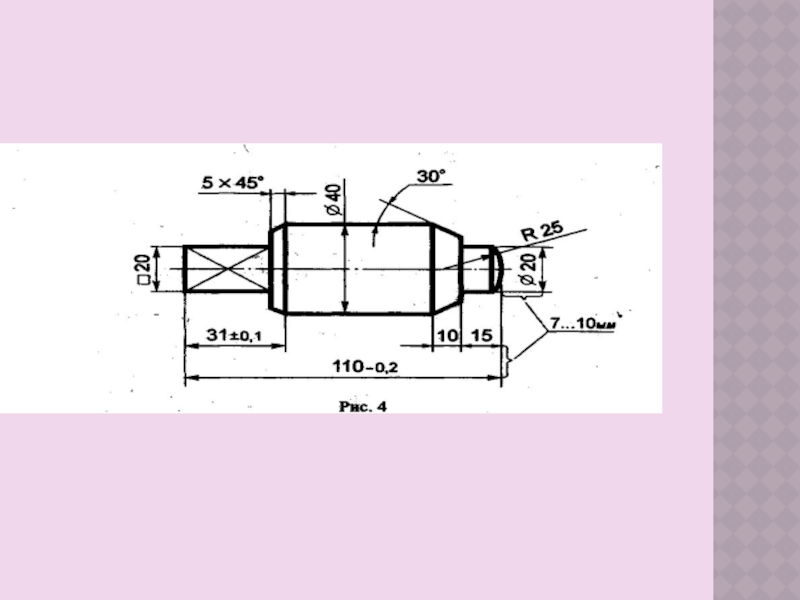

которые нанесены на чертеже этой детали

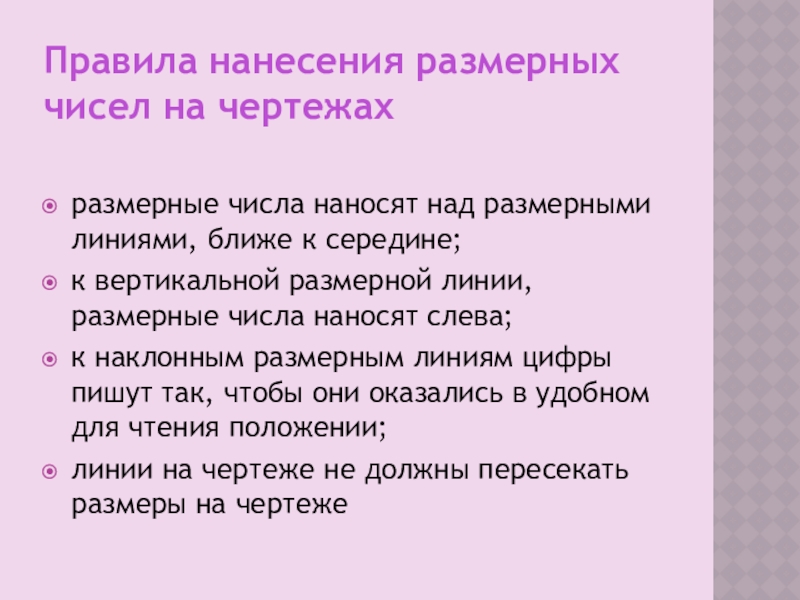

ближе к середине;

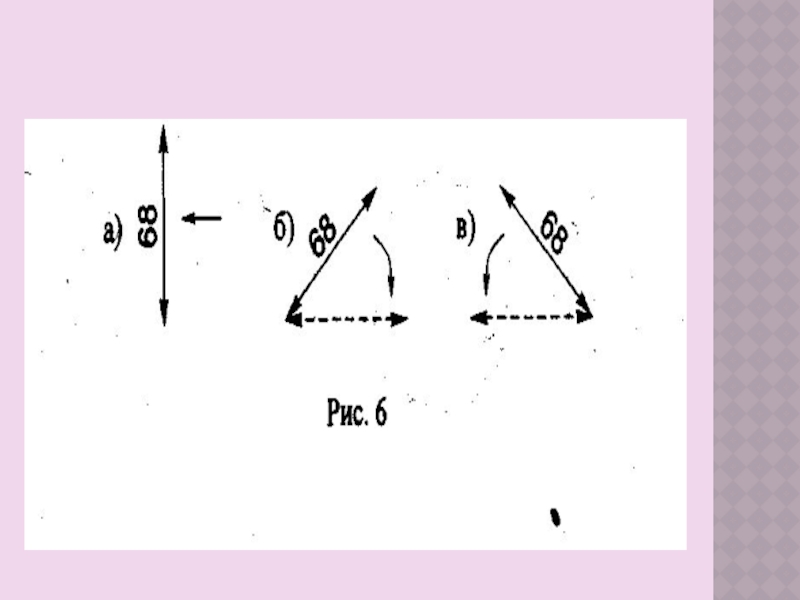

к вертикальной размерной линии, размерные числа наносят слева;
к наклонным размерным линиям цифры пишут так, чтобы они оказались в удобном для чтения положении;
линии на чертеже не должны пересекать размеры на чертеже

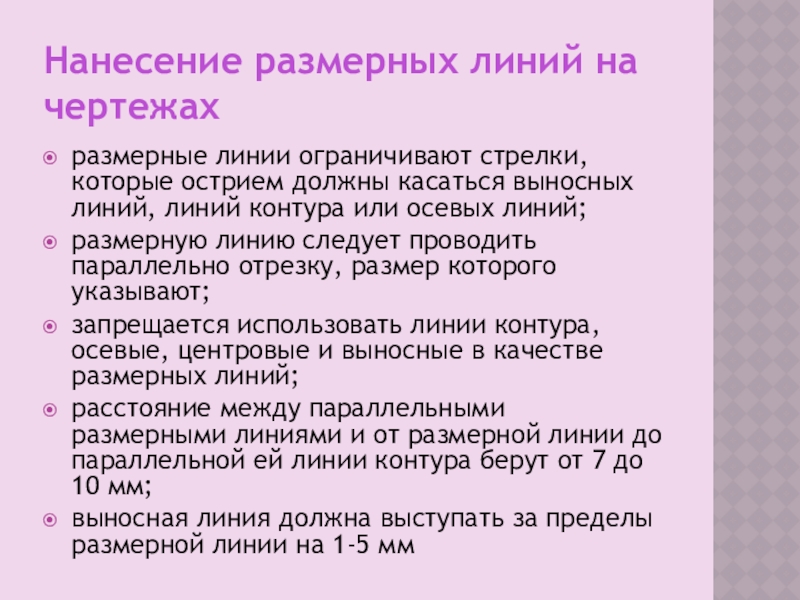

касаться выносных линий, линий контура или осевых линий;

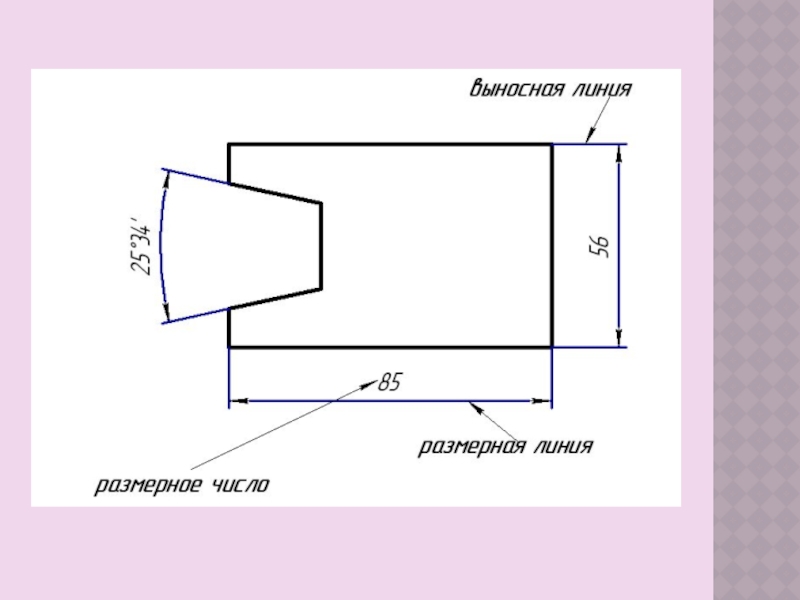

размерную линию следует проводить параллельно отрезку, размер которого указывают;
запрещается использовать линии контура, осевые, центровые и выносные в качестве размерных линий;
расстояние между параллельными размерными линиями и от размерной линии до параллельной ей линии контура берут от 7 до 10 мм;
выносная линия должна выступать за пределы размерной линии на 1-5 мм

квадратного выступа или отверстия отмечают тонкими пересекающимися линиями. В отдельных случаях таким же способом отмечают другие плоские участки на поверхности детали;

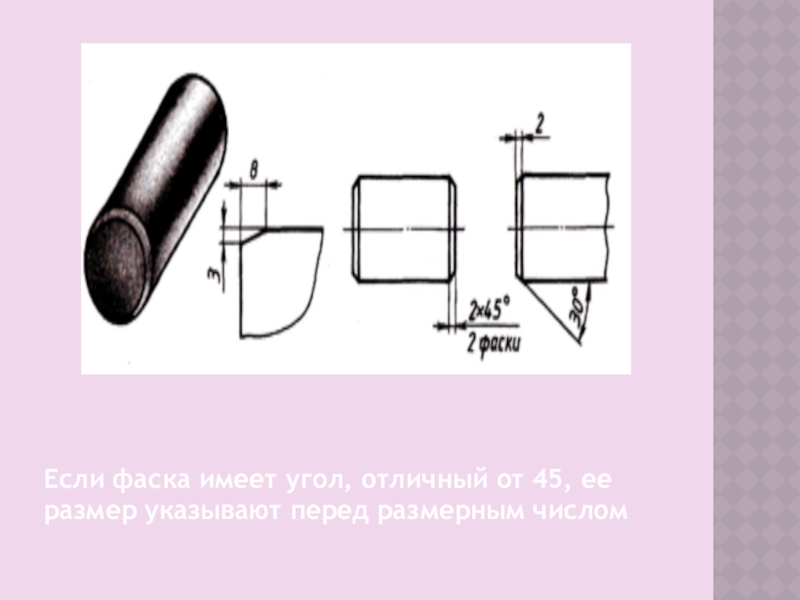

Многие детали имеют фаски – конические или наклонные плоские поверхности. Если фаска снята под углом 45, то ее размер обозначают условно надписью, первое число которой указывает высоту фаски, а второе величину угла, например 5x45.

размерным числом

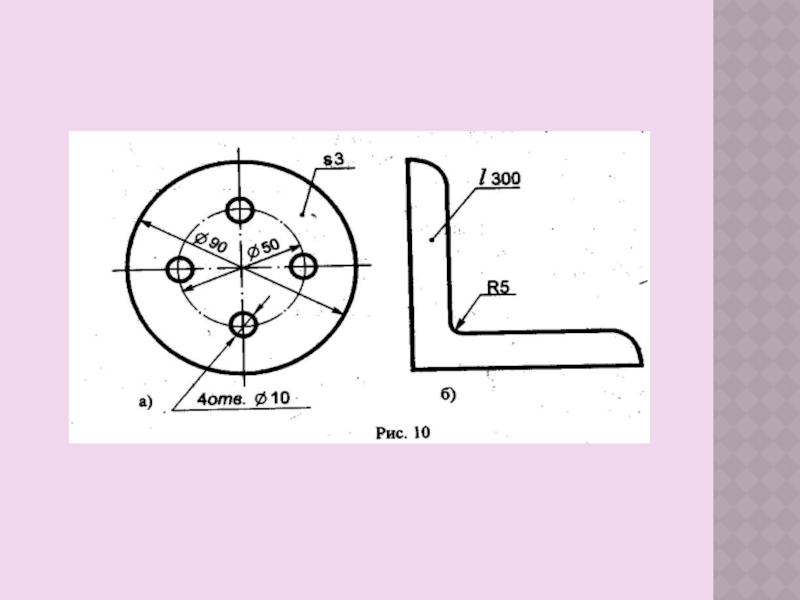

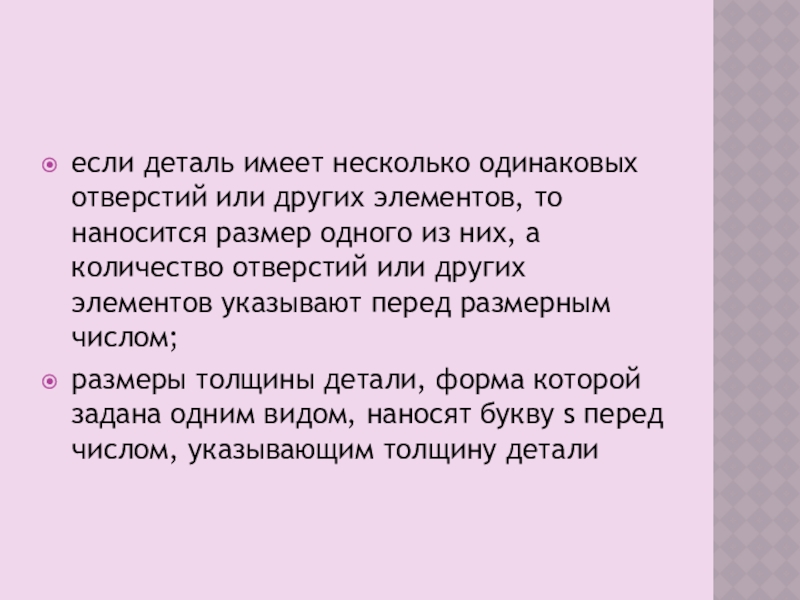

размер одного из них, а количество отверстий или других элементов указывают перед размерным числом;
размеры толщины детали, форма которой задана одним видом, наносят букву s перед числом, указывающим толщину детали

в рабочей тетради.

Удачи
