Презентация, доклад Роль физики и техники в Великой Отечественной войне.

Матронюк Александра Андреевна.

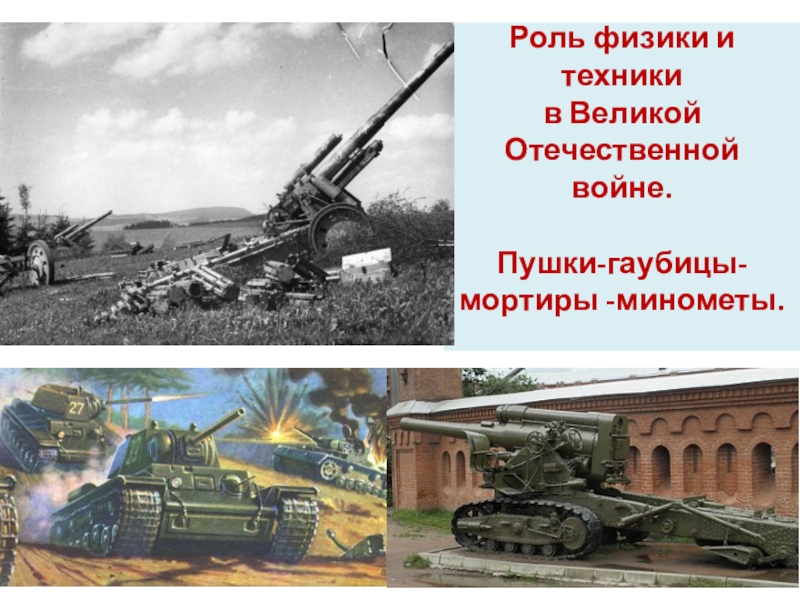

Проект «Роль физики и техники в Великой Отечественной войне».
Тема: пушки-гаубицы-мортиры -минометы.

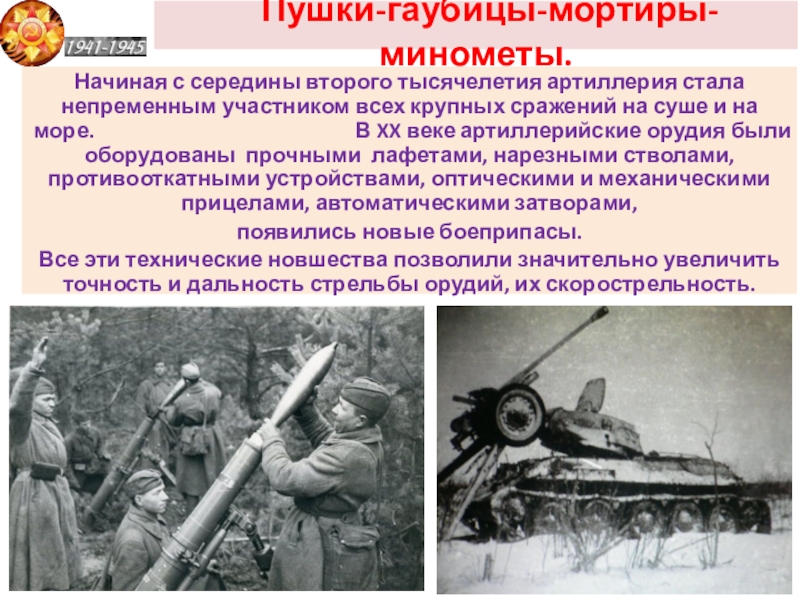

всех крупных сражений на суше и на море. В XX веке артиллерийские орудия были оборудованы прочными лафетами, нарезными стволами, противооткатными устройствами, оптическими и механическими прицелами, автоматическими затворами,
появились новые боеприпасы.
Все эти технические новшества позволили значительно увеличить точность и дальность стрельбы орудий, их скорострельность.

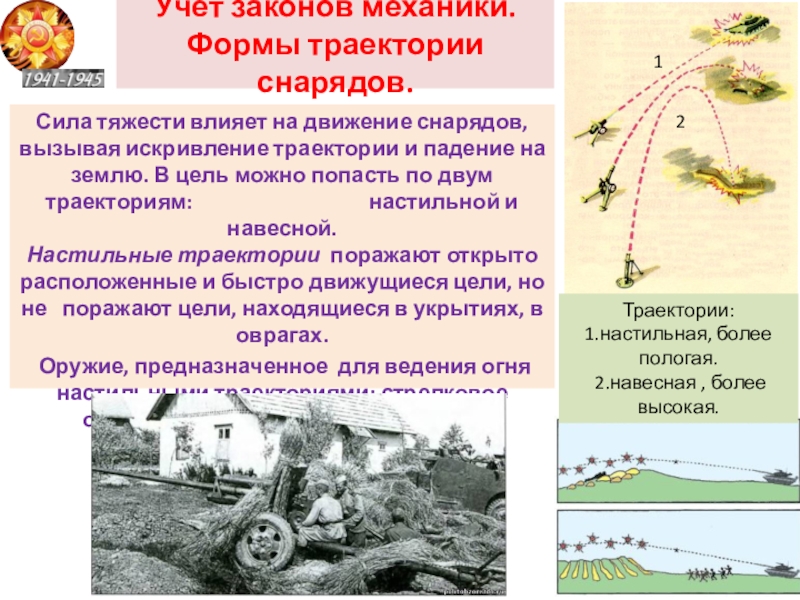

вызывая искривление траектории и падение на землю. В цель можно попасть по двум траекториям: настильной и навесной. Настильные траектории  поражают открыто расположенные и быстро движущиеся цели, но не поражают цели, находящиеся в укрытиях, в оврагах.
Оружие, предназначенное для ведения огня настильными траекториями: стрелковое оружие, противотанковая, пушечная артиллерия.

1

2

Траектории:
1.настильная, более пологая.
2.навесная , более высокая.

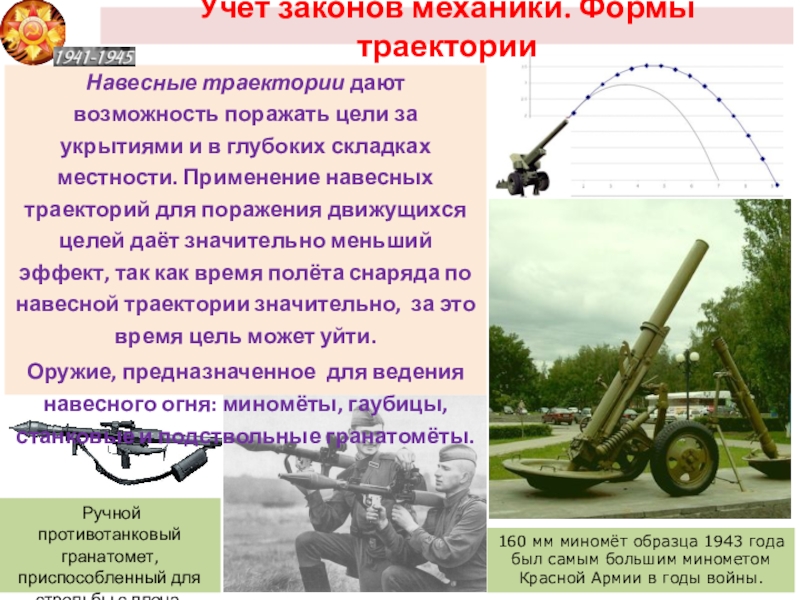

и в глубоких складках местности. Применение навесных траекторий для поражения движущихся целей даёт значительно меньший эффект, так как время полёта снаряда по навесной траектории значительно, за это время цель может уйти.
Оружие, предназначенное для ведения навесного огня: миномёты, гаубицы, станковые и подствольные гранатомёты.

160 мм миномёт образца 1943 года был самым большим минометом Красной Армии в годы войны.

Ручной противотанковый гранатомет, приспособленный для стрельбы с плеча.

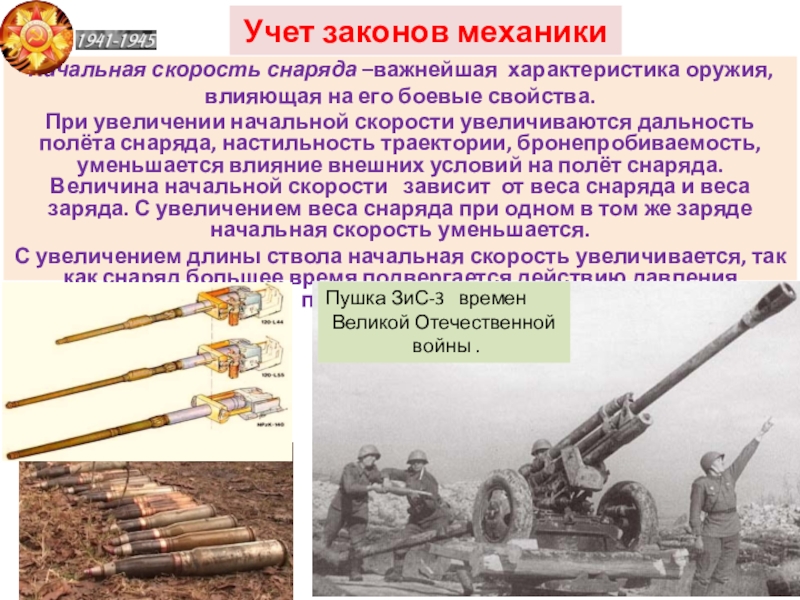

боевые свойства.
При увеличении начальной скорости увеличиваются дальность полёта снаряда, настильность траектории, бронепробиваемость, уменьшается влияние внешних условий на полёт снаряда. Величина начальной скорости   зависит от веса снаряда и веса заряда. С увеличением веса снаряда при одном в том же заряде начальная скорость уменьшается.
С увеличением длины ствола начальная скорость увеличивается, так как снаряд большее время подвергается действию давления пороховых газов.

Пушка ЗиС-3 времен
Великой Отечественной
войны .

называются пушками.

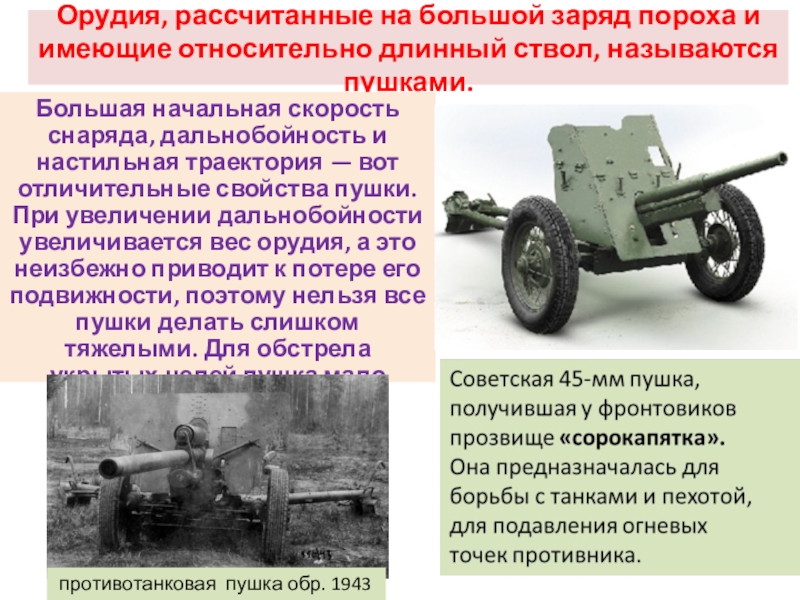

Большая начальная скорость снаряда, дальнобойность и настильная траектория — вот отличительные свойства пушки. При увеличении дальнобойности увеличивается вес орудия, а это неизбежно приводит к потере его подвижности, поэтому нельзя все пушки делать слишком тяжелыми. Для обстрела укрытых целей пушка мало пригодна.

противотанковая пушка обр. 1943 г.

гаубицы и мортиры.

Оружие, предназначенное
для стрельбы с большими
скоростями (800 м/с):
противотанковые и
зенитные пушки,
дальнобойные орудия,
имеет большую длину ствола.

Батарея дальнобойных орудий.

Бойцы
дально- бойного
орудия.
1943 г.
Сталинград

Дальнобойная 152-мм пушка. Начальная скорость снаряда 880м/с.
Дальность стрельбы около 26 км.
Вес снаряда около 49 кг.

оружия были как можно более отлогими.

Танк Т-34/57 с пушкой ЗИС-4 , июль 1941 года.

Битва за Москву

Зенитное орудие предназначено для борьбы с авиацией противника, характеризуется высокой начальной скоростью снаряда и точностью наводки.
Зенитки применялись для заградительного огня
на заранее установленных рубежах, вели огонь по рубежам вероятного сбрасывания бомб авиацией противника.

85-мм зенитная пушка

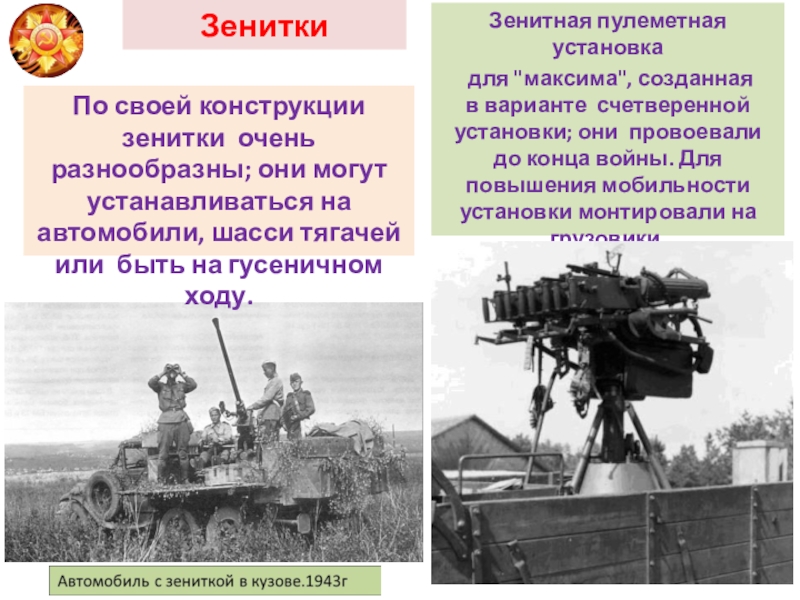

в варианте счетверенной установки; они провоевали до конца войны. Для повышения мобильности установки монтировали на грузовики.

По своей конструкции зенитки очень разнообразны; они могут устанавливаться на автомобили, шасси тягачей или быть на гусеничном ходу.

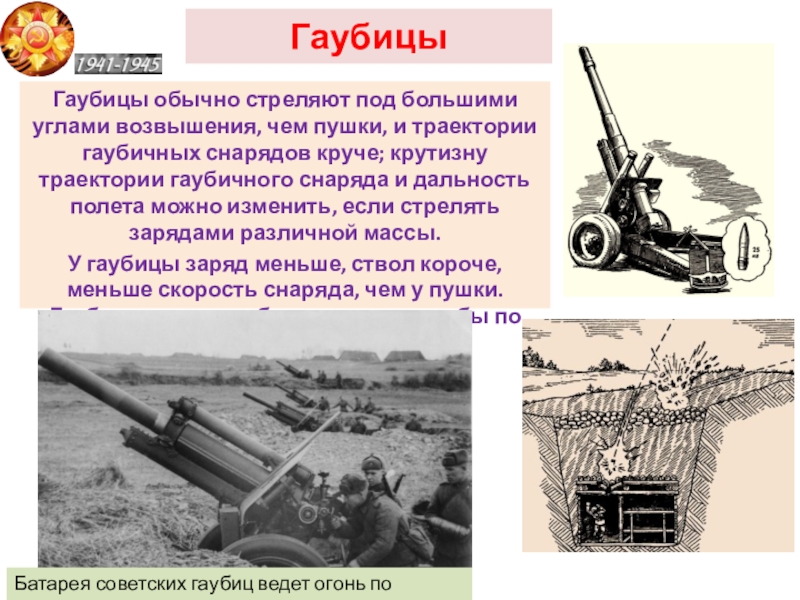

гаубичных снарядов круче; крутизну траектории гаубичного снаряда и дальность полета можно изменить, если стрелять зарядами различной массы.
У гаубицы заряд меньше, ствол короче, меньше скорость снаряда, чем у пушки. Гаубицы приспособлены для стрельбы по укрытым целям.

Батарея советских гаубиц ведет огонь по Берлину.

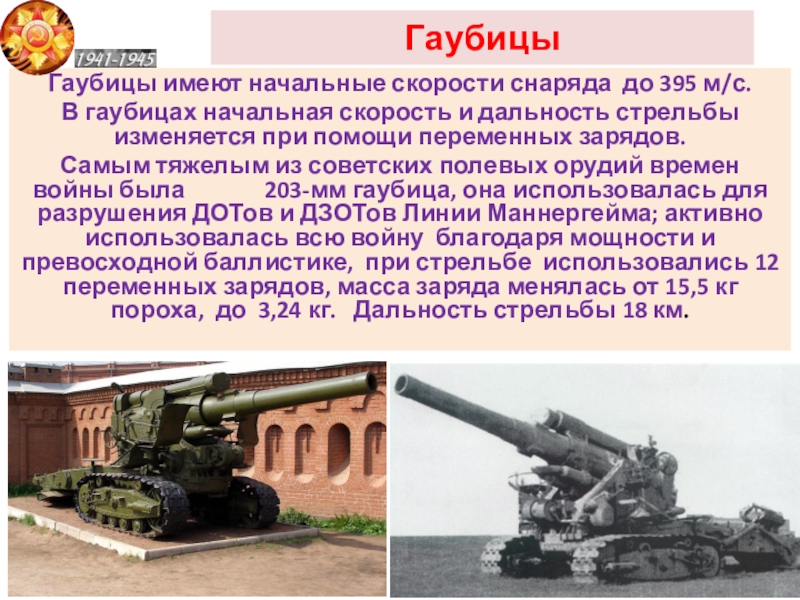

скорость и дальность стрельбы изменяется при помощи переменных зарядов.

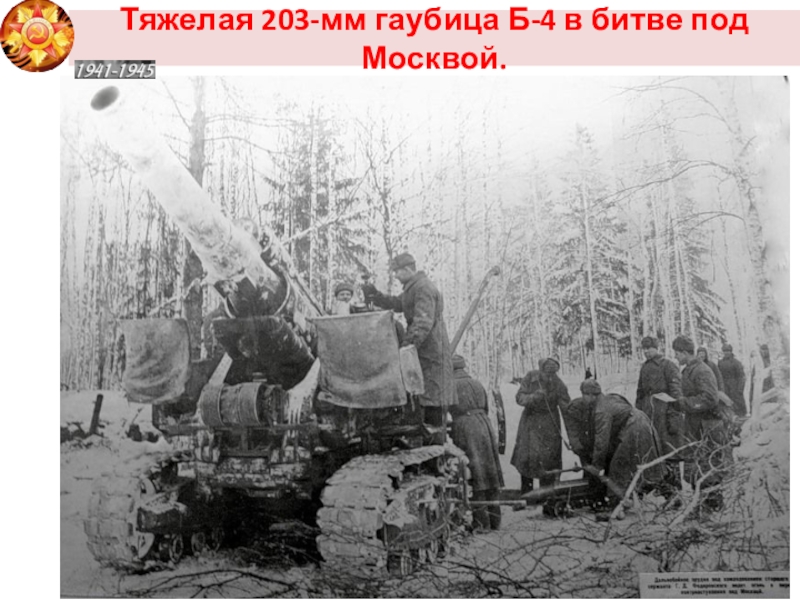

Самым тяжелым из советских полевых орудий времен войны была 203-мм гаубица, она использовалась для разрушения ДОТов и ДЗОТов Линии Маннергейма; активно использовалась всю войну благодаря мощности и превосходной баллистике, при стрельбе использовались 12 переменных зарядов, масса заряда менялась от 15,5 кг пороха, до 3,24 кг. Дальность стрельбы 18 км.

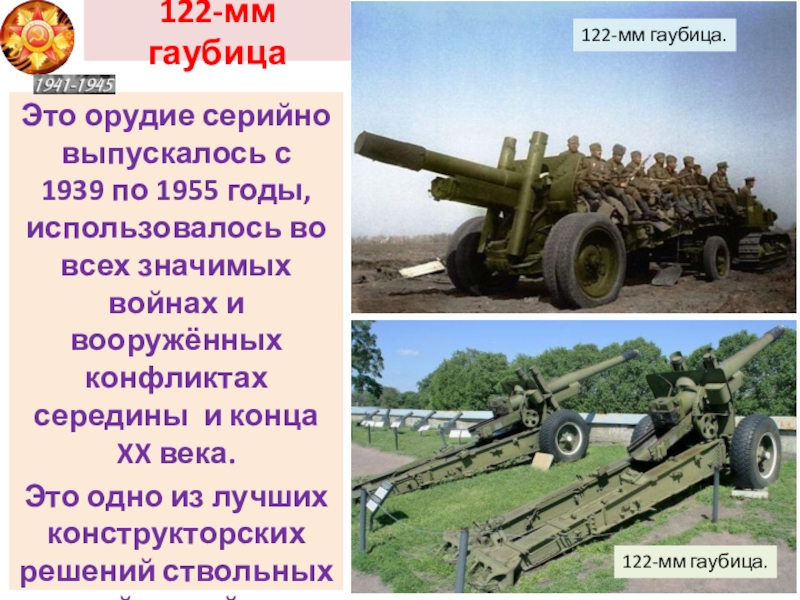

1939 по 1955 годы, использовалось во всех значимых войнах и вооружённых конфликтах середины и конца XX века.
Это одно из лучших конструкторских решений ствольных орудий по сей день.

122-мм гаубица.

122-мм гаубица.

и мортиры.

Если укоротить ствол, сделать его меньше, чем у гаубицы и увеличить калибр орудия, тогда получится мортира, стреляющая более мощными снарядами по более крутой траектории. Мортира - орудие с коротким стволом для навесной стрельбы. Скорость снаряда мортиры не превышала 300 м/с, полет снаряда можно было проследить глазом, снаряд летел с приглушенным шелестящим звуком и производил большие разрушения при взрыве, дальнобойность мортиры была невелика.

Советская мортира

Немецкая мортира

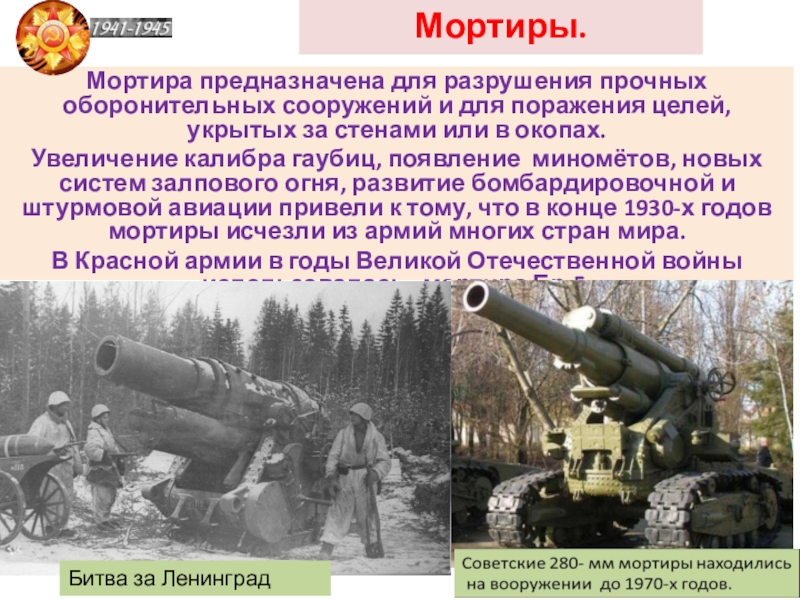

укрытых за стенами или в окопах.
Увеличение калибра гаубиц, появление миномётов, новых систем залпового огня, развитие бомбардировочной и штурмовой авиации привели к тому, что в конце 1930-х годов мортиры исчезли из армий многих стран мира.
В Красной армии в годы Великой Отечественной войны использовалась мортира Бр-5.

Битва за Ленинград

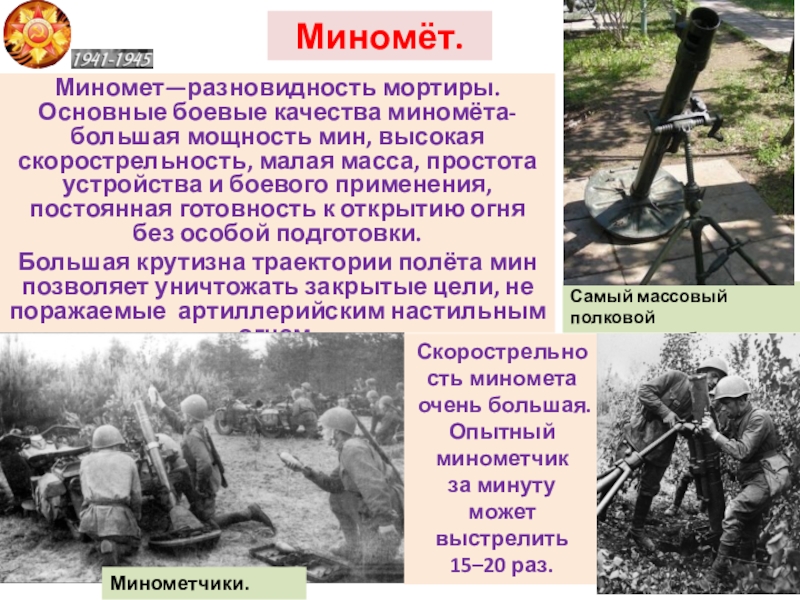

малая масса, простота устройства и боевого применения, постоянная готовность к открытию огня без особой подготовки.
Большая крутизна траектории полёта мин позволяет уничтожать закрытые цели, не поражаемые артиллерийским настильным огнем.

Минометчики. 1943г.

Самый массовый полковой
миномет обр. 1941 г.

Скорострельность миномета
очень большая.
Опытный минометчик
за минуту
может
выстрелить
15–20 раз.

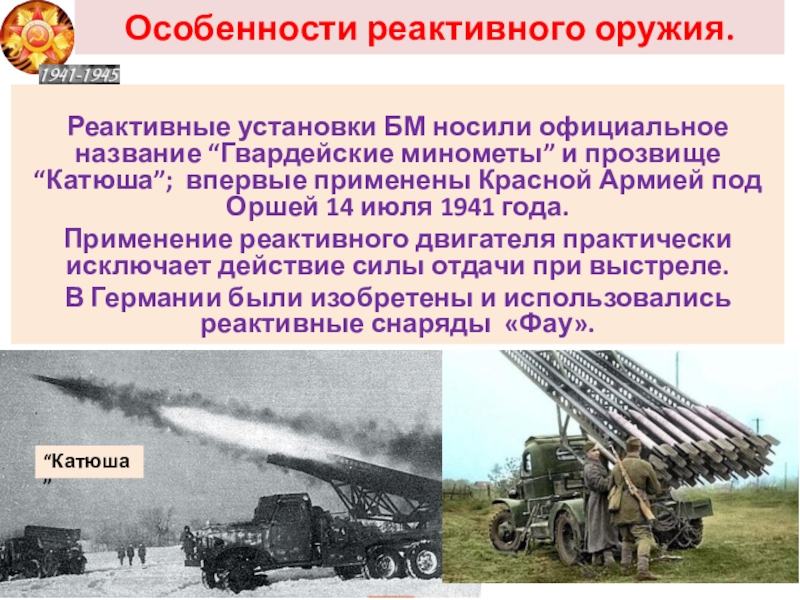

прозвище “Катюша”; впервые применены Красной Армией под Оршей 14 июля 1941 года.
Применение реактивного двигателя практически исключает действие силы отдачи при выстреле.
В Германии были изобретены и использовались реактивные снаряды «Фау».

“Катюша”

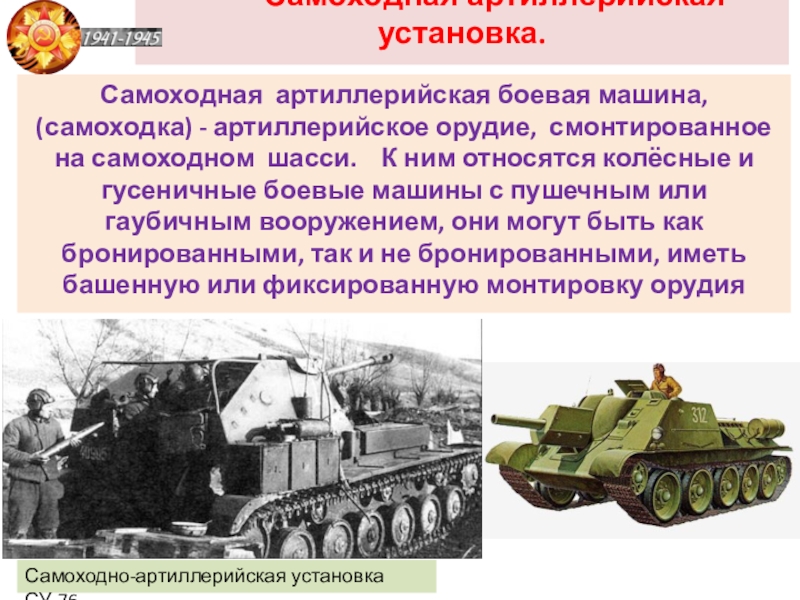

машина, (самоходка) - артиллерийское орудие, смонтированное на самоходном шасси. К ним относятся колёсные и гусеничные боевые машины с пушечным или гаубичным вооружением, они могут быть как бронированными, так и не бронированными, иметь башенную или фиксированную монтировку орудия

Самоходно-артиллерийская установка СУ-76.

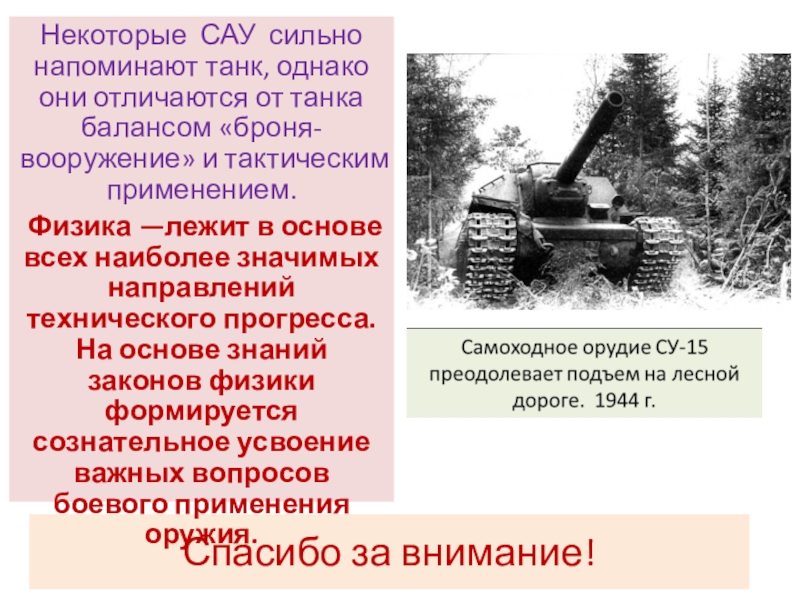

танка балансом «броня-вооружение» и тактическим применением.
Физика —лежит в основе всех наиболее значимых направлений технического прогресса. На основе знаний законов физики формируется сознательное усвоение важных вопросов боевого применения оружия.

прогресса. На основе знаний законов физики формируется сознательное усвоение важных вопросов боевого применения оружия.

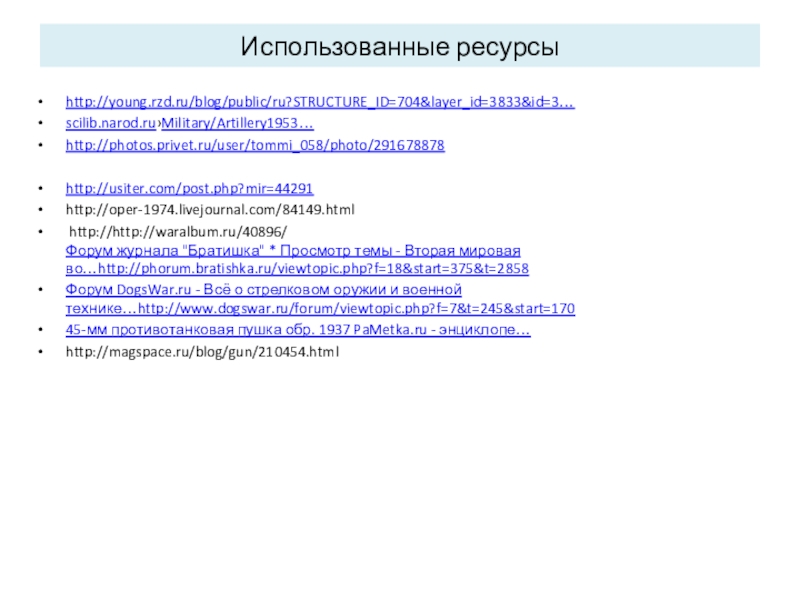

мировая во…http://phorum.bratishka.ru/viewtopic.php?f=18&start=375&t=2858
