Презентация, доклад Разновидности Формовочных машин

Содержание

Технический диктант по теме 19 Закончить фразу .1. Гомогенизация - …2. Регенерация - …3. Сепарация - … Ответить на вопросы.4. В

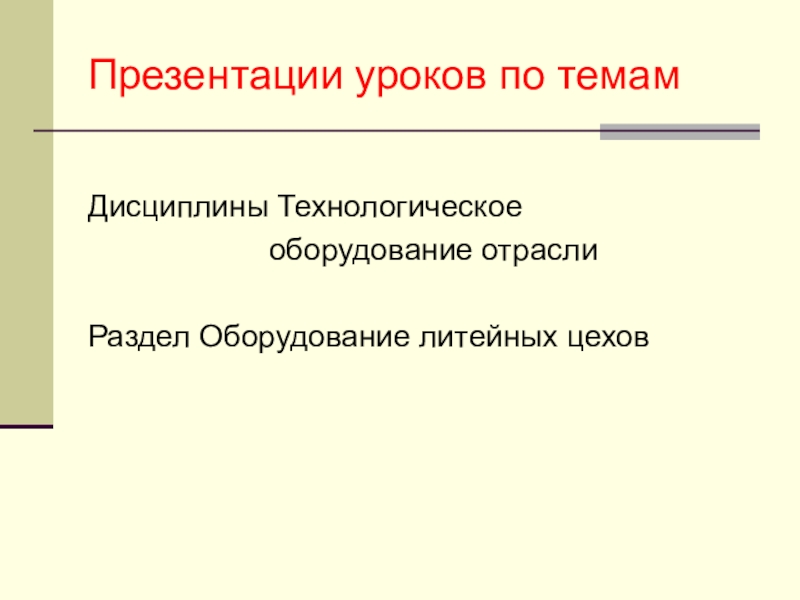

Слайд 1Презентации уроков по темам

Дисциплины Технологическое

оборудование отрасли

Раздел Оборудование литейных цехов
Презентации уроков по темам  Дисциплины Технологическое

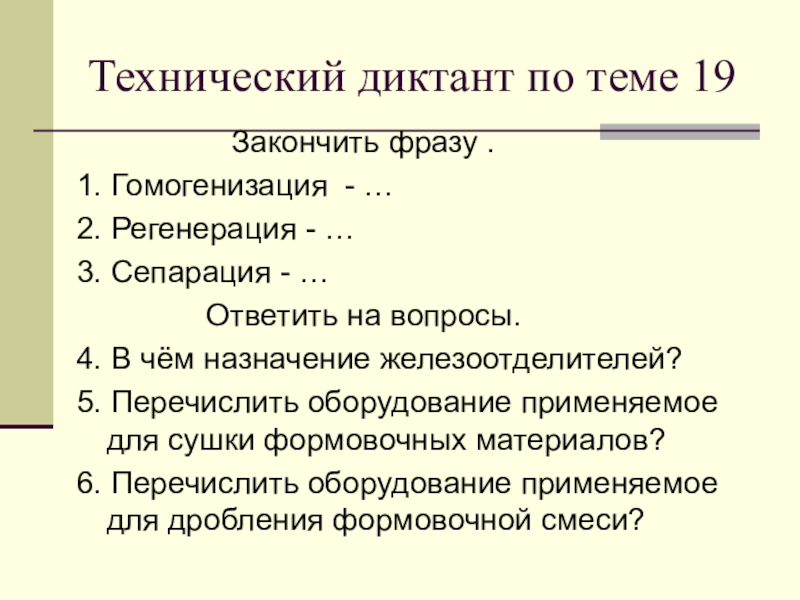

Слайд 2Технический диктант по теме 19

Закончить фразу .
1. Гомогенизация - …
2. Регенерация - …
3. Сепарация - …
Ответить на вопросы.
4. В чём назначение железоотделителей?
5. Перечислить оборудование применяемое для сушки формовочных материалов?
6. Перечислить оборудование применяемое для дробления формовочной смеси?

Технический диктант по теме 19         Закончить фразу .1. Гомогенизация

Слайд 3Урок 20 (2 семестр)
Тема:

Классификация

формовочных машин. Верхнее и нижнее прессование.
Урок 20 (2 семестр)Тема:       Классификация формовочных машин.   Верхнее и

Слайд 4План урока
1.Общие сведения.
2. Классификация по методу уплотнения формовочной смеси.
3. Классификация по

методу извлечения модели из формы.
4. Классификация по методу приведения в действие.
5. Особенности верхнего прессования.
6. Особенности нижнего прессования.

План урока1.Общие сведения.2. Классификация по методу уплотнения формовочной смеси.3. Классификация по методу извлечения модели из формы.4. Классификация

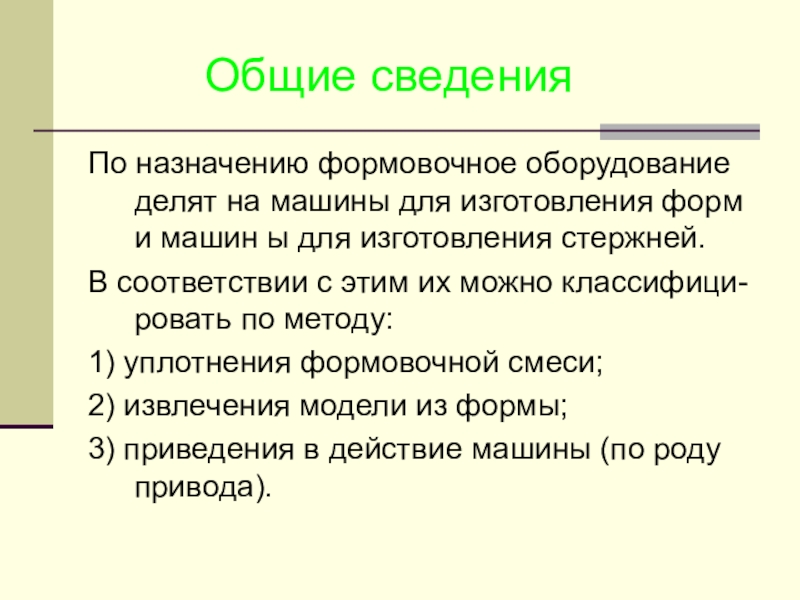

Слайд 5 Общие сведения
По назначению формовочное оборудование делят

на машины для изготовления форм и машин ы для изготовления стержней.
В соответствии с этим их можно классифици-ровать по методу:
1) уплотнения формовочной смеси;
2) извлечения модели из формы;
3) приведения в действие машины (по роду привода).
Общие сведенияПо назначению формовочное оборудование делят на машины для изготовления форм и

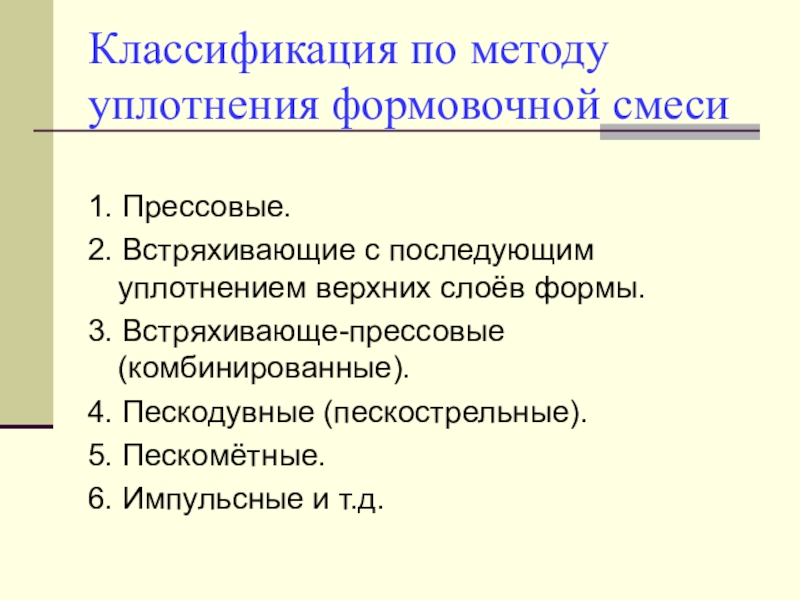

Слайд 6Классификация по методу уплотнения формовочной смеси

1. Прессовые.
2. Встряхивающие с последующим уплотнением

верхних слоёв формы.
3. Встряхивающе-прессовые (комбинированные).
4. Пескодувные (пескострельные).
5. Пескомётные.
6. Импульсные и т.д.
Классификация по методу уплотнения формовочной смеси1. Прессовые.2. Встряхивающие с последующим уплотнением верхних слоёв формы.3. Встряхивающе-прессовые (комбинированные).4. Пескодувные

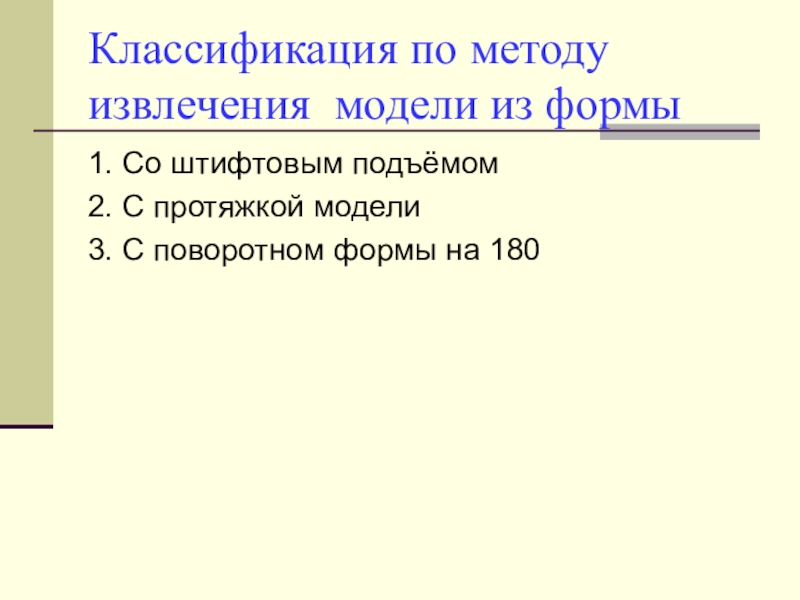

Слайд 7Классификация по методу извлечения модели из формы
1. Со штифтовым подъёмом
2. С

протяжкой модели
3. С поворотном формы на 180

Классификация по методу извлечения модели из формы1. Со штифтовым подъёмом2. С протяжкой модели3. С поворотном формы на

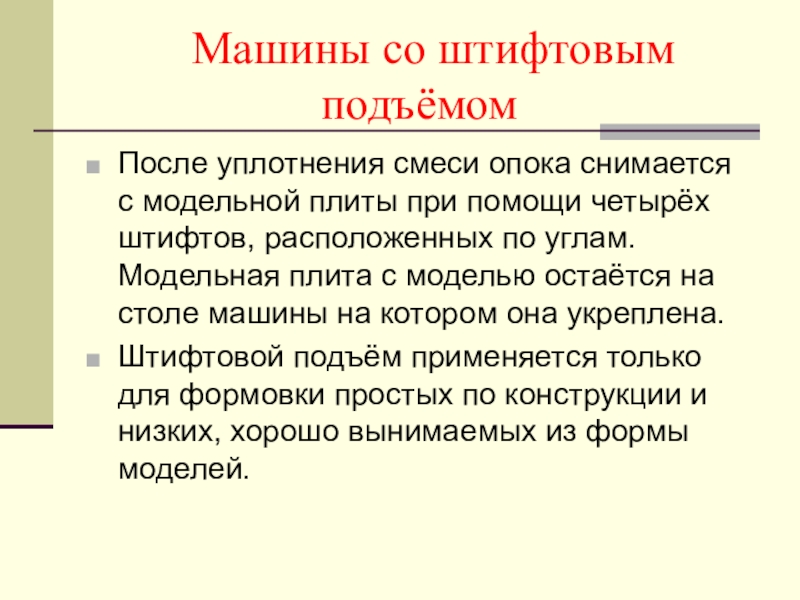

Слайд 8 Машины со штифтовым

подъёмом

После уплотнения смеси опока снимается с модельной плиты при помощи четырёх штифтов, расположенных по углам. Модельная плита с моделью остаётся на столе машины на котором она укреплена.
Штифтовой подъём применяется только для формовки простых по конструкции и низких, хорошо вынимаемых из формы моделей.

Машины со штифтовым

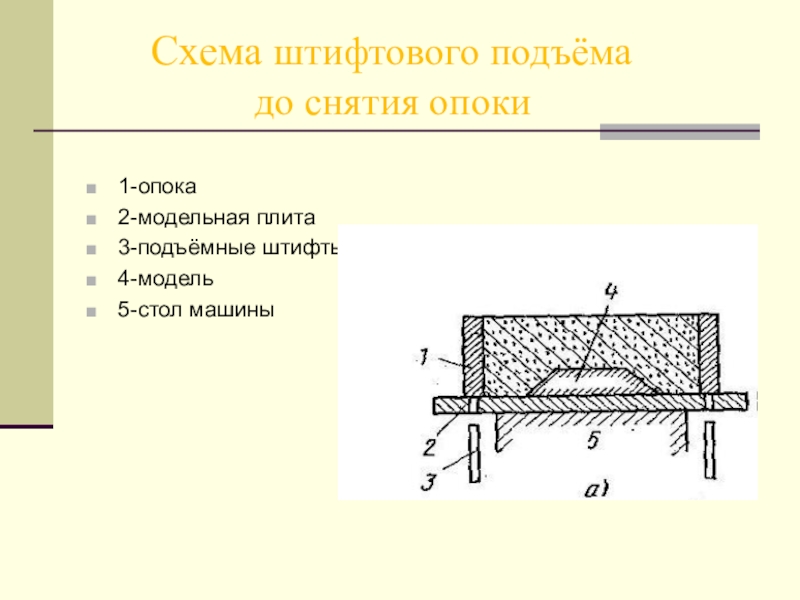

Слайд 9 Схема штифтового подъёма

до снятия опоки


1-опока
2-модельная плита
3-подъёмные штифты
4-модель
5-стол машины

Схема штифтового подъёма          до снятия

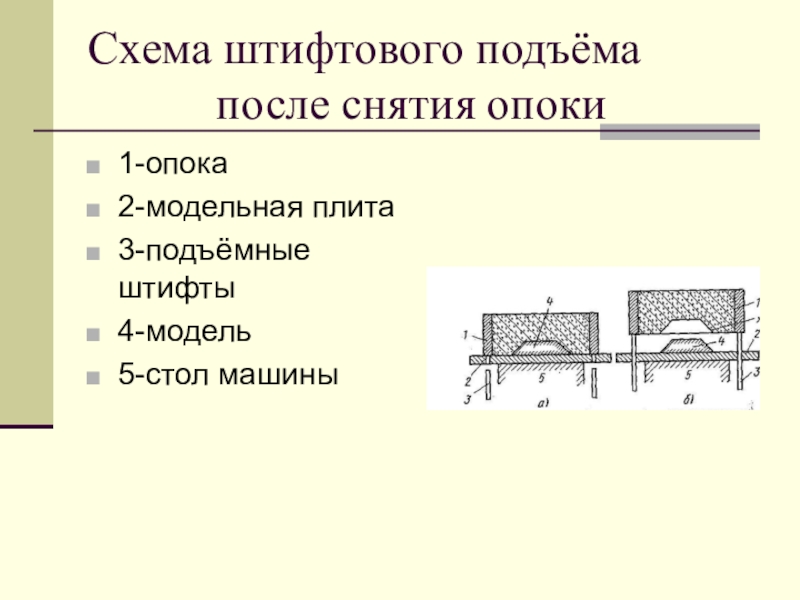

Слайд 10Схема штифтового подъёма после снятия

опоки

1-опока
2-модельная плита
3-подъёмные штифты
4-модель
5-стол машины

Схема штифтового подъёма        после снятия опоки1-опока2-модельная плита3-подъёмные штифты4-модель5-стол машины

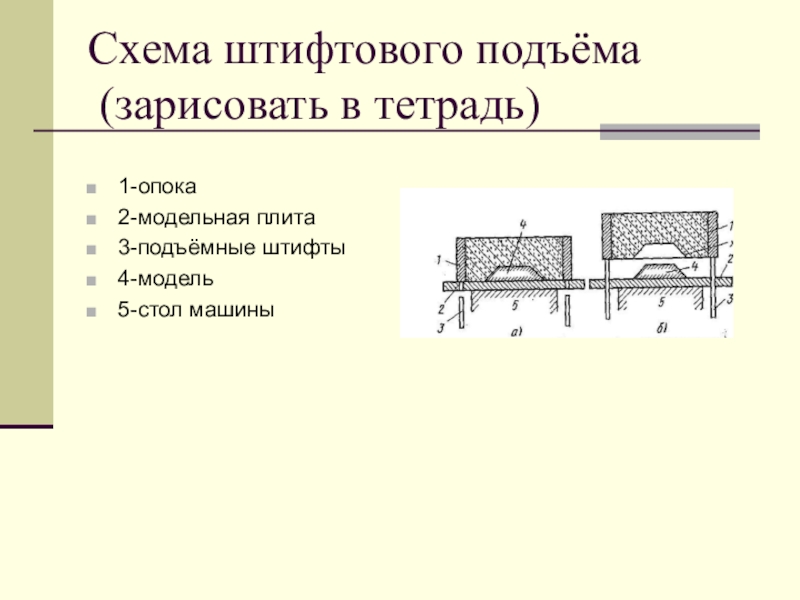

Слайд 11Схема штифтового подъёма (зарисовать в тетрадь)

1-опока
2-модельная плита
3-подъёмные штифты
4-модель
5-стол машины

Схема штифтового подъёма  (зарисовать в тетрадь)1-опока2-модельная плита3-подъёмные штифты4-модель5-стол машины

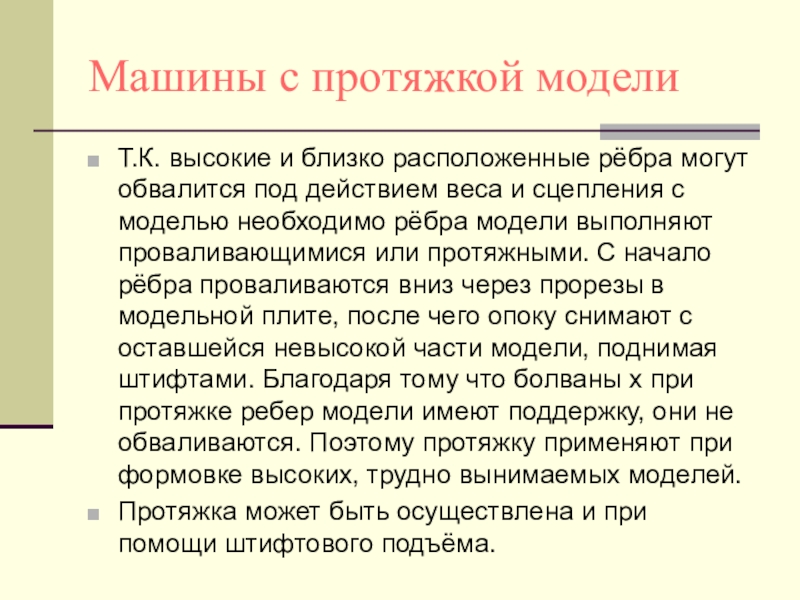

Слайд 12Машины с протяжкой модели
Т.К. высокие и близко расположенные рёбра могут обвалится

под действием веса и сцепления с моделью необходимо рёбра модели выполняют проваливающимися или протяжными. С начало рёбра проваливаются вниз через прорезы в модельной плите, после чего опоку снимают с оставшейся невысокой части модели, поднимая штифтами. Благодаря тому что болваны х при протяжке ребер модели имеют поддержку, они не обваливаются. Поэтому протяжку применяют при формовке высоких, трудно вынимаемых моделей.
Протяжка может быть осуществлена и при помощи штифтового подъёма.
Машины с протяжкой моделиТ.К. высокие и близко расположенные рёбра могут обвалится под действием веса и сцепления с

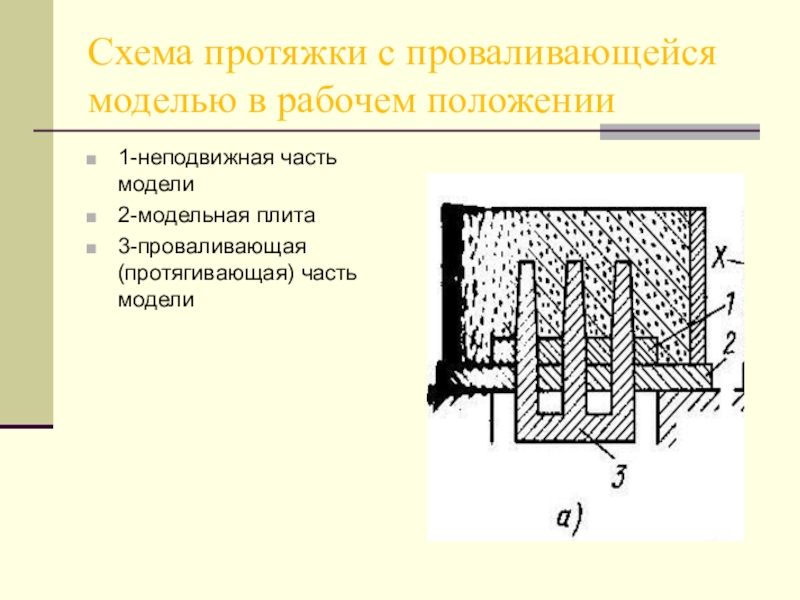

Слайд 13Схема протяжки с проваливающейся моделью в рабочем положении
1-неподвижная часть модели
2-модельная плита
3-проваливающая

(протягивающая) часть модели

Схема протяжки с проваливающейся моделью в рабочем положении1-неподвижная часть модели2-модельная плита3-проваливающая (протягивающая) часть модели

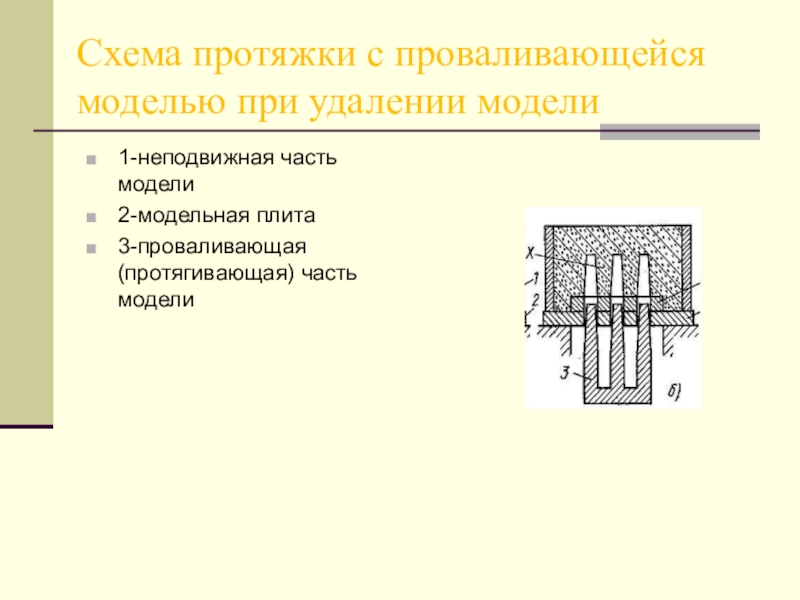

Слайд 14Схема протяжки с проваливающейся моделью при удалении модели
1-неподвижная часть модели
2-модельная плита
3-проваливающая

(протягивающая) часть модели

Схема протяжки с проваливающейся моделью при удалении модели1-неподвижная часть модели2-модельная плита3-проваливающая (протягивающая) часть модели

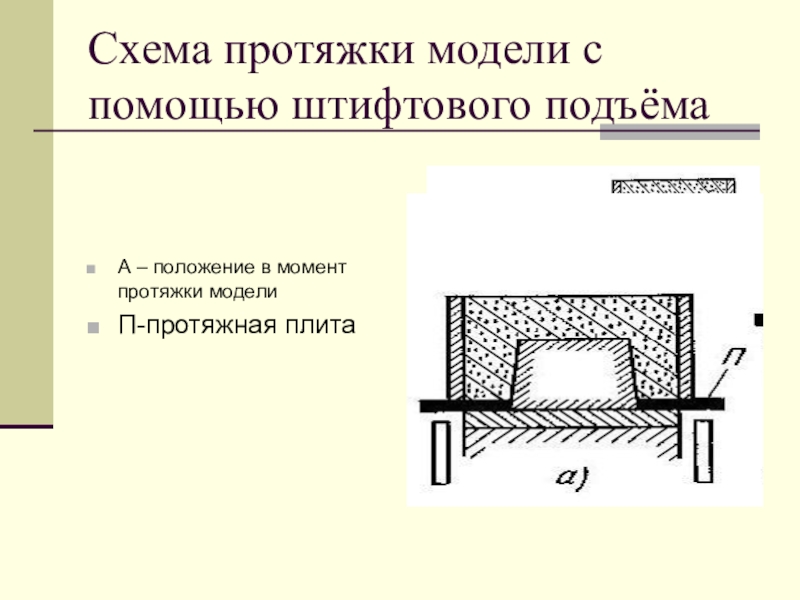

Слайд 15Схема протяжки модели с помощью штифтового подъёма



А – положение в момент

протяжки модели
П-протяжная плита
Схема протяжки модели с помощью штифтового подъёмаА – положение в момент протяжки моделиП-протяжная плита

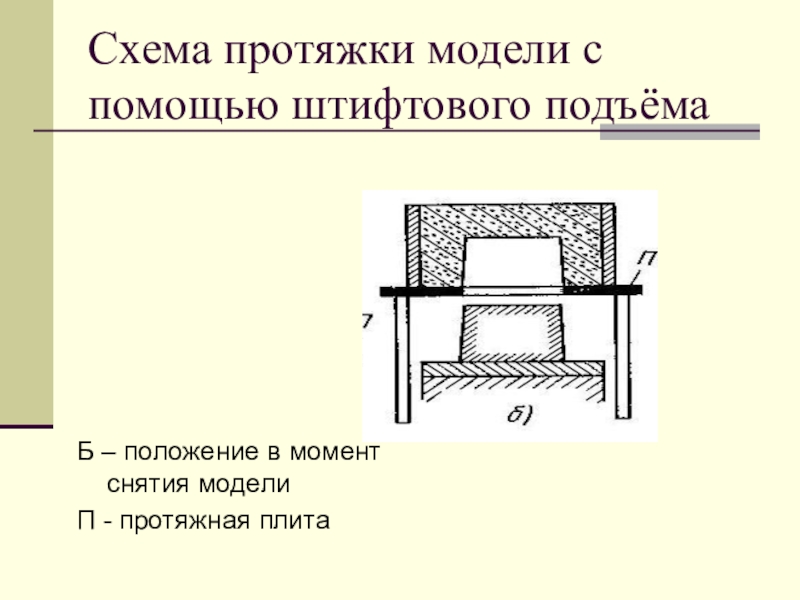

Слайд 16Схема протяжки модели с помощью штифтового подъёма
Б – положение в момент

снятия модели
П - протяжная плита
Схема протяжки модели с помощью штифтового подъёмаБ – положение в момент снятия моделиП - протяжная плита

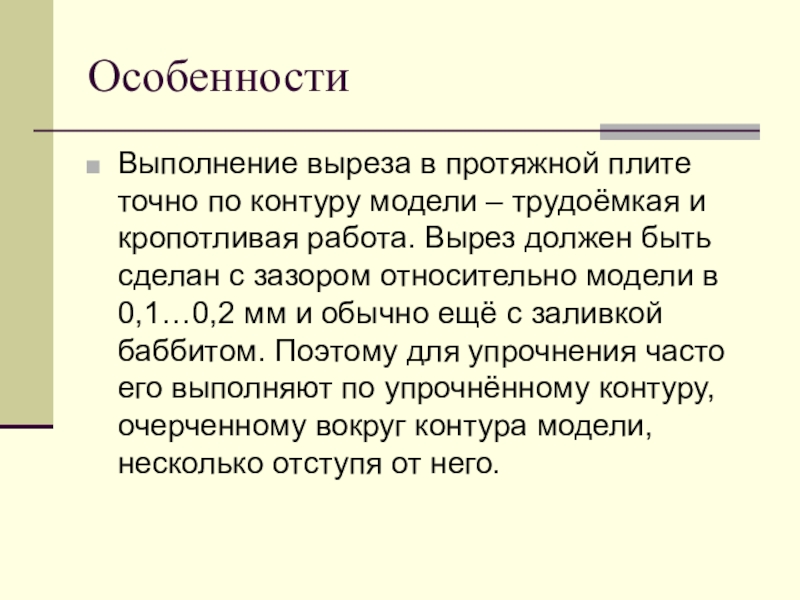

Слайд 17Особенности
Выполнение выреза в протяжной плите точно по контуру модели – трудоёмкая

и кропотливая работа. Вырез должен быть сделан с зазором относительно модели в 0,1…0,2 мм и обычно ещё с заливкой баббитом. Поэтому для упрочнения часто его выполняют по упрочнённому контуру, очерченному вокруг контура модели, несколько отступя от него.
ОсобенностиВыполнение выреза в протяжной плите точно по контуру модели – трудоёмкая и кропотливая работа. Вырез должен быть

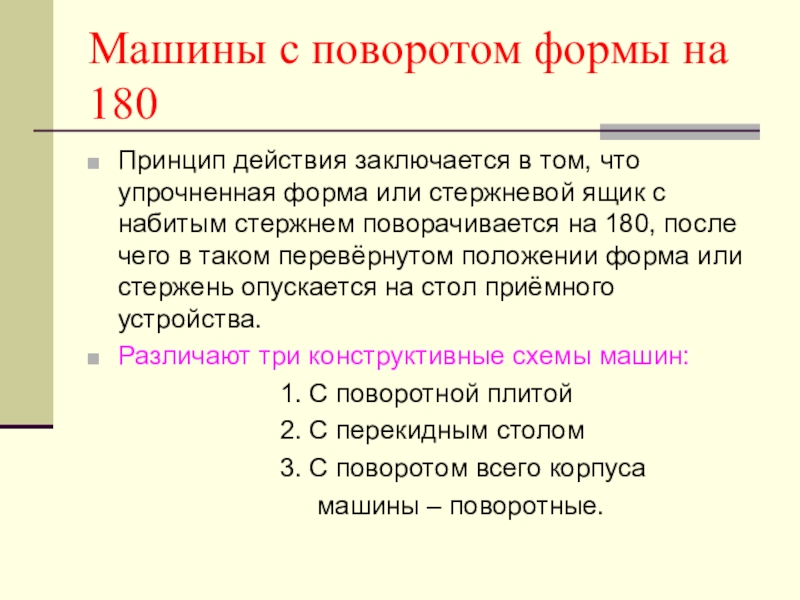

Слайд 18Машины с поворотом формы на 180
Принцип действия заключается в том, что

упрочненная форма или стержневой ящик с набитым стержнем поворачивается на 180, после чего в таком перевёрнутом положении форма или стержень опускается на стол приёмного устройства.
Различают три конструктивные схемы машин:
1. С поворотной плитой
2. С перекидным столом
3. С поворотом всего корпуса
машины – поворотные.

Машины с поворотом формы на 180Принцип действия заключается в том, что упрочненная форма или стержневой ящик с

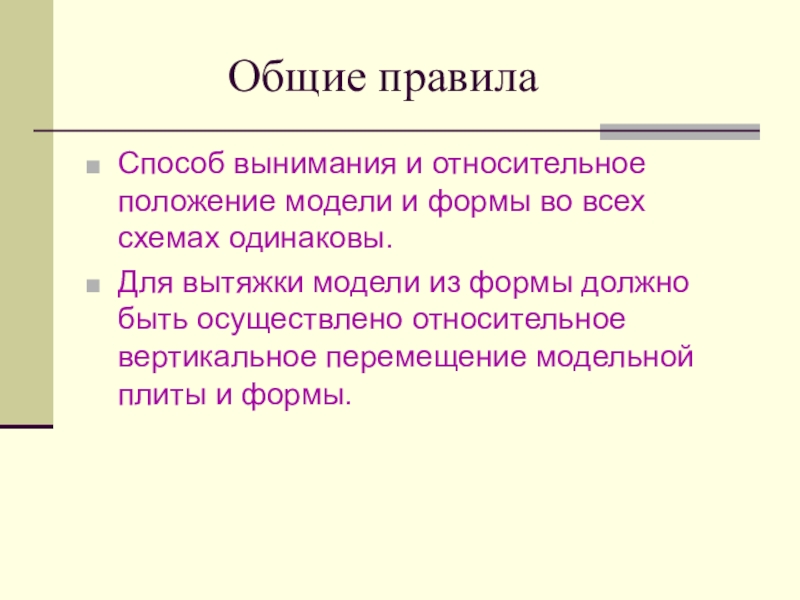

Слайд 19 Общие правила
Способ вынимания и относительное

положение модели и формы во всех схемах одинаковы.
Для вытяжки модели из формы должно быть осуществлено относительное вертикальное перемещение модельной плиты и формы.

Общие правилаСпособ вынимания и относительное положение модели и формы во всех

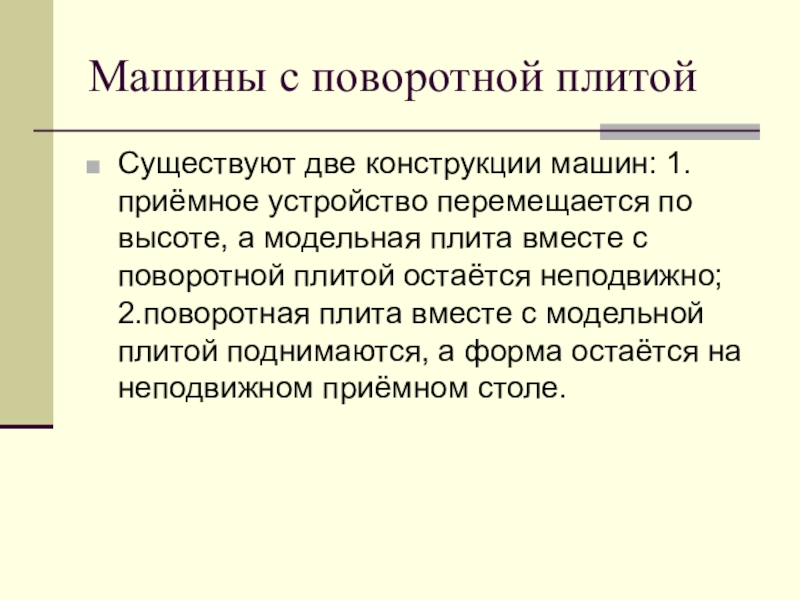

Слайд 20Машины с поворотной плитой
Существуют две конструкции машин: 1. приёмное устройство перемещается

по высоте, а модельная плита вместе с поворотной плитой остаётся неподвижно; 2.поворотная плита вместе с модельной плитой поднимаются, а форма остаётся на неподвижном приёмном столе.



Машины с поворотной плитойСуществуют две конструкции машин: 1. приёмное устройство перемещается по высоте, а модельная плита вместе

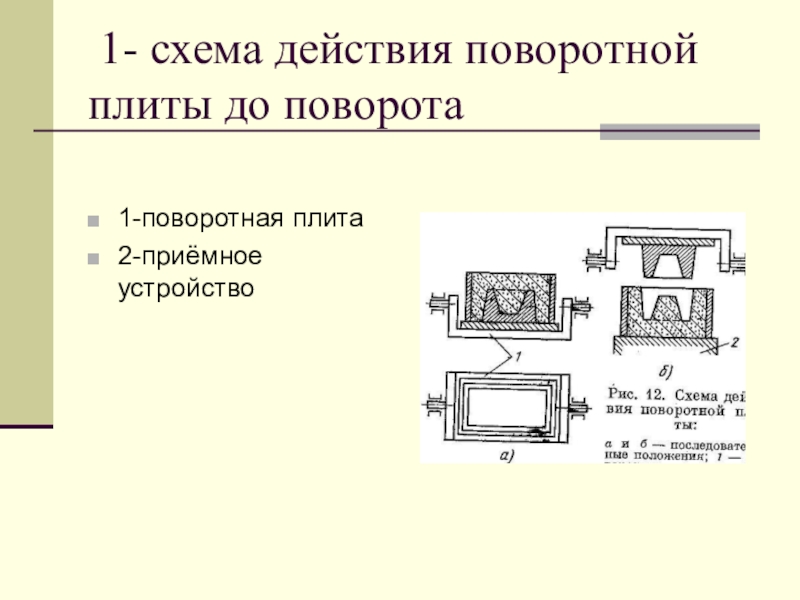

Слайд 21 1- схема действия поворотной плиты до поворота


1-поворотная плита
2-приёмное устройство

1- схема действия поворотной плиты до поворота 1-поворотная плита2-приёмное устройство

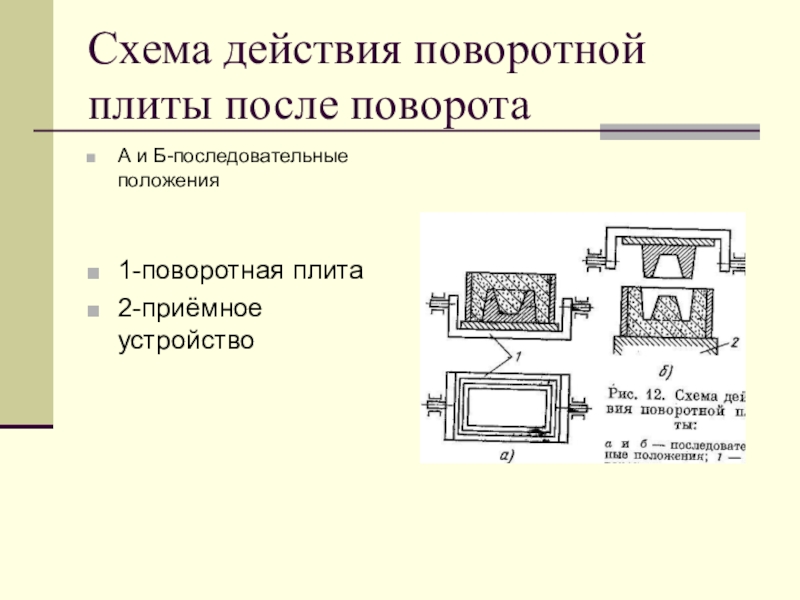

Слайд 22Схема действия поворотной плиты после поворота
А и Б-последовательные положения


1-поворотная плита
2-приёмное устройство

Схема действия поворотной плиты после поворотаА и Б-последовательные положения1-поворотная плита2-приёмное устройство

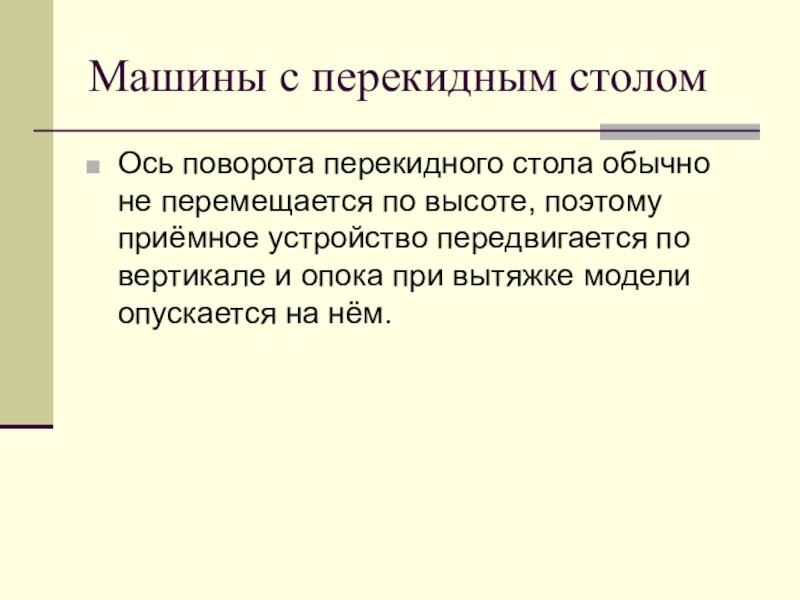

Слайд 23Машины с перекидным столом
Ось поворота перекидного стола обычно не перемещается по

высоте, поэтому приёмное устройство передвигается по вертикале и опока при вытяжке модели опускается на нём.
Машины с перекидным столомОсь поворота перекидного стола обычно не перемещается по высоте, поэтому приёмное устройство передвигается по

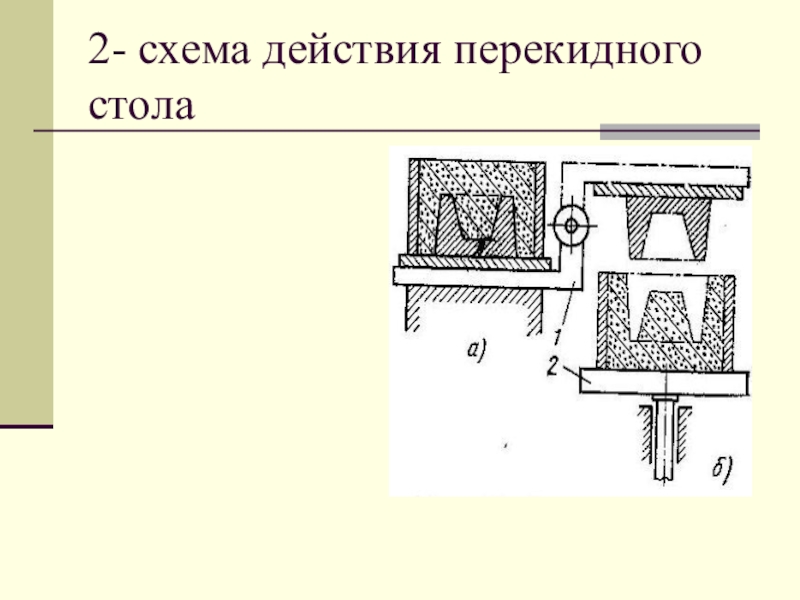

Слайд 242- схема действия перекидного стола

2- схема действия перекидного стола

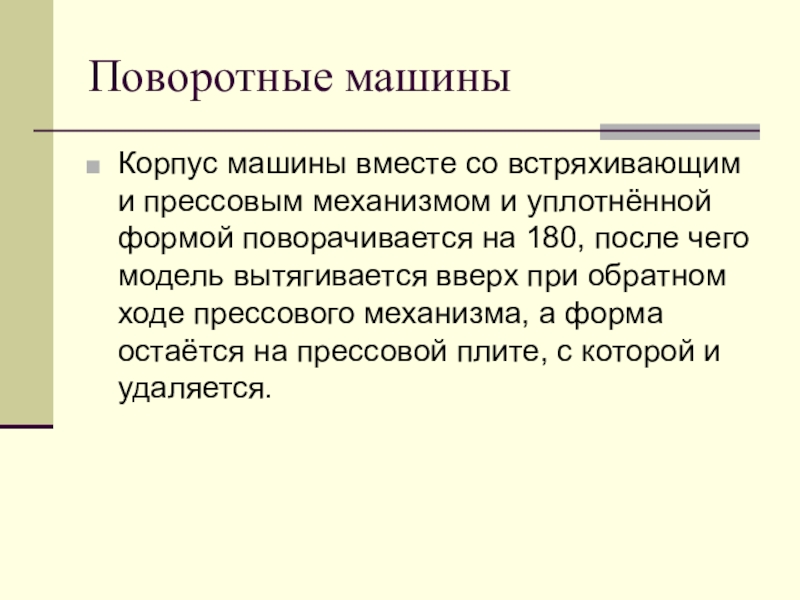

Слайд 25Поворотные машины
Корпус машины вместе со встряхивающим и прессовым механизмом и уплотнённой

формой поворачивается на 180, после чего модель вытягивается вверх при обратном ходе прессового механизма, а форма остаётся на прессовой плите, с которой и удаляется.
Поворотные машиныКорпус машины вместе со встряхивающим и прессовым механизмом и уплотнённой формой поворачивается на 180, после чего

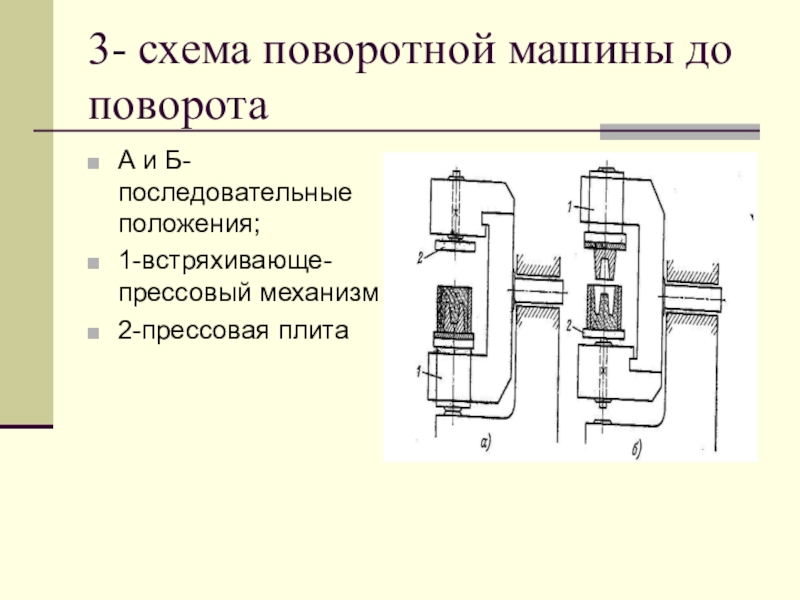

Слайд 263- схема поворотной машины до поворота
А и Б-последовательные положения;
1-встряхивающе-прессовый механизм
2-прессовая плита

3- схема поворотной машины до поворотаА и Б-последовательные положения;1-встряхивающе-прессовый механизм2-прессовая плита

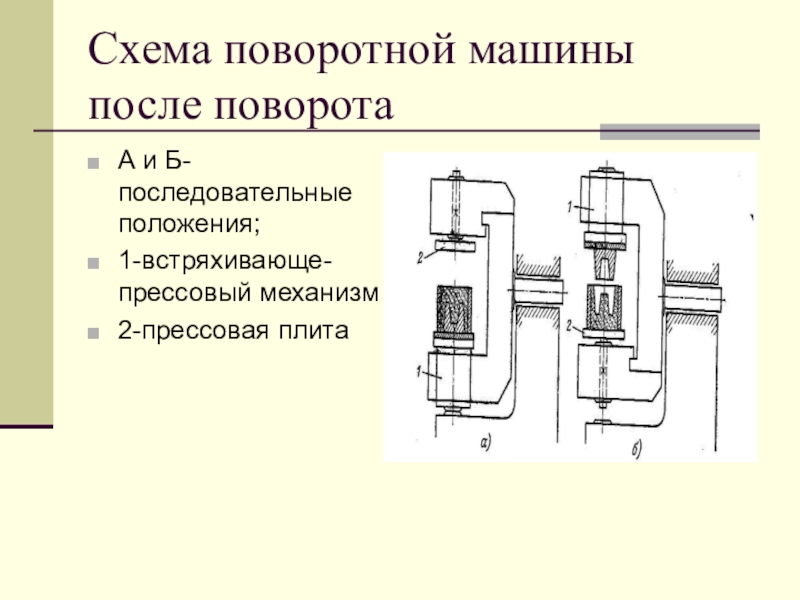

Слайд 27Схема поворотной машины после поворота
А и Б-последовательные положения;
1-встряхивающе-прессовый механизм
2-прессовая плита

Схема поворотной машины после поворотаА и Б-последовательные положения;1-встряхивающе-прессовый механизм2-прессовая плита

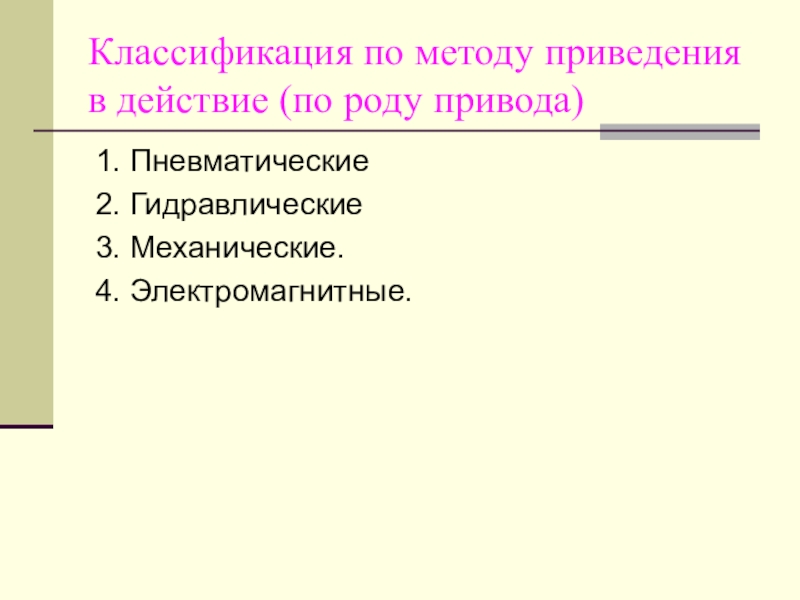

Слайд 28Классификация по методу приведения в действие (по роду привода)
1. Пневматические
2. Гидравлические


3. Механические.
4. Электромагнитные.

Классификация по методу приведения в действие (по роду привода)1. Пневматические2. Гидравлические 3. Механические.4. Электромагнитные.

Слайд 29Особенности верхнего прессования

Особенности верхнего прессования

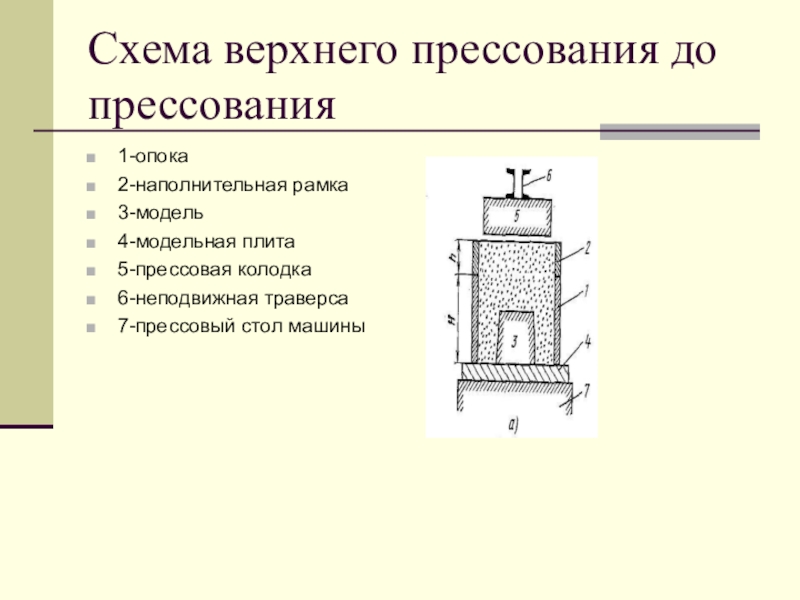

Слайд 30Схема верхнего прессования до прессования
1-опока
2-наполнительная рамка
3-модель
4-модельная плита
5-прессовая колодка
6-неподвижная траверса
7-прессовый стол машины

Схема верхнего прессования до прессования1-опока2-наполнительная рамка3-модель4-модельная плита5-прессовая колодка6-неподвижная траверса7-прессовый стол машины

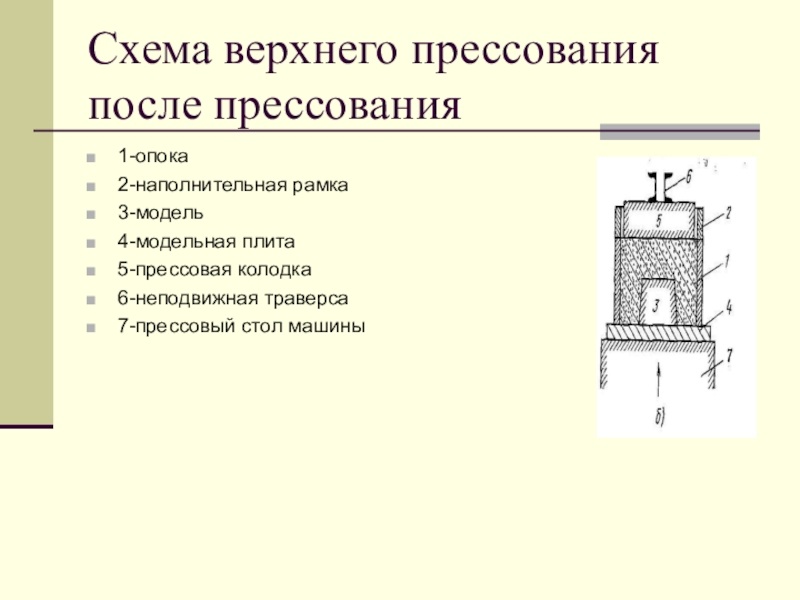

Слайд 31Схема верхнего прессования после прессования
1-опока
2-наполнительная рамка
3-модель
4-модельная плита
5-прессовая колодка
6-неподвижная траверса
7-прессовый стол машины

Схема верхнего прессования после прессования1-опока2-наполнительная рамка3-модель4-модельная плита5-прессовая колодка6-неподвижная траверса7-прессовый стол машины

Слайд 32Особенности нижнего прессования

Особенности нижнего прессования

Слайд 33 Схема нижнего прессования до

прессования

А и Б –до и после прессования
1-опока
2-наполнительная рамка
3-модель
4-модельная плита
5-неподвижная плита
6-неподвижный стол машины
7-подвижный стол машины

Схема нижнего прессования       до прессованияА и Б –до и

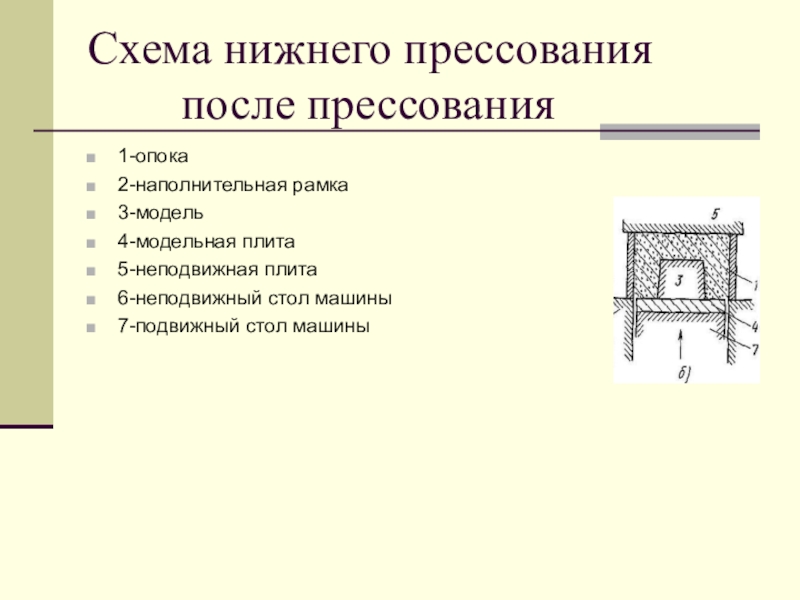

Слайд 34Схема нижнего прессования после прессования
1-опока
2-наполнительная рамка
3-модель
4-модельная плита
5-неподвижная

плита
6-неподвижный стол машины
7-подвижный стол машины
Схема нижнего прессования      после прессования1-опока2-наполнительная рамка3-модель4-модельная плита5-неподвижная плита6-неподвижный стол машины7-подвижный стол машины

Слайд 35 Схема верхнего (а, б)

и нижнего (в) прессования (зарисовать в тетрадь)


Схема верхнего (а, б) и нижнего (в) прессования

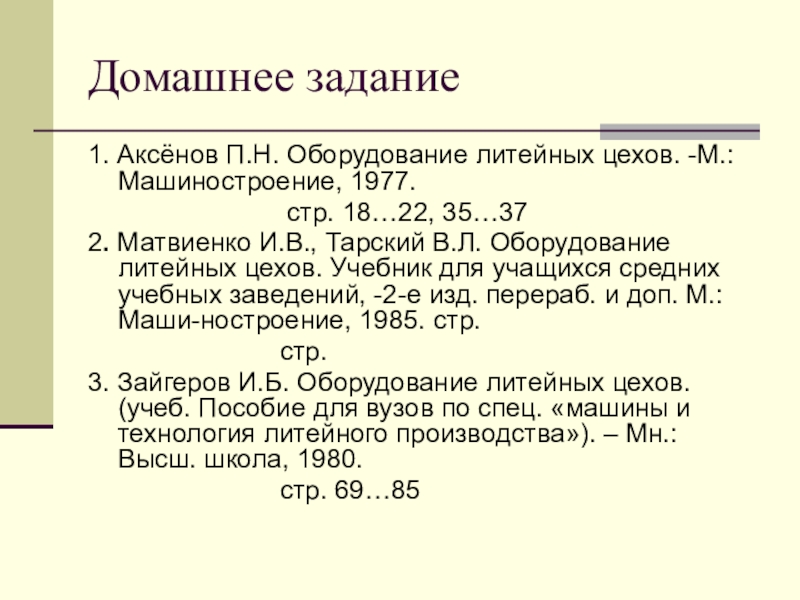

Слайд 36Домашнее задание
1. Аксёнов П.Н. Оборудование литейных цехов. -М.: Машиностроение, 1977.

стр. 18…22, 35…37
2. Матвиенко И.В., Тарский В.Л. Оборудование литейных цехов. Учебник для учащихся средних учебных заведений, -2-е изд. перераб. и доп. М.: Маши-ностроение, 1985. стр.
стр.
3. Зайгеров И.Б. Оборудование литейных цехов. (учеб. Пособие для вузов по спец. «машины и технология литейного производства»). – Мн.: Высш. школа, 1980.
стр. 69…85

Домашнее задание1. Аксёнов П.Н. Оборудование литейных цехов. -М.: Машиностроение, 1977.
